lama-bauer hat geschrieben:

011 (2)a.jpg

008 (2)a.jpg

006 (3)a.jpg

Servus,
ich mach mal die 10000 voll.
Kleiner Umbau an meiner Uniforst Rückezange.
Jetzt schwenkt sie dahin wo ich will.
MFG

Sehr interessante Lösung. Könnte ich mir auch an der Verladezange am Frontlader vorstellen. Anstelle eines Rotators

Bernhard B. hat geschrieben:
Sehr interessante Lösung. Könnte ich mir auch an der Verladezange am Frontlader vorstellen. Anstelle eines Rotators

Verdammt habe doch beim ersten Hinsehen: "Rollator" gelesen.

Altmeister

Servus,
@brennholzjürgen
Im Heck haben alle Steuergeräte Schwimmstellung,für den Frontlader ist es nicht nötig.

@Bernhard B.
Genau wegen der Frontladernutzung habe ich den Umbau gemacht.Zum Be-und Entladen von großen Meterstücken oder Kronenholz wegräumen.
Ein Umbau auf Rotator war hier nicht möglich,deshalb die Idee zur hydraulischen Schwenkung.
Einen Rotator zum Quirl drehen muß man nicht haben.

@ Altmeister
Ich hoffe du hast und brauchst noch keinen ROLLATOR und bist bei bester Gesundheit
MFG

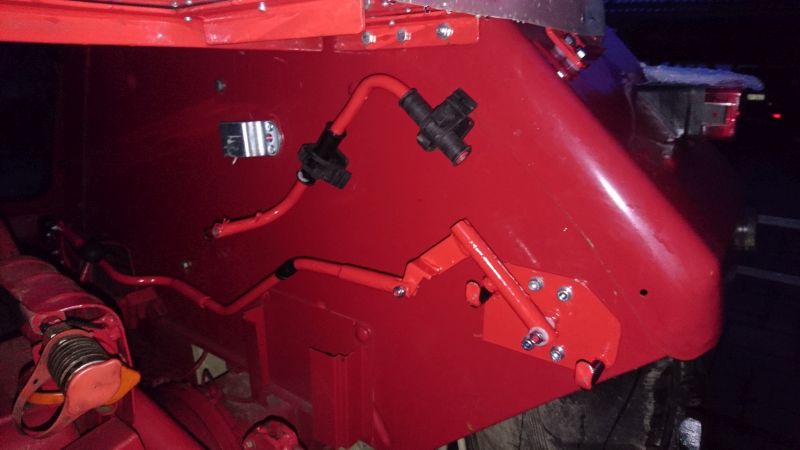

Hab das letzte Wochenende mal genutzt um meinen kleinen Eigenbau für die Hydraulik mit Farbe voll zu kleistern und alles zu montieren

Ich hatte Dummerweise keine kleinen Splinte deswegen sind die Schrauben an den Drehpunkten momentan noch geschraubt, das wird noch geändert wenn Ich mal Zeit und Lust und Splinte habe

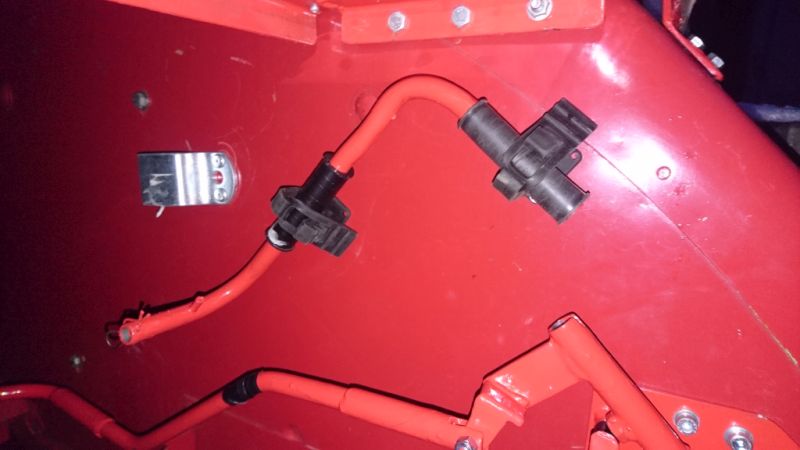

Für den zweiten Teil des Griffs habe Ich eine Stelle direkt über dem Gestänge gefunden um ihn mit Quick-Fist-Schellen zu befestigen, da werde Ich vielleicht noch ein kleines Kettchen anbringen damit der Griff nicht auf der Straße landet sollten die Schellen mal nicht halten

Die "Kontaktstellen" zwischen Gestänge und hinterer Halterung habe Ich mal mit Isoband umwickelt damit mir nicht gleich die Farbe versaut wird da ist die Optik nicht so wichtig solange die braune Pest nichts zum ansiedeln hat (reicht wenn der Griff rostig wird)
Außerdem hab Ich die Stelle wo man den Griff anpackt und die Stelle wo die 2te Schelle angebracht ist mit Plastikhülsen versehen in der Hoffnung mir daran im Winter weniger die Pfoten abzufrieren wie am "blanken" Eisen und den Schellen etwas mehr Halt zu geben (das waren mal Distanzstücke von meinen Spiegeln mit denen man die Spiegel auf unterschiedliche Durchmesser der Haltestangen anpasst, jetzt haben die übrigen endlich mal nen Sinn )

Ich denke im großen und ganzen kann Ich´s so lassen, es funktioniert und nirgends stört etwas
Die Halterung für den Siprazug auf den Bildern brauch Ich nicht mehr seit mein Bauwagen vom Hof ist von daher dürfte da nichts im Weg sein

Servus,
kleiner Anreiz für den Transport der Winde auf einem Anhänger.

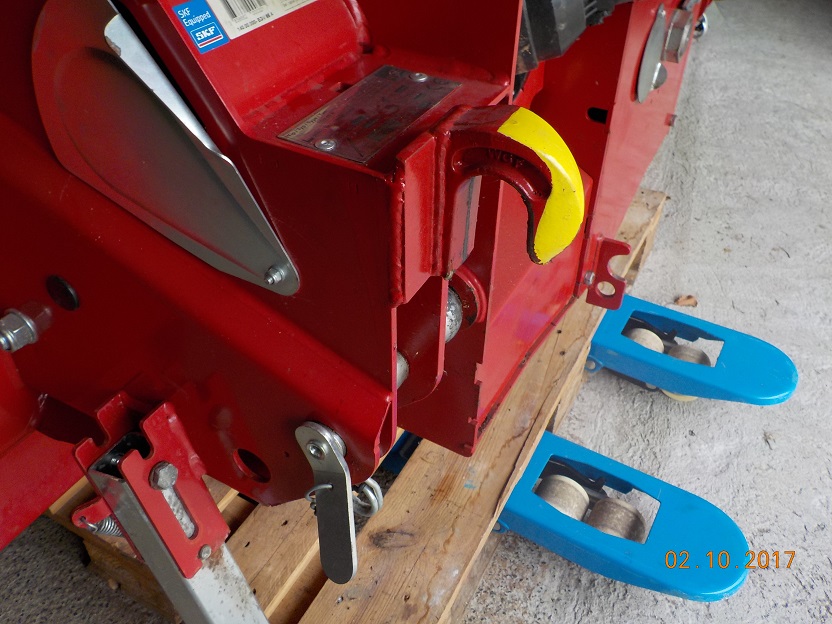

Da ich weit zu fahren habe und auch gleich Brennholz mit nach Hause nehme,hebe ich die Winde an den angeschweißten Koppelhaken, mit dem Frontlader auf den Hänger.
Die Lasche unten ist für den Spanngurt, durch den Kornschieber am Anhänger.
MFG

Coole Idee

Gefällt mir *g*

Gruß aus dem Saarland
Ben

Servus,

@lama-bauer : coole Idee mit den Haken an der Tajfun!
Einfach aber sehr effektiv.

Ich löse es anders, baue mir ne Fronthydraulik an mein JD, dann kann ich meine Tajfun vorne mitnehmen, und hinten ins Zugmaul kommt der Kranwagen.

Dann muss halt wegen fehlender FZ im Wald umgehängt werden.

Servus,

Für alle die es interessiert...

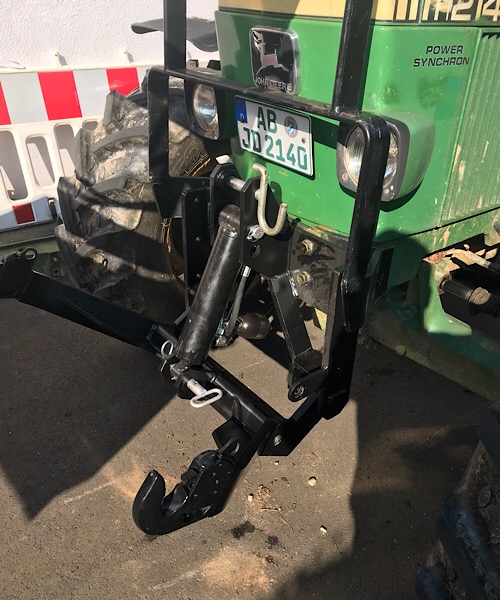

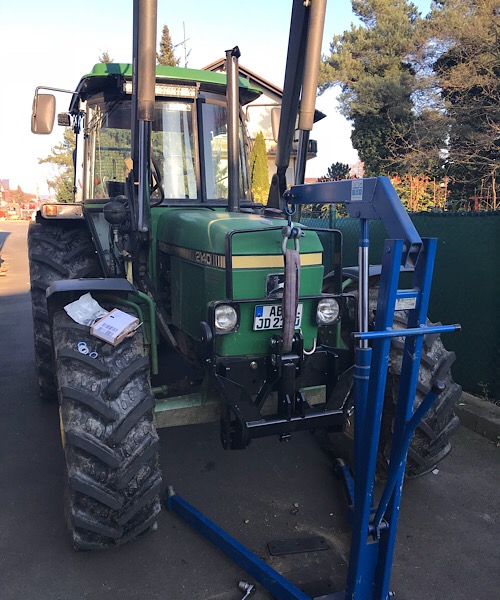

Mein Frontkraftheber ist schonmal angeschraubt und hydraulisch ins System eingebunden.
Jetzt fehlt noch die Abstützung mit Flachstahl an die vorhandene FL- Konsole und das 2. Paar Ersatzscheinwerfer.

Bin ganz zufrieden

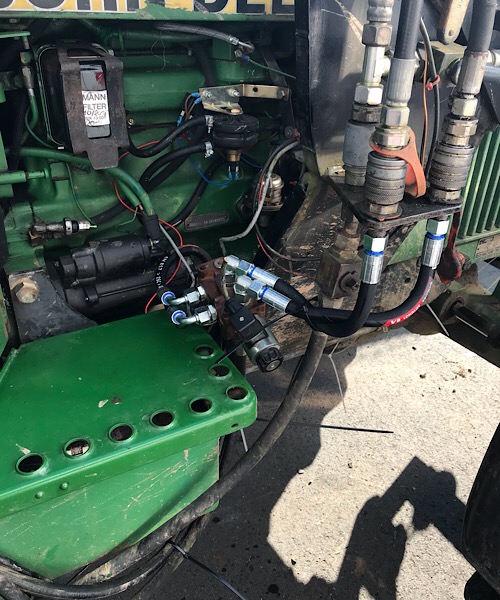

Das 6/2 Wegeventil wird noch anders platziert, so bleibt es nicht!
Nur falls sich jemand dran stört

Anbei Bilder

Servus Fränky

Sieht top aus

Du bedienst quasi mit dem FL Hebel auch die FH gar keine dumme Idee, bei mir ist die FH am einfach wirkenden Steuergerät angeschlossen.

Servus

@schmuttertalerbua: ja genau so hab ichs angeschlossen. Neben dem kreuzhebel hab ich ein Schalter gebaut, dann ist entweder Schaufel schöpfen/entleeren oder wenn 12 V am Umschaltventil anliegen - Frontkraftheber heben/senken.

Für mich war das so am besten

Gruß Franky

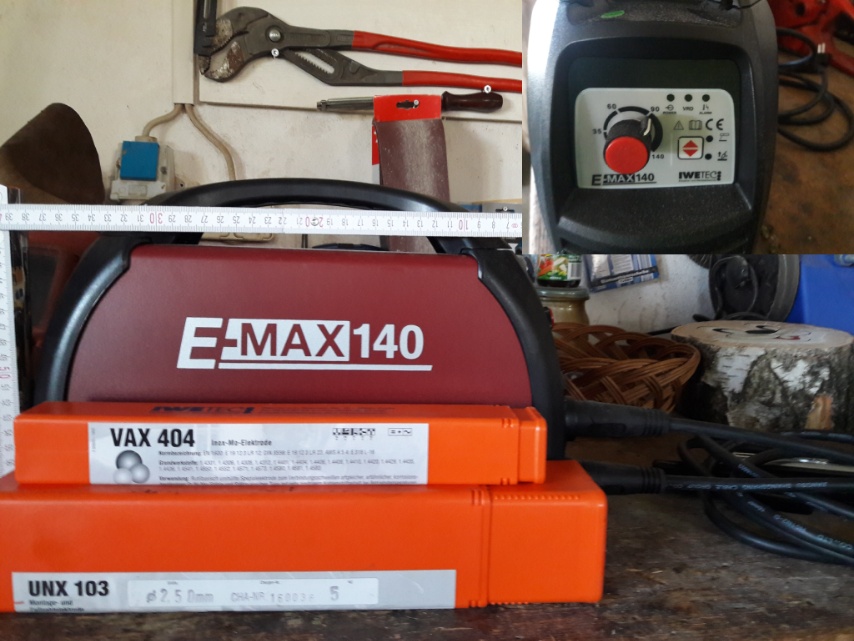

Damit im Bereich Eigenbau/Reparatur auch mal was geht, hab ich fürn Schwager ein kleines Handliches Inverter (140 A) Schweissgerät versorgt.
Also für unseren Bedarf (Reparatur) im Hobbybereich, denke ich mal, das dass ausreicht.
Bei grösseren Sachen geht es sowieso meist zum Cousin, der is Profiausgerüstet.
Auf jedenfall is das Teil Welten besser, wie das bisherige Trafogerät von Westfalia
Die Elektroden waren Zugabe.

Fällheber und ne Gabel.
Mal was zum Auffrischen.
Wendehacken ist Handgeschmiedet, aus 30x8mm.

... meinst nicht das die Gabel für deinen Hoflader etwas groß geworden ist?

Grüße aus Mittelfranken

Vielleicht bekommt der kleine ja noch nen großen Bruder

Hallo Kugelblitz, top Arbeit wie immer. Der wendehacken geht der in Serie? Hätte da Interesse.
Gerne PN
