FERTIG : Mein Holzspalter und Seilwinde Projekt

von **dosta** » Mi Apr 11, 2012 13:51

Das Windentool von Markus K. kennste schon?

von **abu_Moritz** » Mi Apr 11, 2012 14:14

dosta hat geschrieben:Das Windentool von Markus K. kennste schon?

neeeee, wo ist das?

Website · von **Falke** » Mi Apr 11, 2012 14:36

Hier : http://www.mein-woodworking.de/sonstiges.htm

Gruß
Adi

von **abu_Moritz** » So Apr 15, 2012 9:28

Falke hat geschrieben:Hier : http://www.mein-woodworking.de/sonstiges.htm

Gruß
Adi

super Tool, wie alle von Markus ...

kann mir jemand auf die Schnelle den Unterschied von OMP und OMR (und OMV?) Motoren erklären?
von der Danfoss Seite wurde ich nicht recht Schlau ...

von **JohnDeere3040** » So Apr 15, 2012 10:00

Sind alles Zahnringmotore:
OMP Zahnring starr, Gleitlager
OMR Zahnring der auf Rollen gleitet, Gleitlager
OMV Zahnring der auf Rollen gleitet, Kegelrollenlager
Zusätlich gibts noch Unterschiede in der Ölversorgung
Die Motoren sind von oben nach unten robuster in punkto Druck/Drehzahl/Vibration etc.

von **Markus K.** » So Apr 15, 2012 10:11

Eigentlich ganz einfach: je weiter der letzte Buchstabe im Alphabet, desto höher das abgegebene Drehmoment bei gleichen Schluckvolumen. Liegt einerseits am höheren Druckgefälle, andererseits auch an einer anderen Lagerung (bei gleichen Druckgefälle).

von **abu_Moritz** » So Apr 15, 2012 19:37

also für eine Eigenbauseilwinde dann einen OMR oder besser OMV Motor nehmen?

in der König Seilwinde ist meinen Recherchen nach ein OMP160 verbaut, DBV sehr niedrig eingestellt ;-)

ich will mir weiter unten am Spalter gerne eine noch etwas stärkere Winde anbauen um 1-1,5t ziehen zu können,
die Königwinde tut sich mit 2, Abschnitten ja meist schon etwas schwehr,
oder ich bau sie irgendwie auf Funk um :-)

von **Markus K.** » So Apr 15, 2012 21:09

In meinen Tool wird dir doch auch das erforderliche Drehmoment an der Trommel für die gewünschte Zugleistung berechnet. Entsprechend suchst du dir einen Motor aus.

von **abu_Moritz** » Mo Apr 16, 2012 8:07

Markus K. hat geschrieben:In meinen Tool wird dir doch auch das erforderliche Drehmoment an der Trommel für die gewünschte Zugleistung berechnet. Entsprechend suchst du dir einen Motor aus.

na super, das erreichen die Motoren ja nie ;-)

von **dosta** » Mo Apr 16, 2012 19:58

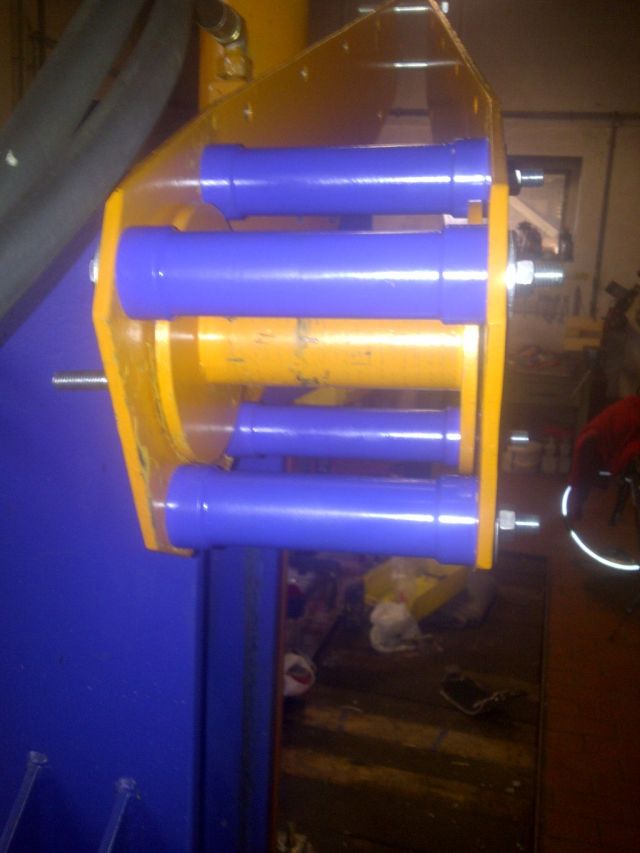

Hier mal wieder ein Bild.


IMG-20120416-00042.jpg: (49.22 KiB) Noch nie heruntergeladen

Habe jetzt die vier Abstandshalter aus 60mm Vollmaterial gedreht.

Habe ebenso einen original Danfoss OMR 200 besorgt, werde berichten ob man den mit der Hand drehen kann.

von **323er** » Mo Apr 16, 2012 20:35

Hallo,
dein Spalter sieht gut aus :!:

Habe demnächt auch vor einen zubauen. Aber ein bissel größer und Liegend in der 40- 50 tonnen klasse, für meinen Rückewagen

Gruß Robert

von **Markus K.** » Mo Apr 16, 2012 21:12

Markus K. hat geschrieben:In meinen Tool wird dir doch auch das erforderliche Drehmoment an der Trommel für die gewünschte Zugleistung berechnet. Entsprechend suchst du dir einen Motor aus.

abu_Moritz hat geschrieben:na super, das erreichen die Motoren ja nie

Dann eben einen mit höherer Drehzahl wählen und Getriebe dazwischen. Die Untersetzung wird dir ja mit angegeben :wink:

! Dann klappt´s auch mit dem Drehmoment.

von **dosta** » Fr Apr 20, 2012 20:01

Habe nun meinen neuen Motor bekommen und ich kann Ihn mit der Welle schön leicht drehen mit einem kleinen Widerstand (wie Seilbremse).

@Markus:
Warum kann ich eigendlich nicht die Druckleitung mit einem T-Stück direkt mit den beiden Ventilen verbinden.
Muss man eine DWL nutzen und wofür.

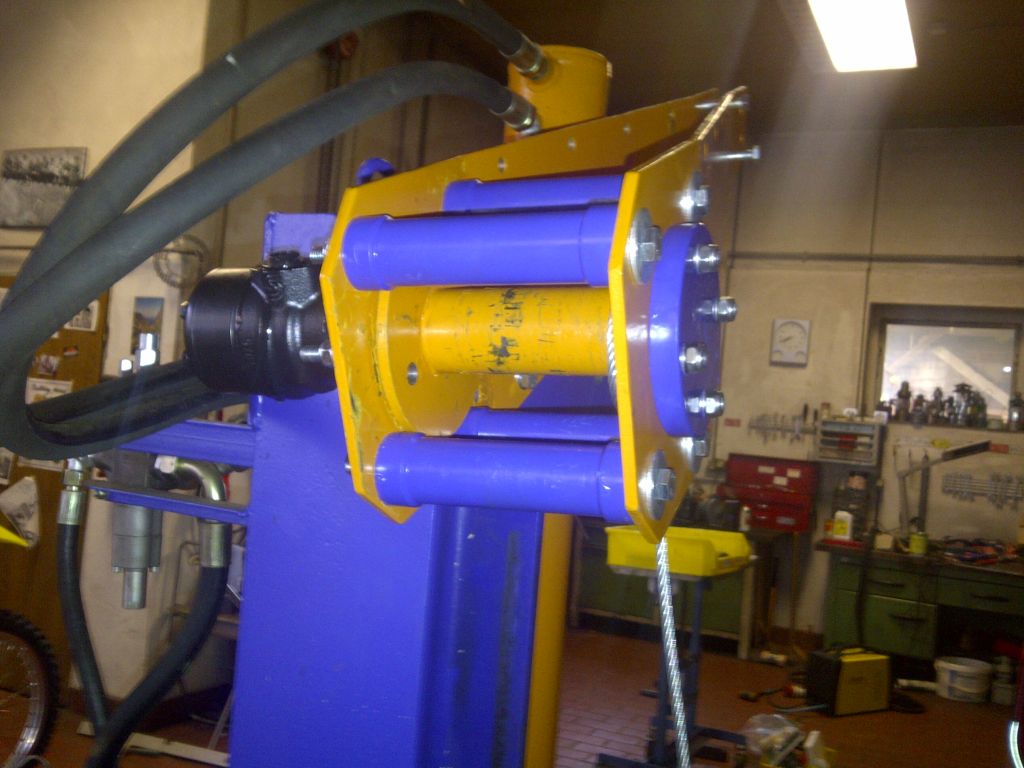

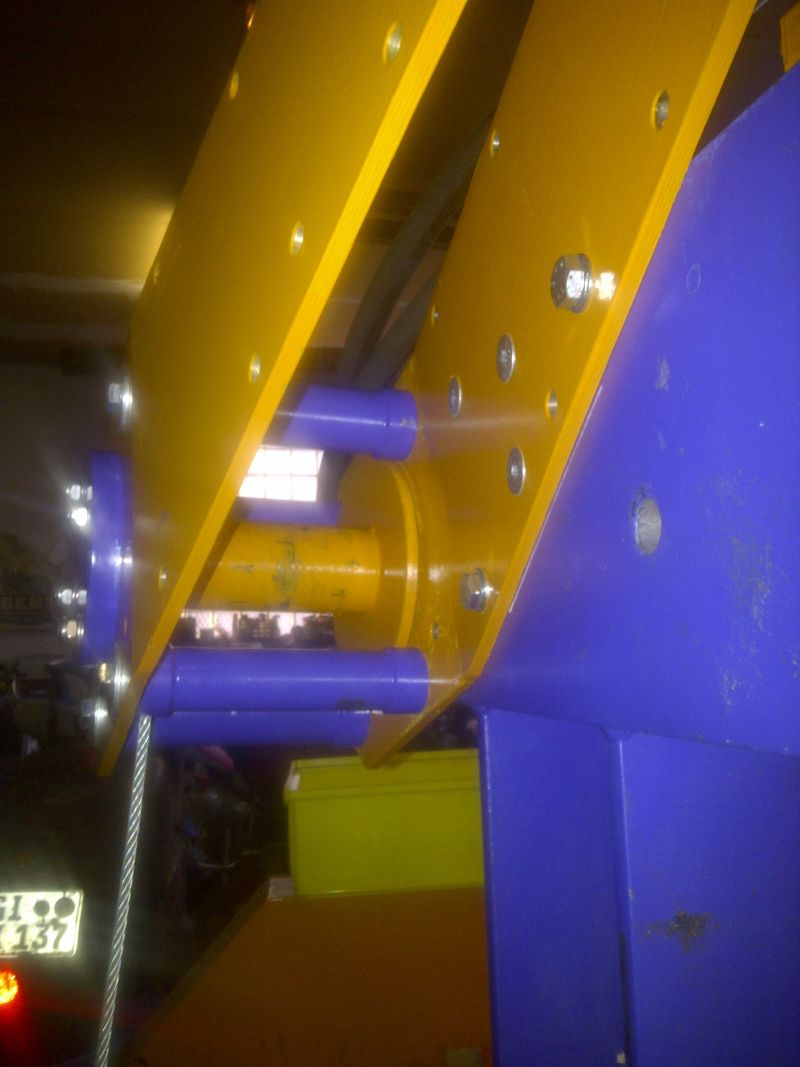

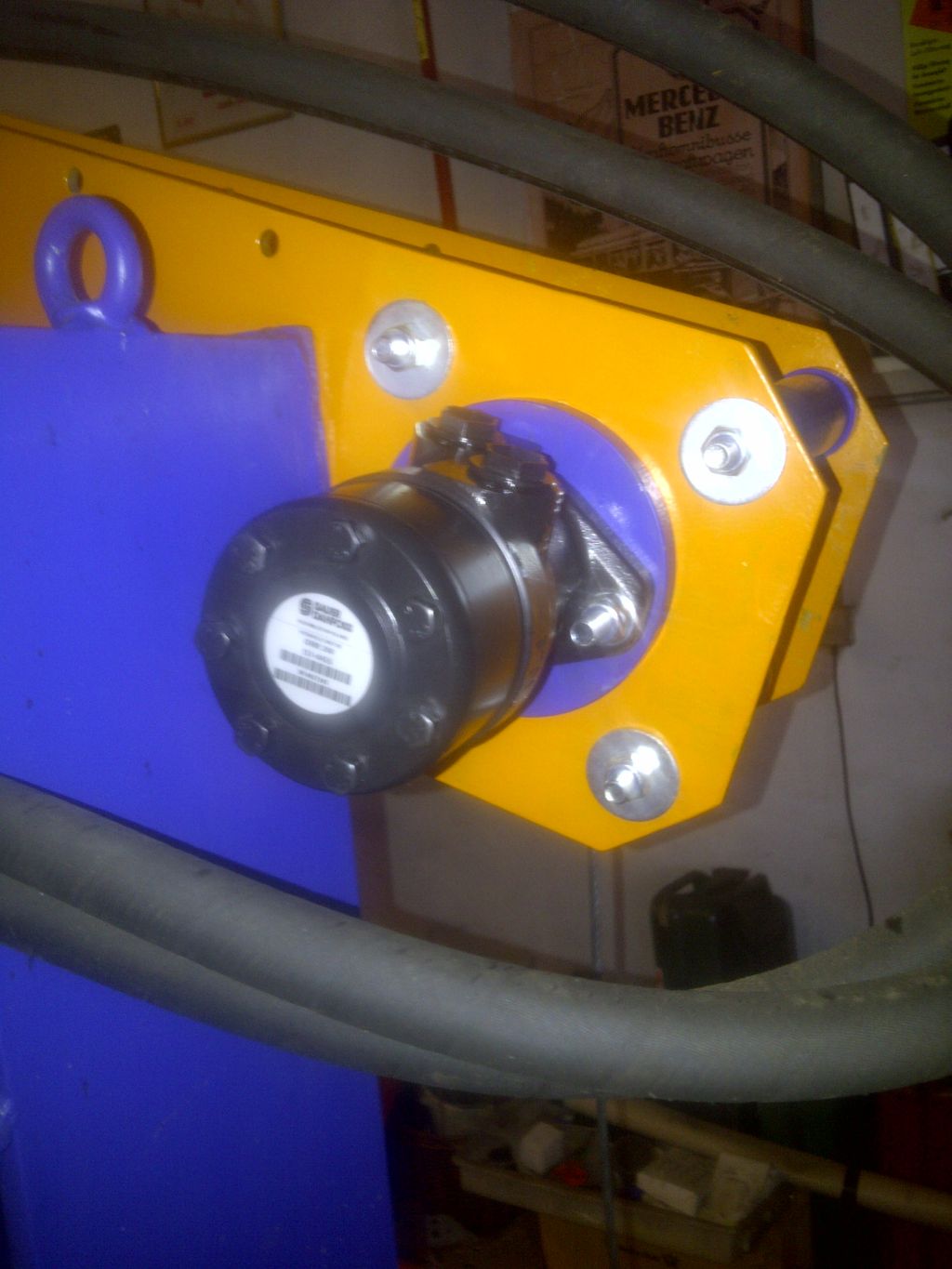

Hab mal ein paar Bilder gemacht:

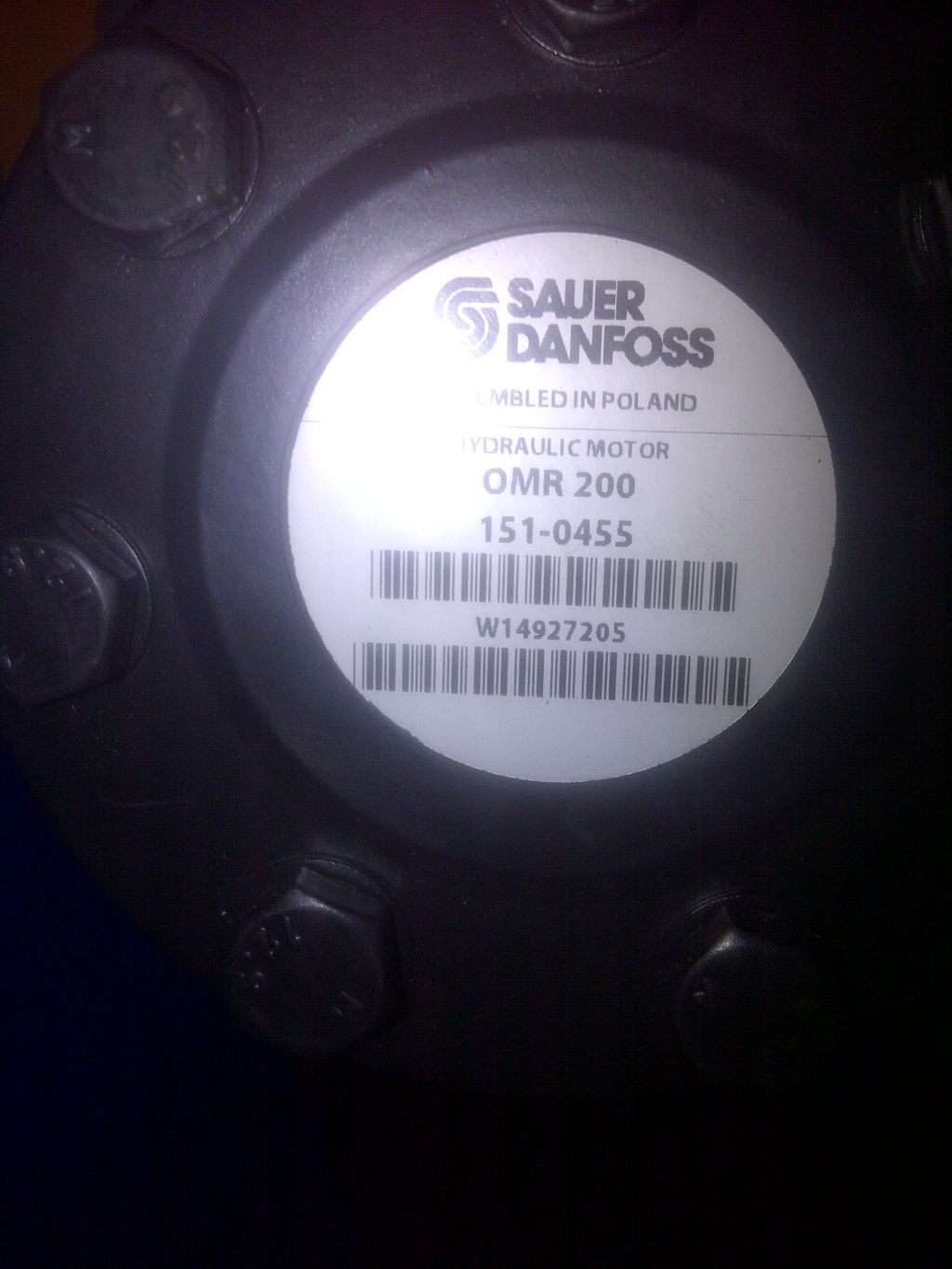

Hier mal die genaue Bezeichnung:


von **abu_Moritz** » Fr Apr 20, 2012 20:42

dosta hat geschrieben::Warum kann ich eigendlich nicht die Druckleitung mit einem T-Stück direkt mit den beiden Ventilen verbinden.
Muss man eine DWL nutzen und wofür.

das Öl wird den Weg des geringsten Widerstandes gehen, und das ist nunmal der drucklose Umlauf des anderen Ventils das dann nicht betätigt wird ...

Außer aber man hat ein Überdrucksystem wo die Pumpe immer gegen das DBV arbeitet, dann geht es.
ist aber bei Holzspaltern normal nicht der Fall, da wird das Öl viel heißer, und ich glaube dann ist auch eine Kolbenpumpe besser geeignet

von **dosta** » Fr Apr 20, 2012 21:07

hatte ich kurz nachgedacht, hast natuerlich recht

Werde mir eins mit Schwimmstellung holen mit den Stellungen ziehen - halten - senken - schwimmstellung

Danke für die Erklärung
