FERTIG : Mein Holzspalter und Seilwinde Projekt

von **abu_Moritz** » Fr Apr 20, 2012 21:41

dosta hat geschrieben:Werde mir eins mit Schwimmstellung holen mit den Stellungen ziehen - halten - senken - schwimmstellung

ist das dann ein 4/4 Ventil?? gibt es das?

von **dosta** » Mo Mai 07, 2012 13:59

so bin wieder aus dem Urlaub zurück

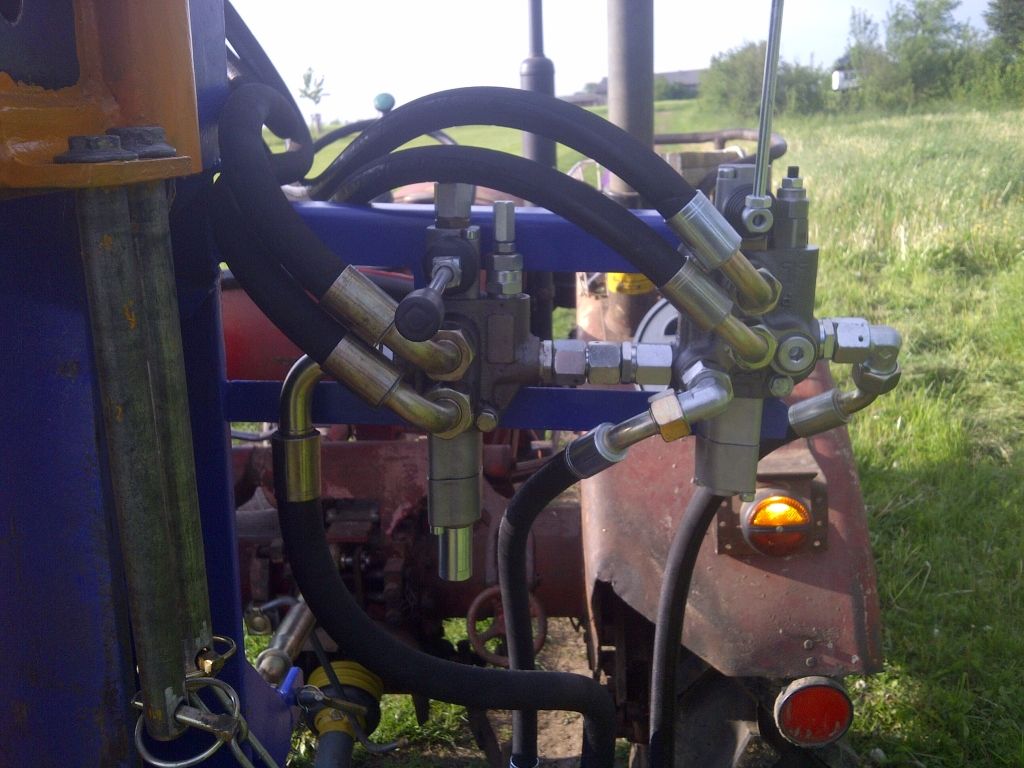

Habe soeben das Steuerventil BM40/1 DW, mit Raste in Schwimmstellung gedrückt (27429) bestellt:

Durchfluss 45L

1. Stellung = Heben
0. Stellung = Halten (A-B-T-P gesperrt sowie Druckloser Umlauf)
2. Stellung = Senken
3. Stellung = Schwimmstellung (gerastet)

Mit Druckweiterleitung (10007)

Bei www.faie.at Artikelnummer 27429 + 10007
Will hier keine Werbung machen nur kam die Frage halt auf.

Berichte weiter

von **dosta** » Mi Mai 16, 2012 8:02

Vielen Dank an alle hier im Forum die mir mit Rat und Tat geholfen haben.

Insbesondere den beide Hydraulikspezis Markus K. und abu_Moritz.

Der Spalter mit Winde ist jetzt fertig - fertig wird der wohl nie da es immer was gibt was man noch besser machen kann oder dran haben will.
Habe noch ein Schockventil auf den Ölmotor geflanscht. Schläuche gemacht und Öl aufgefüllt.
Sappie Halter so wie einen für die Zylinder Bolzen.

Werde mal zusammentragen was ich an Komponenten verbaut habe. Für evtl. Nachbauten - wenn gewünscht.

Bitte gerne kommentieren - natuerlich auch konstruktive Kritik oder Verbesserungs-Vorschläge

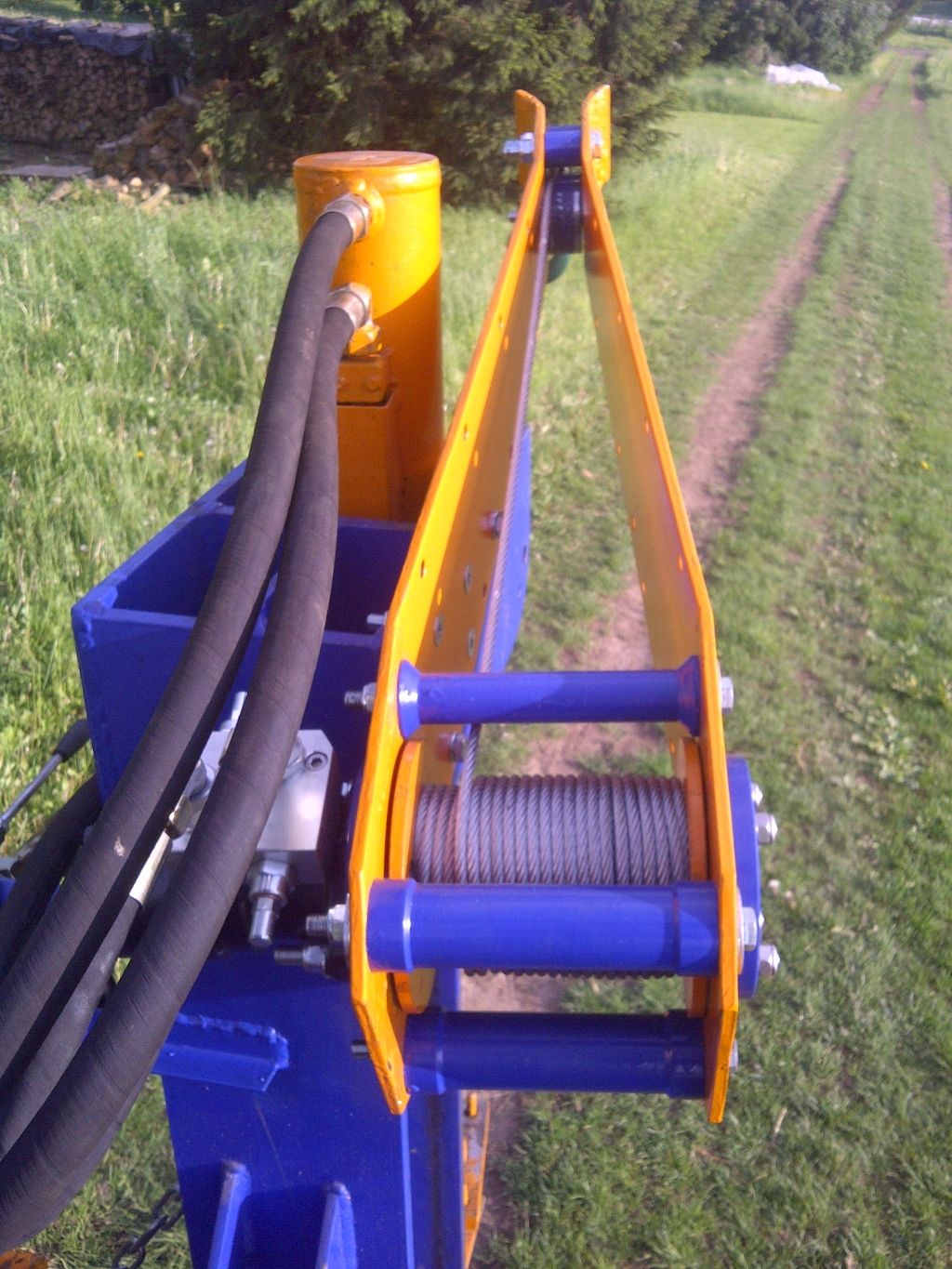

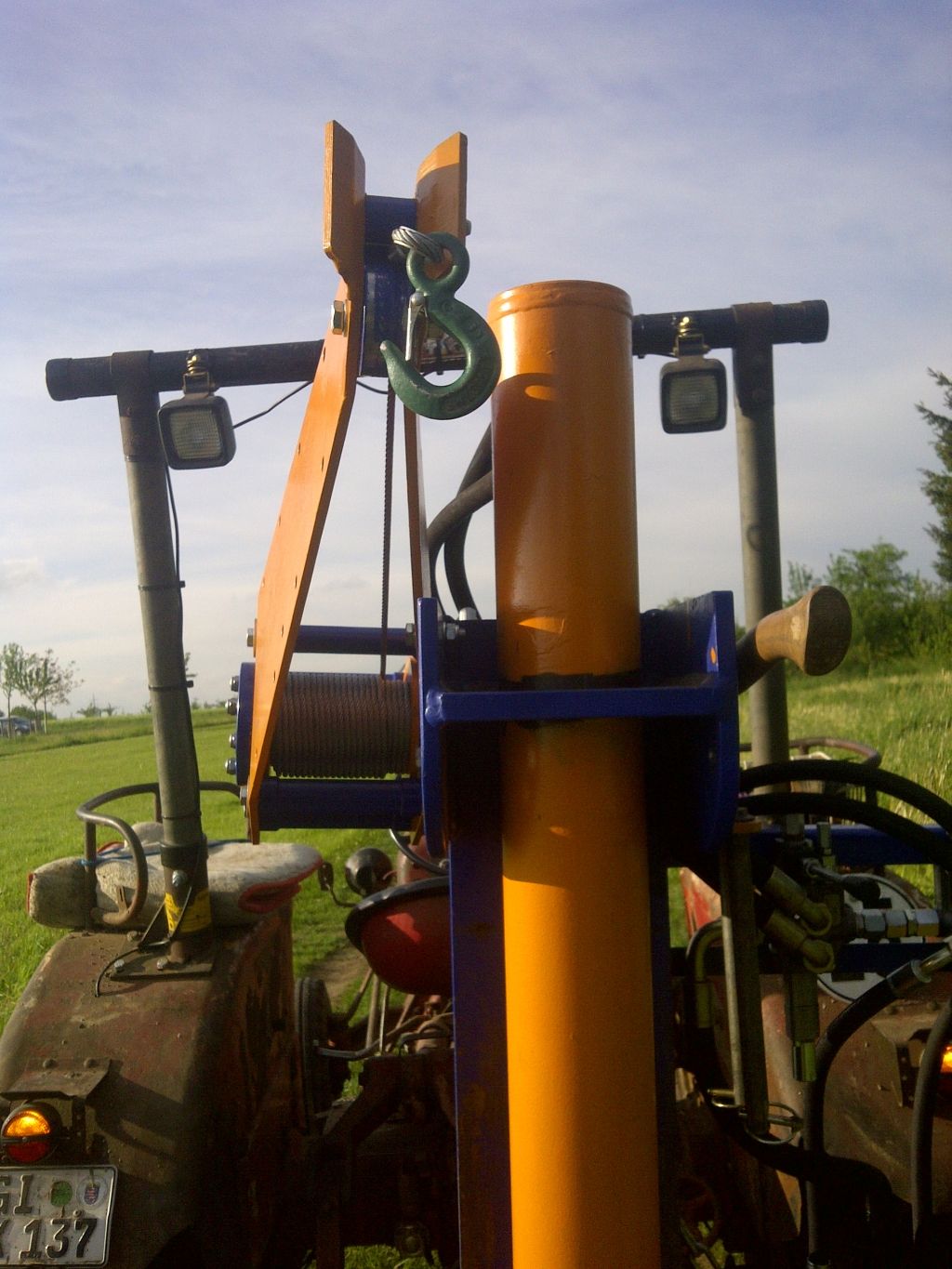

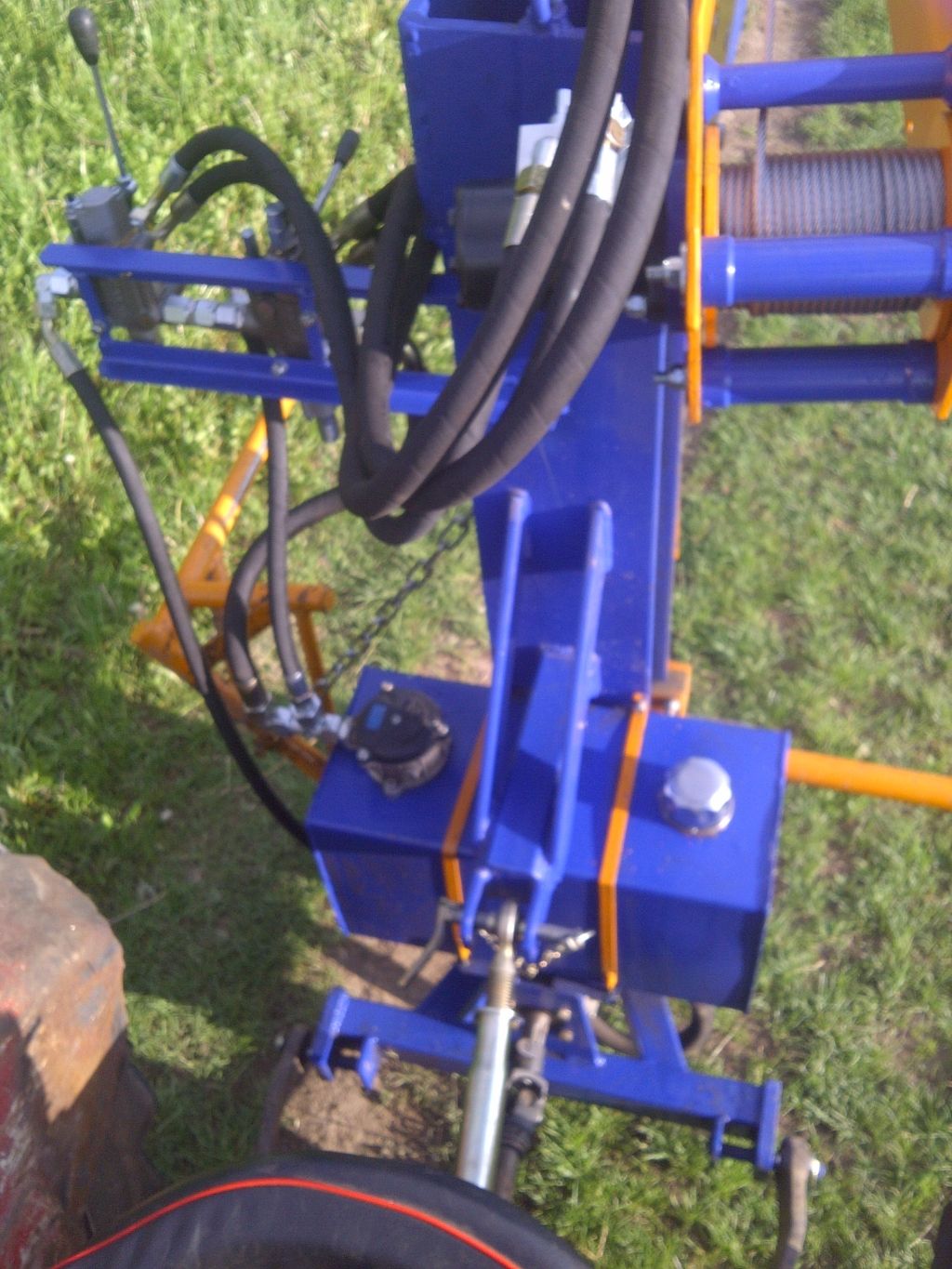

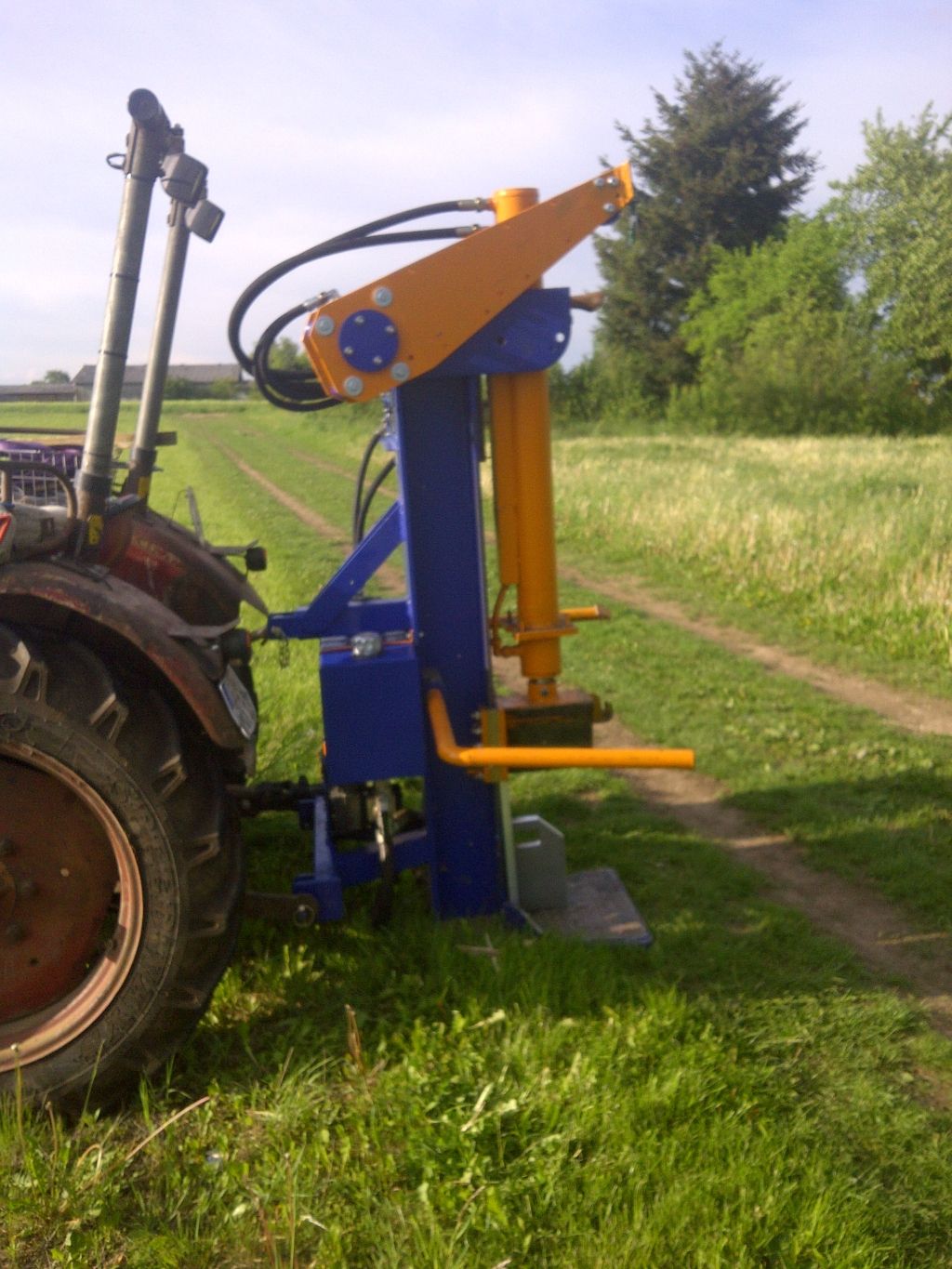

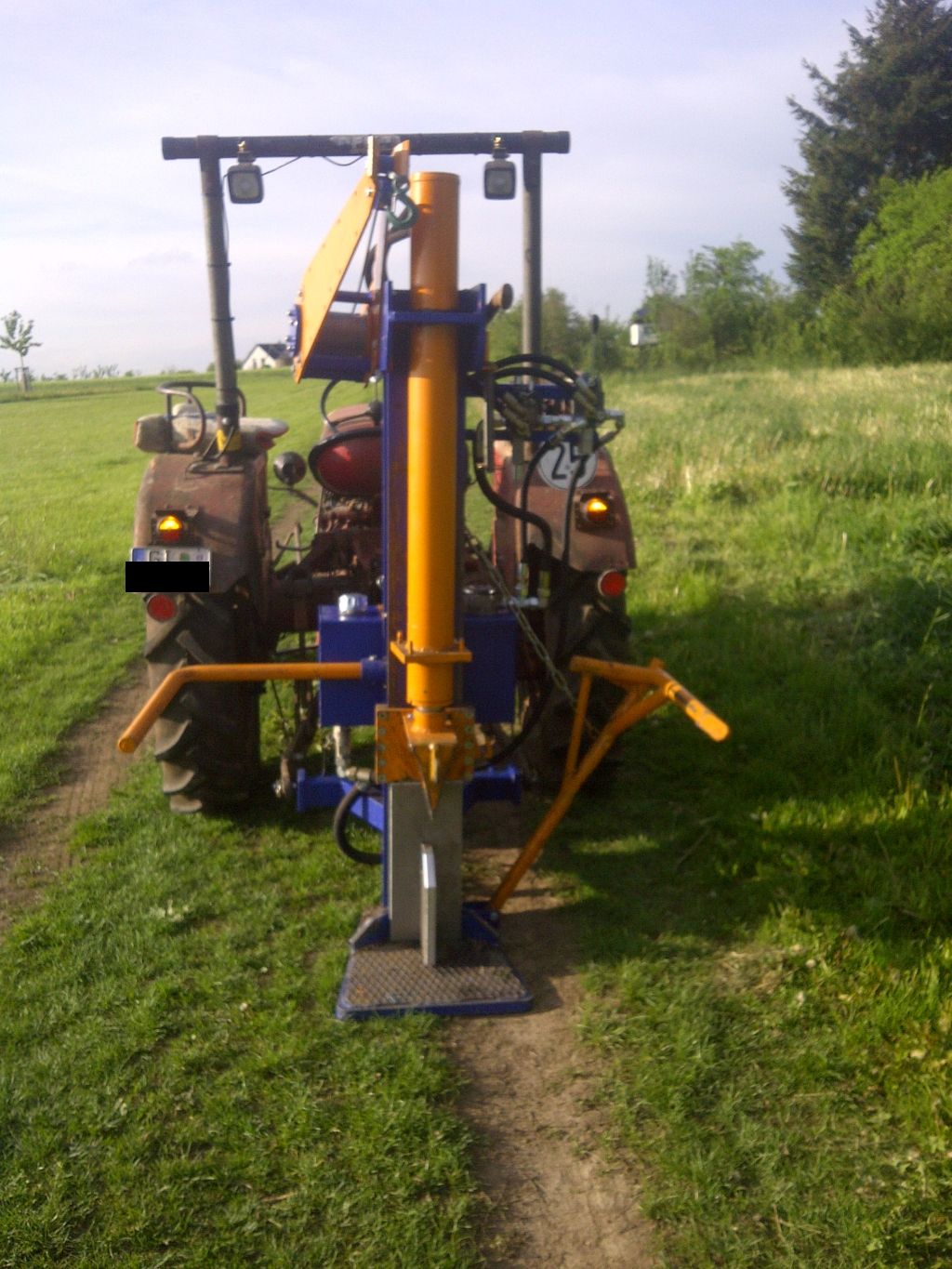

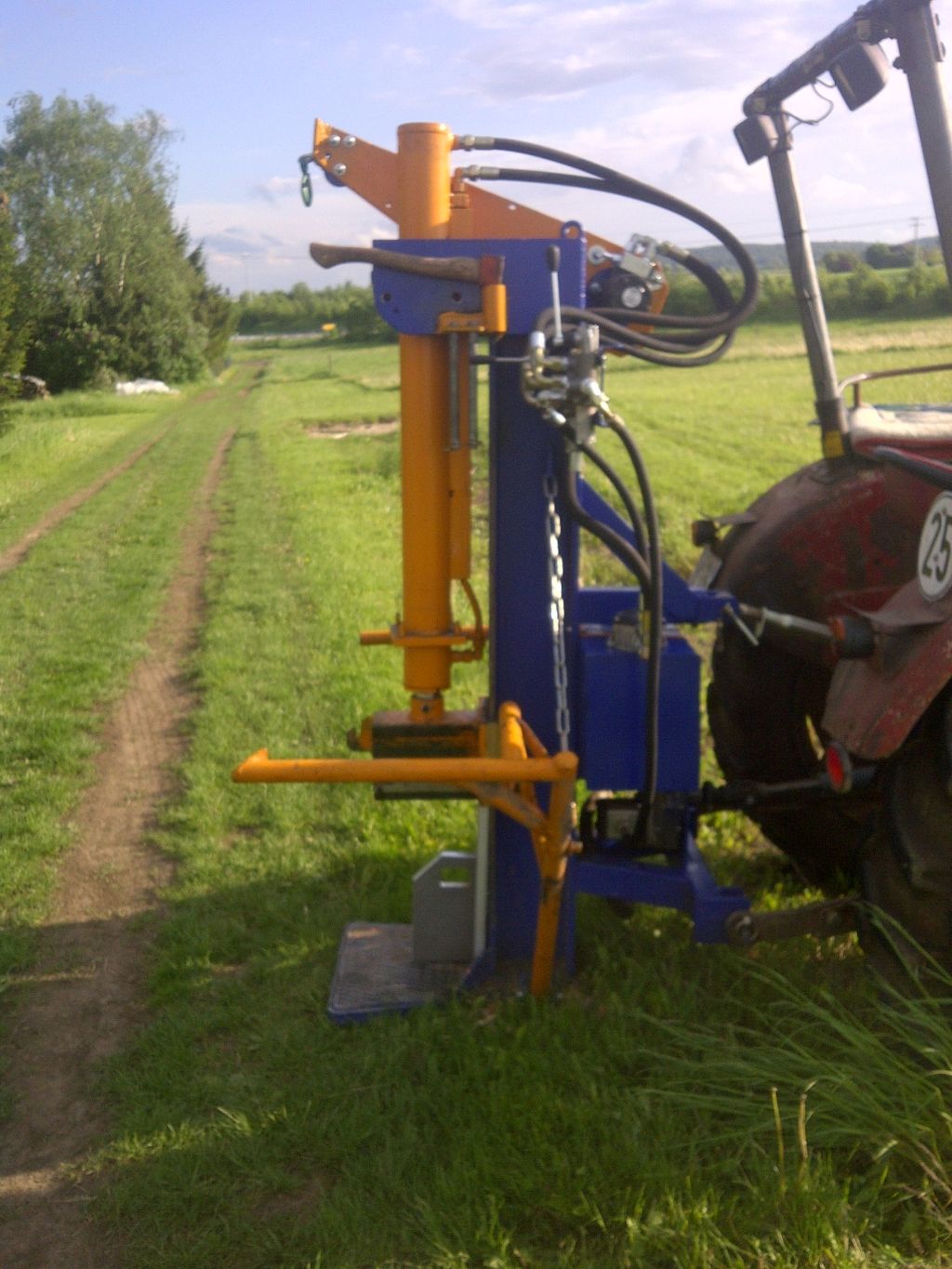

Hier erstmal ein paar Bilder.


Werde noch mal ein Video drehen und einstellen wollen man Freitag und Samstag noch ein paar FM Polterholz aufarbeiten.

Wer Fragen hat kann gerne hier direkt Fragen oder auch per PN.

von **IHC-654-DED** » Mi Mai 16, 2012 10:04

Sehr schön!!!

Was würdest du schätzen was dich die Winde gekostet hat?

Das Sappie hätte ich tiefer angebaut. So musst du doch immer sehr greifen

von **Flozi** » Mi Mai 16, 2012 13:19

Hy
sieht gut aus, wickelts das Seil so schön auf oder ist das von Hand gewickelt?
Teilebericht erwünscht, man weiß ja nie

von **dosta** » Mi Mai 16, 2012 14:21

@IHC-654-DED
Zu den Kosten der Winde:
Motor 160 €
Schockventil 90 €
Handventil 160 €
Seil 30 €
Verschraubungen und Schläuche 120 €
Material nix
Lager Welle nix
In Summe ca.: 560 Euro und nee Menge Bauspass

Zum Sappie Halter: der ist echt recht hoch bin aber auch über 1.80m und so habe ich den nicht immer im Weg oder ein Meterstück knallt dagegen.

@Flozi
Das Seil wickelt nur fast so auf - musste erste Lage ein wenig nachhelfen.
Hatte den Schlepper ranziehen lassen mit angezogener Handbremse.
Werde in der Einlaufrolle noch eine Nut reindrehen und mal sehen wie es dann ist.
Evtl. ersetze ich die oberste Verstrebung durch eine konische die in der Mitte dicker ist.
Teileliste (denke das meinste) werde ich machen.

von **dosta** » Fr Mai 25, 2012 13:53

Hier mal ein erstes kleines Video:

http://www.youtube.com/watch?v=CaH9vcl-5UU&feature=youtu.be

von **valtra83** » Mi Feb 13, 2013 15:14

Hallo,

sieht echt super aus der Spalter mit der Winde.

Wozu wird das Doppelschockventil am Ölmotor der Winde benötigt?

von **abu_Moritz** » Mi Feb 13, 2013 16:18

valtra83 hat geschrieben:Hallo,

sieht echt super aus der Spalter mit der Winde.

Wozu wird das Doppelschockventil am Ölmotor der Winde benötigt?

das ist mMn unnötig,
natürlich ist es ein sehr schöner Eigenbau, mir war es leider zuviel Arbeit, daher habe ich die eben fertig gekauft

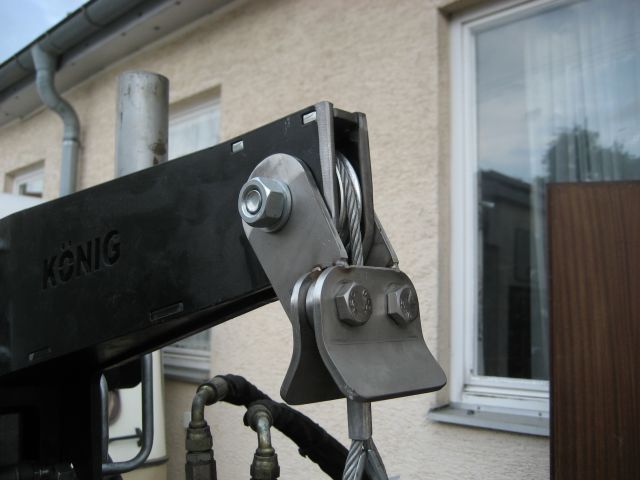

aber ich empfehle dir ein Einlaufmaul in etwa der Art zu bauen - ich hab noch 3 übrig ;-)

von **Brotzeit** » Mi Feb 13, 2013 18:39

dosta hat geschrieben:Hier mal ein erstes kleines Video:

http://www.youtube.com/watch?v=CaH9vcl-5UU&feature=youtu.be

Dosta: Ein sehr edles Teil hast du da gebaut. Mein Respekt ! Ich würde aber kein Video von einem Holzspalter mit Einhandbedienung ins Internet stellen, an dem auch noch gleichzeitig 2 Leute arbeiten...

Meint Brotzeit

von **WaldbauerSchosi** » Mi Feb 13, 2013 18:41

Wirklich ein tolles Gerät was du da gebaut hast.
