FERTIG : Mein Holzspalter und Seilwinde Projekt

von **dosta** » So Feb 19, 2012 12:52

Hallo Markus hallo abu-Moritz,

das ist ein Problem da der Spalter schon vorhanden ist und das Spezial Spalterventil (Eilgang und Kick-out) kein DWL hat.
Moechte auch dieses Ventil nicht mehr missen.

Was mach ich jetzt?

von **Markus K.** » So Feb 19, 2012 13:31

Dann halte dich an meine ursprüngliche Vorgehensweise. DBV vom Windenventil ganz rein drehen und ein externes in die Leitung Ausgang A - Hydromotor. Das spricht dann nur an, wenn du die Winde benutzt. Für das spalten bleibt das im Eilgangventil vorhandene unangetastet.

Gruß
Markus

von **dosta** » So Feb 19, 2012 13:37

danke markus

von **abu_Moritz** » So Feb 19, 2012 16:23

dosta hat geschrieben:Hallo Markus hallo abu-Moritz,

das ist ein Problem da der Spalter schon vorhanden ist und das Spezial Spalterventil (Eilgang und Kick-out) kein DWL hat.
Moechte auch dieses Ventil nicht mehr missen.

Was mach ich jetzt?

dann schaust nach einem Ventil für die Winde das DWL hat und DBV in A wirkend,
beim Seilausrollen (B) braucht ja kein DBV

von **dosta** » Mo Feb 20, 2012 12:53

Auch dir Danke abu_moritz,

leider habe ich schon ein Ventil gekauft:

http://cgi.ebay.de/ws/eBayISAPI.dll?ViewItem&_trksid=p4340.l2557&rt=nc&nma=true&item=150761138071&si=V55UTpoAlkavZSOqpWyLDvxmUhE%253D&viewitem=&orig_cvip=true&rt=nc

1 Sektion-Monoblockventil 65l/min - 350 bar
4/3-Mitte: A+B geschlossen + druckloser Umlauf - federzentriert
Anschlussgewinde: P=1/2" - A+B= 1/2" - T= 1/2"
incl. 1 x Handhebel
ohne Hochdruckweiterleitung (wenn Sie Druckweiterleitung benötigen bitte bei Bestellung angeben) Aufpreis 10,-- Euro!

Technische Merkmale:
Nenndurchfluß 65 l/min
Max. zul. Druck 350 bar
Anschluß = 1/2"
DBV auf 180 bar eingestellt
geschützte Handhebelbetätigung
zur Ansteuerung von einem doppeltwirkenden Zylinder

meinste das geht?

von **dosta** » Mo Feb 27, 2012 12:49

So jetzt gehts los mit der Seilwinden Doku.

Zuerst mal eine 60mm Vollmaterial Welle genommen und an beiden Enden auf 45mm Durchmesser runtergedreht.
Auf eine Tiefe 24 (8mm Seitenwange Trommel und 16 mm Lagerstärke). Das Mittelteil ist jetzt noch 102mm breit für 17 Windungen 6mm Seil.
Die Welle habe ich einseitigt auf 25mm und 45mm tief ausgedreht und auf der anderen Seite 32mm und 100mm tief zwecks Gewichtsersparnis. :-)

Jetzt wird in die 25mm Seite eine Nut gesenkt von 8mm breit, 3mm hoch und 40mm tief.

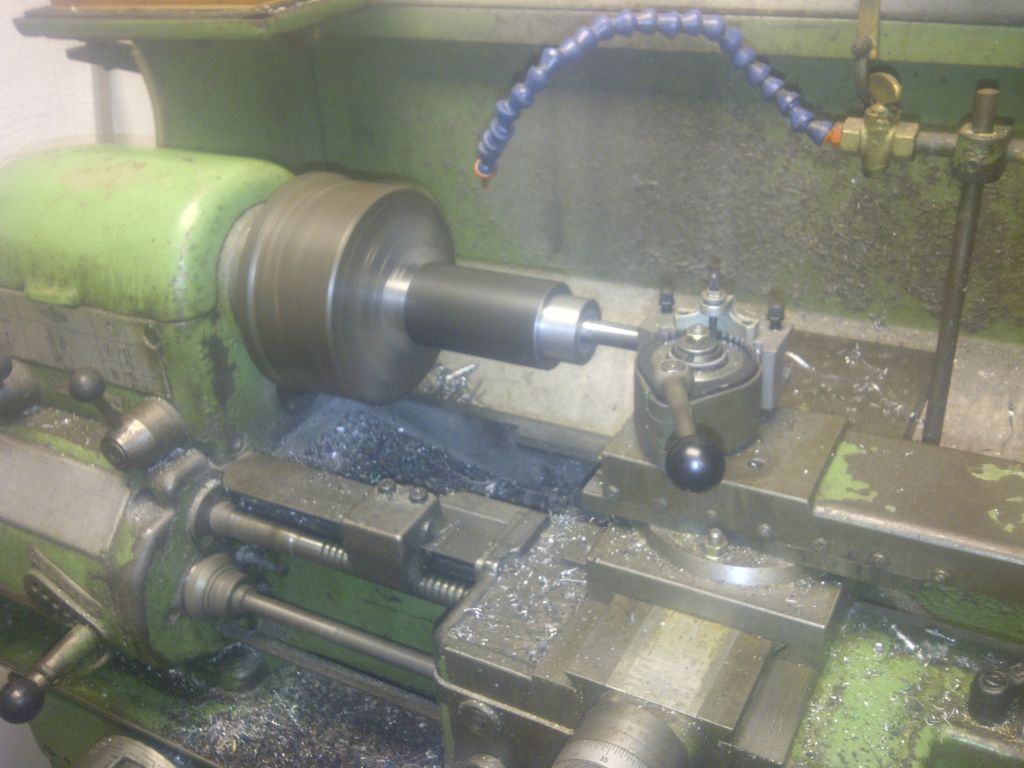

Hier mal ein Bild vom drehen leider nur Handy:


IMG-20120226-00018.jpg: (94.68 KiB) Noch nie heruntergeladen

Weiter Bilder folgen.

von **Flozi** » Mo Feb 27, 2012 12:52

Hy
Reichen Dir die 3.2m Seil ?

von **dosta** » Mo Feb 27, 2012 12:55

Wie 3,2 m Seil sind ca. 23 m Seil bei 5 Lagen

Hier das Tool von Markus:

http://www.mein-woodworking.de/winde.html

von **Flozi** » Di Feb 28, 2012 0:38

Hy
Denkfehler von mir, habs nur 17 mal rumgewickelt :oops:

von **dosta** » Mi Feb 29, 2012 14:26

Und weiter gehts,

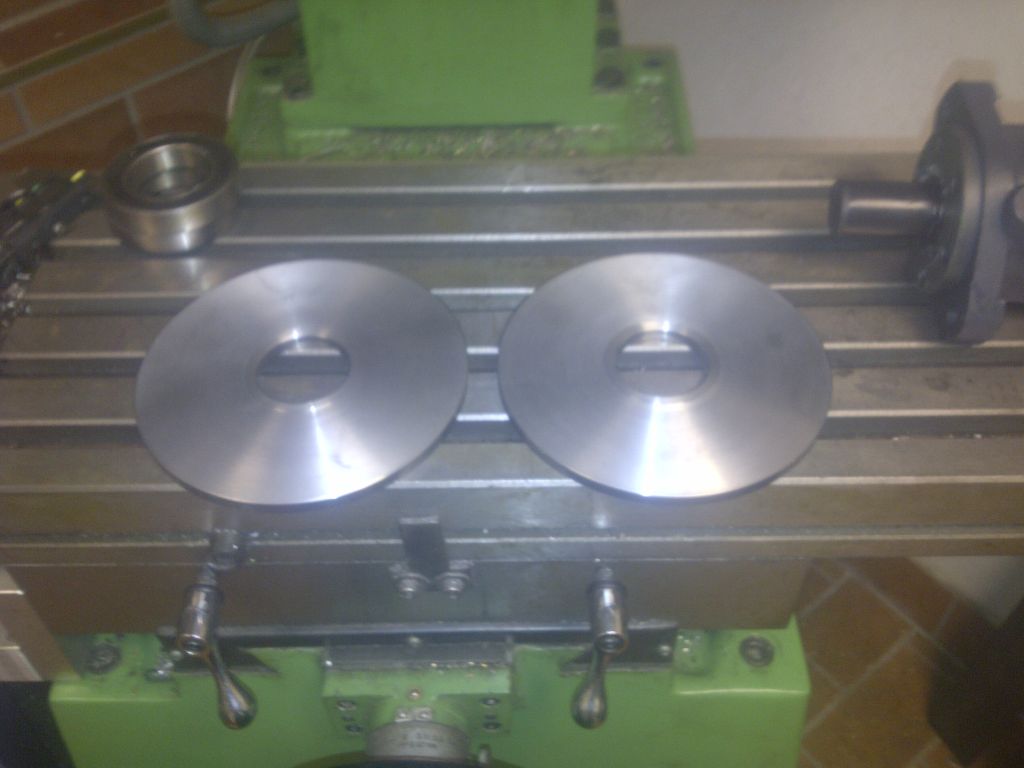

hier die beiden Seitenwangen der Windentrommel.

45mm innen - 160mm aussen
Staerke 7,6mm mit einem Absatz von 0,4mm und 12mm breite damit das Lager nur mit dem inneren Ring anliegt.


Denke das heute die Welle vom Senken zurück kommt.
Werde weiter berichten.

von **dosta** » Fr Mär 02, 2012 11:05

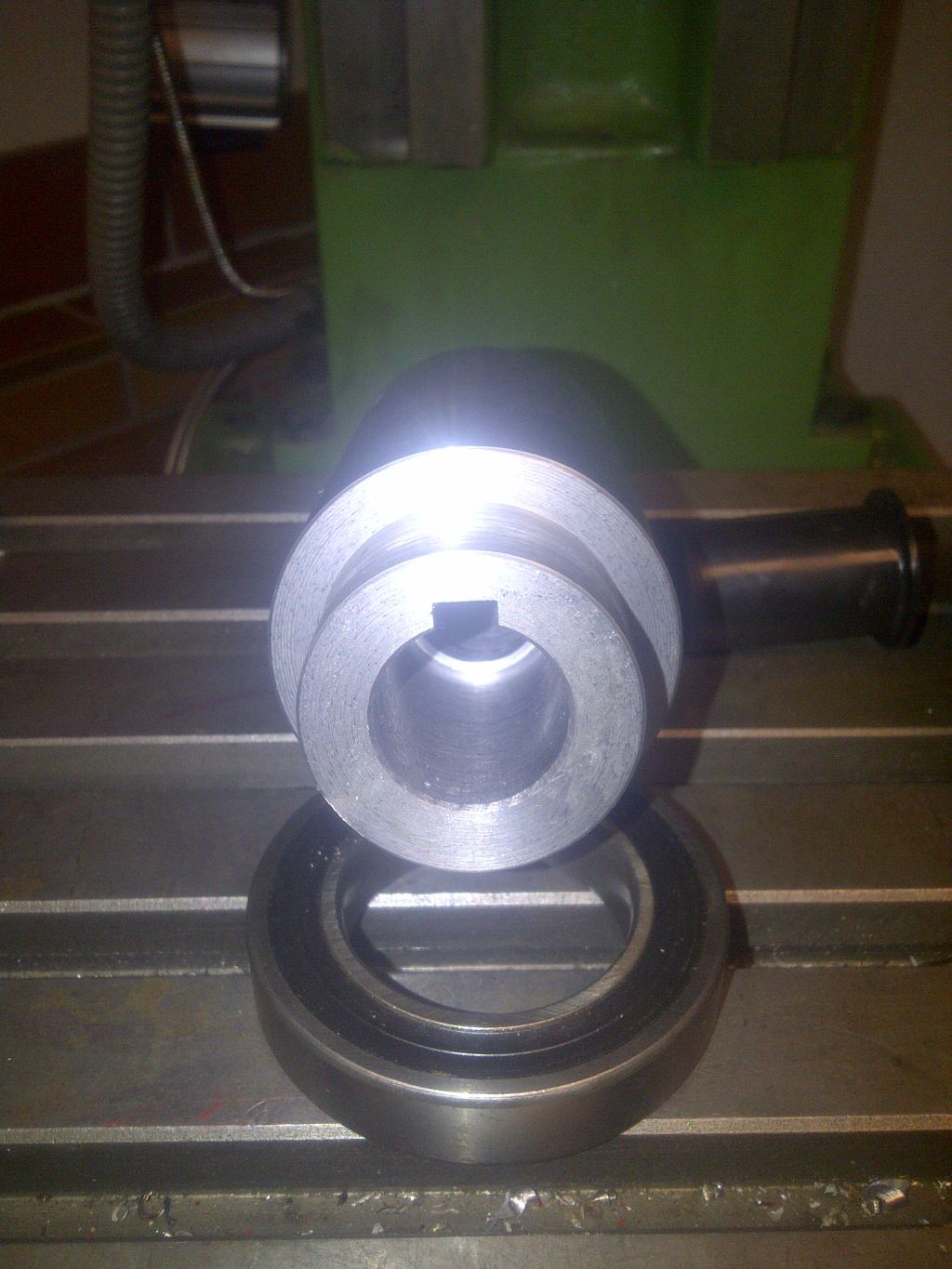

So hier mal ein Bild mit der senkerodierten Nut passt perfekt.


IMG-20120229-00020.jpg: (161.43 KiB) Noch nie heruntergeladen

Habe auch schon in die Seitenwangen eine Aussparung gemacht wo ich dann die Seitenwangen mit der Welle verscheisse.

In die Well habe ich schon eine 6mm Bohrung gemacht und eine elyptische Auslaufnut für das Seil geschliffen.

Bilder folgen

von **dosta** » Mo Mär 05, 2012 9:37

IMG-20120303-00023.jpg: (73.84 KiB) Noch nie heruntergeladen

So und weiter gehts:

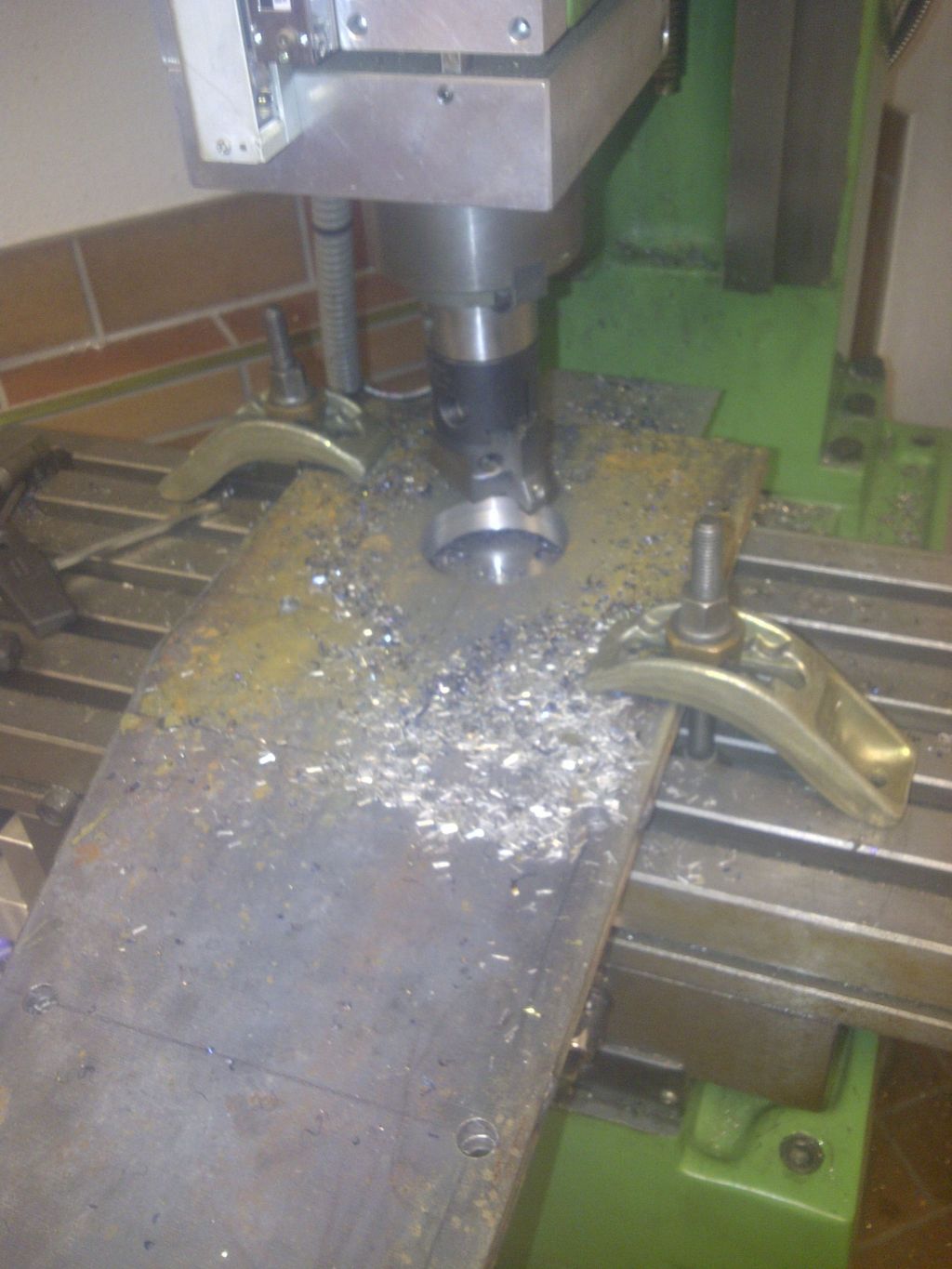

Hier beim ausfräsen vom Loch in der Seitenwange für das Wellenlager:


IMG-20120303-00021.jpg: (136.56 KiB) Noch nie heruntergeladen

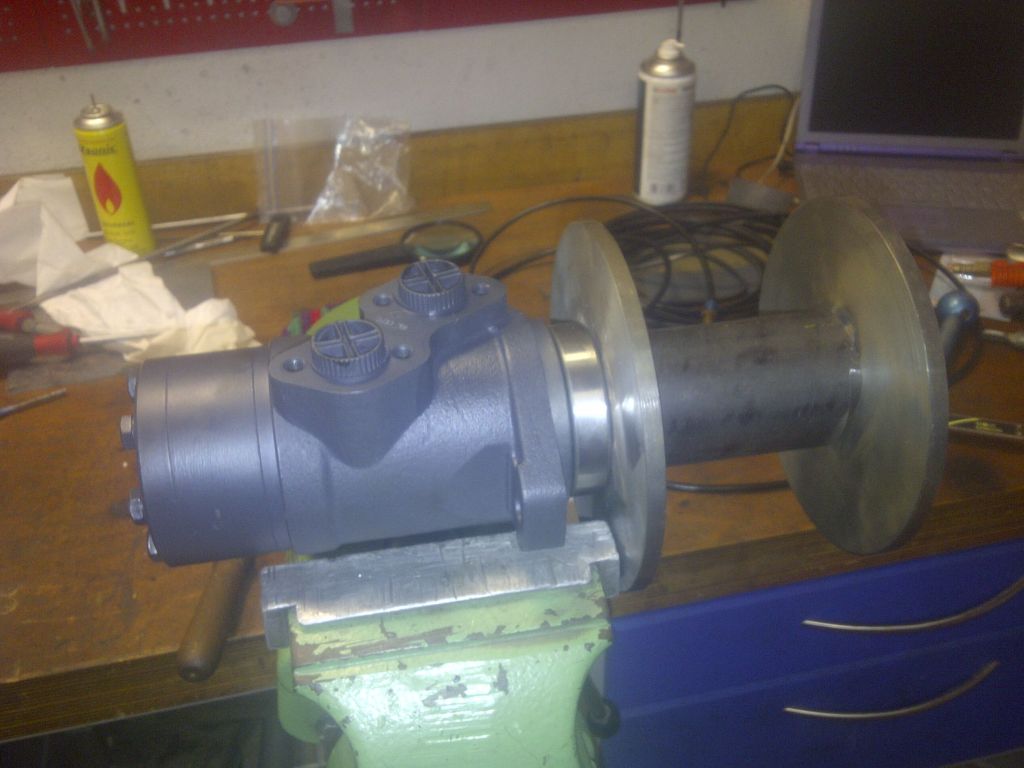

Hier mal die Welle mit Lager und Motor:


IMG-20120303-00023.jpg: (73.84 KiB) Noch nie heruntergeladen

Wenn gewünscht mache ich weiter mit der Doku?

von **Markus K.** » Di Mär 06, 2012 0:47

ja, klar! Das sieht alles sehr gut aus, was du da machst!

von **dosta** » Di Mär 06, 2012 14:11

hi Markus,

dann geht es weiter.

So habe soeben folgendes Seil gekauft:

30m Drahtseil, verzinkt, mit verpreßtem Haken andere Seite angespitzt und verschweißt.
Durchmesser: 6mm
Konstruktion: 6 x 19 + Stahlseele
Mindestbruchkraft: 21,20 kN
Rechnerische Bruchkraft: 26,40 kN
Gewicht: ca. 4,4 kg


von **dosta** » So Mär 11, 2012 21:37

Hi zusammen,

gestern kam das Seil und leider ist es nicht 6mm sondern 6,7mm im Durchmesser. :gewitter:

Jetzt passt meine Welle nicht mehr - also heute eine neue gedreht aud gleich auf 154,1 mm laenge gemacht.
So passen da jetzt die ganzen 30m drauf.

Werde evtl. jetzt die andere Welle passt 22m Seil 6mm drauf verkaufen inkl. Lager wenn jemand interesse hat einfach PM.
