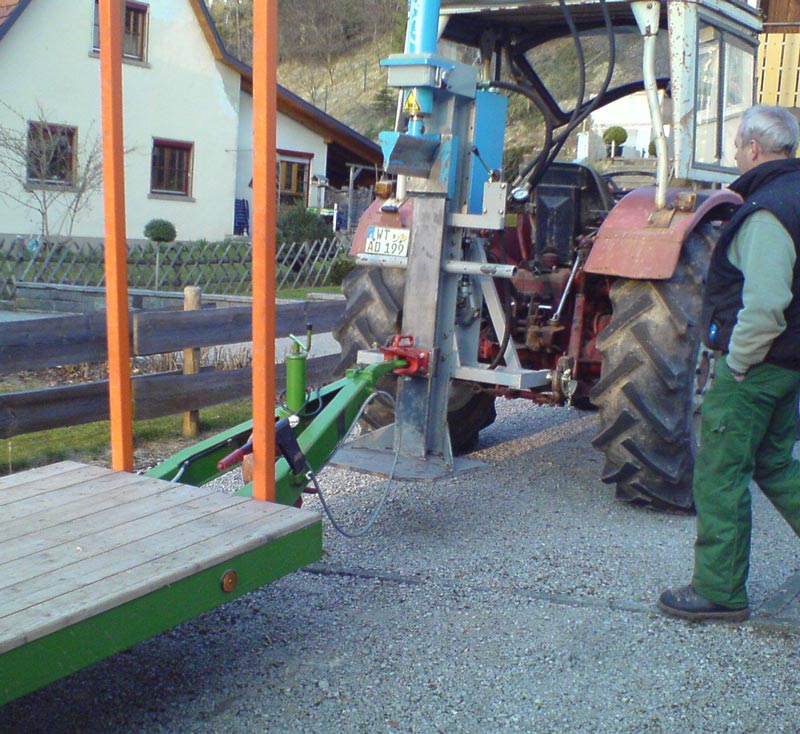

Hallo, ja das ist ein Eigenbau, eine Mischung aus Vogesenblitz und Posch.
Zum Zylinder: Den habe ich gekauft, wie auch das Ventil und die Hydraulikpumpe, der Rest ist selbst gebaut/gebastelt.
Den Zylinder habe ich bei Granitparts gekauft (über einen Kollegen) für 211€, aber schon 5 Jahre her.
Gruß Hps

@jon

meinen habe ich bei Holzhäuer gekauft 100/60/1100 für 365 € inkl.


@hps

was sind die Masse von deinem Zylinder und wie gross ist dein Tank? Der sieht so kein aus, sorry.

hps hat geschrieben:Habe die ersten 2 Jahre eine Druckmessdose zwischen Kolbenstange und Spaltkeil montiert und für den normalen Spaltvorgang bis Durchmesser 50cm nie über 8 Tonnen gebraucht.

Dannach hab ich den Spaltkeil geändert, aus normaler V-Form wurde eine Mischung aus Vogesenblitz/Posch nachgebaut und der Druck sank auf knapp 5,5 t beim spalten.

Hallo hps,

Deine Aussagen zu der Form deines Spaltkeiles finde ich interessant, hättest Du vielleicht die Möglichkeit ein Bild vom Profil des Spaltkeils hier einzustellen?

Vielen Dank

das wird meiner:


Denke der von "HPS" wird änlich sein.

Was haltet Ihr davon den Spaltkeil nicht im 90° Winkel zum Mast zu setzen und wenn ja um wieviel Grad neigen?

Vorteile/Nachteile?

Hallo,
@dosta:
Der Zylinder hat einen Kolbendurchmesser von 100 mm, Kolbenstange 50 mm und Wirklänge von 1100 mm. Die Gesamtbreite über die Aufnahmeaugen ist 250 mm.
Der Tank ist aus 3 mm Blech abgekanntet, 500 x 280 x 200 mm = 28 Liter, wird selbst bei 6 Stunden spalten gut "Handwarm". Würde ich aber nicht mehr so bauen, wegen dem Schwerpunkt vom Spalter selbst auch mit abgesenktem Zylinder. Obwohl die Grund/Fussplatte 600 x 500 mm hat ist mir der Spalter mal umgefallen. (direkt auf den Tank, - da war ich froh das ich damals beim Tankbau so starkes Material verwendet habe weil dünneres gerade nicht zur Verfügung stand)

@Brennholz:

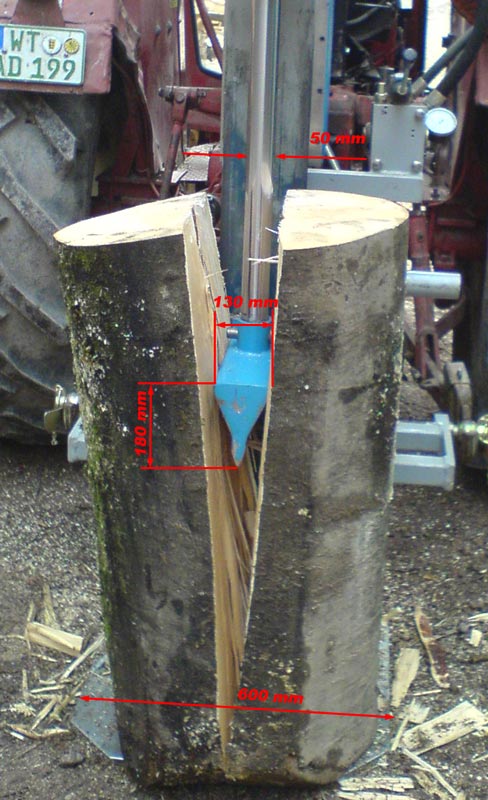

Ich hoffe man kann auf dem Bild die Maße erkennen.
Spaltkeil ist 180 mm hoch 130 mm breit und 330 mm tief.

Viele Grüße hps

hps hat geschrieben:@Brennholz:
Ich hoffe man kann auf dem Bild die Maße erkennen.
Spaltkeil ist 180 mm hoch 130 mm breit und 330 mm tief.

Die Maße sind perfekt erkennbar

Gruß und Danke für die Bilder

Servus!
Wir wollen im Herbst auch einen Spalter bauen.
Haben von einem Freud eine Bauanleitung die er aus ebay gekauft hatte.Sein 18 t Spalter fuktioniert prima und ist ziehmlich baugleich mit den bisher gezeigten.

Meine Frage an euch:
Könnt ihr mir irgendwelche Auskunft über den Bau des Spaltkeils geben?
Denn das hat der Typ aus der ,,Ebay Anleitung´´ aus einen Block Werkzeugstahl kommplettt herraus gefräst was für mich Preislich ein Unding ist.

Würde mich um Antwort bzw Zeichnungen oder Bilder freuen, danke Marcel

Hallo,

es gib sehr viele verschiedene Werkzeugstähle, ich kann mir aber nicht vorstellen das Posch,Binderberger und co teure Werkzeugstahl für ihren Spaltkeil nehmen. Bei Güde steht das der Spaltkeil aus C40 ist.
Das Problem im Einkauf sehr teuer, schwere Zerspanung, schlecht Schweißbar.

Ich würde nen C 45, C 60 oder Einsatzstahl z.B. 16MnCr5 nehmen, wenn es zu weich sein sollte als Schneide ein Hochlegiertenstahl oder Werkzeugstahl einsätzen z.B. Hardox wird benutzt für Baggerschaufeln(Schürfleiste).
Man kann den Spaltkeil auch ausbrennen aus z.B. Ö90 dann ist der Rand hart und die mitte weich, eines sollte man dabei aber nie vergessen man möchte nur Holz spalten und nix hartes, zähes oder verschleiß festes damit bearbeiten!

Den Stahl aber nicht zu hart wählen/härten, weil er sonst spröde wird, es besteht die möglichkeit das er bricht oder das Teile absplittert!

Schau mal hier: materialauswahl-fur-eigenbau-t39789.html?hilit=hardox

CU OLLi

Ps.: Frag doch mal die anderen Selberbauer

Hallo zusammen,
habe einen kleinen Tipp zu Euren Spaltkeilkonstruktionen. Ich würde sie so konstruieren, dass ein Spaltkreuz aufgesteckt werden kann.
Möchte dieses nicht mehr missen. Bis jetzt hab ich es nur einmal demontieren müssen, da sonst die Kraft des 20t Binderberger nicht ausreichte. Aber sonst steigert ein Spaltkreutz die Arbeitsleistung enorm

Gruß

Ihc 324 hat geschrieben:Meine Frage an euch:
Könnt ihr mir irgendwelche Auskunft über den Bau des Spaltkeils geben?
Denn das hat der Typ aus der ,,Ebay Anleitung´´ aus einen Block Werkzeugstahl kommplettt herraus gefräst was für mich Preislich ein Unding ist. Würde mich um Antwort bzw Zeichnungen oder Bilder freuen, danke Marcel

Hallo Marcel,

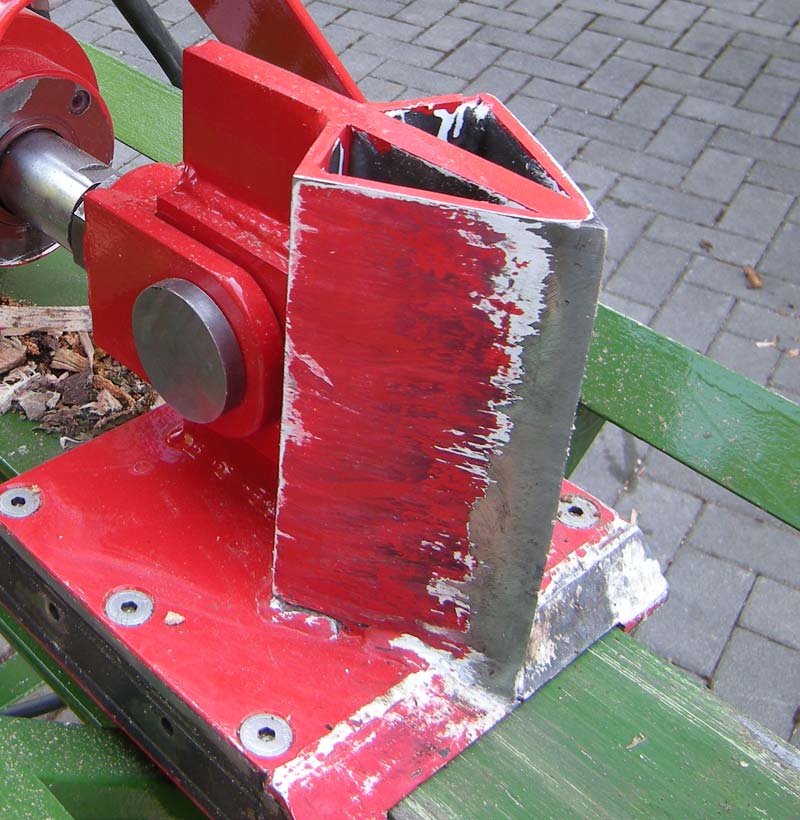

der Spaltkeil auf dem Bild ist aus einfachem Baustahl gefertigt. Der Spaltkeil hat jetzt schätzungsweise 50 Raummeter hinter sich und die Schneide sieht aus wie neu.

@ihc324

siehe mal ein paar Eintäge höher das ist meine Zeichnung, finde sehr einfach aber stabil mit guten Winkel.

Das Mittelteil mache ich aus Werkzeugstahl den ich härten werde.
Den Rest wird aus normalen Stahl dann verschweißt.

Okay Prima,
@Eckart:ich bin Industriemechaniker,deswegen meine ich ja das es Preislich und bearbeitungstechnisch ein zu großer Aufwand wäre.Aber du hast schon recht, normaler Stahl dürfte auf jedenfall reichen.....

@ Brennholz: Dein Bild ist super, daran kann ich sehr gut die ,,5´´ Einzelteile erkennen,aus dennen du den Keil geschweisst hast.

Danke auch noch an den Rest.

Nur die konkreten maße der beiden SeitenSchenkel und der oberen max Breite wäre mir noch wichtig.Damit er nicht zu Spitz, stumpf, Lang kurz breit ...wird.Anhand des Bildes von ^^Brennholz^^ evt einfach mal die Maße.

Denn wenn ich mal den Keil von ^^Dosta oder Hps^^ mit dem von ^^Brennholz^^ vergleiche, geht der eine erst einfach Spitz rein und bekommt dann nach ca 1/4 der Keillänge eine Keilwirkung und beim anderen Fängt der Keil doch schon von der Spitze her an und wird breit bzw teilt sich.
Vielen dank,Gruss aus Mittelhessen

@ihc324

ich persönlich denke das der Spaltkeil von "Brennholz" zu schnell zu breit wird, was einen enormen Kraftaufwand bedeutet, es sein den du spaltest nur 30cm bestes Holz, ist meine Meinung.

Vergleiche mal den Keil von:

Posch:

Vogesenbiltz:


die habe etwa die Form wie HPS oder ich.

Wie viel Tonnen willst du bauen?

Ihc 324 hat geschrieben:@ Brennholz: Dein Bild ist super, daran kann ich sehr gut die ,,5´´ Einzelteile erkennen,aus dennen du den Keil geschweisst hast.....
Nur die konkreten maße der beiden SeitenSchenkel und der oberen max Breite wäre mir noch wichtig.Damit er nicht zu Spitz, stumpf, Lang kurz breit ...wird.Anhand des Bildes von ^^Brennholz^^ evt einfach mal die Maße.
Denn wenn ich mal den Keil von ^^Dosta oder Hps^^ mit dem von ^^Brennholz^^ vergleiche, geht der eine erst einfach Spitz rein und bekommt dann nach ca 1/4 der Keillänge eine Keilwirkung und beim anderen Fängt der Keil doch schon von der Spitze her an und wird breit bzw teilt sich.
Vielen dank,Gruss aus Mittelhessen

Hallo IHc 324,

Der Spaltkeil in meinem Bild ist 10 cm breit und von der Spitze bis da wo die zwei Schenkel zusammenkommen 11cm. Der Spaltkeil besteht nur aus drei Teilen, nicht aus fünf
Dosta hat schon recht, der Keil wird zu schnell breit, deshalb benötigt er zuviel Kraft. Ich würde den Keil auch nicht mehr so bauen, sondern so wie im Bild von hps.
Die Schenkel sind aus 6mm Winkeleisen, die Mittelschiene ist aus 15mm Flachmaterial
@dosta
Das Bild in Deinem Beitrag ziemlich oben kann man nicht sehen, kannst Du den Link abändern?
