Hallo zusammen,

ich möchte euch hier meine Eigenbau Greifersäge vorstellen.

Seit mehreren Monaten spiele ich mit dem gedanken mir eine solche Säge selber zu bauen um damit Meterholz abzulängen und nun hat mich
das Sägenfieber gepackt und ich habe mit der Arbeit begonnen.

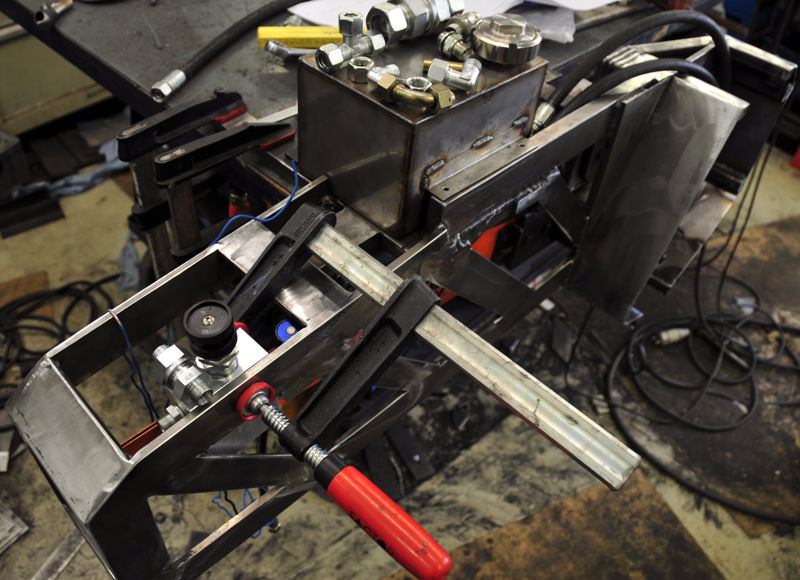

Die Säge kommt an meinen Lasco Holzgreifer und wird mit vier M16 Schrauben befestigt.
Zum Ablängen der Meterstücke möchte ich seitlich einen Kohlefaserstab mit einem Anschlagflansch befestigen. Dieser ist mit einer starken
Druckfeder am Greifer angeschraubt so dass er sich beim Anstoßen seitlich wegschwenken kann.

Die Säge hat ein 75cm Schwert mit einer 404 Kette.

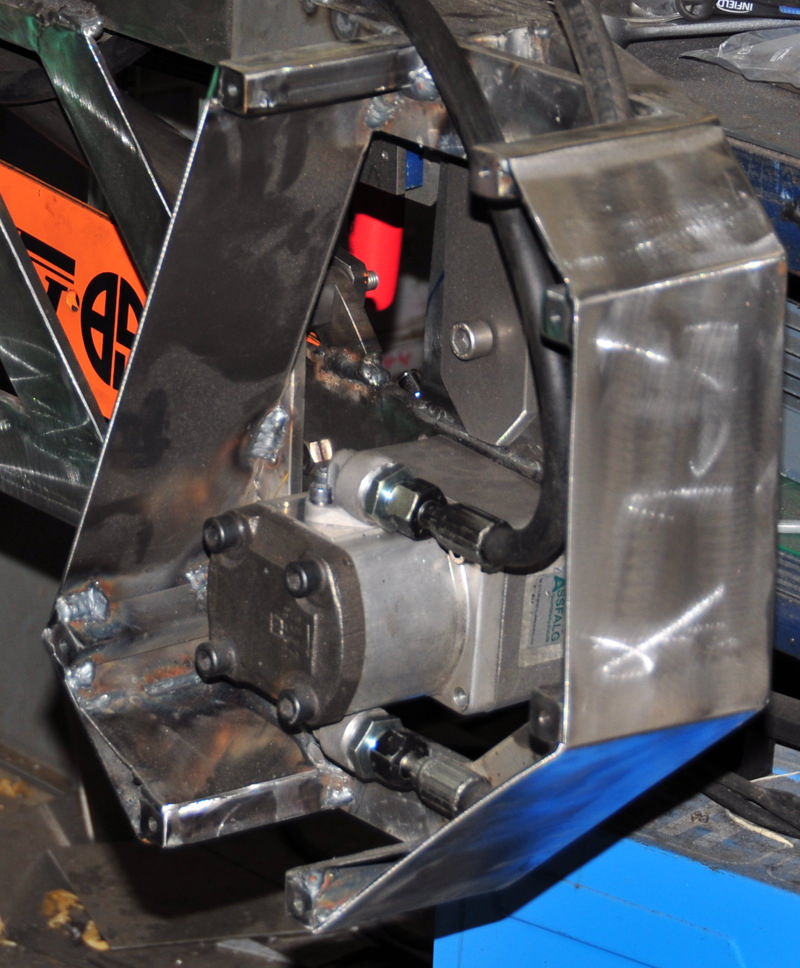

Angetrieben wird die Kette mit einem Hydraulik Zahnradmotor so wie sie auch in den Sägespaltautomaten verbaut sind.
Ein Kolbenaxialmotor war mir dann doch zu teuer.

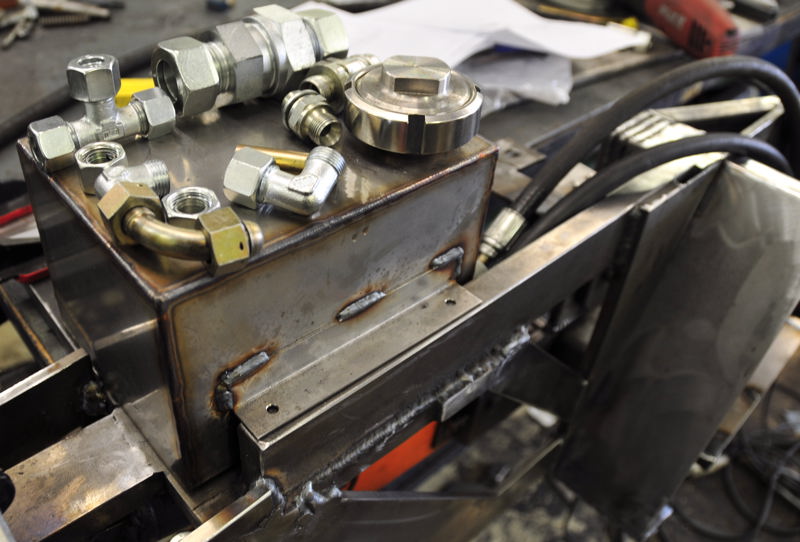

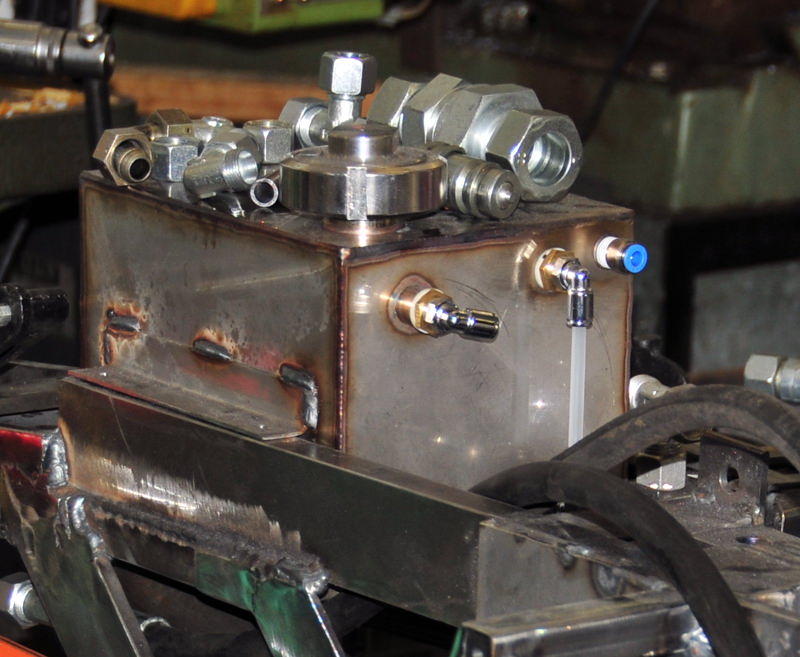

Der Tank für die Kettenschierung ist aus Edelstahl und Druckdicht verschweißt.
Ich werde dann den Tank mit 1 Bar Druck von der Schlepperdruckluft befüllen.
An der Schwenkaufhängung ist ein Ventil mit einem Mengendurchflußregler montiert damit die Kettensäge die benötigte Schmierung erhält.

Ich bin noch nicht ganz fertig da ich immer noch auf ein paar Hydraulikteile warte.
Über die Weihnachtsferien möchte ich eigentlich die Säge fertig bauen und testen.
Sollte alles funktionieren so wie ich mir das vorstelle werde ich die Greifersäge noch lackieren und
euch nochmal Bilder und ein Video vom ersten Test zeigen.

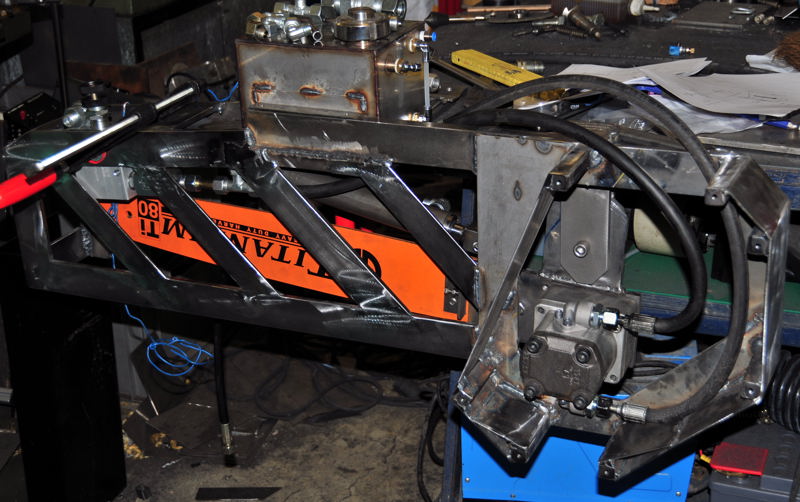

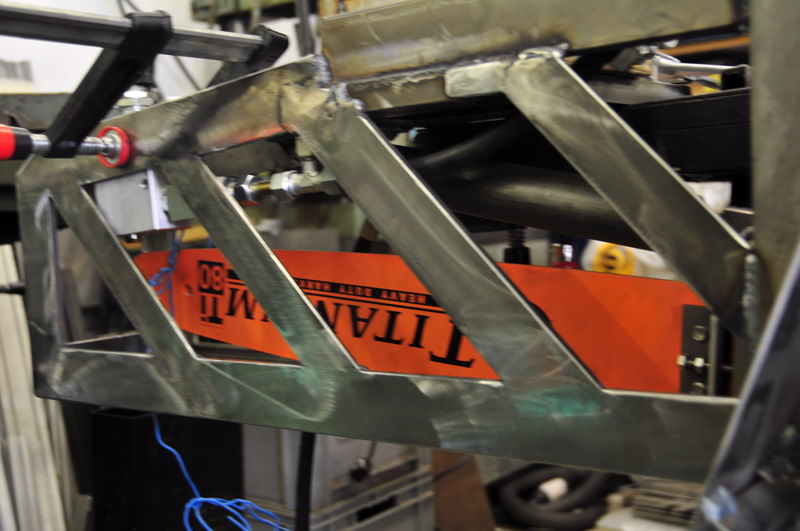

Also nun ist genug geschrieben hier die ersten Bilder für euch


Gruß Hackschnitzel

Da schweisst einer Wig..! Gefällt mir, bin mal auf die fertige Säge gespannt.

gruß
Markus

Sieht Super aus viel arbeit was? Braucht dein Sägemotor nicht ein Lecköl Leitung? Wie wollst Du das Sägeschwert runter bewegen mit Hydraulikzylinder oder Getriebemotor. Mit wieviel Literleistung kommt der Sägemotor aus?


MFG
Ramon

Servus Hackschnitzel,

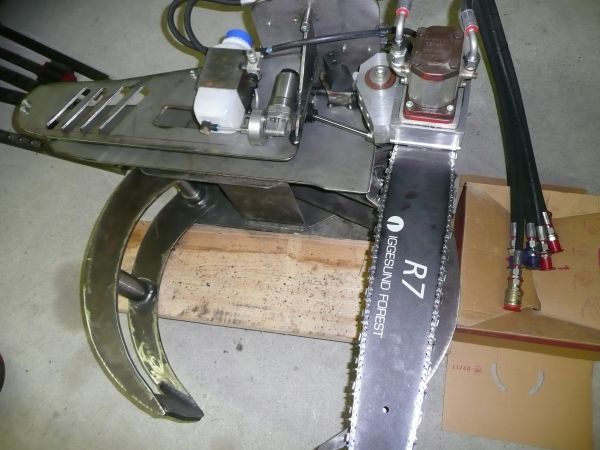

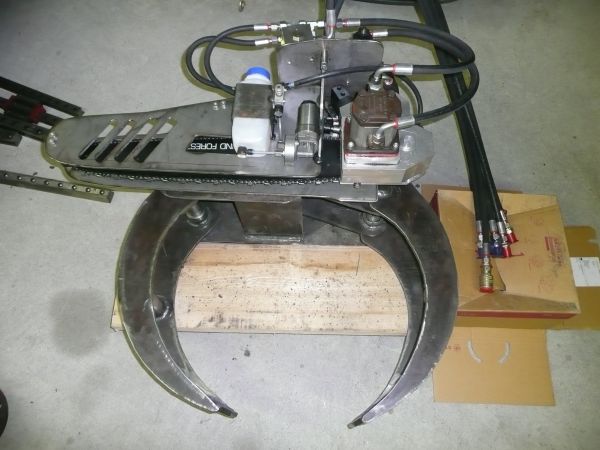

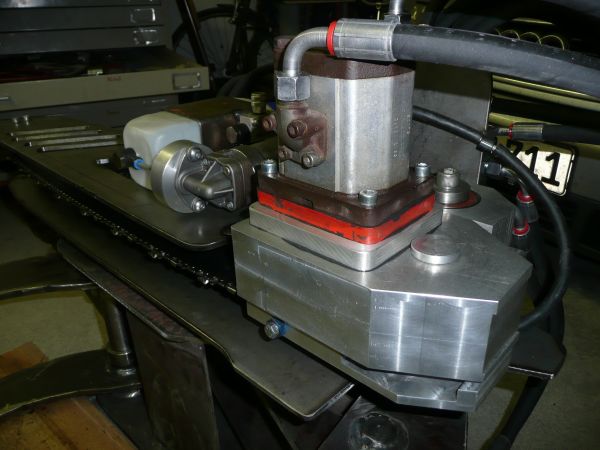

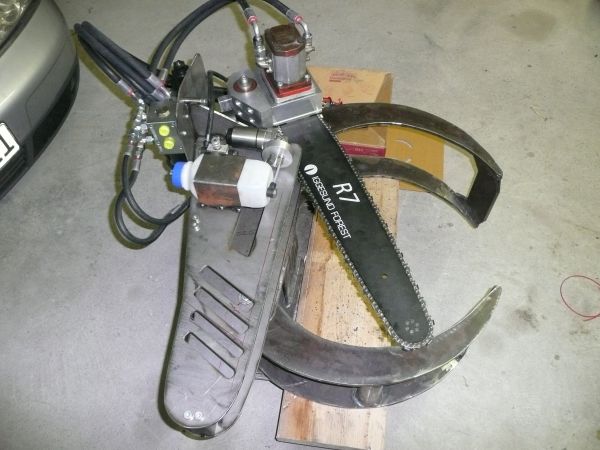

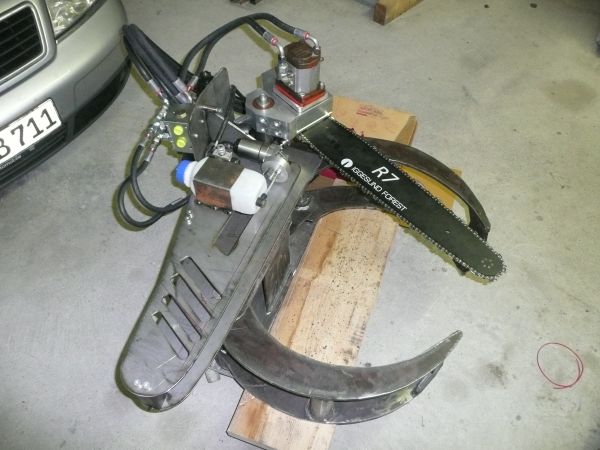

sieht echt gut aus deine Säge. Ich bin auch gerade dabei eine Greifersäge zu basteln, ich bin schon tierisch gespannt ob und wie gut es funktioniert. EIn paar Daten: 75er Harvesterschwert Kette 404 Sägemotor mit 22ccm treibt über ein Getriebe die Kette an. Die Säge wird über einen Hydraulikzyinder ausgeschwenkt und über eine Gasfeder zurückgeschwenkt. Hier mal ein paar Bilder:








@ Hackschnitzel : Wie willst Du das mit dem Vorschub lösen? Und wie wirst du die Funktionen ansteuern?
Gruß
Basti

Hallo Basti,

ja da bin ich ja richtig froh das es im Forum noch jemanden gibt wie du !

Deine Säge sieht aber auch sehr profesionell aus, insbesondere dein Schwertkasten gefällt mir gut. Super !!


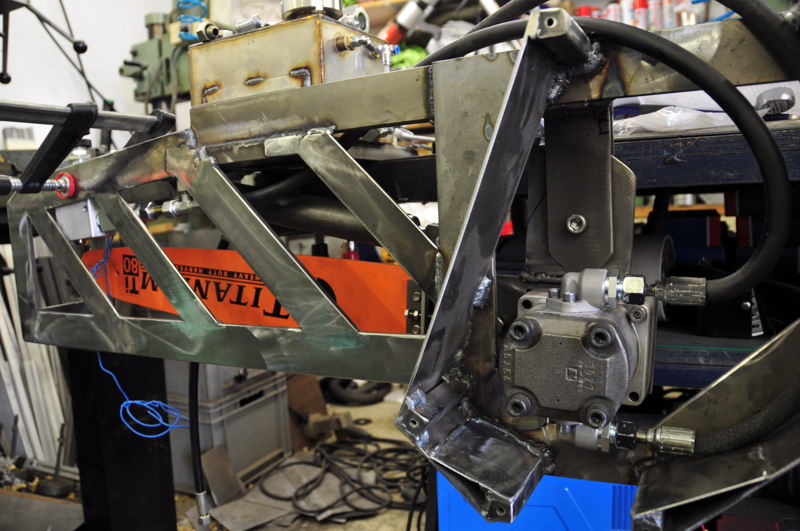

Schau mal am Bild Nr.4 siehst du oberhalb des Sägeschwert einen doppeltwirkenden Hydraulikzylinder.
Mit dem schwenke ich das Blatt nach unten und wieder nach oben.
Vor dem Zylinder sitzen noch zwei Regelventile. Ein Durchflußregler in dem ich die Geschwindigkeit des Vorschubes einstellen kann, dieses Ventil
hat dann einen freien Rücklauf damit das Sägeblatt so schnell wie möglich wieder zurückschnenkt.
Das Zweite Ventil ist ein einstellbares Druckbegrenzungsventil von 1bar bis 60 bar damit nicht die vollen 200bar auf das Schwert wirken.
Ich habe mich informiert bei Harvesteraggregaten ist wohl ein Druck von 40bar an den Sägeblättern eingestellt.

Du hast sicherlich genau die gleichen Platzprobleme wie ich. Alles Schweißeng und blöd alles auf engstem Bauraum unterzukriegen.

Schwenkst du dein Blatt eigentlich dann mit einem einfach wirkendem Zylinder raus und reicht dann die Gasfeder für den Rückzug wenns mal ein bischen klemmt ?

Wie hast du den die Sache mit der Kettenschierung gelöst ? Man sieht auf dem Bild deinen Tank und ist das eine 12 V Pumpe ?

Ich schick dir mal ne PN vielleicht bist du in meiner Nähe, dann könnten wir ja einen vorort Erfahrungsaustausch mit machen.


Gruß Thomas

Servus Hackschnitzel,

der Hydraulikzylinder ist doppelwirkend aber sehr klein Kolbendurchmesser 15mm. Die Gasfeder sollte das schon packen die drückt 300N, wenn es mal klemmt... gute Frage , aber mit Gewalt wollte ich dann die Säge auch nicht aus dem Schnitt ziehen?!?

Die Schmierung erfolgt über eine 12V Pumpe die ich über eine Art Poti in der Drehzahl regeln kann,den Pumpensatz habe ich schmäler gemacht und damit das Fördervolumen schonmal gedrittelt, und über ein Drosselventil in der Leitung kann ich auch nochmal die Menge regulieren. (Im Ursprungszustand hat die Pumpe mal 3L/min gemacht ist definitiv ein bissle viel!!)



Gruß
Basti



http://www.youtube.com/watch?v=2NafofIXYsA

@basti

Moin Moin,

bis wann machst du mit deiner Säge den ersten Test ?

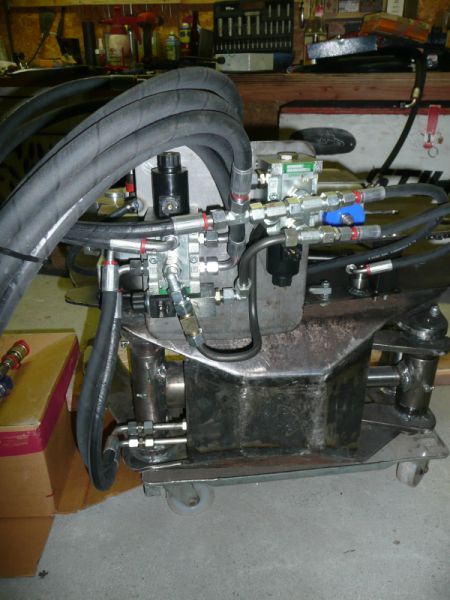

Ich hab gestern morgen noch ein wenig weiter gebastelt. Die Hydraulik ist nun fertig angeschlossen und die Leitungen für
die Kettenschmierung sind auch fast fertig.

Jetzt muß ich noch die Leitungen für den Kran vorbereiten. ( Vorlauf und Rücklauf für die Hydraulik sowie eine Druckluftleitung
mit Druckminderer für den Öltank )

Ich bin mir noch nicht sicher ob ich die Säge gleich lackieren soll oder ob ich zuerst mal einen Probelauf mache
und wenn alles funktioniert dann lakiere.
Warscheinlich am besten zuerst mal einen Test machen.
Im Wald habe ich ein paar Eichengiepfel liegen die sind schon umgesägt an diesen könnte ich die Sache mal testen.


Gruß Hackschnitzel

ich habe jetzt sowas noch nie im einsatz gesehen..aber ich denke ihr müßt nach jedem schnitt absetzten und nachgreifen oder ?....wäre es da nicht gut einen anschlag eventuell verstellbar hinterm schwert zu haben damit beim nachsetzten mit dem greifer die abschnitte gleich lang werden

thomasderbaumeister hat geschrieben:ich habe jetzt sowas noch nie im einsatz gesehen..aber ich denke ihr müßt nach jedem schnitt absetzten und nachgreifen oder ?....wäre es da nicht gut einen anschlag eventuell verstellbar hinterm schwert zu haben damit beim nachsetzten mit dem greifer die abschnitte gleich lang werden

@thomasderbaumeister ließ mal den ersten Beitrag von mir

mhh hab ich wohl überlesen aber sowas meinte ich

Moin,

ja ein Anschlag kommt bei mir auch noch dran. Als nächstes muss ich mal den Drucklosen Rücklauf und die Steuerkabel am Kranarm verlegen (das wird ein ganz schönes Gefrickel) außerdem kommt noch ein Bedienhebel mit zwei Tastern an den Steuerblock vom Kran hin. Und die Aufnahme für den Rotator am Greifer fehlt auch noch!
Naja nocbh einiges zu tun bis zum ersten Test!! Und am Dienstag ist erstmal Brennholzversteigerung bei uns falls ich was ergattere mache ich dann nächste Woche erstmal Holz.

Gruß
und schöne Weihnachten
Basti

@ basti620 und Hackschnitzel
Woher habt ihr euere Hydraulikmotoren, Hydraulikteile und Sägeschwerter?

Hallo

Mich würde interessieren wie ihr das mit der Spannvorrichtung und der Ölbohrung für die Kette gelöst habt wenn möglich könnte ja einer von euch mal ein detailbild einstellen


Gruß Ritze

Servus zusammen,

@ Fiat: mein Sägemotor stammt von einem Siloblockschneider den ich mal geschlachtet habe, das Getriebe ist ein Eigenbau. Die weiteren Hydraulikteile kaufe ich übers Internet Schläuche z.B. bei Hytec oder Otto, bei Verschraubungen schau ich immer in der Bucht nach Kiloware da kann man noch das ein oder andere Schnäppchen machen.
Das Schwert das Ritzel und die Kette sind von Hydraulprodukter.

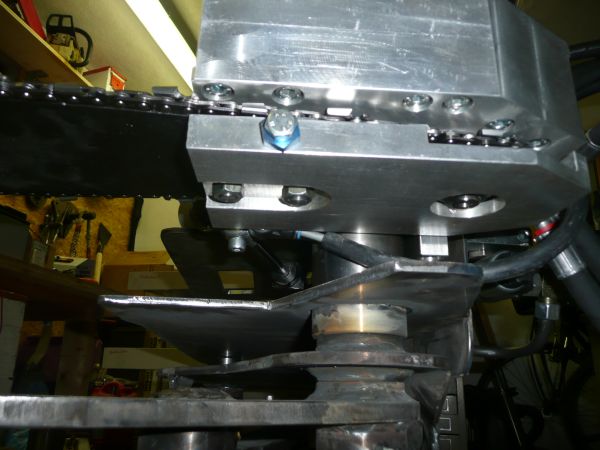

@Ritze: die Spannvorrichhtung sitzt in meinem Kettendeckel und ist ähnlich aufgebaut wie bei älteren Motorsägen mit Spannschraube nach vorne, ich mach Morgen mal Detailbilder.

Gruß
Basti
