Meine erste Wahl für sowas wäre eine gezogene Keilwelle mit passenden Buchsen zum aufklemmen!

Hallo,

eine Keilwelle ist sicherlich eine Möglichkeit, aber welchen Durchmesser müsste diese haben, bzw. wie willst du die Sägeblätter befestigen.

Ich denke so 40mm sollte sie schon haben, kommt aber drauf an wo und wie sie gelagert wird. Zu den Keilwellen gibt es passend aufsteckbare ich sag mal Buchsen, bei denen man nen Ansatz ran drehen kann und Gewinde drauf schneiden um das Sägeblatt zu befestigen.

zwischen frage ... weis jemand wo ich ein sägeblatt mit mindestens 1m durchmesser her bekomme ?

100cm-durchmesser-breites-sageblatt-t78076.html

A.

Hallo zusammen. Mich würde mal interessieren was die Berufsgenossenschaft zu solch einen Eigenbau sagt. Gibt es da schon Meinungen?

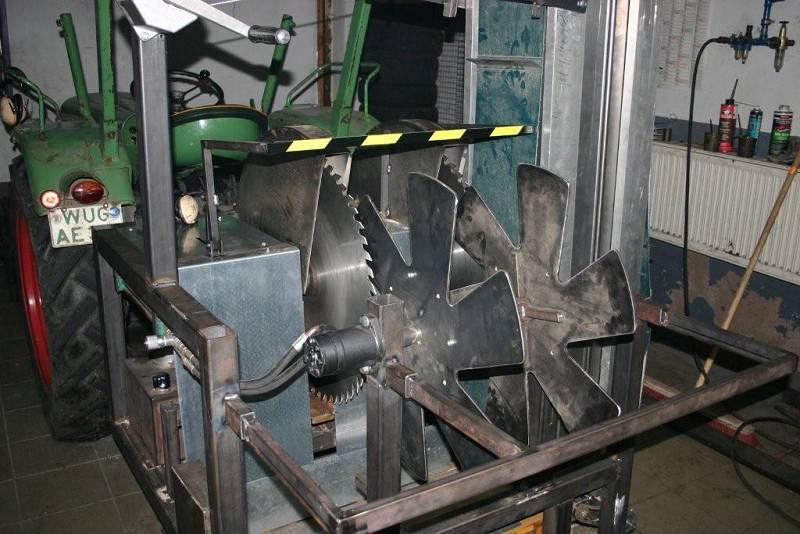

wwkauz1 hat geschrieben:So, nach Genehmigung des Erbauers hier auch die Bilder:

Hallo zusammen,
mein Name ist Michael und komme aus der Nähe von Kassel.
Zusammen mit einem Freund wollen wir uns, wie auf Seite 4 gezeigt, eine Doppelsäge bauen.

Die schwierigste Frage für mich ist, was für Hydraulikkomponenten sind dafür geeignet?
Kann mir jemand sagen was für eine Hydrulikpumpe und was für Hydraulikmotoren für Einzugsstern und Förderband man nehmen sollte?
Zudem frage ich mich wie ich die Drehzahl regeln kann, einfach mit einem Drosselventiel?
Bekommt man damit so niedrige drehzahlen die ich brauche?

Ich denke das der Einzugsstern mit max. 6 Umdrehungen und das Förderband mit max. 20 Umdrehungen drehen sollte.

Dann braucht man ja noch einen Megenteiler der aus einer Pumpe zwei getrente Ölkreisläufe macht, hat dafür einer eine Idee?

Danke schonmal.

Gruß Michael

Hallo Zusammen
Ich bin eine Trommelsäge am planen. Jetzt noch eine Frage: Habt ihr auch eine Kunststoffplate zwischen Trommel und Sägeblatt angebracht? was habt Ihr dort für einen Abstand auf beiden seiten zwischen Trommel und Sägeblatt?
Danke

Hallo. Was für eine Länge haben eure Förderbänder an der Trommelsäge?

Hallo,

ich bin gerade auch dran mit einem Kollegen eine Trommelsäge zu konstruieren. Wir werden dann auch 2 Stück davon bauen.
@Zupi:
-Weißt du zufällig noch welche Hydraulikmotoren du verbaut hast?
-Welche Pumpengröße wurde verbaut?

-Wie änderst du die Länge der Holzscheite? Ich plane entweder die Längenverstellung mit einem Hydraulikzylinder oder mit einer Hebelmechanik ähnlich der Vogesenblitz Trommelsäge dies zu lösen.
-Mit welcher Drehzahl wird das Sägeblatt angetrieben?
-Wie groß sollte der Öltank sein?

Gibt es Dinge an deiner Trommelsäge die du ändern würdest? Läuft sie weiterhin gut? Wir planen die Säge auf einem Fahrgestell. Der Kollege hat nur einen 30ger Eicher, welche es mit der Hydraulik nicht packt. Ich hoffe ich kann die Säge dann auch von der Leistung her mit unserem 14PS McCormick antreiben. Du schreibst ja das die 12 PS erstaunlich gut gereicht haben.

Gruß Holzer90

Hallo an alle,

hat von euch schon jemand eine Trommelsäge mit verstellbarer Scheitlänge gebaut?
Mich würde interessieren wie der Mechanismus funktioniert.

Wäre nett wenn sich jemand melden würde

Gruss

Distiller

Ich schliesse mich an,bei mir in der Werkstadt steht auch ein angefangenes Projekt.

Servus,

Da ich mir auch demnächst eine Trommelsäge mit variabler Schnittlängen Verstellung bauen möchte, hab ich mir schon die ein oder anderen Gedanken darüber gemacht wie ich das eventuell lösen könnte!
Gleich vorweg ich weis noch nicht ob es so funktioniert wie ich das geplant habe da ich die Säge noch nicht gebaut habe bzw das System noch nicht getestet habe aber ihr könnt mir gerne schreiben was ihr davon hält
Der untere Teil der Trommel besteht aus drei Teilen die ineinander gesteckt sind, somit wird er in der länge verstellbar und es ist immer noch eine ordentliche Führung der Holzstücke gewährleistet. Durch verstellen vom Anschlag unten stellt man dann die jeweilige Schnittlänge ein.

LG Rene

Hallo,

klinke mich mal hier ein.
Mein Name ist Jost Mario und bin auch gerade an der Planung meiner Trommelsäge diese wollte ich gerne
nach diesem Vorbild bauen:
[youtube]6wEmRkcQA6E[/youtube]
https://www.youtube.com/watch?v=6wEmRkcQA6E

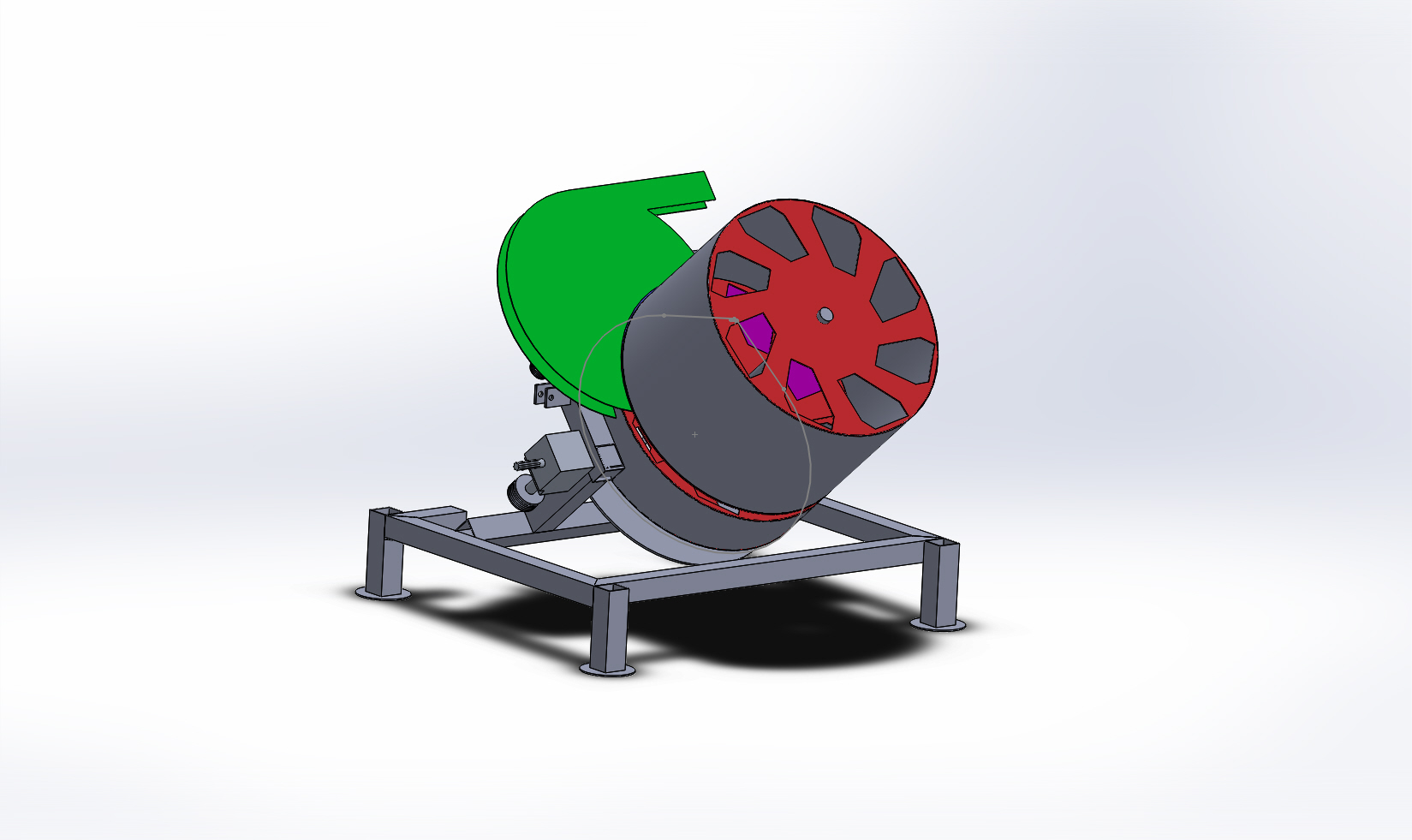

hier meine bisherige Konstruktion.

Ein paar Fragezeichen hab ich noch im Kopf, wie ich z.b. die Sägeblattbefestigung auf der Welle mache.
Denke es wird ein 750 mm Sägeblatt werden den Trommelantrieb wollte ich dann mit einem Hydraulikmotor machen.
Quasi von der Zapfwelle auf ein Winkelgetriebe von dort mit 2 Riemenscheiben auf die Sägeblattwelle und von der Sägeblattwelle mit einem Keilriemen zur Hydraulikpumpe die den öldrück für den Hydraulikmotor zur Trommeldrehung erzeugt.
Alternativ mit einem Elektromotor zur sägeblattwelle um die Säge auch elektrisch antreiben zu können.

Jemand Ideen oder vorschläge, zeichnungen etc.
Leider hat man ja keine kontaktmöglichkeiten zu dem Erbauer der Youtube säge........

Gruß Josty

Ich habe mir für meine Säge eine fertige Welle mit Aufnahme fürs Blatt gekauft und zwar diese hier:
http://www.ebay.de/itm/Kreissagewelle-f ... SwD0lUeNf4
Da kannst du auch die passende Riemenscheibe auswählen.
Anosnsten musst du dir selbst was drehen.
