Hallo,an alle Hydraulikexperten hier,kurz vor der fertigstellung eines selbstgebauten ,massiven Liegenspalter auf einem Fahrgestell,macht es mich immer noch stutzig,das die 38ccm Pumpe ,mit Zapfwellengetriebe 1zu 3,8 meinen 67Ps Deutz 6807 ,richtig fordert,eigentl.hat der Schlepper gut kraft an der Zapfwelle! Mit der 1000er als Sparzapfwelle hats keinen Wert,weil er runterwürgt ! Die Pumpe leistet bei voller Drehzahl 80ltr. Min.und bis 220bar,angetrieben wird ein sehr großer Hydraulikzaylinder mit 150mm außen ,70er Kolbenstange und 70cm Hub! Das HydrauliK Steuergerät läßt bis 80ltr. durch,als Tank dient ein 60ltr. Baggertank,mit einem sehr großen Rücvklauffilter,alle Schläuche und Anschlüsse habe ich bei Hansa Flex ,mit dem größt möglichen Durchgang anfertigen lassen,kann es sein das der Rücklauffilter sich teilweise zugesetzt hat ,und deshalb so ein hoher kraftbedarf einstehen kann ? Außerdem erwärmt sich das öl schon nur vom testlauf,auf 50Grad,wenn ich erst loslege, dann weißich auch nicht,ob es nicht zu heiß wird ? Mfg.H.Sch.

Hmm, mit diesen Daten braucht die Pumpe schon etwa 33 kW/45 PS - aber nur beim Maximaldruck und 540 UpM Nenndrehzahl.

Hast du schon den Druck beim drucklosen Umlauf gemessen?
Eventuell ist das ein "falsches" Steuergerät und arbeitet ständig gegen das Druckbegrenzungsventil ...

Welches Steuergerät?
Welche Schlauchdurchmesser?
Welcher Rücklauffilter?
...

Mehr Input!

A.

https://www.hytec-hydraulik.de/hydrauli ... l.html#v02 es ist das 80ltr. Steuergerät,als erst info,Filter muss ich mal schauen,ich meine 12Bar rücklaufdruck,gelesen zu haben ,schau ich noch mal nach ! Gruß H.Sch.

Der Rücklauffilter nennt sich PUROLATOR PC 230 MIC 25 steht nur 10Bar drauf,und 120grad zulässige Temperatur,eventuell ist der Rücklaufdruck übers Steuergerät mit 35Bar,die Ursache? Gruß H.Sch.

Entschuldigung ,aber nur 70 cm Hub .......
Das Projekt kannst gleich in die Tonne treten ,das wird nie was gescheites .

Moin
Wenn ich auf den Link von Dir klicke, dann sehe ich 2 Doppel wirkende Steuergeräte, hast Du den genommen, mit den 2 Hebel?
Kann es sein das Du die Anschlüsse für den Zylinder vertauscht hast?
.
manchmal eine Skizze, wie Du das Steuerventil angeschlossen hast.

Hallo,
schwer zu sagen wo da der Hase im Pfeffer sitzt. mein Eigenbauspalter mit noch grösserem ZYlinder, braucht sehr wenig Kraft und Dank Eilgangventil ist er jetzt auch schnell genug. Hab rechnerisch 40to Druck bei 200bar.
Hab deshalb einen Versuch mit einem Hatz Diesel mit 7Ps gemacht, aber den würgts auch sofort ab. Aber am 8006 Deutz hörte man bei leicht erhöhtem Standgas keine Drehzahländerung wenn der Spalter auf Druck ging. Deshalb der Versuch mit dem Hatz.
Bei meinem Jonny hört mans wenn die Klima zuschaltet an der Drehzahl.
Also ich würd ne kleinere Pumpe nehmen, falls sonst keine Engstelle zu finden ist, und Eilgangventil dazu.
Gruss Christian

Fortschritt hat geschrieben:Der Rücklauffilter nennt sich PUROLATOR PC 230 MIC 25 steht nur 10Bar drauf,und 120grad zulässige Temperatur,eventuell ist der Rücklaufdruck übers Steuergerät mit 35Bar,die Ursache? Gruß H.Sch.

Sind das gemessene 35 bar, oder woher ist der Wert?
Ein Rücklauffilter mit 10 bar bedeutet üblicherweise, dass bei stark belegtem Filter ab 10 bar Staudruck ein Bypassventil öffnet, und das Öl ungefiltert in den Tank fließt -
weil es sonst den Filter ja zerreissen würde ...

Eine denkbare Fehlerursache wäre, dass du das STG für zukünftige Erweiterungen mit "Druckölweiterlauf" BU80-DW bestellt hast, der Druckölweiterlauf aber blindgestoppelt ist,
weil da eben noch nichts dran hängt.

edit:

Max. Rücklaufdruck: 35 bar

Ah, der Wert stammt aus der Beschreibung. Steuergeräte funktionieren bei allzu hohen Staudrücken im (drucklosen) Rücklauf nicht oder nicht gut.

A.

hallo,danke für die detalierte Aufdröselung,nun,das mit dem Bypass Ventil wußte ich nicht,andererseits,würde ich gerne den Versuch unternehmem,,ohne Filter .den Rücklaufschlauch anzuschließen,es wird lediglich ein neuer(Lagerware) Hydraulikzylinder für den Spaltkeil,und ein 2ter kleinerer ,für die Hubklappe betrieben! Es ist ein Projekt,das mir noch ein paar Jahre rückenschonendes arbeiten ,bei dickeren Stämmen ermöglichen soll,werde bei es auch nochmal hier mit Bildern reinstellen,es fallen nur vielleicht 10-20rmtr. an,also die Maschine wird nicht extrem belastet,sollte es da nicht ohne Filter gehen ? Mfg.H.Sch.

Ja,außerdem ist ein Drucköl weiterlauf beschrieben , könnte ja auch ein Fehler sein?

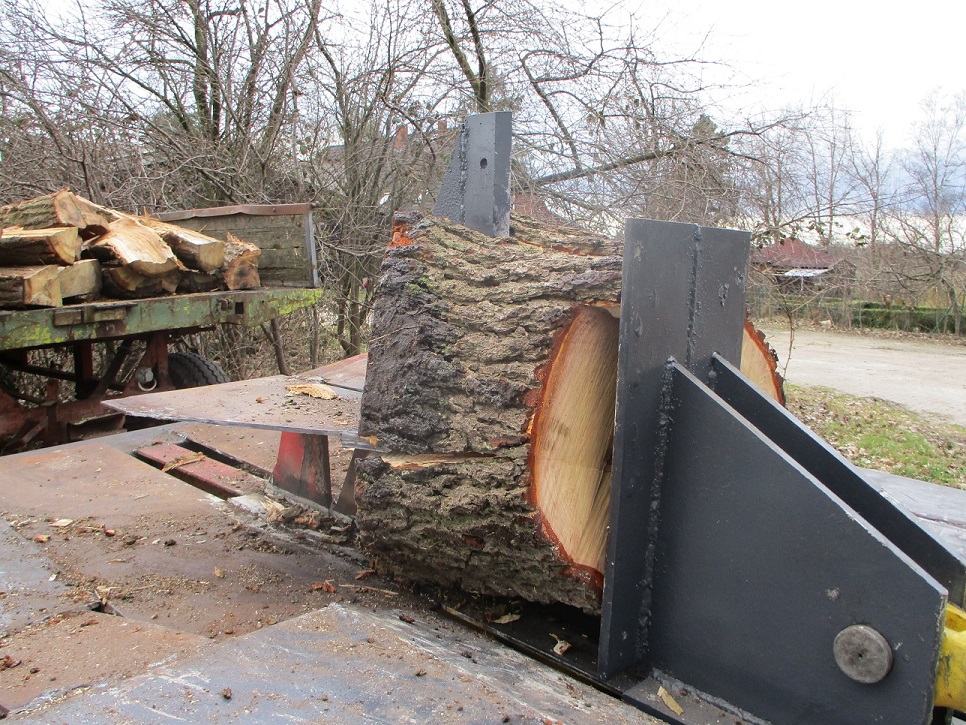

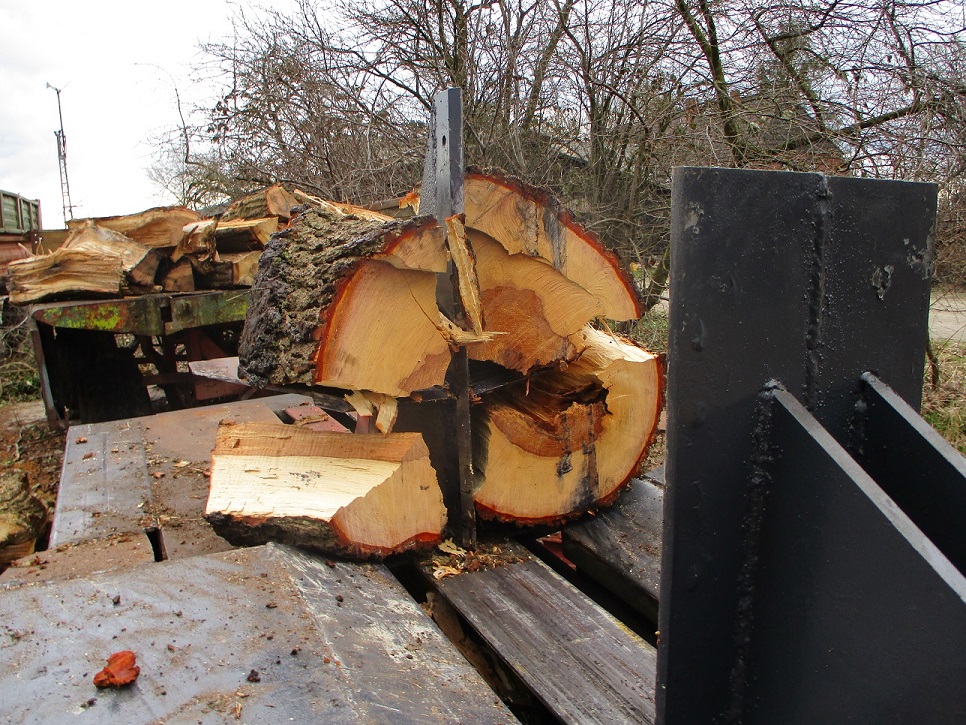

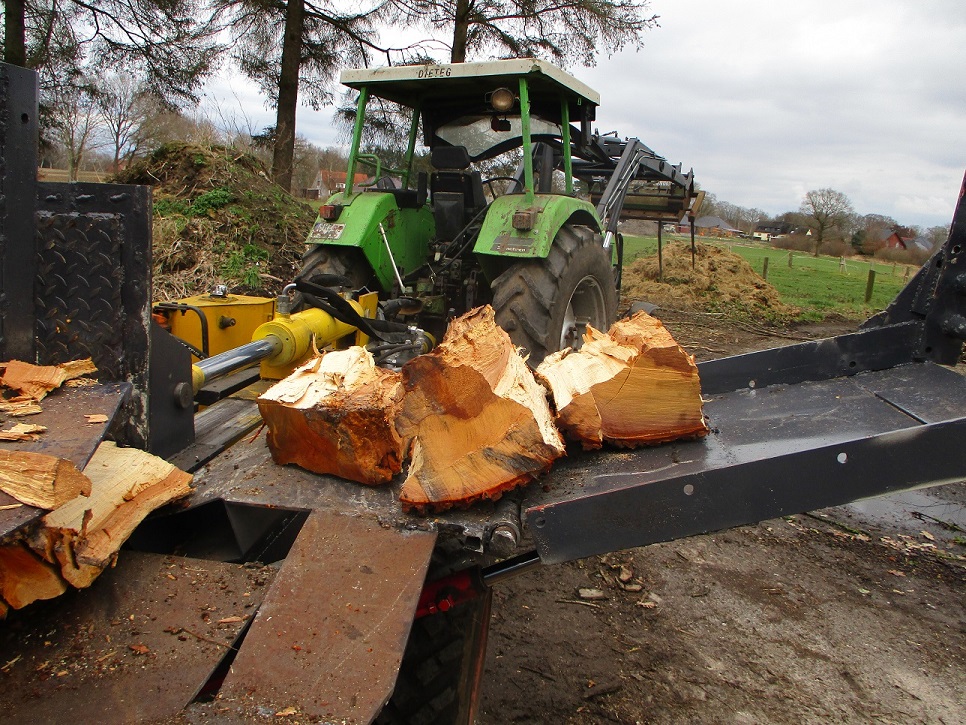

zum ersten mal,erster Test des Kraftmonsters,das Problem mit dem schnell zu warm werdenden Öl ,kann erst vernachlässigt werden,brauche nur Standgas ,genug Kraft !Mfg.H.Sch.

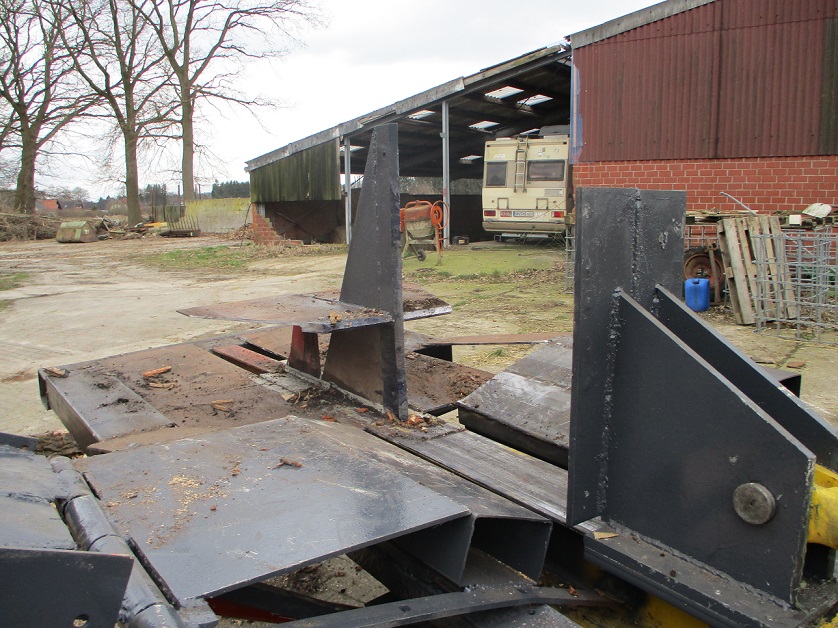

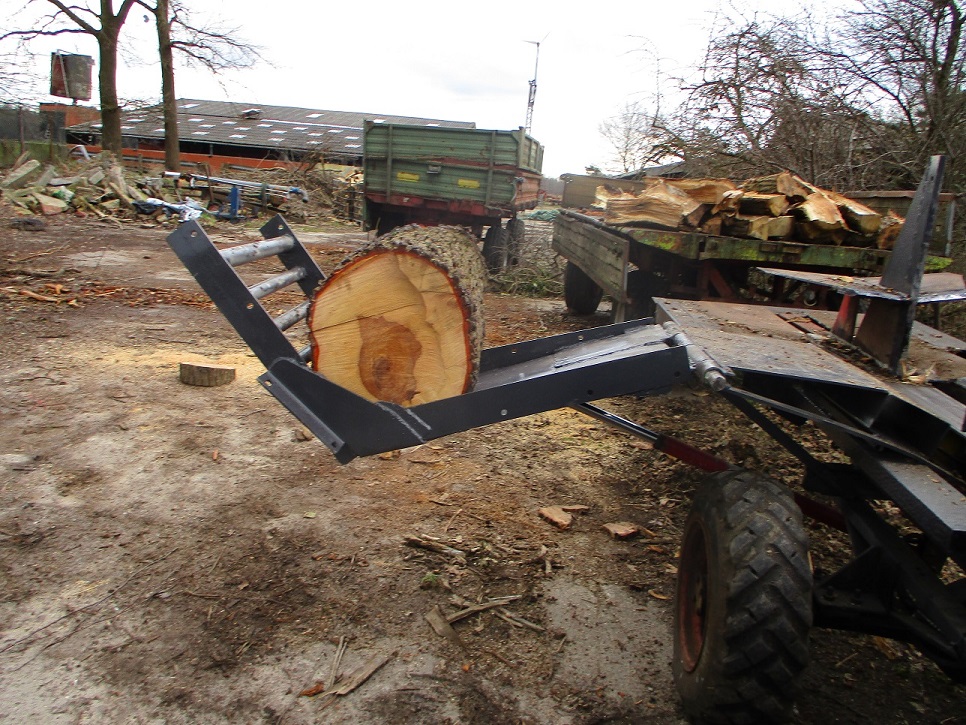

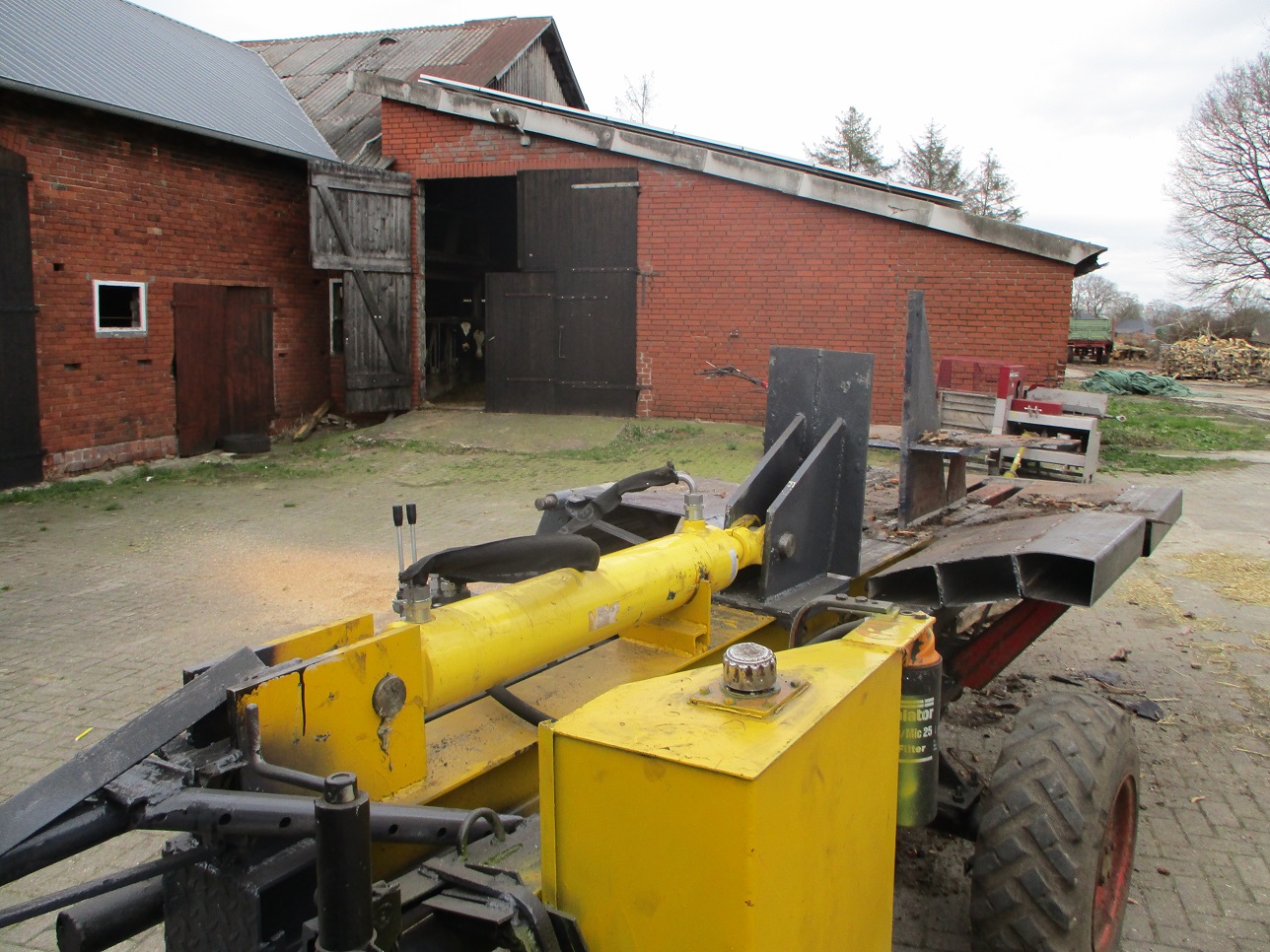

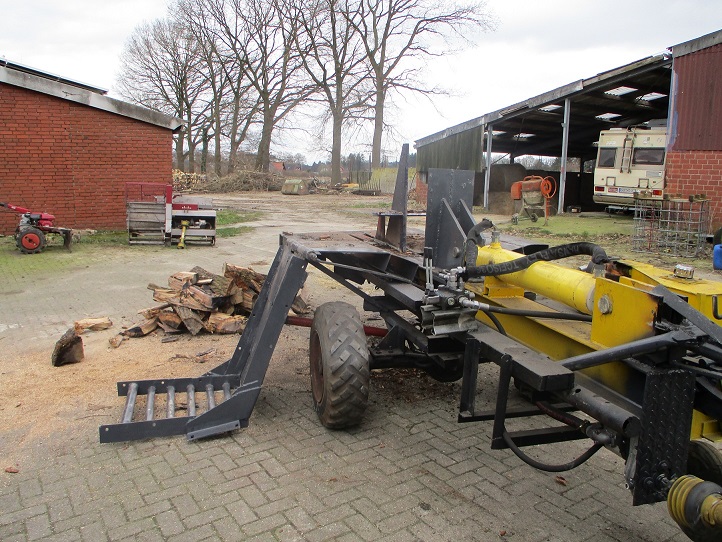

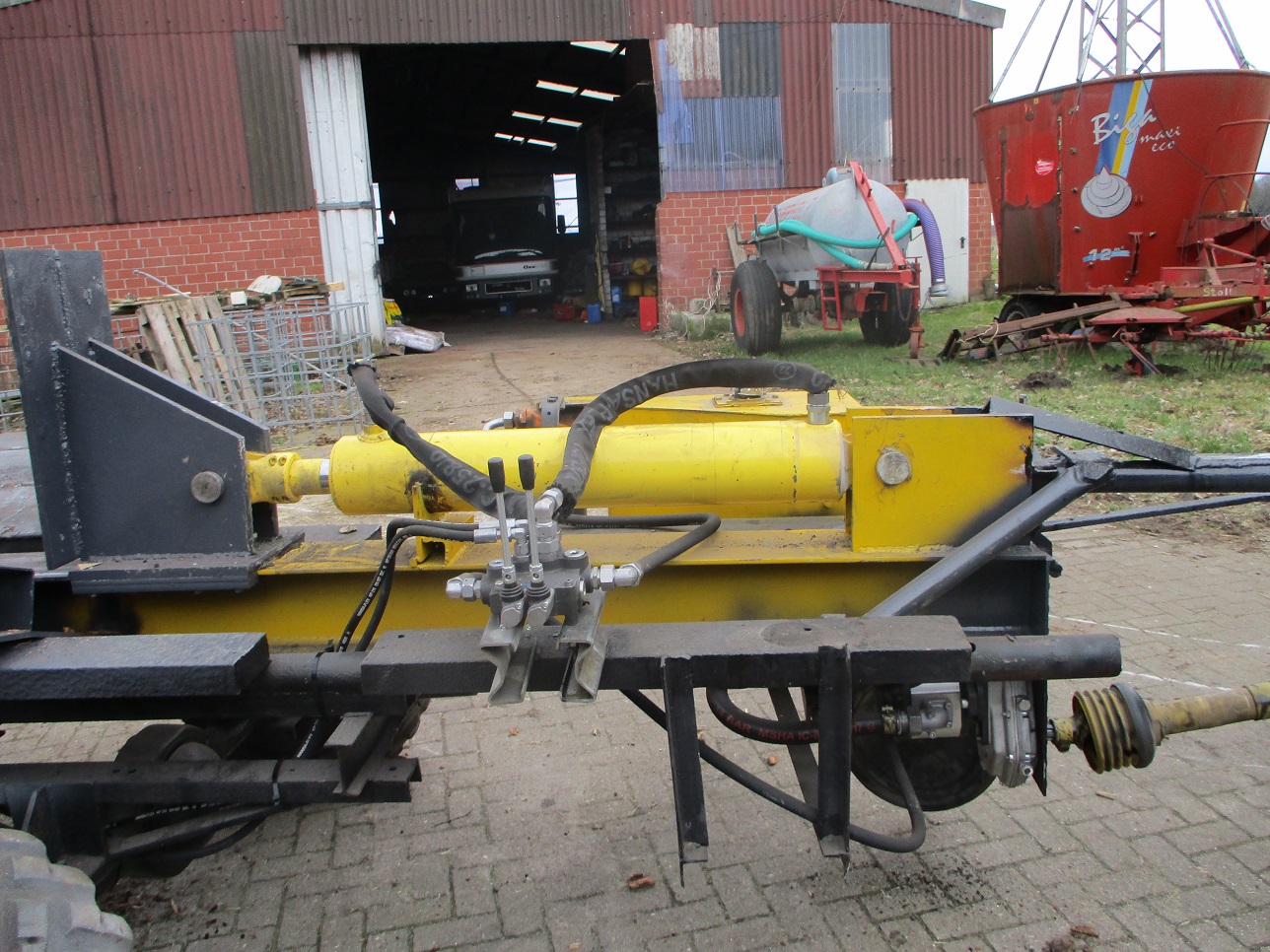

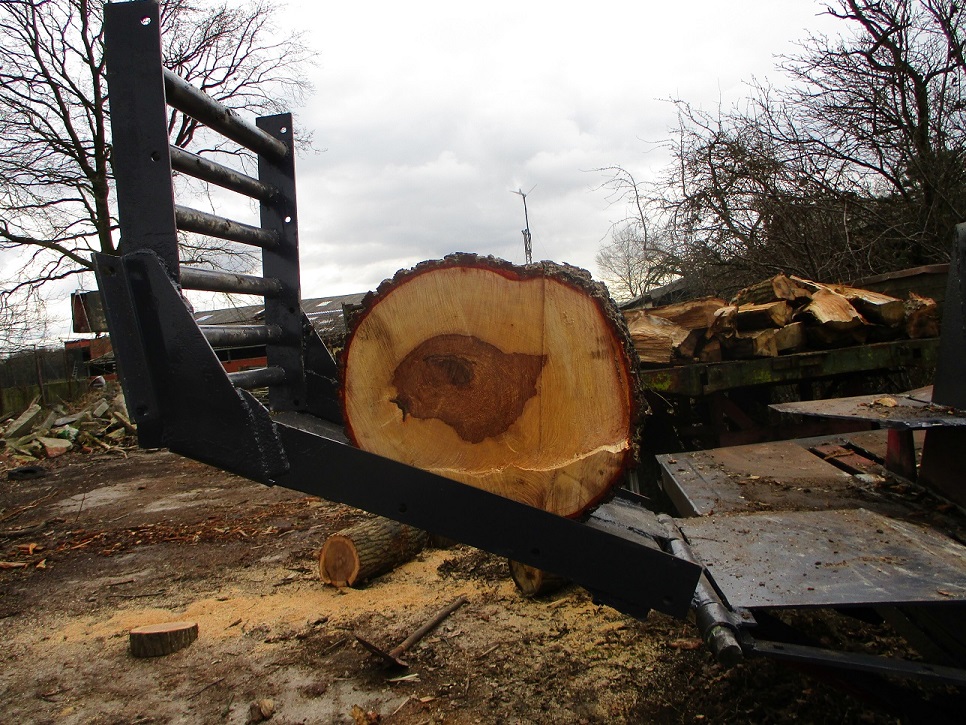

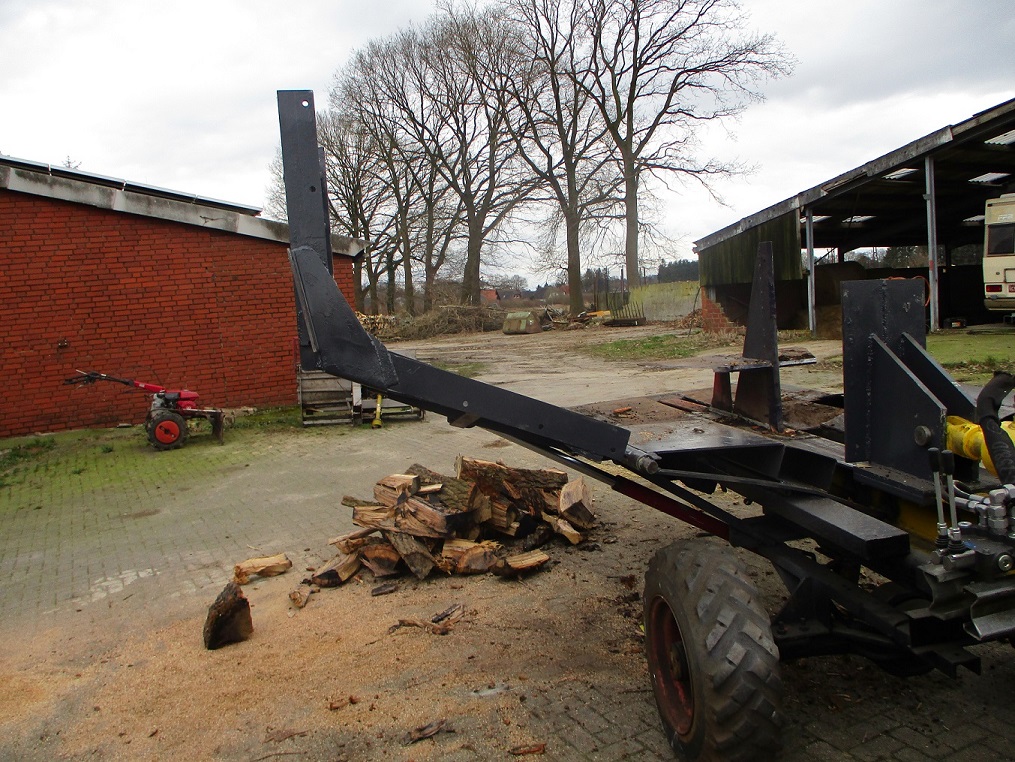

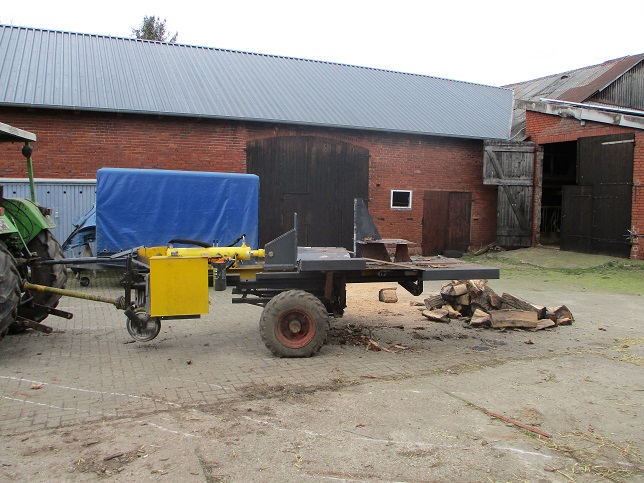

Mußte mal wieder die Bilder bearbeiten,waren mal wieder zu Groß,also denn noch hier etl. Bilder ,Gruß Hermann Sch.

Hallo,
sehr stabil die Maschine; warum hast du den Spaltbereich so stark erhöht? das behindert doch beim Zurückziehen der noch nachzuspaltenden Stücke. Ich hab das komplett eben gemacht und find die Viertel oder sechstel schon schwer genug.( liegt vielleicht an mir, seh nicht aus wie Schwarzenegger)
Wie hast du die Höhenverstellung des Messers gelöst? sieht man auf den Bildern nicht.
Gruss Christian

Moin
Warum machst du extra einen neuen Thread auf.
post1859196.html#p1859196

@Englberger,nun beim Spaltbereich,mußte ich so hoch rausgehen,da das vorhandene Fahrgestell,leider von den Abmessungen,mich verdonnert hat,den Kompromiß,über die Achse zu gehen,und den Hubstempel,etwas seitlich versetzen,ansonsten,aber ,nicht unbedingt ein Problem,bei der Arbeit,habe keine hunderte Rmtr. liegen ! Achja das Spaltkreuz ist fest,ja da muß man bei knorriger Eiche genau schaun,wie man den Stamm bettet,war mir zuviel Aufwand das verstellbar zu machen,mal schaun ,ob ich es zur nächsten Saison ,doch noch ändere ! Mfg.H. Sch. @Zement,nun vielleicht bin ich ja zu doof,ja ich habe ein neues Thema aufgemacht,nach 2-3 vergangenen Tagen bzgl. der Ölerwärmung,nun in der Anwort auf meine ersten Themen,bekam ich keinen Datei Anhang geöffnet,konnte also keine Bilder reinstellen,wieso mußt du das kritisieren,bin hier nur noch selten,bin vielleicht mit bald 65 Jahren nicht mehr so Landtreff System affinin,. andererseits bin ich hier seit20027 dabei,das ist denn schon eine andere Kohorte nachgewachsen ! mfg.
