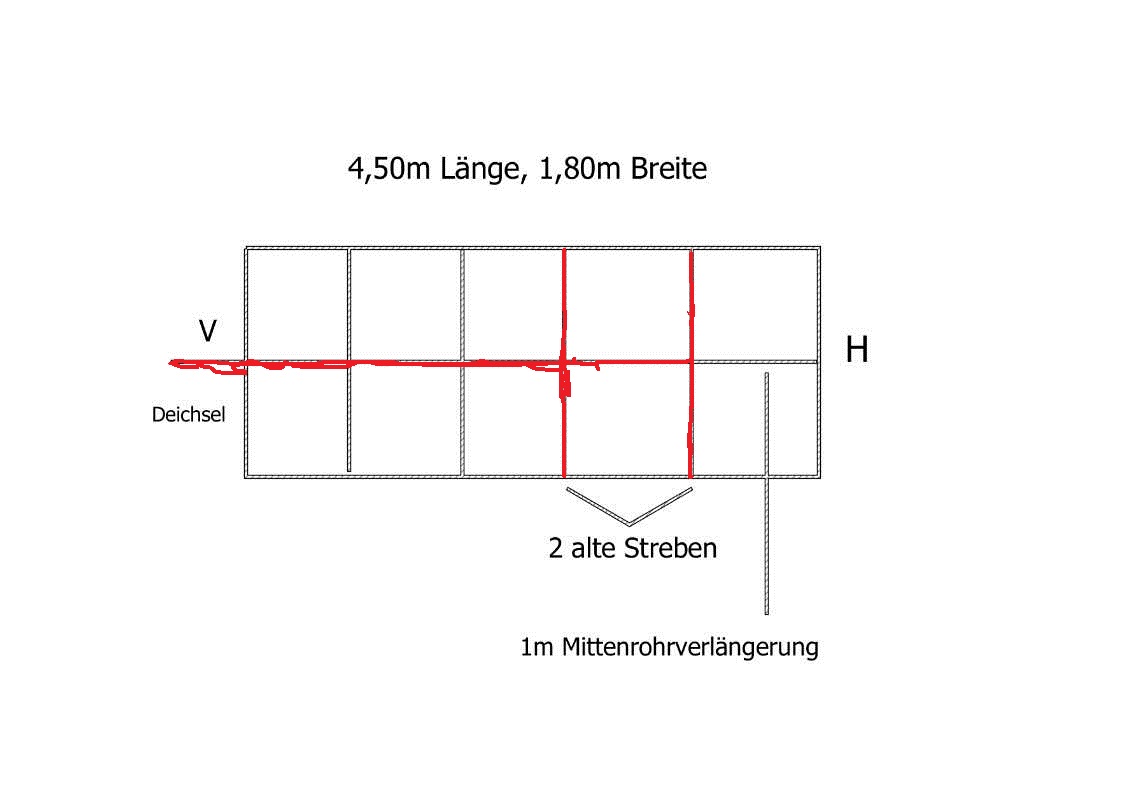

Zur Sicherheit hier noch der Istzustand Rot markiert!

Achso, ja, alle Klarheiten beseitigt.



wenn du nach hinten verlängerst, würde ich die hinterste Querstreben aber stabil abstreben, falls du mal nen dicken Brummer hinten mit dem Kran raufziehst... (Also nochmal schräge Streben zur Achse runter, jeweils in der Mitte zwischen Zentralstrebe und Aussenstrebe).

Sehr interessantes Thema - bitte nicht mit Bildern sparen

Stefan: OK, das mit dem Abstützen werd ich mal abspeichern.

Aber auf meine eigentliche Frage bist du nicht eingegangen!?
Welches Hohlprofil, ??mm mal ??mm und Materialstärke?
Ich hab mal bei Köstner.de geschaut da würde mich das 100x50x6mm Hohlprofil bei insgesamt 15m schon um die 600€ plus Versand kosten. Wobei ich nicht weiß ob da der Zuschnitt schon dabei ist.

Welche Größe würdest du nehmen um auf der sicheren Seite zu sein?

Ich hab mal bei Köstner.de

Hier

http://www.xn--kstner-wxa.de/

Hast schonmal bei Metallbauern in der Gegend rumgefragt, ob sie dir was mitbestellen können?
Welche Höhe/Breite/Materialstärke hatte das C-Profil das du Seitlich entfernt hast? Wie willst du die Rungen machen?(Besoonders die untere Anbindung an den Rahmen ist von Intresse...)

Hallo Lodar,
ich glaube das kannst du aber preiswerter bekommen. Über ebay habe ich bei diesem Händler gute Erfahrung gemacht. :


http://stores.ebay.de/awn-stahl/Rohre-/ ... d=89200477

Versandkosten Berechnung nur einmal ! (steht dort in der Artikelbeschreibung) Könnte also preiswerter werden.

http://www.ebay.de/itm/100cm-Rechteckro ... 1696wt_899

Und wenn du gut verhandelst, ist es außerhalb der Bucht meist noch preiswerter.
http://www.awn-stahl.de/unternehmen.htm

Der Metallbauer vor Ort ist aber meist am preiswertesten ! Wenn du da was mitbestellt haben willst, wirst du aber immer 6m Stangen nehmen müssen, weil der Dorfschmied nicht alle möglichen Reste auf Lager legen will.

Mein Fehler!

Koestner.de, da wird dir geholfen.

http://www.koestner.de/uploads/media/Tr ... sliste.pdf

Position B28 Stahlbauholprofile.

Das seitliche C-Profil hatte 120x40x4mm und die Querstreben 50x40x6mm.

Für die Rungen will ich Rohre von meinem Bullenstall ausbauen und möglichst halterungen an die Seite schweißen damit ich die Rungen abnehmen kann.

Servus Brennholzfan:
die Firma hab ich schon im Auge. Die Preise bei Ebay sind ungefär so wie die bei Köstner.
Wie es auserhalb Ebay ausschaut werd ich dann noch abchecken!
Natürlich werd ich mir verschiedene Angebote einholen. Ich hab im Moment nur das Problem daß mein DX nicht Einsetzbar ist wegen der Kotflügel. Sonst könnte ich mir die Stangen in der Nähe selbst abholen, naja vielleicht wart ich ja noch bis er wieder läuft, äh fährt.

Servus,

die PDF Preisliste ist lt. Info in dem PDF von Januar 2010, ist also fraglich wie aktuell das ist.

cu

Johannes D.

Ich bin davon ausgegangen daß die noch Aktuell ist. Genaueres werd ich bei eventuellen anfragen erfahren.
Aber zuerst muß ich mich mal für ein Holprofil entscheiden.
Und das erweist sich als nicht einfach.

Ich würd mal sagen das Profil wäre schon das Richtige, 6mm ist vor allem gut wenn noch Rungenaufnahmen aufgesetzt werden.(Ausserdem wäre z.B. ein 80x40x5 teuerer.... laut deiner Liste...)

Wie willst du jetzt deine Querprofile machen? wie gesagt ich würd mir I-Träger aus Flacheisen selbstschweißen, damit man aussen auch leicht schräg anspitzen kann... (Wie die U Profile der Achsaufnahmen) Materialstärke wie diese Querträger über der Achse... und Abmaße auch.

die Querstreben 50x40x6mm.

die meinte ich eben nicht... Aber wenn du die aufgehoben hast könntest sie für die Verstrebung Achse/hinterste Querstrebe verwenden...

Ich hab im Moment nur das Problem daß mein DX nicht Einsetzbar ist wegen der Kotflügel. Sonst könnte ich mir die Stangen in der Nähe selbst abholen, naja vielleicht wart ich ja noch bis er wieder läuft, äh fährt.

Hast ja dann Zeit Angebote einzuholen...

Djup-i-sverige hat geschrieben:Ich würd mal sagen das Profil wäre schon das Richtige, 6mm ist vor allem gut wenn noch Rungenaufnahmen aufgesetzt werden.(Ausserdem wäre z.B. ein 80x40x5 teuerer.... laut deiner Liste...)

Welches wäre nun das Richtige, bitte schreibs einmal aus denn ich kann es irgendwie nicht zuordnen.
Und die Querstreben würde ich dann mit dem gleichen machen!

das was du ausgesucht hast, kannst du schon nehmen.

100x50x6mm Hohlprofil

Und die Querstreben würde ich dann mit dem gleichen machen!

Das würde ich jetzt nicht machen.(warum auch?)

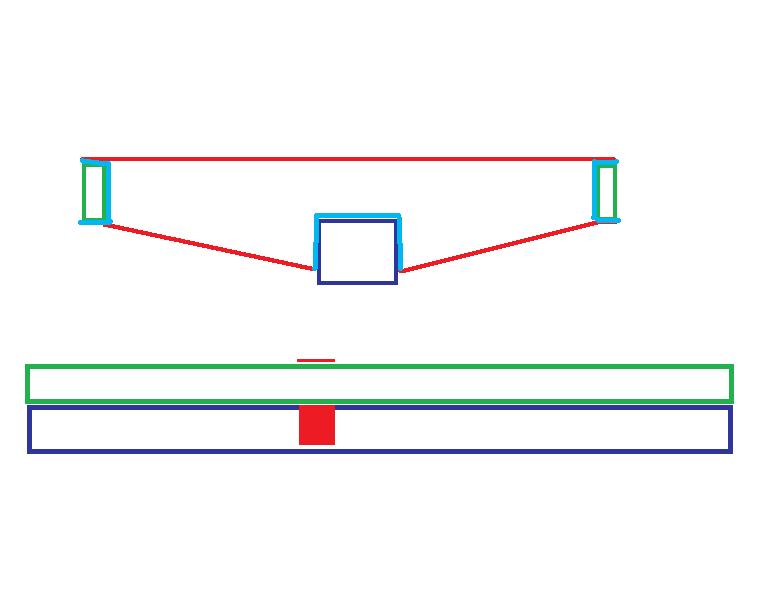

Die vordere und hintere Strebe muß ich ja eh die gleiche nehmen wie die Seitlichen. Vor allem möchte ich die 100mm höhe um eine Nut hineinzuflexen die sich auf dem Mittelholm fixiert und dadurch mehr Festigkeit erzeugt. Die Oberkante der Streben ergeben dann eine Höhe mit den bestehenden Streben.

Denkst du für die 2 zusätzlichen Streben im Vorderen Bereich könnte ich die 2 ausgebauten 50x40 verwenden?
Das würde mir dann knappe 100€ ersparen.

Auf jeden Fall steht jetzt fest: ich nehme das 100x50x6mm Hohlprofil für die Seite, vorne und hinten.
Da gehts dann Morgen mit dem Einholen von Angeboten los.

Und für die Rungen nehm ich einen Teil meines Bullenstalles (scheiß geflexe)

Wenn das mal kein Fortschritt ist?

Ach ja, über die Halterungen der Rungen zerbrech ich mir erst den Kopf wenn der Rahmen fertig ist!

Und für die Rungen nehm ich einen Teil meines Bullenstalles (scheiß geflexe)

das du aber, vor lauter Spaß an der Freud, keine tragende Elemente rausflext...

Die vordere und hintere Strebe muß ich ja eh die gleiche nehmen wie die Seitlichen.

warum?*grübel*

Denkst du für die 2 zusätzlichen Streben im Vorderen Bereich könnte ich die 2 ausgebauten 50x40 verwenden?
Das würde mir dann knappe 100€ ersparen.

Nö. ich meinte du kannst sie als Streben zwischen Achse und hinterster Quertraverse verwenden...

Ich würde die Quertraversen immer noch aus Flacheisen anfertigen....
