Funktioniert ja wunderbar! Merci!

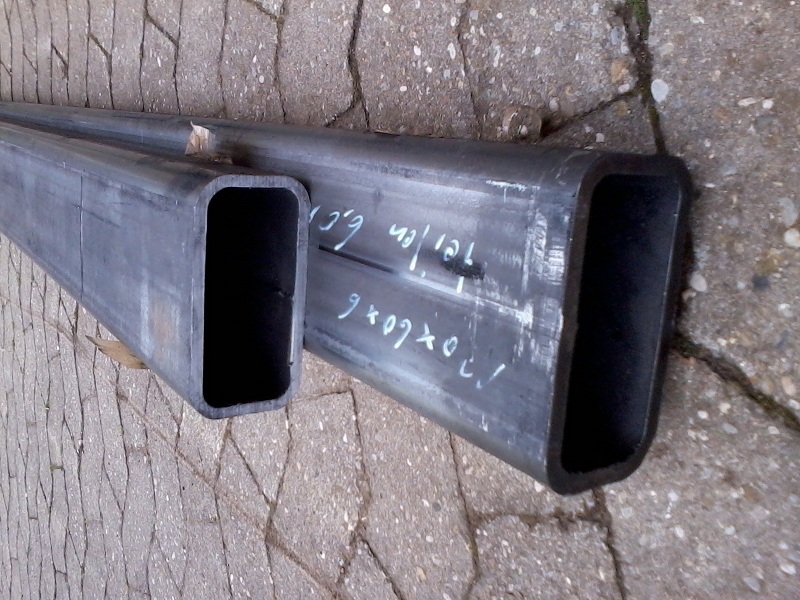

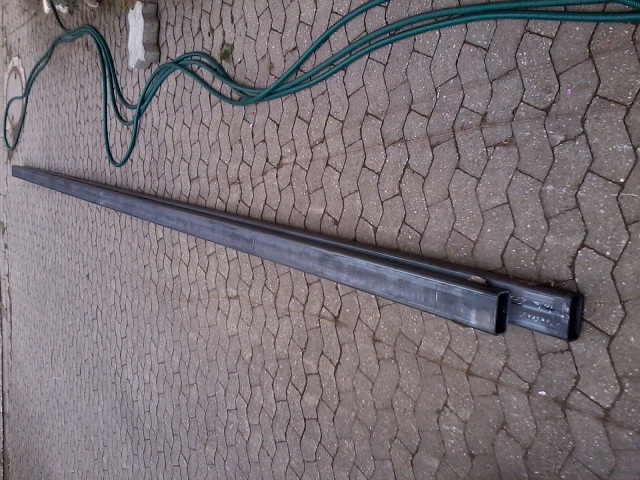

Heute sind die Profile gekommen, ich hatte sie mir kleiner vorgestellt als ich mir die Maße am Zollstock angeschaut habe.








Aber jetzt sind die letzten Zweifel weg daß sie zu schwach sein könnten.
Aber die besten Profile halten nur so gut wie sie geschweißt werden.
Schaun mer mal.

Na dann ran an die Säge und das Schweißgerät und ab geht´s

aber die sind wirklich ganz schön männlich ... aber lieber etwas stärker dimensioniert als wenn hernach sich was verbiegt wenn du mit dem Kran etwas ruppiger belädst

Meine Worte, so bin ich auf der sicheren Seite und habe Luft für eine 2. Achse oder was auch immer.
Ich denke das Material könnte 8 Tonnen vertragen, oder? Nur würde da meine "Mistbreiterachse" nicht mitspielen! Die Verstrebungen sind gegen die Profile schon sehr Papierig, aber die 4 Tonnen Mißt haben sie ja auch getragen.

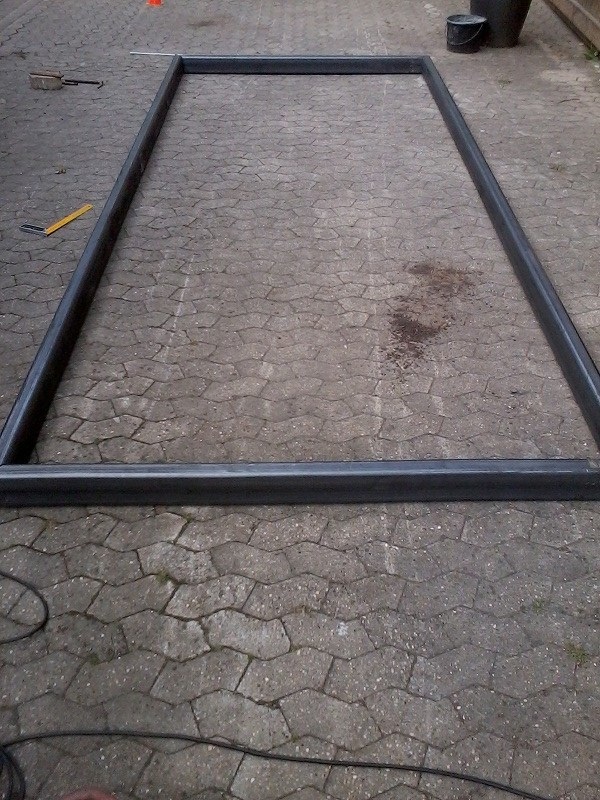

Jetzt sind die 4 Profile für den Hauptrahmen auf Gehrung geschnitten.

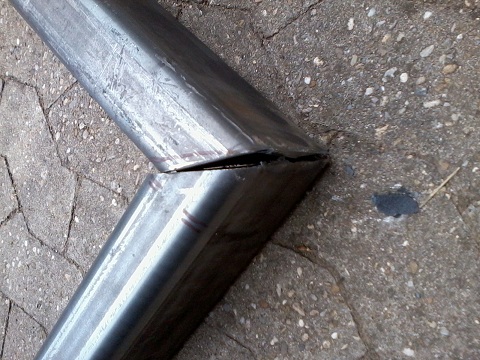

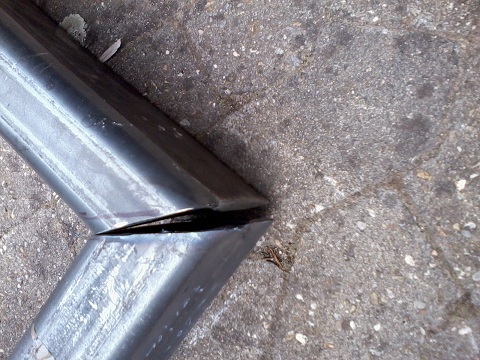

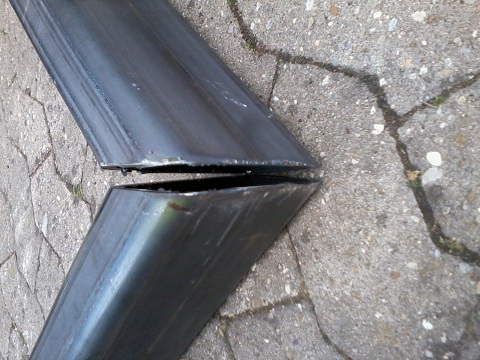

Wobei die Genauigkeit leider zu wünschen übrig lässt.















Es liegt natürlich auch mit darann, daß die Profile im Hof liegen der auch nicht gerade ist.
Ich geh davon aus daß ich die jetzt in mühevoller Kleinarbeit mit der Flex so anpassen muß daß die Gehrungsschnitte genau anliegen wenn der Rahmen im Winkel ist?!

Wie würdet ihr nun weiter vorgehen damit alles im Winkel ist und vor allem Hält?

Ich habe mir schon Magnetwinkel besorgt in der Hoffnung daß sie für mein Vorhaben taugen.

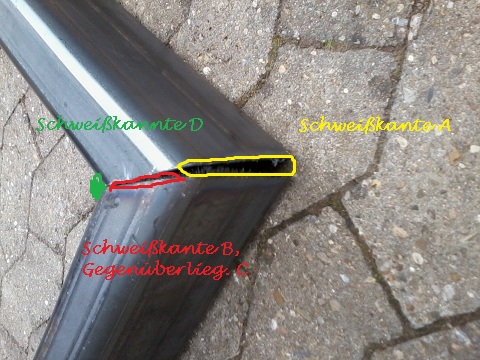

Ich schweiße mit einem Elektrodenschweißgerät! Wie muß ich die zu schweißenden Kanten anfasen?
Kante B und C vermutlich 30 Grad uber die ganzen 6mm Wandstärke?

Aber wie ist es bei A und D?

Fragen über Fragen!

Ich würde die Kanten (B+C)so ca 5,5 mm anfasen.
Wenn du "Freihand" 6mm abschleifen willst, wirst du dir evt. wieder (weiter) die Maße versauen.
Liebe einen Spalt zuschweißen als zu wenig anfasen, das ist ist meist stabiler.
Das Hauptproblem was ich sehe, sind nicht die 90 grad Winkel (dafür hast du dir ja Magneten besorgt),
sondern die Gefahr das der Rahmen "verdreht" zusammengeschweißt wird.
Da solltest du ganz besonders darauf achten.
Vorher alles auf eine Hilfskonstruktion legen, genau durch Unterleger ausgleichen und einmessen.
Beim Einmessen auch auf die Diagonalen achten.
Dabei je eine Maurerschnur spannen. Die eine Diagonale direkt auf dem Eisen, die Andere jeweils mit zB einen cm Holz als Unterlage. Dann muß am Kreuzpunkt auch ein cm Abstand bei den Schnüren sein. Die Diagonalen müssen auch exakt gleich lang sein, sonst baust du ein Paralelogramm.
Die Schnüre müssen natürlich stramm gespannt sein. Alles nur vorpunkten und dann erst verschweißen.
Aber nicht eine Ecke auf einmal fertigschweißen, sondern abwechselnd, bis alles zu ist.
Ich hoffe ich konnte dir helfen.

Servus Erwin,

Baustellen an jeden Ende...

Jürgen hat´s schon geschrieben, auf dem Pflaster wird das nichts. Der Rahmen ist hinterher garantiert verdreht. Ideal wären breite Böcke, die auf jeden Fall in der Waage stehen müssen. Die kurzen Rohre kannst du auf Flacheisen auflegen, die du mit Schraubzwingen an die langen Rohre klemmst. Der Magnetwinkel gibt dann die Richtung; Anfasen wurde auch schon gesagt. Dann den Rahmen an den Ecken erst mal heften und die Diagonalen überprüfen (die langen und kurzen Seiten müssen dabei auch gleiche Längen aufweisen).

Grundsätzlich also erstmal für eine passende Arbeitsfläche sorgen und dann schauen, wo es noch fehlt. Gehrungen müssen nicht 100% passen, Luft kann man schweissen.

Danke, ihr 2!

Das Ausrichten bekomm ich in den Griff und auf den letzten mm kommts ja nun auch nicht an!

Das mit den vielen Baustellen stimmt natürlich auch. Nach dem Motto: Der Forstkran ist aller laster anfang !

Wenn ich mir schon mal eine "teure" neue Maschine gönne kann ich die ja schließlich nicht an meinen DX mit den vergammelten Kotflügeln hängen!
Dann gehört zum Kran einfach ein Rückewagen dazu und die kleine hydraulikwinde rundet das ganze dann noch ab.
Und dann krieg ich noch Druck von meiner Liebsten weils mit dem Dachboden ausbau nicht voran geht.

Das Leben ist wirklich kein Ponnyhof!

lodar hat geschrieben:
Das Leben ist wirklich kein Ponnyhof!

Na wenns ein Ponnyhof wäre, dann bräuchtest Du ja keinen Rückewagen

PS: Ich hätte auch gesagt, das Du die Rahmenteile mit Schraubzwingen fixierst. Mit den Magnetwinkeln kannst Du zwar den Winkel einigermaßen einhalten, aber ohne feste Fixierung verziehts Dir trotz alledem alles.
Wenn ich so was schweiße, punkte ich erst alles, wie erwähnt, dann eine Naht in dem Eck, dann im anderen Eck. Nie alles komplett in einer Ecke.

Ja genau,immer schön von Ecke zu Ecke springen!
So Rahmen verspanne ich zuerst auf Böcken,mit schweren Trägern,dann heften,Diagonalen messen und den Rahmen an den Ecken solange schieben bis es passt!
Die Zwingen auf den Trägern wieder anziehen und fertig schweissen!

Aus Mangel an Böcken werd ich das am Boden machen. Auf jeden Fall hab ich jetzt eine Vorstellung davon wie es geht.
Danke euch!

Halt, stop! Jetzt ist mir doch glatt ein Einfall eingefallen.
Ich hab nen Auwärter mit Eisenboden, wenn das mal keine Grundlage ist zum ausrichten?!

Hört sich gut an! Nur denk bitte auch daran das du den Rahmen auch von oben herab verspannst!

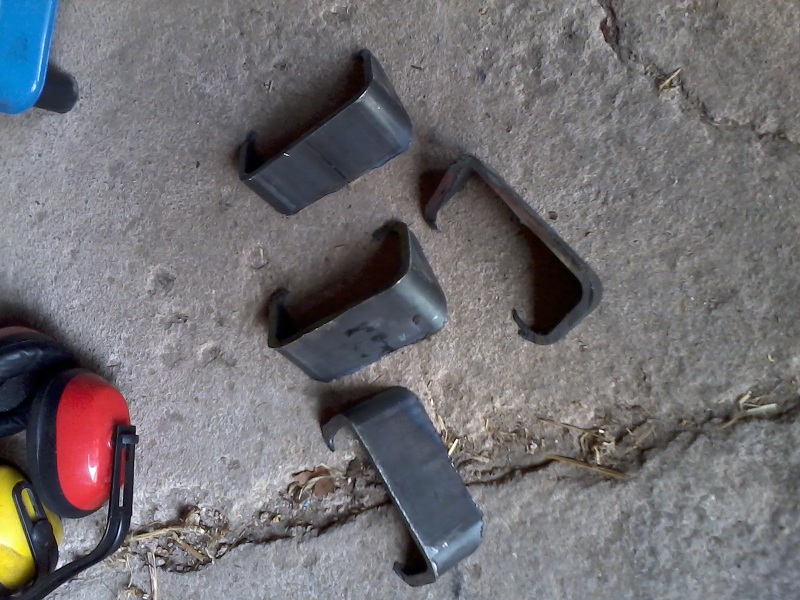

Mir sind da ja noch 4 Abschnitte übriggeblieben.




Die könnte ich doch als kleine Verstrebung in die Ecken schweißen?!

servus mitanand
... da kannst aber nur den steg vom c verwenden. und bist den zua'gschnitten hast, hast dreimal unfreundlichen kontakt mit der flexscheib'n g'habt.
