VORSTELLUNG EIGENBAU SÄGESPALTAUTOMAT / FIREWOODPROCESSOR

von **Hackschnitzel** » Di Feb 19, 2013 21:50

brennholz jürgen hat geschrieben:Hallo,
du baust ja schneller wie man Fragen stellen kann. Ich hoffe wir können dir wenigstens bei der Farbe helfen. Mit Deutz grün währest du ganz vorn.
Brennholz Jürgen

Hi Jürgen,

mit grün kann ich dir leider nicht dienen das Teil ist schon fertig lackiert aber lass dich überraschen.......... lila sieht auch gut aus :mrgreen:

von **Hackschnitzel** » Di Feb 19, 2013 21:57

Huskyxp hat geschrieben:Über welchen Zeitraum hast du denn das ganze gebaut, und deine Maschinen sind schon top, glaub aber kaum, dass das noch privat ist.

Hi,

ich habe Anfang November mit dem Teil begonnen aber da gibt es kein freies Wochenende mehr. Samstag und Sonntag ran........ Und das Arbeiten im Wald kannst du wärend eines solchen Projektes auch vergessen....

Und nochwas, die Frau muss auch noch die Projektfreigabe erteilen,,,,,,,,,,,, :mrgreen:

von **Hackschnitzel** » Di Feb 19, 2013 22:11

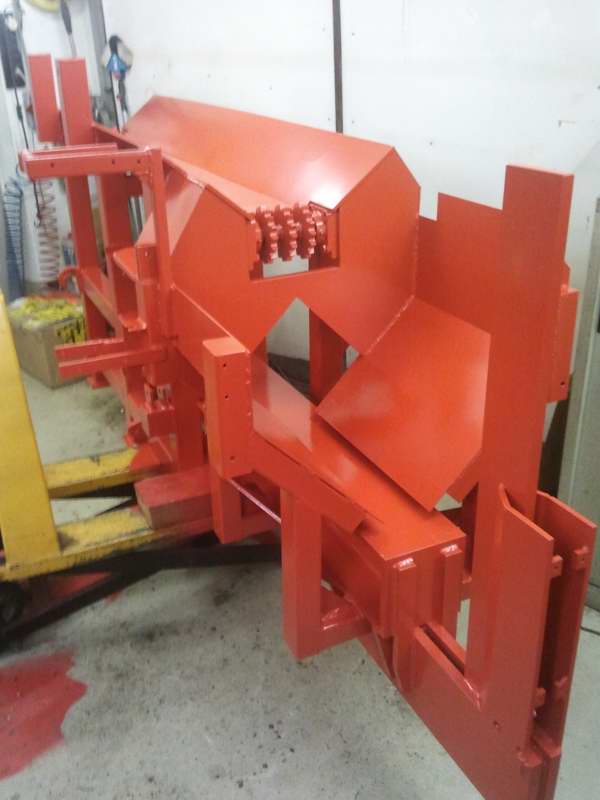

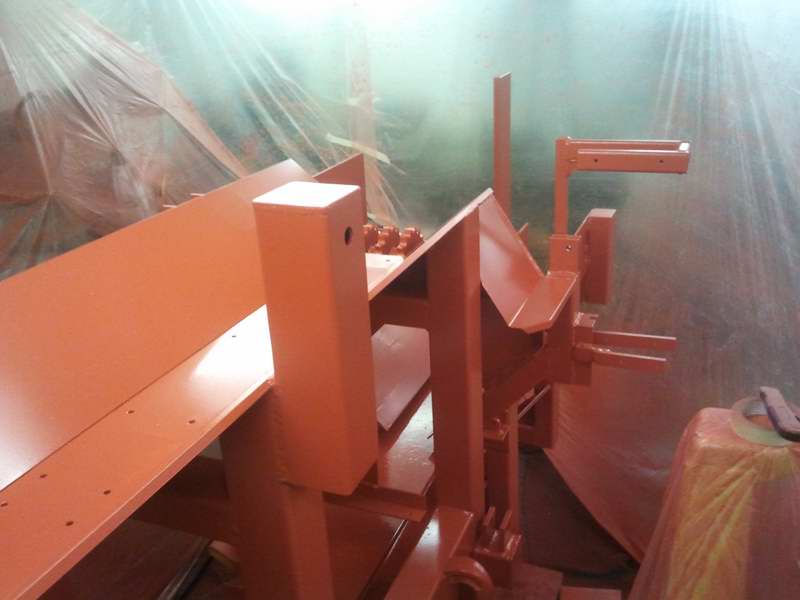

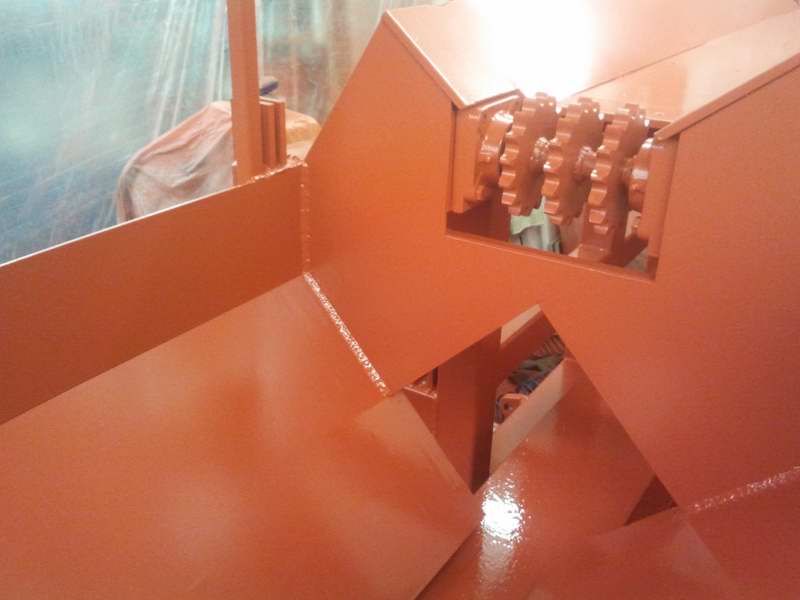

Und weiter mit Bildern vom lackieren.

Ich habe einen Container mit einer Lackierabsaugung bei mir stehen, doch leider passte der Automat nicht in diesen :cry:

Allerdings konnte ich alle Kleinteile im Container lackieren.

Den Automat habe ich dann in meiner Werkstatt lackiert !

Alles mit Folie abgehängt und dann mit Ganzkörperkondom und Atemmaske rein und los........

Als ich abends unter der Dusche stand mußte ich die rote Farbe von meinen Waden abwaschen ich war überall rot........... :mrgreen:

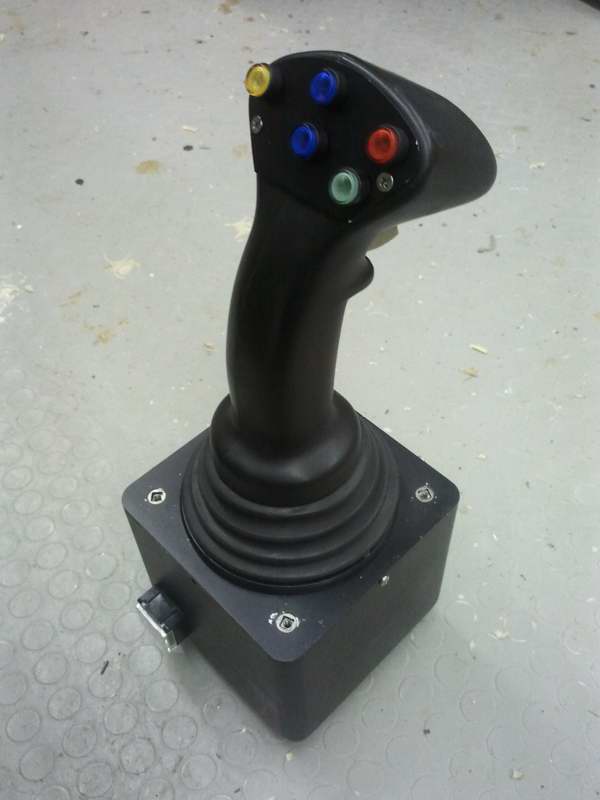

Und Umbau eines alten Raketen Joysticks für die Steuerung

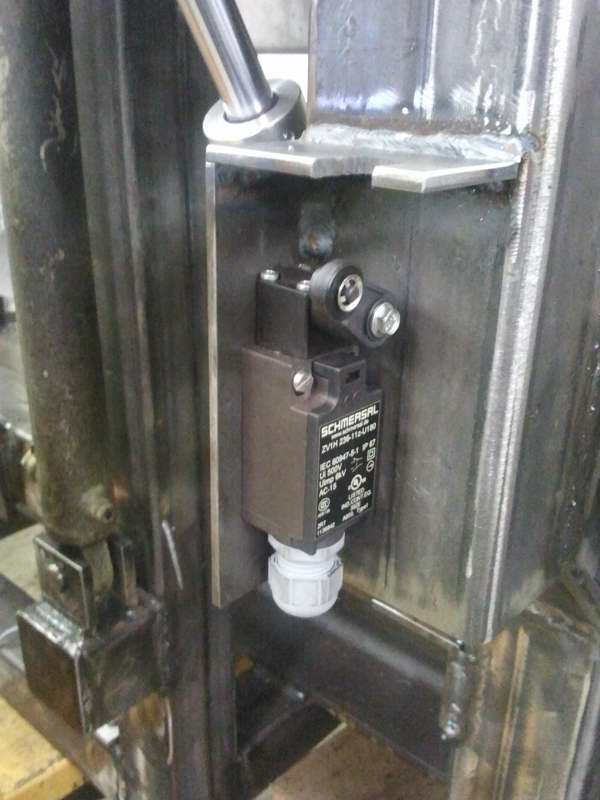

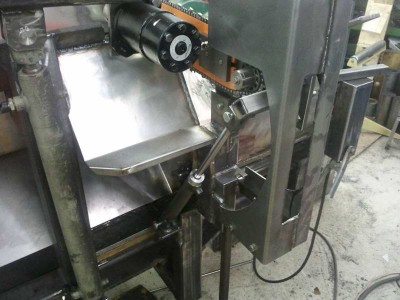

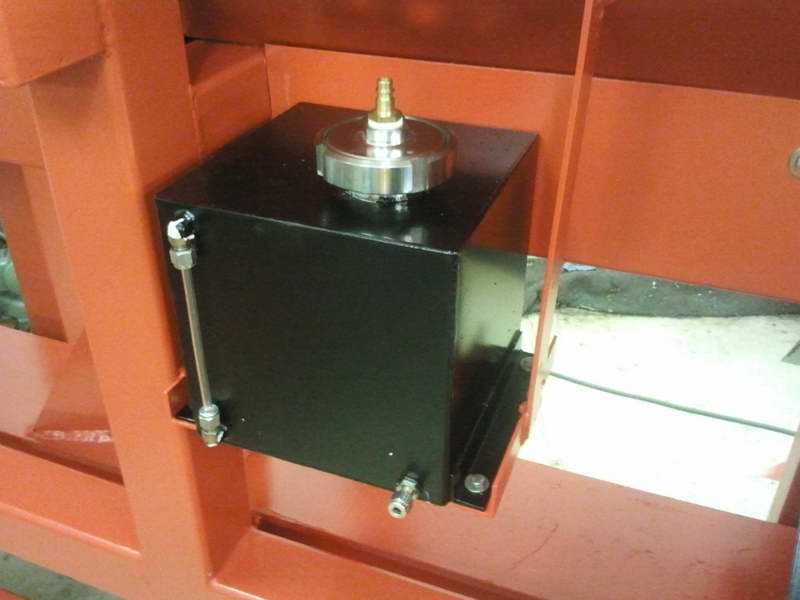

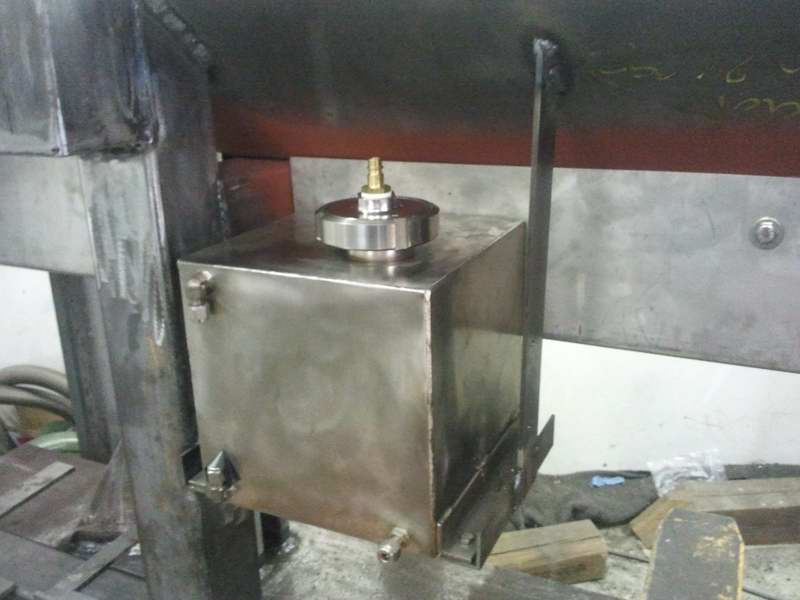

Bau des Kettentanks und weiterer Einbau von Endschaltern.......

von **Hackschnitzel** » Di Feb 19, 2013 22:19

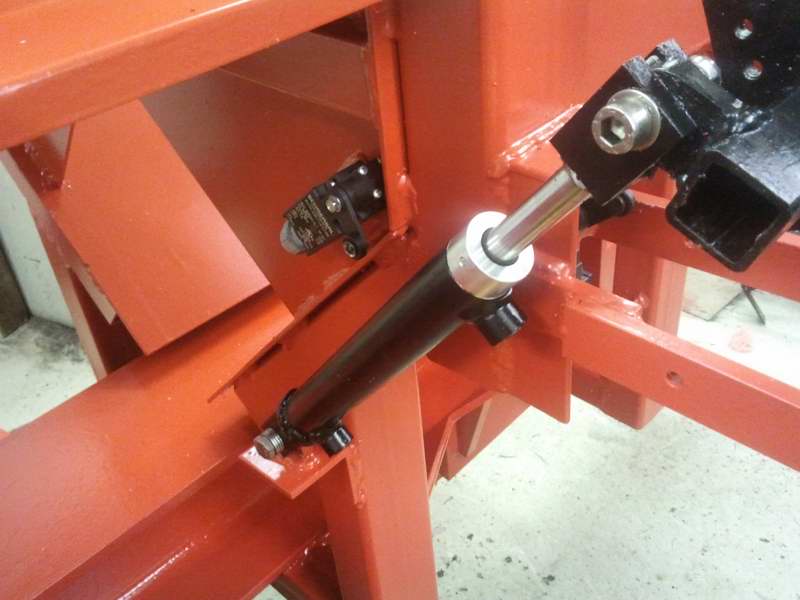

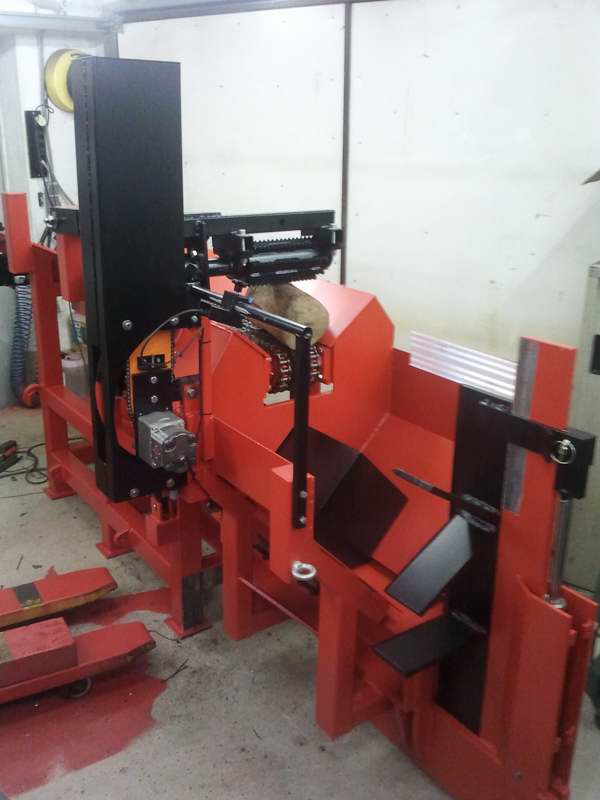

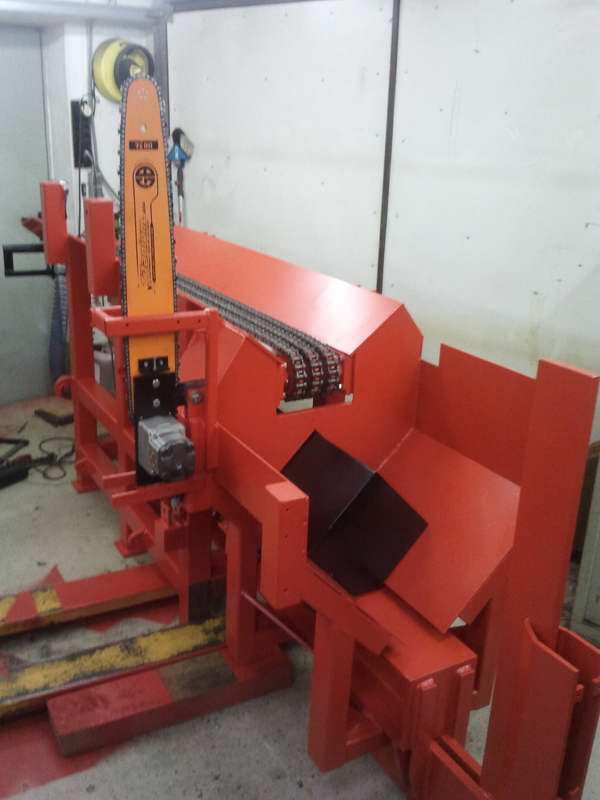

So fertig lackiert erfolgt nun der Einbau von allen Komponenten und den Einzelteilen...............

von **Hackschnitzel** » Di Feb 19, 2013 22:29

Und nochmal Bilder für euch.............viel Spaß beim ansehen.......

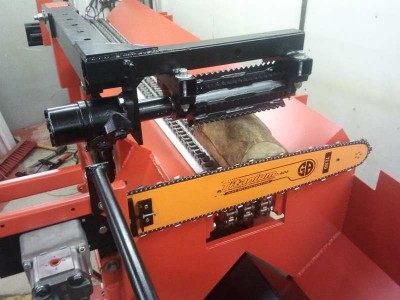

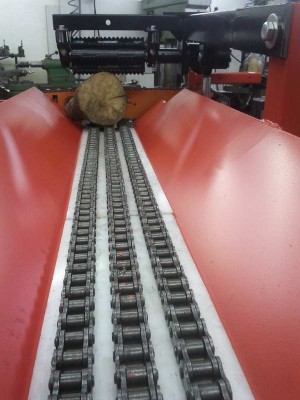

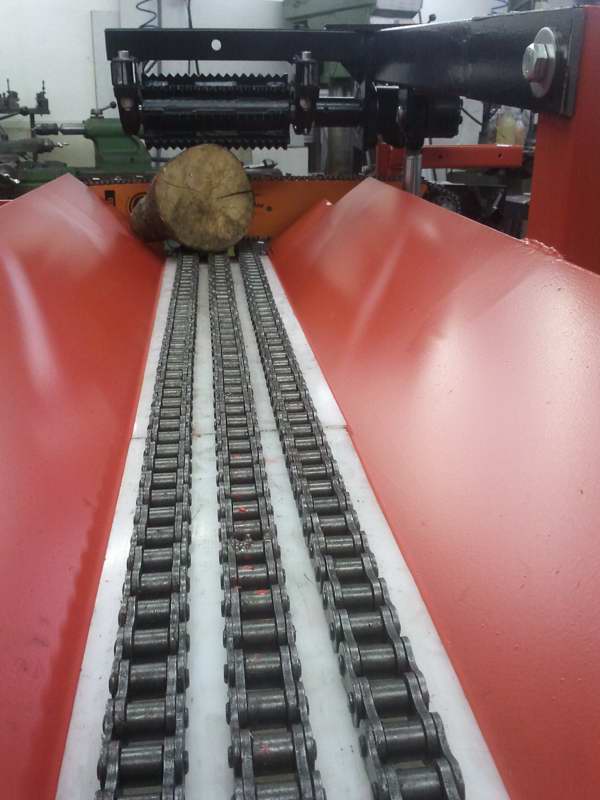

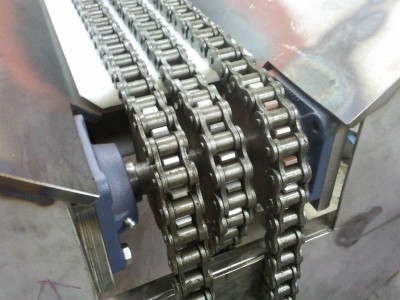

Einbau der Ketten für den Stammvorschub,,,,,,,,,

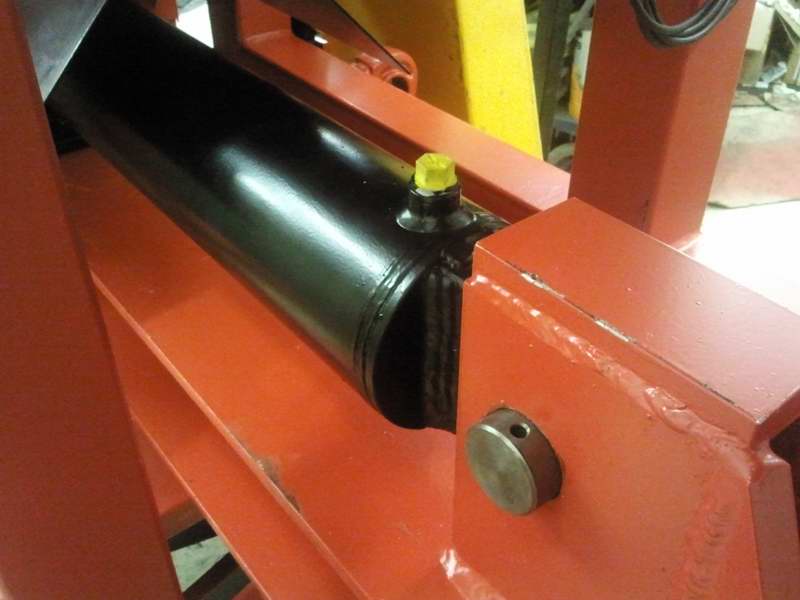

Einbau des Spaltzylinders,,,,,,

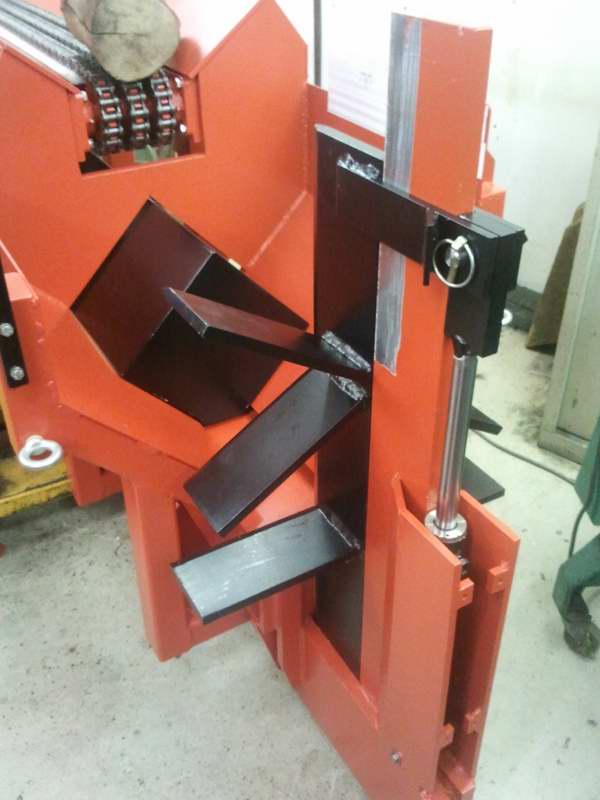

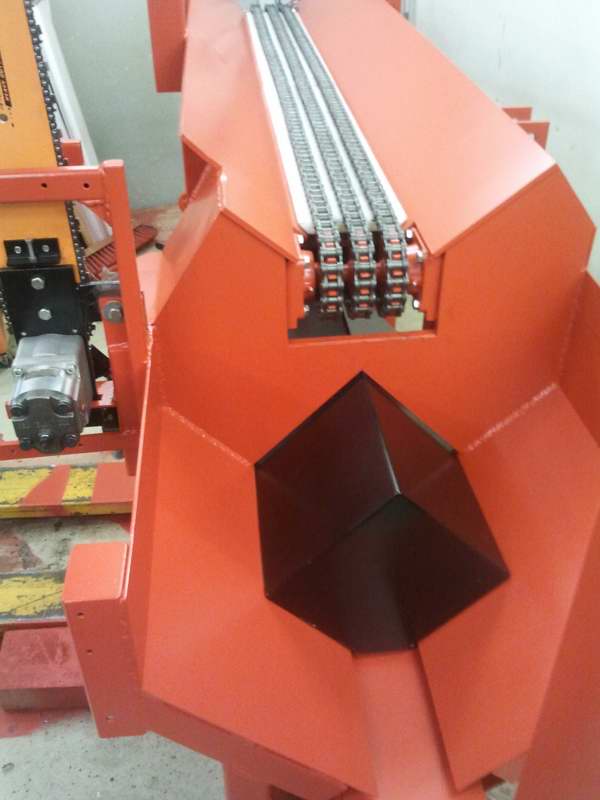

Einbau des Spaltmessers,,,,,,

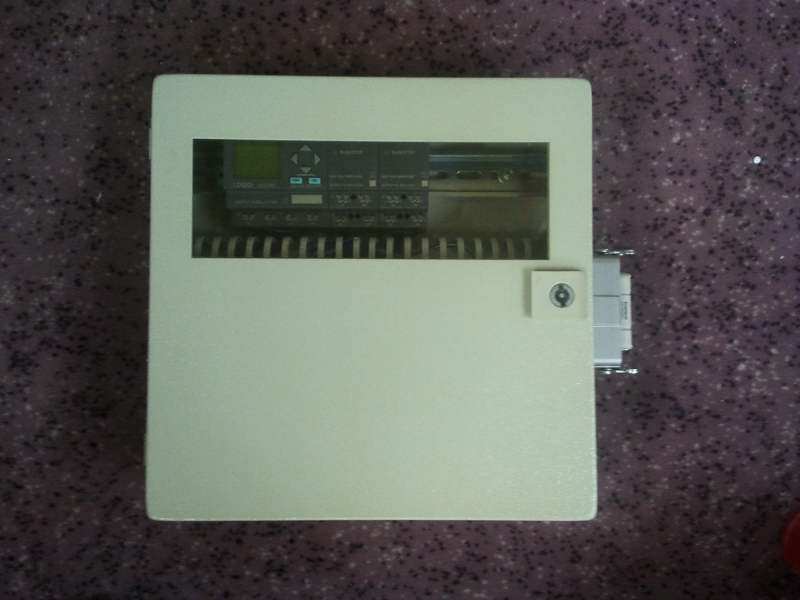

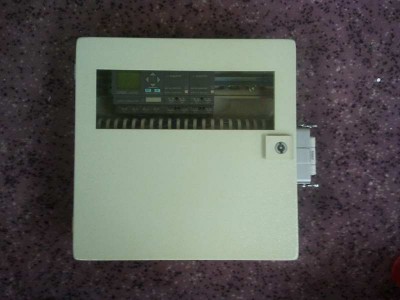

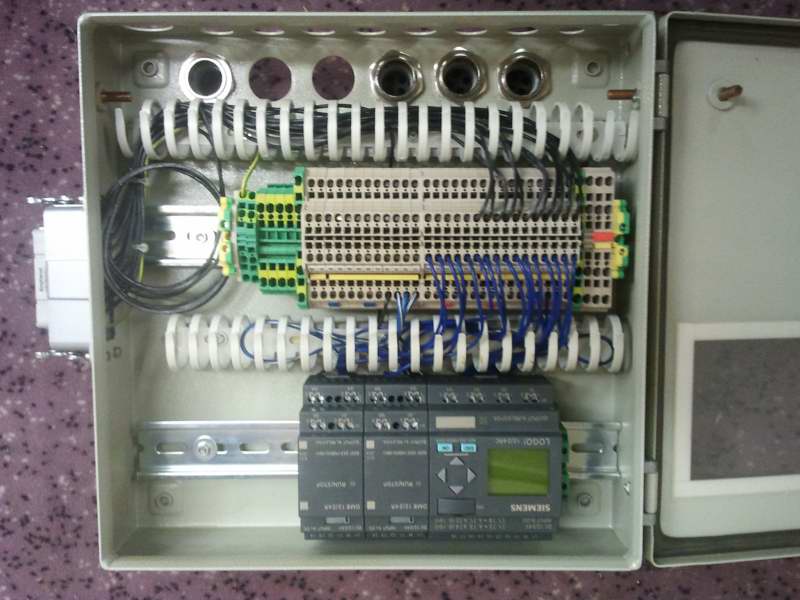

Herstellung des Schaltschrank mit SPS Steuerung,,,,,,,,,,, mach ich nicht selbst da muß ich ein Lob an meinen Cousin aussprechen der hat 25 Jahre Schaltschrankbau Erfahrung!!!

So das wars erstmal für heute mit Bildern, ich muß nun erst die nächsten Bilder für den Landtreff vorbereiten.......

Gruß Hackschnitzel

von **brennholz jürgen** » Mi Feb 20, 2013 7:26

Hallo,
ok, grün ist nicht jedem…. Saubere Arbeit bin begeistert. Es fehlen nicht mehr viele Fotos und ich denke du hast bestimmt schon ein Video in Vorbereitung? Wir freuen uns alle denke ich.
Brennholz Jürgen

von **IHC744** » Mi Feb 20, 2013 9:24

Wahnsinns Projekt, einfach nur toll solche Fotostrecken anzuschaun!
Weiter so!!!!

Ps: Wann gibts die ersten Einsatzbilder/Videos?

Gruß

von **HobbyBauer33** » Mi Feb 20, 2013 9:43

Mir fehlen die Worte :shock:

Wahnsinn...
darf ich Fragen was dich das ganze in etwa gekostet hat bzw. wie viel du gespart hast? Gern auch per PN :wink:

Liebe Grüße Kai

von **Selbermacher007** » Mi Feb 20, 2013 12:23

Hallo,

Welchen Motor hast du für die Säge verwendet und welche Kettendicke hast du für die Förderung der Stämme genommen?

Ich bin auch fleißig am Bauen, aber du hast eindeutig mit deiner gut ausgestatteten Werkstatt die Nase vorn ;-)

Gruß

von **FRED222** » Mi Feb 20, 2013 18:35

super geworden, wird das gerät von einem elektromotor angetrieben und wenn ja wie stark? sind die ketten irgendwie geführt, wenn nicht können sie sich nicht wegdrücken (krummes holz, aststummel usw?). die ungefähren materialkosten würden mich auch interessieren.

von **HarryS** » Mi Feb 20, 2013 18:42

Bei uns hier in der Gegend würd man jetzt sagen "Der Hackschnitzel isch a Käppsale"!

Super Arbeit, meine Hochachtung!

Grüssle Harry

von **Hackschnitzel** » Mi Feb 20, 2013 20:17

Hallo zusammen,

danke für eure Komplimente

Freut mich....

Leider kann ich noch keine genaue Angabe zu den Kosten nennen da der Automat nocht nicht ganz fertig ist,
bin aber gerne bereit in 1-2 Monaten Auskunft darüber zu geben.

Auch das gewünschte Video werde ich sicherlich machen !!

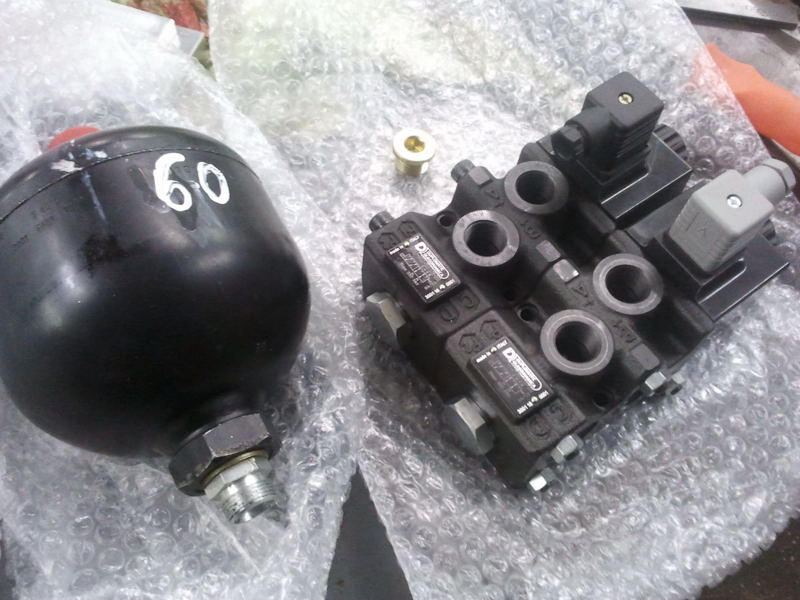

Letzte Woche habe ich endlich mal den Hydrauliksteuerblock und die entsprechenden Ventile sowie die Hydrospeicher geliefert bekommen.
Das Zeug muß ich nun die nächsten Tage noch einbauen und dann folgt die Verlegung der Schläuche und den Hydraulikrohre.
Anschliesend kommt dann noch der Einbau des Steuerschrank und die Verlegung der Kabel.

Also, der Automat ist leider noch nicht funktionsfähig, dauert noch etwas.

Ich denke auch das Einstellen der Hydraulikventile wird auch noch etwas Zeit in Anspruch nehmen.

Kommt Zeit kommt Automat,,,,,,,,,,,,,,,,,,,,,,,,

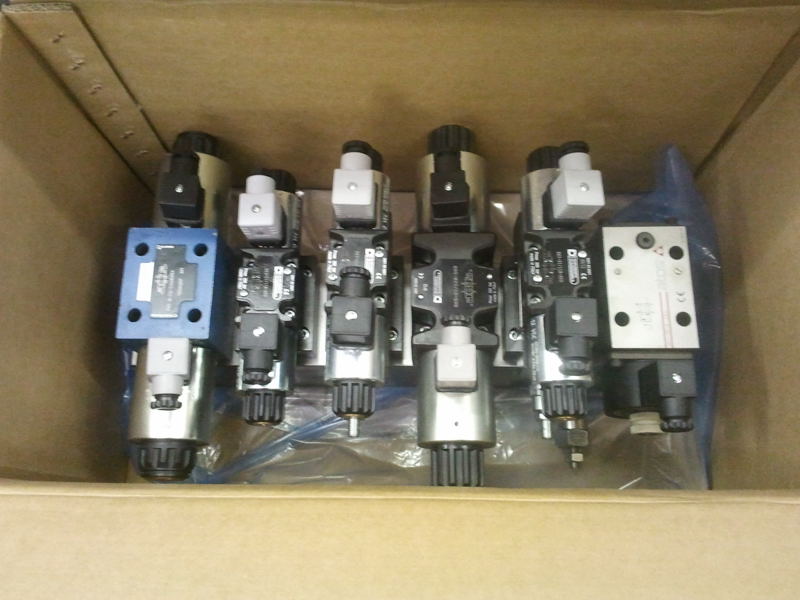

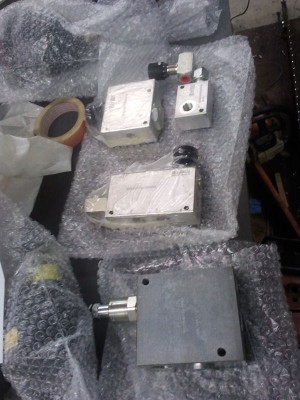

Anbei habe ich noch ein paar Bilder vom Steuerblock und den Ventilen.

Gruß Hackschnitzel

von **Hackschnitzel** » Mi Feb 20, 2013 20:24

FRED222 hat geschrieben:super geworden, wird das gerät von einem elektromotor angetrieben und wenn ja wie stark? sind die ketten irgendwie geführt, wenn nicht können sie sich nicht wegdrücken (krummes holz, aststummel usw?). die ungefähren materialkosten würden mich auch interessieren.

Hallo Fred222,

nein das Gerät bekommt keinen E-Motor wie schon beschrieben wird alles über den Schlepper angetrieben.

Die Ketten sind nur an den Ritzeln geführt, diese benötigen aber auch keine Führung ! Die Ketten sind Schwerlastketten mit einer Breite von ca 3cm die kannst du nicht zur Seite wegdrücken und die drückt auch kein Stamm zur Seite.

Leider sieht man auf den Bildern nicht so richtig die Dimensionen des SSP.

Zu den Materialkosten siehe mein Bericht oben !!

Gruß Hackschnitzel

von **Vincee** » Mi Feb 20, 2013 20:54

hu hackschnitzel,

wow sowas finde ich super, möchte ich auch können.

bin echt schon drauf gespannt was der sägespalter am schluß gekostet hat!

greetz

vince

von **FRED222** » Mi Feb 20, 2013 22:00

danke für die info.
