GEIL!
mehr fällt mir dazu nicht ein!
was ist denn das für ein (säge)motor, bzw das getriebe. hast du daten oder nen link für das teil?

weiter so!

gruß

christoph

Hallo Hackschnitzel,

meinen allerfettesten Respekt für diese Arbeit.

Da gibt es wirklich nichts daran auszusetzen. Einfach perfekt. Weiter so..

Gruß
Holzheizer

Christoph1990 hat geschrieben:GEIL!
mehr fällt mir dazu nicht ein!
was ist denn das für ein (säge)motor, bzw das getriebe. hast du daten oder nen link für das teil?

weiter so!

gruß

christoph

Hallo Christoph,

der Sägemotor ist ein 8ccm Zahnradmotor von Casappa mit Vorsatzgetriebe zu geschnitten auf die Leistung meiner Hadraulikpumpe und das Antriebsritzel ist von der Fa.Grube.

Die Drehteile damit das Ritzel auf den Motor passt habe ich selbst gedreht da gibt es nichts passendes auf dem Markt zu kaufen.

Gruß Thomas

In der Nachbarschaft wird ja ganz schön aufgerüstet!
Saubere Arbeit!
Hast das CAD technisch geplant? Muss ja sehr gut vorbereitet sein, sonst würde der Aufbau nicht so schnell vorwärts gehen.

Für was die SPS und nicht ne EH Steuerung?

MfG Garfield

Garfield84 hat geschrieben:Für was die SPS und nicht ne EH Steuerung?

Automat kommt von "automatisch"


Ich finde deine Maschine rattenscharf und alles "biggest" ausgelegt. Wenn ich da an das Sägewerk im Nachbarort denke, die hatten ja nur Bleche an ihren Stammmförderern hehe.

Hast schon einen Termin für den 40to.-Kran?

Hallo Hackschnitzel,

echt tolles Projekt, wenn man etwas genaues bauen will braucht man eine gute Ausrüstung dazu, wie man sieht hast du diese!

mich interessier wie sind die Gesamtabmessungen von dem Spaltautomaten, und welchen max. Stammdurchmesser willst du verarbeiten?
welche Material hast du für das Spaltkreuz verwendet und welche Materialstärke?

ich werde das Projekt mit Sicherheit weiterverfolgen.
vor allem da wir diese Saison feststellen mussten das man nur mit wirklich Stabiler Technik kontinuierlich produzieren kann und wieder einiges an Lehrgeld bezahlt haben.

weiterin viel Erfolg beim Bauen.

Beste Grüsse aus der frühlingshaften Westukraine (+10 C)

Karsten E. Ukrainer

Garfield84 hat geschrieben:In der Nachbarschaft wird ja ganz schön aufgerüstet!
Saubere Arbeit!
Hast das CAD technisch geplant? Muss ja sehr gut vorbereitet sein, sonst würde der Aufbau nicht so schnell vorwärts gehen.

Für was die SPS und nicht ne EH Steuerung?

MfG Garfield

Hallo Garfield,

ich habe das Teil nicht auf dem CAD gezeichnet alles von Hand

Der Sägespaltautomat bekommt einen Automatikbetrieb und deshalb die SPS Steuerung. EHC wird ja sowieso verbaut ohne die geht gar nix !


Gruß an die Nachbarschaft vielleicht gibts für den Automat ja mal nen kleinen Auftrag ?

Hackschnitzel

Ukrainer hat geschrieben:Hallo Hackschnitzel,

echt tolles Projekt, wenn man etwas genaues bauen will braucht man eine gute Ausrüstung dazu, wie man sieht hast du diese!

mich interessier wie sind die Gesamtabmessungen von dem Spaltautomaten, und welchen max. Stammdurchmesser willst du verarbeiten?
welche Material hast du für das Spaltkreuz verwendet und welche Materialstärke?

ich werde das Projekt mit Sicherheit weiterverfolgen.
vor allem da wir diese Saison feststellen mussten das man nur mit wirklich Stabiler Technik kontinuierlich produzieren kann und wieder einiges an Lehrgeld bezahlt haben.

weiterin viel Erfolg beim Bauen.

Beste Grüsse aus der frühlingshaften Westukraine (+10 C)

Karsten E. Ukrainer

Hallo Karsten,

toll das es sogar Mitleser von so weit her gibt ! Danke !

Zu deiner Frage.:

Die Gesamtlänge ist 3,30 Meter, jetzt baue ich aber gerade noch einen Sägekorb zum Einhängen der ist auch nochmal ca.1,30 Meter lang.

Max.Stammdurchmesser ist 50cm. ( Bis 55cm geht noch zum Sägen )

Das Spaltkreuz ist aus HARDOX. 20mm Dicke das Hauptmesser und 15mm die Seitenteile.

Gruß Hackschnitzel

Hallo zusammen,

anbei nochmal ein paar Bilder.

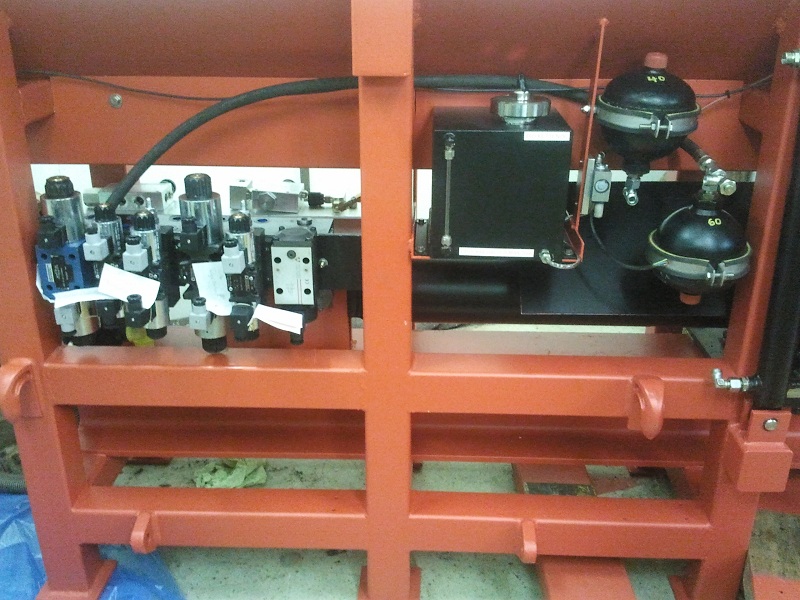

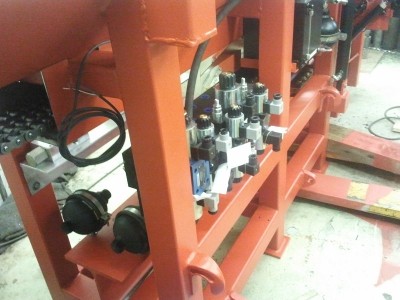

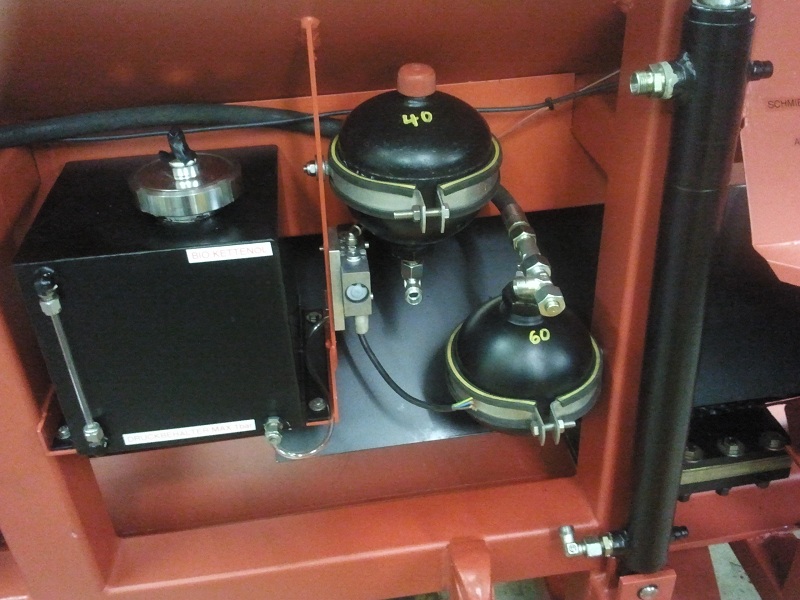

Endlich gehts weiter mit dem Hydraulikeinbau. Befestigen des Steuerblock, der Ventile und der Hydrospeicher..............


Hackschnitzel

Hallo Hackschnitzel,

danke für deine Antwort.
ich komme ja gebürtig aus Deutschland (Sachsen) arbeite aber schon seit 1998 in der UA und lebe seit 2005 ständig hier, da ich irgendwan das pendeln (teilweise 2x pro Woche) leid war.

50cm (55) max. Stammdurchmesser ist schon ganz schön sportlich, da wirken schon ganz schöne Kräfte beim spalten. wirst du noch andere Messer verwenden (8 - x teilig) ich denke das bei dem 6 teiligen bei 50cm Durchmesser ganz schöne Klötze als Scheite rauskommen.

ich bin auch gerade dabei unseren SSA (Hakki Pilke Big X47) nach dem ich das Ding bissel umgebaut habe geht jetzt auch 50er Holz durch, damit iss der aber voll an der KG...
vor allem das Spaltkreuz fliegt ständig auseinander, darum bauen wir auch gerade eines mit einem Rahmen ausen rum. Deine Lösung für die Höhenverstellung gefällt mir sehr, ich werde die mal meinen Technikern zeigen, mal schaun wie wir das bei unserem Automaten umsetzen werden, das Ergenbis zeig euch dann auch.

Soll dein Automat eigentlich mobil betrieben werden?

Beste Grüsse und schönes Wochenende aus der Westukraine.

Karsten E. Ukrainer

Hallo zusammen,

endlich habe ich meine Hydraulikleitungen bekommen und ich konnte mit der Verschlauchung beginnen.

Jetzt fehlen nur noch die Hauptleitungen die zum Schlepper gehen sowie der Anschluß eines 8/3 Wegeventil das am Schlepper sitzt und für die Umschaltung
Kran / Frontlader oder Processor steuert.

Ach ja, eine seperate Rücklaufleitung in den Hydrauliktank fehlt auch noch und natürlich den Elektronikeinbau und die Verkabelung.

Also schon noch ein bischen Arbeit.........aber bis in spätestens 4 Wochen möchte ich den ersten Probelauf starten.

Gruß Hackschnitzel














Aufkleben des Reflektionsband für den Längensensor






Gruß Hackschnitzel

Ganz dickes und fettes Lob. Die Maschine ist absolut top geplant und umgesetzt.

Bleiben die Hydraulikschläuche so ungeschützt an der Verstellung des Spaltkreuzes

ICh denke, so wie es jetzt ist, wirst du keine lange Freude haben.

Gruß

Maschine1988 hat geschrieben:Bleiben die Hydraulikschläuche so ungeschützt an der Verstellung des Spaltkreuzes

ICh denke, so wie es jetzt ist, wirst du keine lange Freude haben.

Gruß

Hi,

nein nein über die Schläuche kommt noch eine Blechabdeckung die habe ich schon gemacht. Das Problem ist nur das ich den U-Kanal zu kurz gemacht habe also das ganze nochmal...


Gruß Hackschnitzel

Hab ich Es überlesen, kommt da noch ein Förderband ran?
