ich bin gerade dabei einen Sägespaltautomat oder Firewoodprocessor zu bauen und ich möchte den Eigenbau natürlich auch hier im Landtreff veröffentlichen.
Geplant ist der Eigenbau eines Hahn HFP160 wie auf dem ersten Bild zu sehen ist, nur wird mein Prozessor mit einer zusätzlichen Vollautomatischen SPS Steuerung aufgebaut werden und der Spaltdurchmesser wird einiges größer ausgelegt werden wie bei dem HFP 160.
Mein Ziel ist es das Brennholz komplett vom Traktor aus herzustellen. Die Bestückung des Prozessors erfolgt mit meinem Kran und mit der Eigenbau Greifersäge die ja einigen von euch schon bekannt ist. Da der Automat ja am Frontlader hängt bekommt dieser eine Kamera mit Blick in den Spaltkanal damit ich die Spaltstücke von der Kabine beobachten kann ob diese auch richtig im Spaltkanal liegen.Der Längenanschlag wird nicht mechanisch ausgeführt wie beim HFP sonder erfolgt mittels optischer Sensorik.
Nun aber genug geschrieben auf zu den Bildern....................
@ Falke
Hallo Adi, normalerweise ist hier ja das Eigenbau Thread dafür da, aber das Thema ist und wird doch sehr umfangreich und ich denke eine separate Dokumentation ist an dieser Stelle besser angebracht.
Also viel Spaß beim Anschauen und der Bauverfolgung wünscht euch Hackschnitzel............
Dateianhänge

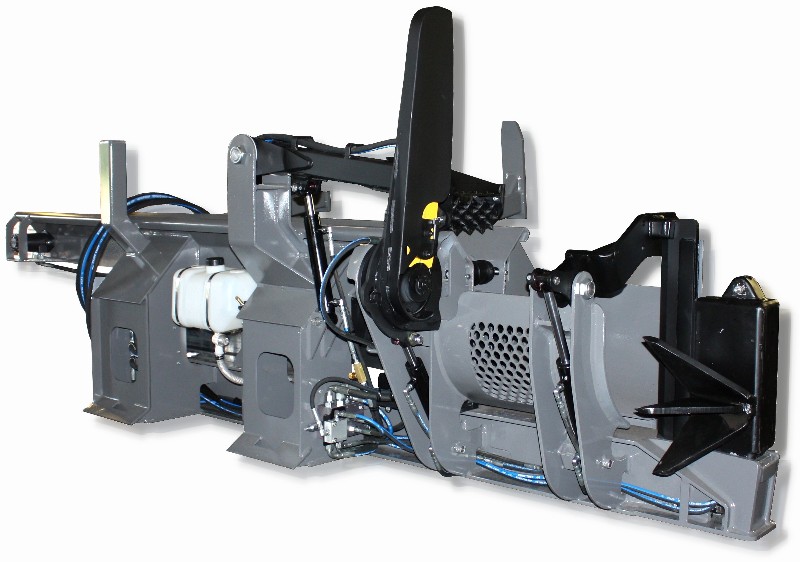

Hahn HFP 160

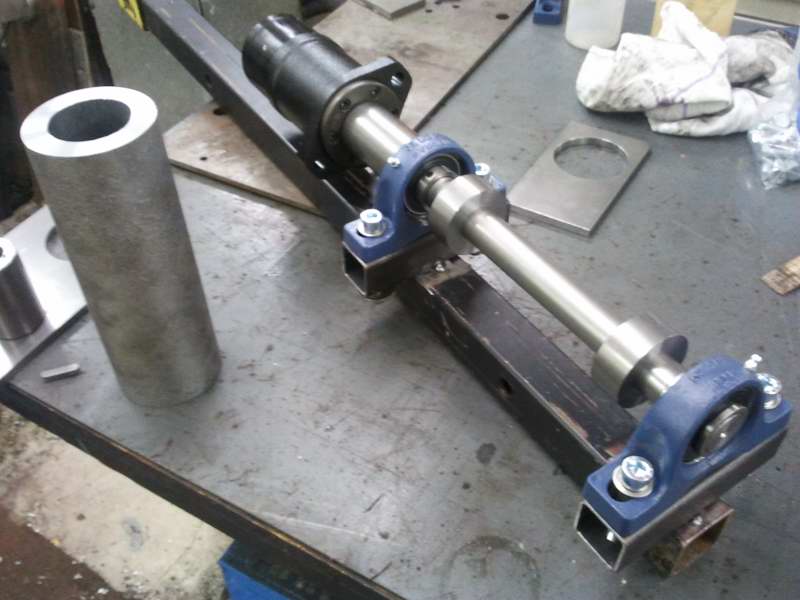

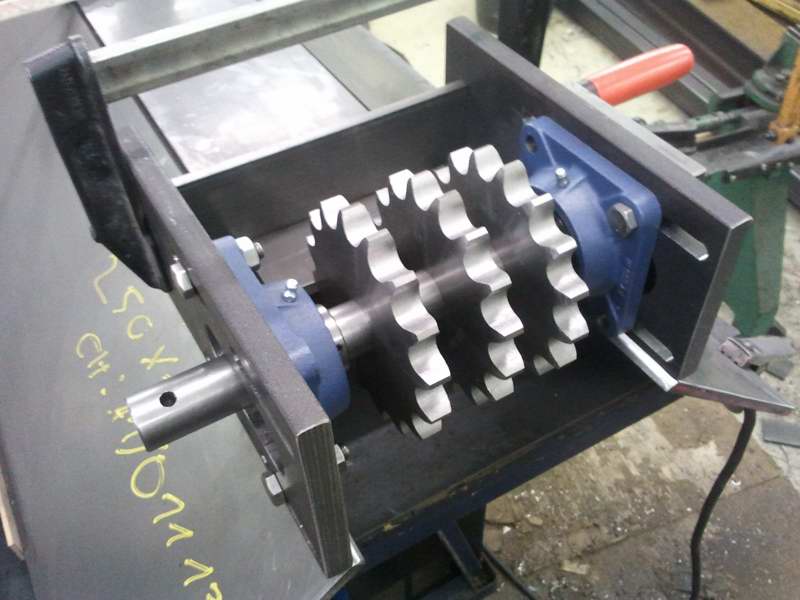

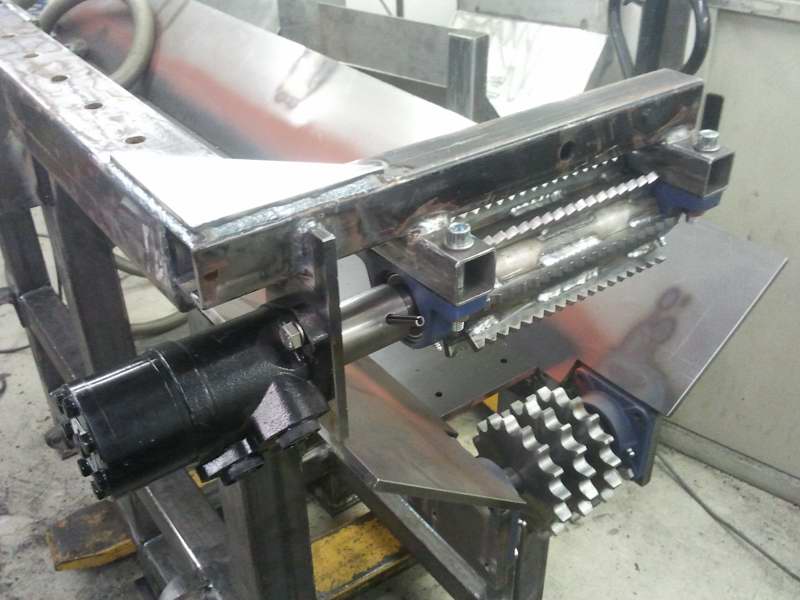

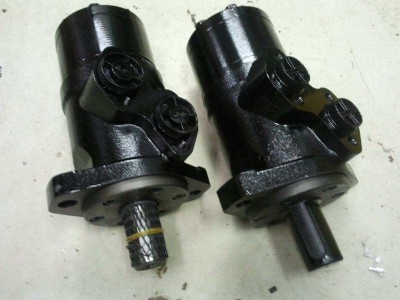

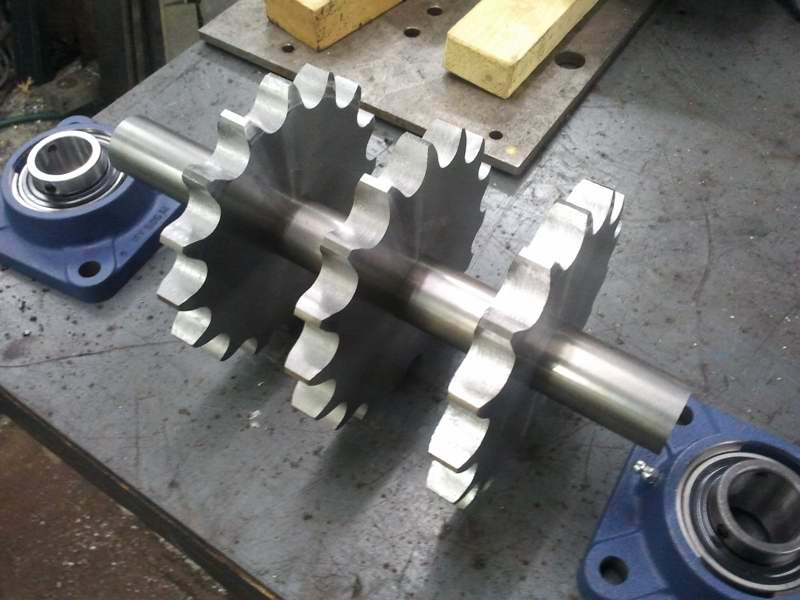

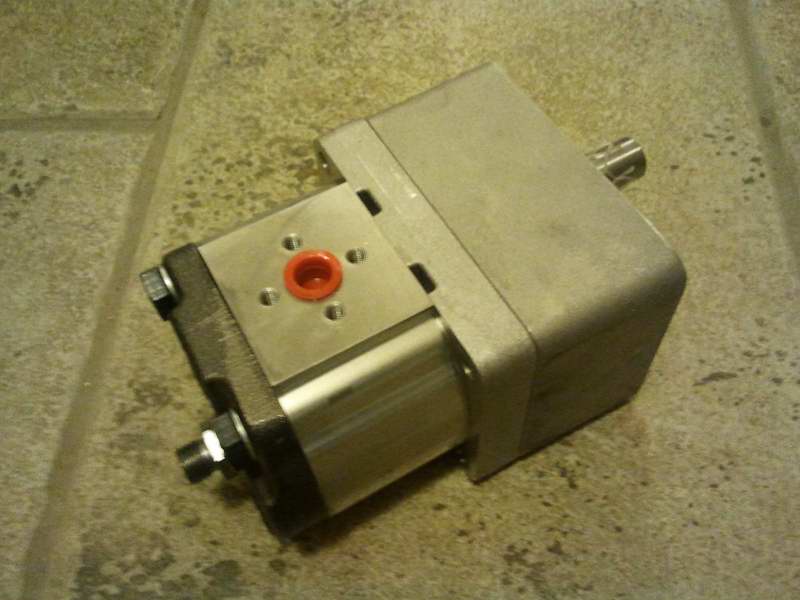

Motoren für Stammförderer und Einzugswalze

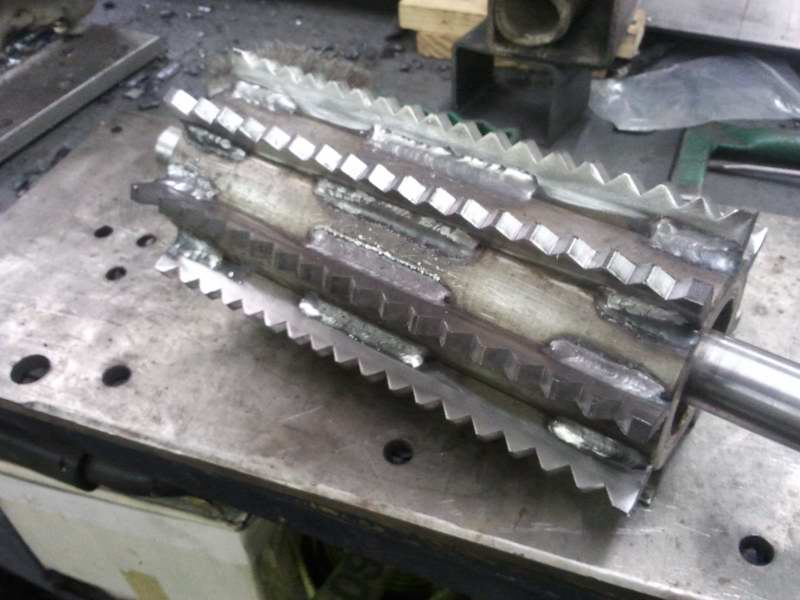

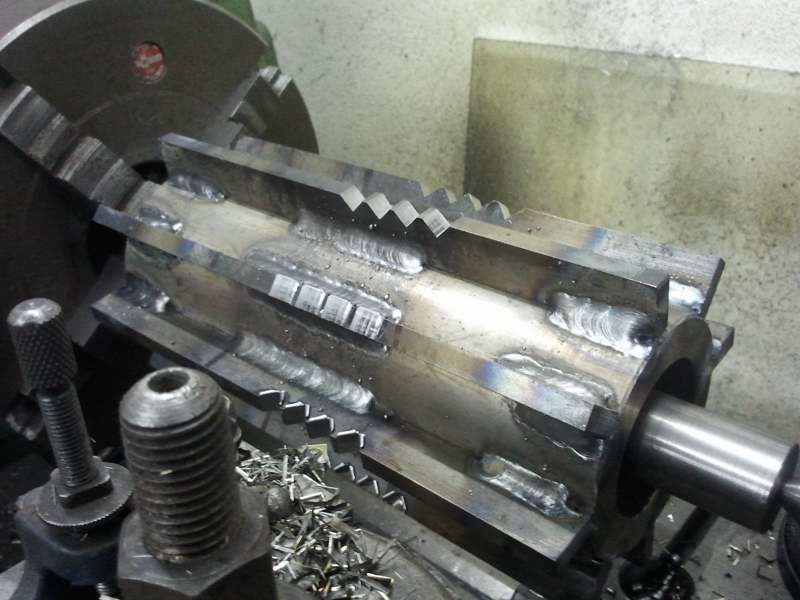

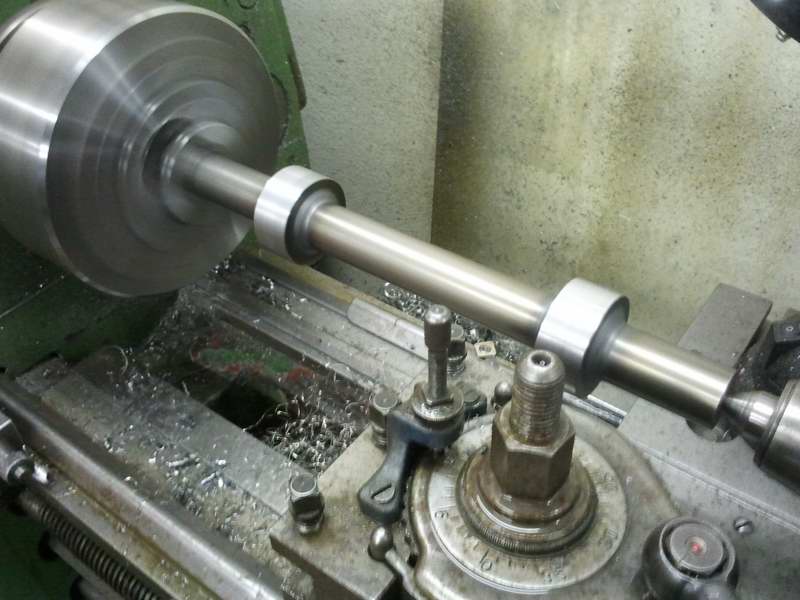

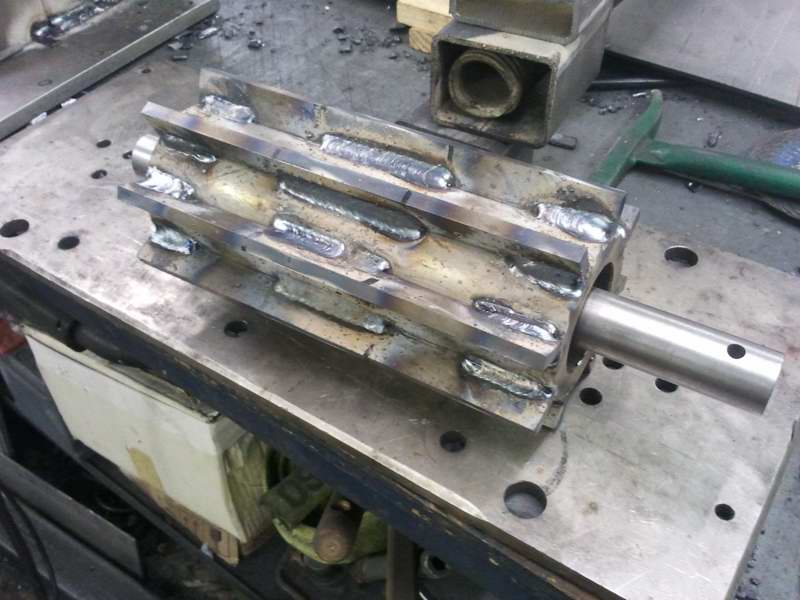

Druckwalze überdrehen

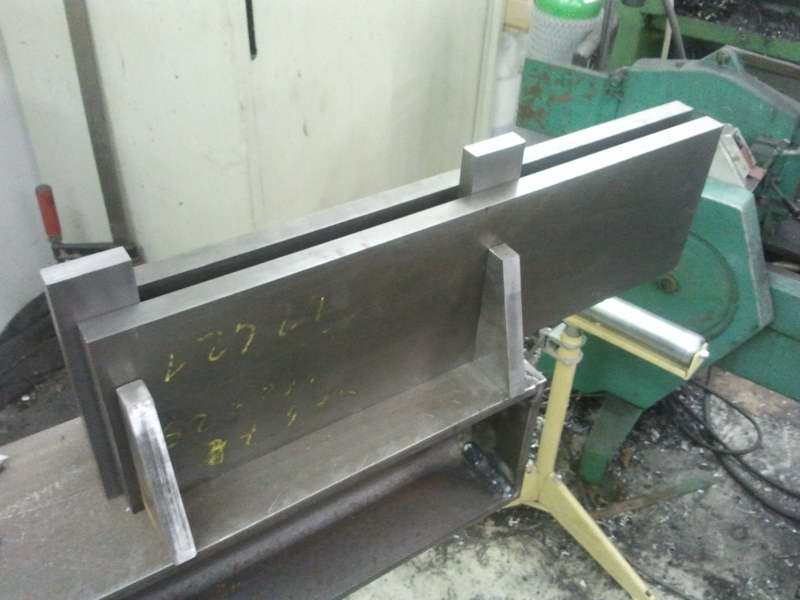

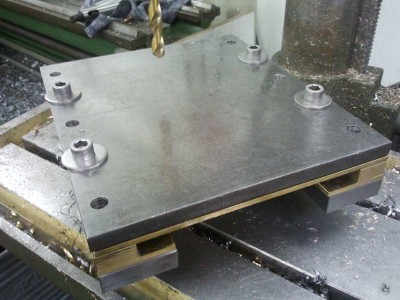

Bohren des Spaltschlitten

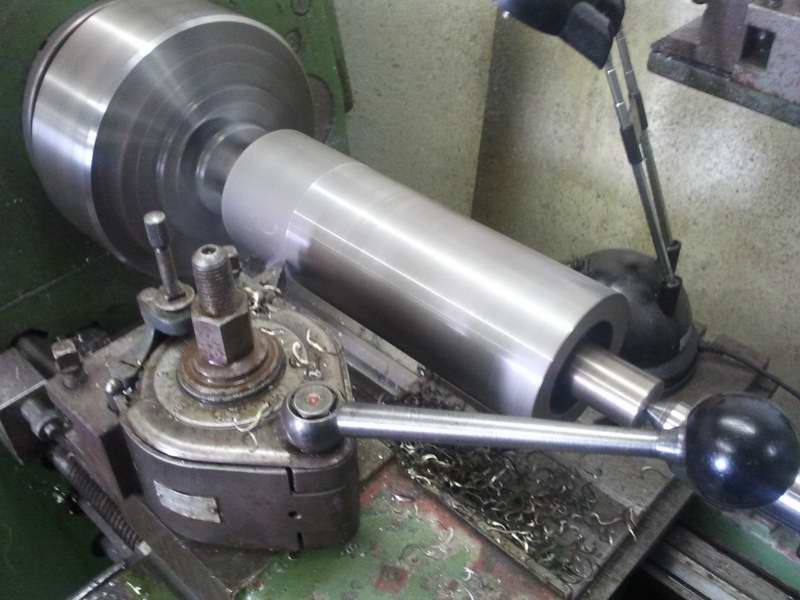

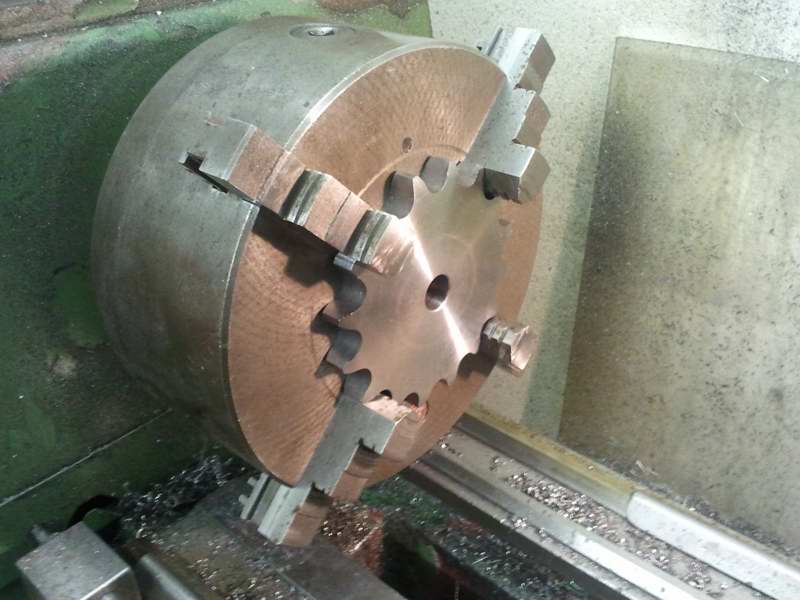

Innendurchmesser ausdrehen

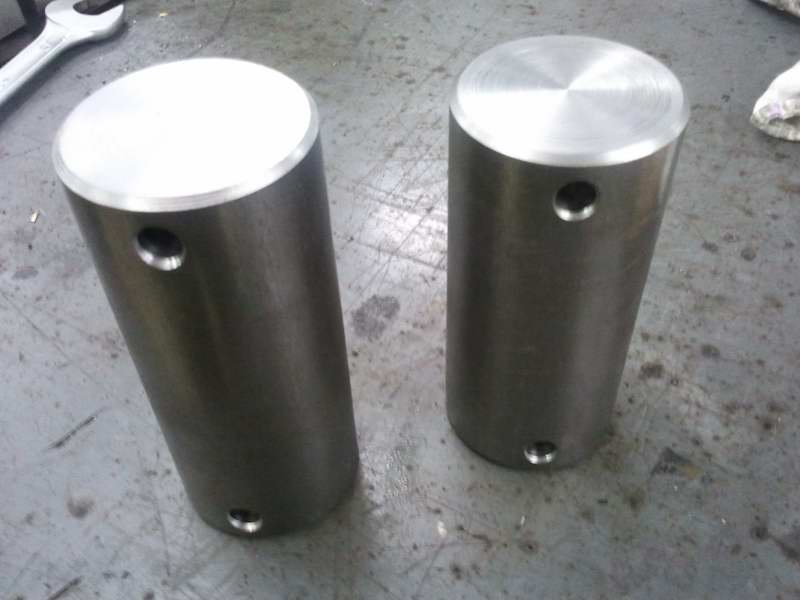

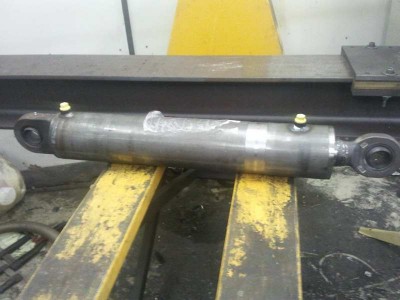

50mm Durchmesser Bolzen für Spaltzylinder

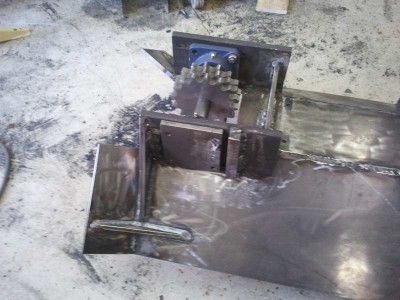

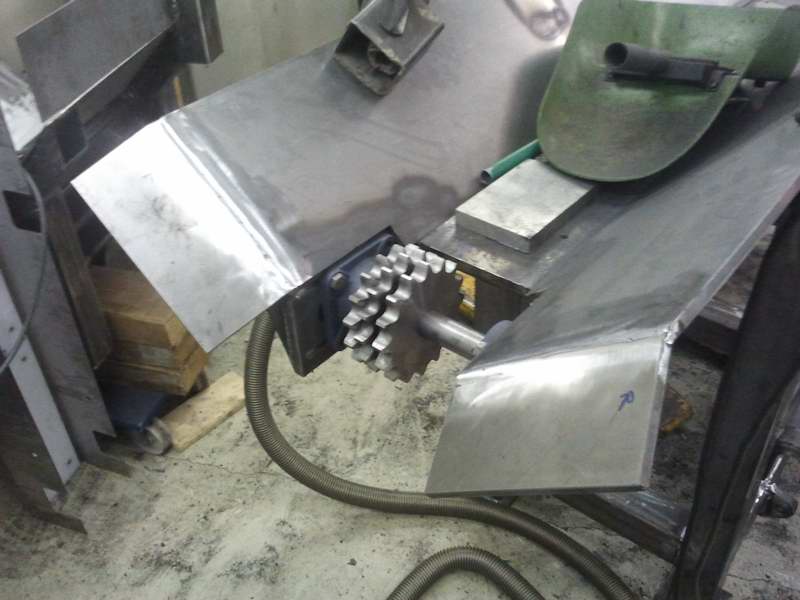

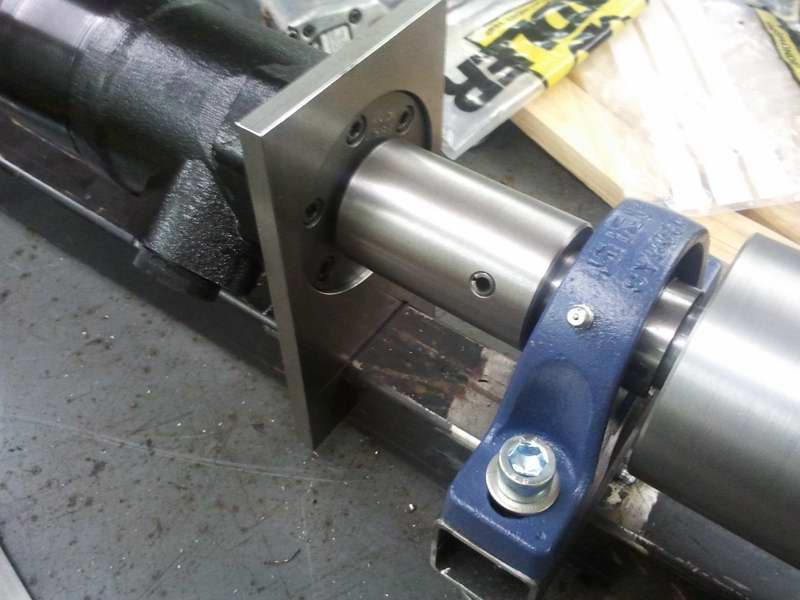

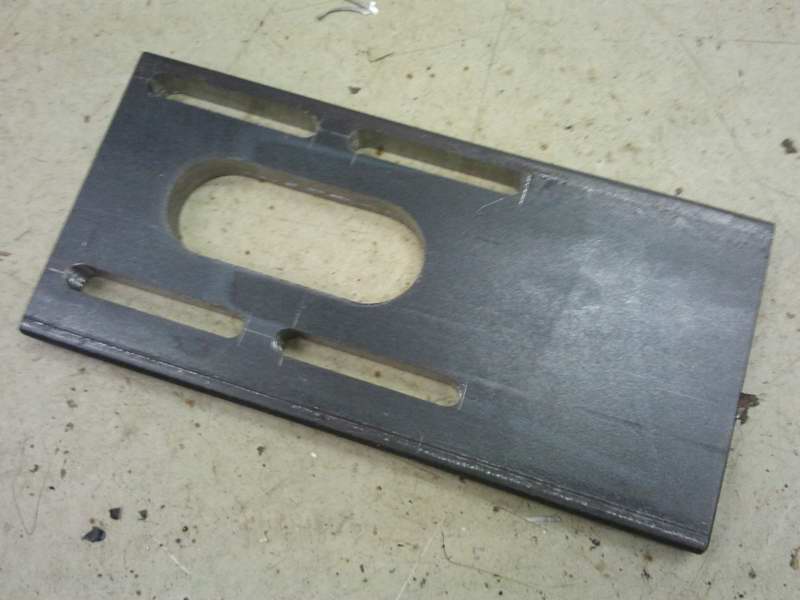

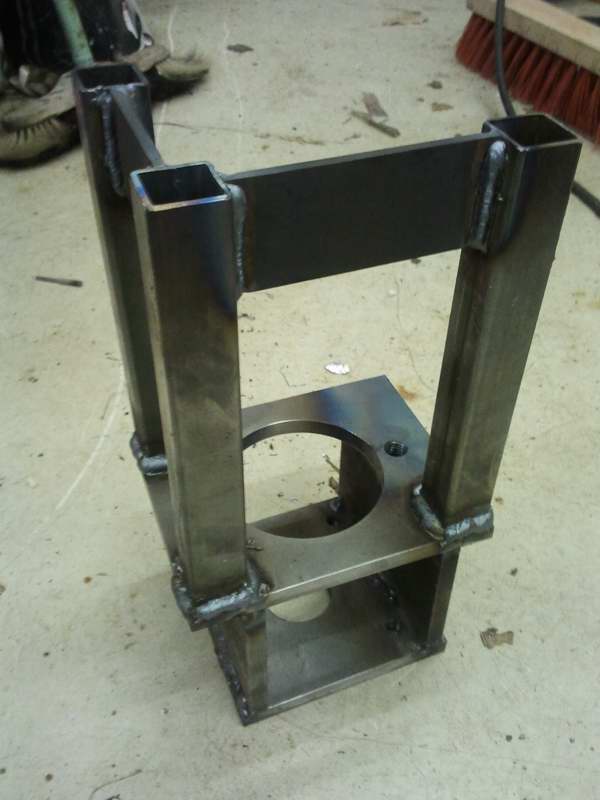

Motorflansch für Stammförderer

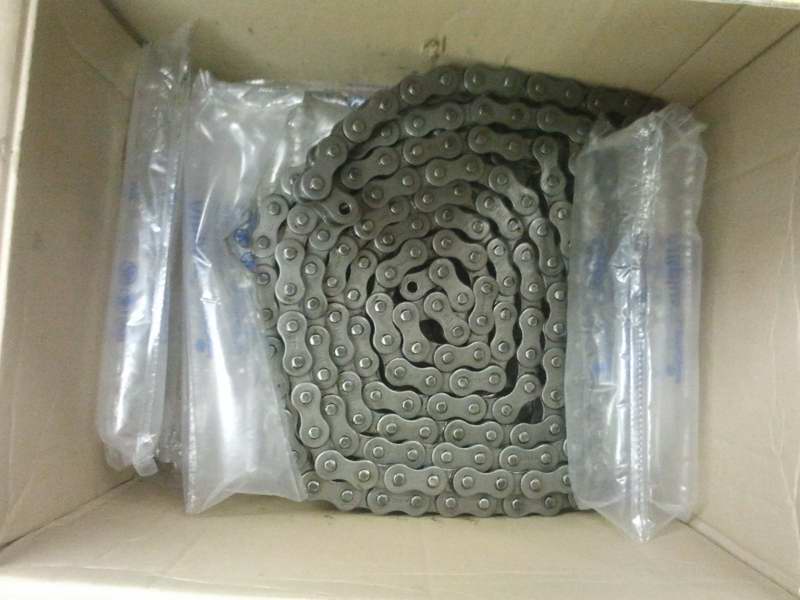

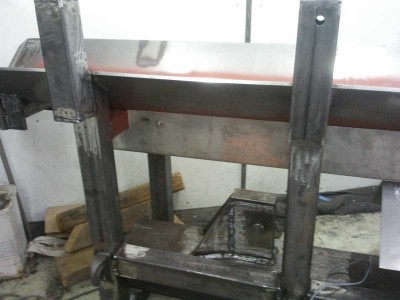

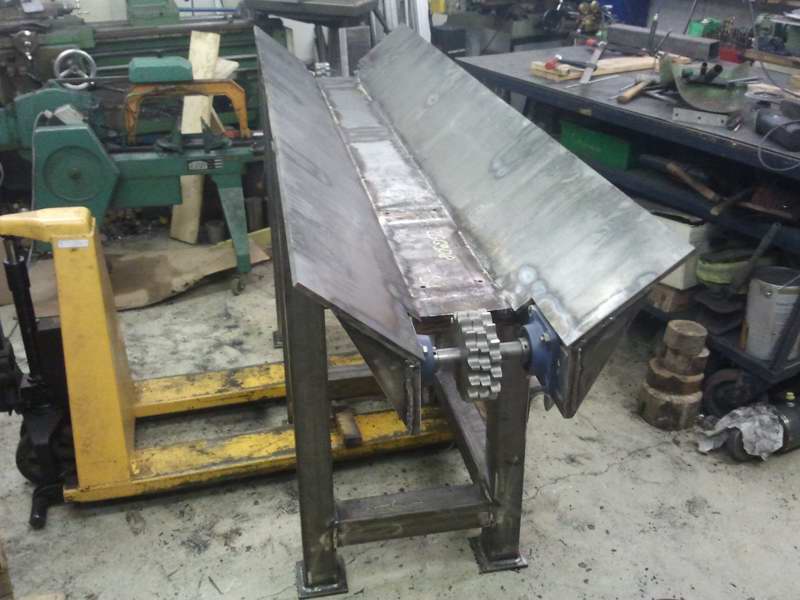

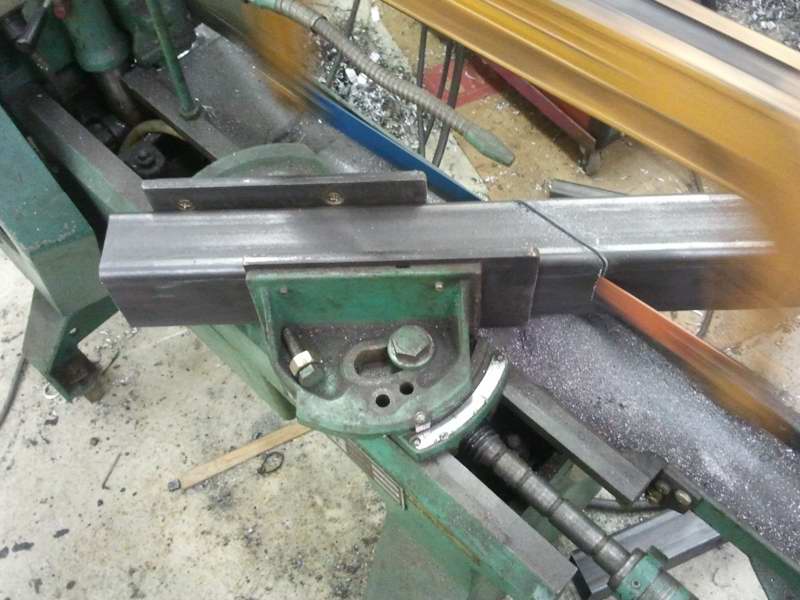

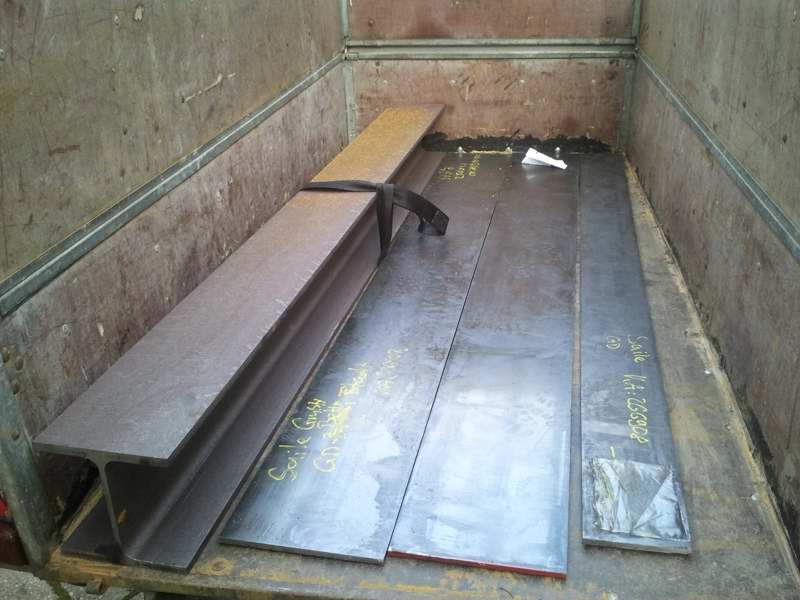

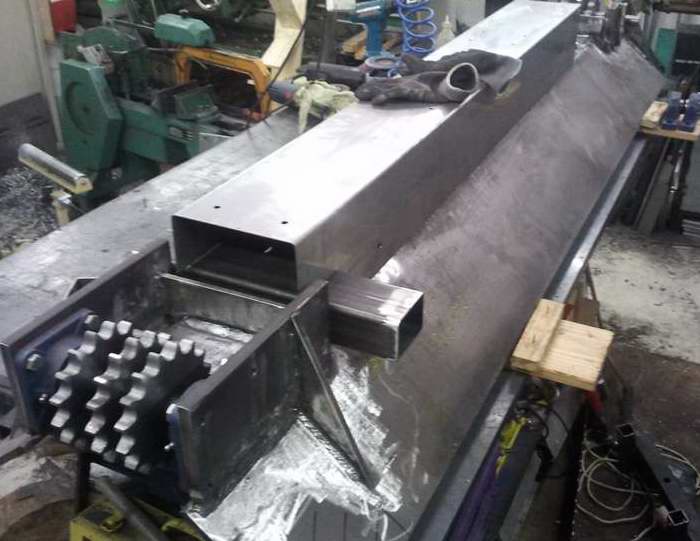

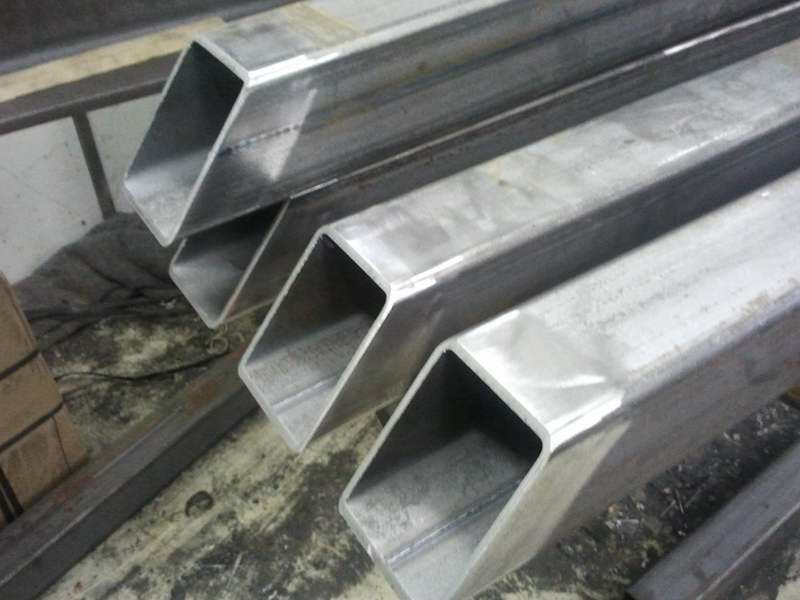

T-Träger und Material für Stammförderer
Es ist einfach etwas kompliziert zu machen, aber es ist kompliziert etwas einfach zu machen !

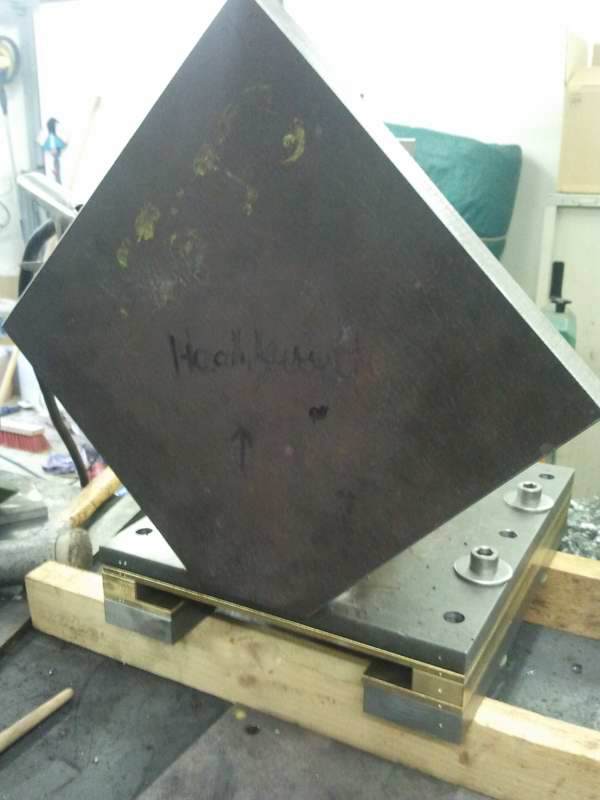

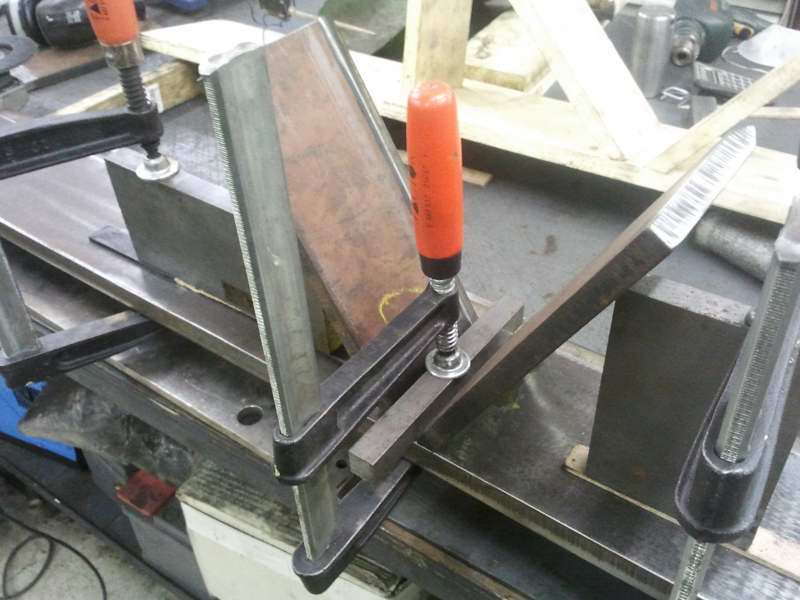

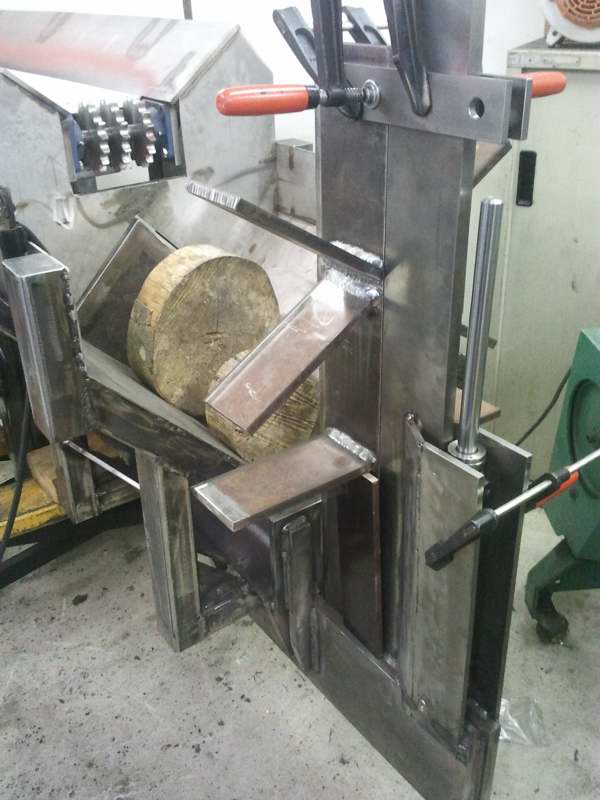

Wie auf den Bildern zu sehen wird mein erstes Spaltmesser mehrere Funktionen erhalten.
2fach / 4fach und 6fach Spaltfunktion in einem Messer. Somit kann ich bis ca. 30cm ohne ein Messer zu wechseln die Stämme bearbeiten.

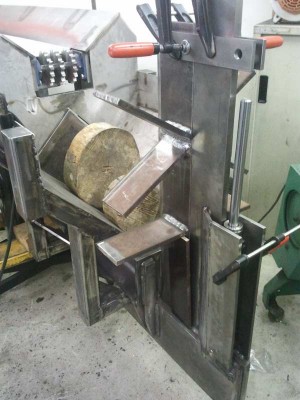

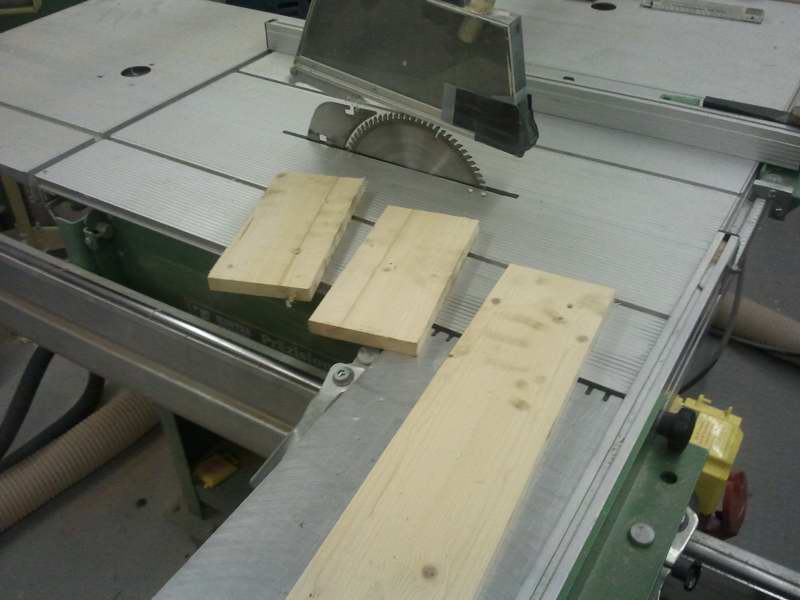

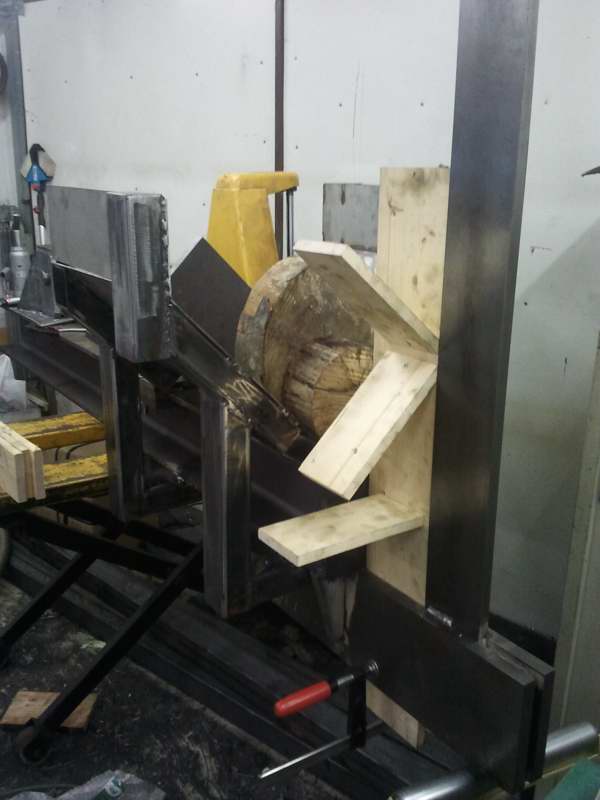

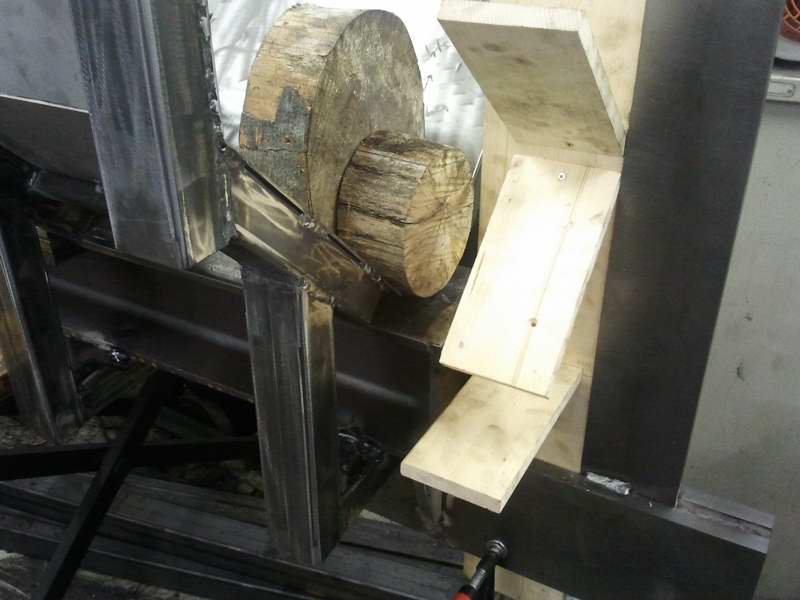

Um mir die Anfertigung des Spaltmesser zu vereinfachen und um die verschiedenen Durchmesser zu testen habe ich mir vorab ein Spaltmesserdummy aus Fichtenholz gebaut
Dateianhänge
Es ist einfach etwas kompliziert zu machen, aber es ist kompliziert etwas einfach zu machen !
Hallo, du baust ja schneller wie man Fragen stellen kann. Ich hoffe wir können dir wenigstens bei der Farbe helfen. Mit Deutz grün währest du ganz vorn. Brennholz Jürgen
