309er Kabine auf Farmer 3S umbauen

von **fendt schrauber** » Do Okt 09, 2014 20:55

Ja, bei den alten 300er waren die Relais einfach an der Spritzwand befestigt :oops:

. Da die komplett vergossen sind sollte da auch nichts passieren.
Später waren die Relais dann auf den rechten Kotflügel plaziert.

Grüße aus Mittelfranken

von **JohnDeereDriver** » Do Okt 09, 2014 21:01

ja das relais an sich...

aber die steckkontakte...

von **fendt schrauber** » Di Okt 14, 2014 19:05

Hallo,

hätte da mal eine blöde Frage. Hab heute mit der Elektrik weiter gemacht, da ist mir aufgefallen das nur vier Kabel zu den Scheinwerfern vorne vorgesehen sind. Hatten die 300er LS denn kein Standlicht und nur Fern- und Abblendlicht? :oops:

Grüße aus Mittelfranken

von **dieterpapa** » Di Okt 14, 2014 19:13

Jetzt haste ein quasi fabrikneues Hinterteil....

und hast vorne den verschmodderten Motor dran :gewitter:

so wird das nix!!!!!!

Ruckzuck auseinanderbauen, vorne alles zerlegen, reinigen, optimieren und neu lackieren - dann ist es perfekt.

Dieter

duckundwech :mrgreen:

von **kawabiker1971** » Di Okt 14, 2014 19:25

fendt schrauber hat geschrieben:Hallo,

hätte da mal eine blöde Frage. Hab heute mit der Elektrik weiter gemacht, da ist mir aufgefallen das nur vier Kabel zu den Scheinwerfern vorne vorgesehen sind. Hatten die 300er LS denn kein Standlicht und nur Fern- und Abblendlicht?

Grüße aus Mittelfranken

Bei Kramp gibt es für den 307C diese Scheinwerferbeschreibung:

1AB006213001 Scheinwerfer H4

Technische Informationen

Artikelnummer 1AB006213001
Einheit Stück
Funktion Abblend- Fernlicht
links / rechts
Volt (V) 12
Lampenart H4
Anbau / Einbau Einbau
Lichtaustritt (mm) 148 x 84
Steckeranschluss AMP
Länge (mm) 182
Breite (mm) 102
Prüfnummer E1 44439

Demnach gibt es hier kein Standlicht......

von **Epxylon** » Di Okt 14, 2014 19:26

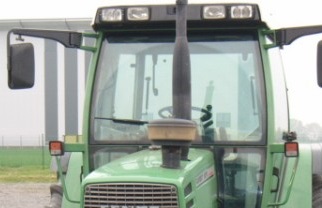

Die Blinker und das Standlicht waren bei älteren Generationen in den Kotflügeln. Bei den neueren Fendt sind ja an der Kabine Halter für Blinker/Standlicht/ASW und den Handlauf.

Wie auf diesem Bild zu sehen. (Favorit 500)

: Blinkerhalter.jpg (22.77 KiB) 3480-mal betrachtet

Die Teile: Handlauf, Blinkerhalter und Spiegelhalter gibt es bei Fendt übrigens als Anschweißteile. Also wenn man sich das Ding abgefahren hat gibt es dafür eine Lösung.

von **Epxylon** » Di Okt 14, 2014 19:32

Beim 309er mit 119/21 oder 186/21 Fgst sind die Blinker/Standlicht im Kotflügel.
Beim 309er mit 309/21 Fgst sind die Blinker/Standlicht wie beim 500er Favorit an den A-Holmen befestigt.

Blinker und Standlicht sind bei beiden Schleppern immer in einem Gehäuse untergebracht.

von **fendt schrauber** » Di Okt 14, 2014 19:44

Ah, okay. Dann gibt es in den Frontscheinscheinwerfern also kein Standlicht. Das an den Kotflügeln vorne hab ich ja auch. Nur was mach ich dann mit den Lampen fürs Standlicht, der 3s hatte die ja noch. Entweder rauslassen oder einfach mit aufs Abblendlich klemmen :cry:

Grüße aus Mittelfranken

von **Epxylon** » Di Okt 14, 2014 19:58

Also bei den 600ern gab es an älteren Scheinwerfern noch die Möglichkeit vorne Birnen rein zu machen.
Im Endeffekt ist das Standlicht aber immer im Kotflügel/Blinkerhalter.

Meiner Meinung nach würde ich nur die Stand/Begrenzungslichter auf den Kotflügeln anklemmen.
Der Schlepper ist so besser als solches zu erkennen.

von **GüldnerG50** » Sa Okt 18, 2014 20:01

von **fendt schrauber** » Sa Okt 18, 2014 20:15

Hallo,

danke für die Info

. Hab aber eigentlich mehr an die Achse von nem 300er oder so gedacht :oops:

Grüße aus Mittelfranken

von **GüldnerG50** » Sa Okt 18, 2014 20:19

von **Schmuttertalerbua** » So Okt 19, 2014 21:13

Servus Fendtschrauber,

ich lese seit Anfang an mit und muss Dir jetzt mal meinen größten Respekt aussprechen.
Soviel Herzblut wie Du in dieses Projekt steckst verdient alle Achtung!

Bitte versorg uns auch weiterhin fleißig mit Bildern.
Ich hoffe das Du wieder ein Stück weiter bist und vielleicht sogar schon mal in der kabine platz genommen hast?!

Grüße Simon

von **flyinggrisu** » Mo Okt 20, 2014 21:15

: Fendt 309 von LKW rasiert; IMG-20140924-WA042.jpg (88.44 KiB) 2163-mal betrachtet

fendt schrauber hat geschrieben:Hallo,

danke für die Info . Hab aber eigentlich mehr an die Achse von nem 300er oder so gedacht

Grüße aus Mittelfranken

Hallo Fendtschrauber,

Falls Du noch eine VA suchst, bei uns haben Sie erst einen "umgefahren". :shock:

Wird jetzt in Einzelteilen verkauft. Falls Du Interesse hast, kurze PN.

Gruß
Flyinggrisu

von **fendt schrauber** » Di Okt 21, 2014 20:07

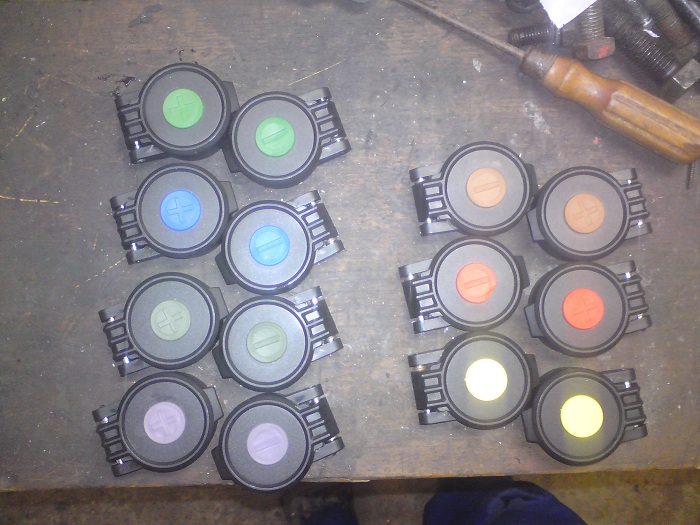

...so hat jetzt doch geklappt für alle Anschlüsse eine eingene Farbe zu bekommen, sind jetzt die Clips wie sie auch beim Vario Verwendung finden

Nochmal ein Dankeschön an Epxylon

@ flyinggrisu
danke für das Angebot, aber jetzt wird der Schlepper erst einmal so fertig gemacht.

Grüße aus Mittelfranken
