Eigenbau Rückewagen

von **schrödi** » Mi Jan 21, 2009 21:29

Da kann ich nur sagen:Weiter so!!!

von **323er** » Mi Jan 21, 2009 21:33

danke!!!!

Bilder folgen!

von **323er** » Sa Jan 24, 2009 23:07

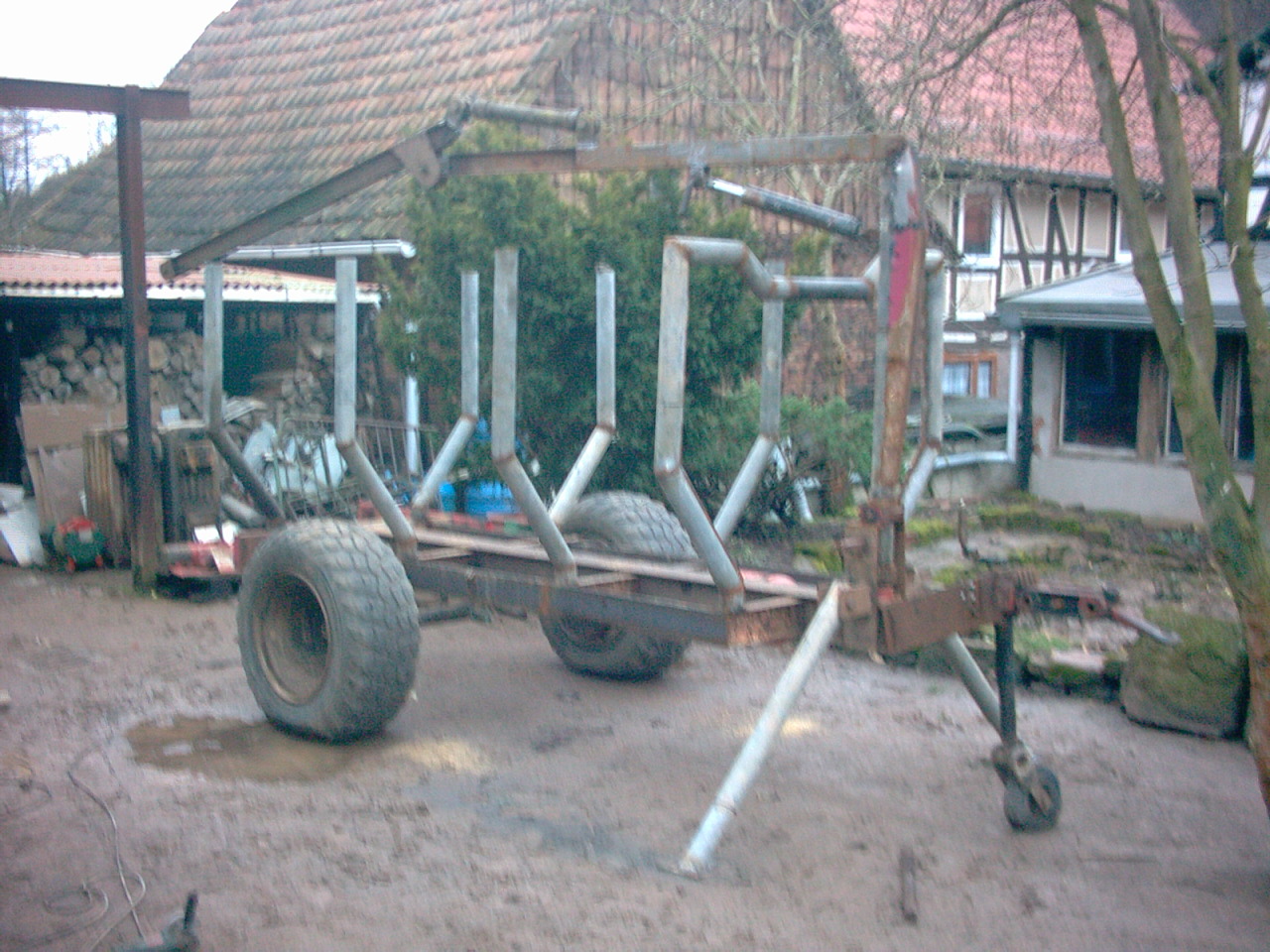

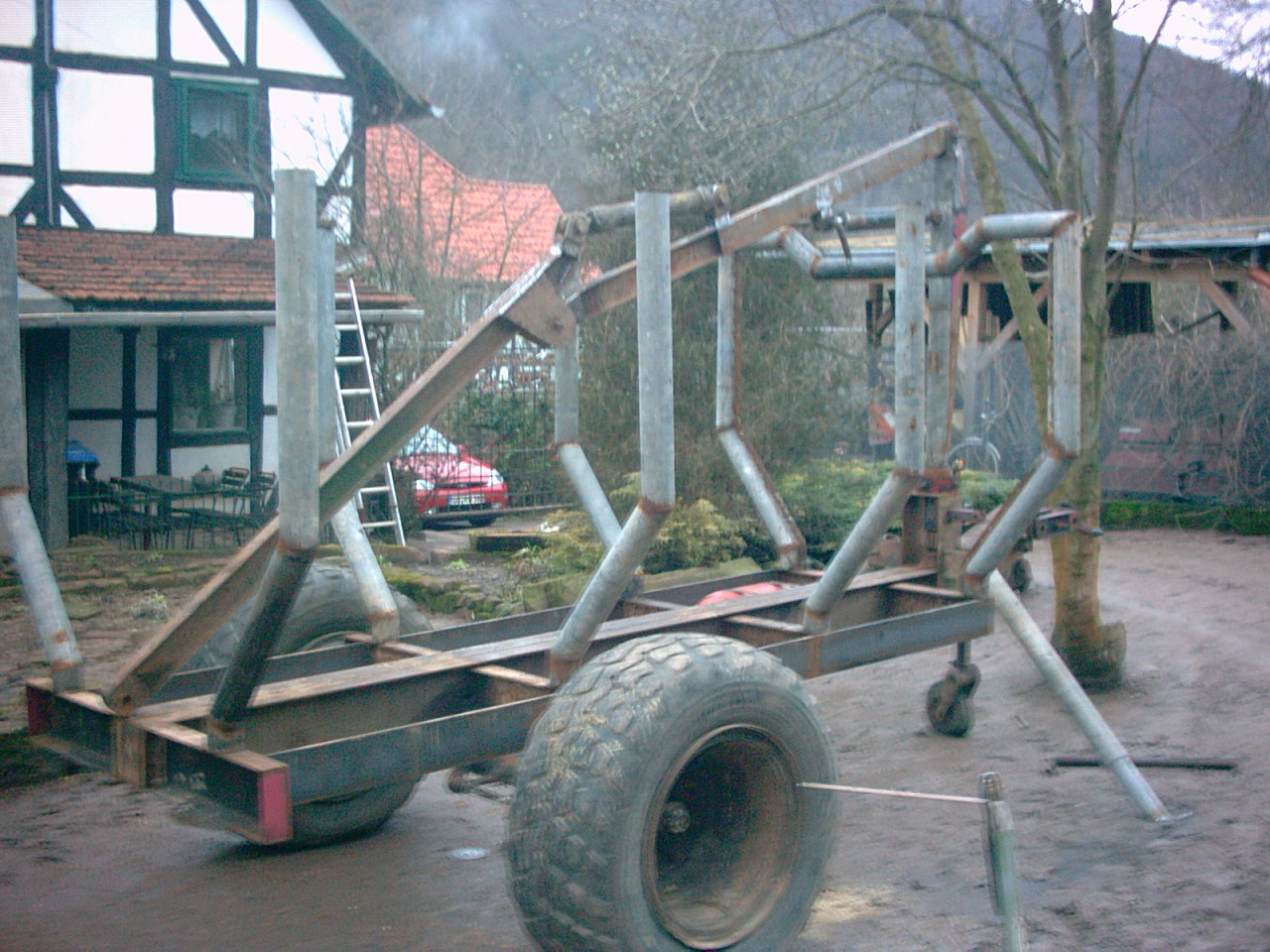

hier noch ein paar Bilder

von **DX85** » Sa Jan 24, 2009 23:13

Wenn ich nicht zu blöd zum Schweissen wär würd ich ja auch mal was brutzeln..... aber schöne Leistung.

Was hast Du denn an maximaler Hubleistung bei voller Auslage geplant? Was soll der heben, oder was könnte der rein rechnerisch heben?

Lars

von **fun_jump** » Sa Jan 24, 2009 23:16

@DX85
Du hast doch einen Rückewagen oder nicht?

Gruß Jens

von **DX85** » Sa Jan 24, 2009 23:21

Ja, hab ich. Aber es gibt immer etwas zu optimieren, oder schlimmer: zu reparieren. Hätte zur Zeit gerne nen Kipperaufsatz den ich an Stelle der Rungen aufsetzte (Pfanzelt läßt grüssen...). Aber ohne Schweissen ist da nix..... :oops:

Lars

von **fun_jump** » Sa Jan 24, 2009 23:36

Ach DX ich wäre froh wenn ich überhaupt nen Rückewagen hätte. Und wenns nur ein kleiner ist wo 4 Ster Holz drauf passen aber leider ist so ein Teil einfach unbezahlbar. Ein Eigenbau ist auch ziemlich teuer. Denke es gibt sicherlich jemanden in deinem Bekannten- oder Freundeskreis der gut schweißen kann oder?

Gruß Jens

von **Euron** » So Jan 25, 2009 14:31

hallo 323er,

der Anhänger gefällt mir sehr gut. Weiter so, das wird was.
Wenn du mal über ein Zahnstangenschwenkwerk stolperst, so eines würde ich auch noch suchen. Ich würde dann meinen Kran auch noch umbauen.

mfg
Schweißen verbindet ;-)

von **wurzelzieher** » So Jan 25, 2009 14:44

von **timberjack_1470** » So Jan 25, 2009 20:33

im sauerland gibt es ein firma forstkompetenz der kann dir bestimmt einen gebrauchten kran besorgen dann kannst wenigstens auf dauer mal ersatzteile besorgen für wenig geld!sonst die firma koopa hat noch einen liegen soweit ich weiß!

von **Hui Wäller** » So Jan 25, 2009 20:50

Hallo zusammen,
Ich denke ein Hauptknackpunkt beim Eigenbau des Kranes ist ein Drehwerk
der Kransäule. Was haltet ihr hiervon.
Im unteren Teil der Säule wird eine Kreisrunde Scheibe befestigt ( schweißen
schrauben ). So ca 300 mm D müsste reichen. Am Umfang dieser Scheibe
eine 3/ 4 " oder 1 " Kette befestigt. Die Enden der kette miteinander Verbunden. Natürlich muß man dann den Durchmesser der Scheibe so auslegen das die Kettenenden genau zusammenkommen. Einen Hydraulik-
motor mit passendem Ritzel von aussen in die Kette eingreifen lassen, der
die ganze Sache antreibt. So müssten doch fast 360 ° drin sein.
Was meint ihr dazu ?

Ein halbes Jahr Winter
Ein halbes Jahr kalt,
Gruß aus dem Westerwald.

Hui Wäller

von **Euron** » So Jan 25, 2009 21:30

Das bringt nur sehr wenig Power fürchte ich. Wenn du ein wenig Schräg stehst, und du hebst einen Stamm an, dann schwenkt dir der Kran zum niedigsten punkt, und du kannst nichts dagegen machen, ausser die Last abzusenken. Lässt sich aber zeimlich einfach ausrechnen. Drehmoment vom Hydraulikmotor mal das Übersetzungsverhältniss. Dann hast du das Drehmoment direkt am Turm. Dieses Drehmoment soll sich nun gegen einen langen Ausleger durchsetzen.

Bei meinem Kran läufts auch über Ketten, an denen je ein Hydraulikzylinder zieht. das brings sicher erheblich mehr Power, aber immer noch verdammt wenig.

Optimal wären sicher 4zylinder und 2 schubstangen. Aber woher nehmen für schmales Geld, wer sowas findet kann sich gerne bei mir melden, ich suche auch noch sowas.

mfg

von **323er** » Mo Jan 26, 2009 20:21

Hallo,

ich habe mir eine auslage von ca 5 m gedacht und eine Hubleistung von ca 400kg. Was auch noch mein problem ist mit der Krandrehung zuerst wollte ich es über ein Hydraulikmotor betreiben. Aber inzwischen halte ich nix mehr von der idee.

Ich habe mir überlegt:

An der Kransäule habe ich ein großes Zahnrad angebracht mit passnut.
Da habe ich mir gedacht noch eins zu nehmen und es mit zwei Lagerblöcke zu lagern. Dann mit einen großen Hebel, mit der achse des zweiten zahnrads zu verbinden und da dran dann den hydraulikzylinder zu montieren.

Was haltet ihr noch der Idee :?:

von **gogof** » Mo Jan 26, 2009 20:29

hallo 323,

ich könnte mir vorstellen, dass das funktioniert, braucht aber viel platz.

das zahnrad mit dem hebel sollte auf jeden fall größer sein als das auf der kransäule. dann schaffst du mehr drehwinkel.

grüße, gottfried

von **323er** » Mo Jan 26, 2009 20:45

Ich werder das auch so machen, was ich dafür brauche habe ich da.

@gogof: Wie gefällt dir mein Rückewagen :?:

@Euron: Hast du bilder von deinem rückewagen :?:
