ich werde hydraulikzylinder ersetzen ich habe einen gefunden aussen Durchmesser 140mm kolbenstange 90mm

Na der geht doch schon!

@Kugelblitz: was sollte ich den nach deiner meinung noch anders machen

Wie viel schätzt du was er dann hebt

@Markus K.
ja, geht nur wenn du mehrere Betätigst geht alles langsamer. Aber es geht.

Habe ihn heute mal im Einsatz gehabt. Alles ganz und ich wollte garnicht mehr nach Hause

Bei 160 Bar und einen angenommenen Innendurchmesser von 120 mm bringt der Zylinder 18 Tonnen! Die Hubkraft kannst du dir selbst ausrechnen. Beispiel: Der Krandrehpunkt ist vom Zylinderangriffspunkt 50cm entfernt, dann hebt der im Idealfall in 5m Entfernung noch 1,8 Tonnen. Hierbei ist noch das Gewicht von Zange, Rotator und Ausleger abzuziehen und auch zu berücksichtigen, das der Zylinder seine Kraft nicht im rechten Winkel abgibt.

@Kugelblitz

ja, ist mir klar, das alles langsamer wird, da sich der Ölstrom aufteilt. Noch eins, weißt du, welches Schwenkmoment an deiner Kransäule wirkt? Also Motordrehmoment x Übersetzung? Ich suche eine einfach realisierbare Möglichkeit, einen Schwenkantrieb mit einen Schwenkmoment von 6 - 7 KNm zu konstruieren.

@Markus K.
Frag mich doch nich sowas Ich habe nen 200Nm Hydromotor verbaut der über 2 Kettenräder das Teil dreht.
Man kann auch nen Stamm aus nen Haufen mit rausziehen hatte es probiert.
Der kleine Ritzel hat etwa nen DM von 10 cm der große an der Säule 30 cm.

eine Frage hätte ich dann noch. Was könnte er rein rechnerisch heben

Hallo Kugelblitz
Toller Wagen klein aber Fein und wie kommst du ohne Drehservo zurecht?
Ich bau gerade mein Rückewagen um ein Atlas Lader 320 ist als Kran montiert der Arm ist viel zu kurz darum habe Ich einen neuen Ausleger gebaut 5m.Das mit dem Schwenkwerk hört sich gut an beim Mir ist ein Zylinder100 Kolben 50Stange zum schwenken das problem eine Seite mehr Kraft würde dein Motor denn Zylinder ersetzen?

Mfg Ramon

Kugelblitz hat geschrieben:@Markus K.
Frag mich doch nich sowas Ich habe nen 200Nm Hydromotor verbaut der über 2 Kettenräder das Teil dreht.
Man kann auch nen Stamm aus nen Haufen mit rausziehen hatte es probiert.
Der kleine Ritzel hat etwa nen DM von 10 cm der große an der Säule 30 cm.

Der Ladewagen schaut echt gut aus,aber mich würde die Ladung mehr
interessieren.Würde sagen das Holz brennt auch in meinem Ofen

@monimog
kann ich dir nicht sagen Frag Markus von ihm habe ich den Eindruck das er sich mit Formeln zum errechnen des Schwenkmoments auskennt.
Mein Ausleger ist nur 3 Meter + 70 cm Teleskop. Der Hydromotor geht dafür, größeres Holz mit mehr Gewicht hatte ich leider noch nicht. Ist zwar da aber da komme ich noch nicht hin!
War überhaupt heute das erste mal das der mit im Wald war.

@323er
den Zylinder den du jetz hast geht dafür! Da könnten die 400 kg Realisierbar werde, wenn der Rest mitmacht.
Bau drauf los, mache ich auch immer! Wenn es nicht geht, biste fürs nächste mal schlauer

@monimog
das ist das einzige manko mit dem Drehservo, geht aber trotzdem. Zange auf und am Boden Schwenken, wenn du das 3 mal gemacht hast weißte wie es geht. Is ne Sache für sich.

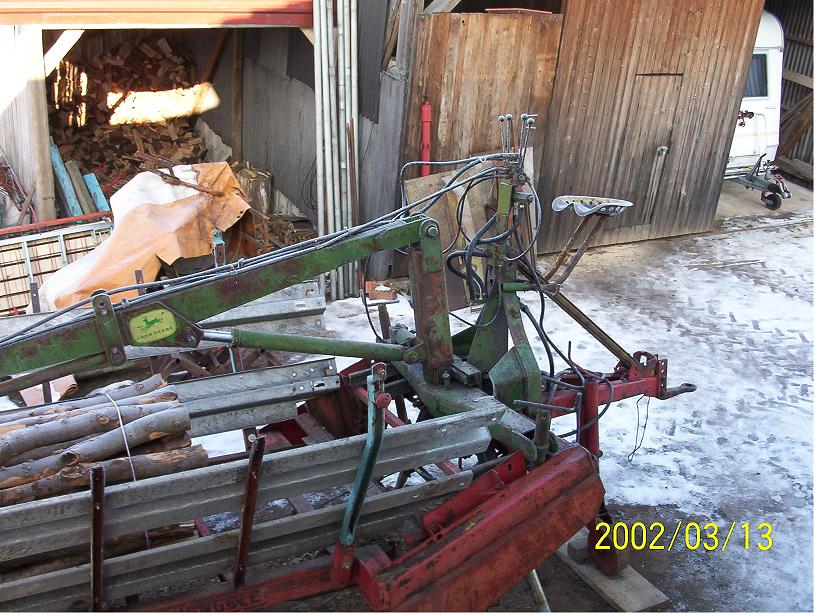

hi ein bild von meinem eigenbau weitere folgen
gruß herby

Hallo rhönherby,
da muss aber noch was dran gemacht werden. was hebt er? Reichweite?

mfg 323er

hi 323
was muß ich noch dran machen?
gruß herby

naja das teil is ja mehr oder weniger nur zusammgeschustert!!!
ich hätte alles was über die leitblangen ragt abgesägt

was hebt denn das Teil bei voller ausladung

hi 323er
nö lade langholz ca 10ster und meter wahre ca 8ster.
was er hebt keine ahnung also Buche frisch 4m lang und 70 im schnitt
geht gut .is in Bauernlader,hab ich und Kumpel hinter Oldenburg geholt,
für 1200 euronen.
grüße aus der Rhön herby
