Eigenbau Rückewagen

von **323er** » Do Jul 28, 2011 21:15

Hallo,

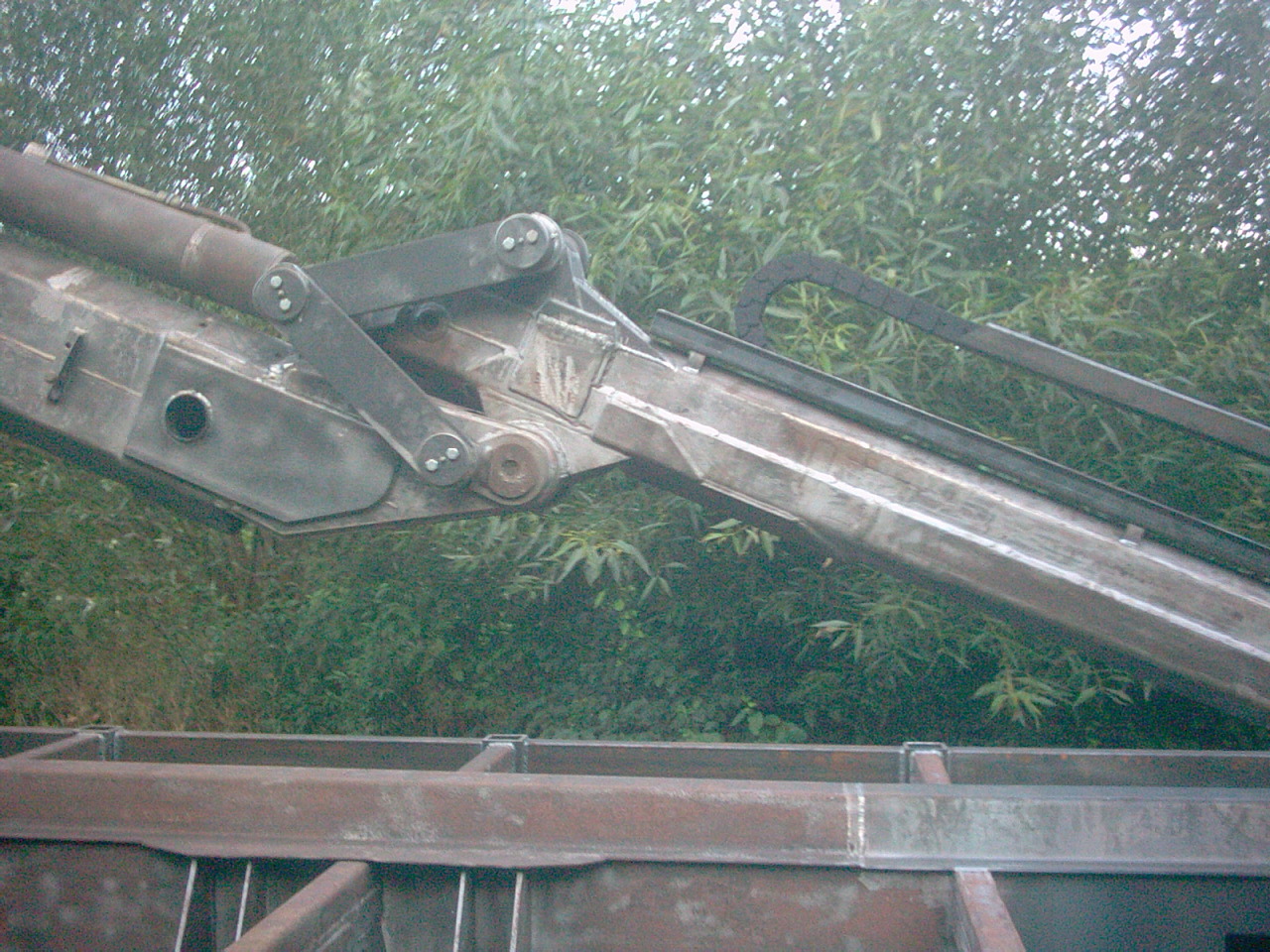

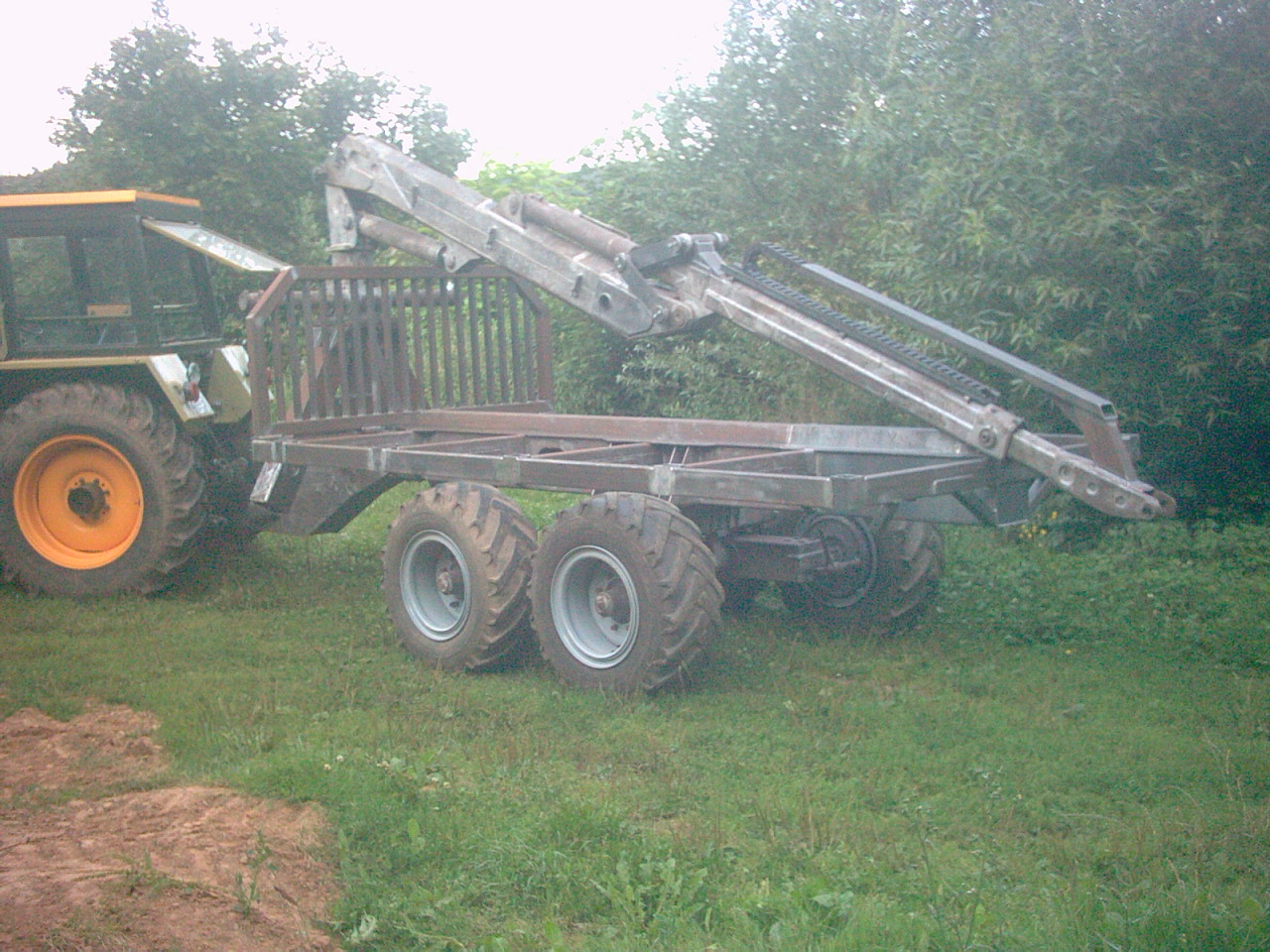

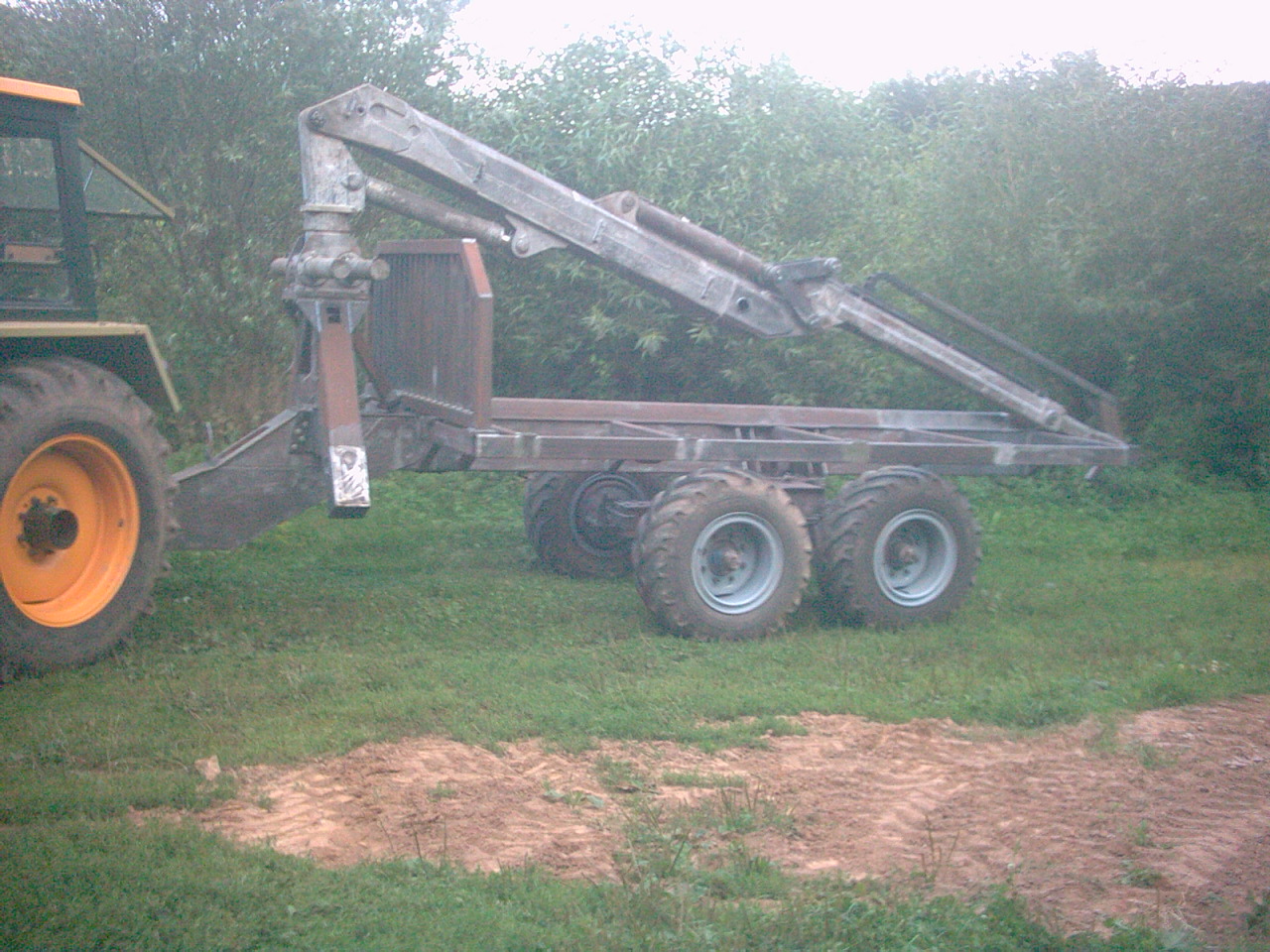

hier habe ich noch ein paar bilder. Habe heute 400kg stahlsand verblasen.

von **Justice** » Fr Jul 29, 2011 7:29

Das wird doch. Weiter so.

In freier Wildbahn sieht der garnicht mehr so schwer aus.

von **Kugelblitz** » Fr Jul 29, 2011 9:06

nich schlecht :!:

Der wird Dich wahrscheinlich sogar Überleben :lol:

von **323er** » Di Aug 09, 2011 20:17

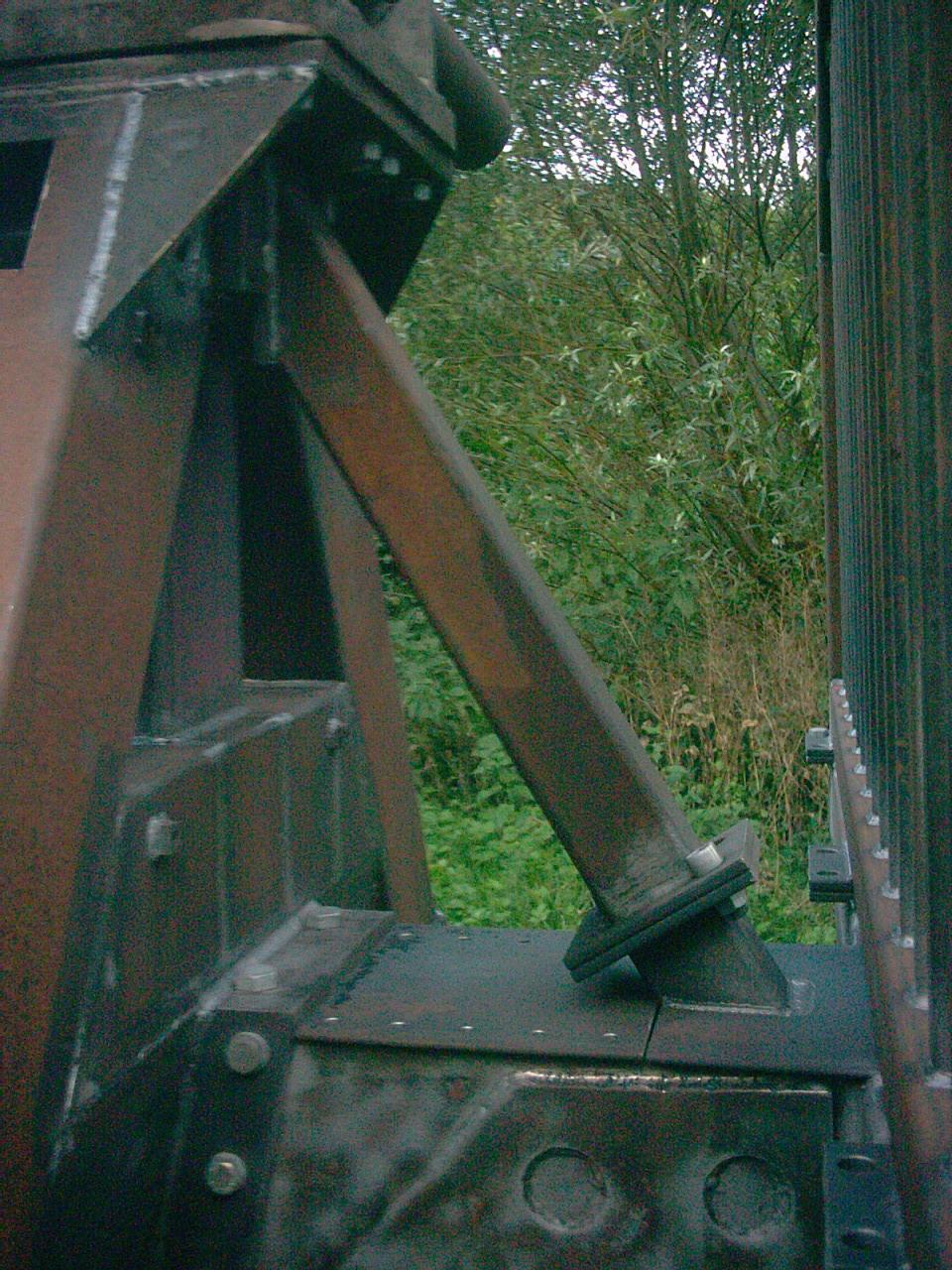

so bei mir gibt es auch wieder was neues. Der hochsitz ist dran, es fehlt aber bis her immer noch der steuerblock. der termin zu lackieren steht fest, wir fangen samstag an den kompletten Anhänger zu grundieren. Am Abend den Kran lackieren. Sonntag den kran abkleben und die abstüztung lackieren
kommt auch drauf an wie die Farbe trocken wird

und hier noch ein bild

Foto0229.jpg: (387.46 KiB) Noch nie heruntergeladen

gruß Robert

von **WaldbauerSchosi** » Di Aug 09, 2011 20:30

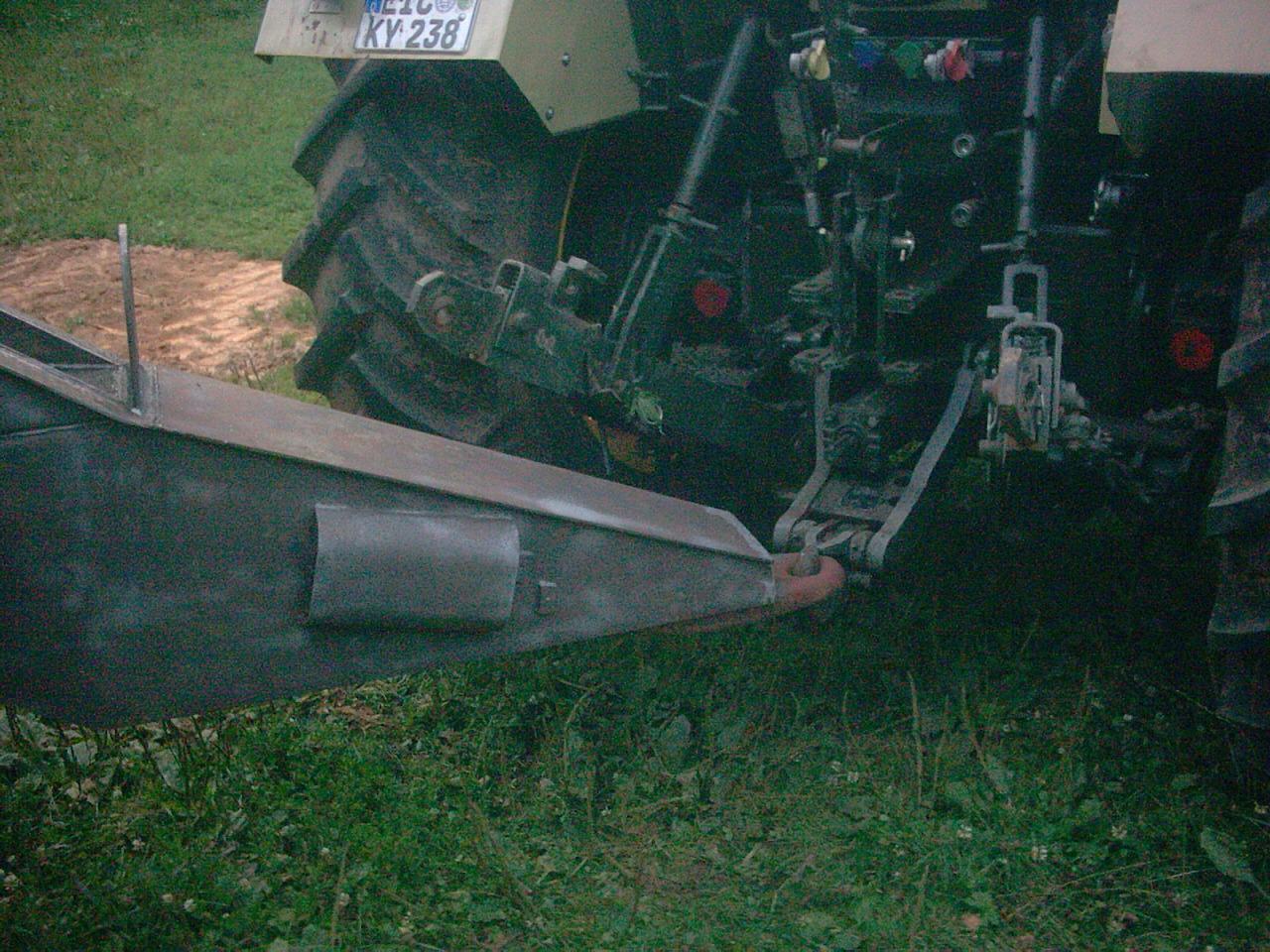

wie heißt eig. die Art der anhängung ?

ich kenn nur die Untenanhängung mit dem 80er kugelkopf

von **johndeere93** » Di Aug 09, 2011 20:37

Anhängung per Hitch Haken :wink:

@ Robert
mach weiter so gefällt mir echt gut!
Aber eine sache fällt mit dran noch ein , auf den Bildern sin noch garkeine HD Leitungen verlegt, hast du das diese Woche vor, weil nachm Lackiren ists ja nicht mer so toll wenn dann noch die Hydraulikrohr/Schlauch Halterungen angeschweißt werden müssen.

mfg johndeere93

von **Merlin82** » Di Aug 09, 2011 20:43

Die Anhänger wurden eig. als Hitchvariante gebaut.

http://de.wikipedia.org/wiki/Hitchhaken

Geile Sache in Bezug auch Stützlast, Traktion und Fahreigenschaften (auch bei rückwärts schieben) , da der Kuppelpunkt meist sehr nah UNTER der HA liegt.

Nachteil: Geringere Bodenfreiheit unter der HA.

Vorteile überwiegen m.E. jedoch deutlich!!!

Kann eig. bei allen Herstellern als Sonderausstattung bezogen werden (JD, Fendt, MF, Zetor, Belarus, ...).

Die Anhängung im Bild sieht mir irgendwie komisch nach Ackerschiene + Zugpendel aus...

Glaub nicht, das das so eingesetzt wird.

Der 323er kann sicherlich weiterhelfen.

von **Merlin82** » Di Aug 09, 2011 20:47

Hab nochwas gefunden...

http://www.ddr-landmaschinen.de/sonders ... .zt300.htm

von **323er** » Di Aug 09, 2011 21:20

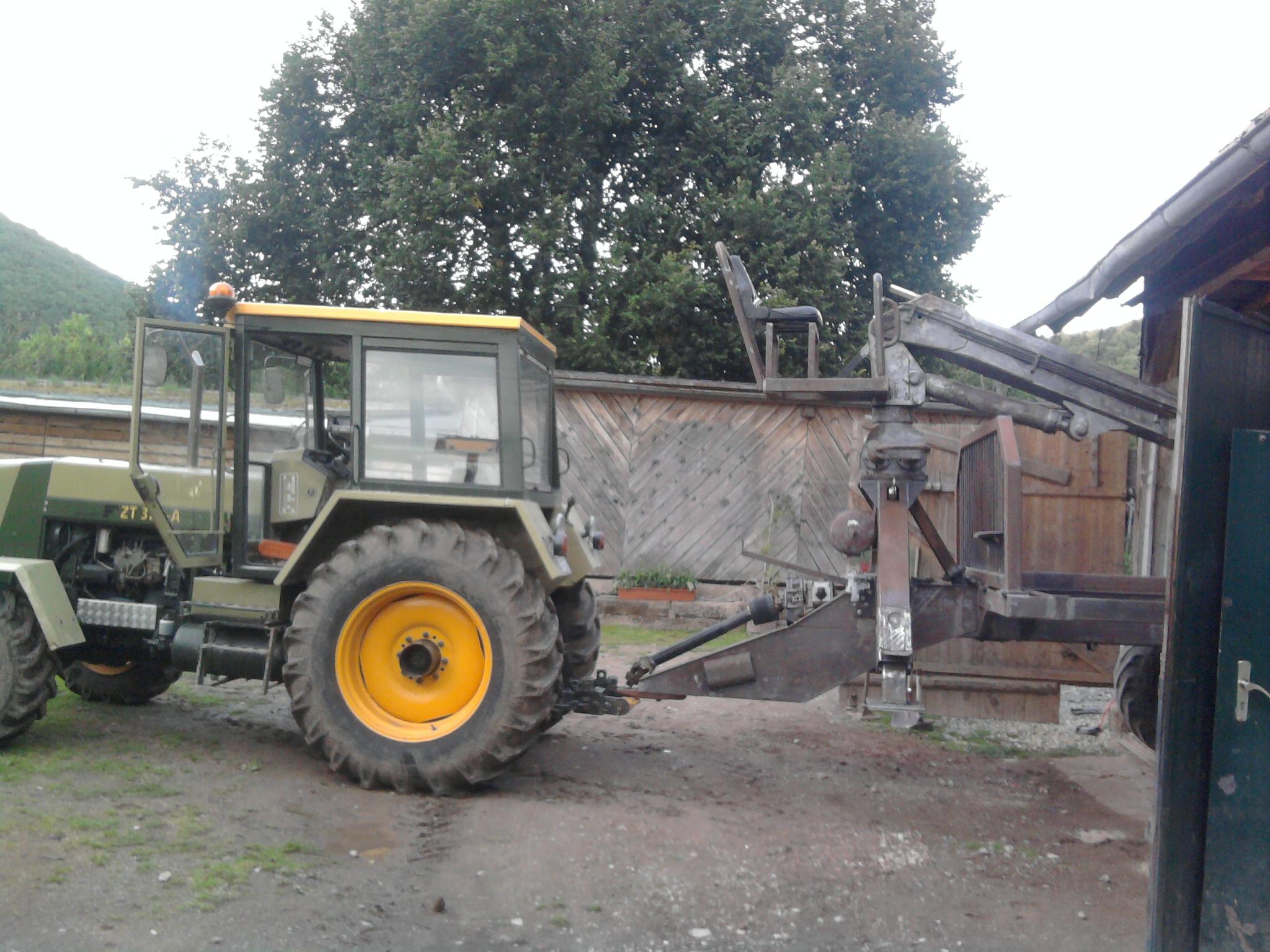

Also den Anhänger hatte ich in der Ackerschiene um den wagen soweit auszuheben sodas ich die stützen rein bekomme. Ich muss den wagen immer in die ackerschiene nehmen weil ich sonst nicht aus der werkstatt komme. Der wagen ist 3,5m hoch und das tor nur 3m. Aber sonst hängt er im Hitchhaken. am Kran sind alle HD Leitungen verlegt und der rest der halterungen wird geschraubt.

was ich diese woche noch machen muss sind kleinigkeiten wie die spritzer vom schweißen entfernen und verschleifen

gruß robert

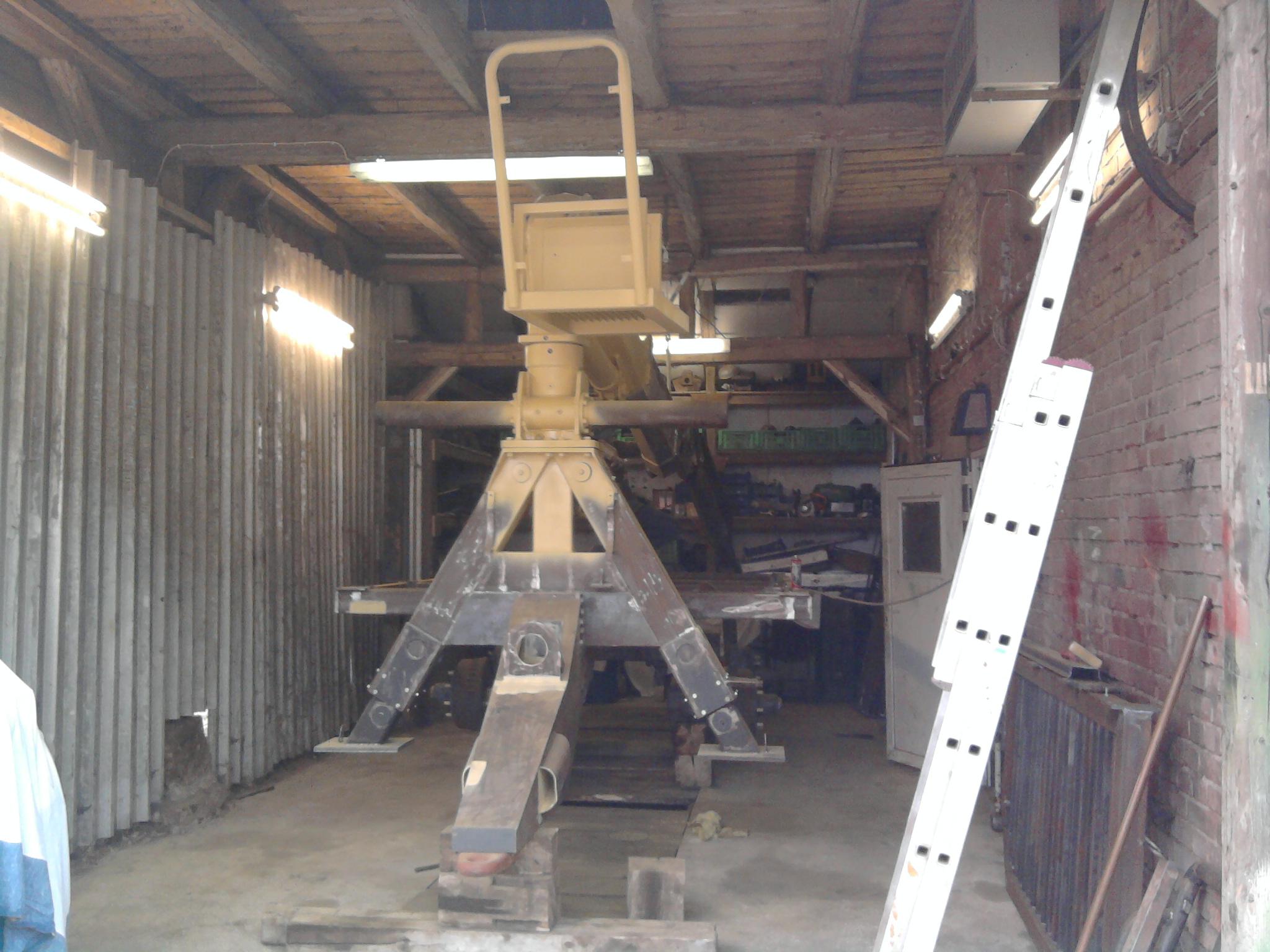

von **323er** » So Aug 14, 2011 17:40

Hallo

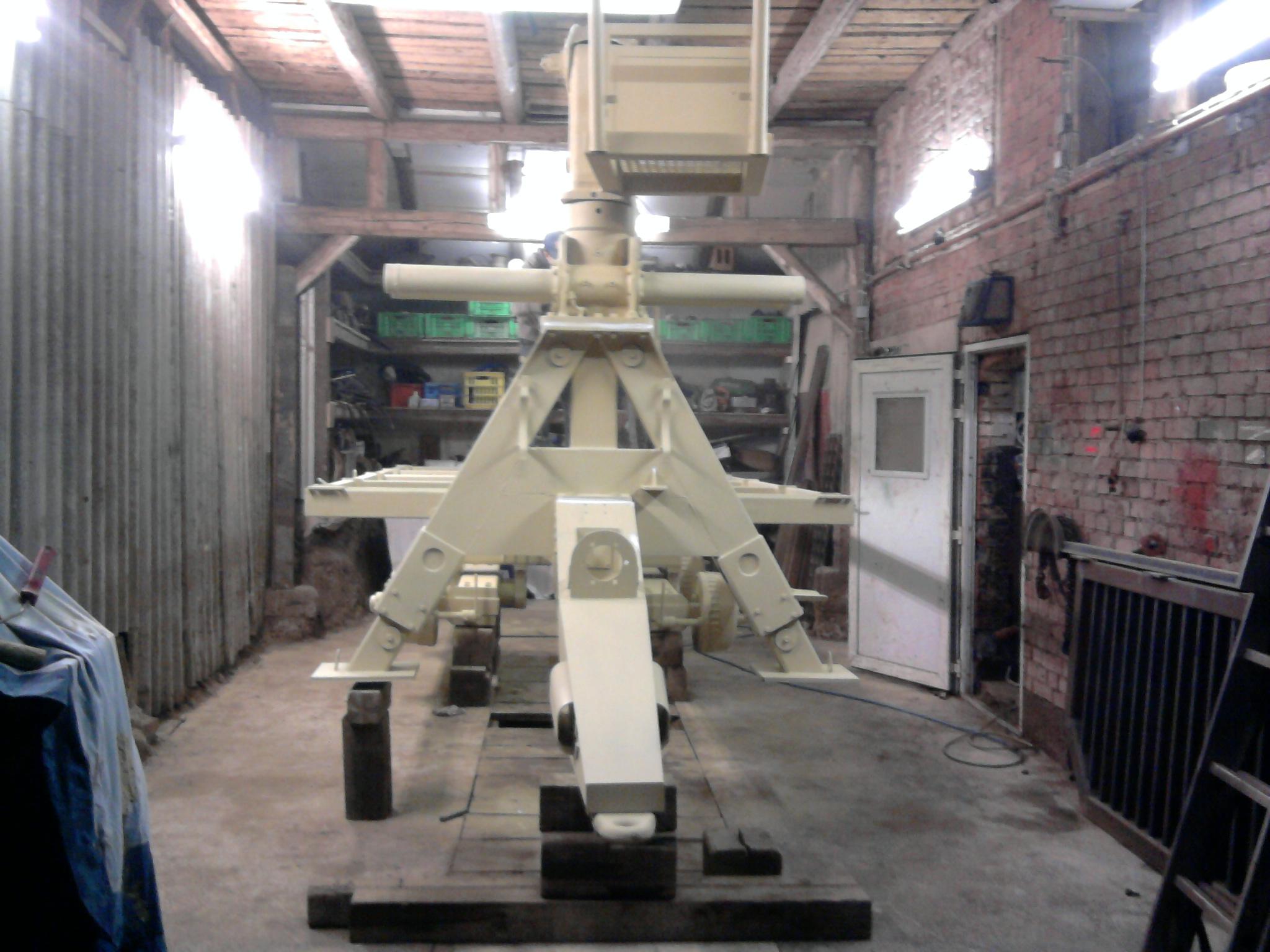

der wagen wurde gestern grundiert und der kran auch gleich lackiert. Heute habe ich den ganzen kran abgeklebt und die Abstützung, Hochsitz schwarz lackiert. Der kran wurde in silber metallic gelackt. Morgen habe ich vor den rest zu lacken in rot 3000 seidenmatt.

von **Michael33** » So Aug 14, 2011 19:14

Tolle Bilder, aber was ich bisher vermisse ist ein Holzgreifer. Baust den auch selbst?

von **323er** » So Aug 14, 2011 19:25

Hallo michael

also der holzgreifer baue ich selber, dazu habe ich mir ein bauplan gekauft. die öffnungsweite beträgt 1400mm. Die teile dazu werde ich mir an der Arbeit ausbrennen lassen aus ST52 20mm stark.

der holzgreifer muss aber noch ein bissel warten. erst mal den rest fertig machen.

von **de_lupo** » Mo Aug 15, 2011 10:15

Hallo,

also ich verfolge den Thread schon ne ganze Weile und ich muss sagen was du mit deinen damals 16 Jahren schon alles gebaut hast, hat mich aus den Sockn gehauen. Ich war mit 16 noch auf dem Basketballplatz und habe die Bälle geworfen.

Aber was du zur Zeit anstellst ist ja der OBERHAMMER!

Ich finde es immer fantastisch was ein Mensch alles bauen kann.

Ich selbst habe einen Hobbyschweißkurs an einer Gewerblichen Schule gemacht, der hat mir schon sehr viel geholfen.
Aber sowas könnte ich nicht bauen.

Hut ab! Echt Hammer!
Angefangen hat alles mit einer Idee und nun ist schon der dritte Wagen, oder?

Kannst du mal Bilder aller Wagen einstellen, dann sieht man die Entwicklung.

Mensch Junge mach weiter so! :klug:

von **323er** » Mo Aug 15, 2011 20:10

Hallo De lupo

Schön das es dir gefällt. Ja das ist jetzt schon der dritte Rückewagen. muss sagen das die ersten beiden schrott waren, nagut der zweite nicht so, der war auch ganz in Ortnung. Hatte mir aber auch nicht so richtig zugesagt. Deshalb dann der Verkauf, (war eine gute entscheidung) aber der jetzige Rückewagen ist der Richtige hammer. Ich muss sagen das ich darauf ein bissel stolz bin :wink:

Ich habe auch dieses mal nicht gespart an material usw. Es stecken bis jetzt fast 6000 euro drin. Das musst du aber als lehrling erstmal haben. Habe im ersten lehrjahr gute 235 euro bekommen. Und jetzt bin ich im dritten lehrjahr. ich weiß manch mal gar nicht wo ich das viele geld her habe...

gruß Robert

von **Holzmacher0815** » Mo Aug 15, 2011 20:19

323er hat geschrieben:Hallo De lupo

Schön das es dir gefällt. Ja das ist jetzt schon der dritte Rückewagen. muss sagen das die ersten beiden schrott waren, nagut der zweite nicht so, der war auch ganz in Ortnung. Hatte mir aber auch nicht so richtig zugesagt. Deshalb dann der Verkauf, (war eine gute entscheidung) aber der jetzige Rückewagen ist der Richtige hammer. Ich muss sagen das ich darauf ein bissel stolz bin
Ich habe auch dieses mal nicht gespart an material usw. Es stecken bis jetzt fast 6000 euro drin. Das musst du aber als lehrling erstmal haben. Habe im ersten lehrjahr gute 235 euro bekommen. Und jetzt bin ich im dritten lehrjahr. ich weiß manch mal gar nicht wo ich das viele geld her habe...

gruß Robert

na lass das mal nicht das Finanzamt hören :twisted:
