Servus andeu,
schöne Idee sieht gut aus. Nur entweder täuscht es und es ist kürzer als man denkt. Oder dir werden die 4 Stempel nicht reichen. Auf die von mir vermutet Länge wirst noch 2 mehr brauchen. Aber sonst top!

Gruß Holzspaß

andeu hat geschrieben:Kleiner Eigenbau:
Verleimpresse


Hallo,

sowas würde mich auch interessieren. Wärst Du bereit noch ein paar Detais von den Spannelementen preis zu geben - noch paar Bilder z.B.?
Ich hab zwar auch etwas gebaut, ist aber noch nicht das "Gelbe vom Ei"!

Danke und Grüße aus Sachsen, Jürgen

Holzspaß hat geschrieben:Servus andeu,
schöne Idee sieht gut aus. Nur entweder täuscht es und es ist kürzer als man denkt. Oder dir werden die 4 Stempel nicht reichen. Auf die von mir vermutet Länge wirst noch 2 mehr brauchen. Aber sonst top!

Gruß Holzspaß

Insgesamt ist sie 2,5 m breit. Wenn ich breite Sachen verleime, verwende ich noch zusätzlich vier "mobile Klemmen" (kann ich bei Gelegenheit auch mal einstellen).
Detailbilder mache ich auch noch und stelle sie ein.
Gruß Andreas

So, Tach Leute!

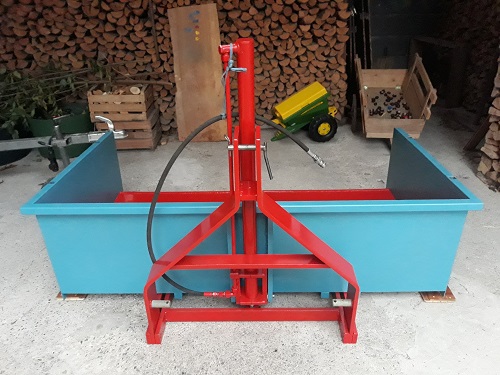

Hab leider schon länger hier nix mehr Beigetragen aber jetzt gibts mal wieder ein Eigenbau von mir Transportmulde die zweite. Die erste die ich im Jahr 2015 gebaut habe hat jetzt mein Opa für sein kleines Schlepperle bekommen, für unseren wollte ich es jetzt ne Nummer Stabiler bauen

Maße: 180er Breite mit 1m Ladelänge
Bordwand: hinten 50cm vorne 40cm
Materialstärken: Seitliche Bordwände 3mm, Boden 4mm
Tragende Teile aus 60x20 und 120x15mm
Heckklappe wird noch gebaut.

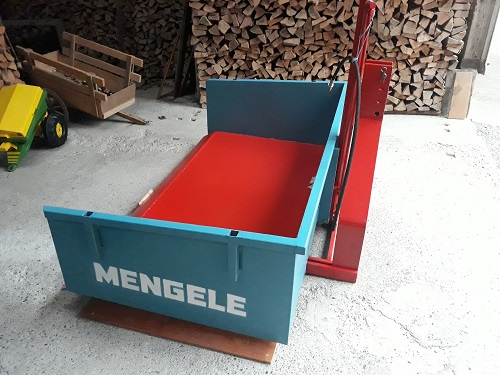

Das es zu unseren Kippern passt bekahm sie die Lackierung Standardgemäß in den Mengele Farbtönen.

Falls einer Fragt, Kaufen währe Billiger. Das ist richtig, die Materialkosten belaufen sich auf ca 400€ aber meine Arbeitszeit rechne Ich nicht. Ist ja Hobby sonst wirds mir langweilig

Grüße, Fabian

Hallo Fabian,

tolle Arbeit!

Sieht klasse aus & ich mag die Option für die Seitenrungen!

Wieviel rm bekommst du denn dann in der Kombi mit Schlepper bewegt?

Schönen Gruß
Stefan

Servus Stefan,
Hab sie bisher noch nicht getestet im Holz. Das Wannenvolumen beträgt bei mir knapp 0,9 m3, ich gehe mal davon aus das je nach Holz zwischen 1,5 und 2 rm Holz darin Platz haben. Aber als erstes muss ich mir noch ein paar Rungen anfertigen.

Grüße, Fabian

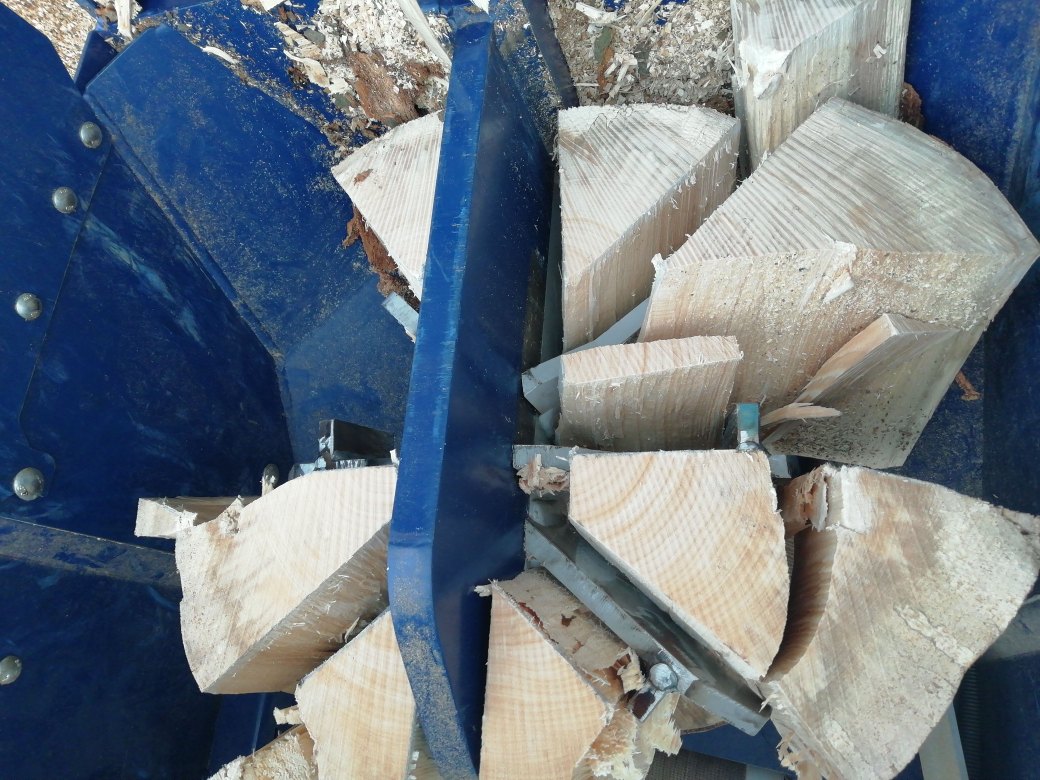

Hallo, habe ein 8-fach Spaltkreuz etwas erweitert, da wir die Scheiter zu gross waren.
Das mit dem Ringmesser war mir zu langsam und zu schwergaengig beim durchdruecken.
Habe 6 kurze Messer dranschweisen lassen...….muss mal mit frischem Holz probieren, da i. M. die Scheiter noch zusammen bleiben...aber es ist viiiiel besser wie vorher
Bei konstruktiven Fragen > sehr gerne
Habe es zigmal gedreht, jetzt steht es wieder auf dem Kopf sorry

Servus zusammen,

hättet ihr noch einen Tipp für mich bzgl. der Hydraulikventile? Möchte ja die Seilwinde per funk steuern (siehe einige Beiträge vorher) - dazu brauche ich ein el. Ventil. Bisher kannte ich nur die Magnetventile mit separater Grundplatte. Diese werden auch von den Herstellern genutzt, welche die Umrüstsätze komplett anbieten. Siehe Bild
"Ventil für Grundplatte".
Dann habe ich 12V Ventile gesehen, welche wie normale Handhebelventile aussehen, aber eben mit Magnetventilen - siehe Bild "Monoblock".
Diese Monoblockventile sind zwar etwas teurer, als die anderen wären mir aber sympathischer, weil die Anschlüsse besser platziert sind. Bei den Grundplatten ist es meistens so, dass die Anschlüsse auch am Boden sind und man dann das Ganze nicht direkt festschrauben kann, weil die Schläuche unten rauskommen... Außerdem sind diese Platten (mit DBV) meistens aus Alu, was mir auch nicht so behagt...
Muss ich etwas beachten, wenn ich ein el. Monoblockventil nehme? Von den Daten her, kann ich nichts feststellen? Übersehe ich etwas?
merci

LG Christian

Welche Daten?
Wenn du die Ventile auf Webseiten gefunden hast, ist es besser, einen Link dorthin zu posten - und die Bilder mit dem [img...] Konstrukt einzubinden.
Streng genommen ist es eine Copyrightverletzung, wenn du die Bilder von der Webseite auf deinen PC speicherst, und von dort dann hier hochlädst!

zum Thema: bei zwei Ventilen nebeneinander ist der Aufwand für die Druckweiterleitung und die separate Tankleitung pro Ventil ja noch überschaubar.
Ab drei Ventilen hat das System mit der Grundplatte sicher Vorzüge ...

Falke

Passt merci!

LG Christian

Falke hat geschrieben:bei zwei Ventilen nebeneinander ist der Aufwand für die Druckweiterleitung und die separate Tankleitung pro Ventil ja noch überschaubar.
Ab drei Ventilen hat das System mit der Grundplatte sicher Vorzüge ...

Die Monoblöcke gibts ja bei Bedarf auch mit mehr Sektionen.

Servus,
Hab hier noch ein Bild von meiner Eigenbau Transportmulde beim Holztransport heute morgen. Geladen sind ca. 1,7 RM Eschenholz Luftgetrocknet von diesem Frühjahr.
Gewichtsmäßig ist da aber Schluss, unser 102er Farmer mit FL war da schon ziemlich leicht auf der Vorderachse

Grüße, Fabian

Nix besonderes: Ich hab die Einwegpalette auf der mein neues Fass Sonderkraftstoff das ich beim MS-Tec bestellt habe, angeliefert wurde ein bisschen modifiziert und als Fass Ständer umgestaltet

Einfach nauflupfen
