eigenbau!

von **FRED222** » Fr Mai 27, 2011 10:57

@wiso / hydraulische geräteveriegelung

ich hatte schon mal in einem anderen thema so einen umbau überlegt, da er hier ja durchgeführt ist und zudem am fast gleichen lader hätte ich noch einige fragen:
würden 5 cm hub auch reichen?
welchen zylinderdurchmesser? von der kraft her reicht wahrscheinlich ein dünner?. ein sehr dünner fährt dann wahrscheinlich auch sehr schnell aus, ist das ein problem? am zylinder wurde eine "gabel" winklig angeschweißt, damit ist die belastung des zylinders ja "schräg". ist das ein problem und hält der zylinder das auf dauer aus?
danke

von **H.B.** » Fr Mai 27, 2011 11:30

In erster Linie sollte keine Last auf der Verriegelung sein. Auf dem gezeigten Bild fliegt erst die Befestigung des Zylinders weg. Wird die verstärkt und der Nenndruck wird erreicht, bevor der Zylinder ausgefahren ist, geht der natürlich hinüber.

von **wiso** » Fr Mai 27, 2011 21:00

Servus Fred,

Das war der dünnste Zylinder, den ich bei Schema bekommen hab. Die Geschwindigkeit is scho schnell. Mit dosieren is bei der Förderleistung des Schleppers selbst im Standgas net viel drin. Brauchts aber ja auch net...

5cm Hub wird übrigens knapp. Ausserdem hab ich festgestellt, dass, warum auch immer, der Zylinder manchmal n paar cm wieder ausfährt. Ich hab aber genug Luft, so dass da nix passiert. Die winkelige Anordnung der Gabel hat mir auch nicht gefallen, aber da kaum Belastung drauf kommt, hab ichs doch so gelöst. Bei komplett ausgefahrenem Zylinder hab ich übrigens noch einen cm Luft bis zum Endanschlag des Riegels. Ausserdem sollen die Rohrschellen, wie das H.B. schon gut erkannt hat, als Sollbruchstelle dienen

Gruß,
wiso

von **323er** » Fr Mai 27, 2011 21:27

Hallo eifelwurm,

also die Zylinder reichen voll kommen aus. Sie zieht und löst gut. In der winde ist von Festo :arrow:

Zylinder, Schleuche und Ventile. Von welcher firma das ventil für die Gasverstellung ist weiß ich nicht, habe es mir auch nicht genau angeguck. Seilrolle ist eingebaut. Jetzt liegt es nur noch am seil, habe 60 m bestellt.

gruß Robert

von **Ede75** » Sa Mai 28, 2011 8:52

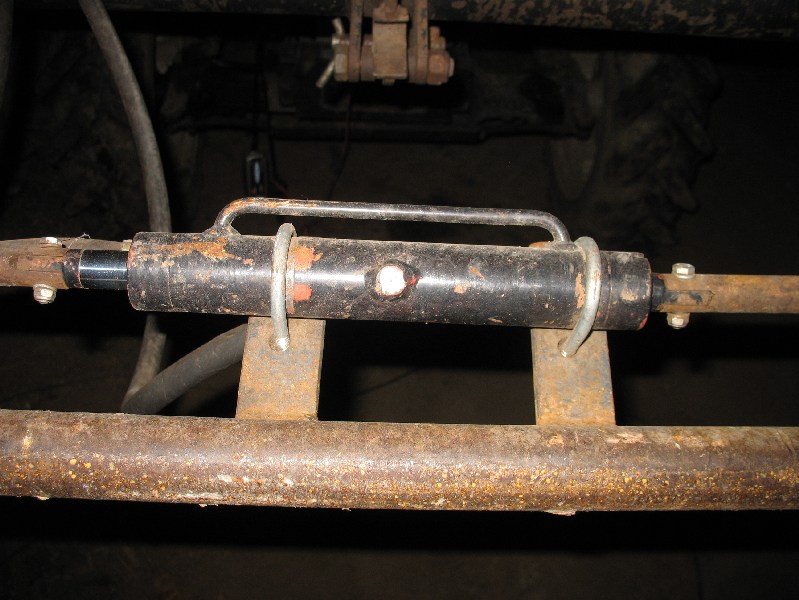

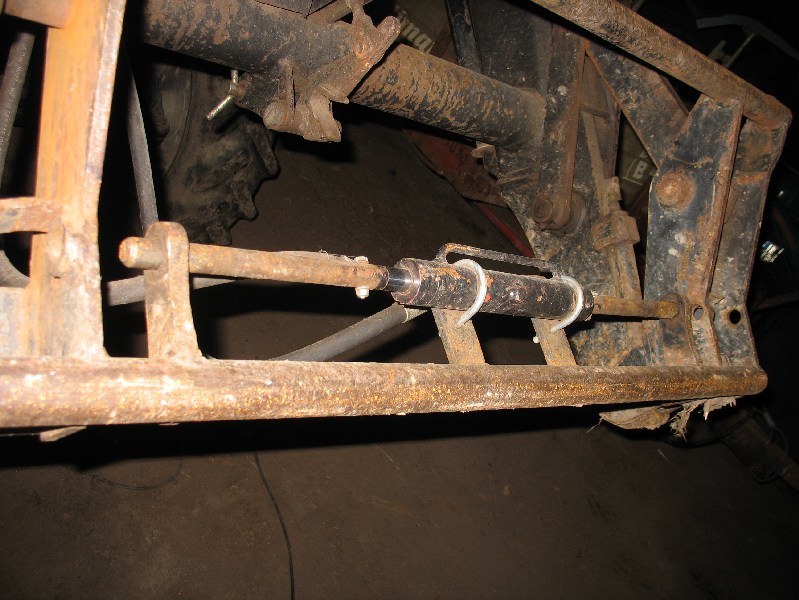

Zur Frontladerverriegelung hab ich mir Zylinder besorgt, die Schäffer in seinen Euro-Rahmen verbaut. Fotos im Anhang. Gesteuert über nen extra Tastschalter im Armaturenbrett, um nicht versehentlich öffnen zu können.

Gruß
Ede

von **Koy406** » Sa Mai 28, 2011 22:02

Hallo,

Ich hab Mal ne Frage zu den vielen rückewägen. Also ich meine so einen Wagen mit seitlich gesteckten Rungen um Bäume mit ca 5 Meter länge zu transportieren. Im Normalfall wird ja in der Mitte als Träger ein Vierkantrohr verwendet. Was für ein Rohr habt ihr dafür verwendet? Wie stark und Welche Maße?

Danke.

von **Seidenschwang** » Di Mai 31, 2011 8:11

Koy406 hat geschrieben:Hallo,

Ich hab Mal ne Frage zu den vielen rückewägen. Also ich meine so einen Wagen mit seitlich gesteckten Rungen um Bäume mit ca 5 Meter länge zu transportieren. Im Normalfall wird ja in der Mitte als Träger ein Vierkantrohr verwendet. Was für ein Rohr habt ihr dafür verwendet? Wie stark und Welche Maße?

Danke.

Zentralrohr S355 200x200x10
Rungenquerträger S235 100x100x6

Gruß,
Seidenschwang

von **Hackschnitzel** » Do Jun 02, 2011 8:36

Hallo zusammen,

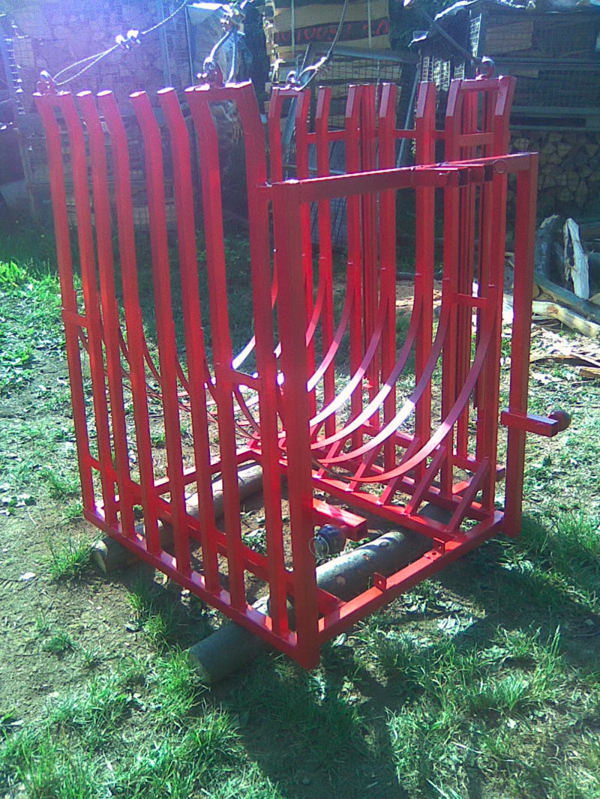

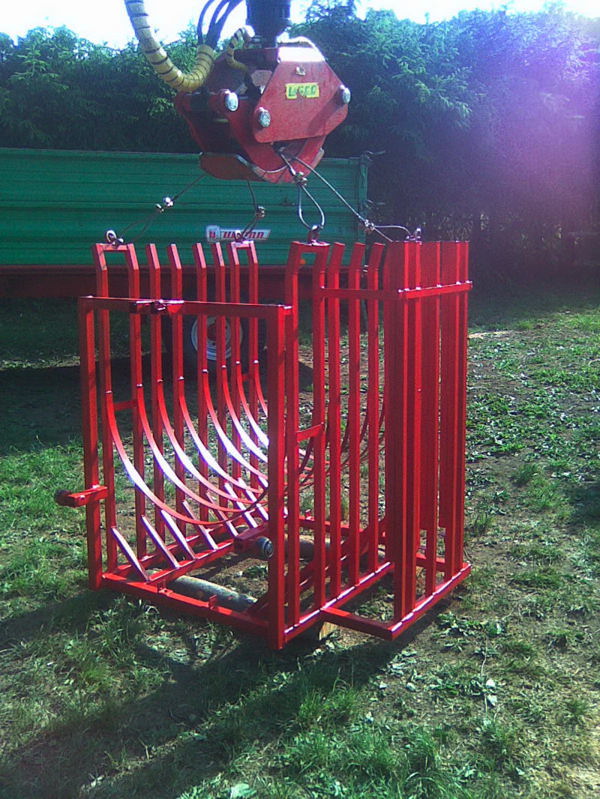

Ich möchte euch meine Eigenbau Bündelsägevorrichtung vorstellen.

Bündelsäge für 1/2 Raummeter Bündel mit Dreipunktaufnahme.

Kommt dann bei meinem 311er in in Fronthydraulik zum Transport an den Holzplatz.

Anschließend wird ein Bündel mit dem Kran in die Sägevorrichtung gehoben, dann mit meiner 460 und 125cm Schwert mit Führungen auf einen Sitz gesägt.

Danch werde ich mit dem Druckluftanschluß vom Fendt die Späne am Bündel ausblasen und mit dem Kran das ganze Gestell auf dem Kipper ausleeren.

Hab es noch nicht ausprobiert ich hoffe es funktionert auch alles so wie ich es mir vorstelle.

Werde aber berichten wenn ich die ersten Bündel gesägt habe.

Grüße Hackschnitzel

Und immer gut Holz !!

von **WaldbauerSchosi** » Fr Jun 03, 2011 6:07

sieht auf alle fälle vielversprechend aus !

Website · von **Falke** » Fr Jun 03, 2011 8:58

@Holzschlag
Schade, die Bilder von deinem Eigenbau-Spalter scheinen wieder zwischen Rückewägen und Bündelsägevorrichtungen "unterzugehen" ... :roll:

Kam'ma nix' machen.

Gruß nach Salzburg
Adi

von **Markus K.** » Fr Jun 03, 2011 12:47

Servus,

das liegt wohl daran, das der Spalter gar nicht wie ein Eigenbau aussieht! Der geht glatt als Binderberger durch

Sogar den Schutzschlauch über die wenig bis fast gar nicht belastete Rücklaufleitung gestülpt. Welche Schlauchgrößen hast du verbaut?

gruß
Markus

von **robs97** » Fr Jun 03, 2011 17:48

Wäre vermessen, von einem Eigenbau zu reden, aber ich stells mal hier ein.
Mein Nachrüstsatz für hydraulische Gerätebetätigung.

Zumindest hab ichs selbst hingeschweißt und die Teile lackiert :lol:
