eigenbau!

von **Merlin82** » Sa Dez 10, 2011 18:45

@schor68

Hab leider keine weiteren Bilder.

Im Prinzip besteht der "Galgen" aus 40er 4-Kant Hohlprofil.

Das wurde zum T-geschweißt, zur Verlängerung noch ein Rohr rein und Streben zum Abstützen angeheftet.

Vorn dran Hängt ein (viel zu schwerer 3to) Kettenzug um den Hubweg zu ermöglichen und die Steine präzise zu setzen.

Angehangen werden die Steine mit einem dünnen 3mm Drahtseil (Schlaufe)die man später aus dem Mörtelbett leicht rausziehen kann.

Alles nicht sehr elegant aber wirksam. :wink:

von **nilss91** » So Dez 11, 2011 15:59

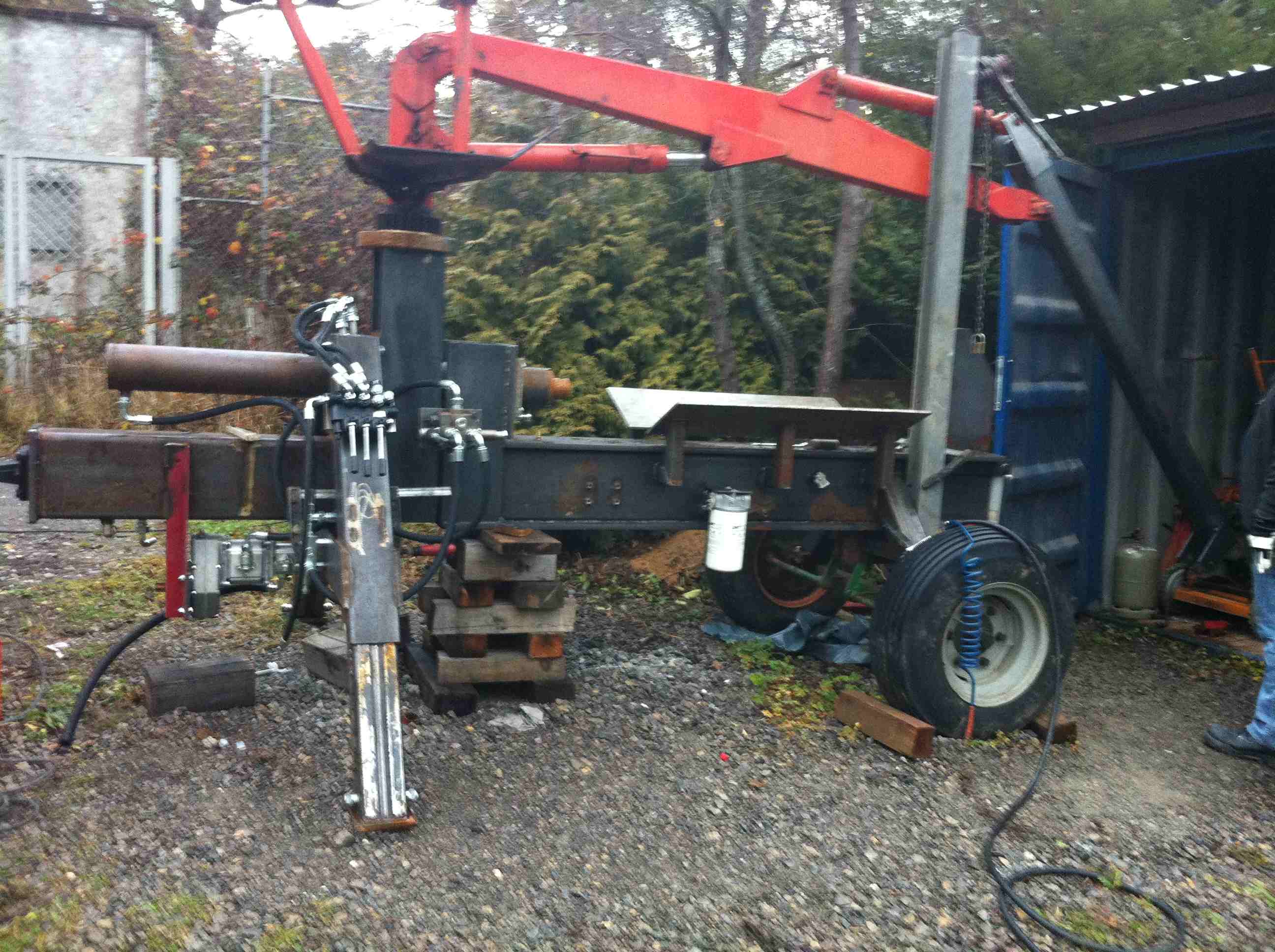

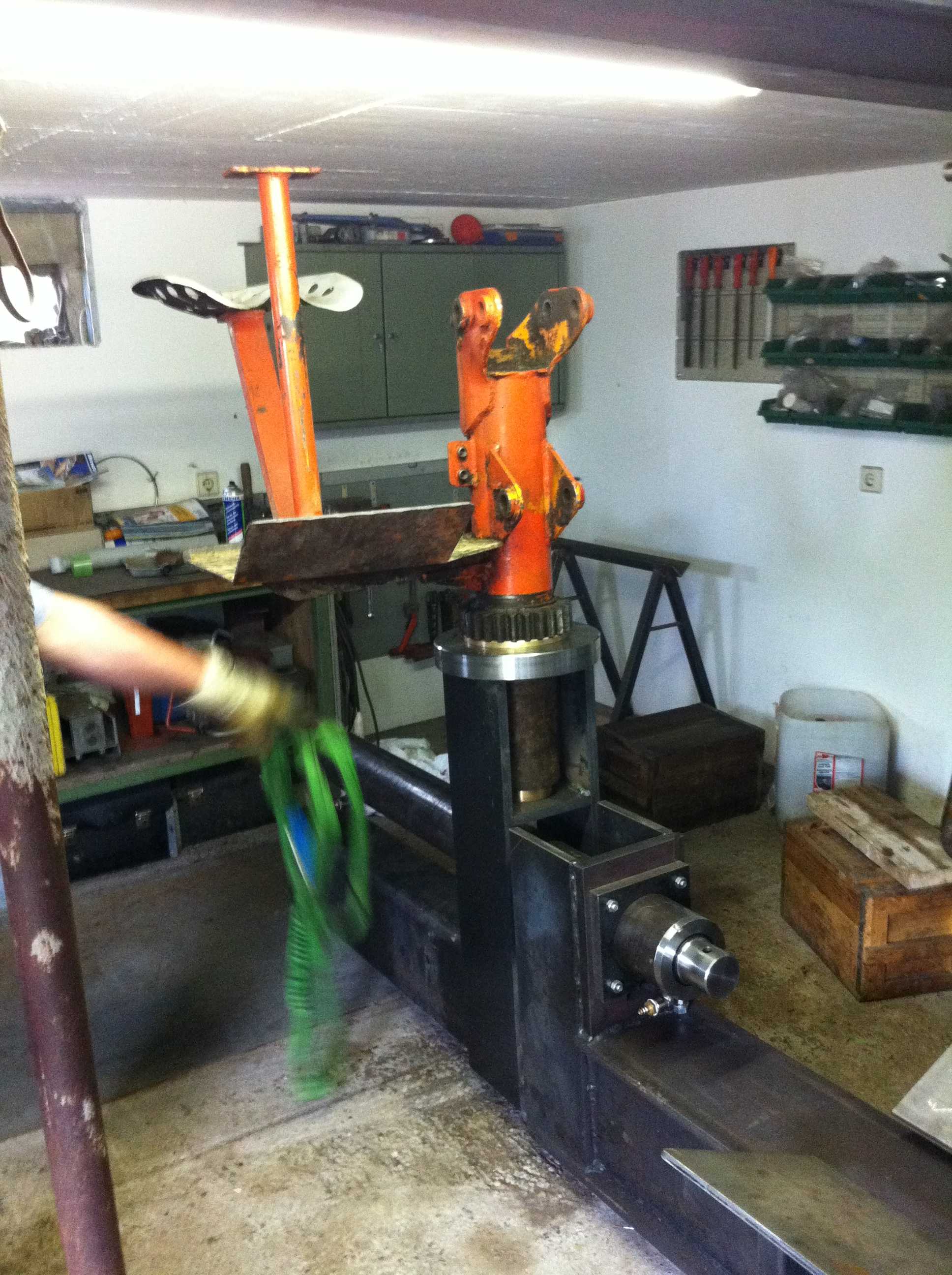

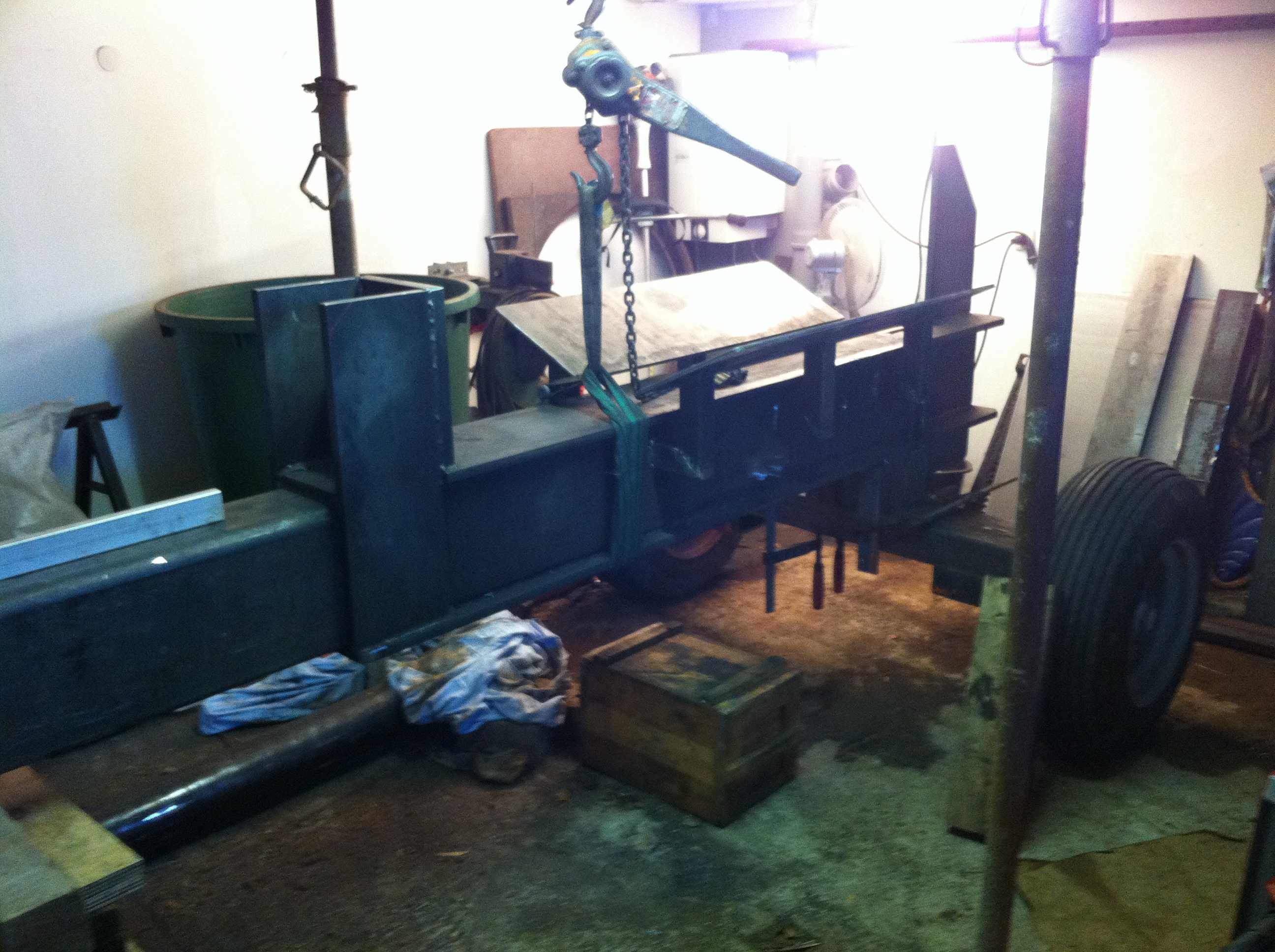

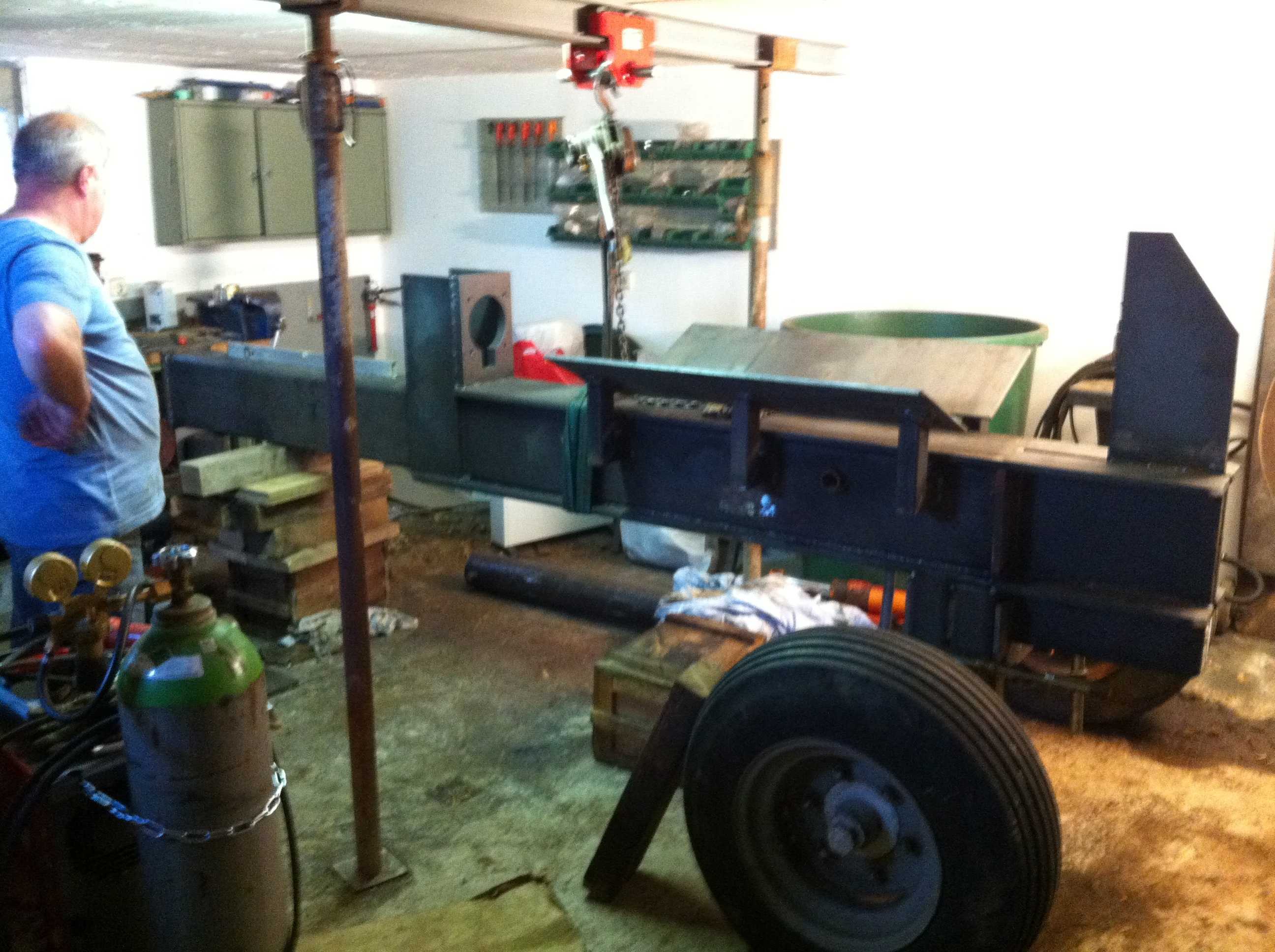

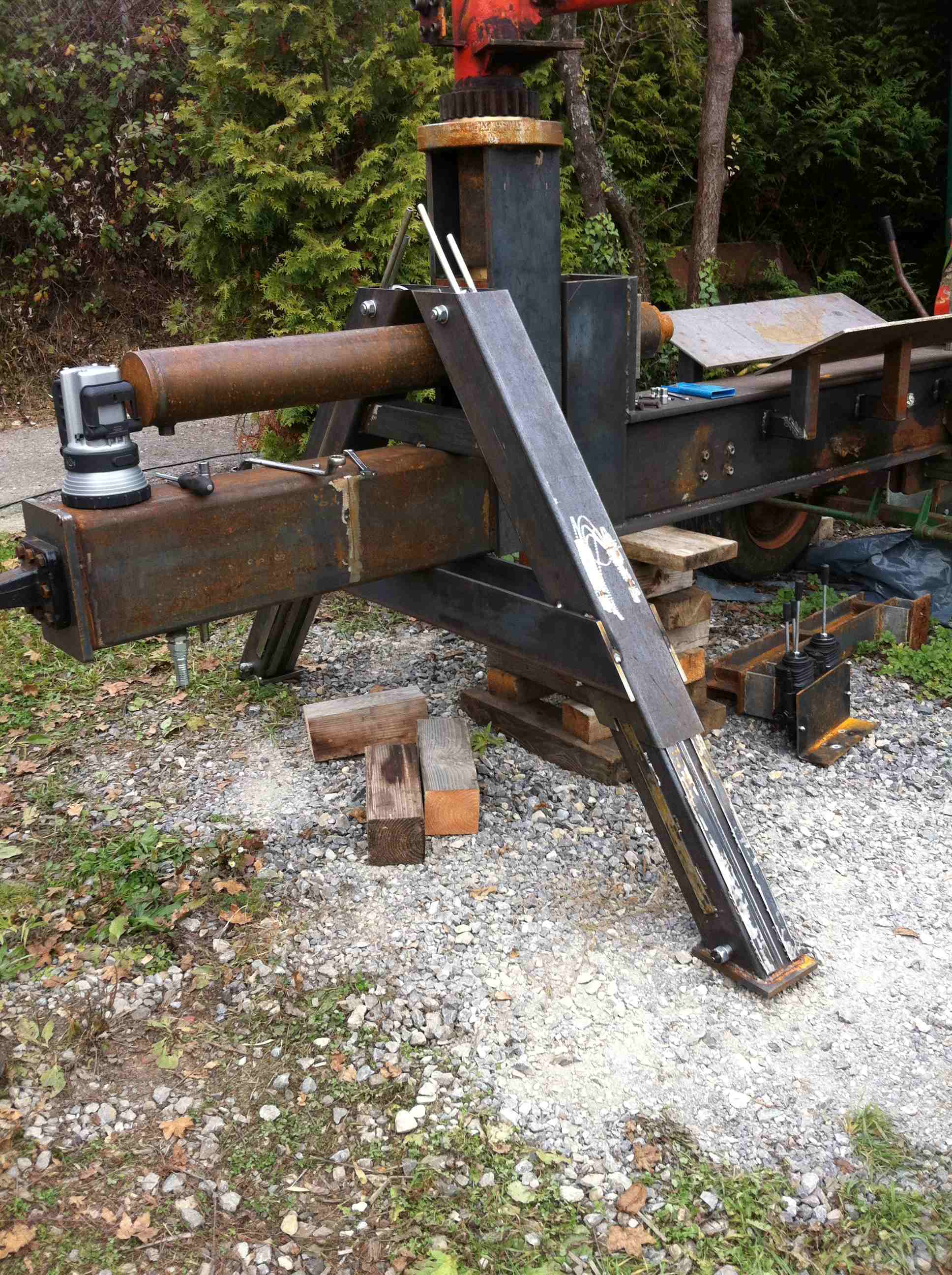

Hier mal ein paar Bilder von meinem aktuellen Projekt. Der Spalter ist nicht wie üblich aus einem Doppel-T sondern aus einem Rechteckrohr gebaut, welches als Tank dient. Den Kran habe ich aus einem Atlas Al320 aufgebaut, zum teil aber ein wenig verändert. Die hydraulische Abstützung ist ebenfalls Marke Eigenbau.

IMG_0178.JPG: (243.26 KiB) Noch nie heruntergeladen

006.JPG: Hier hat der Spalter noch eine andere Achse.; (313.29 KiB) Noch nie heruntergeladen

007.JPG: (347.65 KiB) Noch nie heruntergeladen

090.JPG: (322.67 KiB) Noch nie heruntergeladen

096.JPG: (426.28 KiB) Noch nie heruntergeladen

184.JPG: (452.08 KiB) Noch nie heruntergeladen

191.JPG: Stand gestern mittag.; (316.1 KiB) Noch nie heruntergeladen

von **Hoiz Klaus** » So Dez 11, 2011 17:02

Schaut richtig gut aus was du da machst Nilss91!

von **hiflyer** » So Dez 11, 2011 21:31

Hallo,

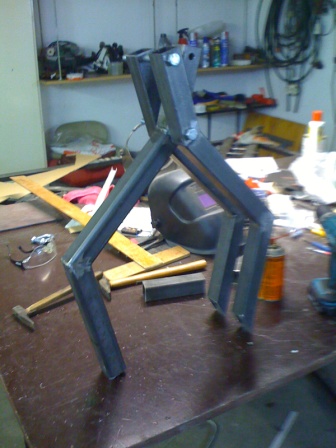

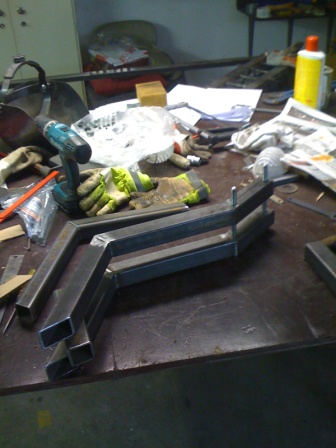

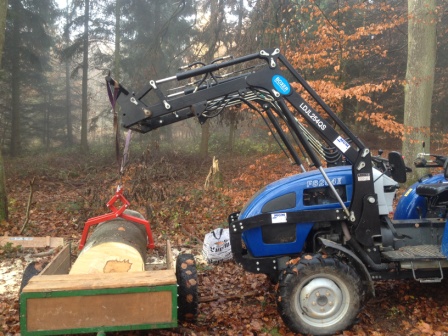

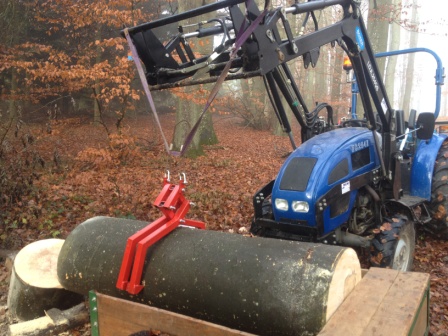

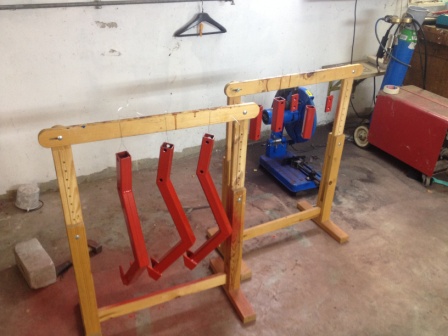

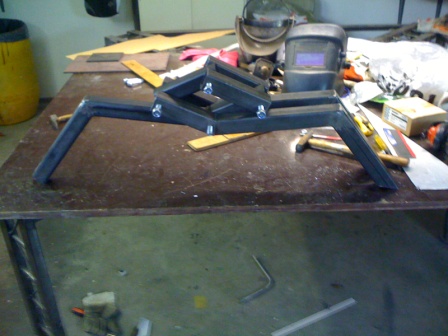

wollte mal kurz meine "Holzzange" für den Frontlader oder auch für die Seilwinde (anstatt einer Kette) vorstellen. Die Befestigung am FL war nur zum Test, da muss ich mir noch was dran brutzeln um das Ding ordentlich ein zu hängen. Für die meißten von euch Profis hier ists wohl nur Kleinkram aber für die Paar RM die ich im Jahr mache ne echte Arbeitserleichterung.

von **Westerwälder** » Sa Dez 17, 2011 17:45

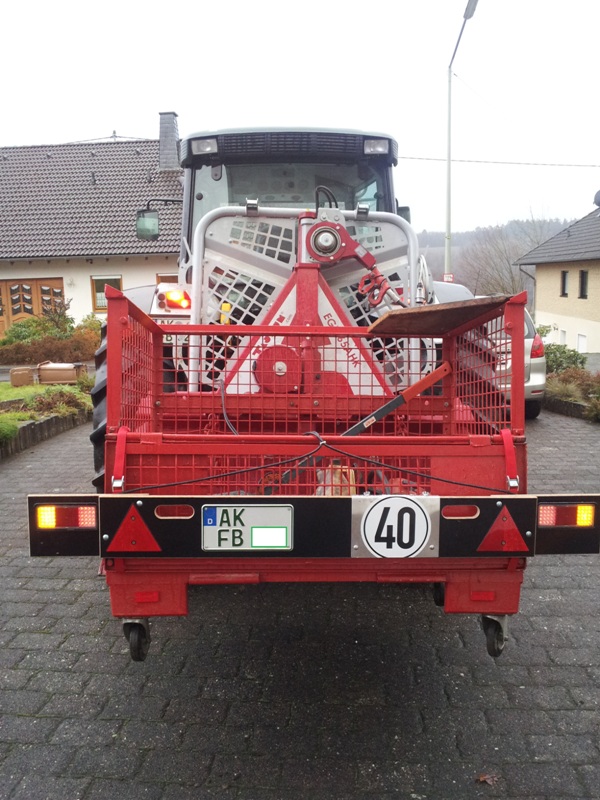

Hallo, bin ja ein Schreibtischtäter und daher nur mit bescheidenen Fähigkeiten für das Thema Eigenbau ausgestattet. Wollte das schlechte Wetter mal nutzen um die Verkehrssicherheit meiner Kombination zu erhöhen. Ich wurde schon öfter darauf hingewiesen das die Seilwinde bzw. Gitterbox die je nach Blickwinkel die Rückleuchten und Blinker verdecken. Da hab ich das schlechte Wetter genutzt und mir das was gebaut was ich möglichst flexibel auch für meine Holzkarre (das Alublech kann man umdrehen und dann steht da die 25) und auch überhängende Ladungen verwenden kann. Das war heut der erste Test, Kabel wird noch sauber verlegt.
Gruß
Westerwälder

: Beleuchtung.jpg (176.63 KiB) 3686-mal betrachtet

von **luutschguutzje** » Sa Dez 17, 2011 18:24

Hey, sieht gut aus.

Da ich mit dem Thema ganz gut auskenne, weil ich mich tief ins Thema Anhängerselbstbau eingelesen und informiert habe, hier noch 2 kleine Tipps:

1.) auf Anhängern sind nur dreieckige Reflektoren zulässig, Spitze nach oben, an allen anderen Fahrzeugen alle Formen, außer dreieckig

2.) geh sei so gut, schraub doch noch ne Nummernschildbeleuchtung dran, dann is das Teil noch besser, als es eh schon ist!

von **petrovic** » Sa Dez 17, 2011 18:37

Also für nen Schreibtischler finde ich das ja mal ne sehr saubere Arbeit! Musst dich nicht verstecken!

von **Westerwälder** » Sa Dez 17, 2011 18:43

Hallo Johannes,

hab extra nachgelesen, in der aktuellen Ausgabe von "Landwirtschaftliche Fahrzeuge im Straßenverkehr" heist es dazu:

Beleuchtungseinrichtungen an angehängten Arbeitsgeräten
Alle am Schlepper angehängten Arbeitsgeräte unterliegen den
gleichen Betriebsvorschriften wie die Transportanhänger (§ 53 StVZO).
Das bedeutet, dass sie auch wie Anhänger zu beleuchten sind.
Allerdings dürfen an Stelle der für Anhänger vorge schriebenen Dreieckrückstrahler
auch zwei nicht dreieckige, rote Rückstrahler
an gebracht wer den. Rückstrahler an Bodenbearbeitungsgeräten dürfen
abnehmbar sein (§ 53 Abs. 7 b StVZO).

Dannach darf ich das Teil sowohl an Anhängern als auch an angebauten Arbeitsgeräten einsetzten.

Mit der Kennzeichenbeleuchtung hast Du natürlich recht.....

Danke für das Lob von Euch, macht Lust auf mehr.....

Gruß
Westerwälder

von **NinjaFlo** » Sa Dez 17, 2011 20:07

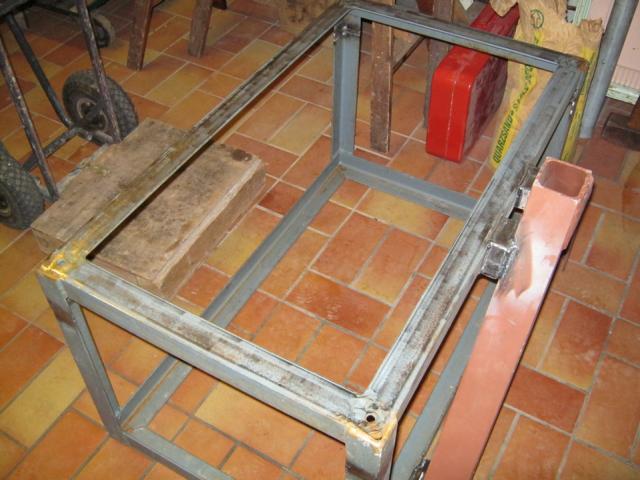

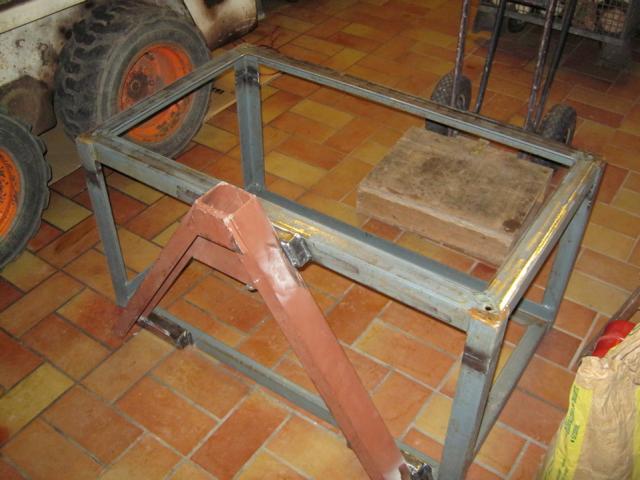

Sind am Bau einer Werkzeugkiste (Motorsäge usw.) für die Fronthydraulik/Gerätedreieck,
Anschweißdreieck wurde gekauft, der rest war so voranden in unserer Sammlung von Material zuhause.

von **fasti** » Sa Dez 17, 2011 21:15

Westerwälder hat geschrieben:Hallo, bin ja ein Schreibtischtäter und daher nur mit bescheidenen Fähigkeiten für das Thema Eigenbau ausgestattet. Wollte das schlechte Wetter mal nutzen um die Verkehrssicherheit meiner Kombination zu erhöhen. Ich wurde schon öfter darauf hingewiesen das die Seilwinde bzw. Gitterbox die je nach Blickwinkel die Rückleuchten und Blinker verdecken. Da hab ich das schlechte Wetter genutzt und mir das was gebaut was ich möglichst flexibel auch für meine Holzkarre (das Alublech kann man umdrehen und dann steht da die 25) und auch überhängende Ladungen verwenden kann. Das war heut der erste Test, Kabel wird noch sauber verlegt.
Gruß
Westerwälder

Über ein paar weitere Bilder der Box wäre ich dankbar, insbesondere was die Befestigung angeht, da ich demnächst etwas ähnliches bauen will.

von **Johnny01** » So Dez 18, 2011 10:44

NinjaFlo hat geschrieben:Sind am Bau einer Werkzeugkiste (Motorsäge usw.) für die Fronthydraulik/Gerätedreieck,
Anschweißdreieck wurde gekauft, der rest war so voranden in unserer Sammlung von Material zuhause.

Hi, wollte mir nun auch so ne Kiste machen, aber ich wollte oben flacheisen anstatt winkeleisen nehmen, damit man oben rum nicht die blöde kante hat. und wie füllst du die löcher? ich wollte betoplan platten nehmen

von **petrovic** » So Dez 18, 2011 10:48

Johnny01 hat geschrieben:
NinjaFlo hat geschrieben:Sind am Bau einer Werkzeugkiste (Motorsäge usw.) für die Fronthydraulik/Gerätedreieck,
Anschweißdreieck wurde gekauft, der rest war so voranden in unserer Sammlung von Material zuhause.

Hi, wollte mir nun auch so ne Kiste machen, aber ich wollte oben flacheisen anstatt winkeleisen nehmen, damit man oben rum nicht die blöde kante hat. und wie füllst du die löcher? ich wollte betoplan platten nehmen

Soll das dann ein Kistenfrontgewicht werden? Die Betonplatten sind dann doch sicher recht schwer?

von **Djup-i-sverige** » So Dez 18, 2011 11:25

Die Betonplatten sind dann doch sicher recht schwer?

betoplan platten

Betoplanplatten sind keine Betonplatten sondern ähnlich der Siebdruckplatte nur ohne Siebdruck, also eine Holzschichtplatte. :wink:

von **Karchhans** » So Dez 18, 2011 13:29

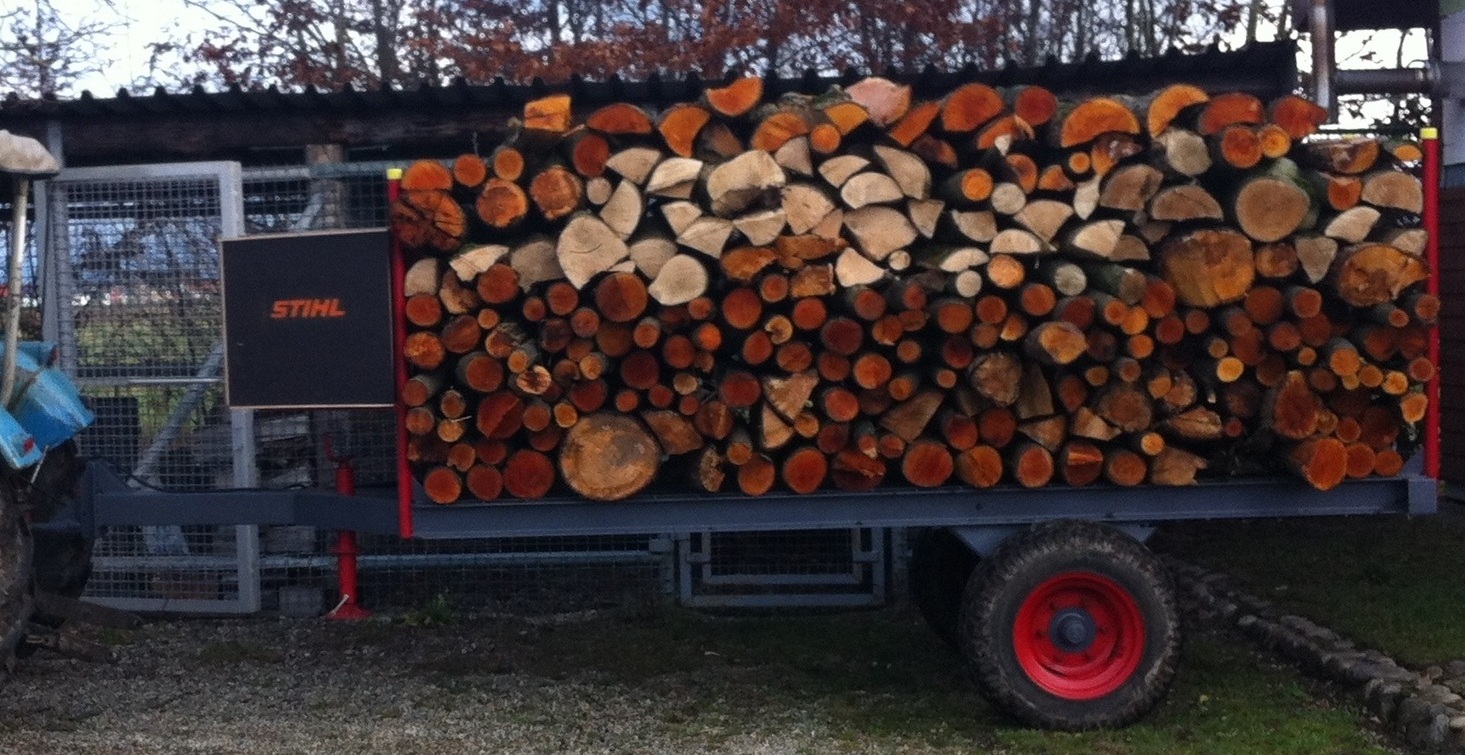

Hier mein letztes Projekt ein Meterholzwagen
