von **jonny57** » Mo Jan 30, 2012 17:37

@ ruthar m:
Welche Ketten hast du eigendlich an der Hinterachse (Marke)??
Aber ein echt schöner Eigenbau!!!

Mfg. Tim

von **thomasderbaumeister** » Mo Jan 30, 2012 18:03

ja wirklich eine schöne zange fehlt nur die hydraulische winde hinter dem aufnahme schild... :wink:

und ein schutz für die anschlüsse der hydraulickschläuche am schwenkzylinder... aber man muß euch hier schonmal ein lob aussprechen an alle bastler...was hier so entsteht kann sich sehen lassen...

von **ruthar_m** » Di Jan 31, 2012 4:08

Hallo Zusammen

@jonny 57: Sind Pewag Doppelspurketten, jedoch schon ca. so alt wie der 633 er. Danke für das Lob.

@thomasderbaumeister: Der Schutz für die Anschlüsse vom Schwenkzylinder ist noch in Arbeit. Das mit der Hydraulischen Winde hinter dem Aufnahmeschild
werde ich eher nicht machen. Was mir jedoch vorschwebt ist eine Art Polterschild, um die abgelegten Stämme, vernünftig zusammenschieben zu können.

mfg

von **Bernhard B.** » Di Jan 31, 2012 19:41

Hallo,

ich möchte Euch heute einen meiner letzten eigenbauten vorstellen .. is zwar schon 1 Jahr alt aber hat sich sehr bewährt ...

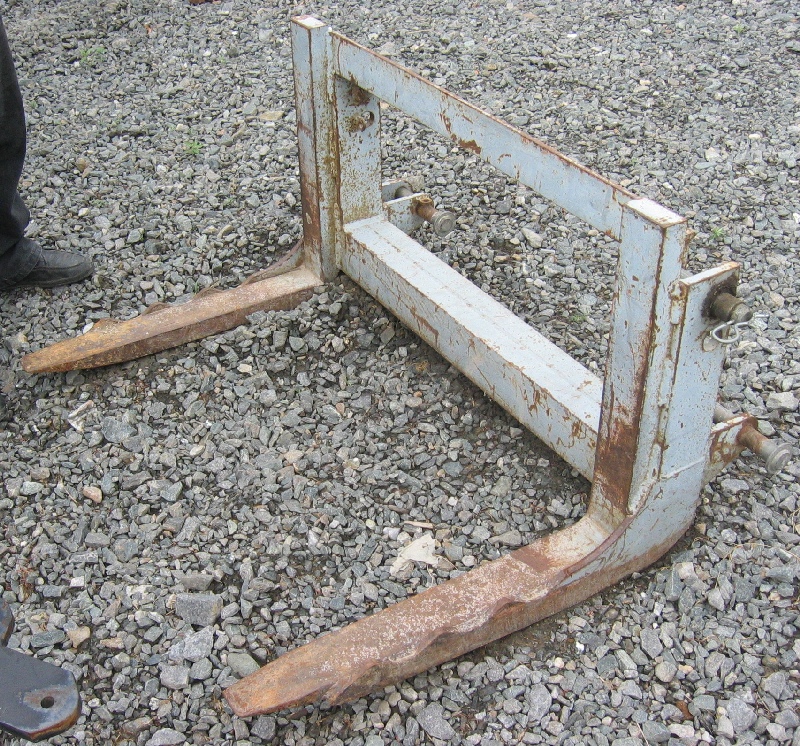

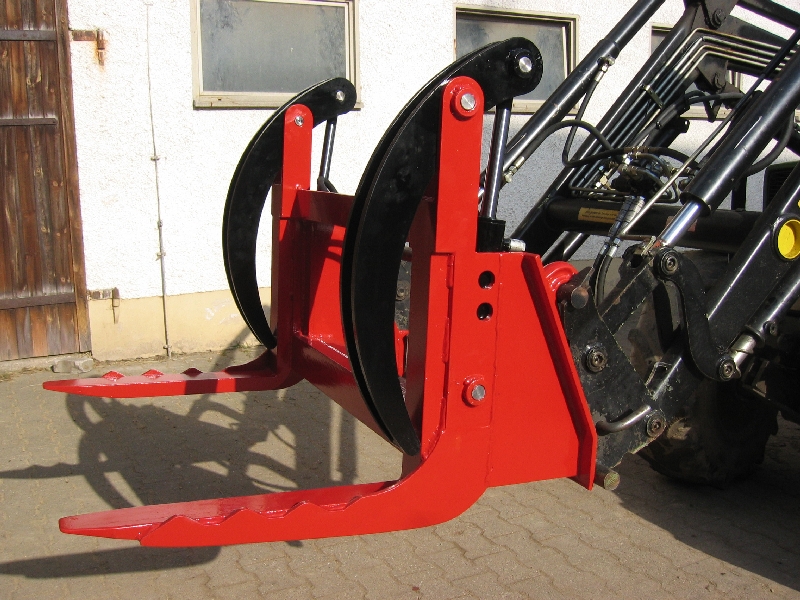

Es handelt sich um eine Poltergabel mit hydraulischen Niederhalter. Das Grundgerät war eine Poltergabel für Frontlader mit hydrl. Gerätebetättigung der Größe 3. Die konnte ich recht günstig bei meinen Händler erstehen.

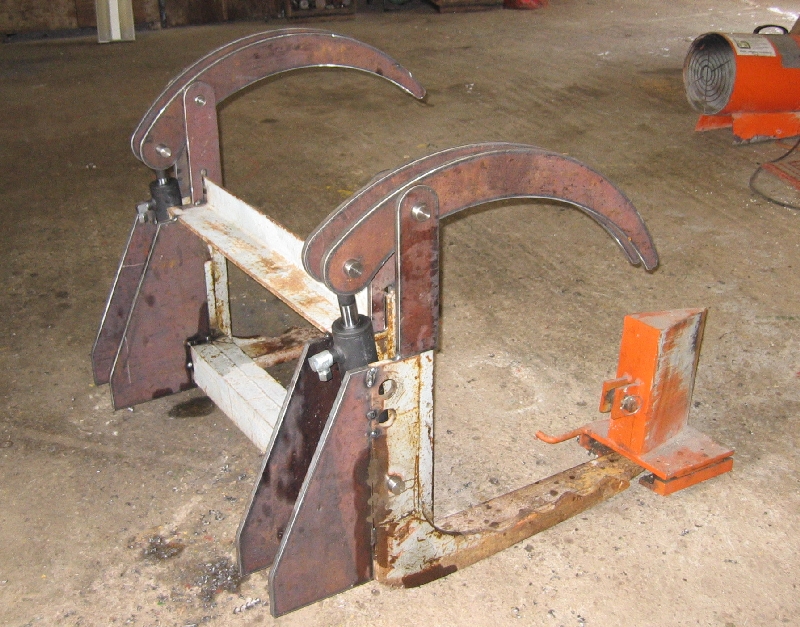

Da wo ursprünglich der Frontlader eingebolzt war habe ich die Hydraulikzylinder für die Niederhalter stehend montiert. Diese sind somit geschützt hinter den EuroNorm Platten untergebracht.

von **ober_lenker** » Di Jan 31, 2012 21:31

Saubere Arbeit, super Sache! Was mich auch immer wieder beeindruckt, was ein bißchen Farbe gleich alles ausmacht

Hast du die Niederhalter lasern lassen oder selbst zugeschnitten, Plasmaschneider o.ä.?

Die stehenden Flacheisen die das eigentliche Drehgelenk bilden kommen mir aber etwas schwach vor? Täuscht das? Nicht dass es dir was verbiegt wenn mal seitlicher Druck/Zug auf einen Arm kommt.

von **Bernhard B.** » Di Jan 31, 2012 22:02

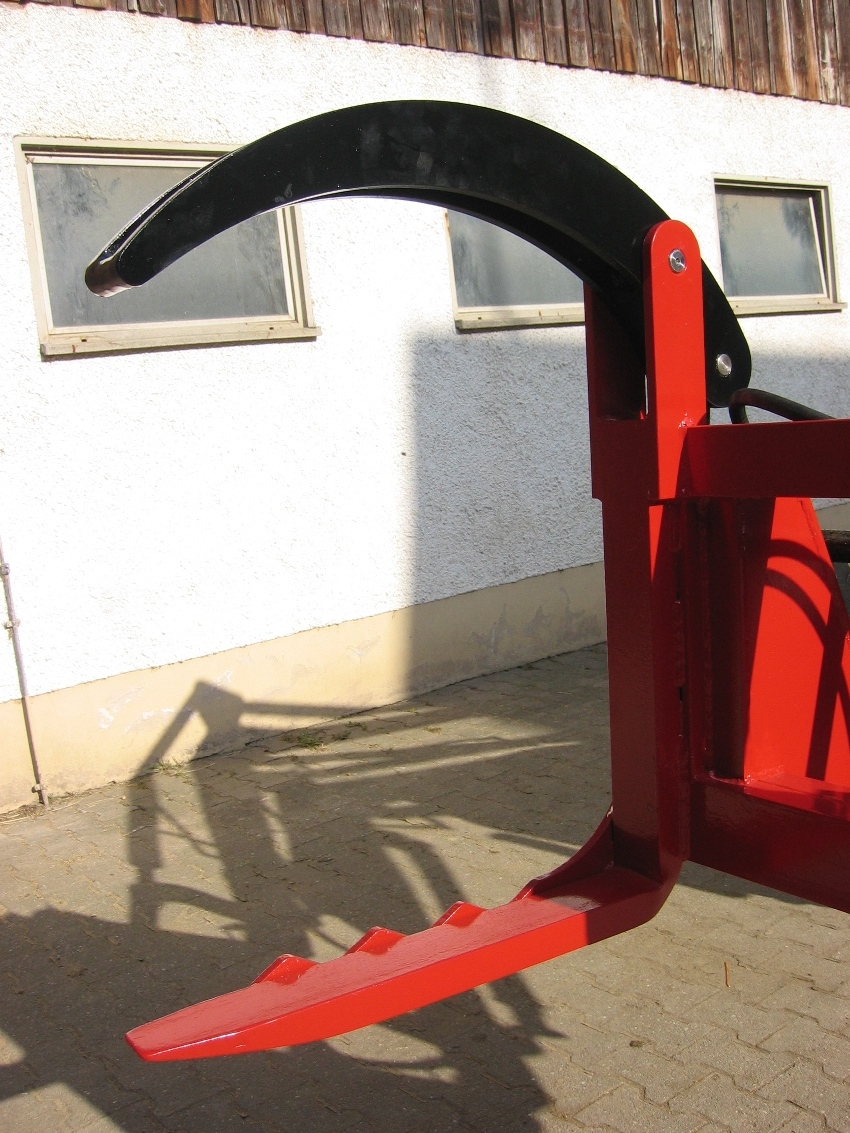

dankeschön .. sämtliche Teile sind aus 12mm straken ST52 Platten geschnitten. Ich hab die mit nen CAD programm gezeichnet und mein Cousin in der Firma auf der CNC Brennschneidanlage ausschneiden lassen

die stehenden Flacheisen sind 12mm stark und halten das prima aus ..

von **Duck you!** » Di Jan 31, 2012 22:43

Täusch ich mich oder hab ich die Gabel erst vor kurzem in der Profi gesehen? :wink:

Auf jeden Fall tolle Arbeit und sieht wirklich super aus!

lg Duck

von **Bernhard B.** » Mi Feb 01, 2012 7:57

Du täuscht Dich ned, meine Gabel wurde letztes Jahr auch in der Profi veröffentlicht

von **Clemens** » Mi Feb 01, 2012 9:08

Hallo Bernhard,

immer wieder tolle Sachen, die du da baust.
Bin schwer beeindruckt.

Gruß Clemens

von **Bernhard B.** » Mi Feb 01, 2012 9:32

dankeschön ... mir fehlt leider etwas die Zeit um meine Ideen umzusetzen .. und auch ne Werkstatt da meine zur Zeit noch ne Rohbau is ...

von **3607** » Mi Feb 01, 2012 12:40

Hallo Bernhard,

mal eine technische Frage:

Kommen deine Greifer gleichzeitig - was ja in einem gewissen Maße Sinn machen würde - und wenn ja, wie hast du das erreicht?

Grüße aus Sachsen, Jürgen

von **Bernhard B.** » Mi Feb 01, 2012 14:00

3607 hat geschrieben:Hallo Bernhard,

mal eine technische Frage:

Kommen deine Greifer gleichzeitig - was ja in einem gewissen Maße Sinn machen würde - und wenn ja, wie hast du das erreicht?

Grüße aus Sachsen, Jürgen

die beiden Niederhalter sind nicht miteinander verbunden, was auch gewollt ist. So können sich die einzelnen Niederhalter besser einen unförmigen Stamm anpassen. Man könnte einen hydraulischen Mengenteiler einbauen dann würden sich beide Zylinder immer synchron bewegen. Bei mir bewegt sich halt immer erst der leichtere Zylinder, aber zu 80% werden die paralell und gleichzeitig ausgefahren

von **Bernhard B.** » Mi Feb 01, 2012 14:03

SebastianF. hat geschrieben:Was bieten 2 Niederhalten für einen Vorteil gegenüber nur einem?

zwei Arme halten sicherer als nur einer :klug:

außerdem drücken meine Klemmbügel genau auf die darunter liegenden Polterzinken.

Ich hab mich aber in erster Linie für zwei Niederhalter entschieden da ich die Zylinder bei meiner Lösung geschützt montieren konnte ...

von **Bernhard B.** » Mi Feb 01, 2012 17:05

die Stollgabel hab ich mir auch schon mal angesehen gehabt. Is halt recht bullig gebaut, deswegen hab ich mich auch für einen Eigenbau entschieden da ich die Gabel nur an einen 80PS Traktor anbauen kann. Das wo der Markt aber anbietet zum einen nur für größere Traktoren geeignet is oder eben unbezahlbar bzw würd sich bei ir ned amortisieren.

Ich hatte zuvor schon mit einer Palettengabel gearbeitet und später mit einer einfachen Poltergabel (auch nen Eigenbau), wo ich auch schon mal einen Niederhalter geplant hab (nur einen welcher mittig angeordnet wäre).

Eine andere Überlegung von mir war es mal gebrauchte Palettenzinken auf 60cm zu kürzen und so als Poltergabel zu nutzen. Und dann bin ich per Zufall auf diese Gabel gestoßen und hab die für mich passend umgebaut.

Eine Verladezange is auch ned übel. Da bin ich bereits drüber eine zu bauen. Die Brennschneidteile sind schon fertig und geheftet is sie auch schon. Aber es fehlt die Zeit, da ich die Teile zusammen mit meinen Cousin baue und der grad seinen Meister als Stahlbaukonstrukteur macht. Er hat aber schon so ne Zange für sich gebaut und betreibt die an seinen Minibagger ..

von **HolzHesener** » Fr Feb 03, 2012 18:49

http://www.myvideo.de/watch/8426620/Reinigungstrommel

Hier ein kleines Video von meinem kleinen Eigenbau! :lol:
