johndeere93 hat geschrieben:Hier mal Bilder von meinen Kipper-Rungen
mfg johndeere93
wie werden denn die rungen gegen verschieben gesichert. "nur" durch die schrauben unten?
Aktuelle Zeit: Mo Nov 03, 2025 10:13
eigenbau!
Moderator: Falke
Re: eigenbau!
von FRED222 » So Jan 22, 2012 23:18
wie werden denn die rungen gegen verschieben gesichert. "nur" durch die schrauben unten?
- FRED222
- Beiträge: 1659
- Registriert: Sa Aug 12, 2006 14:24
Re: eigenbau!
von HolzHesener » Mo Jan 23, 2012 20:43
Hier mal Bilder von meinen Kipper-Rungen
mfg johndeere93
Finde deine Idee nicht schlecht! Sieht gut aus!!!
Habe es bei mir auch durch einfaches stecken gelöst.
Muß natürlich dabei sagen das die Seitenwände sehr stabil sind
.
mfg johndeere93
Finde deine Idee nicht schlecht! Sieht gut aus!!!
Habe es bei mir auch durch einfaches stecken gelöst.
Muß natürlich dabei sagen das die Seitenwände sehr stabil sind
.
- Dateianhänge
-

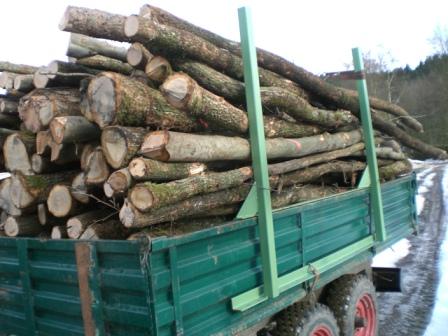

- Landtreff 13.JPG (70.39 KiB) 6912-mal betrachtet
-

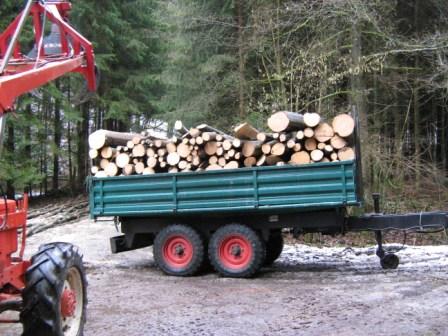

- Landtreff14.JPG (47.24 KiB) 6912-mal betrachtet
-
- Landtreff 17.JPG (175.93 KiB) 6912-mal betrachtet
Renault 781
- HolzHesener
- Beiträge: 285
- Registriert: Fr Jan 01, 2010 19:42
Re: eigenbau!
von IHC 844 A » Mo Jan 23, 2012 20:54
@HolzHesener,
wie wird der Kipper gebremst? Garned
Ist das ein Müller Mitteltal? Wieviel t hat der?
Gruß,
wie wird der Kipper gebremst? Garned
Ist das ein Müller Mitteltal? Wieviel t hat der?
Gruß,
- IHC 844 A
- Beiträge: 255
- Registriert: Di Sep 27, 2005 19:14
- Wohnort: südl. Oberbayern
Re: eigenbau!
von HolzHesener » Mo Jan 23, 2012 20:58
@HolzHesener,
wie wird der Kipper gebremst? Garned
Ist das ein Müller Mitteltal? Wieviel t hat der?
Das ist ein Reisch Kipper allerdings einen LKW also mit 80 Kmh Zulassung.
Beide Achsen bremsen. Sonst würde das so nichts geben.
wie wird der Kipper gebremst? Garned
Ist das ein Müller Mitteltal? Wieviel t hat der?
Das ist ein Reisch Kipper allerdings einen LKW also mit 80 Kmh Zulassung.
Beide Achsen bremsen. Sonst würde das so nichts geben.
Renault 781
- HolzHesener
- Beiträge: 285
- Registriert: Fr Jan 01, 2010 19:42
Re: eigenbau!
von johndeere93 » Di Jan 24, 2012 20:20
Hallo,
ja die Rungen werden "nur" durch die 4 Schrauben (M16) gehalten was auch super funktioniert wenn die Schrauben jeweils vor den Verstrebung unterhalb der Kipperbrücke sitzen.
Ich hab ganz bewusst die Lösung ohne Bordwände gewählt, damit man sich diese beim Stammholzfahren nicht versaut, weil das richten macht nicht so viel Spaß !
Hab das Holz was ich geholt habe alles abgekippt!, was erstaunlich gut ging, nur bei der 2ten von 3 touren blieben ganz unten 3 Stämme hängen die aber nach etwas ziehen mit dem Sappi auch gut runter rutschten.
Falls jemand Intresse an den Rungen hat kann er sich bei mir melden, ich würde sie verkaufen sobald ich mein restliches Brennholz für dieses jahr Zuhause habe ( Brückenbreite 2 meter oder 2,10meter.
mfg johndeere93
ja die Rungen werden "nur" durch die 4 Schrauben (M16) gehalten was auch super funktioniert wenn die Schrauben jeweils vor den Verstrebung unterhalb der Kipperbrücke sitzen.
Ich hab ganz bewusst die Lösung ohne Bordwände gewählt, damit man sich diese beim Stammholzfahren nicht versaut, weil das richten macht nicht so viel Spaß
!Hab das Holz was ich geholt habe alles abgekippt!, was erstaunlich gut ging, nur bei der 2ten von 3 touren blieben ganz unten 3 Stämme hängen die aber nach etwas ziehen mit dem Sappi auch gut runter rutschten.
Falls jemand Intresse an den Rungen hat kann er sich bei mir melden, ich würde sie verkaufen sobald ich mein restliches Brennholz für dieses jahr Zuhause habe ( Brückenbreite 2 meter oder 2,10meter.
mfg johndeere93
-
johndeere93 - Beiträge: 1368
- Registriert: Sa Jan 19, 2008 19:44
- Wohnort: NRW
Re: eigenbau!
von holzscheune09 » Mi Jan 25, 2012 15:26
Hallo Zusammen,
hat jmd. Erfahrungen mit dem Bau einer ähnlichen Spaltzange?
hat jmd. Erfahrungen mit dem Bau einer ähnlichen Spaltzange?
- holzscheune09
- Beiträge: 139
- Registriert: Fr Sep 25, 2009 20:33
Re: eigenbau!
von Schor68 » Mi Jan 25, 2012 16:46
Hallo HolzHesener,
hast du ein paar Bilder von deinen Rungen ohne Holzladung?
Danke u. Gruß vom Georg
hast du ein paar Bilder von deinen Rungen ohne Holzladung?
Danke u. Gruß vom Georg
- Schor68
- Beiträge: 37
- Registriert: Mo Jan 26, 2009 18:26
- Wohnort: NRW/Soest
Re: eigenbau!
von jd3140 » Mi Jan 25, 2012 19:12
flash hat geschrieben:Hallo,
stell heute mal mein jetzt abgeschlossenes Selbstbauprojekt vor.
Gehört am Rande zum Bereich Forstwirtschaft!
Ist für dünneres Holz!
Eine Ast und Wallheckenschere.
Müsste bis eine Aststärke von 4 bis 5 cm funktionieren.
Arbeitsbreite 220 cm.
Wird an einem Dücker Ausleger betrieben.
Demnächst werde ich sie mal testen.
Wird es ein Einsatzvideo geben? Mich würde es schon sehr interessieren, die Schere mal in Aktion zu sehen
Richtige Männer,richtige Trecker John Deere
- jd3140
- Beiträge: 827
- Registriert: Do Okt 08, 2009 16:13
- Wohnort: Schleswig-Holstein
Re: eigenbau!
von dorfbua » Mi Jan 25, 2012 19:18
Servus,
hab für meinen MüllerMitteltal ein Stirngitter gemacht und die Rungen hat er vom Plattformwagen erhalten.
flo
hab für meinen MüllerMitteltal ein Stirngitter gemacht und die Rungen hat er vom Plattformwagen erhalten.
flo
- dorfbua
- Beiträge: 286
- Registriert: So Jan 07, 2007 21:06
- Wohnort: Ostalb/BaWü
Re: eigenbau!
von HolzHesener » Mi Jan 25, 2012 20:32
Hallo HolzHesener,
hast du ein paar Bilder von deinen Rungen ohne Holzladung?
Danke u. Gruß vom Georg
Hier die Bilder!
hast du ein paar Bilder von deinen Rungen ohne Holzladung?
Danke u. Gruß vom Georg
Hier die Bilder!
- Dateianhänge
-

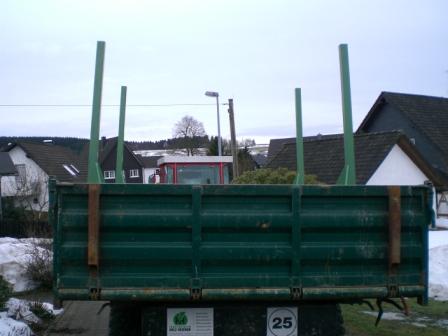

- Landtreff23.JPG (52.55 KiB) 6759-mal betrachtet
-

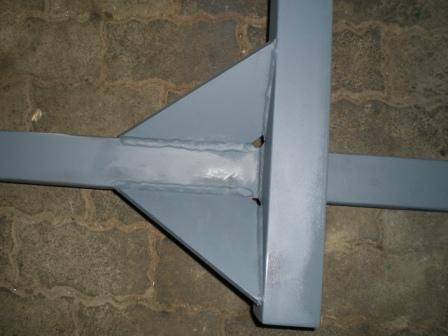

- Landtreff18.JPG (51.07 KiB) 6759-mal betrachtet
-

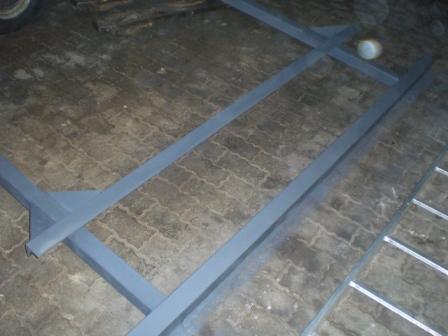

- Landtreff17.JPG (56.68 KiB) 6759-mal betrachtet
-

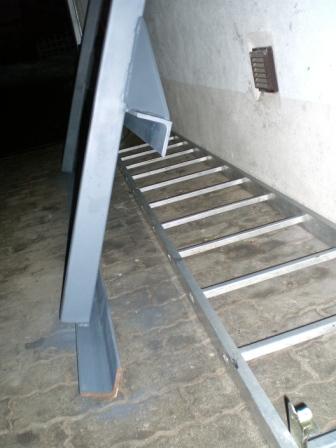

- Landtreff16.JPG (57.45 KiB) 6759-mal betrachtet
-

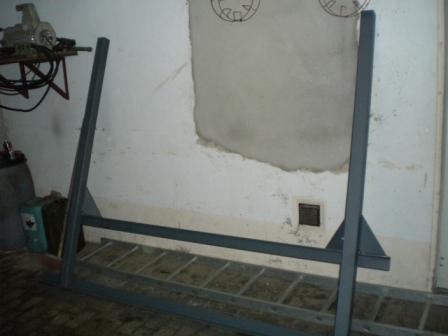

- Landtreff15.JPG (45.17 KiB) 6759-mal betrachtet
Renault 781
- HolzHesener
- Beiträge: 285
- Registriert: Fr Jan 01, 2010 19:42
Re: eigenbau!
von jean » Mi Jan 25, 2012 21:21
Habe mir einen neuen, diesmal hydraulischen Spalter gebaut. Für den Kegelspalter ist mein 20PS Treckerchen etwas zu schlapp bei Durchmessern ab 30cm wird so langsam schon schwer . Für Kleinzeug ist die Spaltgeschwindigkeit allerdings unschlagbar.
s. http://www.landtreff.de/bilder-forstarbeiten-t9805-5655.html?hilit=jean die letzten Bilder der Seite. Wer will darf auf den Kegelspalter bieten.
Ein paar Eckdaten des neuen,
- ~12T Spaltkraft
- Zylinderhub 800mm (Zylinder absenkbar damit er unter den Schuppen passt)
- Tisch in drei verschieden Höhen einstellbar, hier auf Fotos für 33cm Rollen.
- alle hydraulischen Komponenten sind von einem alten Siloschneider außer die Pumpe die ist von...?
- 160er HEB Träger
- Unkosten ~500-600€
habe schon Meterstücke als auch Rollen gespalten, geht recht gut, Pumpe könnte etwas mehr Liter machen
dann käme ich mit der Motordrehzahl etwas runter und der Spaltgeschwindigkeit ein Ticken schneller. Im Moment etwa 1400 U/min mit 1000er Zapfwelle.
Wenn sich alles bewährt hat wird er noch gelackt.
. Für Kleinzeug ist die Spaltgeschwindigkeit allerdings unschlagbar.s. http://www.landtreff.de/bilder-forstarbeiten-t9805-5655.html?hilit=jean die letzten Bilder der Seite. Wer will darf auf den Kegelspalter bieten.
Ein paar Eckdaten des neuen,
- ~12T Spaltkraft
- Zylinderhub 800mm (Zylinder absenkbar damit er unter den Schuppen passt)
- Tisch in drei verschieden Höhen einstellbar, hier auf Fotos für 33cm Rollen.
- alle hydraulischen Komponenten sind von einem alten Siloschneider außer die Pumpe die ist von...?
- 160er HEB Träger
- Unkosten ~500-600€
habe schon Meterstücke als auch Rollen gespalten, geht recht gut, Pumpe könnte etwas mehr Liter machen
dann käme ich mit der Motordrehzahl etwas runter und der Spaltgeschwindigkeit ein Ticken schneller. Im Moment etwa 1400 U/min mit 1000er Zapfwelle.
Wenn sich alles bewährt hat wird er noch gelackt.
Gruß Jean
-
jean - Beiträge: 315
- Registriert: Mo Nov 10, 2008 20:16
- Wohnort: Ostbelgien
Re: eigenbau!
von IHC-654-DED » Mi Jan 25, 2012 22:01
Sieht klasse aus ! Respekt !
Die Befestigung für den Oberlenker würde ich noch verstärken.
Aber was mich viel mehr interessiert ist wie das mit der Verstellung des Zylinders funktioniert. Kann mal bitte jemand versuchen mir das zu erklären
Gruß Jens
Die Befestigung für den Oberlenker würde ich noch verstärken.
Aber was mich viel mehr interessiert ist wie das mit der Verstellung des Zylinders funktioniert. Kann mal bitte jemand versuchen mir das zu erklären
Gruß Jens
- IHC-654-DED
- Beiträge: 171
- Registriert: Di Dez 20, 2011 19:47
Re: eigenbau!
von jean » Mi Jan 25, 2012 22:10
IHC-654-DED hat geschrieben:Sieht klasse aus ! Respekt !
Aber was mich viel mehr interessiert ist wie das mit der Verstellung des Zylinders funktioniert. Kann mal bitte jemand versuchen mir das zu erklären
Gruß Jens
Hallo Jens, mit dem Zylinder ist im Prinzip ganz einfach, ich fahre den Zylinder aus bis das das Messer auf dem Tisch aufsteht, löse dann die vier M12er Schrauben der Zylinderhalteplatte und fahre den Zylinder wieder ein. Nun geht aber das Messer nicht mehr hoch, sondern der Zylinder geht runter. Damit er schön geführt ist und nicht umfallen kann gleitet er durch das Stück Rohr welches man oberhalb der Zylinderhalteplatte sieht.
Geht recht fix und nimmt vielleicht 2min in Anspruch wenn man den Schraubenschlüssel zur Hand hat.
Gruß Jean
-
jean - Beiträge: 315
- Registriert: Mo Nov 10, 2008 20:16
- Wohnort: Ostbelgien
Re: eigenbau!
von IHC-654-DED » Mi Jan 25, 2012 22:15
Ahhh, jetzt ist der Groschen gefallen
Danke dir
Danke dir
- IHC-654-DED
- Beiträge: 171
- Registriert: Di Dez 20, 2011 19:47
Re: eigenbau!
von Rabbinski » Mi Jan 25, 2012 23:14
Hallo Jean,
kurze Frage. Wie viel Liter hat dein Hydrauliktank? Wird das Öl bei längerem Arbeiten heiß?
Vielen Dank für deine Antwort
Gruß Thomas
kurze Frage. Wie viel Liter hat dein Hydrauliktank? Wird das Öl bei längerem Arbeiten heiß?
Vielen Dank für deine Antwort
Gruß Thomas
- Rabbinski
- Beiträge: 2
- Registriert: So Okt 17, 2010 14:18
- Wohnort: Dresden
