MF 2440 hat geschrieben:Hallo,

@Marco: Da gehts dir genauso wie mir. Seit ich den RW habe, habe ich den Frontlader im Wald nicht mehr gebraucht, höchstens mal als Gewicht beim Langholzrücken, vorher war der unendbehrlich.

Ich habe heute mal den Rundballenaufsatz auf meinem RW in Angriff genommen, wird auch langsam Zeit, die Stroh- und Heuernte in Rundballen geht bald los. Die großen Balken habe ich aus Lärche gemacht, die Querbalken aus Fichte. War das ne Schinderei bis die beiden großen gehobelt waren

Jetzt habe ich die Querstreben mal mit Winkel fixiert, im laufe der Woche bohre ich dann noch Gewindestangen durch, dann müsste das halten. Am Rahmen des RW`s hab ich sie für den ersten Versuch mal mit Spanngurten festgemacht, später möchte ich mal Rohre an den Längbalken anschrauben, die dann in den Löchern wo normalerweise die Rungen drinnen sind einhaken.





ach du lieber Gott, warum machst du das denn so dermaßen gross dimensioniert?

Holzschlag hat geschrieben:Sieht doch schon ml sehr gut aus, gefällt mir

Jedoch sehe ich ein Problem beim Laden.. Welchen Abstand haben die Querladen?

Ich finde hier die Lösung schöner, die Ballen "der Länge nach" zu laden (wie z.B. beim Stepa Ballenaufsatz ) weil du einfach flexibler bist was die Durchmesser angeht!

Ich habe zuerst auch spekuliert die Ballen längs zu laden. Ich werde aber die Ballen nur mit dem Kran beladen. Abladen muss ich mit dem Frontlader, weil die Ballen im Stadl in den ersten Stock müssen, dann könnte ich die Ballen nicht mit dem FL erwischen.

Ich häng dir ein Bild dran, dann siehst du warum es mit dem Kran nicht geht.

holzmächer hat geschrieben:

ach du lieber Gott, warum machst du das denn so dermaßen gross dimensioniert?

Holzschlag hat geschrieben:Ich denke mal, die Höhe stammt daher, dass er bei der Boogieachse ein bisschen Platz unter den Ballen bekommt?

Hallo holzmächer,

Holzschlag hat es schon richtig erkannt. Ich brauche dir Höhe, damit die Boogieachse genügend Freiraum hat. Ich hätte Balken schon schmäler machen können (bräuchte ja nur die Höhe), dann wäre es aber nach meinem empfinden etwas zu wackelig geworden. Außerdem weiß man ja nie was man mal alles beladen wird, hätte da schon was im Hinterkopf wenn ich da noch nen Boden draufmachen würde.

Übrigens bei der Querstrebenoberkannte bin ich jetzt bei 1,12m Höhe. Sprich ich bin e noch im niedrigem Bereich dabei, wenn ich meinen RW mit einem 8t Tandemkipper vergleiche.

Hallo.

"Gnomma wird was eh scho do is".... Die Längsträger sind echt stattlich, aber bei doppelter Beladung liegen da auch ein paar Kilo drauf und hochheben tut es eh der Kran, wenn der Rahmen fertig ist...
Du hast aber nicht ernsthaft die Oschis durch die grüne Hobelmaschine geschoben, was ist das wohl für ein Monster? Ich hätte dafür nen Balkenhobel genommen, das ist zwar auch ne tierische Schinderei mit dem alten Guss-Mafell, aber ich glaube leichter als den durch die Hobelmaschine zu schieben.... Eigentlich viel zu Nobel für nen schnöden Unterbau zum Ballen fahren, aber man soll sehen, dass der der es gebaut hat, Ahnung von der Sache hatte, stimmts? Ich denk mir auch immer, wenn so was fertig ist, sieht zwar toll aus, hätte es aber primitiver auch getan, aber irgendwie ist das dann auch befriedigend, wenn man weiß, dass alles sauber gemacht ist....

Grüße

Holzschlag hat geschrieben:
Jedoch sehe ich ein Problem beim Laden.. Welchen Abstand haben die Querladen?

Die Querladen haben da wo der Ballen hineingelegt wird einen Abstand von 62cm. Da wo keiner reingelegt wird 78cm. Vorne die erste Reihe schließt der Ballen genau mit dem Prallgitter ab. Was die Größe der Ballen betrifft kann ich e nicht stark variieren, da max. Ballen mit 1,4m Durchmesser bei meinem Tor im ersten Stock oben reinbringe, da ich ansonsten am Dach anstehe. Gebaut ist der Wagen für 1,25 Ballen, da wir seit 15 Jahren Ballen fahren und bis jetzt immer nur 1,25 gehabt haben aber wie gesagt es müssten auch 1,4m Ballen noch gehen.

Um die Position der Querladen zu bestimmen habe ich mir 2 Kreise mit 1,3m Durchmesser aus Karton ausgeschnitten und habe sie draufgehalten, das war für mich die einfachste Lösung.

GüldnerG50 hat geschrieben:Hallo.

"Gnomma wird was eh scho do is".... Die Längsträger sind echt stattlich, aber bei doppelter Beladung liegen da auch ein paar Kilo drauf und hochheben tut es eh der Kran, wenn der Rahmen fertig ist...
Du hast aber nicht ernsthaft die Oschis durch die grüne Hobelmaschine geschoben, was ist das wohl für ein Monster? Ich hätte dafür nen Balkenhobel genommen, das ist zwar auch ne tierische Schinderei mit dem alten Guss-Mafell, aber ich glaube leichter als den durch die Hobelmaschine zu schieben.... Eigentlich viel zu Nobel für nen schnöden Unterbau zum Ballen fahren, aber man soll sehen, dass der der es gebaut hat, Ahnung von der Sache hatte, stimmts? Ich denk mir auch immer, wenn so was fertig ist, sieht zwar toll aus, hätte es aber primitiver auch getan, aber irgendwie ist das dann auch befriedigend, wenn man weiß, dass alles sauber gemacht ist....

Grüße

Doch habe ich ging gerade so, die Dickenhobelmaschine kann ich 43cm aufmachen und 42 hatten die Balken . Muss aber dazusagen, dass ich hinten und vorne jeweils 2 Laufrollen aufgestellt hatte, da gings dann schon einigermaßen.

Was das Aussehen betrifft hast du schon recht, gebraucht hätte es das nicht, aber die Brücke hat man 20 Jahre oder länger, da sind es mir 2 Stunden Mehrarbeit allemal wert und ich freu mich dann jedesmal wenn ich den Ballenaufsatz draufhebe, der dann auch optisch was hermacht, als so ein verzogenes Brettergerüst, wo man e nicht ankommen darf, da man sich sonst nen Schiefern einzieht

Ja ich bin auch auf den Ersteinsatz gespannt, wird allerdings noch etwas dauern. Naja die Gerste könnte anfang August werden, das Heu mitte August, den ersten Schnitt habe ich mit dem Ladewagen nach hause gefahren. Die Siloballen sind rund ums Haus und werden deswegen gleich mit dem FL in den Stadel gefahren.

Also klaren Pluspunkt sehe ich die Standfestigkeit den RW, wenn ich mich beim abkuppeln auf den Pratzen abstütze. Der Kipper hat schon immer ordentlich gewackelt wenn er auf dem Stützrad gestanden ist und ich mit dem FL die Ballen am Anhänger oben angestochen habe.

Hast alles richtig gemacht! Noch ein Pluspunkt ist die weitere Auslastung des RW und Krans!

brennholz jürgen hat geschrieben:Hallo machbar,
Toller Link! Ausführliche Produktbeschreibungen und Maße, bestellst du öfter bei der Firma?
Brennholz Jürgen

ne, ging in diesem Fall nur um die Kennzahlen für die Berechnungen
- Maschinenbauteile - http://www.mädler.de/
- Hydraulikteile - http://www.hydrauliktechnik24.de/ od. http://www.hytec-hydraulik.de/

gruss "machbar"

Kugelblitz hat geschrieben:@Marco + Janine
sowas brauchste für den FL

schöne Zange, hätte ich meine nicht schon gebaut würde ich glatt eine bei Dir in Auftrag geben

wird das nen Kundenprojekt oder gehst damit gleich in Produktion. Sind ja wie es aussieht die Teile für ne 2. Gabel bereits ausgeschnitten


Gruß

Bernhard

Servus,

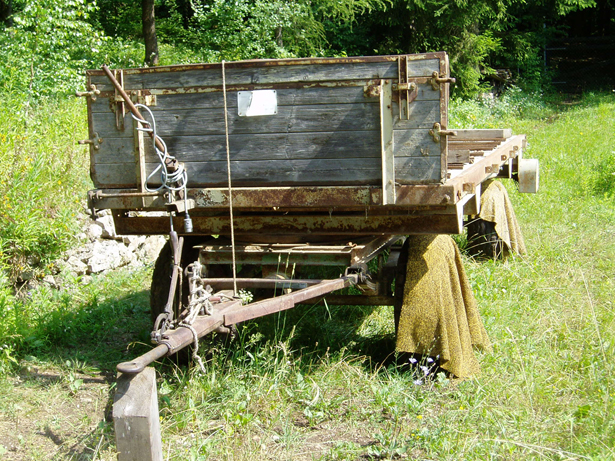

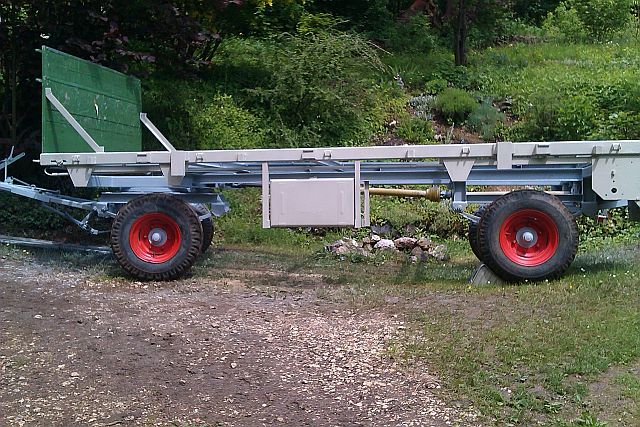

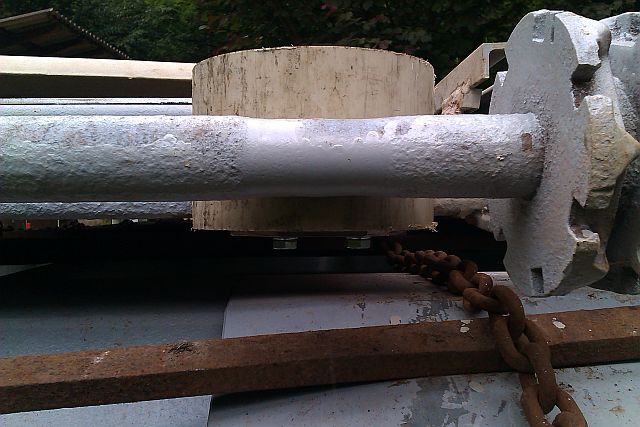

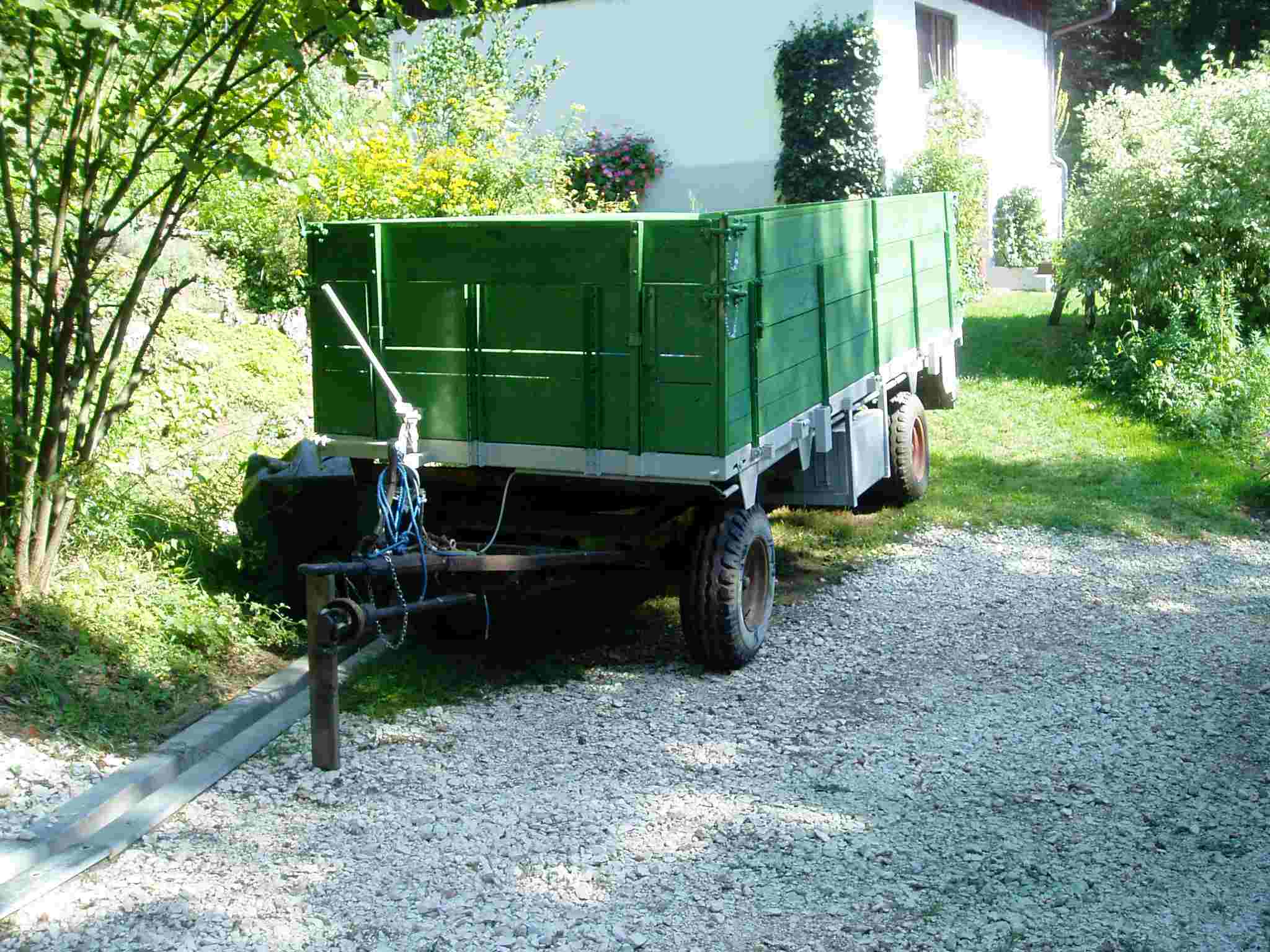

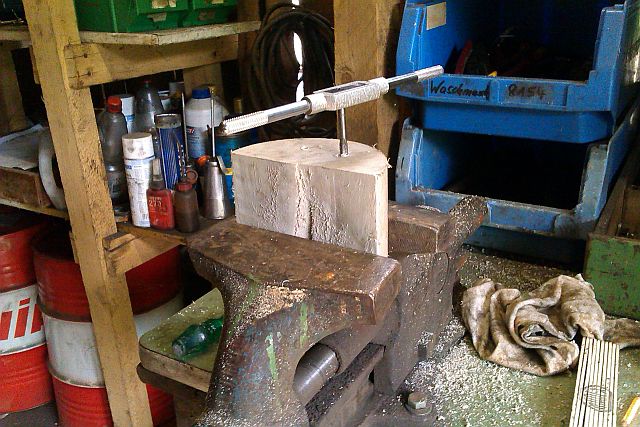

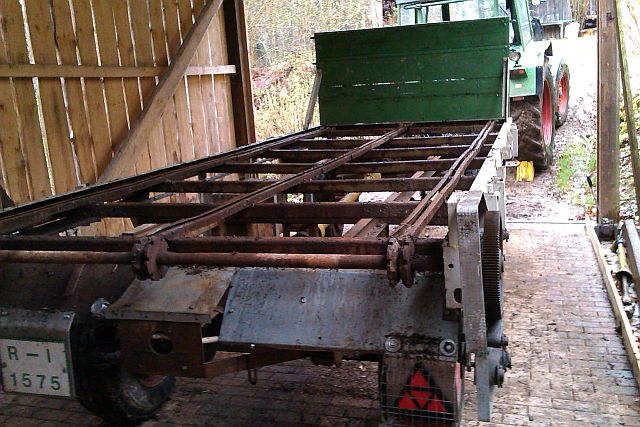

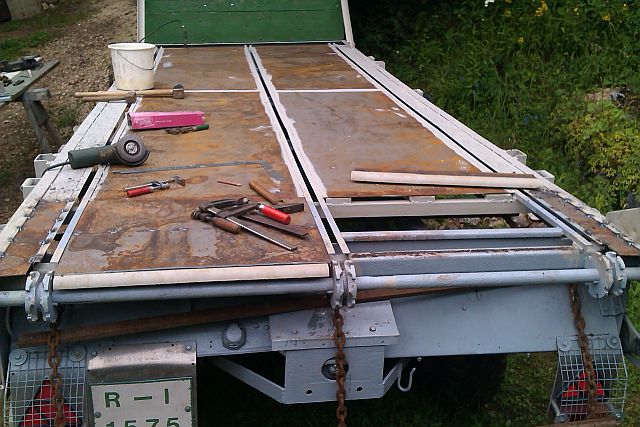

ich hatte schon mal einen Eintrag im Bilder Forstarbeiten über den Anhängerumbau , aber ich glaube, hier ist es "richtig". Den Anhänger haben wir vor ca. 5 Jahren für 80.-€ gekauft. Immer wieder haben wir den Anhänger aufgewertet. Zunächst umgebaut für Scheitholztransport, Bordwände gebaut, Rungen und die Halterungen gebastelt für Stammholztransport und jetzt den Rahmen verstärkt und den alten Holzboden rausgerissen und einen stabilen Metallboden eingezogen. Bilder sagen mehr als tausend Worte.


Gruß


Kurt

Hallo,

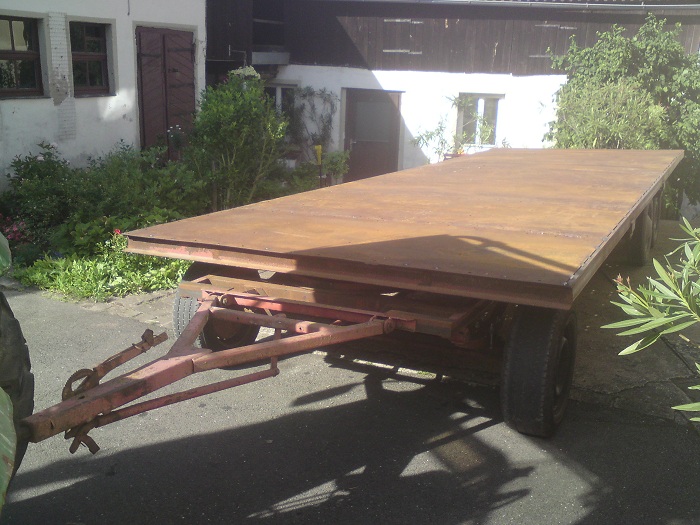

hier auch mal ein paar Bilder von meinem kleinen Eigenbauprojekt, bin nach langer Zeit endlich mal dazugekommen den Boden draufzumachen.
Ist zwar eigentlich nicht nur für den Forst gedacht, aber ich hoffe es passt trotzden hier dazu

@FendtDeutzFan

saubere Arbeit dein Hänger

Grüße aus Mittelfranken

Servus Fendt schrauber,

ich hab schon so viele tolle Sachen von dir gesehen, eines brauch ich noch, deine Fronthydraulik an deinem Fendt interessiert mich.


Gruß Kurt
