Marco + Janine hat geschrieben:mit einem Drosselventil

das kannste dann auch schön einstellen, etwas schneller, etwas langsamer

Ja so habe ich es auch geplant.
Hatte nur bedenken wegen dem Post weiter oben

Zwar nicht viel selber gebaut aber der Galgen war ja schon mal ein Eigenbau

Nach dem ich ja fast nur noch die Zange bzw den Kran vom RW nehme brauch ich nur noch
selten den FL und auch noch seltener die Zange am FL.

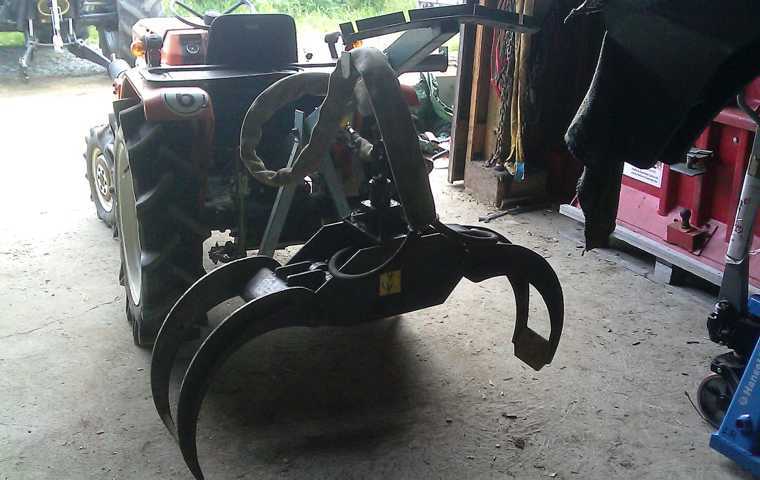

Somit hat jetzt unser Kleiner auch ne Zange...




Gruß Marco

Marco + Janine hat geschrieben:mit einem Drosselventil


das kannste dann auch schön einstellen, etwas schneller, etwas langsamer

Danke für die Begrüßung "Rottweiler"

ist schon richtig ("Marco + Janine") mit dem einstellen (Feineinstellung), wenn aber deine Pumpe von der Fördermenge zu groß ist presst sie das Öl permanet gegen die Drossel und es wir extrem heiß.
Das ist der gleiche Efekt wie wenn du gegen das Druckbegr.Ventil fährst.
Das zweite ist durch eine Drossel verlierst du auch Leistung, deswegen ist ein 3-Wege Stromregelv. besser.
Ein Stromregelv. verändert immer nur die Menge der Druck bleibt dabei konstant, dass überschüßige Öl wir über
eine dritte Leitung abgeführt z.B in den Tank oder kann für eine weiteren Verbraucher genutz werden.
Kostet auch ein par € mehr als eine Drossel.
Wenn du nicht weist was deine Pumpe für eine Fördermenge hat dann versuchs mal mit einem Hy.Zylinder von dem du
den KolbenØ und Hub kennst, stopp die Zeit die er zum Ausfahren benötigt - die Antriebsdrehzahl der Pumpe hast du ja.
Über die Drehzahl, die gemessene Zeit und den Hub kannst du dann die Menge errechnen.

Hier findest du Formeln - http://www.eurofluid.at/product.php?menu=01&product=0

alles ist "machbar"

Hallo machbar,
Toller Link! Ausführliche Produktbeschreibungen und Maße, bestellst du öfter bei der Firma?
Brennholz Jürgen

@Marco + Janine
sowas brauchste für den FL

Hallo kugelblitz,
wieder ein schönes Bauteil. Benutzt du die Löcher in den Seitenteilen für die Positionierung der Innenteile? Lässt du auch die Innenteile mit Stegen für die Löcher ausschneiden? Sieht aus wie das Dinopuzzle meiner Tochter
Brennholz Jürgen

jep, zusammen stecken, Schraubzwinge und dann verschweißen.
Messen entfällt fast ganz.
Halbe Stunde und das Ding steht.

Kugelblitz hat geschrieben:jep, zusammen stecken, Schraubzwinge und dann verschweißen.
Messen entfällt fast ganz.
Halbe Stunde und das Ding steht.

Und sicherlich verrätst Du uns noch die Kosten für Material und das Brennen?!
Auf was hast Du die Zange entworfen?

Tolles Ding!

Hallo Kugelblitz,
plaudern doch noch ein bisschen aus dem Nähkästchen. Ich denke es war ein Wasserstrahlschneider oder ein Laser und der schafft wahrscheinlich mehr als DIN Kleinformat. Die Güte der Bleche scheint auch recht hoch zu sein. Leider darf ich mir solche Maschinen nur vom Weiten ansehen. Sind die Bolzenlöcher schon auf Übermaß geschnitten, dass man sie nur noch reiben braucht?
Das mit dem Wohnort glaube ich dir
1. bei der Vorarbeit macht das Schweißen Spaß
2. die Fernbedienung vom Fernseher liegt auf dem Schweißtisch

Rottweiler hat geschrieben:

Kugelblitz hat geschrieben:jep, zusammen stecken, Schraubzwinge und dann verschweißen.
Messen entfällt fast ganz.
Halbe Stunde und das Ding steht.

Und sicherlich verrätst Du uns noch die Kosten für Material und das Brennen?!
Auf was hast Du die Zange entworfen?

Tolles Ding!

Die Kosten wird er schon noch verraten - aber nicht seine, sondern den Verkaufspreis

Saubere Arbeit!!

@kugelblitz

Würde ich gern mal testen

@ Kugelblitz

Saubere Arbeit mein Respekt !!

Die Laserteile sind schon ne feine Sache !

Machst du die CAD Konstuktion selbst und wenn ja mit welchem Programm arbeitest du ?


Grüsse Hackschnitzel

TOP !

ich denke es war Wasserstrahl geschnitten oder ?

Hallo,

@Marco: Da gehts dir genauso wie mir. Seit ich den RW habe, habe ich den Frontlader im Wald nicht mehr gebraucht, höchstens mal als Gewicht beim Langholzrücken, vorher war der unendbehrlich.

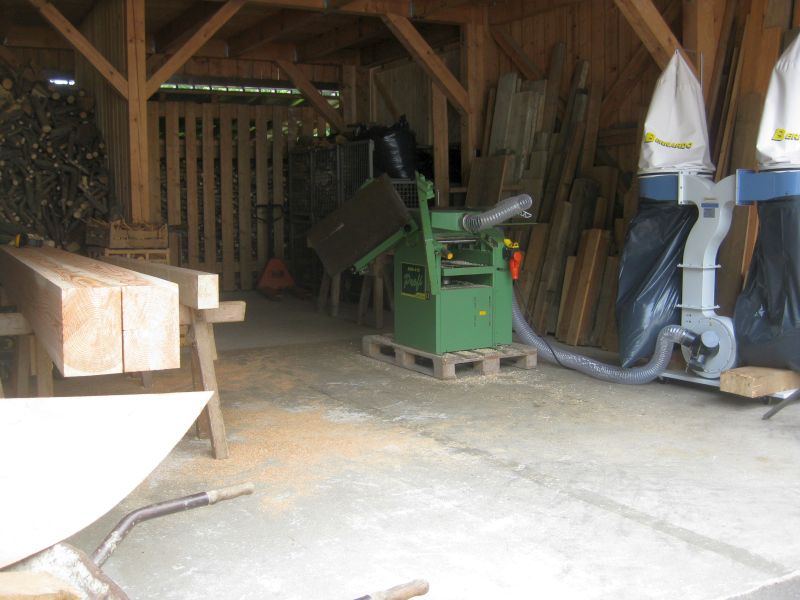

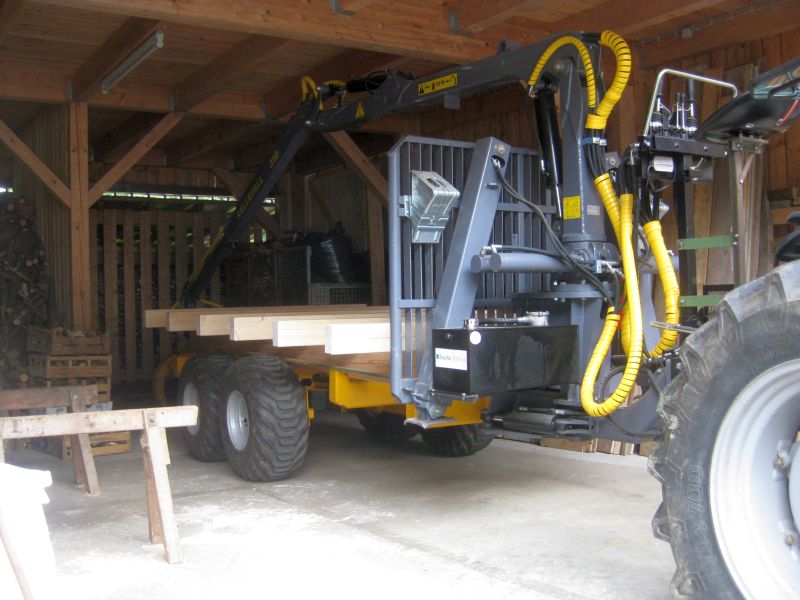

Ich habe heute mal den Rundballenaufsatz auf meinem RW in Angriff genommen, wird auch langsam Zeit, die Stroh- und Heuernte in Rundballen geht bald los. Die großen Balken habe ich aus Lärche gemacht, die Querbalken aus Fichte. War das ne Schinderei bis die beiden großen gehobelt waren

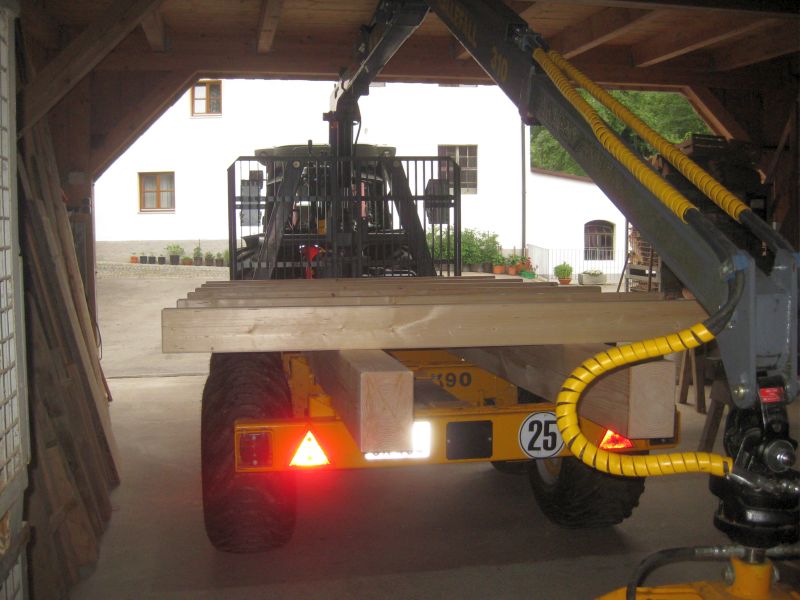

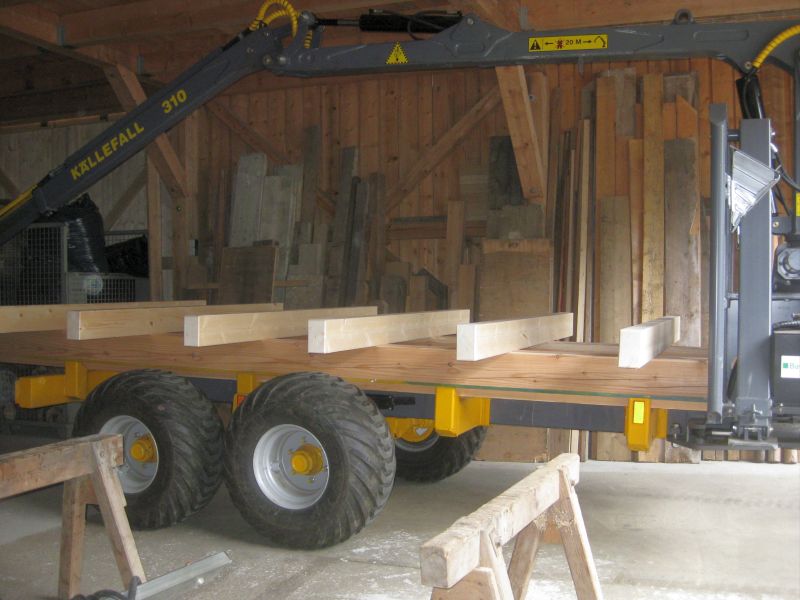

Jetzt habe ich die Querstreben mal mit Winkel fixiert, im laufe der Woche bohre ich dann noch Gewindestangen durch, dann müsste das halten. Am Rahmen des RW`s hab ich sie für den ersten Versuch mal mit Spanngurten festgemacht, später möchte ich mal Rohre an den Längbalken anschrauben, die dann in den Löchern wo normalerweise die Rungen drinnen sind einhaken.
