eigenbau!

von **aksotec** » Do Mär 19, 2009 20:59

Hallo,

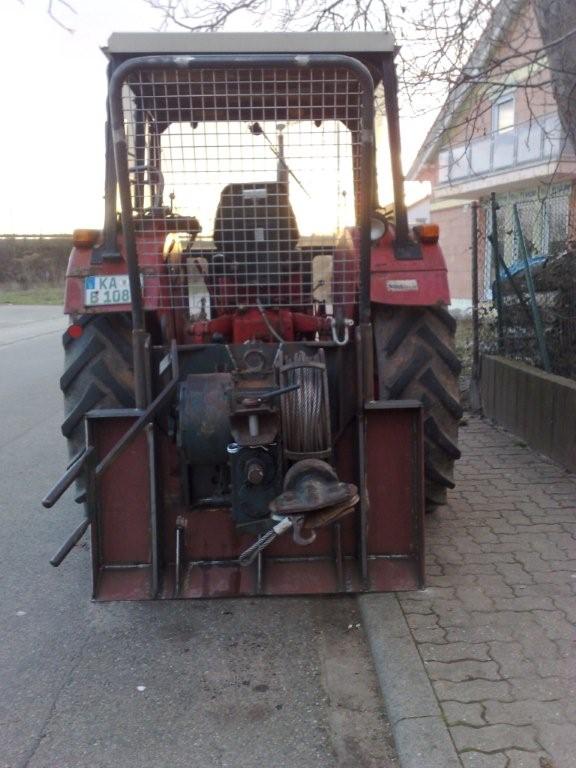

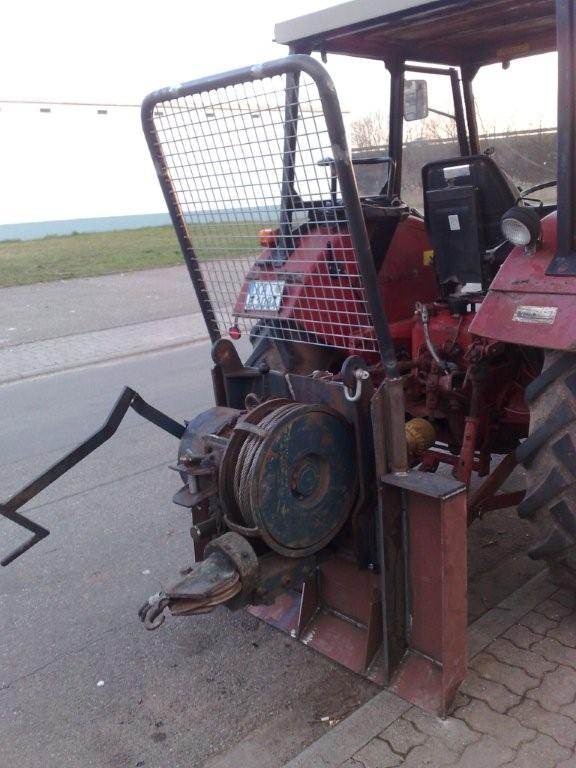

hier meine Bruderseilwinde 5,5t, Umbau auf Dreipunktanbau und noch unlackiert. Der Umbau auf Funkfernbedienung steht noch bevor.

von **Eckart** » Sa Mär 21, 2009 0:31

Wie breit ist das Schild? Sieht recht schmal aus.

CU OLLi

von **Fabianeicher** » Sa Mär 21, 2009 3:12

Hallo, sieht stabil aus, die Winde, aber wie willst du mit dem schild poltern?
Das Schild gehört hinter die Winde und nicht davor!

von **IHC- driver** » Sa Mär 21, 2009 7:54

Bild 1 die Große

Bild zwei die kleine

Gruß

von **Euron** » Sa Mär 21, 2009 9:54

hallo aksotec,

das schild ist auf jeden Fall robust und schön verstrebt.
Beim zweiten bild stehen lings unter dem Kupplungshebel noch 2 Stangen raus, wozu sind die gut?

mfg

von **aksotec** » Sa Mär 21, 2009 18:51

Hallo,
habe heute das erste mal Schlagraum gemacht und das Holz gepoldert, geht einwandfrei, das Schild ist 1,25m lang. Wie soll ich das Polderschild vor die Winde bauen, geht in diesem Fall nicht. Der obere Hebel am Kublungsarm ist um ihn leichter herunter zu drücken und zu ziehen und der untere um leichter Bremsen zu können, ich muss mich bei beiden Bewegungen nicht bücken, geht einfach viel leichter.

von **Eckart** » So Mär 22, 2009 0:41

Polterschild vor Winde wie?

z.B.

Ich hätte mir nen stabilen Rahmen gebaut und mit Abstandshaltern das Schild auf höhe des Seilauslaufs raus gezogen.

CU OLLi

von **Agroplus-67** » Di Mär 24, 2009 11:38

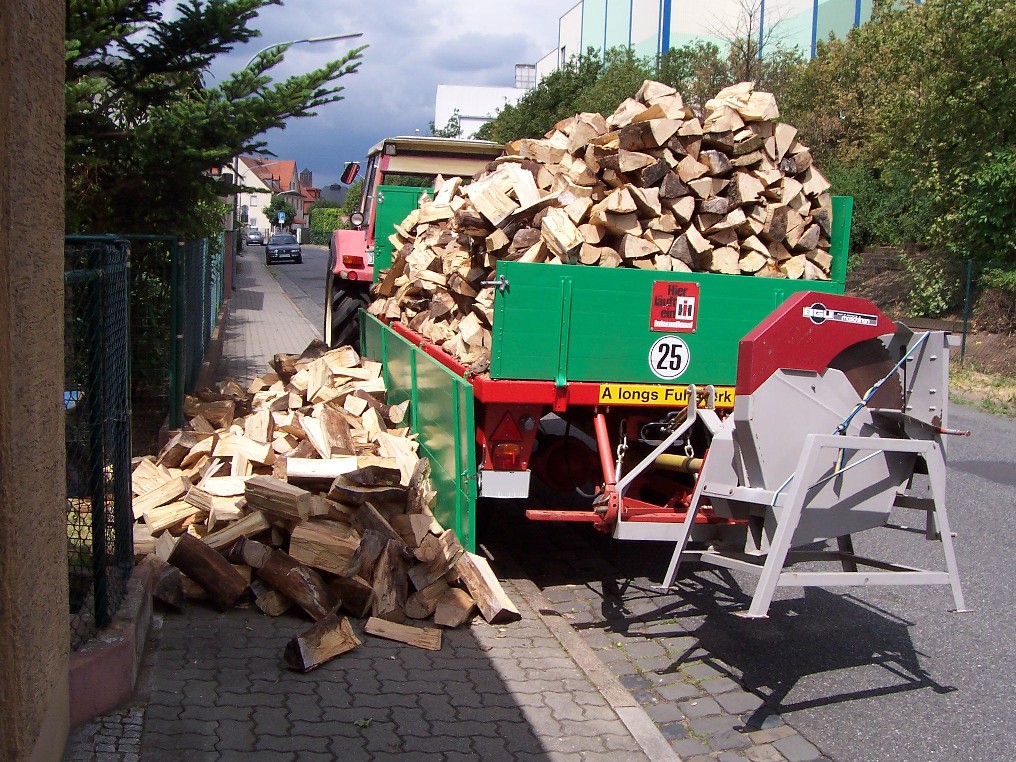

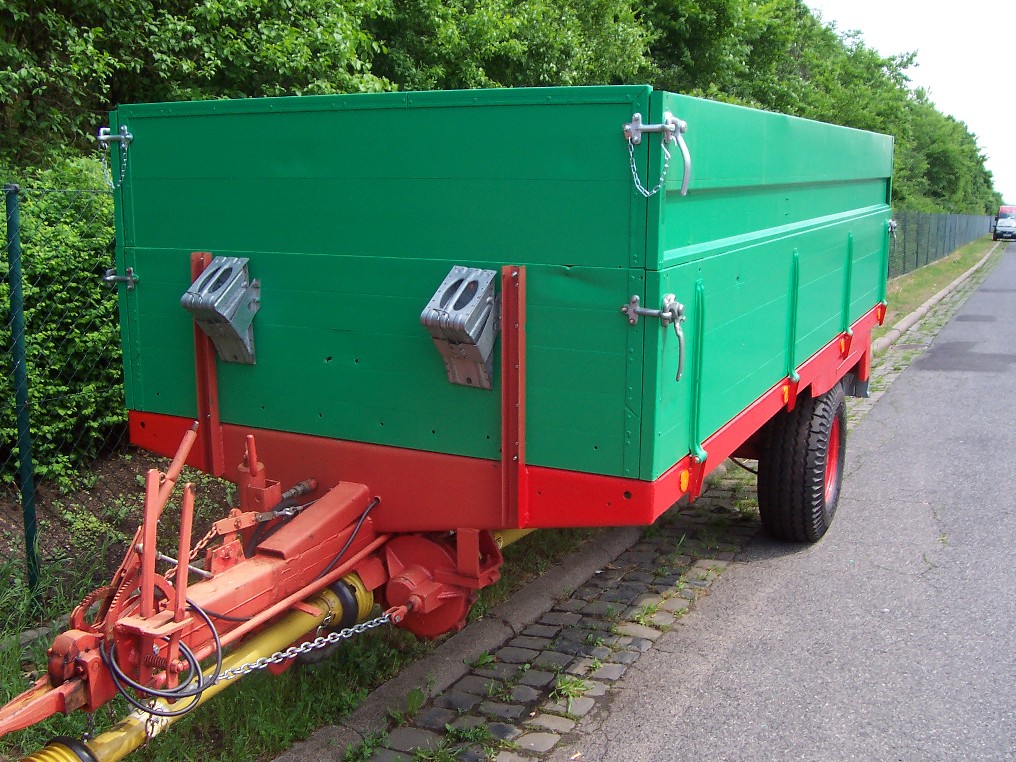

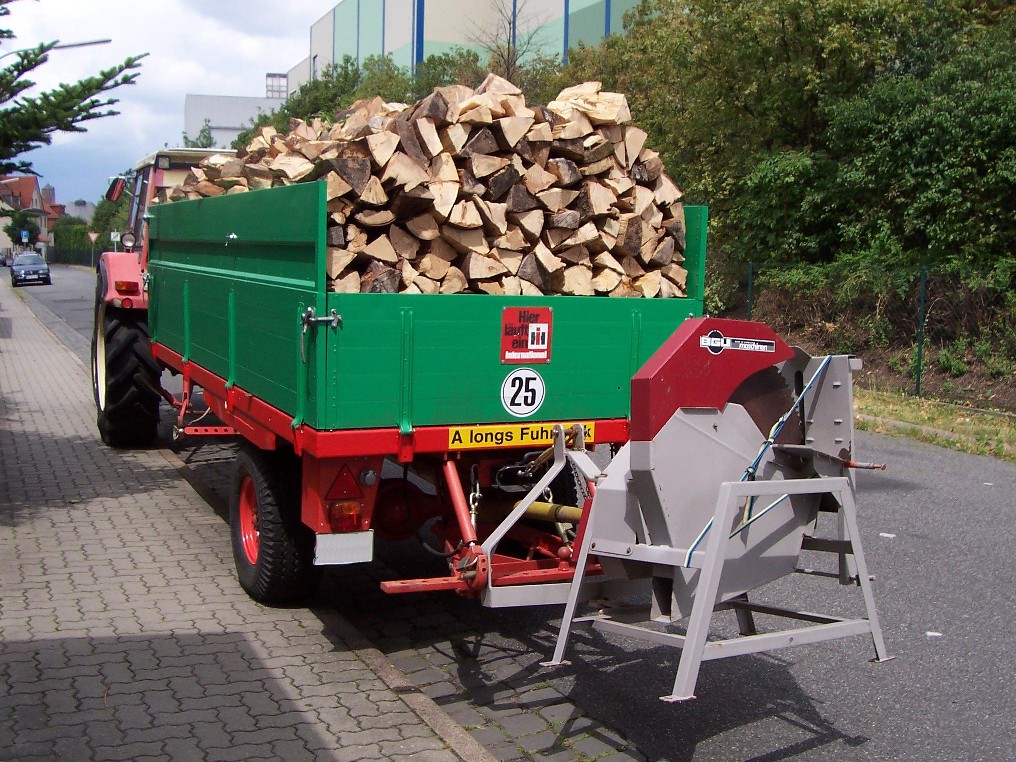

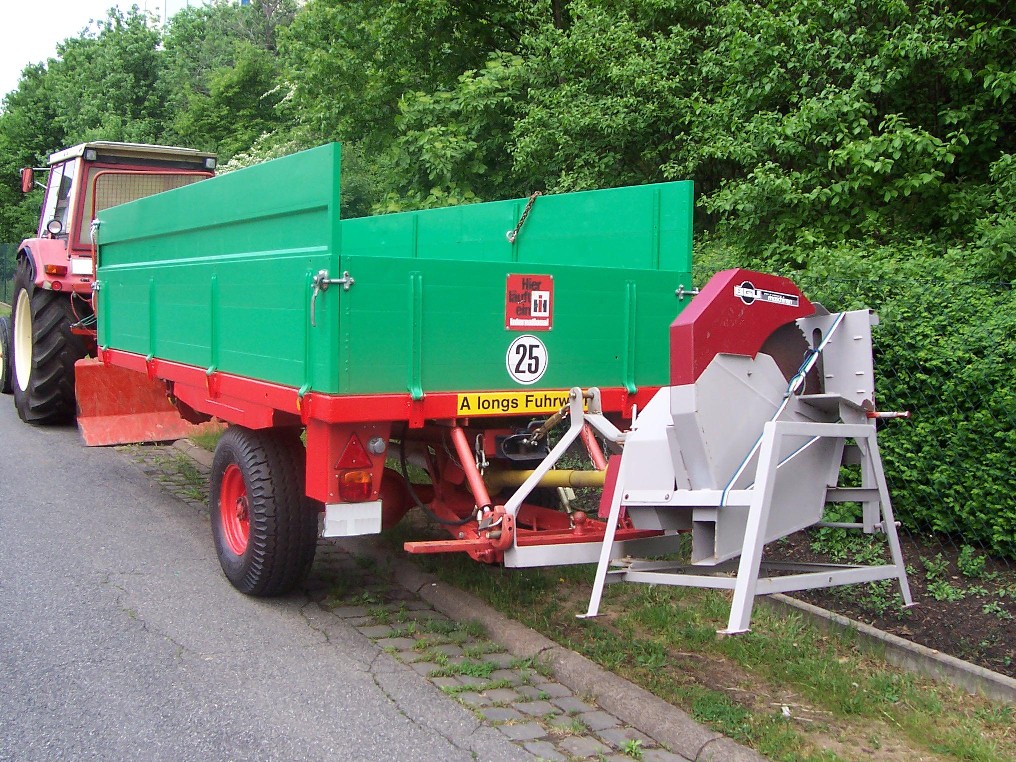

Hallo, da ich immer das Problem hatte mit nur einem Traktor Hänger und Spalter oder Wippkreissäge mit in den Wald zu nehmen habe ich mir einen alten Miststreuer umgebaut. Zum Transport bzw. Betrieb von Spalter oder Wippkreissäge habe ich am Heck des Anhängers eine 3-Punkt-Anhängung mit Zapfwellenanschluß angebaut. Geht echt gut. Hier ein paar Bilder.

von **Agroplus-67** » Di Mär 24, 2009 11:45

Hallo, hat mit dem einstellen der Bilder nicht so funktioniert, hier der 2. Versuch.

von **fun_jump** » Di Mär 24, 2009 12:04

Hi Agroplus-67,

also die Idee ist ja echt mal super. War aber sicherlich keine billige Angelegenheit oder?

Gruß Jens

Website · von **Falke** » Di Mär 24, 2009 12:15

Prima Idee, saubere Arbeit, Agroplus-67 !

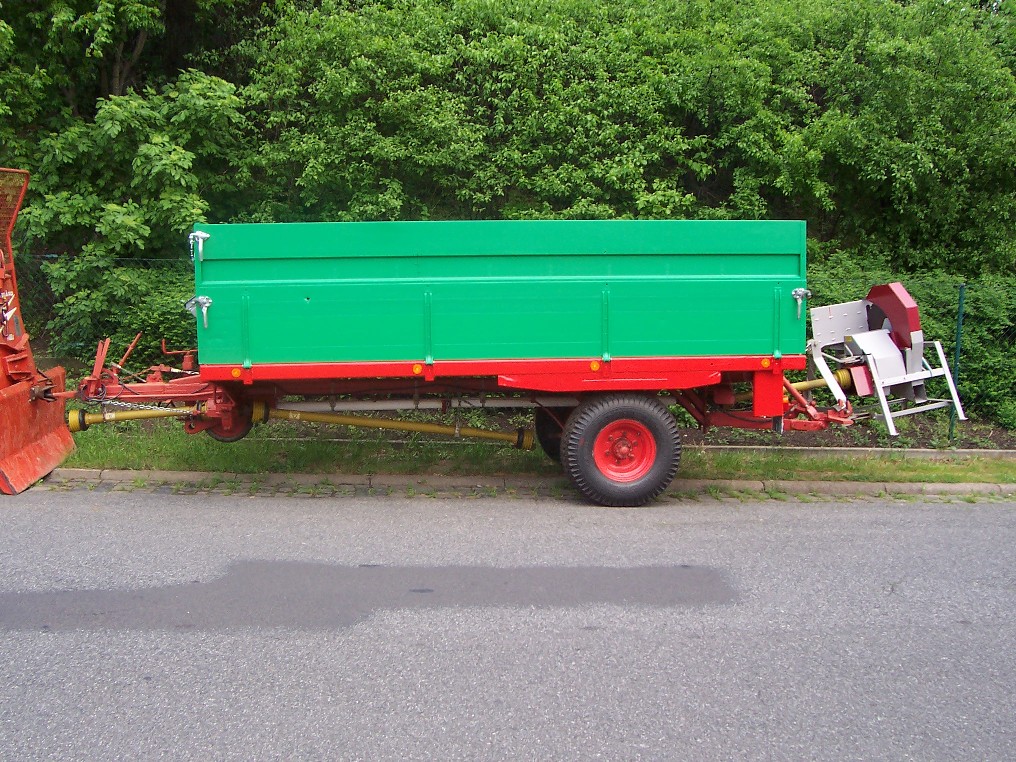

Wozu ist die lange gelbe Gelenkwelle unter dem Anhänger in Bild Hänger-001.JPG ?
FÜr einen 'Nebenantrieb' seitlich vom Hänger ? War das früher der Kratzboden-
Antrieb ?
Läuft die hinterste Gelenkwelle bei abgesenkter Kreissäge nicht arg abgewinkelt ?

Na ja, und die Rennleitung darf dich auf öffentlichen Straßen mit dem Gespann
wie in Bild Hänger-001.JPG wohl auch nicht erwischen ! :lol:

ein beeindruckter
Adi

P.S. Die Bilder erscheinen im Forum in umgekehrter Reihenfolge als du
sie einfügst ....

von **Clemens** » Di Mär 24, 2009 13:36

Hallo Agroplus-67,

genau so hätt ich das auch gemacht. War ja betr. mitführen eins Spalters schon mal Thema. Wenn du jetzt noch die Beleuchtung hinter die Säge machst, staunt die "Rennleitung" nur noch (Vorausgesezt die Winde bleibt zu Hause). So wie das Aussieht kannst du den Spalter da auch anbauen, oder?

Ich habe das Problem mit Säge und Hänger (Kipper) vor Jahren so gelöst, dass ich die Säge in derFronthydraulik fahre und antreibe. Der Kipper muss dann zum befüllen aber abgehängt werden.

Gruß Clemens

von **Agroplus-67** » Di Mär 24, 2009 13:51

Hallo,
so teuer war der Hängerumbau nicht, viele Teile habe ich mir beim Schrotthändler meines Vertrauens besorgt. Vom Traktor geht die Gelenkwelle zu einem Verteilergetriebe, hier kann man die Zapfwelle schalten oder den Antrieb zur Triebachse. Im weissen Rohr läuft die Zapfwelle, die gelbe Gelenkwelle dient im Bedarfsfall zum Antrieb der Triebachse. Die Gelenkwelle zur Wippkreissäge oder Spalter hat bisher noch nie Probleme wegen dem Winkel gemacht. Normalerweise hängt der Hänger direkt am Schlepper.

VG Agroplus-67

von **ober_lenker** » Di Mär 24, 2009 23:45

Hallo Agroplus,

auch von mir hast du meinen vollen Respekt! Super geworden!

Wusste garnicht dass es auch EW-Zylinder gibt die mit Druck einziehen, kannte immer nur die EW-Ausfahrzylinder. Oder hast du doppeltwirkende als einfachwirkende verwendet?

Gruß,
o_l

von **Agroplus-67** » Mi Mär 25, 2009 10:13

Hallo ober_lenker,

die Hubzylinder sind doppelwirkend. Der nicht benötigte Anschluß wurde mit einem Be- bzw. Entlüftungsstopfen versehen.

VG Agroplus-67

eigenbau!

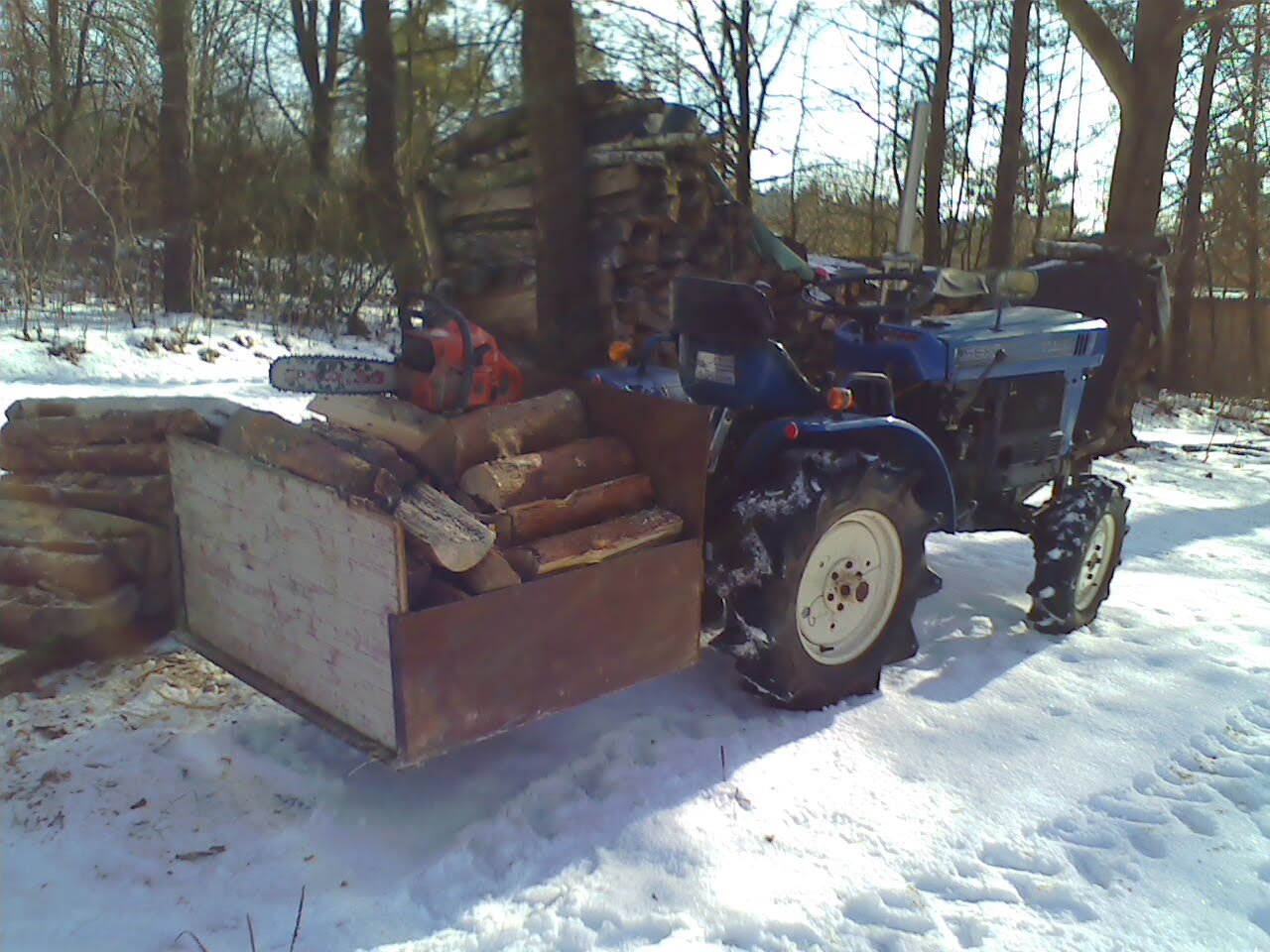

Mal meine Heckschüssel auch selbst zusammen gezimmert
