von **Euron** » So Feb 22, 2009 10:50

Antrieb Reinigungstrommel:

ich denke es würde schon ausreichen, mit einem oder mehreren Keilriemen um die Reinigungstrommel und am Motor eine Keilriemenscheibe. Reibfläche ist an der Reinigungstrommel ja ausreichend gegeben.
Ob schon das Eigengewicht vom EMotor reicht, oder vieleicht noch eine Feder / Gewindestange gebraucht wird um den Riemen zu spannen, müsste man probieren.

mfg

von **abu_Moritz** » So Feb 22, 2009 12:40

nimm ne Kette einmal um die Trommel, oder treib über ein Treibrad an

von **Waldteufel_64** » So Feb 22, 2009 13:33

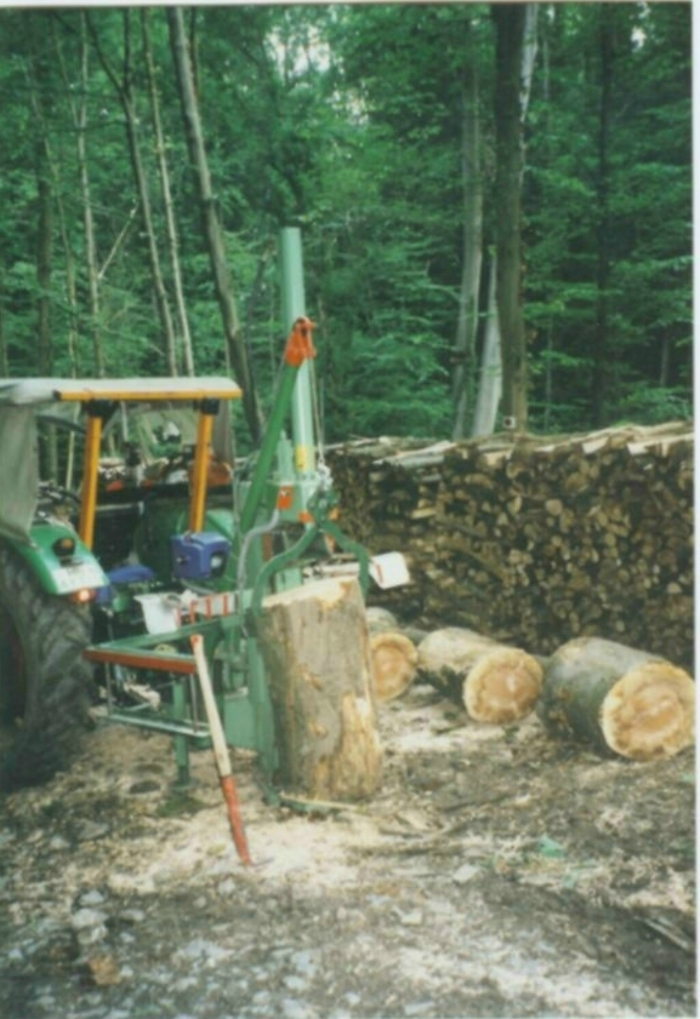

Hallo jumine66

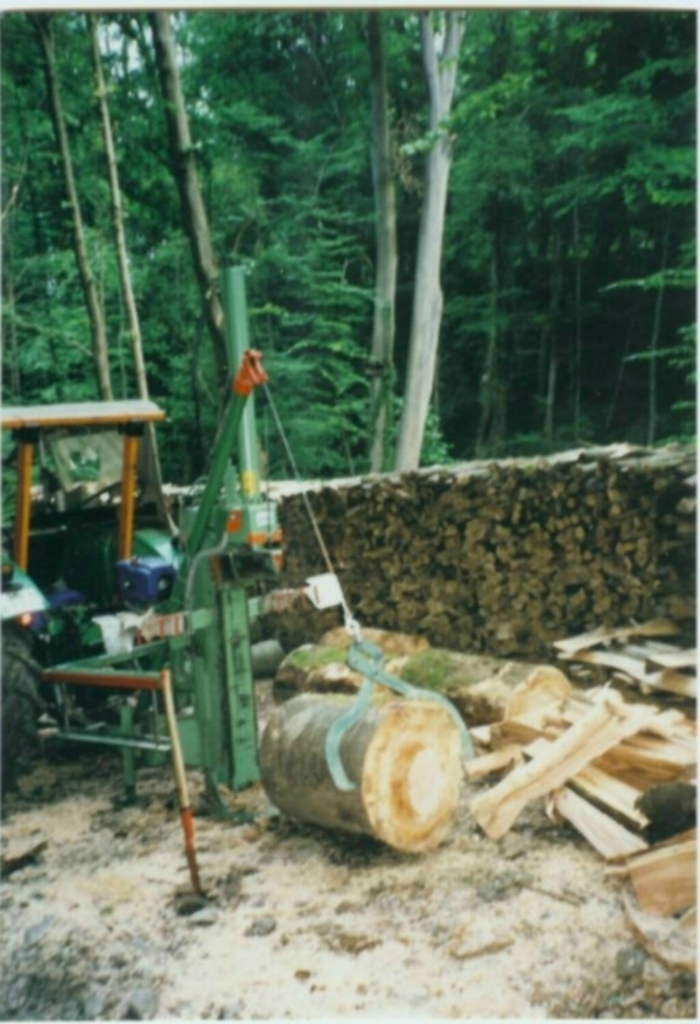

Die Holzspalter-Winde funktioniert prima. Seit ein paar Jahren im Einsatz.Damals gab es nur den Aufstellbügel der mit einer Kette an der Führung der Klinge eingehängt wurde.Diese Konstruktion war mir nicht gut genug. Meine Konstruktion ist so gebaut, daß das Holz punktgenau unter die Klinge gestellt werden kann.

MfG. Waldteufel_64

von **Jürgen Hausner** » So Feb 22, 2009 18:32

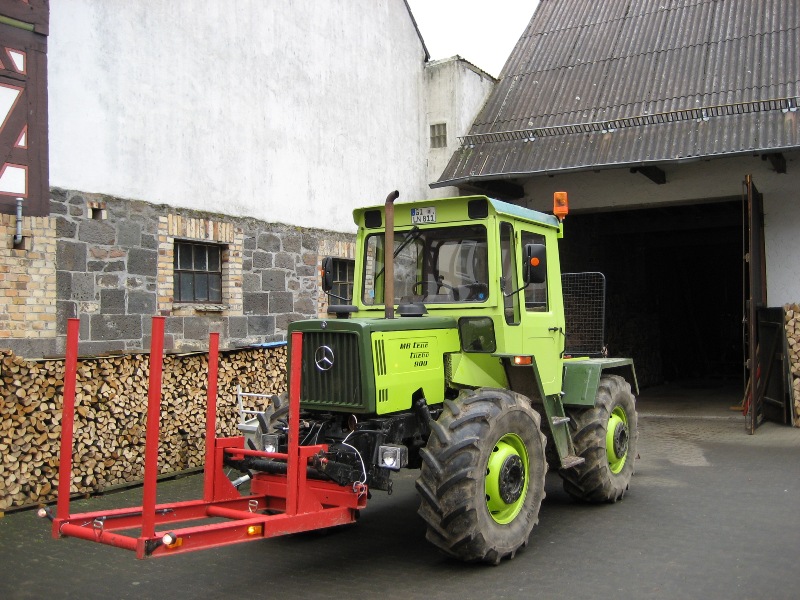

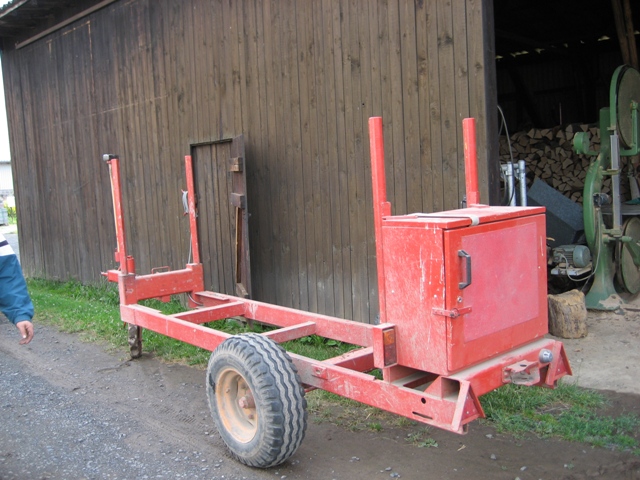

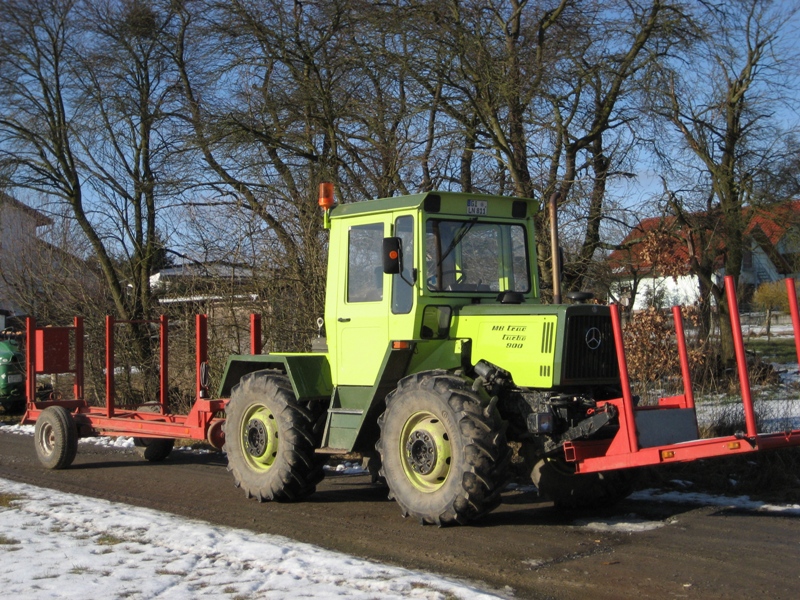

Meine Eigenbauten, ein Holzwagen für 4 Rm, ein Front/Heckgestell für 1 Rm sowie noch einen Holzwagen für 5 Rm

von **Waldteufel_64** » Fr Feb 27, 2009 21:25

Hallo

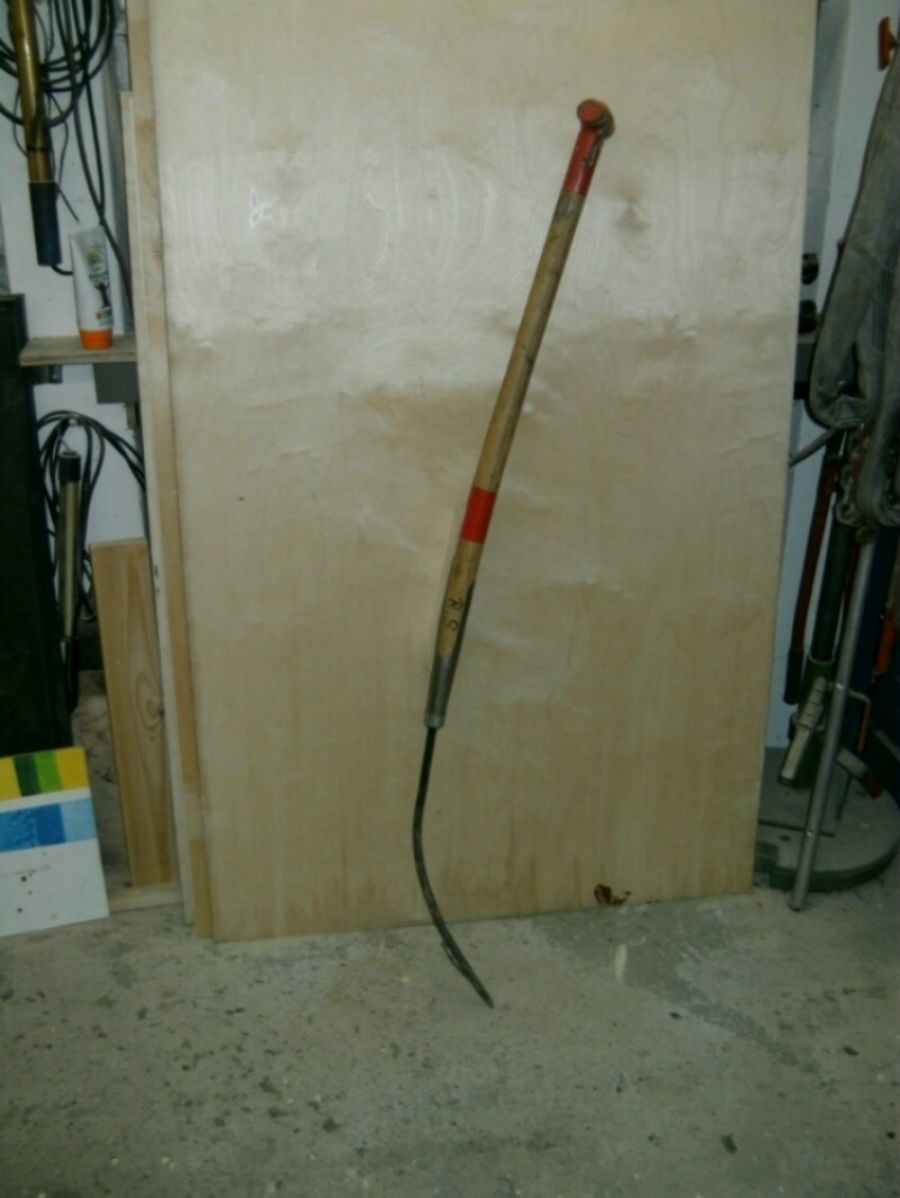

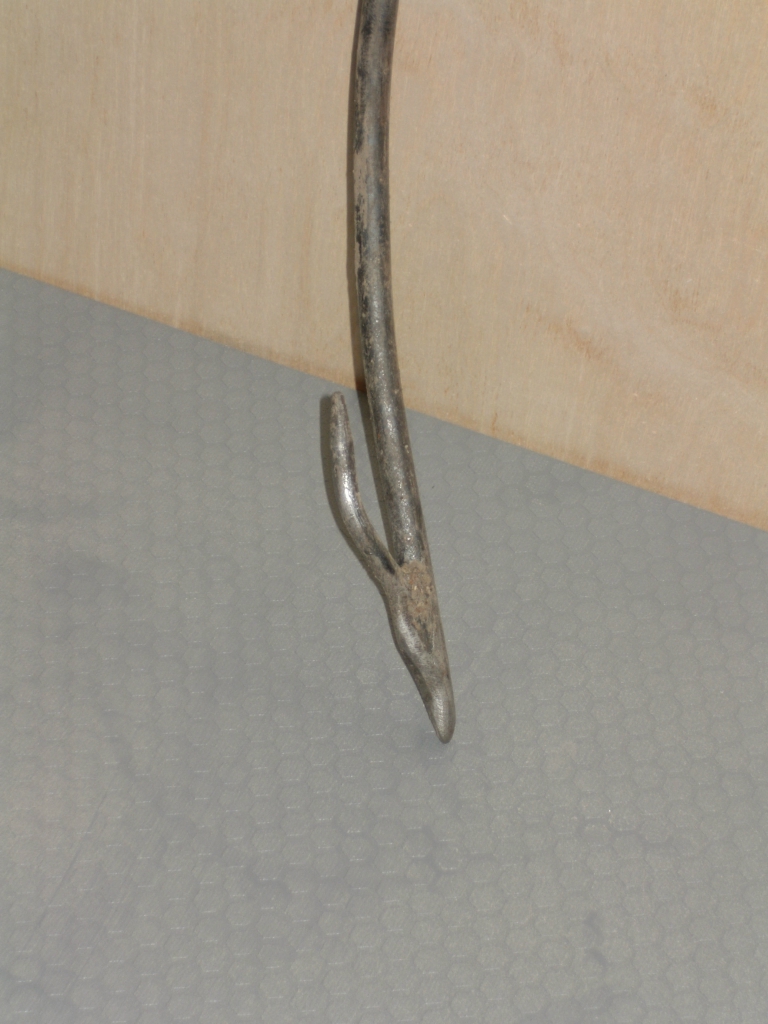

Habe einen Drahtseilunterzieher zum Holzrücken gebaut.
Wenn der Stamm fest am Boden aufliegt, stoße ich den Drahtseilunterzieher unter dem Stamm hindurch. Dann hänge ich
das Seilwindenseil oder eine Chockerkette ein, und ziehe es
unter dem Stamm hindurch. Hin und wieder kann er ganz hilfreich sein.
MfG. Waldteufel_64

von **bomschubser** » Sa Feb 28, 2009 16:27

hallo zusammen

wollte mal nachfragen ob einer ne entastungsmaschine oder anbauprozessor oder schubentaster selber gebaut hat. die dinger kosten ja en schweine geld und vl gibts ja en tüftler unter euch der da schon was zusammen geschweist hat.

freu mich auf eure antworten

von **Same Argon** » Sa Feb 28, 2009 21:24

Hallo Bomschubser,

hab einen Schubentaster gerichtet und an den Frontlader angebaut. Kannst auf myvideo anschauen, gib Suchbegriff " Tapio " ein.

Gruß Same A.

von **bomschubser** » Sa Feb 28, 2009 21:31

@ same a

den hab ich gesehen macht tolle arbeit.

leider findest kaum ein brauchbares gebrauchtes teil endweder zu teuer oder nurnoch schrott.

hoffe die anderen haben vl ne idee

von **Kugelblitz** » Sa Feb 28, 2009 21:58

Moin,
habe auch mal wieder ne Rückezange in Planung aber diesmal mit Polterschild.
Verbauen werde ich vieleicht ne 80 oder 110 cm in der 8 Tonnen Klemmkraft Klasse.
Diverse Bleche und Kleinteile werde ich noch Ausbrennen, die Aufnahme wir Kat-2 für den Dreipunkt.
Bündelgerät habe ich auch mal angefangen aber zur Zeit erst mal bei Seite gestellt.

von **Daniel Düsentrieb** » So Mär 01, 2009 11:53

Hallo,

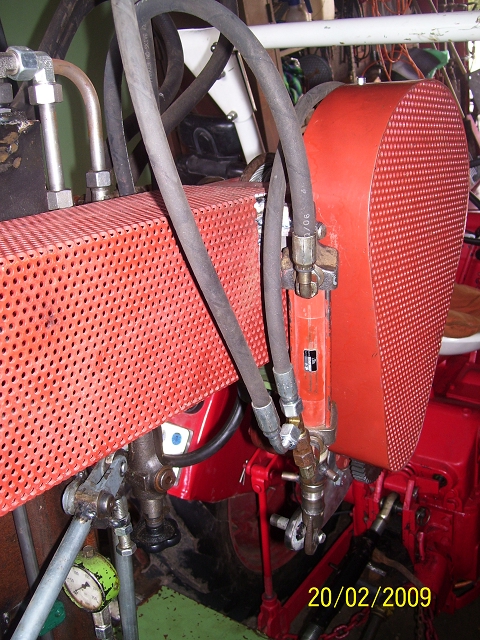

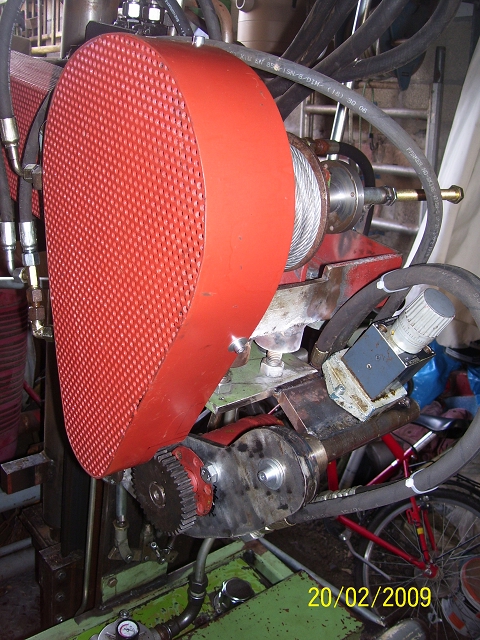

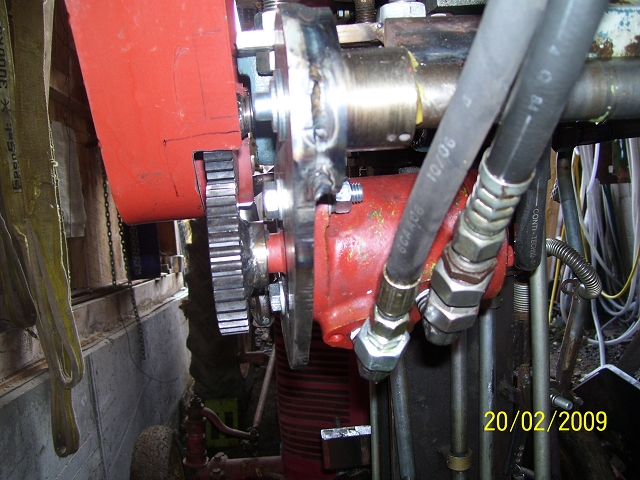

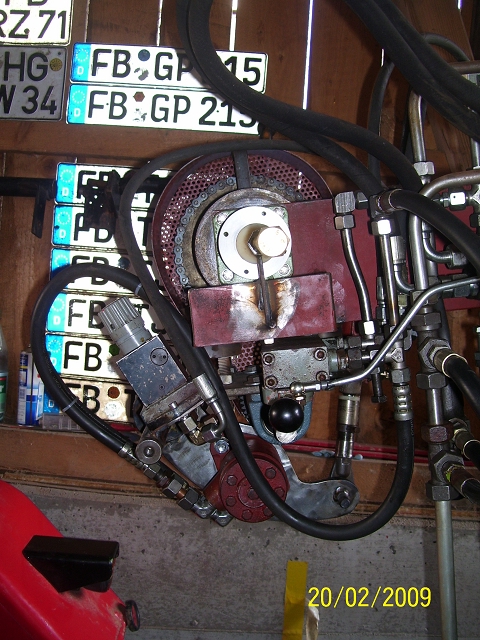

wir haben am Wochenende unsere Spalterwinde fertig gemacht.
Bei der ersten Konstruktion ist der Ölmotor immer über die Kette im Eingriff gewesen und zum abrollen die Anschlüsse A und B gegen T kurzgeschlossen.
das hat soweit gut funktioniert , nur das Seil hat sich etwas schwer ausziehen lassen und manchmal hat es sich ohne zu ziehen abgerollt und dann aus der Trommel verwurschtelt.
Deswegen haben wir den Ölmotor schwenkbar eingebaut. Über ein Zahnradpaar und einen kleinen Hydraulikzylinder wird zum Ziehen der Ölmotor eingekuppelt. Bei Stopp bleibt der Ölmotor stehen und zum Abrollen schwenkt der Motor einfach weg, die Trommel kann sich frei drehen. Eine einstellbare Seiltrommelbremse verhindert ein ungewolltes abtrommeln.
Demnächst werden wir noch die Zugkraft ermitteln.

von **spool** » So Mär 01, 2009 12:18

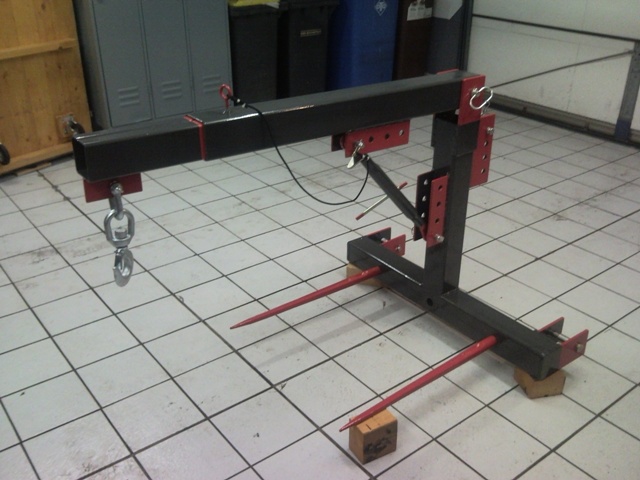

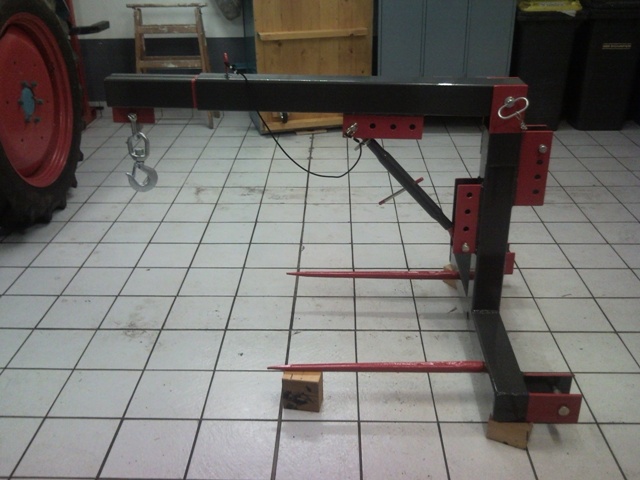

Mein neuer Rückebock.
Ist mit Kat 1 Halterungen und allen möglichen Einstellvarianten gebaut, damit auch die kleinen Schlepper den benutzen können. Als Diagonalverstrebung ist ein Kat 1 Oberlenker eingebaut, damit man den Arm auch mal auf die Schnelle verstellen kann. Für die 20 € ein bezahlbarar Luxus. Der Arm ist nochmal um ca. 50 cm ausziehbar.
An den Haken mit Wirbel kommt jetzt noch die Zange von Kugelblitz.

Bei meinem 108 Fendt mit hydraulischem Oberlenker hab sich so viele Einstellmöglickeiten, daß ich eine kompletten 4 m Stamm auf ca. 1,50 Höhe anheben kann. Haben gestern ca. 10 m Stammholz Buchen und Eichen damit gerückt. Funktioniert wunderbar.
Je nach Anwendung kann man die Frontladerzinken einfach losschrauben.

von **Monteur** » So Mär 01, 2009 18:19

Moin Moin liebe Gemeinde der Eigenbauer!

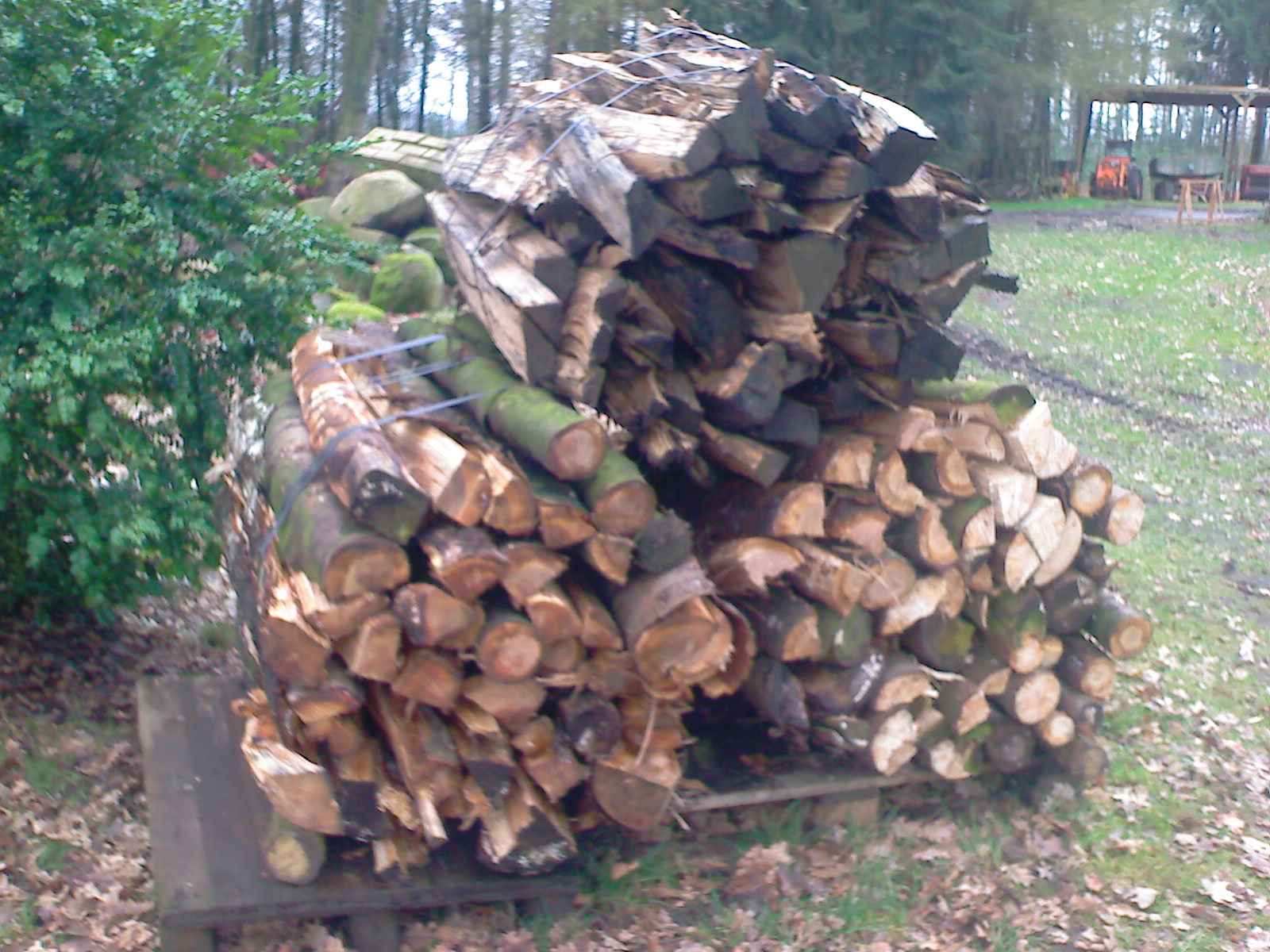

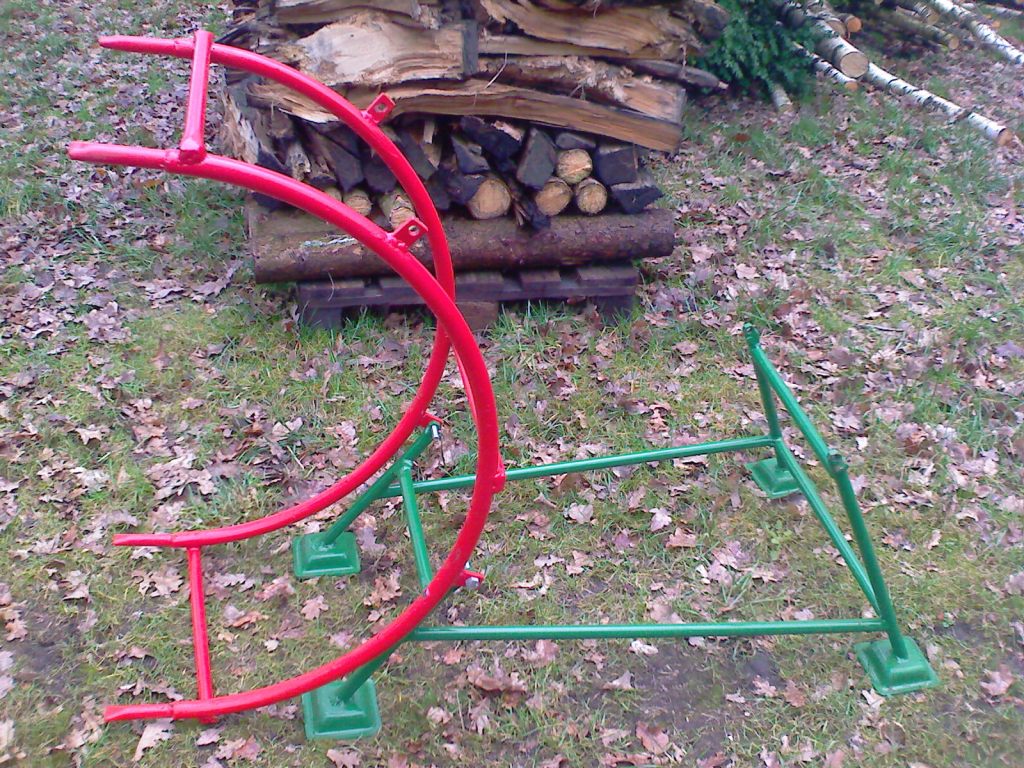

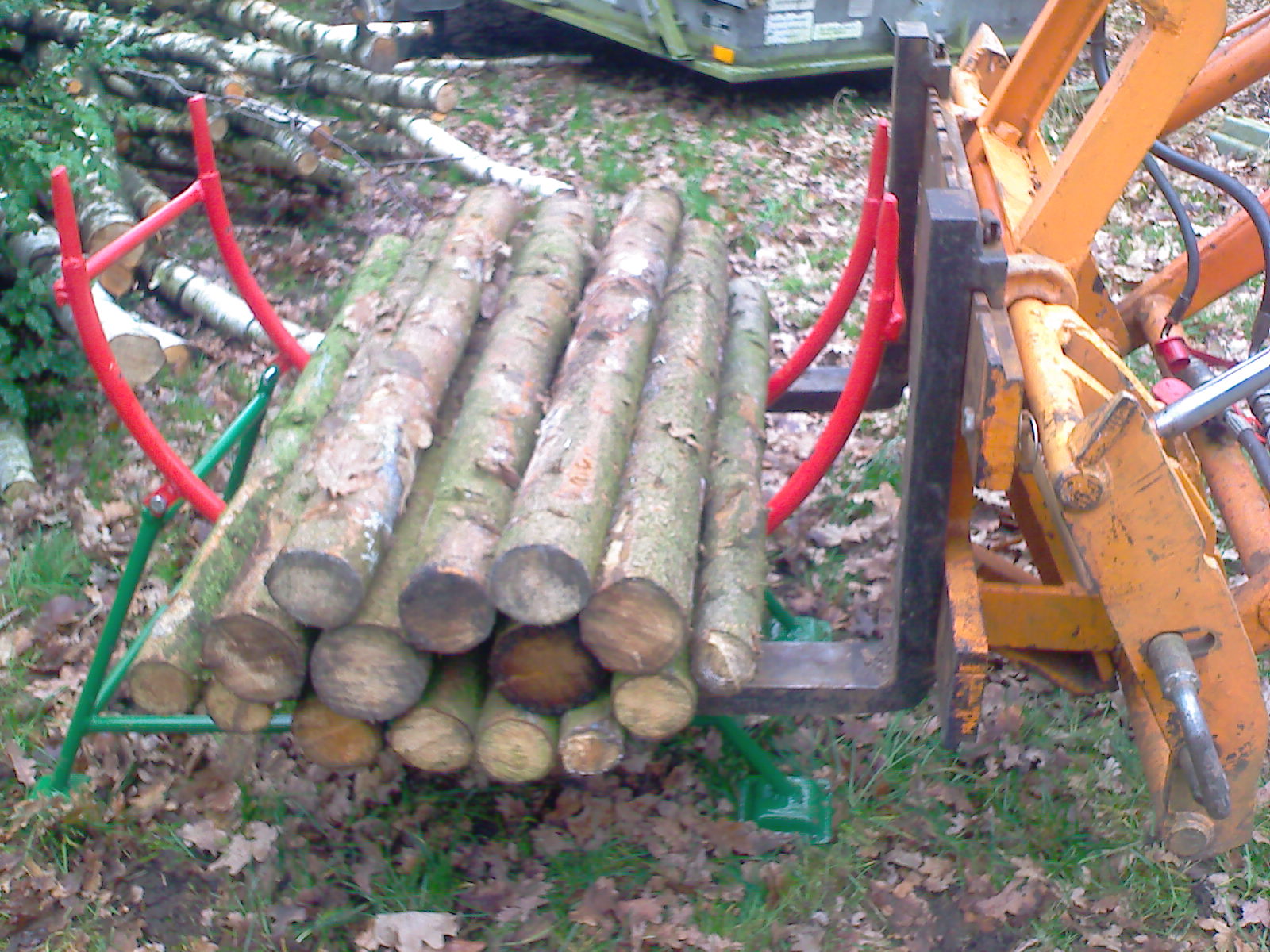

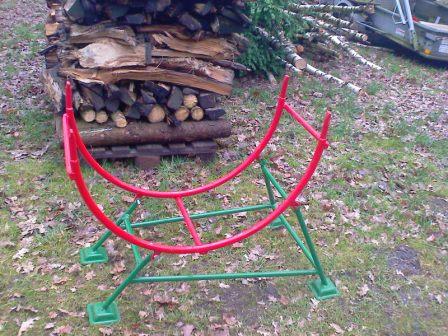

Ich habe mir ein sehr einfaches Bündelgerät für 1/2 RM gebaut.
Vom Metallbauer habe ich mir einen Bogen von 80er Durchmesser aus 3/4" Rohr anfertigen lassen. Noch ein paar Rohre von 1/2" als Füße und Halter fertig.

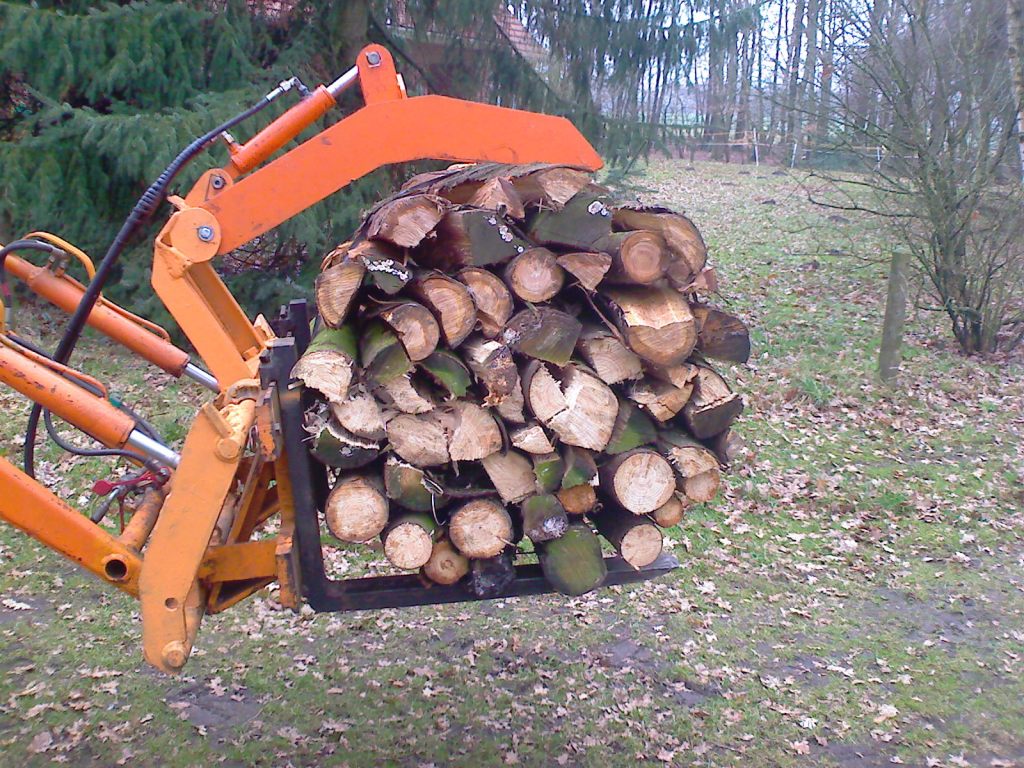

Das Gerät ist zwar zum "auskippen" aber hauptsächlich will ich die Bündel mit der Palettengabel und den Niederhalter händeln. Klappt auch sehr gut in den ersten Versuchen.
Zum Binden benutze ich zwei Spanngurte und dann Kunststoffumreifungsbänder. Hatte schon Angst es klappt nicht nach Berichten hier im Forum. Aber werde wohl bei 3 Bändern bleiben.
Wenn später die Bündel wieder aufgenommen werden müssen werde ich wohl die Rohre auf den Gabelträger machen womit ich auch die Siloballen aufnehme.

Monteur

von **Waldteufel_64** » So Mär 01, 2009 21:00

Hallo

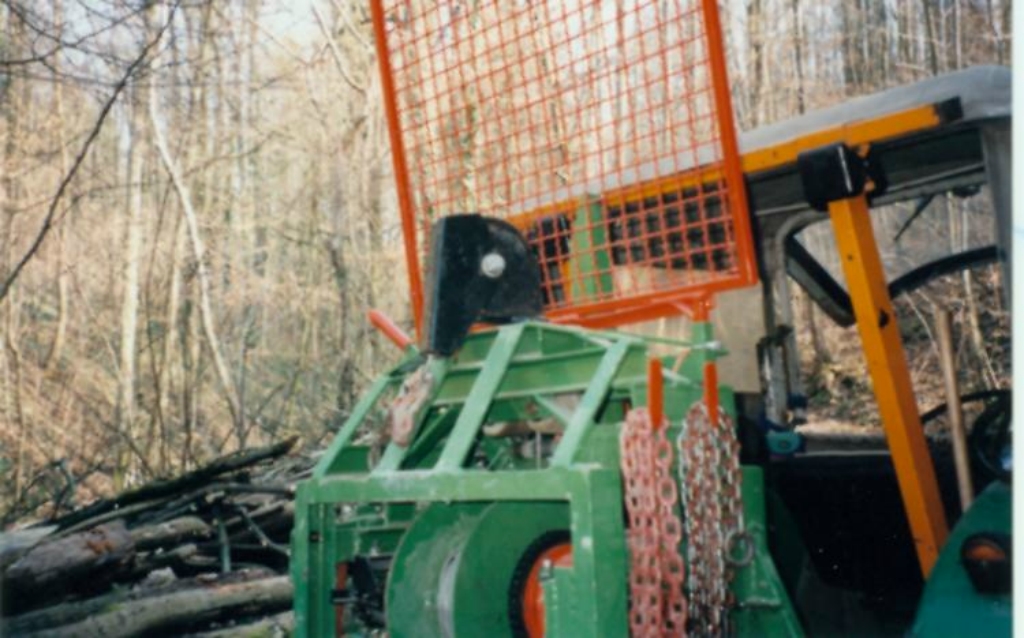

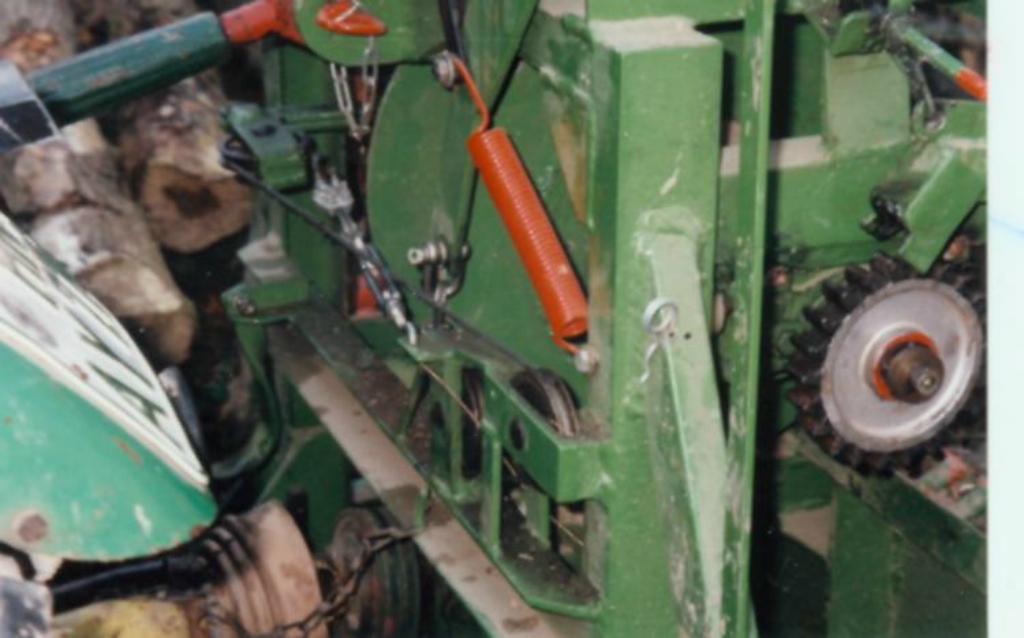

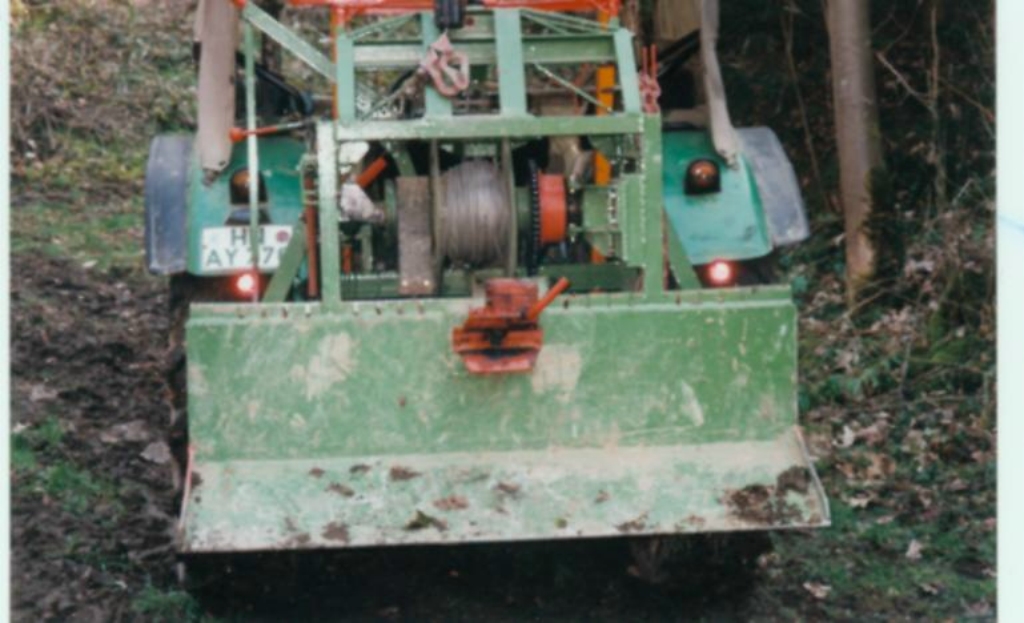

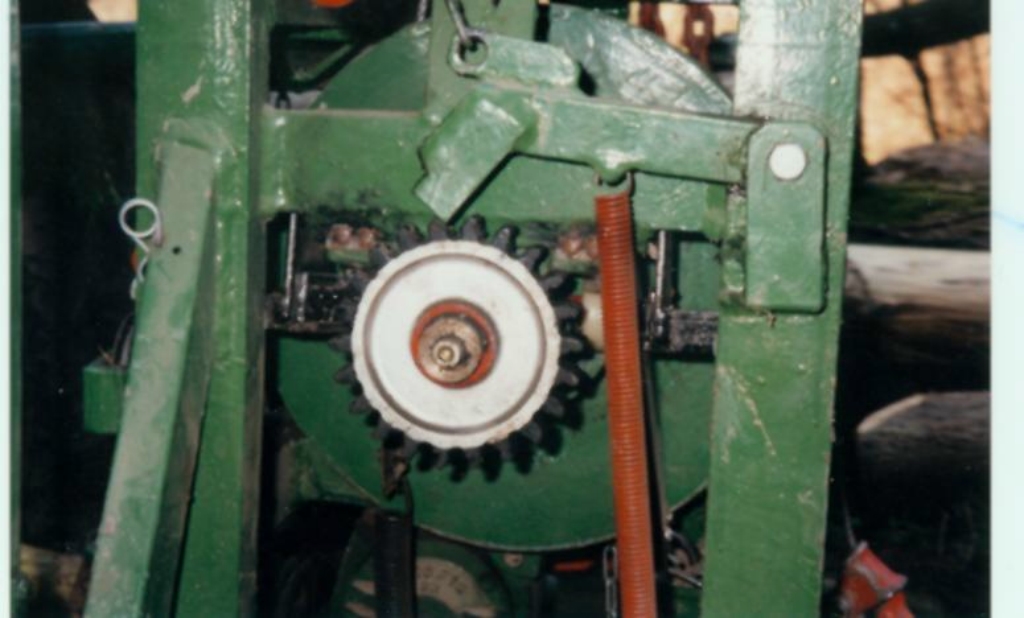

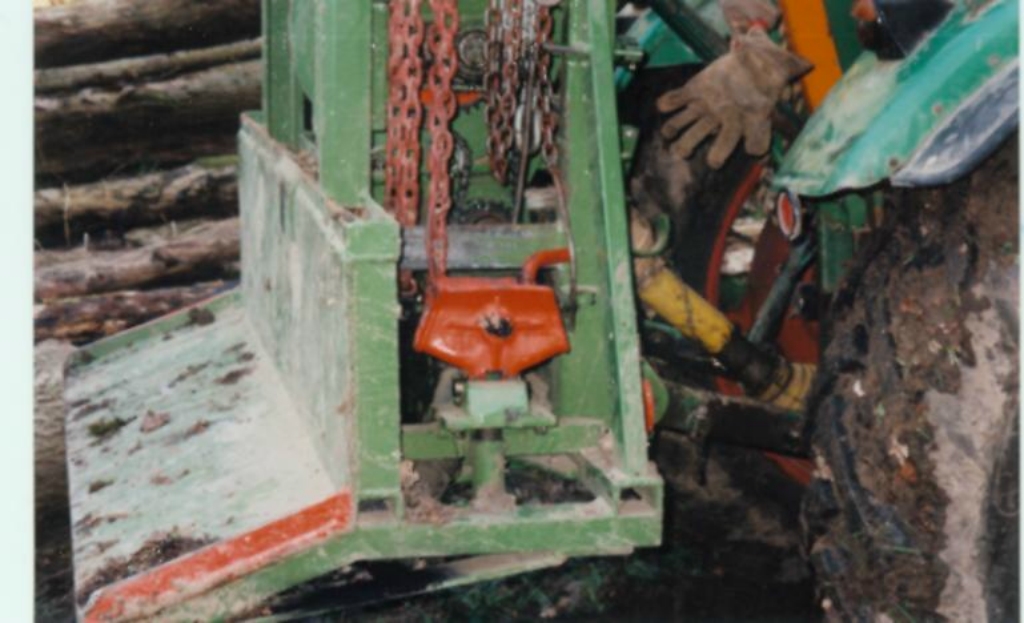

Weil mehfach Interesse besteht, hier ein paar Detail-Bilder von meiner
Eigenbauseilwinde.Zugleistung ca 3to. einem abnehmbaren Zugmaul und Schutzgitter. Die Kupplung wird über Seilzug mit Hebel bedient. Der Antrieb erfolgt mit der Zapfwelle über ein Untersetzungsgetriebe 18/1 und Kettenantrieb.Die Trommel fasst ca.80m / 8 mm Drathseil. Ein Schleifriemen verhindert beim Seil abrollen das nachlaufen der Trommel. Durch die obere Seilführung funktioniert sie sehr gut. Der einzige Nachteil der Seilwinde ist, der Schwerpunkt ist weit vom Schlepper entfernt. Ich habe sie einige Jahre zur Brennholzgewinnung genutzt. Weil ich etwas kompakteres und leistungsfähigeres wollte, habe ich eine neue Kupplung eingebaut und sie an einen Brennholzwerber verkauft .
Und nach reichlicher Überlegung habe ich eine 5 to Taifunwinde gekauft.
MfG Waldteufel_64

von **Bouncer** » Mo Mär 02, 2009 12:29

Hey!
Hab zwar nichts geschweißt

aber Geld sparen kann man mit meiner Lösung vielleicht auch.

War es leid, beim Rücken oder Laden immer so schreien zu müssen um die Maschinen zu übertönen…. oder beim Rücken ein Handzeichen zu übersehen, weil im Wald ja gelegentlich Bäume wachsen und diese die Sicht versperren. :lol:

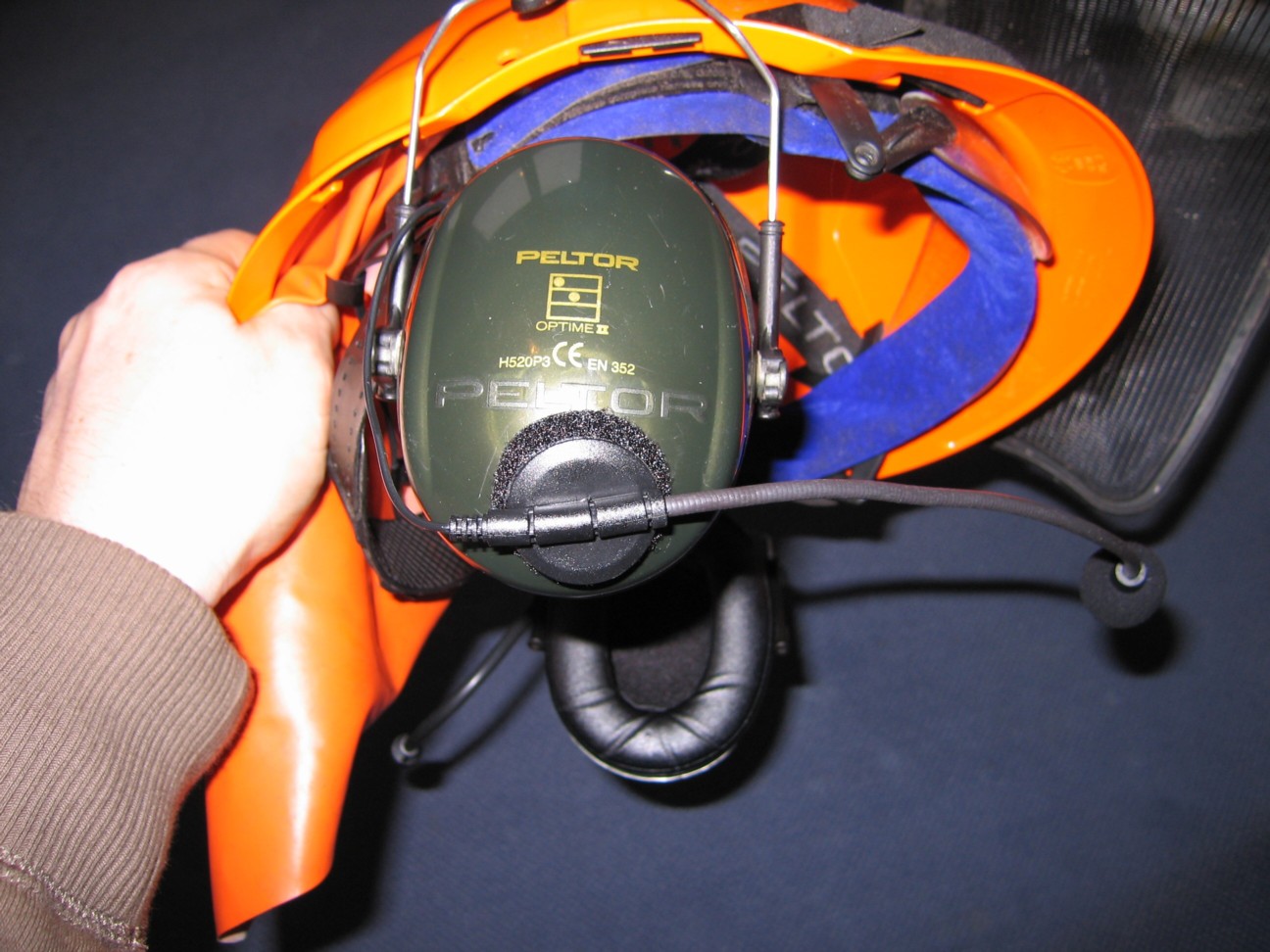

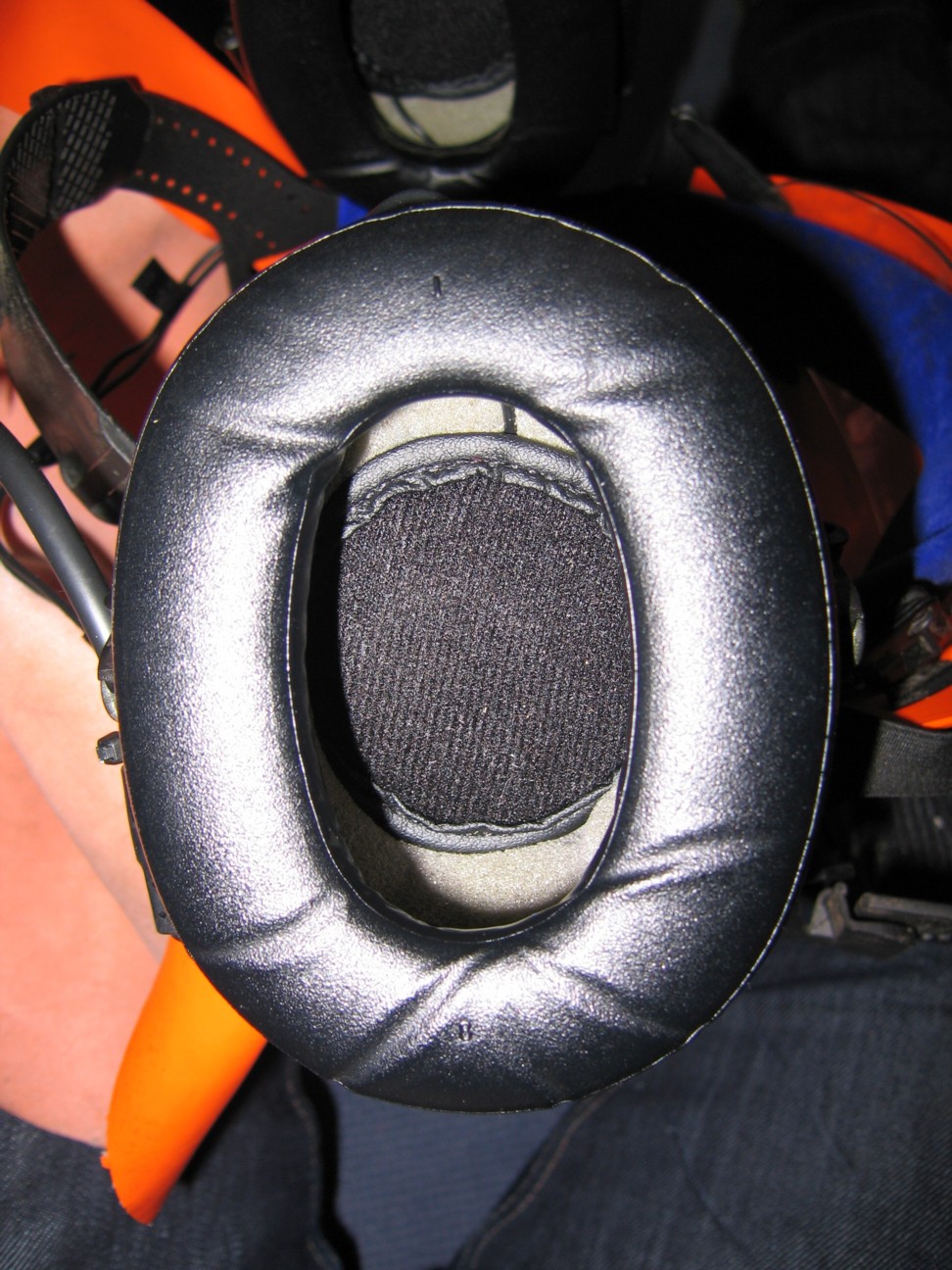

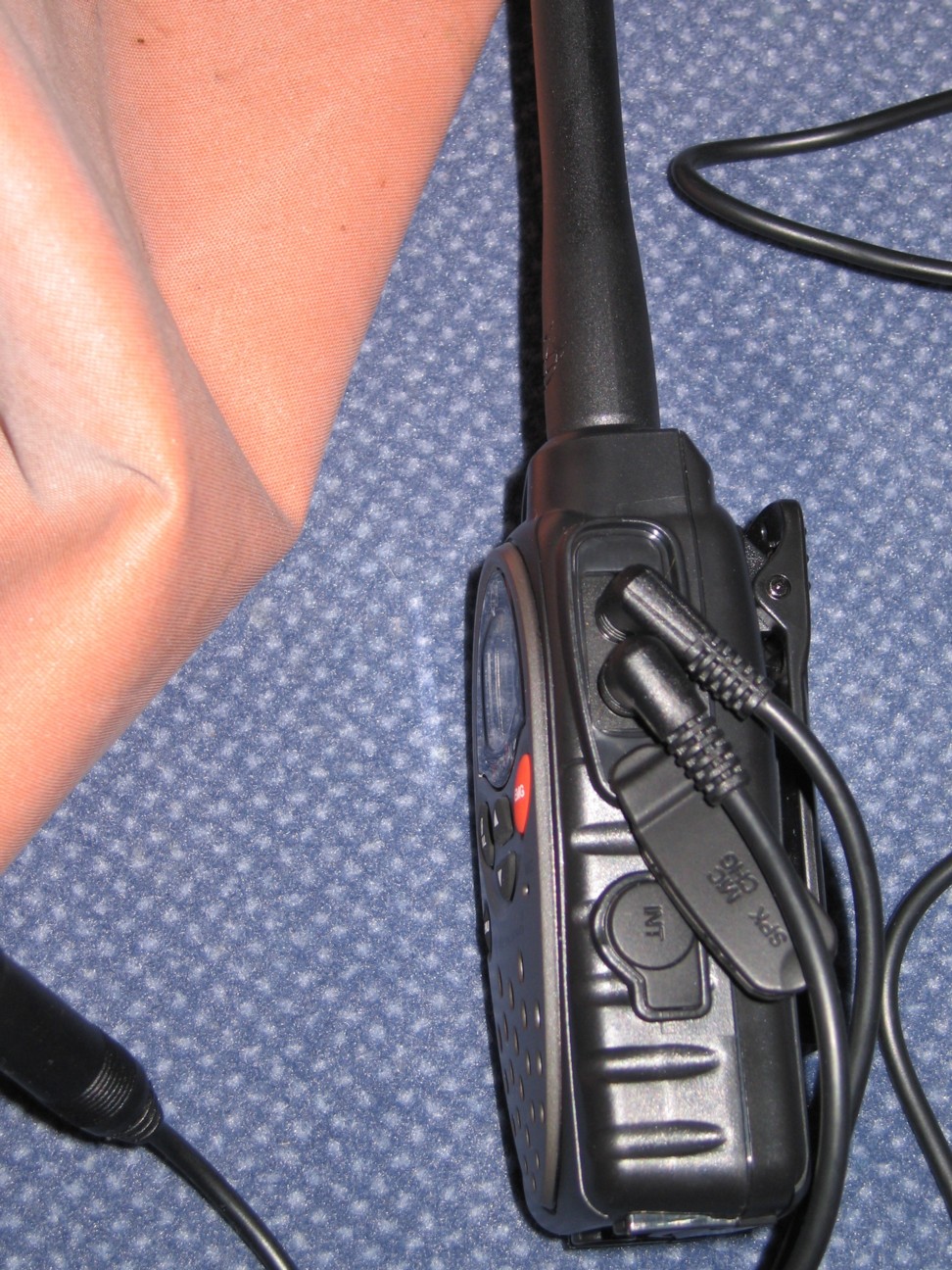

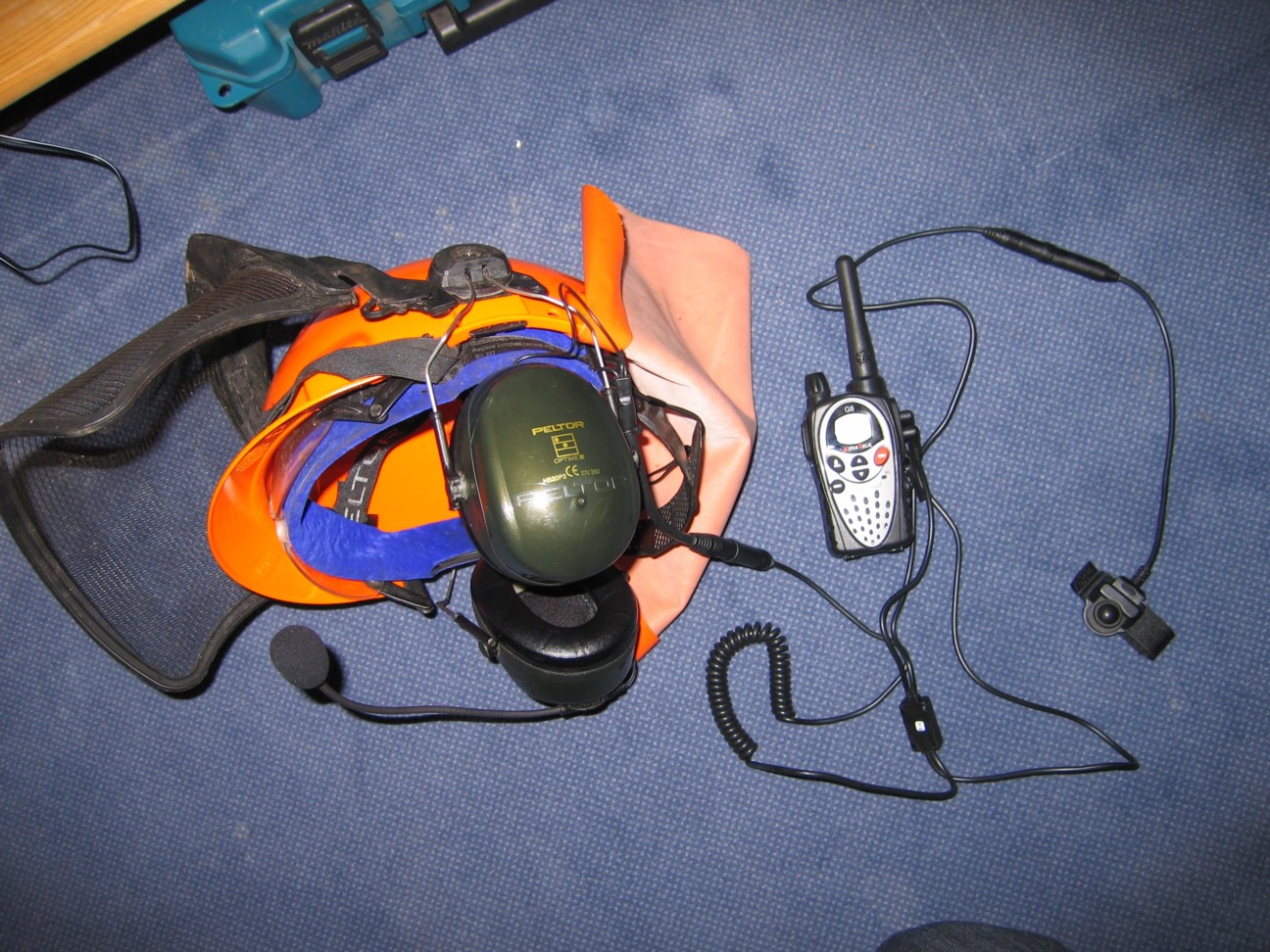

Hab mir aus meinem Forsthelm und einer Motorad-Funk-Anlage eine Lite-Com für Arme gebastelt.

Der Erste Test am WE beim Rücken war ein Erfolg, Verständigung war laut und deutlich,
allerdings hatten wir die VOX-Funktion abgeschaltet.

Auf dem Heimweg hab ich dann auf dem Traktor schön Musik gehört, auch da war der Klang nicht soo schlecht.

Gruß Markus

von **fun_jump** » Mo Mär 02, 2009 12:39

@Bouncer
Die Idee ist super. Wo hast du die Funkgeräte gekauft? Haben auch immer das Problem beim Rücken das man entweder wie blöd schreien muss oder man muss den halben Weg zurück.

Gruß Jens
