eigenbau!

von **wase** » Mo Feb 09, 2009 18:25

dere

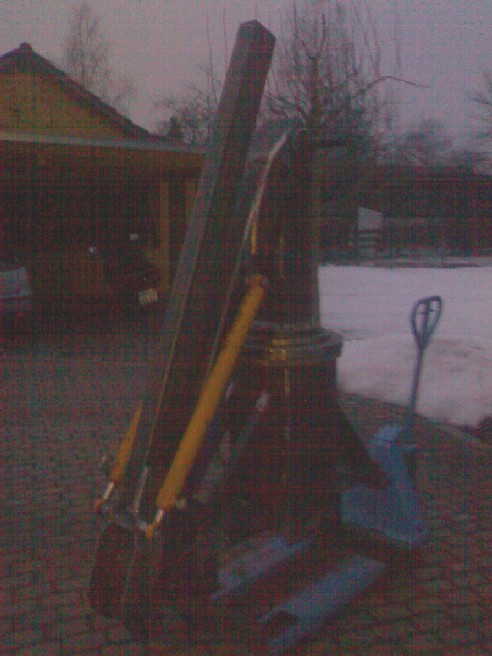

will euch mal unseren kleinen Kran zeigen. Ist jetzt bis auf die Hydraulik soweit fertig. nur die zange vorne fehlt noch.

die Bilder sind nicht die besten. Handy halt. Gute kommen wenn er fertig ist.
bei Fragen fragt
:wink:

mfg

wase

von **IHC 844as** » Mo Feb 09, 2009 19:39

woooow

einen kranen selber zu bauen is schon gut .
wollte das auch ma machen
aber wo ich dann dran dachte wie der schwenken soll
naja da hab ich auch net mehr weiter daran gedacht weiter zu machen :wink:

doch wie habt ihr das gemacht ?????

gruss

von **wase** » Mo Feb 09, 2009 20:04

der drehantrieb stammt aus einem Ku** Roboter. Es wurden nur die elektromotoren abgebaut und ein ölmotor angeflanscht.

das ganze wurde in das untere vierkanntrohr gesetzt . direkt auf den drehantrieb sitzt der mast.

mfg

wase

von **MC 324** » Di Feb 10, 2009 20:51

Was hast du da für ein Gebriebe drin in deinem Antrieb (Übersetzungsverhältnis)
Hab das ähnlich vor wie du.Hab ein Schneckengetriebe mit einer Übersetzung von 1:10 und was für einen Hydromotor hast du verbaut.

Oberbergische Grüsse

Thomas

von **Euron** » Di Feb 10, 2009 20:59

@wase,
hut ab vor dem Kran, saubere leistung

@hackschnitzel,
ist ein sapie so teuer, das es sich lohnt ein Akt dafür zu opfern und umzubauen?

mfg

von **rhönherby** » Mi Feb 11, 2009 15:32

hi andreas hier die bilder
gruss herby


von **wase** » Mi Feb 11, 2009 19:14

MC 324 hat geschrieben:Was hast du da für ein Gebriebe drin in deinem Antrieb (Übersetzungsverhältnis)
Hab das ähnlich vor wie du.Hab ein Schneckengetriebe mit einer Übersetzung von 1:10 und was für einen Hydromotor hast du verbaut.

Oberbergische Grüsse

Thomas

1:10

wir haben i zu 125 oder so^^

schneckengetriebe wollten wir auch machen, das mit dem lagern wär aber schlecht gewesen. wir sind der meinung, das es dir die schrägverzahnung rausreißt.

mfg

wase

von **weißvonnix** » Do Feb 12, 2009 21:01

sers..

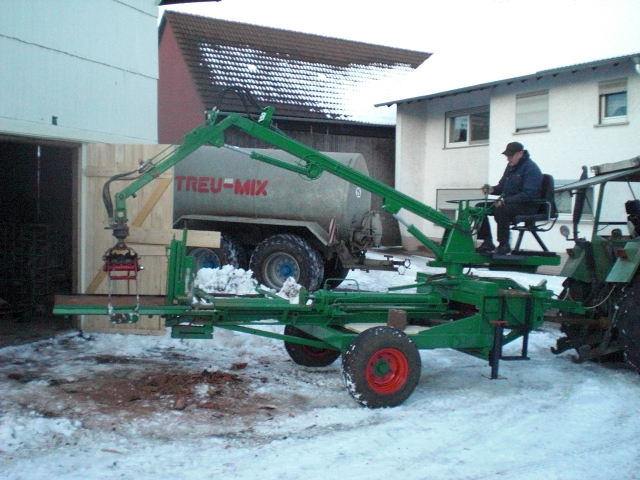

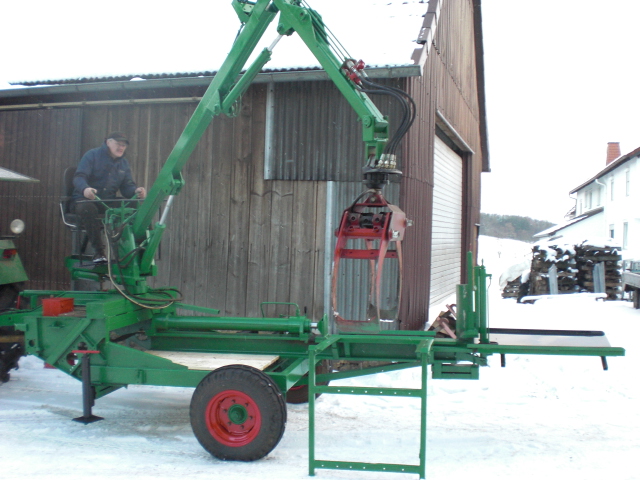

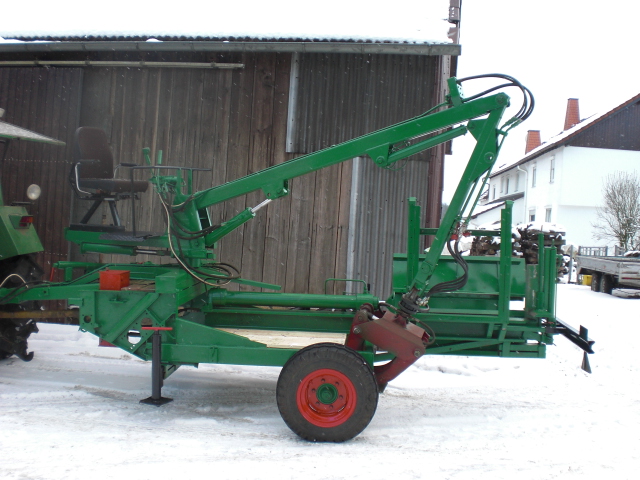

wir haben kurz vor weihnachten mit einem liegendholzspalter mit kran angefangen und sind nun so ziemlich fertig, einsatzbereit isser soweit, heute war erster kleiner einsatz

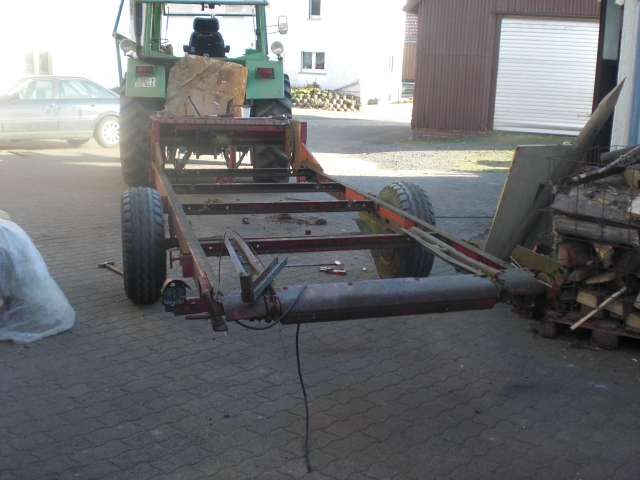

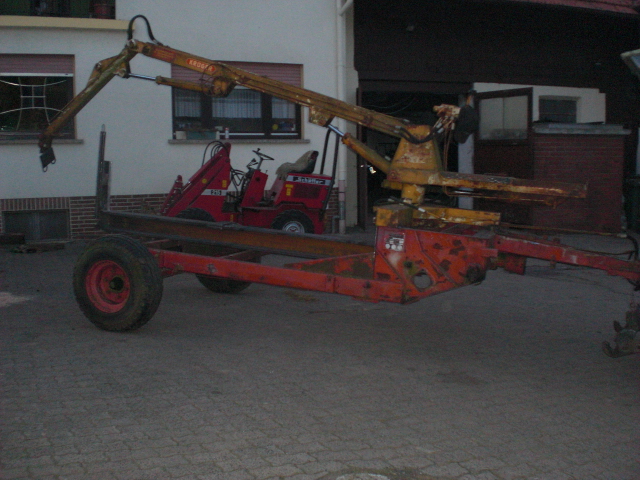

basis war ein alter mengele ladewagen bj. 67, wurde etwas verkürzt, achse versetzt,

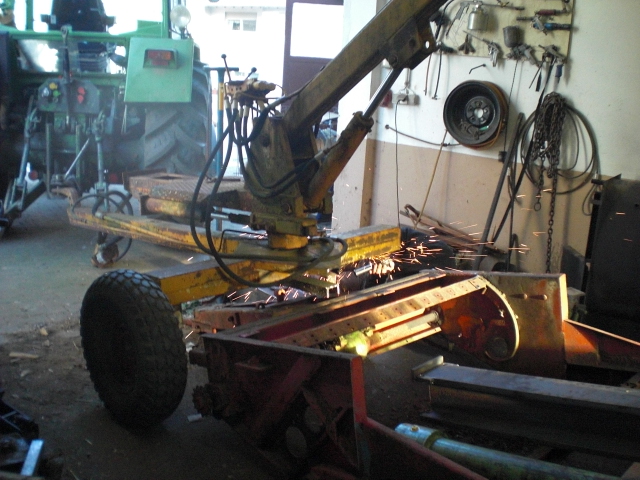

darauf ein krüger mistbagger,
und auf den ladewagen nen HEM 180 träger
und darauf unser zylinder

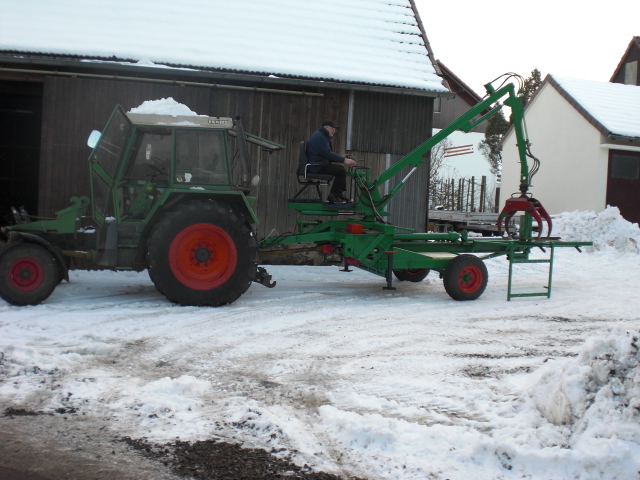

kran wird vom schlepper mit öl versorgt, spaltzylinder und kreuzzylinder werden mit pumpe betrieben

was noch kommt:
steuerung des kranes von unten (schläuche fehlen noch
transportkiste
6-fach kreuz
un feinheiten, die einem erst in der praxis einfallen^^

den rest sieht man selbst denke ich =) bilder sprechen mehr als worte:

falls jemand genauere bilder möchte, alles vorhanden..^^

von **Forstjunior** » Do Feb 12, 2009 21:26

sieht toll aus der spalter..habt ihr auch ein paar pics im betrieb..

von **Euron** » Do Feb 12, 2009 21:33

hallo

ein superteil hast du da gebaut. ich werde fast schwarz vor neid.
ich habe auch schon gegrübelt, ob ich meinen Spalter auf den Rückewagen bauen sollte.

mfg

von **johndeere93** » Do Feb 12, 2009 21:40

HAllo,
echt ein Hamma Spalter den ihr da zusammengebastelt hat da bekommt man richtig lust selber son hamma Teil zu bauen. Ja nehere bilder aus der Praxis wären natürlich echt klasse. wieviel to drückt der Spaltzylinder denn etwa? und wie schnell läuft er alos wie lange bracucht er bis er ganz ausgefahren ist? würd mich ma interessieren. Is echt ne starke Leistung sowas neben der Landwirtschaft zu bauen. Wieviel Sunden stecken denn darin?
Weiter so

Gru johndeere93

von **Mich** » Do Feb 12, 2009 22:27

Respekt tolles Gerät hat ihr da gebaut. Mehr Bilder!!! Wie bedienst du den Spalter, mit Fußpedal?
mfG Mich

von **südwind** » Fr Feb 13, 2009 6:52

Hallo
Super gebaut einfache ide aber eine frage hätte ich der kleine Zylinder hinter dem Spaltkeil lebt der nicht ein wenig gefährlich.

von **weißvonnix** » Fr Feb 13, 2009 9:18

bilder aus der praxis kommen noch.. haben nur gestern kurze 40cm holzstücker gespalten für die werkstatt.. da sieht man net so viel.. hatten nix metermäßiges zur hand..

was der zylinder genau drückt, wissen wir noch nicht.. (manometer wird noch drangetüftelt) aber ca. 30 tonnen sollte er schon drücken..

bedient werden die beiden zylinder von unten, neben dem spaltzylinder ist ein steuergerät, fußsteuerung ist in planung, allerdings noch nicht ganz klar wie das realisiert werden soll, (kran dreht ja und steuergerät sitzt unten^^)

dem zylinder hinterm spaltkeil sollte eigentlich beim spaltvorgang nichts passieren.. einzige gefahr is wenn er ausgefahren is (60cm hub), könnte man mitm kran dagegendonnern und denn is die kolbenstange schepp^^

@johnderre93 wieviele stunden?? keine ahnung .. is alles so nach feierabend und samstags passiert.. hatten auch etwas zeitdruck, deswegen gings auch bisschen schneller^^ (ca. 150meter wollen gespalten werden)

von **wiso** » Fr Feb 13, 2009 11:22

Servus,

Ich hab meinen "Tütenhalter" noch etwas modifiziert und vier Haken unter die Arme gebaut. So kann ich den Halter über den Bigbag fahren, ablassen und die vier Schlaufen einhängen, ohne dass ich die vordere komplett über den Arm schieben muss.

Gruß wiso
