Hallo Machbar,
wie es geht hat dir doch der Falke verlinkt!

@machbar

wieder nicht ganz richtig: bei einen 4/3-Open-Center-Ventil mit Schwimmstellung (freier Durchfluß von P nach T in Neutral) ist logischerweise in Neutralstellung A, B, P und T miteinander verbunden. Sonst hättest eben keinen freien Durchfluß von P nach T.

Im Gegensatz dazu die Closed-Center-Ventile: hier ist in Neutral zuerst mal A, B, P und T gesperrt. Eben kein Durchfluß (closed) in Mittelstellung (Center). Bei der Closed-Center-Variante mit Schwimmstellung ist A, B und T miteinander verbunden, P ist gesperrt.

Hallo
War auch mal wieder in der Werkstatt.

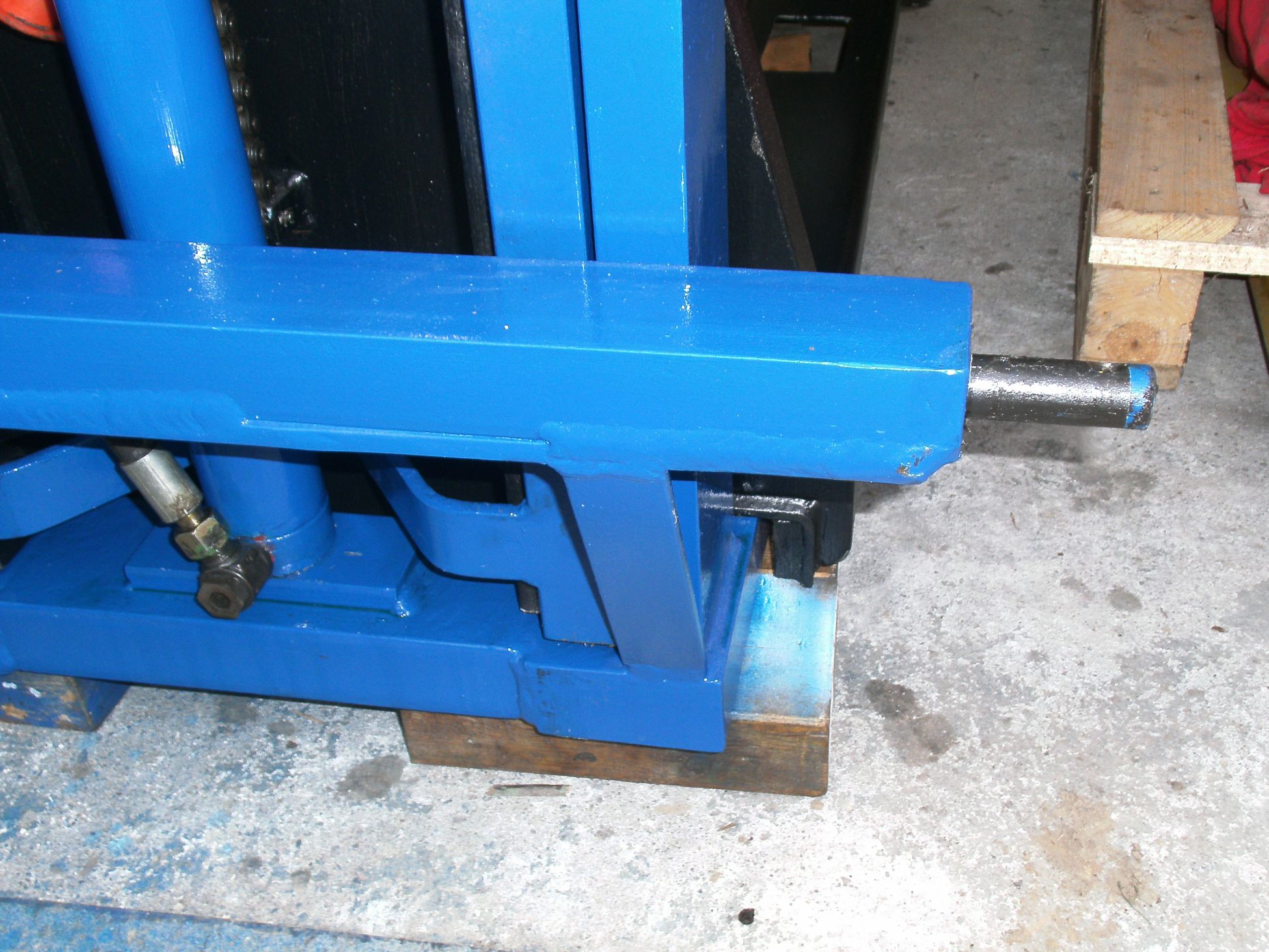

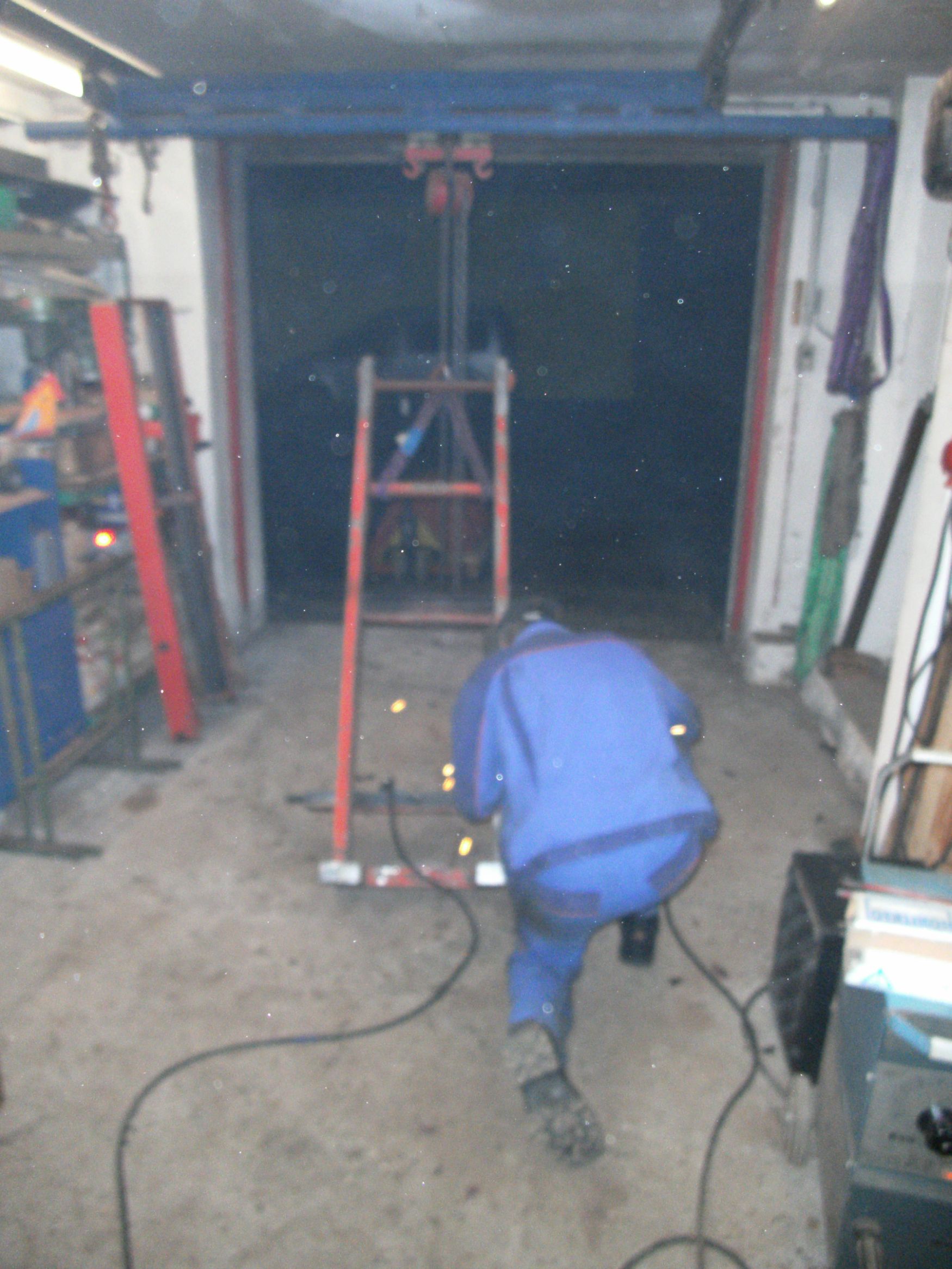

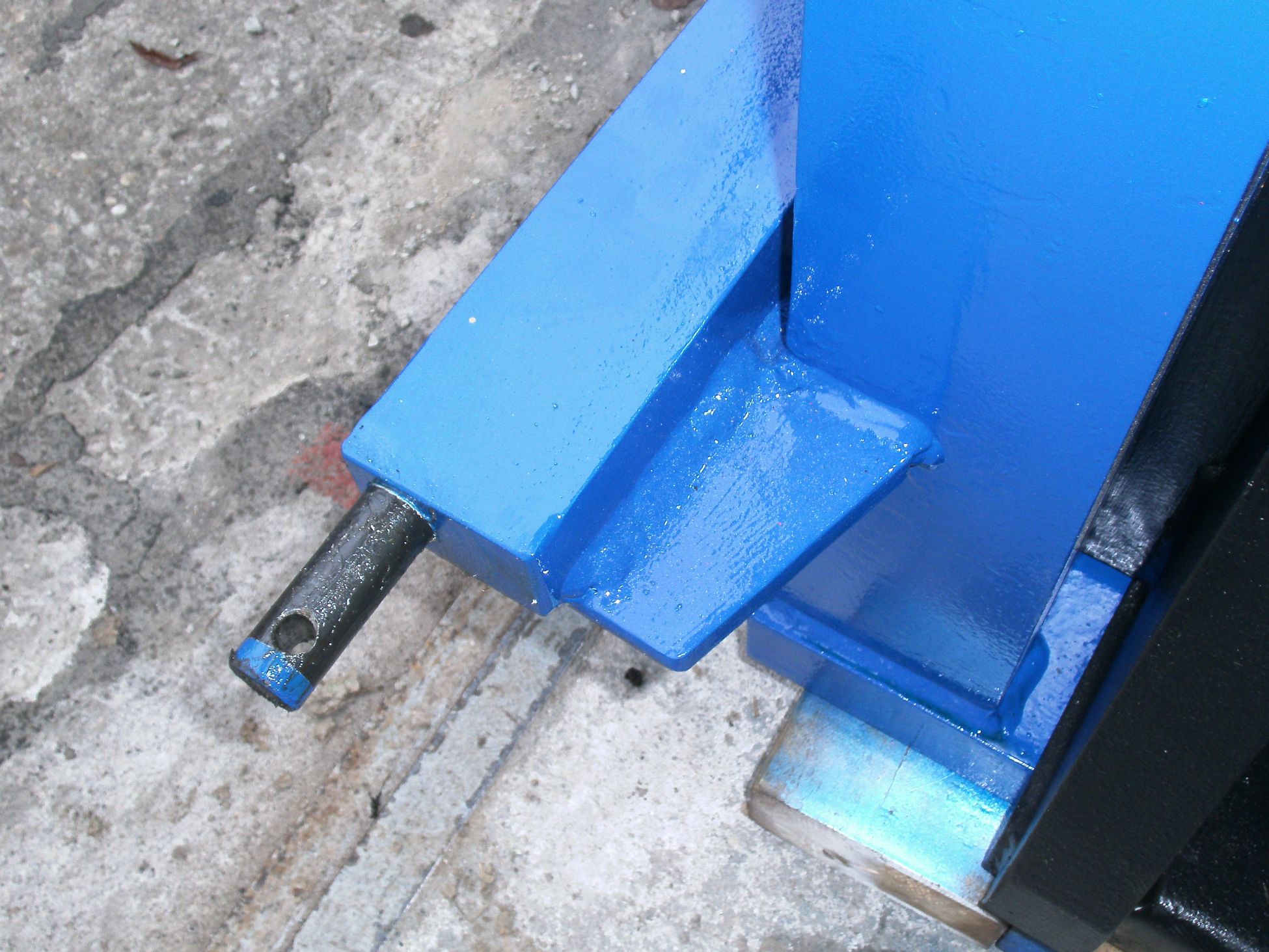

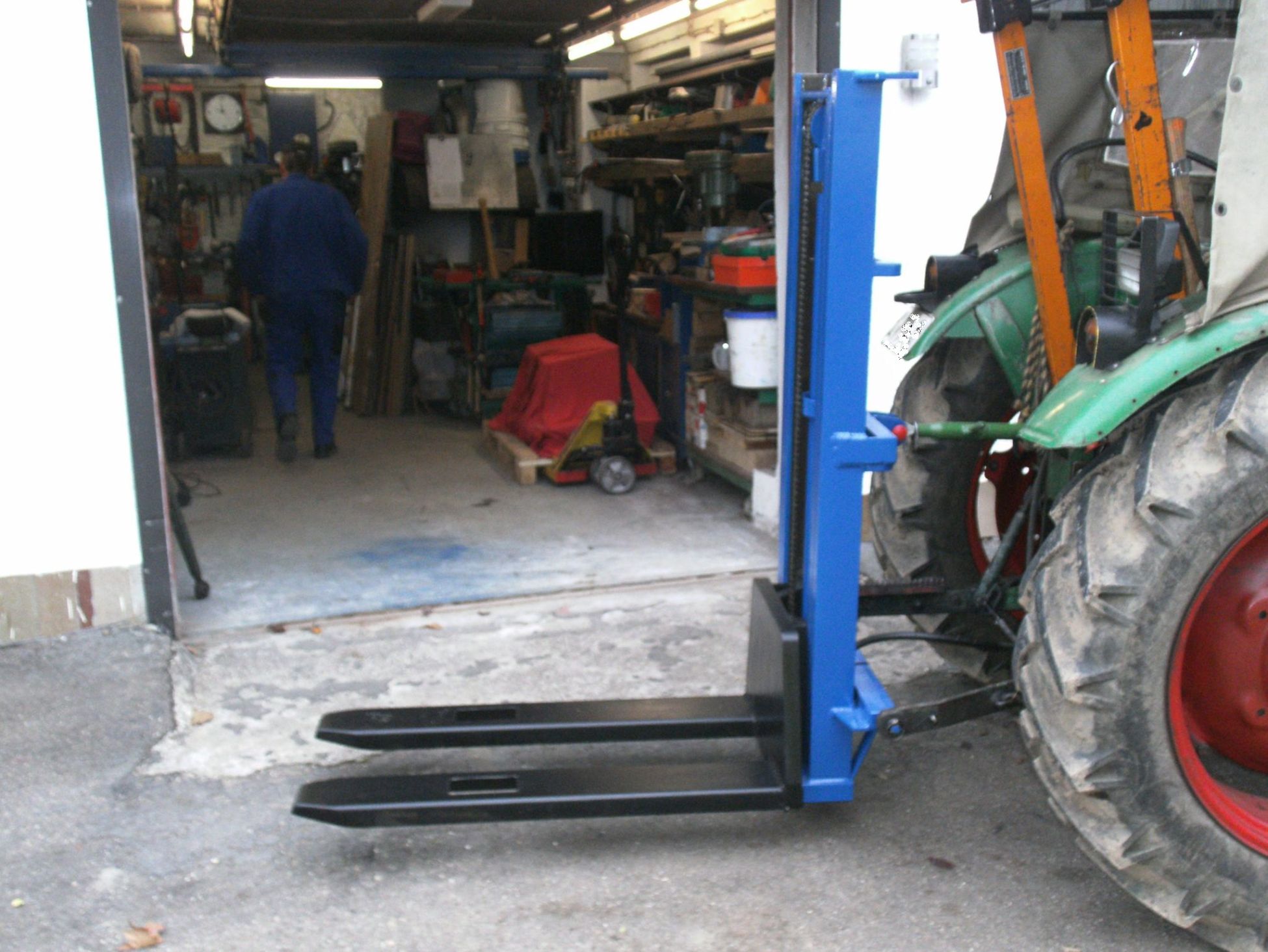

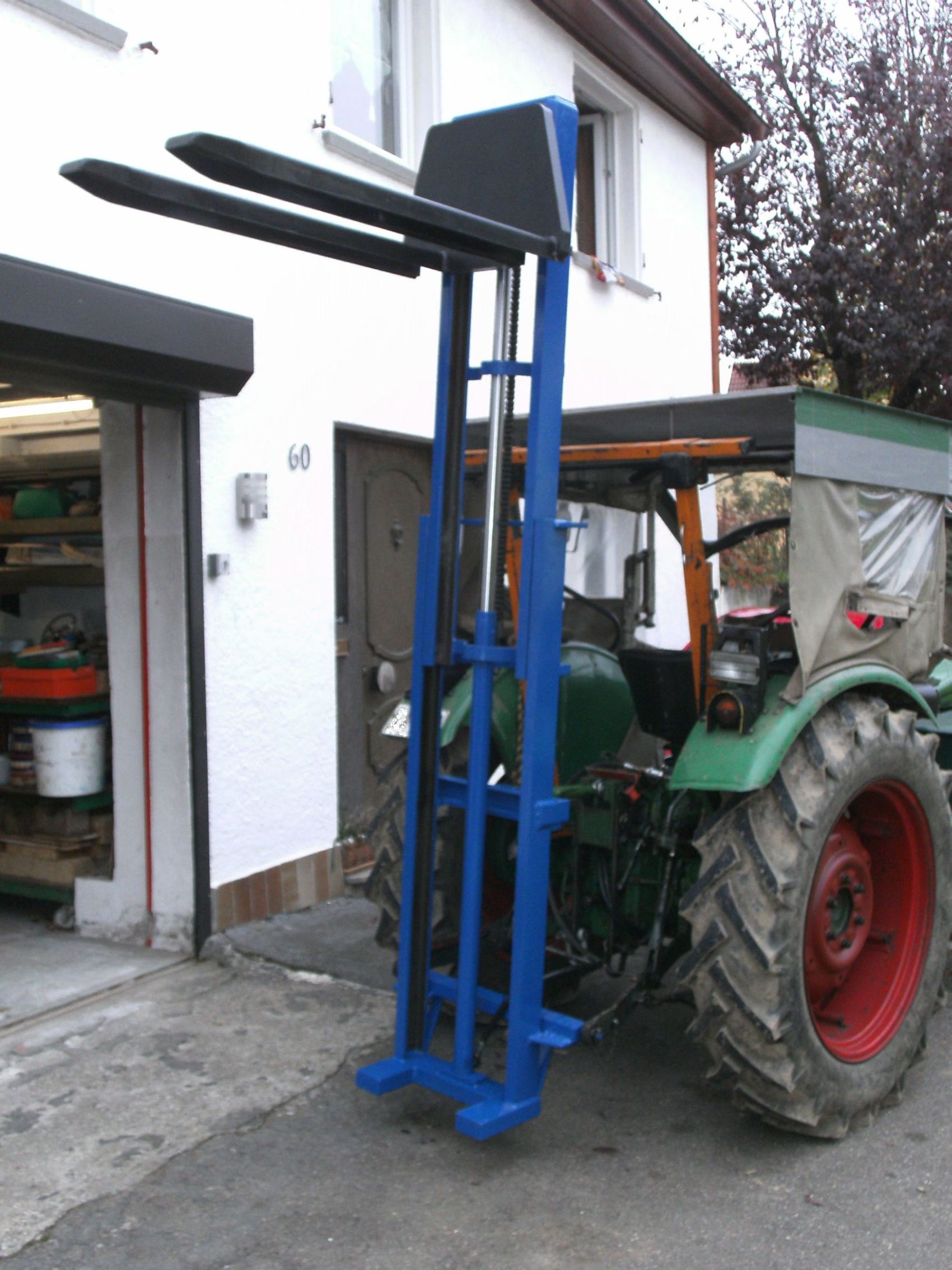

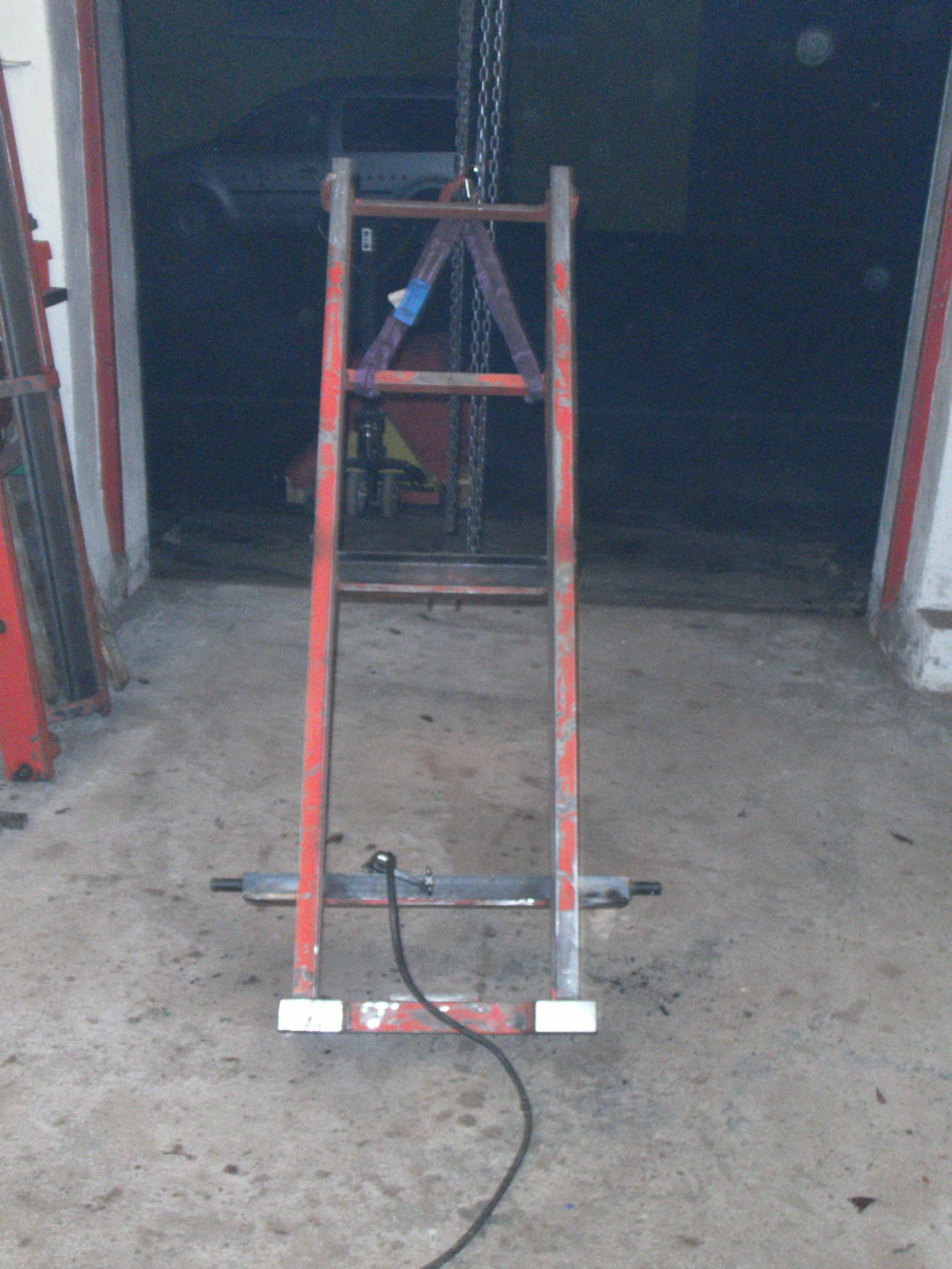

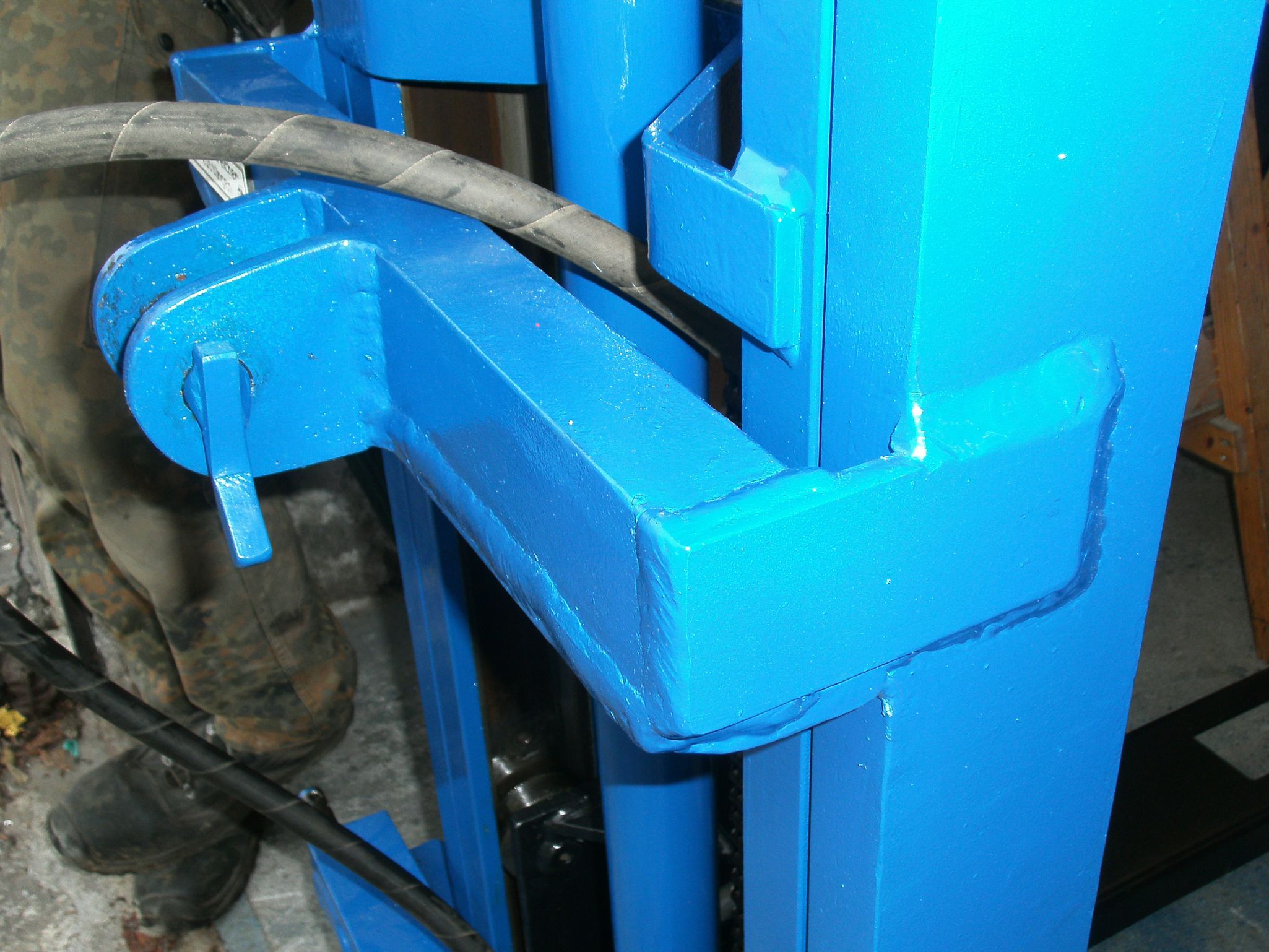

Habe einen Handstapler auf 3-Punktanbau umgebaut. Die Hubhöhe beträgt 2,5 m.
Damit will ich meine Gitterboxen mit Brennholz stapeln.
Den hydraulischen Oberlenker bekomme ich nächste Woche.

Gruß Waldteufel_64

Sowas hätte ich auch noch gerne!
Darf man fragen wieviel du bezahlt hast?

Hallo focogü
80€ für den Handstapler der in einem Top Zustand war. Es waren nur die
Lenkräder an der Deichsel abgebrochen ,hat einer mit dem Stapler
beim rangieren abgefahren. Das Material für den Dreipunkt hatte ich am lager.

Gruß Waldteufel_64

Markus K. hat geschrieben:@machbar

wieder nicht ganz richtig: bei einen 4/3-Open-Center-Ventil mit Schwimmstellung (freier Durchfluß von P nach T in Neutral) ist logischerweise in Neutralstellung A, B, P und T miteinander verbunden. Sonst hättest eben keinen freien Durchfluß von P nach T.

Im Gegensatz dazu die Closed-Center-Ventile: hier ist in Neutral zuerst mal A, B, P und T gesperrt. Eben kein Durchfluß (closed) in Mittelstellung (Center). Bei der Closed-Center-Variante mit Schwimmstellung ist A, B und T miteinander verbunden, P ist gesperrt.

Hallo Markus,

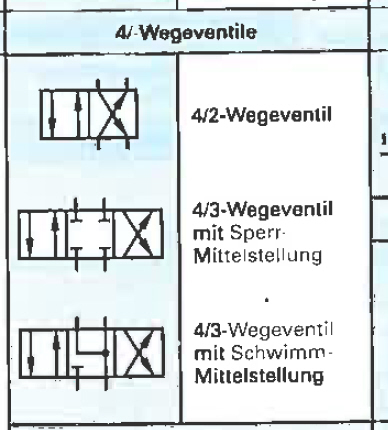

hier mal ein Auszug aus einem Tabellenbuch,
unterhalb ist P u. T und oberhalb der Darstellung A u. B

Waldteufel_64 hat geschrieben:Habe einen Handstapler auf 3-Punktanbau umgebaut. Die Hubhöhe beträgt 2,5 m.

Mehr als 200kg solltest du keinesfalls drauf tun. Ob es das aushält, findest du raus, wenn du auf jede Seite einfach mal draufstehst.

H.B. hat geschrieben:

Waldteufel_64 hat geschrieben:Habe einen Handstapler auf 3-Punktanbau umgebaut. Die Hubhöhe beträgt 2,5 m.

Mehr als 200kg solltest du keinesfalls drauf tun. Ob es das aushält, findest du raus, wenn du auf jede Seite einfach mal draufstehst.

Das war aber jetzt ein Kalter !
Weisst Du für was für Lasten so ein Gerät gebaut wurde ?

Servus Machbar,

dein Tabellenbuch hat schon recht, das ist ein 4/3-Wegeventil mit Schwimm-Mittelstellung, aber eines, welches eben keinen drucklosen Umlauf während der Neutralstellung hat. Closed Center eben. Anschluß P ist ja gesperrt. Wenn du das in einer allgemein üblichen Hydraulikanlage mit Zahnradpumpe ohne weiteres Entlastungsventil betreibst, dann geht in Neutralstellung das ganze Drucköl übers Druckbegrenzungsventil. Dabei wird die Maximalleistung vom Pumpenantrieb gefordert. Für den Antrieb der Säge in dem Fall nicht geeignet.

Ein 4/3-Wegeventil mit Schwimmstellung und freien Durchfluß von P nach T in Neutral sieht so aus:



Ich möcht hier nicht den Oberlehrer machen, aber im Eifer des Gefechts kann man sich schon mal ein falsches Ventil kaufen.

Im gegensatz zu all den Palettrolliumbauten sind DIESE Gabeln ja gebaut dafür um freitragend zu sein. Deshalb sollte das schon passen so

Testlauf Dieselmotor fürn Sägespalter...

[youtube]_FNLYU5GqVw[/youtube]

Beim Start flattern die Riemen noch ziemlich. Muss mal schauen, dass ich noch etwas mehr Zug auf den Riemenspanner bekomm...

PhatFinder hat geschrieben:

H.B. hat geschrieben:

Waldteufel_64 hat geschrieben:Habe einen Handstapler auf 3-Punktanbau umgebaut. Die Hubhöhe beträgt 2,5 m.

Mehr als 200kg solltest du keinesfalls drauf tun. Ob es das aushält, findest du raus, wenn du auf jede Seite einfach mal draufstehst.

Das war aber jetzt ein Kalter !
Weisst Du für was für Lasten so ein Gerät gebaut wurde ?

Du als Staplerschrauber müsstest auf dem Foto erkennen, daß es sich da um nen gewöhnlichen Hubwagen gehandelt hat, bei dem der größte Teil des Gewichts auf den kleinen Rollen steht (die fehlen da). Wenn du sein unterstes Foto anschaust, siehst du das. Ansonsten draufklicken, dann ganz bestimmt.

Das Ding ist absolut !lebensgefährlich! - wenn du ihn nicht darauf hinweist, machst du dich strafbar.

Das Ding ist absolut !lebensgefährlich! - wenn du ihn nicht darauf hinweist, machst du dich strafbar.

Das stimmt eben nicht!!! Da es ein Handstapler ist und auch schon immer war. Der hat einen "normalen" Hubwagen (welcher aber abgetrennt wurde) und über diesen legen sich diese Gabeln. Oder wie soll der vorher bereits auf 2.5m anheben können mit Rädern?

Falls du das noch nie gesehen hast, schau dir einmal DAS an...

lg hälle

PS: Ich finde es super das in einem Forum wie hier Tipps zur verbesserung gegeben werden und ich begrüsse es auch sehr wenn auf Sicherheitsrelevante Fehler hingewiesen wird. Aber derart auszurufen (rote, grosse schrift mit vielen Ausrufezeichen empfinde ich als extrem betonen/schreien) wenn es nicht fundiert ist oder wie hier sogar einfach falsch ist, empfinde ich daneben... just my opinion...

Ok, ich nehms zum Teil zurück, ich bin nur von den Bildern ausgegangen. Trotzdem wird das Ding knicken, spätestens wenn er das erste mal mit 200kg durch ein Schlagloch fährt.

Die Handstapler heben normal 1-1,5t Wir haben in der Firma nen Jungheinrich aus den frühen 80ern. Der ist täglich in Gebrauch und will einfach nicht kaputt gehen (damit ich ihn mir zum Schrottpreis mitnehmen kann). An den Teilen knickt nichts.
