Hier mal eine Idee meinerseits!
Ein Kornschiebeschild.
Der oberlenker dient zur Einstellung, damit das Schild sich von alleine hochdrückt und diue max. Kornmenge mitnimmt.
In verbindung mit dem Stoll frontlader schaffen wir so bis zu 5,5m das Korn Aufzuschieben ( je nach Feuchte).
In der Schüppe befindet sich am Ende der T-Träger ein Rohr damit das Schild sich "hochdrehen" kann. Deshalab sind auch die Drahtseile statt fester Eisen montiert, damit das Schild von alleine arbeitet .
Ich hoffe das Bild sagt den Rest, sonst fragen.



Gruß Jangoben[/url]

Mal ne Frage an die Profibastler.
Was haltet ihr von einem Rasenmäher mit Ölantrieb?
Also Motor mit Ölpumpeverbinden und nen kleines Hydrauliksystem herstellen für: Antrieb, Besen, Lauubgebläse,Mähwerk?( glaub das geht nicht) etz.

was sagt ihr?
Gruß Jangoben

bin auch mal wieder den bastelwahn verfallen

Soll mal ne Rückzange mit Seilwinde werden

Bitte aber noch nicht wegen Maße fragen, habe sie noch nicht vermessen und auch nichts aufgeschrieben
Mache ich erst wenn alles komplett ist.

Hallo
Zuwas brauchst eigentlich die Elektro winde?

@südwind

Weiß ich auch noch nicht habe die noch rumliegen gehabt. Eigentlich sollte die mal an mein Rückewagen (auch Eigenbau) aber nu kommt die eben dort irgendwo dran.
Muß noch ein neues Seil mal drauf. (hat sogar nen Freilauf)

@ kugelblitz
hast du diese schönen Schweißnähte (Bild 3) alle mit Schutzgas geschweißt?

mfg
timmey

Da kann jemand schweißen würde ich sagen. Top Arbeit.

@timmey1203

jo, mit nem 15 jahre alten Migatronic Rally 266 Aber mit Mischgas, ist sauberer und siet vernünftig aus.
Beim Gewicht von der Zange bin ich jetz bei 34 Kg.

Bilder von heute

timmey1203 hat geschrieben:@ kugelblitz
hast du diese schönen Schweißnähte (Bild 3) alle mit Schutzgas geschweißt?

mfg
timmey

Hallo,

hier lassen sich aber doch manche recht schön blenden. Das sind Fallnähte und das diese Nähte Bindungsfehler haben brauch ich wohl keinem erklären der was von schweißen versteht! Rein optisch sind die schon schön aber nach dem Motto außen hui innen pfui!!

Sonst schöne Arbeiten von Kugelblitz, kompliment.



Gruß same A.

@Same Argon

auf dich habe ich schon wie immer gewartet, diesmal haste 2 Tage gebraucht

Reite doch nicht immer auf dem Beitrag mit den Fallnähten Das sind keine Fallnähte

Kukste Bild oben Fallnaht und unten Kehlnaht.
Bei meinen siet man kein großen Unterschied "kommt vom können" (nur an Hand des Raupenverlaufs)

so weiter gehts

LOL @ Kugelblitz

Wo sieht man den auf dem ersten Bild einen unterschied bei den Nähten (ich bin Leihe) kannst du das bitte mal erklären ? Bestimmt irgend wann werde ich es mal brauchen wen ich mir was zusammen gebrutzeltes kaufe dann kann ich dann böse von guter naht unterscheiden ^^

@Morpheus

Die obere Naht ist von oben nach unten Geschweißt, wobei das Material stehend Geschweißt wurde.
Unten ist liegend auf Schub Geschweißt.
Wenn Fallnähte nicht richtig Geschweißt sind räufeln die sich im warsten sinne des Wortes an den Flanken auf (Keine Bindung) oder sehen aus wie Schorf. (kann man mit dem Drahtvorschub und der Ah Stärke endgegen wirken) Schweißen mußte aber ein bischen können

Man sollte beim Schweißen auch drauf achten das die Flanken nicht ins Material Einbrennen (zu viel Ah) zudem sollte die Naht auch nicht zu dick sein (hat dann keine Bindung) kommt von zu wenig Ah und zu viel Draht.
Merkste aber daran, das der Draht die Pistole wegschiebt und es spritzt wie sau
Bei dickem Material kannste richtig Saft geben dann summt es nur noch beim Schweißen. (ist alles Einstellungssache beim Gerät).

Löcher in der Naht sind Einschlüsse, die hält auch nicht. Entweder Dreck, Rost oder was anderes Zwischen gewesen. (Gas alle)

Die Schweißraupe soll gleichmäßig und ohne Einschlüsse sein, dann ist sie gut und hält auch.

Gibt auch Schweißlehren, da kannste dann Nachmessen

Also mit den hier vorgestellten Meisterwerken kann ich natürlich nicht mithalten.
Ich bin absoluter Anfänger. Sowohl was das Holzmachen betrifft, wie auch beim Gerätebau. Ach ja, und auch hier im Forum ist das mein erster Beitrag.

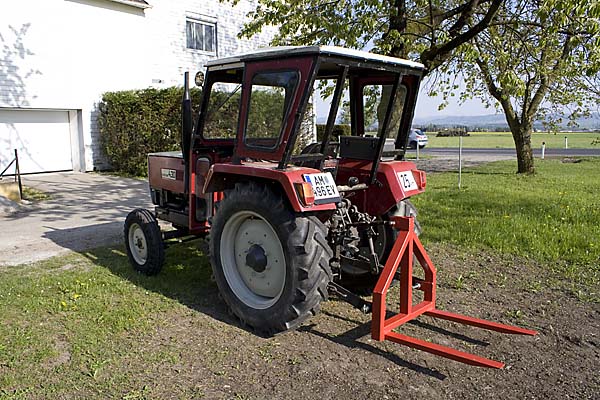

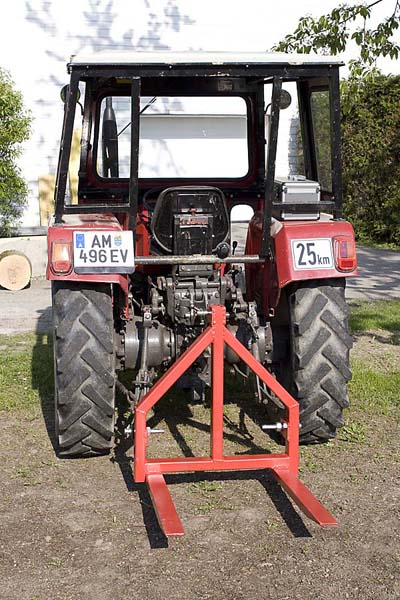

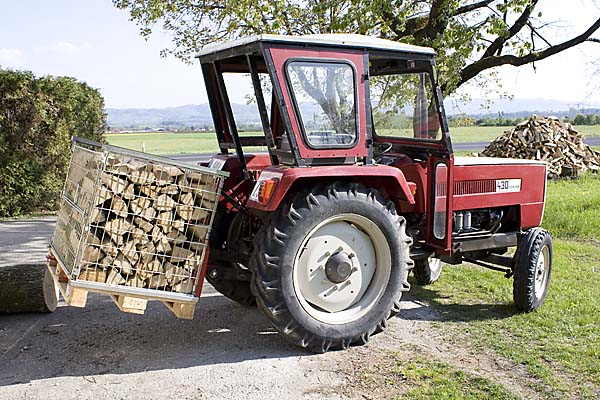

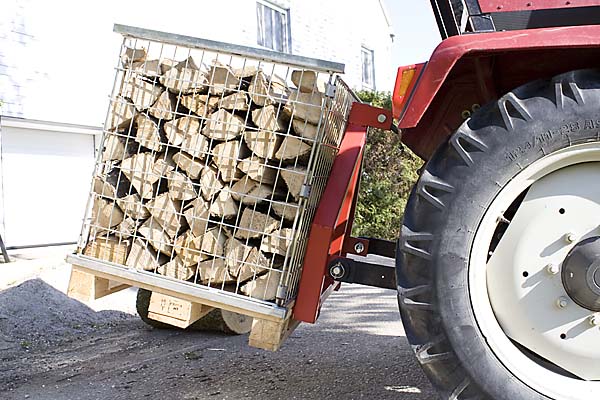

Hier mein Erstlingswerk für den Traktor - eine Staplergabel um meine Gitterboxen auf den Holzlagerplatz bzw. von dort wieder in den Heizraum zu bringen.

lg Thomas

@Kugelblitz

wie immer schöne Bilder, aber den Elektroanschluss an deiner Biegepresse solltest bei Gelegenheit mal überarbeiten!
