Ich würde an deiner Stelle dann aber auch ein Ventil mit Schwimmstellung verbauen. Leichte Biegung mag ja noch gehen, aber wenn du mal ums Eck must, wird's schwer. Du must dann gucken wo du hinfährst und hinten gucken wie weit du drehen must/kannst. Sonst besteht die Gefahr, das du dir den Rotator schrottest.

Au ja, gut das dus' sagst. Das Steuergerät am Traktor sollte sogar eine rastbare Schwimmstellung haben.. Hab ich nur noch nie benutzt

Idee war "auf" der Zange eine 6/2 Wege weiche zu verbauen.. Dann kann ich sie auch ab und an mal am FL nutzen.. Da habe ich nur einen 3. Steuerkreis.

Perfekt!

500 Seiten Eigenbau!
Respekt an die Tüftler und deren teilweise echt
professionellen Arbeiten!

DerHeinicke hat geschrieben:500 Seiten Eigenbau!
Respekt an die Tüftler und deren teilweise echt
professionellen Arbeiten!

Da hat er recht, der Heinicke.....

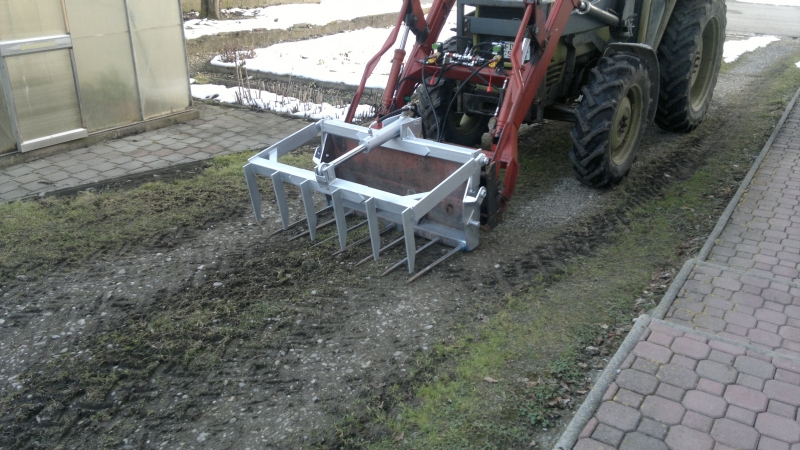

Von mir noch abschließend ein Bild der Krokodilzange.... Wegen der Temperaturen wurde die halt nun doch in Aluspray angeschmiert...



Misthaufen braucht zusammenschieben, das wird dann wohl der erste Test, aber erst wenn ich das Ding abwaschen kann, ohne ne Eisplatte zu hinterlassen....


So, nun habt ihr wieder Ruhe vor meinem gemurxe.....

Grüße

Schöne Arbeit. So etwas brauche ich auch noch.

Hallo an alle,

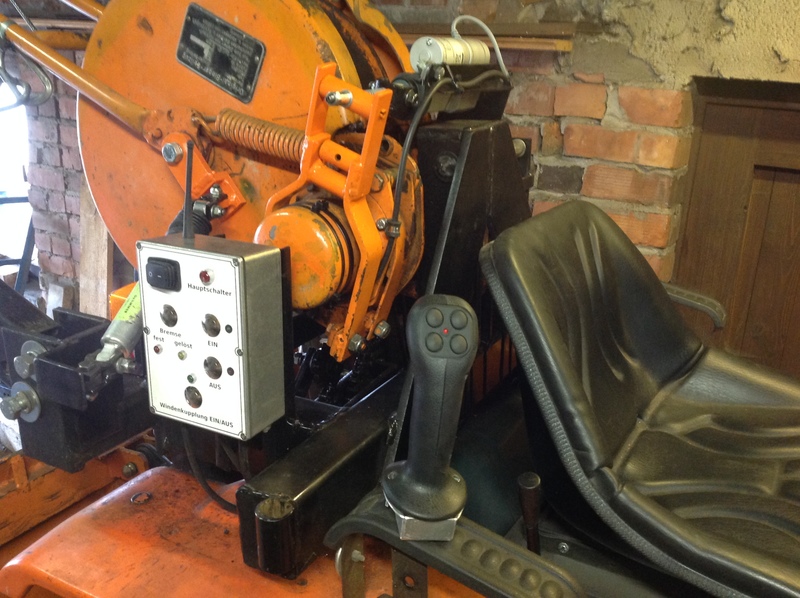

Ich hatte hier schonmal meinen kleinen B1600 vorgestellt. Nun möchte ich euch meine Winterarbeit vorstellen. Ich habe der Seilwinde (Binger Seilzug) eine elektrische Steuerung inkl. Fernbedienung spendiert. Ein Test im Wald steht noch aus, aber im Trockentraining hat alles super funktioniert. hier nun ein paar Bilder:






Morgen berichte ich noch paar techn. Details, wenn's interessiert

climber hat geschrieben:Morgen berichte ich noch paar techn. Details, wenn's interessiert

Natürlich sind wir gespannt darauf - schaut sehr durchdacht aus - hattest Du eine Vorlage

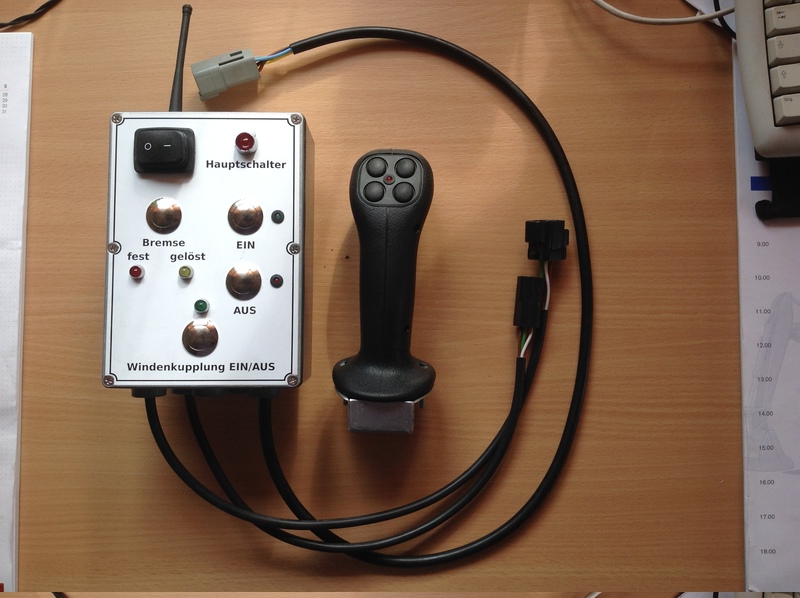

so nun noch paar Details. Knöpfe an Fernbedienung bzw. an Pult sind identisch, ist also egal was gedrückt wird gleiche Funktion. Über Hauptschalter Stromversorgung (geht nat. nicht über Fernbedienung)ein. Über die Taster EIN/AUS wird eine Sicherheitsschaltung (Relais-Selbsthalteschaltung) realisiert. Damit gewährleiste ich, dass wenn AUS gedrückt wird keine Stromversorgung an Windenkupplung (Magnetkupplung), Bremse kommt. Damit ist eine max. Sicherheit erreicht. Ich kann auch noch leicht einen NOTAUS darin einbinden. Zum erneuten EINschalten Taster drücken. Die Bremse wird über den zusätzlichen Taster BREMSE gesteuert, man muss ja auch das Seil abspulen können.... Sobald ich den Taster WINDENKUPPLUNG drücke setzt sich die Winde in Bewegung, beim loslassen zieht autom. die Bremse an. Zum Aufspulen muss nat. der Taster immer gedrückt werden.

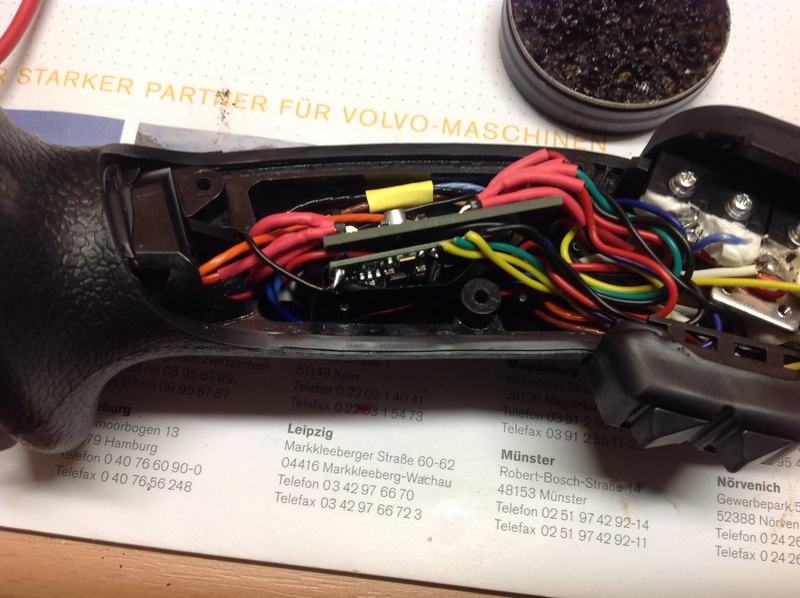

Die Fernbedienung ist ein umgebauter Baggerjoystick. Die Knöpfe haben die Belegung oben li=Bremse, oben re=EIN unten li=ungenutzt, unten re=AUS, der WINDENKUPPLUNG
Knopf wird mit dem Zeigefinger (genau gegenübeliegend der Knöpfe) bedient. Die 3 AAA-Batterien befinden sich unter der kl. Aluabdeckung am Fuß des Joysticks.
Die Funkmodule sind von SVS-Funk, sollen unter optimalen Bedingungen 1000m Reichweite haben, also für die ca 50m Seil mehr als genug Sicherheit.

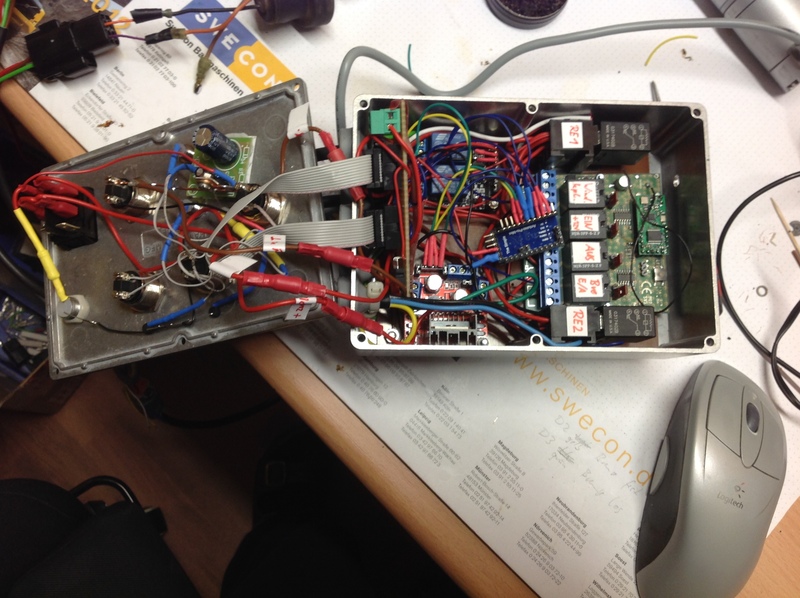

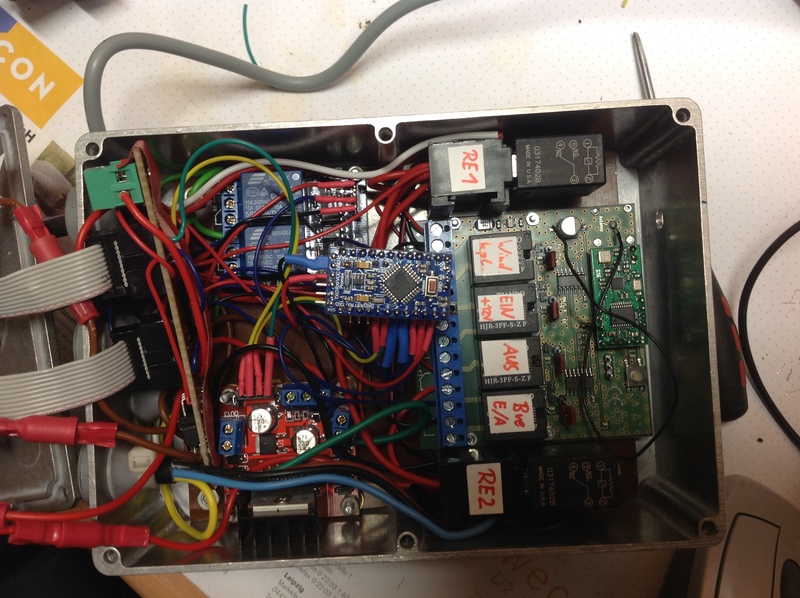

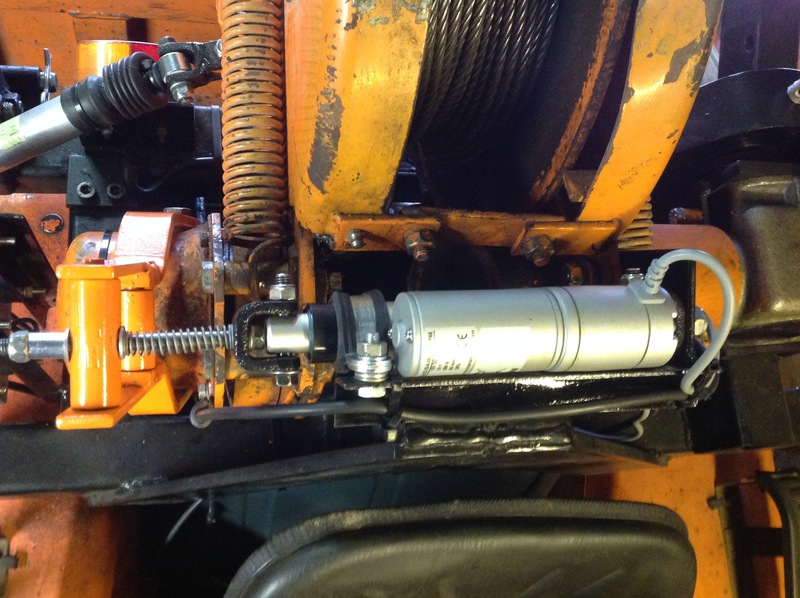

Gesteuert wird das ganze von einem Atmega328p Mikroprozessor. Die Ansteuerung des Bremszyl. wird über einen L298 Motortreiber u. die Windenkupplung über eine kl. Relaiskarte realisiert. (kam direkt aus Honkong ) Die Software dafür habe ich nat. wie den Rest auch alles selbst gemacht. Eine Vorlage hatte ich nicht, ich denke man kann die Sache als Unikat bezeichnen. Einige Erweiterungen habe ich schon im Kopf, müssen aber noch umgesetzt werden.
Wenn Fragen o. Anregungen könnt ihr euch gern melden.

mit Lack

Saubere Arbeit sieht aus wie Neu!

Wow, sieht super aus. Immer weiter so.

So!

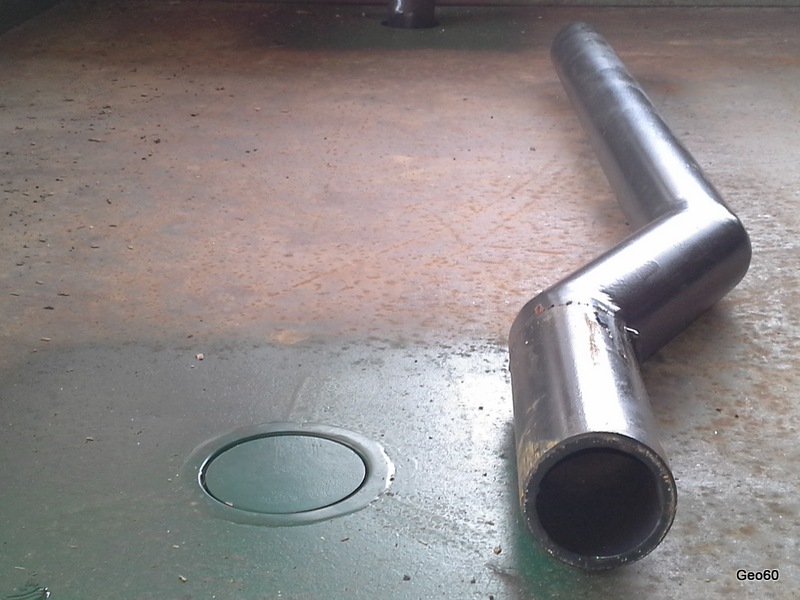

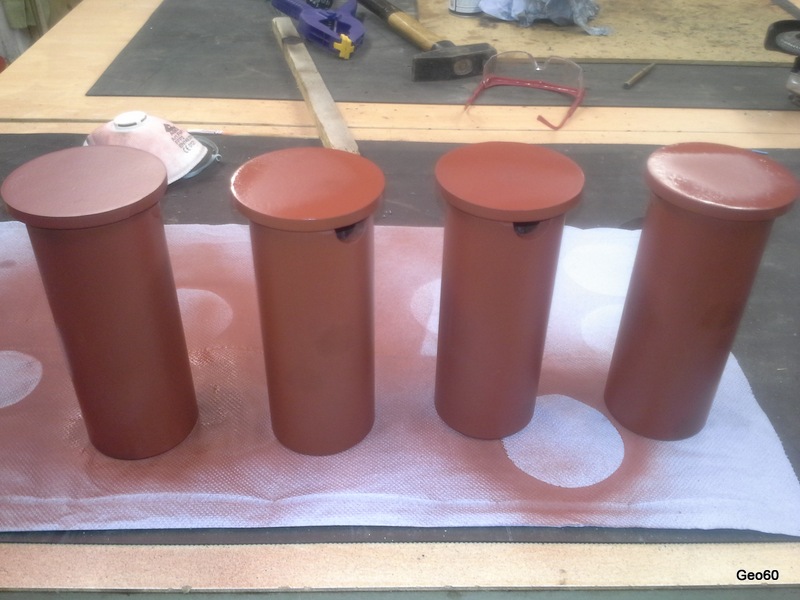

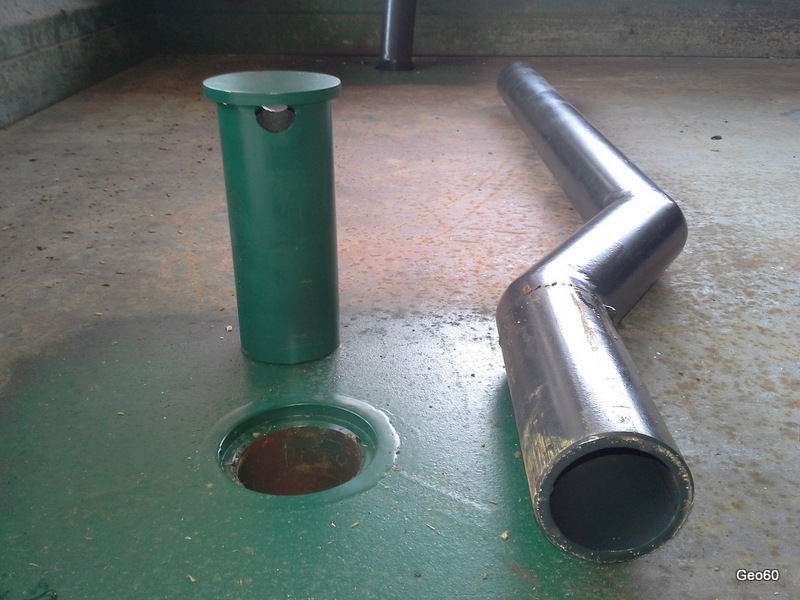

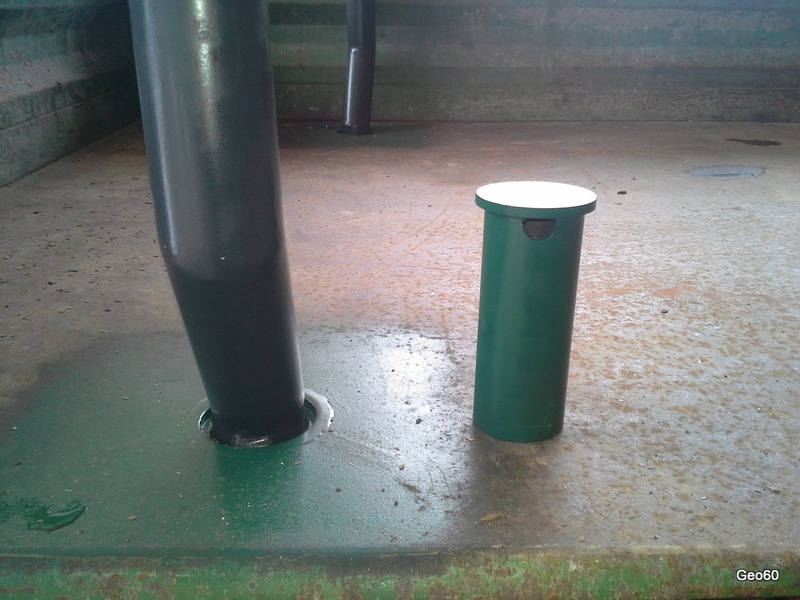

Um meinen Kipper-Umbau zu komplettieren, habe ich nun auch die Verschlussdeckel für die Rungenhalter fertiggestellt.
Aber seht selbst....

@Geo
Saubere Arbeit!

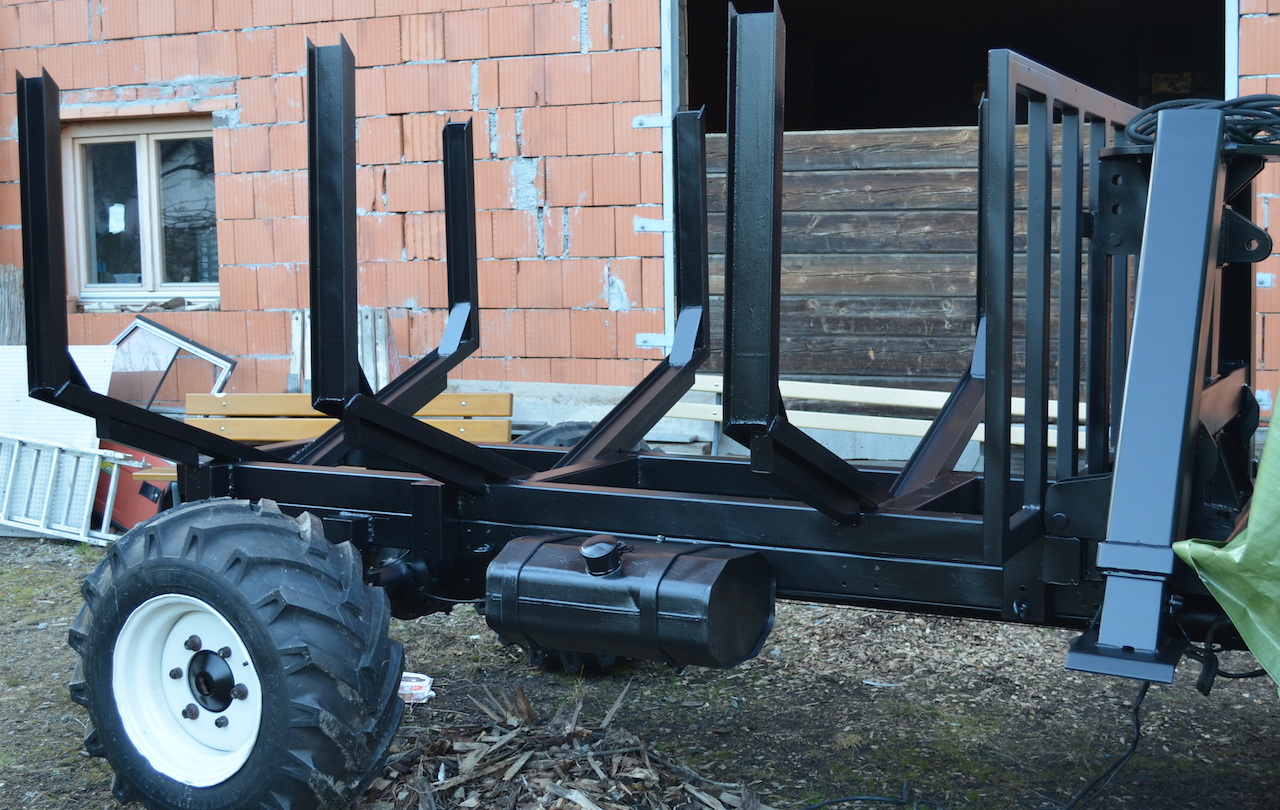

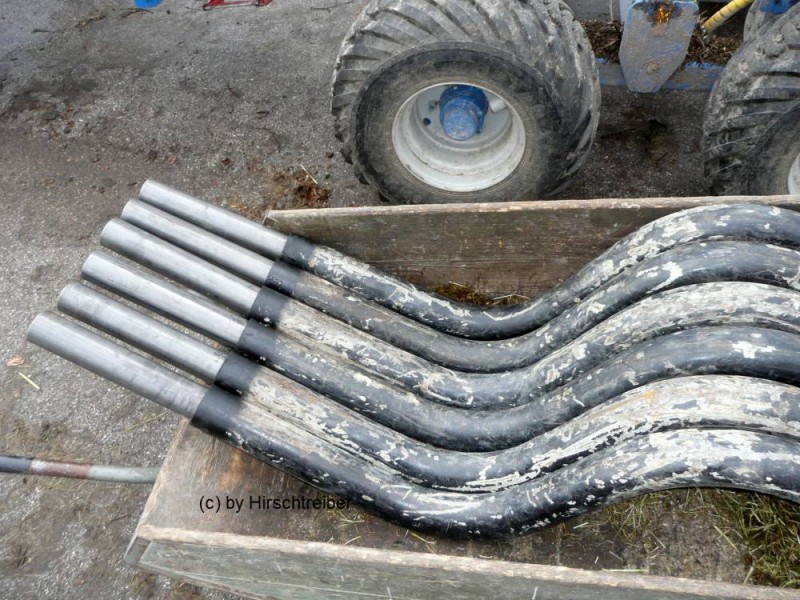

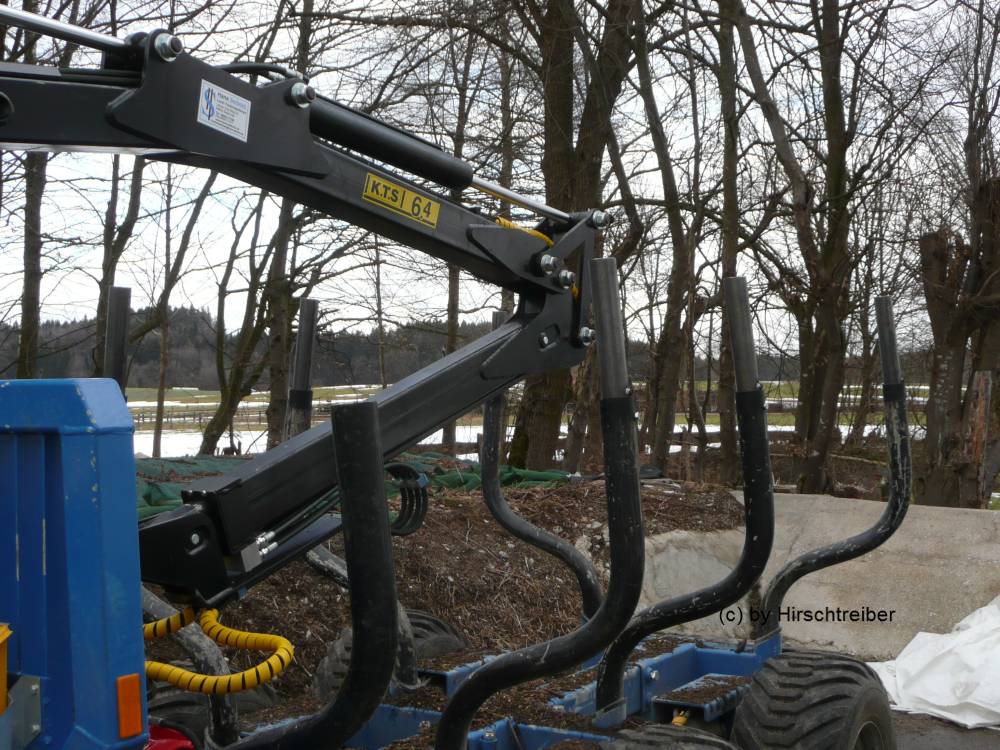

Ich war auch fleißig. Ich hab mir Rungenverlängerungen für meine Rückewagen gebastelt. Damit ich mehr von dem sperrigen Heckenschnitt aufladen kann. Die Verlängerungen haben eine Gesamtlänge von 50cm und lassen sich beidseitig verwenden so das ich entweder 15 oder 35cm Erhöhung habe. Sie sind mit einer M12er Schraube gegen Verlust gesichert. Lack werde ich nächste Woche machen da es mit um die 0° im Moment zu kalt zum lackieren ist.

Hier mal mein erster Eigenbau für die Forstwirtschaft.

Ich hoffe man sieht es, dass es eine Hebefällkarre sein soll
Sie ist zerlegbar und hat auch noch eine Aufnahme für meine Forstkiste.
Die Reifen könnte man auch noch ganz einfach abbauen, aber dafür war ich mir zu Faul.
Gekostet hat der ganze Spaß 28 EUR für die Reifen, der Rest waren "Abfälle".
Nach drei Stunden Arbeit, war die Karre dann fertig.







schene Griass

Lois
