Gasstellmotor für Taifun nachrüsten

von **wiso** » Fr Jan 02, 2015 18:31

R16 hat geschrieben:@wiso
Warum soll es Sicherungen zerlegen, wenn die Verkabelung beim Windenstecker gleich bleibt?
Der Windenhersteller weiß ja nicht welcher Traktor an die Winde kommt

Weils einfach so ist, solange Gas +/- auf R und L auf der Anhängersteckdose geklemmt bleiben. Erfahrung mit zwei B&B-Funkanlagen, zwei Tajfunwinden und mindestens vier Schleppern.

Website · von **Falke** » Fr Jan 02, 2015 19:27

Ich hab' so gut wie keine Erfahrung mit Windenfunkfernbedienungen ( :roll:

) - aber alleine mit Elektrik-Grundwissen hab' ich geraten, dass es eben nur so sein kann:

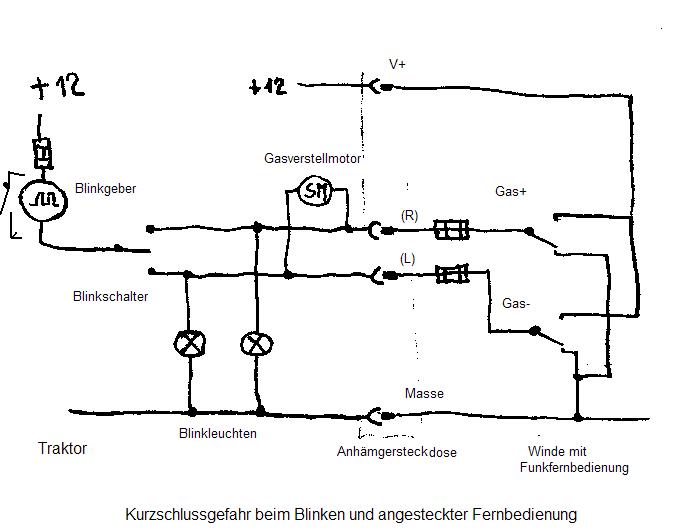

: Kurzschluss2.JPG (41.38 KiB) 1236-mal betrachtet

Solange der Blinkschalter nicht betätigt wird, ist alles im Rahmen.
Bei Betätigung ist der Kurzschluss aber offensichtlich (der Blinkgeber ist ja auch nur ein "Schalter")!
Und der Ausgang für Gas- bzw. Gas+ muss einmal auf Masse und dann mit +12V verbinden, damit der Stellmotor einmal so und dann andersrum laufen kann ...

apropos: zuckt denn der Stellmotor nicht auch beim Blinken, oder leuchtet denn die gegenüberliegende Blinkleuchte nicht auch ein wenig mit?

Ich denke, diese Pinbelegung ist wirklich nur bei einer extra Steckdose für die Winde praktikabel.
Gewählt wurde der Kompromiss wahrscheinlich deshalb, weil wenigstens beim Einstecken in die Anhängersteckdose nicht gleich eine Sicherung abbrennt
(sondern eben erst, wenn geblinkt wird ...

)

A.

von **Fadinger** » Fr Jan 02, 2015 19:51

Hallo!

Falke hat geschrieben:apropos: zuckt denn der Stellmotor nicht auch beim Blinken, oder leuchtet denn die gegenüberliegende Blinkleuchte nicht auch ein wenig mit?

Bei derartigen Einbau(murks) und Betrieb von möglicherweise noch einen Anhänger (oder zwei) an der Steckdose, kann es schon sein, daß der Stellmotor beim Rechtsblinken schrittweise Gas gibt. Muß man halt anschließend auch nach links blinken ... :mrgreen:

Gruß F

von **R16** » Fr Jan 02, 2015 20:36

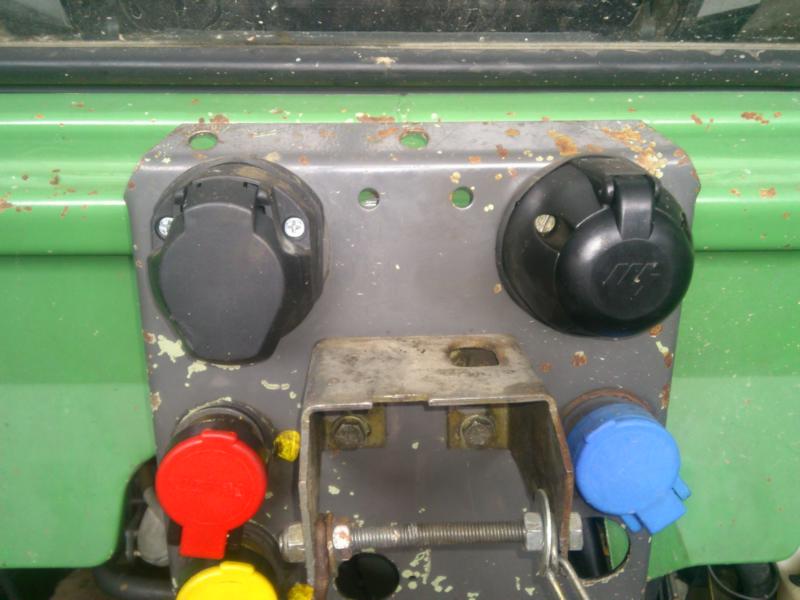

Wie ich schon schrieb, die Gasverstellung funktioniert nur mit einer eigens dafür montierten Steckdose :!:

Mit dem Blinker und der anderen Beleuchtung hat dies überhaupt nichts mehr zu tun :!:

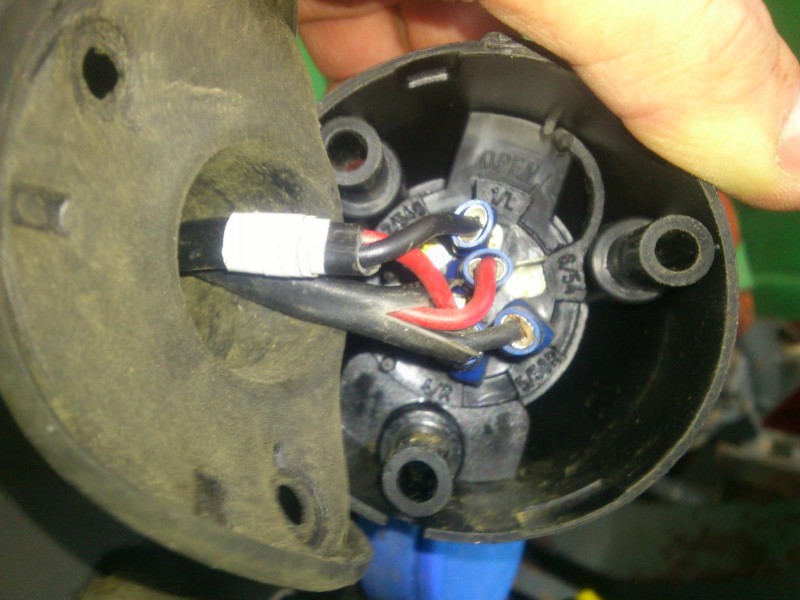

Die PIN Belegung sieht dann so aus
Ich habe heute extra dafür die Steckdose aufgeschraubt :wink:

Gruß
R16

Website · von **Falke** » Fr Jan 02, 2015 20:52

Ja schon, aber es ging ja darum, aufzuzeigen was passiert, wenn man das Windenkabel in die normale Anhängersteckdose steckt!

Das könnte dir bzw. an deinem Traktor genausogut passieren. Der Teufel schläft nicht ...

(eine Beschriftung wäre eventuell hilfreich).

A.

von **wiso** » Fr Jan 02, 2015 20:56

wenn die Winde in der Anhängersteckdose steckt, ist aber kein Stellmotor mit im Spiel. Der ist ja an der anderen Dose angeklemmt :wink:

von **Stoapfälzer** » Fr Jan 02, 2015 21:11

Man könnte auch an der Winde einen Schalter (rastender Drucktaster) anbringen dass die beiden Kabel trennt bei nicht Gebrauch, bzw bei Gebrauch den/ die Taster drücken und die Funktion ist gebrückt und steht zur Verfügung.
Alle Wege führen nach Rom

von **Fadinger** » Fr Jan 02, 2015 21:18

Hallo!

wiso hat geschrieben:wenn die Winde in der Anhängersteckdose steckt, ist aber kein Stellmotor mit im Spiel. Der ist ja an der anderen Dose angeklemmt

Nur die Sicherungen gehen beim Blinken wieder mal fliegen ... :wink:

Die sicherste Variante wäre das schon vorgeschlagene zweipolige (oder dreipolige)
Verbindungskabel.

Gruß F

von **R16** » Fr Jan 02, 2015 21:31

wiso hat geschrieben:wenn die Winde in der Anhängersteckdose steckt, ist aber kein Stellmotor mit im Spiel. Der ist ja an der anderen Dose angeklemmt

wiso hats gecheckt :prost:

den dann funktioniert die Winde genauso, als wenn kein Stellmotor montiert ist :klug:

Ich will hier niemand auf den Schlips treten und nichts für ungut, aber das musste jetzt sein, nach dem ganzen hin und her :lol:

von **wiso** » Fr Jan 02, 2015 21:39

R16, trotzdem kanns dann die Sicherungen durchhauen, auch wenn du das nicht zu glauben scheinst. Als Elektroniker kann ich das wohl korrekt diagnostizieren.

von **bauer-horst** » Sa Jan 10, 2015 20:29

Also ich habe fertig.

Gas funzt wunderbar. Nur die Tröte trötet noch nicht. Ich glaub ich muss nochmal nach Plus und Minus schauen, die Hupen sollen ja immer auf Minus geschalten sein :shock:

Aber hier jetzt mal die versprochenen Bilder. Sind jetzt nichts besonderes.

von **Stoapfälzer** » Sa Jan 10, 2015 20:40

Schaut gut aus welchen Stellmotor hast du jetzt gekauft? (Link währ super).
Und waren die Sicherungen durch?

von **bauer-horst** » Sa Jan 10, 2015 21:07

Den Stellmotor hab ich hier gekauft. Ham schnell geliefert muss sich jetzt halt noch in der Praxis bewähren.

http://www.ebay.de/itm/Linearantrieb-Li ... 1414639332

Die Sicherungen waren noch drin, kann ja aber auch nicht anderst sein. Vom Funk her ist die Verkabelung zwar fertig bis zur Steckdose an der Winde. Aber das Kabel von der Winde zum Traktor ist nur mit den Kabeln für den Strom angeschlossen. Daher kann bis jetzt auch kein Kurzschluß passiert sein.

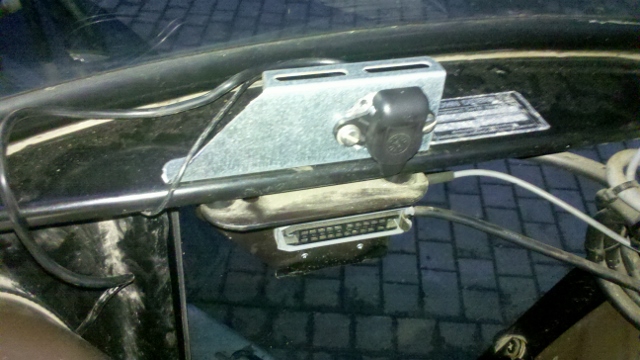

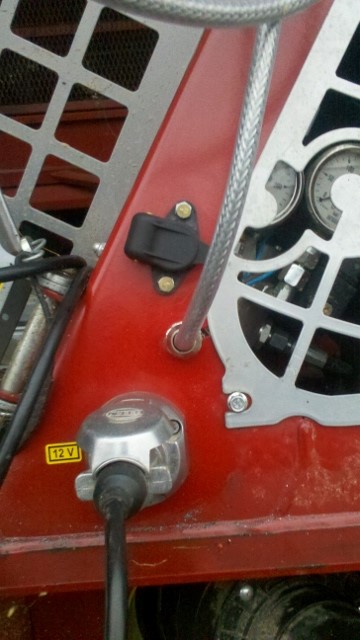

Ich hab jetzt nur die entsprechenden Kabel an der Windendose angeschloßen und auf meine dreipolige Dose geschloßen. Im Traktor habe ich die dreipolige Dose direkt mit dem Gasmotor verbunden. Das Kabel war lang genug und hat dierekt zur Dose gereicht.

Jetzt noch ein einfaches Kabel zur Huppe und fertig war das ganze. Gut die geht noch nicht :oops:

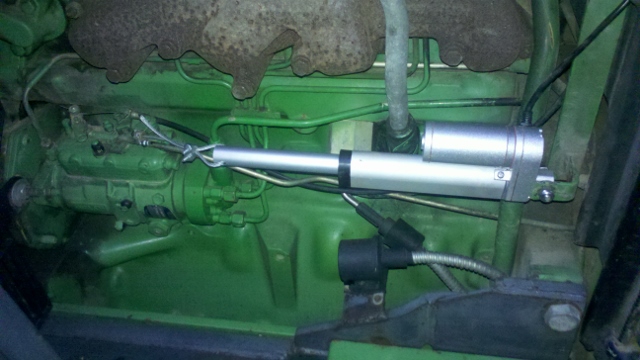

Der Winkel an dem ich den Motor befestigt habe war vorhanden. Jetzt hab ich nur noch ne 6er Mutter auf das Gasgestänge geschweißt. Am Drahtseil hab ich auch ne 6er Mutter angeschweißt. Seil durch die Mutter gefädelt und mit ner Seilklemme am Stellmotor festgemacht. Sieht man glaub nicht so gut. Beim "normalen" fahren läuft das Drahtseil durch die Mutter. Klappt wunderbar.

von **Stoapfälzer** » Sa Jan 10, 2015 21:17

Du hast den 6" Motor nehm ich an.
Das mit dem Kabel muss ich glatt an meiner auch mal schauen wo waren den die Kabel nicht angeklemmt in der Winde oder im Stecker (traktorseitig)?
Eine Detailaufnahme von der Seil Einbaulösung an der Einspritzpumpe währ bei Gelegenheit noch schick.
Glaub ich muss das auch nachrüsten. Für n Fuffi und n paar Stunden Bastelei doch ne super Sache.

von **bauer-horst** » Sa Jan 10, 2015 21:27

Jupp der 6" ist der kleinst und günstigste. Das Kabel ist sowohl in der Winde wie auch im Stecker zum Traktor nicht verklemmt. Kabel sind aber vorhanden. Wenn das Problem mit mehreren Traktoren (so wie bei mir/uns) nicht wäre, hätte man das nur noch anklemmen müssen und fertig. Bild vom Gasgestänge folgt.

Gruß Horst
