bauer-horst hat geschrieben:Nur die Tröte trötet noch nicht.
Für die Hupe wirst Du wahrscheinlich ein Relais brauchen, welches dann die Hupe auf Masse schaltet. Der Funk legt ja 12V an, da tutet nichts ...
Gruß F
Aktuelle Zeit: Mo Nov 17, 2025 13:44
Gasstellmotor für Taifun nachrüsten
Moderator: Falke
Re: Gasstellmotor für Taifun nachrüsten
von Fadinger » Sa Jan 10, 2015 21:40
Hallo!
Für die Hupe wirst Du wahrscheinlich ein Relais brauchen, welches dann die Hupe auf Masse schaltet. Der Funk legt ja 12V an, da tutet nichts ...
Gruß F
Für die Hupe wirst Du wahrscheinlich ein Relais brauchen, welches dann die Hupe auf Masse schaltet. Der Funk legt ja 12V an, da tutet nichts ...
Gruß F
-
Fadinger - Beiträge: 6428
- Registriert: Do Jun 25, 2009 23:41
- Wohnort: Oberösterreich, Mühlviertler Alm
Re: Gasstellmotor für Taifun nachrüsten
von bauer-horst » Sa Jan 10, 2015 21:59
Was man für euch nicht alles macht
Bei Sturm und Starkregen noch ein paar Bilder machen. Da seht ihr mal was ihr einem wert seit. Bitte nicht über die Schweißkünste maulen. Ich weis das das nicht toll aussieht. Aber hält.
Bei Sturm und Starkregen noch ein paar Bilder machen. Da seht ihr mal was ihr einem wert seit. Bitte nicht über die Schweißkünste maulen. Ich weis das das nicht toll aussieht. Aber hält. - Dateianhänge
-

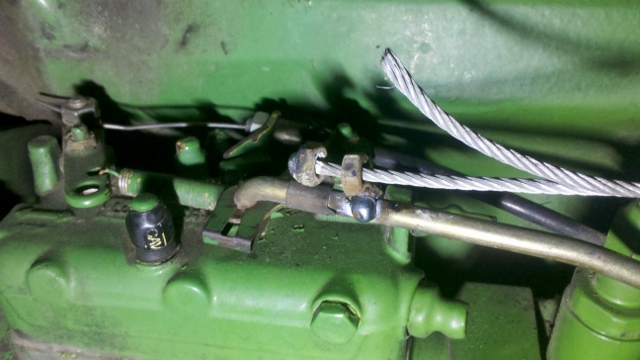

- 2015-01-10_21-36-27_932 (640x360).jpg (141.23 KiB) 1880-mal betrachtet
Alle sagten: Es geht nicht. Da kam einer, der das nicht wusste und tat es einfach.
- bauer-horst
- Beiträge: 681
- Registriert: So Dez 22, 2013 11:12
Re: Gasstellmotor für Taifun nachrüsten
von Stoapfälzer » Sa Jan 10, 2015 22:04
Ah danke alles klar -Hauptsache es funtktioniert
Alle reden übers Wetter,
aber keiner unternimmt was dagegen.
Zitat Karl Valentin
aber keiner unternimmt was dagegen.
Zitat Karl Valentin
-
Stoapfälzer - Beiträge: 8236
- Registriert: So Jan 13, 2008 14:48
- Wohnort: regensburger Land
Re: Gasstellmotor für Taifun nachrüsten
von bauer-horst » Sa Jan 10, 2015 22:17
Fadinger hat geschrieben:Für die Hupe wirst Du wahrscheinlich ein Relais brauchen
Das ist doch im Funk schon verbaut. Braucht man da wohl noch eins???
- Dateianhänge
-

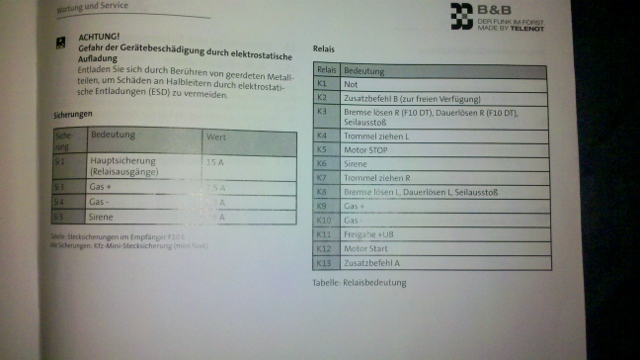

- K6 Relais Sirene
- 2015-01-10_22-10-04_736 (640x360).jpg (133.6 KiB) 1868-mal betrachtet
Alle sagten: Es geht nicht. Da kam einer, der das nicht wusste und tat es einfach.
- bauer-horst
- Beiträge: 681
- Registriert: So Dez 22, 2013 11:12
Re: Gasstellmotor für Taifun nachrüsten
von Falke » Sa Jan 10, 2015 22:22
Ja, da tut nichts tuten tun!
Eventuell bräuchtest du kein extra Relais, wenn du einen eigenen "Signalgeber" mit 12V/ca. 5A zw. Ausgang K6 und Masse klemmst. Kostet aber eher mehr ...
A.
Eventuell bräuchtest du kein extra Relais, wenn du einen eigenen "Signalgeber" mit 12V/ca. 5A zw. Ausgang K6 und Masse klemmst. Kostet aber eher mehr ...
A.
-
Falke - Moderator
- Beiträge: 25800
- Registriert: Mo Dez 15, 2008 20:15
- Wohnort: SüdOst-Kärnten, AUSTRIA
Re: Gasstellmotor für Taifun nachrüsten
von Fadinger » Sa Jan 10, 2015 22:32
Hallo!
Ja schon, aber das ist momentan so geschaltet, daß es bei Signal anzieht und 12V auf den Ausgang legt. Theoretisch könnte man es so abändern, daß es den von der Hupe kommenden Strom bei Signal auf Masse legt.
Aber mit einen Relais um ein paar Euro, das bei Ansteuerung mit dem 12V-Signal vom Funk die Hupe auf Masse schaltet, ist es auch getan.
Gruß F
bauer-horst hat geschrieben:Das ist doch im Funk schon verbaut. Braucht man da wohl noch eins???
Ja schon, aber das ist momentan so geschaltet, daß es bei Signal anzieht und 12V auf den Ausgang legt. Theoretisch könnte man es so abändern, daß es den von der Hupe kommenden Strom bei Signal auf Masse legt.
Aber mit einen Relais um ein paar Euro, das bei Ansteuerung mit dem 12V-Signal vom Funk die Hupe auf Masse schaltet, ist es auch getan.
Gruß F
-
Fadinger - Beiträge: 6428
- Registriert: Do Jun 25, 2009 23:41
- Wohnort: Oberösterreich, Mühlviertler Alm
Re: Gasstellmotor für Taifun nachrüsten
von bauer-horst » So Jan 11, 2015 12:32
Also das ich das richtig verstehe. Entweder ich werde ein Relais vorschalten das dann die Tröte mit Masse versorgt, oder ich mache eine extra Tröte ( Hab da noch ne alte extrem Laute ) an die Winde die dann an die Masse angeschloßen ist und über den Funk mit + versorgt wird.
) an die Winde die dann an die Masse angeschloßen ist und über den Funk mit + versorgt wird.- Dateianhänge
-

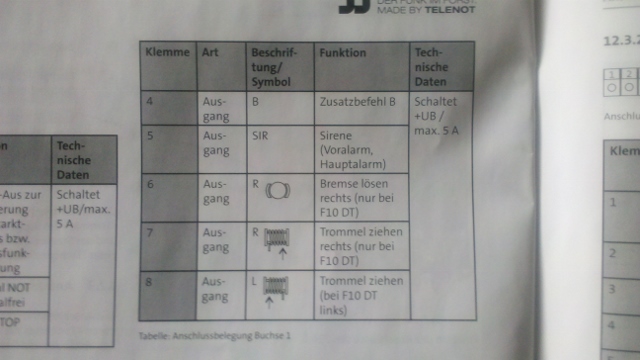

- 2015-01-11_12-21-46_299 (640x360).jpg (112.51 KiB) 1754-mal betrachtet
Alle sagten: Es geht nicht. Da kam einer, der das nicht wusste und tat es einfach.
- bauer-horst
- Beiträge: 681
- Registriert: So Dez 22, 2013 11:12
Re: Gasstellmotor für Taifun nachrüsten
von Fadinger » So Jan 11, 2015 12:55
Hallo!
Ja, in etwa. Du mußt nur darauf achten, daß sich "Tröte extralaut" mit 5A Strom begnügt. Sonst brauchst Da auch bei dieser ein Relais.
Gruß F
Ja, in etwa. Du mußt nur darauf achten, daß sich "Tröte extralaut" mit 5A Strom begnügt. Sonst brauchst Da auch bei dieser ein Relais.
Gruß F
-
Fadinger - Beiträge: 6428
- Registriert: Do Jun 25, 2009 23:41
- Wohnort: Oberösterreich, Mühlviertler Alm
Re: Gasstellmotor für Taifun nachrüsten
von bauer-horst » Di Jan 13, 2015 20:41
So jetzt trötet auch die Tröte
Fehler erkannt. Also zur Info beim JD 2650 ist die Hupe nicht auf Masse geschalten sondern auf Plus. Das bedeutet der B&B Funk kann einfach nur an die Tröte angeschloßen werden ( vorausgesetzt man nimmt den richtigen Kontakt
)
Trotzdem nochmal vielen Dank für die rege Hilfe/ Diskusion an alle.
Fehler erkannt. Also zur Info beim JD 2650 ist die Hupe nicht auf Masse geschalten sondern auf Plus. Das bedeutet der B&B Funk kann einfach nur an die Tröte angeschloßen werden ( vorausgesetzt man nimmt den richtigen Kontakt
)Trotzdem nochmal vielen Dank für die rege Hilfe/ Diskusion an alle.
Alle sagten: Es geht nicht. Da kam einer, der das nicht wusste und tat es einfach.
- bauer-horst
- Beiträge: 681
- Registriert: So Dez 22, 2013 11:12
Re: Gasstellmotor für Taifun nachrüsten
von bauer-horst » Di Jan 13, 2015 20:43
Ach ja braucht wer ein 12V Relais ist jetzt über wenn es mit der Post kommt
ist jetzt über wenn es mit der Post kommt Alle sagten: Es geht nicht. Da kam einer, der das nicht wusste und tat es einfach.
- bauer-horst
- Beiträge: 681
- Registriert: So Dez 22, 2013 11:12
Re: Gasstellmotor für Taifun nachrüsten
von bigger » So Aug 16, 2015 12:11
hallo ich hätte eine frage
und zwar ich suche den elektrischen Schaltplan einer b & b telenot f9 Funkanlage
sämtliche kabel abgerissen am Empfänger und an Stecker
an dem strom Stecker es sind die mit nummern beschrifteten kabel 1 2 5 vorhanden
bitte um schnelle Antwort
mfg .langer
und zwar ich suche den elektrischen Schaltplan einer b & b telenot f9 Funkanlage sämtliche kabel abgerissen
am Empfänger und an Stecker an dem strom Stecker es sind die mit nummern beschrifteten kabel 1 2 5 vorhanden bitte um schnelle Antwort
mfg .langer
- bigger
- Beiträge: 9
- Registriert: Mi Apr 04, 2012 18:02
Re: Gasstellmotor für Taifun nachrüsten
von Herbert123 » Di Aug 18, 2015 10:25
Hallo bigger,
unter diesem Link (http://1drv.ms/1UQq782) findest du die Betriebsanleitung inkl. Kabelschaltplan einer F10.
Falls von F9 auf F10 an den Kabeln nichts geändert wurde kannst du vielleicht etwas damit anfangen!
lg
unter diesem Link (http://1drv.ms/1UQq782) findest du die Betriebsanleitung inkl. Kabelschaltplan einer F10.
Falls von F9 auf F10 an den Kabeln nichts geändert wurde kannst du vielleicht etwas damit anfangen!
lg
- Herbert123
- Beiträge: 15
- Registriert: Di Feb 24, 2015 11:27
Re: Gasstellmotor für Taifun nachrüsten
von bigger » Sa Aug 22, 2015 17:57
Hi hab ein noch größeres Problem es
Es passen keine kabel aufeinander und Mus alles von 13 auf 7poll ändern funk und winde
Da ich auch nur die den schaltplan 7 pol von der Winde habe Stecker von winde zum Schläpper und nicht vom traktor zu den Mangnet steuerventiele weil ich ja den kompletten kabel Baum erneuern muss
Und noch weiß wo was hin kommt
Frag ich euch ob ih einen komplett schaltplan der winde habt
5000€ und nix geht
Es passen keine kabel aufeinander und Mus alles von 13 auf 7poll ändern funk und winde
Da ich auch nur die den schaltplan 7 pol von der Winde habe Stecker von winde zum Schläpper und nicht vom traktor zu den Mangnet steuerventiele weil ich ja den kompletten kabel Baum erneuern muss
Und noch weiß wo was hin kommt
Frag ich euch ob ih einen komplett schaltplan der winde habt
5000€ und nix geht
- bigger
- Beiträge: 9
- Registriert: Mi Apr 04, 2012 18:02
Re: Gasstellmotor für Taifun nachrüsten
von bigger » Sa Aug 22, 2015 18:02
Seilwinde taifun egv 8.0 ahk
zwei zapfwelle stummel
Bj2006
Wenn einer die Winde hat auf 7pool
Und mir ein Bild macht wie alles belegt ist
Wäre super
Von der kabel vernbedinung auch
Am besten bis den kommenden Montag 15 uhr
zwei zapfwelle stummel
Bj2006
Wenn einer die Winde hat auf 7pool
Und mir ein Bild macht wie alles belegt ist
Wäre super
Von der kabel vernbedinung auch
Am besten bis den kommenden Montag 15 uhr
- bigger
- Beiträge: 9
- Registriert: Mi Apr 04, 2012 18:02
Re: Gasstellmotor für Taifun nachrüsten
von Falke » Sa Aug 22, 2015 20:22
@bigger
auch wenn es schwer ist, dein Geschreibe zu entziffern:
Wenn du dieses Thema von Anfang an durchgelesen hättest, wüsstest du alles, was du wissen musst. Steht alles schon da.
Man muss das Puzzle nur noch richtig zusammensetzen. Diese Geduld haben aber viele heutzutage nicht mehr, ich weiß.
Du solltest aber schon ein wenig mithelfen, um zur Lösung zu kommen ...
Also:
Du hast eine Winde Tajfun EGV 8.0 AHK. Richtig?
An dieser Winde ist ein Kabel fix montiert, das zur Stromversorgung der Winde mit einem 7 pol. KFZ-Stecker in die Anhängersteckdose des Traktors gesteckt wird. Richtig?
Ist dieser Stecker noch heil?
Ist die Kabelfernbedienung (Handgurke) noch heil? Funktioniert die Winde mit der Kabelfernbedienung?
Sehen die Anschlussbuchsen im Inneren des F9 Empfängers gleich aus wie im verlinkten .pdf vom F10 (Seite 39 von 76)?
Der Stecker (13pol?) vom Empfänger ist also ab? Wieso war da ein 13pol. Stecker 'dran? Wo wurde der eingesteckt?
A.
auch wenn es schwer ist, dein Geschreibe zu entziffern:
Wenn du dieses Thema von Anfang an durchgelesen hättest, wüsstest du alles, was du wissen musst. Steht alles schon da.
Man muss das Puzzle nur noch richtig zusammensetzen. Diese Geduld haben aber viele heutzutage nicht mehr, ich weiß.
Du solltest aber schon ein wenig mithelfen, um zur Lösung zu kommen ...
Also:
Du hast eine Winde Tajfun EGV 8.0 AHK. Richtig?
An dieser Winde ist ein Kabel fix montiert, das zur Stromversorgung der Winde mit einem 7 pol. KFZ-Stecker in die Anhängersteckdose des Traktors gesteckt wird. Richtig?
Ist dieser Stecker noch heil?
Ist die Kabelfernbedienung (Handgurke) noch heil? Funktioniert die Winde mit der Kabelfernbedienung?
Sehen die Anschlussbuchsen im Inneren des F9 Empfängers gleich aus wie im verlinkten .pdf vom F10 (Seite 39 von 76)?
Der Stecker (13pol?) vom Empfänger ist also ab? Wieso war da ein 13pol. Stecker 'dran? Wo wurde der eingesteckt?
A.
-
