Hmm, 40/20 ist ganz schön wenig.
Gerade die 20 mm Kolbenstange auf Druck?
30 bzw 40 mm wären angebracht.
Du musst die Druckkraft abzüglich vom Hebelweg errechnen.
Ein größerer Zylinder würde gehen aber der könnte dir was anderes kaputt machen.
Kraft würde dann da sein aber die Anschlagpunkte würden dann schlapp machen.

PS. Hebel Gesetz.

Ja also vielleicht doch auf einen 60/30 gehen und die Konstruktion ändern, dass die Kraft mehr senkrecht auf den Heber kommt, und nicht so flach.

Wenn die Schulaufgaben rum sind, knien wir uns richtig rein,

Wie der waeller schreibt, ueberlegt euch ein Weitwinkelgelenk, wie am Baggerlöffel, oder am Forstkran.

Kugelblitz hat geschrieben:Normale Physik, langer Hebel, kurzer Weg...viel Kraft. Umgedreht das Gegenteil.
Was hast du da für ein Zylinder verbaut?

Ach so,..... anscheinend bauen ja manche Künstler oder Bastler auch mit Metaphysik

Auf was willst du mit der Aussage, jetzt hinaus?

@Schosi

Wie wurde denn das Problem nu gelöst, hab gesehen hast Fotos vom Test in "Bilder ForstArbeiten" eingestellt.

Jensen

Das Problem nochnicht...
aber alles andere passt nun soweit bis auf ein paar Abdeckbleche über die Steuerung.

Am Stammheber haben wir rumprobiert aber ist nix brauchbares rausgekommen.

Wir werden es wohl erstmal am CAD nochmal neu machen.

Kurzes Update:

Stammheber Problem wurde behoben. Das Problem war, dass an einen Bestimmten (Tot-) Punkt die Beiden Zylinderaugen und der Drehpunkt des Stammhebers eine Linie bildeten und somit kein Hebel vorhanden war.
Da macht jeder halbe cm was aus

Aber jetzt läufts und am Mittwoch kommen noch ein paar Kleinigkeiten dran ( Transportverriegelung Stammheber, manche fehlende Schweißnaht ergänzen, ein Manometer auf die Pumpenausgangsseite, und die Blechverkleidung des Bedienpultes wird noch vervollständigt) dann kommt am Donnerstag Farbe ins Spiel.

Heute haben wir uns über die Dokumentation gemacht. Dabei kommt ganz schön was zusammen. Ich tippe auf ca 60 Seiten ohne den Einzelteil- und Baugruppenzeichnungen im Anhang.

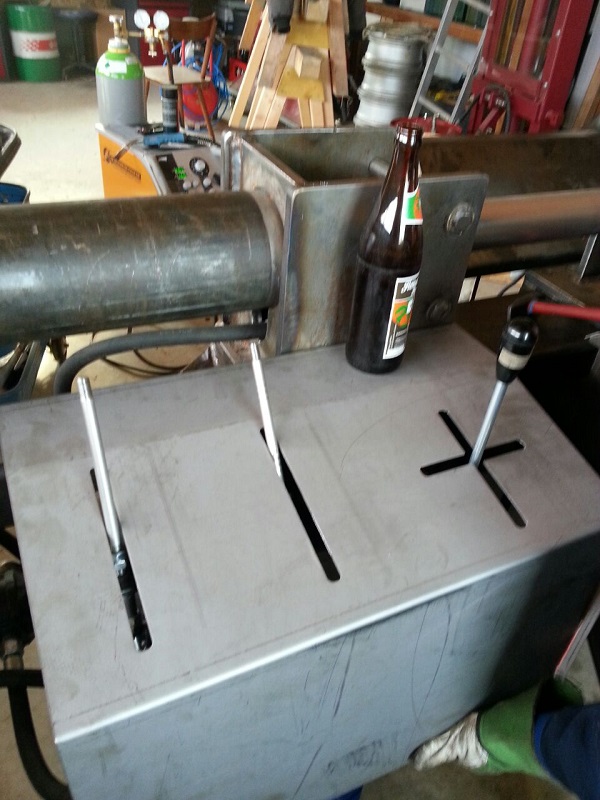

Habt ihr Stammheber und Spaltkreuzverstellung in einem Kreuzhebel vereint ?

Ja ist ein Kreuzhebelsteuergerät mit Schwimmstellung am Stammheber (wenn er unten ist und nicht eben aufliegt, dass es nicht den Spalter hebt)
Ausserdem wurde der Volumenstrom der 2 Funktionen dieses Steuergerätes mit Verstellbaren Drosseln gemindert, damit die kleinen Zylinder nicht so schnell und ruckartig ausfahren.

Ich denke, ihr habt die Schlitze etwas zu schmal lasern lassen. Da laufen bestimmt die Hebel ein.

Da ist schon noch Luft

Glückwunsch zum endlich funzenden Spalter, ein Video zum Abschluss wäre schön.

Jensen

gesagt getan:

https://www.youtube.com/watch?v=6z_69Fx ... e=youtu.be

solange er noch nicht zerlegt ist

naja sieht doch ganz gut aus. aber bei dem Projekt kein Kickoutventil oder Differentialschaltung, wie groß habt ihr die Tandempumpe gewählt?

Jensen
