Gerechnet ist da noch garnix.

die groben Maße sind nur von einem vorh. Spalter grob abgenommen, damit man mal einen Anhaltspunkt hat, welche Hebel und Kräfte da momentan wirken.

Dann wird gerechnet und dementsprechend dimensioniert. Dann nochmals gerechnet und gehofft dass es passt.

Heute haben wir das erste mal offiziell getagt und zwar haben wir unser Nachdenk-Rechne-Bastel-Werkstatt eröffnet.

Das "Schboida-Stüberl" (sorry ist Dialekt - zu deutsch: Spalter Stüberl)

dazu haben wir die Schrift mit´m Lötkolben in Holz gebrannt:



Gehört nicht unbedingt zum Projekt - fördert aber den Gemeinschaftssinn ungemein

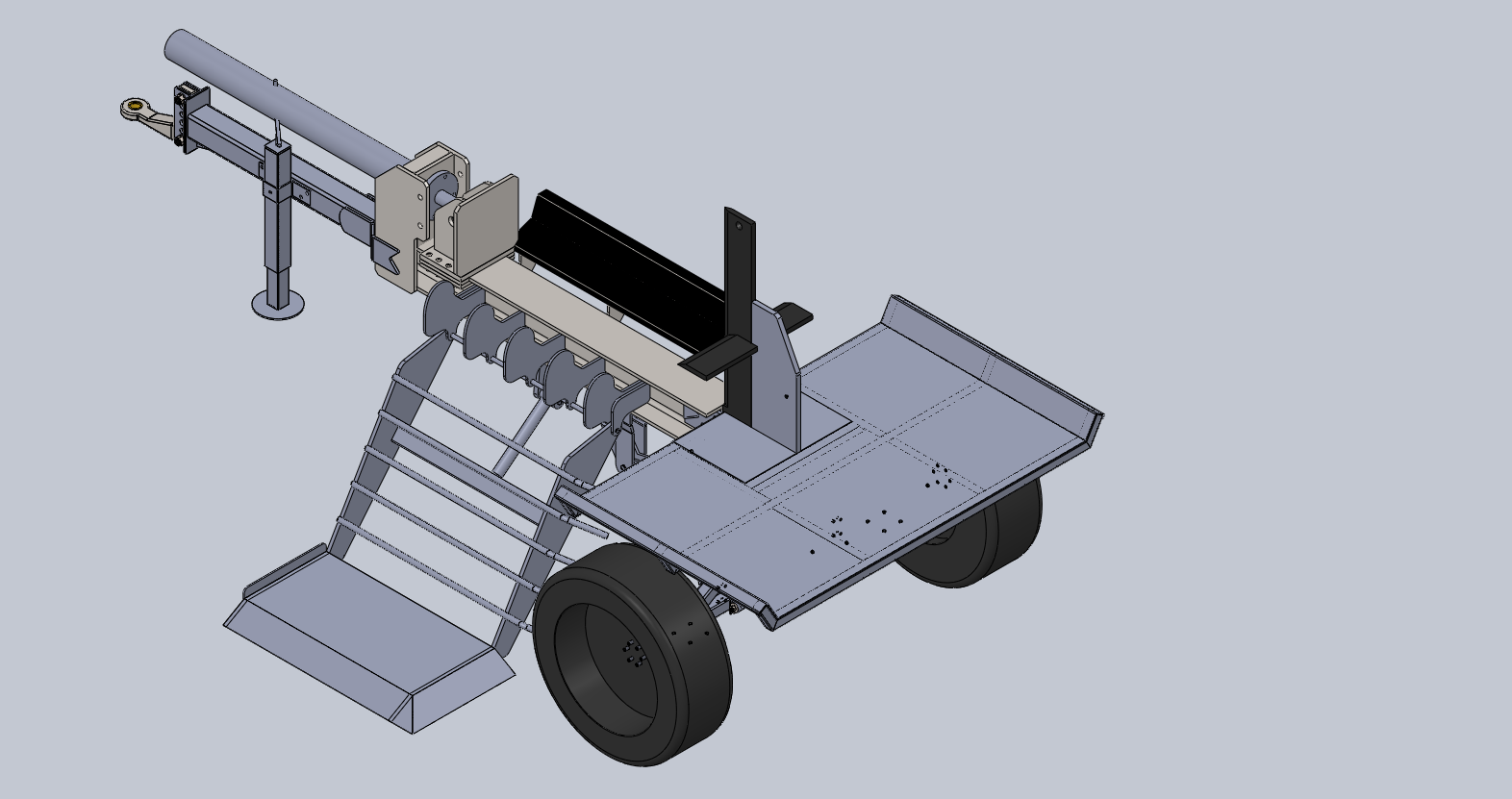

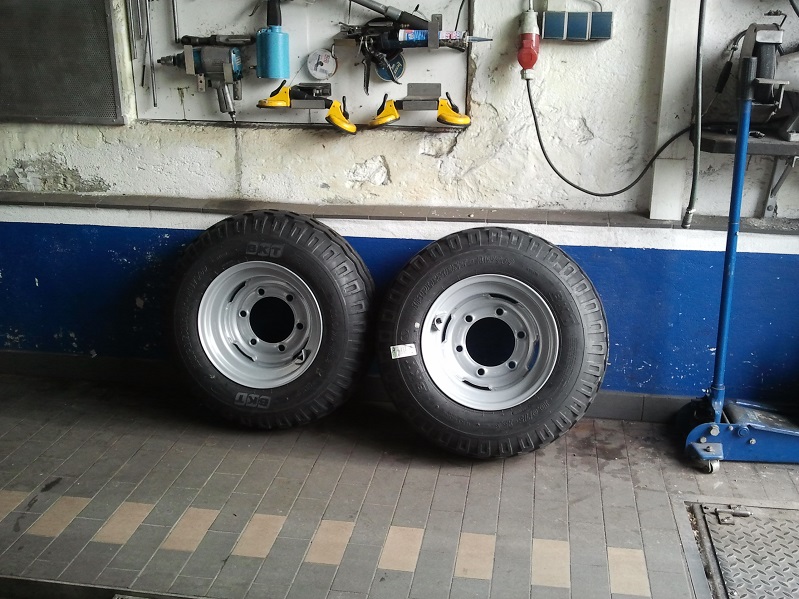

Die Konstruktionen und Einkäufe schreiten voran:

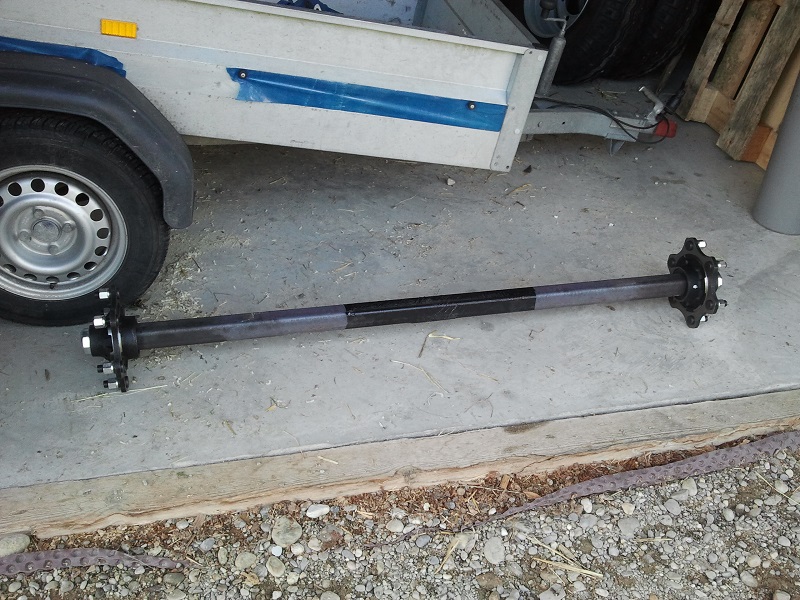

Achse ist heute Auch geliefert worden:

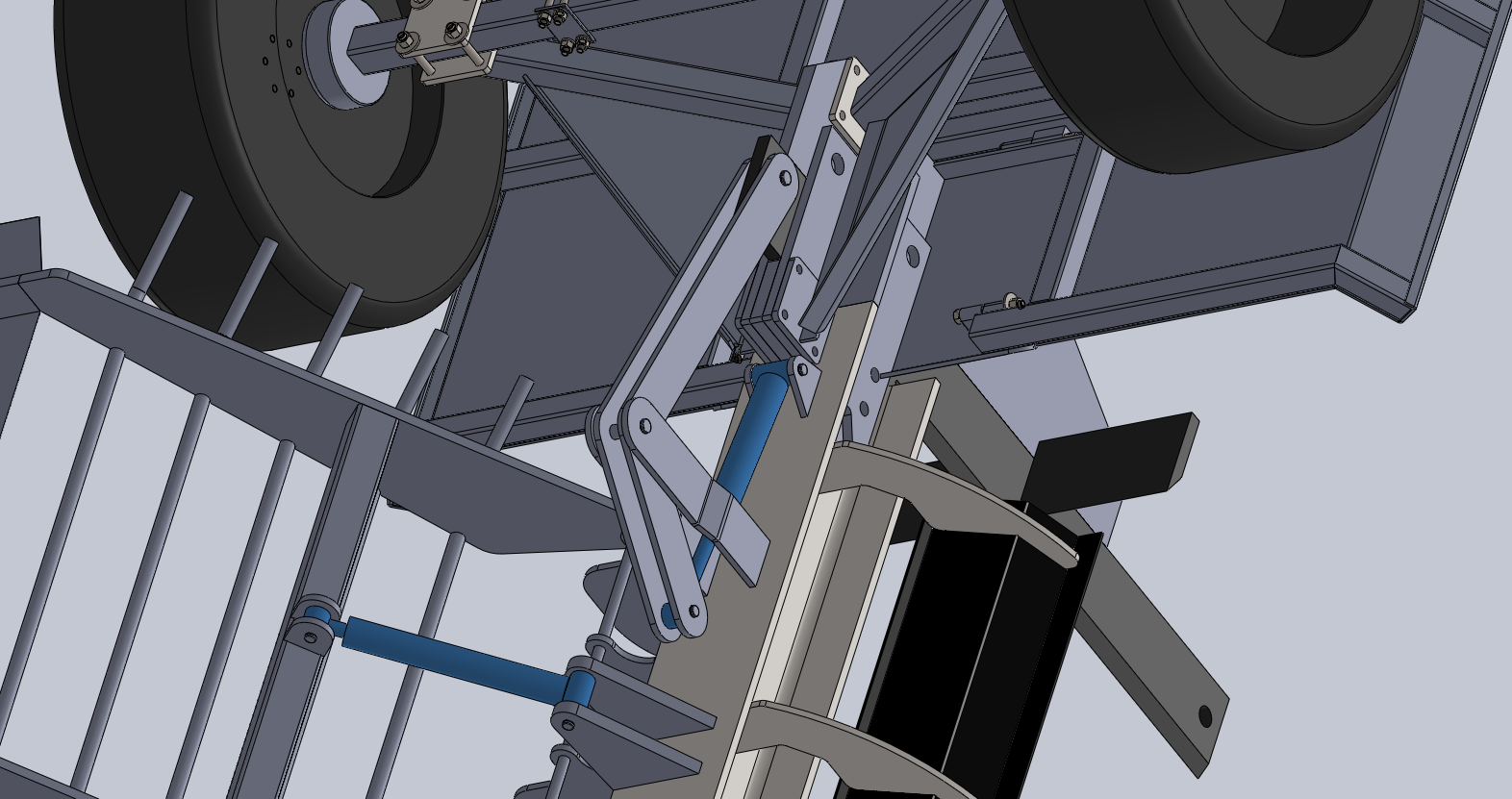

Fein, fein! Aber schau dir mal auf der CAD-Zeichnung die Messerverstellmechanik nochmal an, da bekommst du Probleme! Denn der Winkelförmige Verstellhebel beschreibt am Gelenkpunkt zum Messer eine Kreisbahn, welche bewirkt, das das Messer nur in einen Punkt auf der Stütze aufliegt. Fehlt noch ein kurzes Ausgleichsgelenk. Oder hast du unten im Messer ein waagrechtes Langloch drin, was man nur ned sieht? Das würde meiner Meinung nach schnell ausleiern.

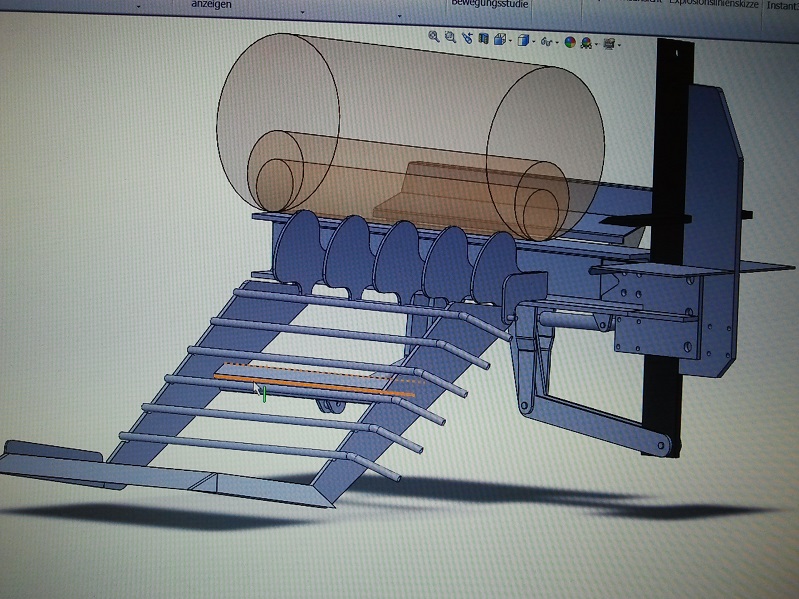

Noch was, Schosi: Screenshots macht man statt mit der DigiCam besser mit <Strg-Alt-Druck>, damit ist der Screen-Inhalt in der <Ablage>,
dann ein Grafik-Programm öffen (z.B. PAINT), Ablage <einfügen>, eventuell bearbeiten (verkleinern) und speichern.
CAD-Zeichnungen und Skizzen etc. erscheinen dann gestochen scharf im Beitrag ...

Adi

A.

ENDE

Danke für die Nachricht.

Ein langloch ist drin, ist quasi nur verdeckt.
Ungesichert wollten wir es nicht lassen, deshalb die Langlochvariante. So ist es dann auch nur eine Schraube. und man kann es wechseln.

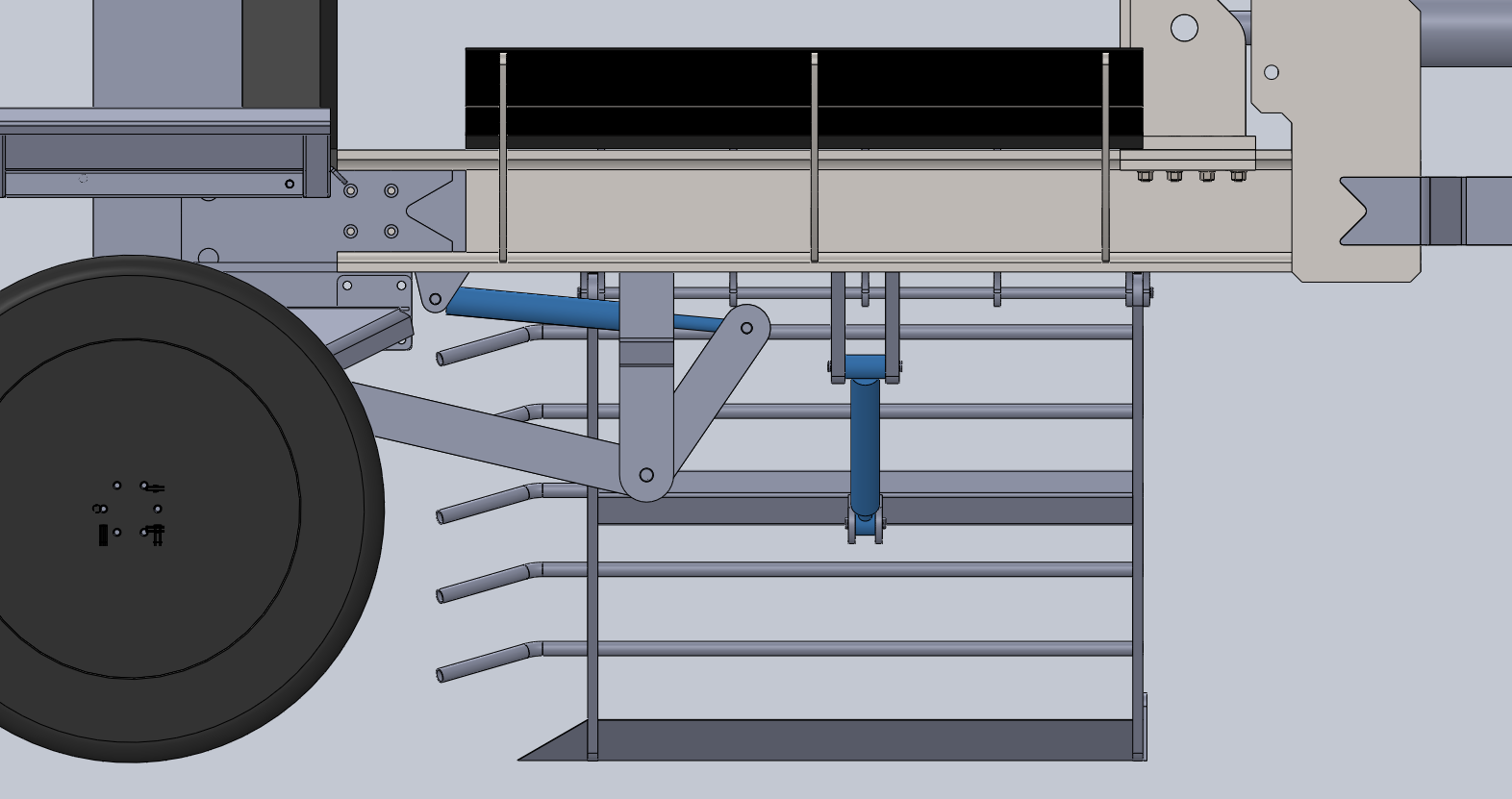

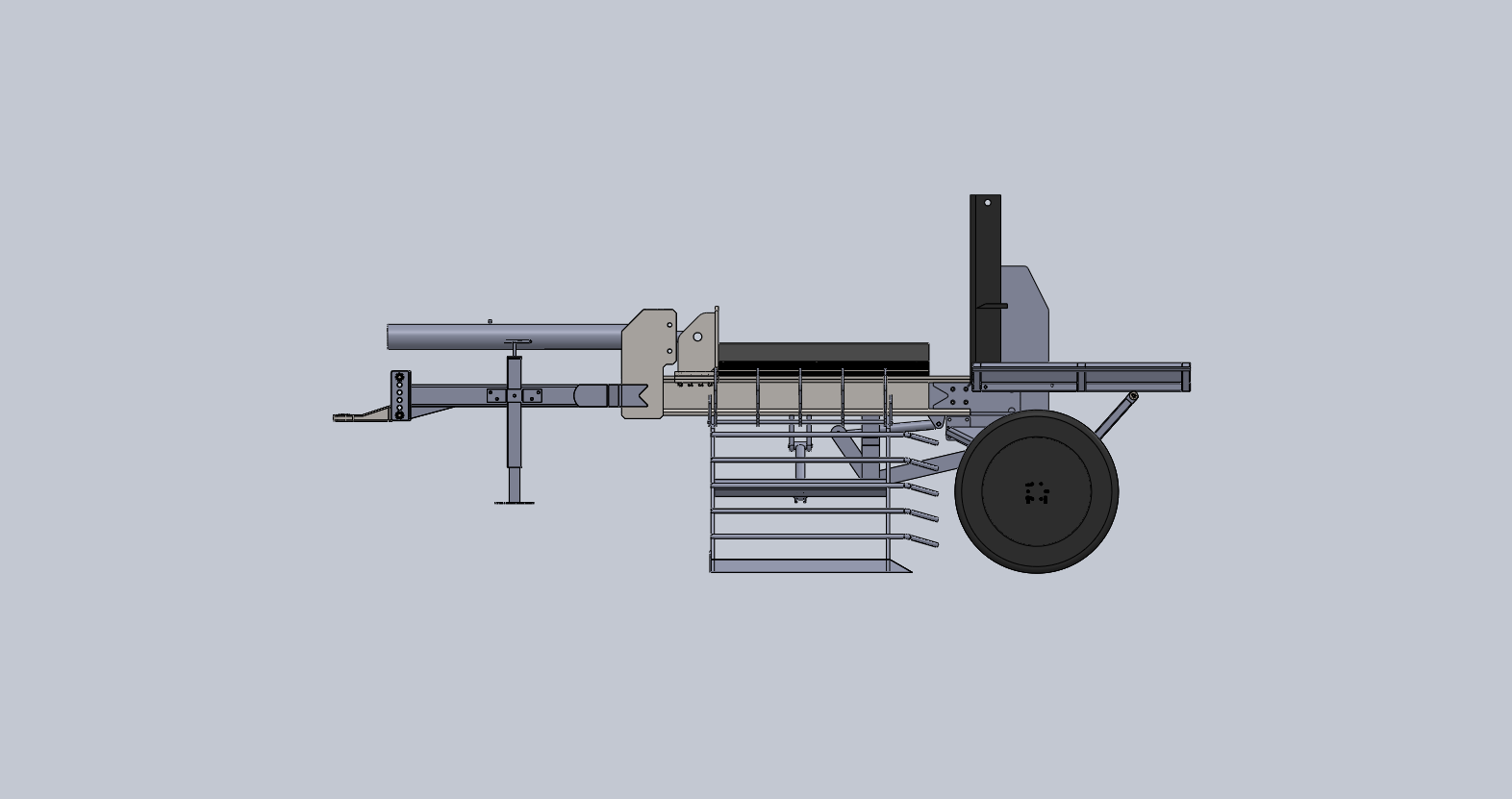

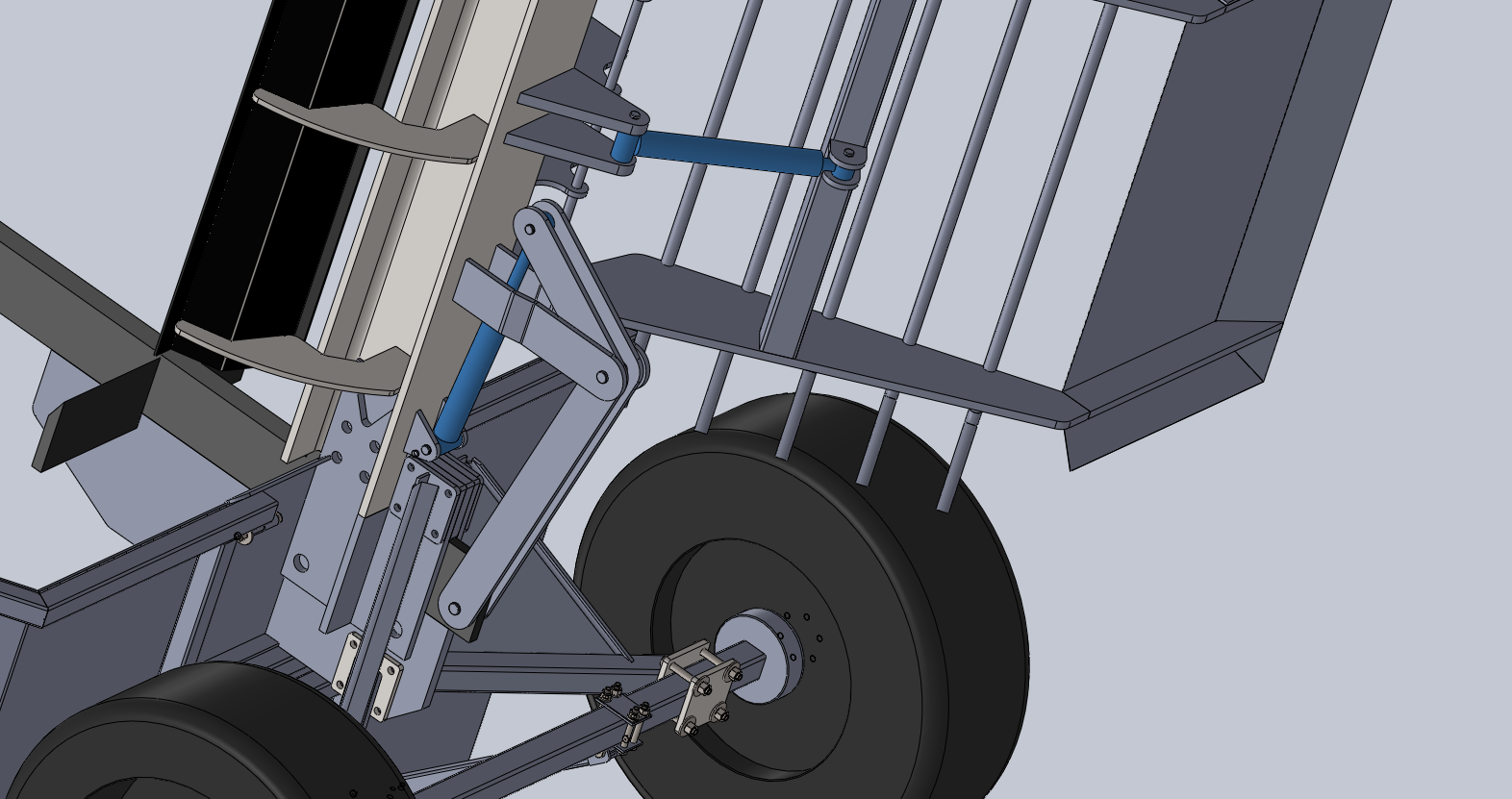

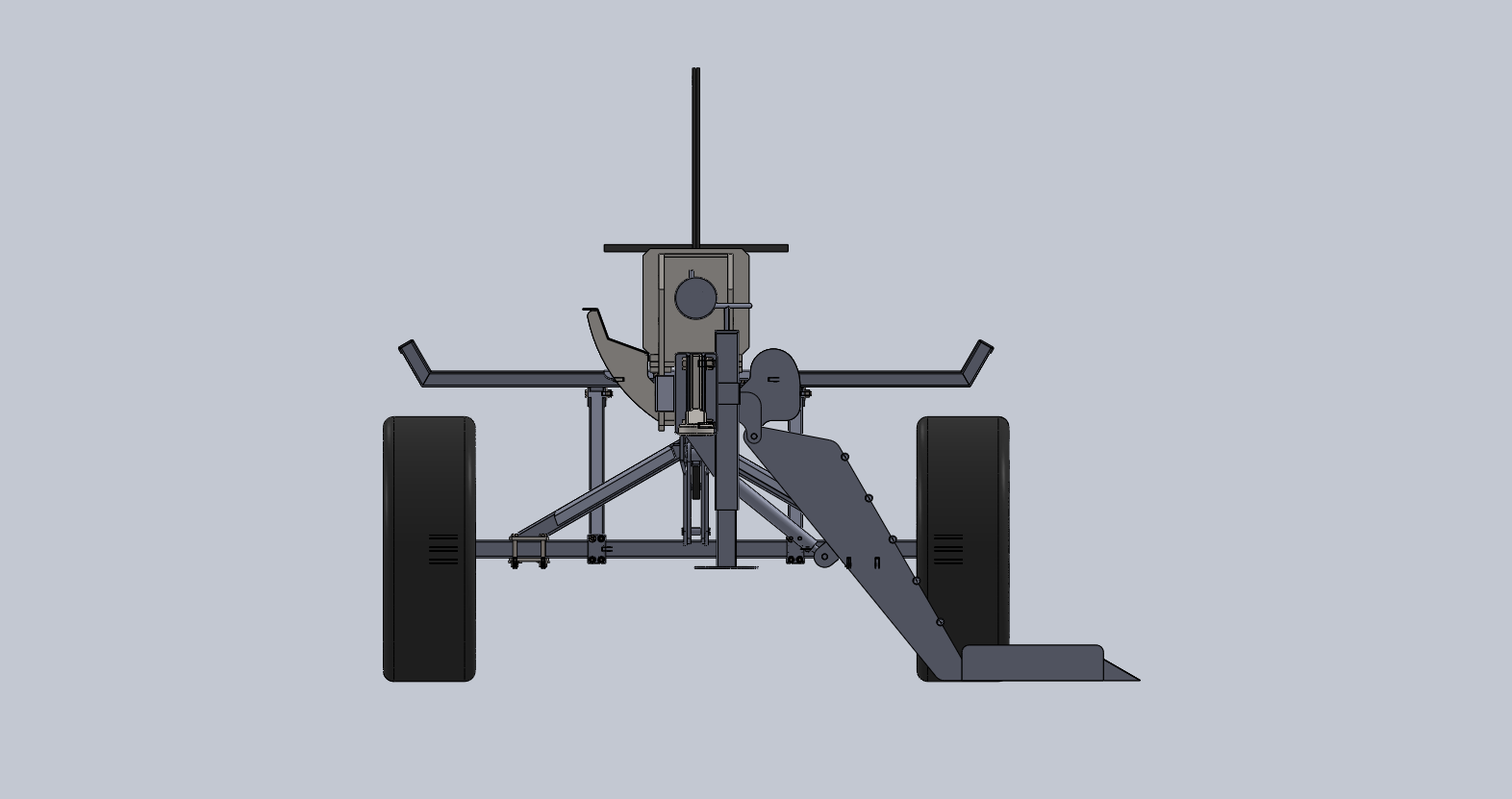

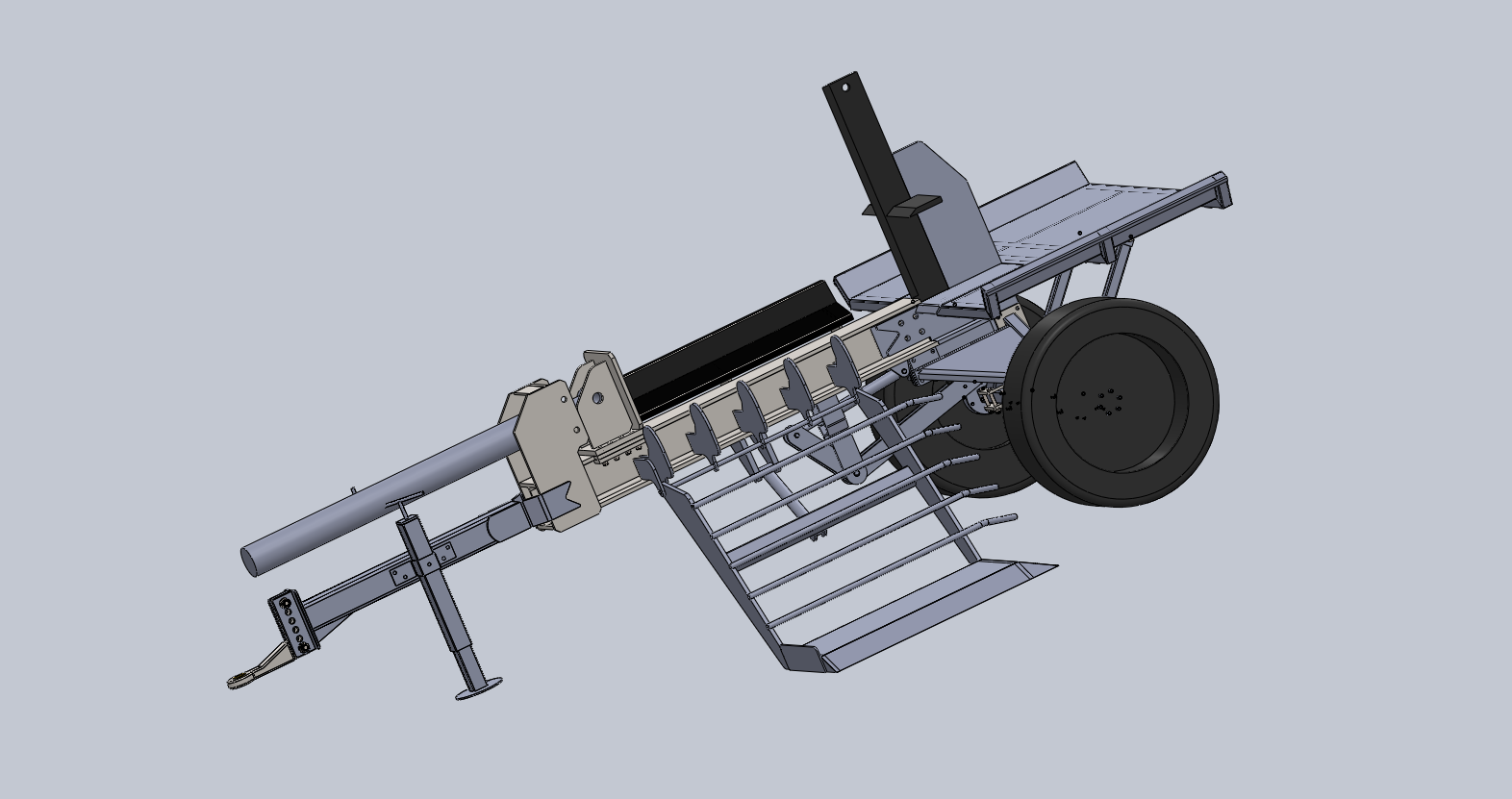

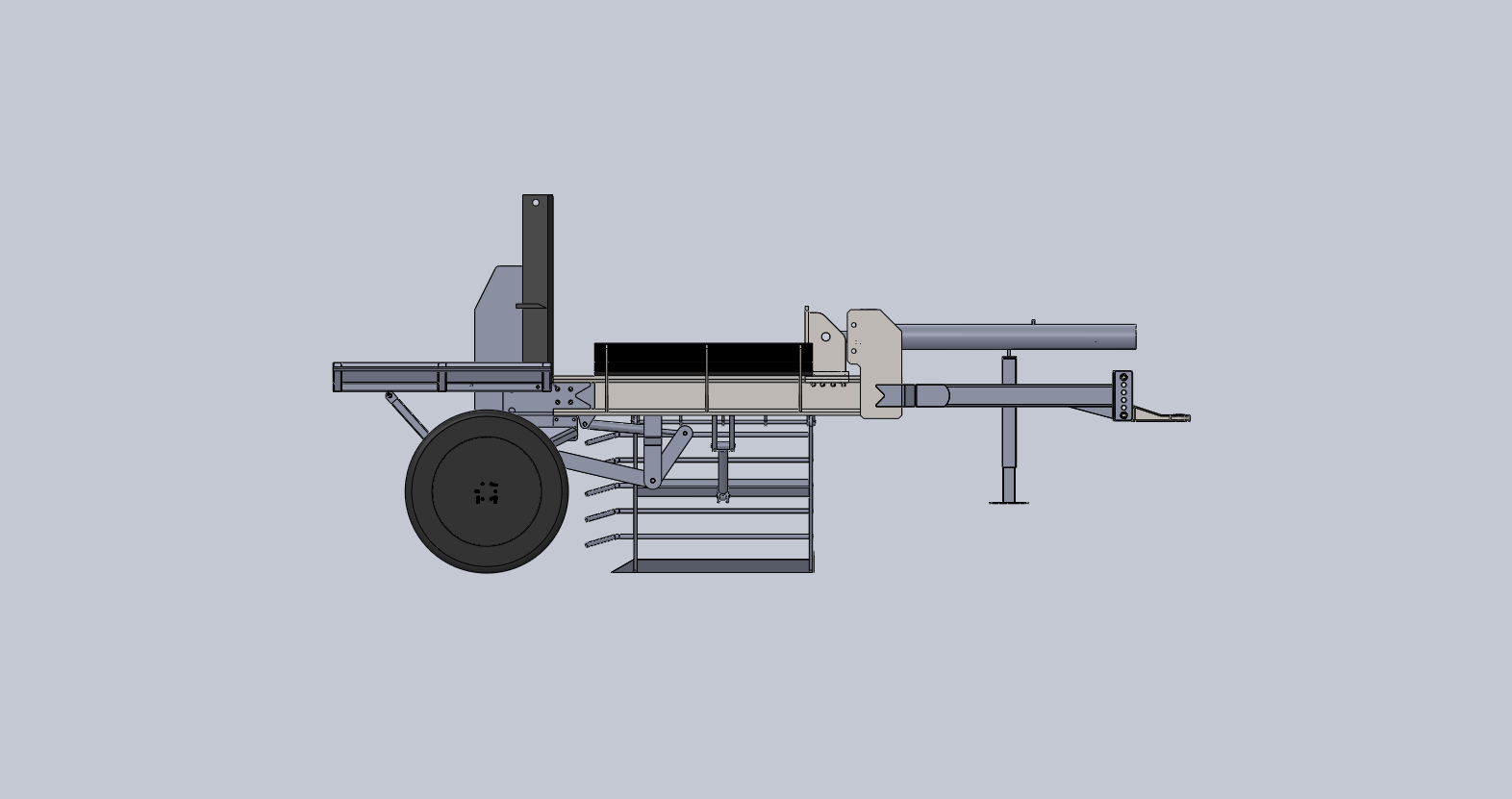

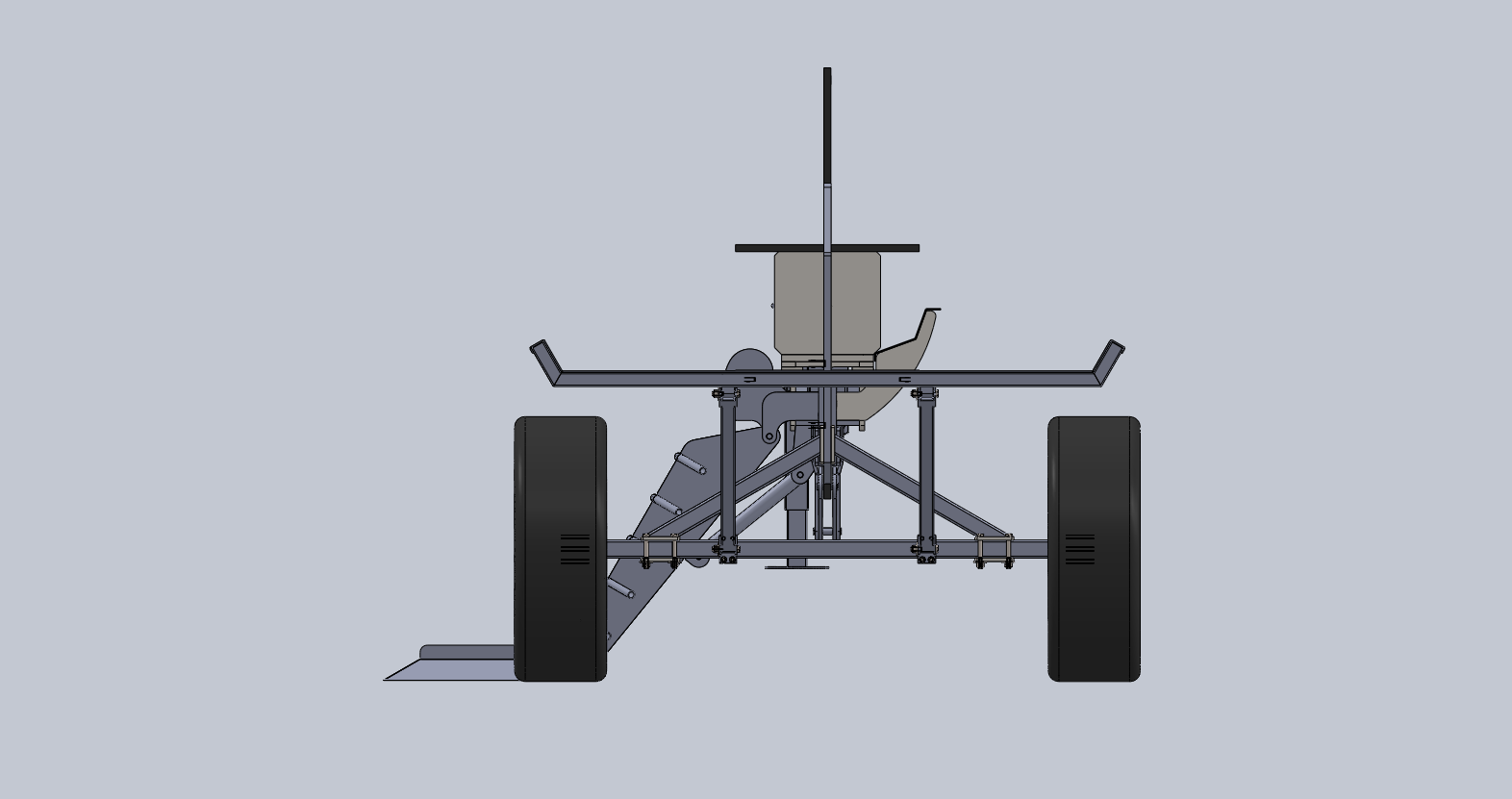

Ich stell mal weitere Screenshots ein:
Und bevor das Gemecker losgeht - der Stützfuß wurde "ausm Kopf" gezeichnet... deswegen ist der noch zu klein.

Die Messerverstellung würde ich komplett anders Bauen.

Bei unserem BGU / Binderberger ( Baugleich) Steht der Zylinder hinter der Verstärkung des Messers und zieht das Messer direkt

Hier auf dem Letzten Bild gut zu erkennen

http://www.google.de/imgres?imgurl=http ... IUBEK0DMB8

Haben wir auch durchgesprochen.

1. etwas weniger Bodenfreiheit
2. Wollen wir ja Herausforderungen beim Berechnen und Konstruieren

WaldbauerSchosi hat geschrieben:Haben wir auch durchgesprochen.

1. etwas weniger Bodenfreiheit
2. Wollen wir ja Herausforderungen beim Berechnen und Konstruieren

Bodenfreiheit ist hier genauso wie bei deiner konstruktion warscheinlich sogar mehr.

Und auch die Bewegung des Kreuzes ist größer als bei deiner Version. Durch diesen Hebel hast du nur soviel Bewegung des Messers wie die Kurve des Hebels (schwer zu erklären) Ich kenne so eine Art Mechanismus vom Binderberger Gigant 40 Mit Rahmen, da ist eine Ähnliche Konstruktion oben drauf.

http://www.google.de/imgres?imgurl=http ... CGoQrQMwFw

Auf dieser Seite sind beide Ansteuerungen nochmal zu sehen. Das erste Bild zeigt die direkte Ansteuerung (hier steht der Zylinder neben dem Kreuz und ist direkt verbunden) Das dritte und vierte zeigen eine Anlenkung oben auf dem Rahmen mit einer ähnlichen Hebelkonstruktion.

Von der Mechanischen Konstruktion her sind wir schon ziemlich fertig. Die einzelnen Festigkeitsnachweise müssen noch erbracht werden

Heute werde ich mich um die Auslegung der Hydraulikkomponenten kümmern und mal einige an Komponenten zusammensuchen.
Werde hier und da einige Fragen haben, weil Hydraulik (noch) nicht mein Spezialgebiet ist.

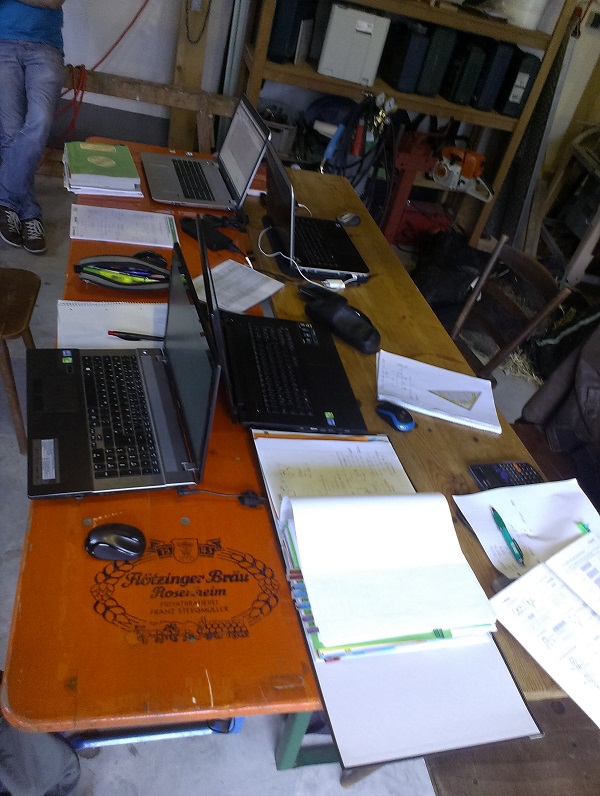

Zwischendurch mal ein Bild unseres "Konstruktionsbüros"

Ich hab hier mal einige Komponenten zusammengestellt.
Was haltet ihr davon, und welche Ventile brauche ich dazu?

Passten die Komponenten an sich so zusammen??

Hydraulikkomponenten Holzspalter Hydrauliktechnik24.de

• Hydrauliköltank mit Filter:
KLICK
mit Filter, Temperatur- und Ölstandanzeige


• Zapfwellengetriebe mit Pumpe:
Klick
60l/min (30ccm) bei 540 U/min
180 bar Druck
Übersetzungsverhältnis 1 : 3,8

• Spaltzylinder:
KLICK
1100mm Hub
100mm Kolbendurchmesser
70mm Kolbenstangendurchmesser

Mit Befestigungsflansch

Besser wäre wohl dieser:
KLICK
mit 120mm Kolbendurchmesser
Leider ohne Befestigungsflansch - kann man den ohne weiteres anschweißen ??

• Zylinder Spaltkreuzverstellung:
KLICK
DW 32/20 -200 mit Querbuchsen (QB)

• Zylinder Stammheber:
KLICK
DW 32/20 -150 mit Querbuchsen (QB)
