Nachdem die Einzelteilzeichnungen nächstes WE hoffentlich fertig sind, verlink ich hier mal ein gutes Thema bzgl. Hydraulik:

schaltplan-doppelpumpe-hydraulik-t95392.html#p1145053

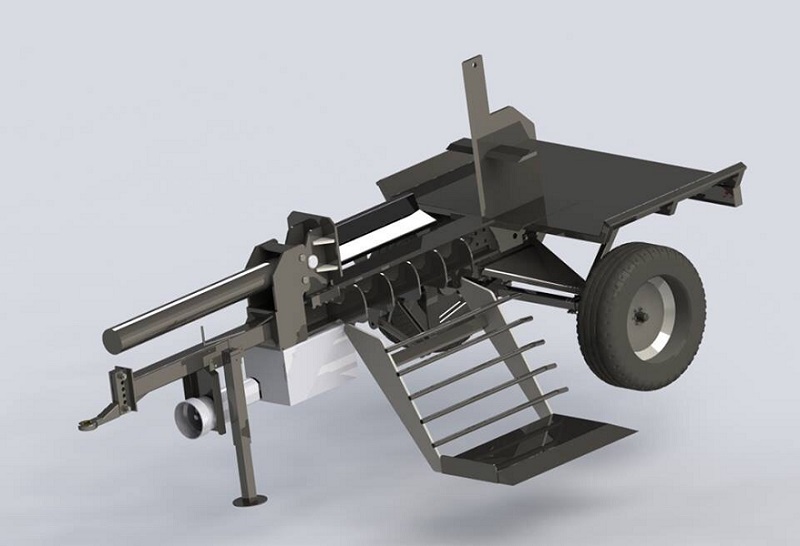

So schaut das Modell momentan aus:
Viel wird sich nicht mehr ändern.

zw. Ablagetisch und Spaltkanal wird noch ein Blech reingebastelt, zum Spaltgut zurückziehen und die Steuergeräte werden noch angebaut.

schick!

Sieht gut aus , aber wenn ich mir die Konstellation Stützfuß und Zylinder anschaue, rate ich dir einen Stützfuß mit Seiticher Kurbel! sonst haust dir nur die Griffel an wenn du Auf/Abkurbelst

Das sollte wohl das kleinere Problem sein

Zum zurückziehen der Holzstücke:
An der Bedienerseite gehts gut, auf der abgewandten Seite eher schlecht. Aber das ist sowieso schlecht, weil da der Stammheber und das Spaltkreuz im Weg ist.

Versuch eine Steigung einzubauen, dann lassen sich die zu großen Stücke leichter zurückziehen. Ich denke so 10°. Der Schwenkarm wird dann zwar schief, aber das schafft CAD schon.
Brennholz Jürgen

Heute hatten wir ein Testat (Lehrer gehen mit uns die Konstruktion am PC durch und hinterfragen alles, um sicherzugehen, dass es auch unsere Ideen sind und nicht die des Internets)

Die Vorstellungspräsentation wurde mit "1" benotet. Hoffentlich das heutige Testat auch.

Die Teile sind nun beim Brennschneider. Formrohre und Stangenmaterial wird die nächsten Tage bestellt und zugeschnitten.
Ende Oktober in den Herbstferien soll das Ding geschweißt werden.

Vielleicht findet sich bis dahin noch Zeit die Hydrauliksachen mal konkret zu rechnen

Theoretiker, kenne ich ne Menge...

Ich jetzt auch

Kugelblitz hat geschrieben:Theoretiker, kenne ich ne Menge...

Da würde ich den Kugelblitz beim Wort nehmen - er ist nämlich jemand der Nägel mit Köpfen macht. Ich bin auch immer verwundert über die vielen schön bunten CAD Zeichnungen - das daraus jemals konkrete Dinge entstehen ist dann doch eher selten. Trotzdem gefällt mir persönlich der Entwurf vom Schosi nicht so schlecht - schauen wir mal wie es dann in der Realität ausschaut.

Lg Ugruza

Was soll das denn jetzt heißen

Vorher:



Nachher:



Lg. Nirox

Ugruza hat ja auch "selten" geschrieben

Im eigenbau-thread gibts von mir euch vorher-nacher bilder. Letzten Februar und aktuell

Die Ferien rücken näher und somit auch das Zusammenschweißen.
Ziel ist es dass Anfang November der Spalter auf der Achse steht und auf eigener Achse umgesetzt werden kann.
Der Ablagetisch ist noch nicht geplant. Druckschlitten und Spaltzylinderaufnahme sollen auch geschweißt werden.

Da die meisten Platten (auch alles Rechteckige, egal ob mit oder ohne Bohrungen) beim Brennschneider sind, müssen wir nur wenige Teile zusägen. Bis auf die Rohre.

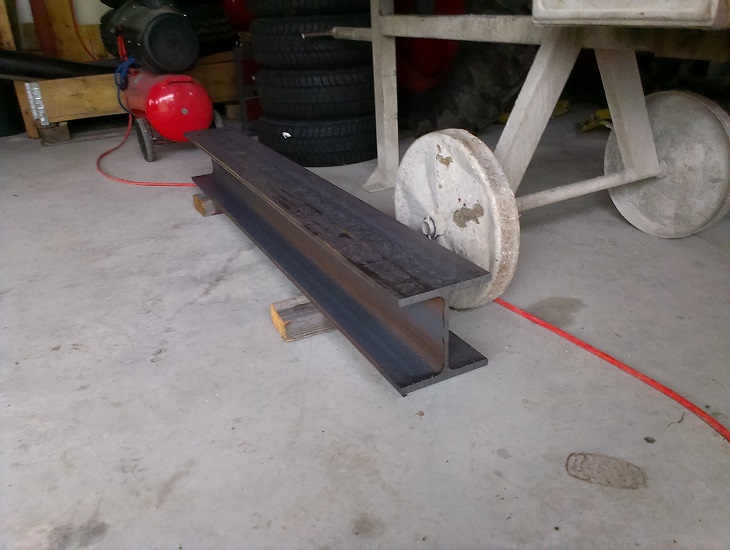

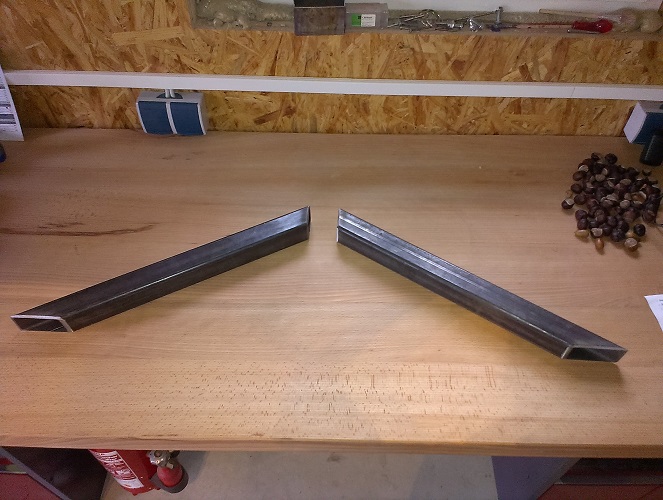

Träger ist auf Länge gekommen. Achsabstützungen hab ich letzte Woche zugeschnitten. Zugdeichsel kann ich am Montag beim Stahlhändler holen.

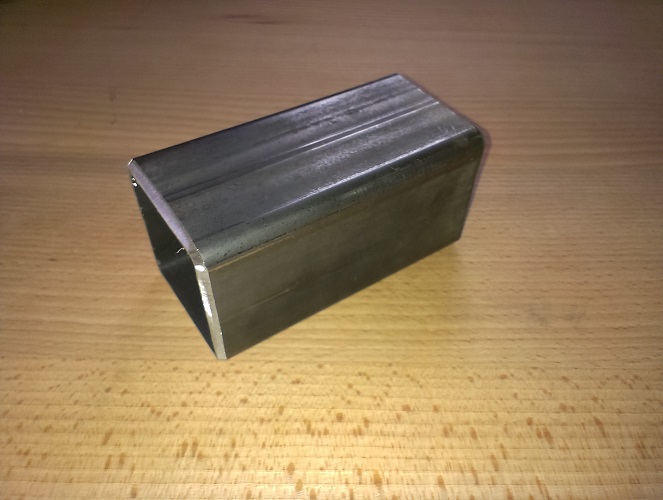

Ein paar Bilder, dass man nicht als Theoretiker durchgeht

Eigentlich wollte ich hier und heute Bilder von den Schweißarbeiten zeigen, aber a) ist der Brennschneider mit den Teilen noch nicht so weit, b) mir heute die Platine am Schweißgerät kaputt gegangen... Ersatz kommt wohl frühestens am Donnerstag. Das waren dann die Ferien
