Re: eigenbau!

von 2biking » Do Okt 03, 2013 12:43

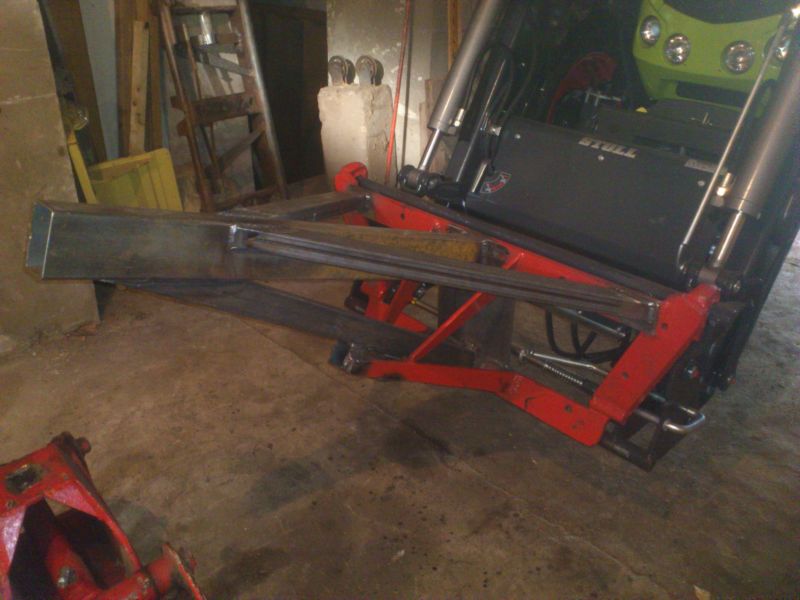

Bin momentan auch am Bau einer Holzzange..
Weitere Bilder folgen natürlich

Zange

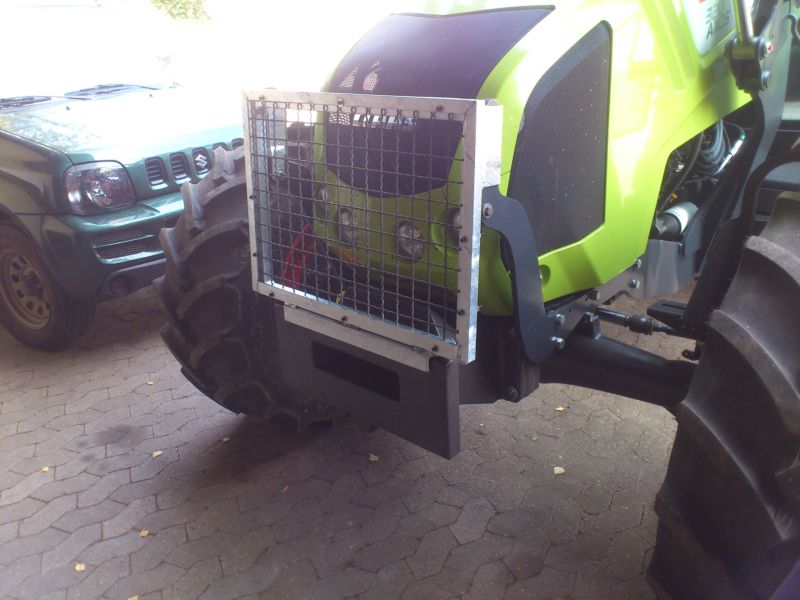

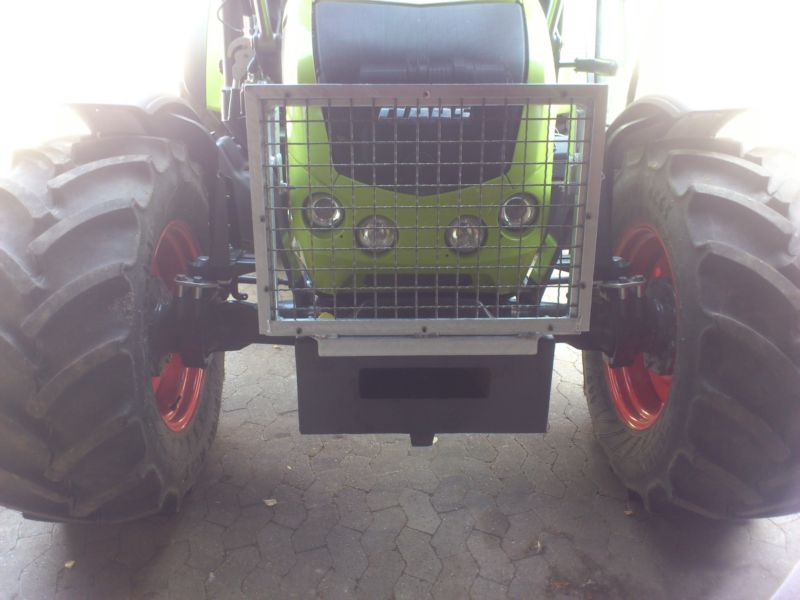

Den Astschutz für die Scheinwerfer etc. habe ich letzte Woche auf die Schnelle zusammengebraten und dann ab zum Verzinken

Wer kann mir verraten, wie ich die Bilder in Miniaturansicht einstelle?! - Erledigt

Gruß und danke!

• Mit Zitat antworten

Re: eigenbau!

von WaldbauerSchosi » Do Okt 03, 2013 18:51

schöne Arbeiten !

frage-wie-stelle-ich-bilder-ein-die-sofort-sichtbar-sind-t60366.html

PS: die Bilder auf max 800 x 600 Pixel verkleinern .

• Mit Zitat antworten

Re: eigenbau!

von 2biking » Do Okt 03, 2013 19:53

Danke dir!

Klappt ja sogar


Gruß

• Mit Zitat antworten

Re: eigenbau!

von WaldbauerSchosi » Do Okt 03, 2013 20:10

Ja klar klappt das sonst hätte ich´s nicht gesagt :-D

• Mit Zitat antworten

Re: eigenbau!

von forstadam » So Okt 06, 2013 21:50

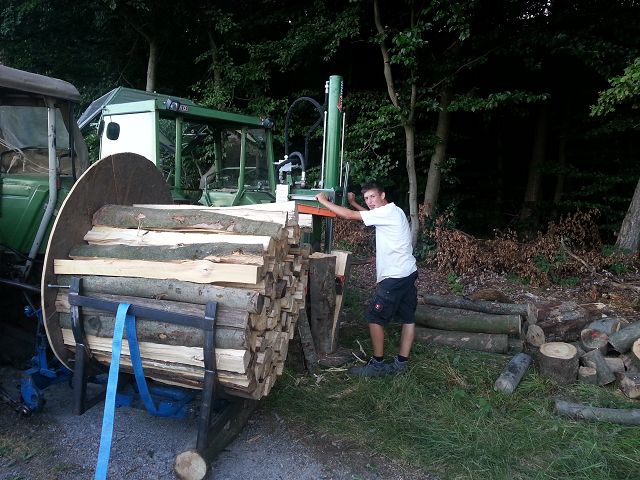

wollte mal mein bündelgerät Eigenbau vorstellen aber die bilder lassen sich nicht hochladen an was konnte es liegen

• Mit Zitat antworten

Re: eigenbau!

von brennholzfan » So Okt 06, 2013 22:09

• Mit Zitat antworten

Re: eigenbau!

von forstadam » So Okt 06, 2013 22:23

alles klar danke dann werde ich morgen nach der Arbeit mal die Fotos hoch laden

• Mit Zitat antworten

Re: eigenbau!

von lodar » So Okt 06, 2013 23:30

Ich hab nun meinen Eigenbau Warnschilder für Waldarbeiten fertig.
Ohne die Mitarbeit vom Forum wäre das Ergebnis nicht so gut geworden!
Sie bestehen aus 3 Teilen und sind so mit wenigen Handgriffen zusammen und wieder auseinandergebaut.

Zutaten:

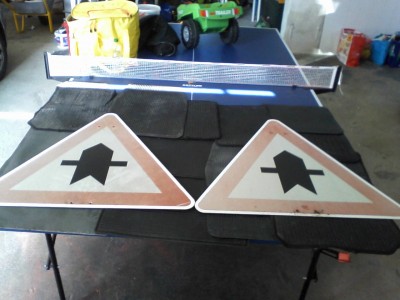

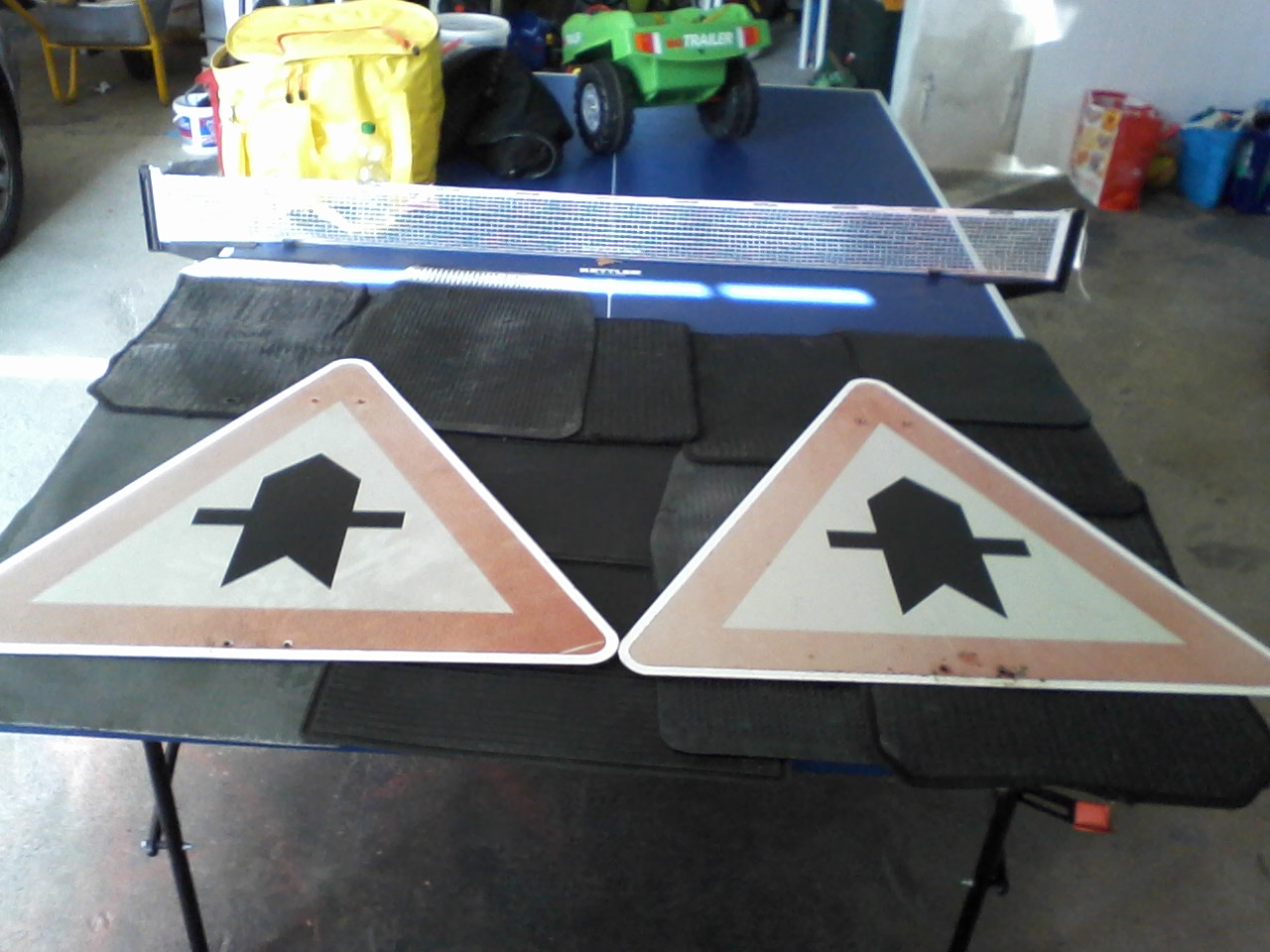

alte Verkehrsschilder

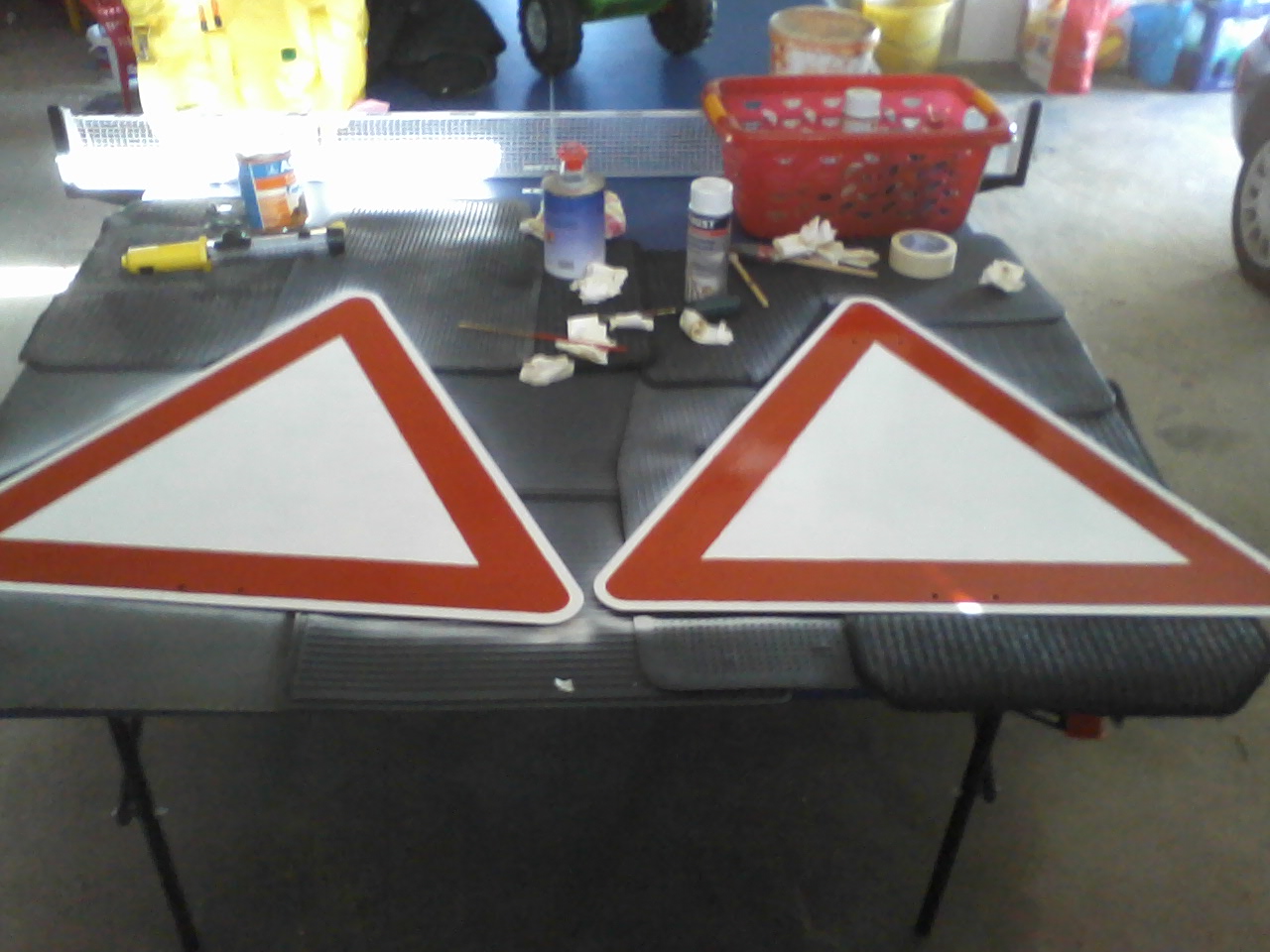

mit Heizkörperlack und Fendtfelgenrot neu lackiert

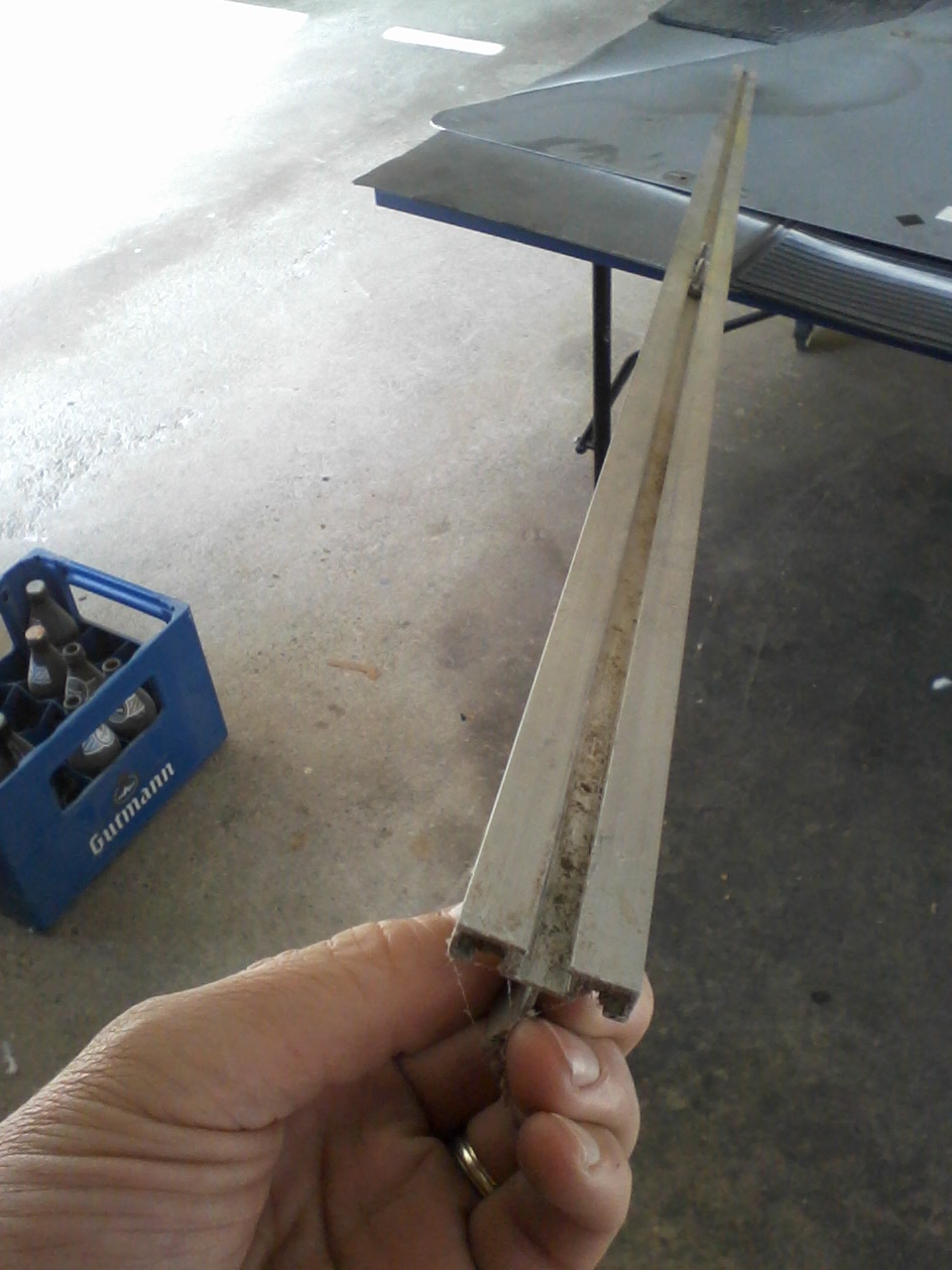

alte Aluleisten von einem Gewächshaus mit T-nut und 8 Stück M6 Maschinenschrauben, Beilagscheiben und Flügelmuttern

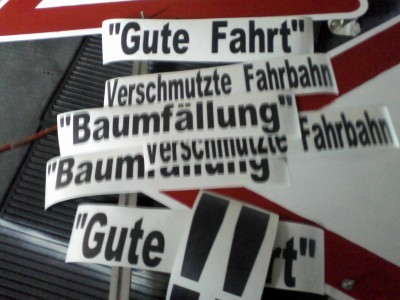

einige Schriftfolien von einem Schneideplotter
Robs97 sei Dank

Und Reste von Rollokastendeckeln für die Extrabeschriftung
(In der Phase häts auch noch einen Vogelnistkasten gegeben! :-)

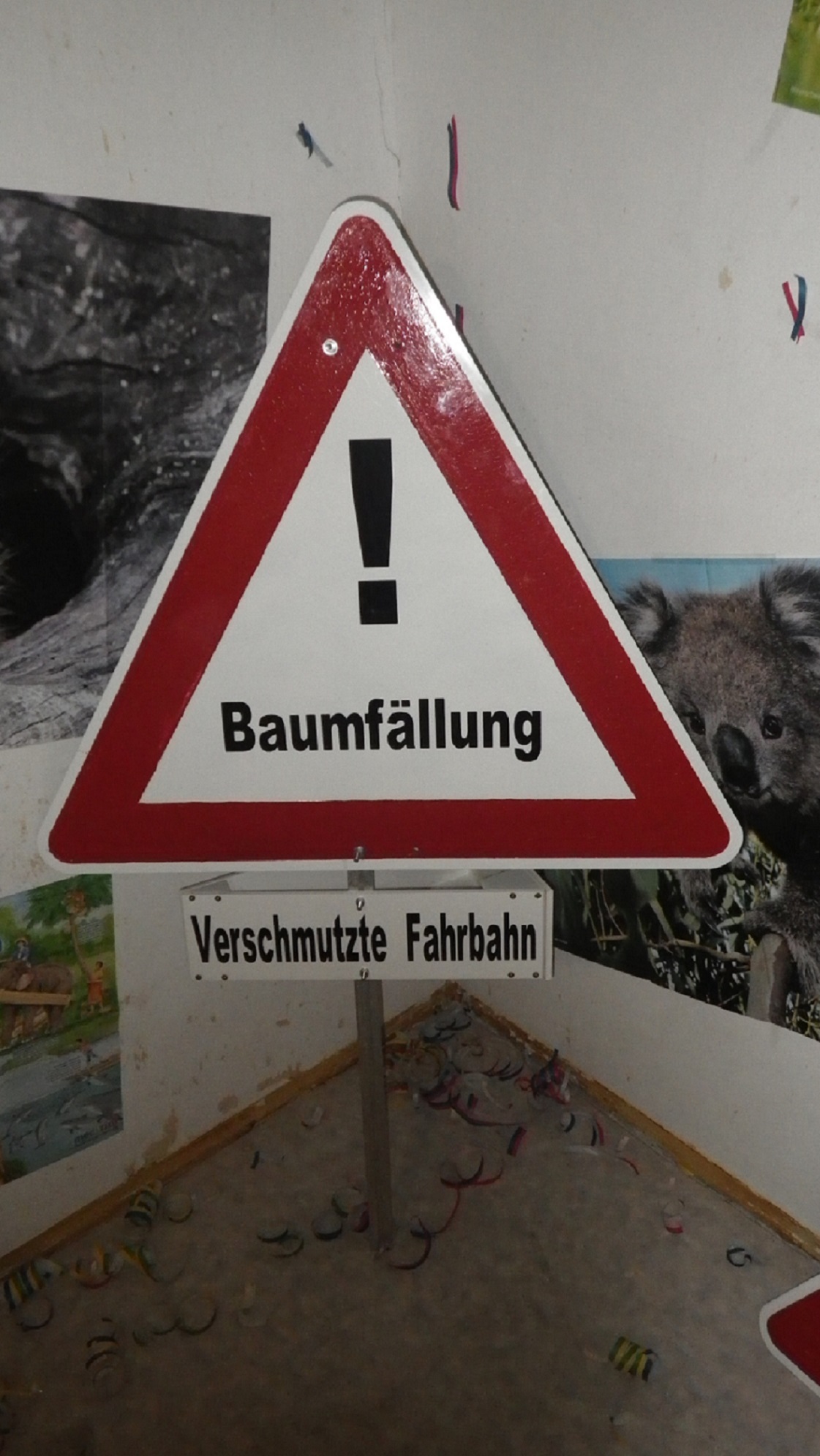

Vorderansicht

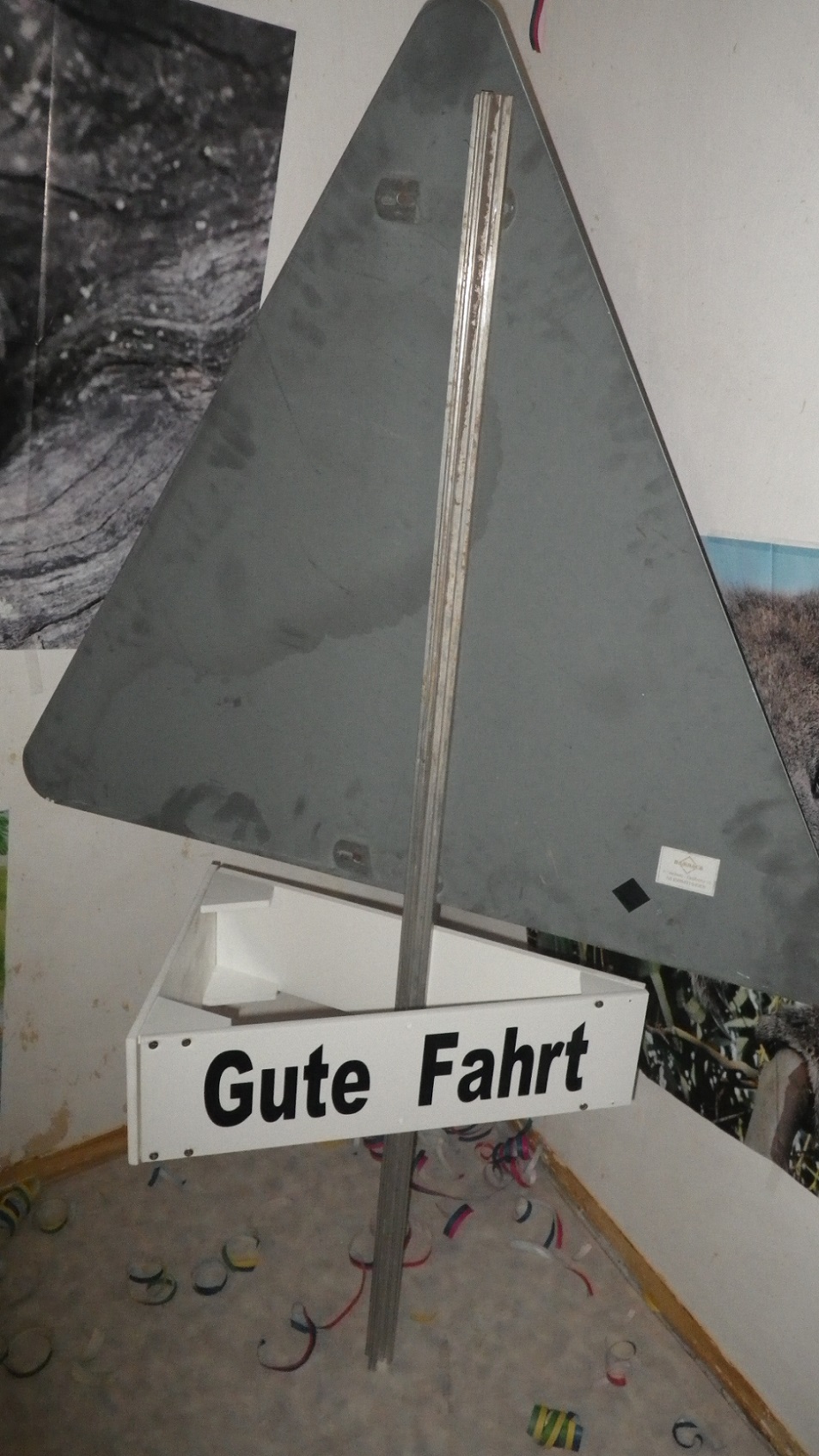

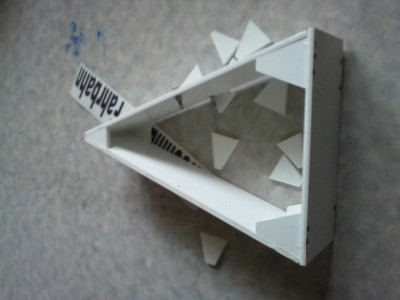

von Hinten

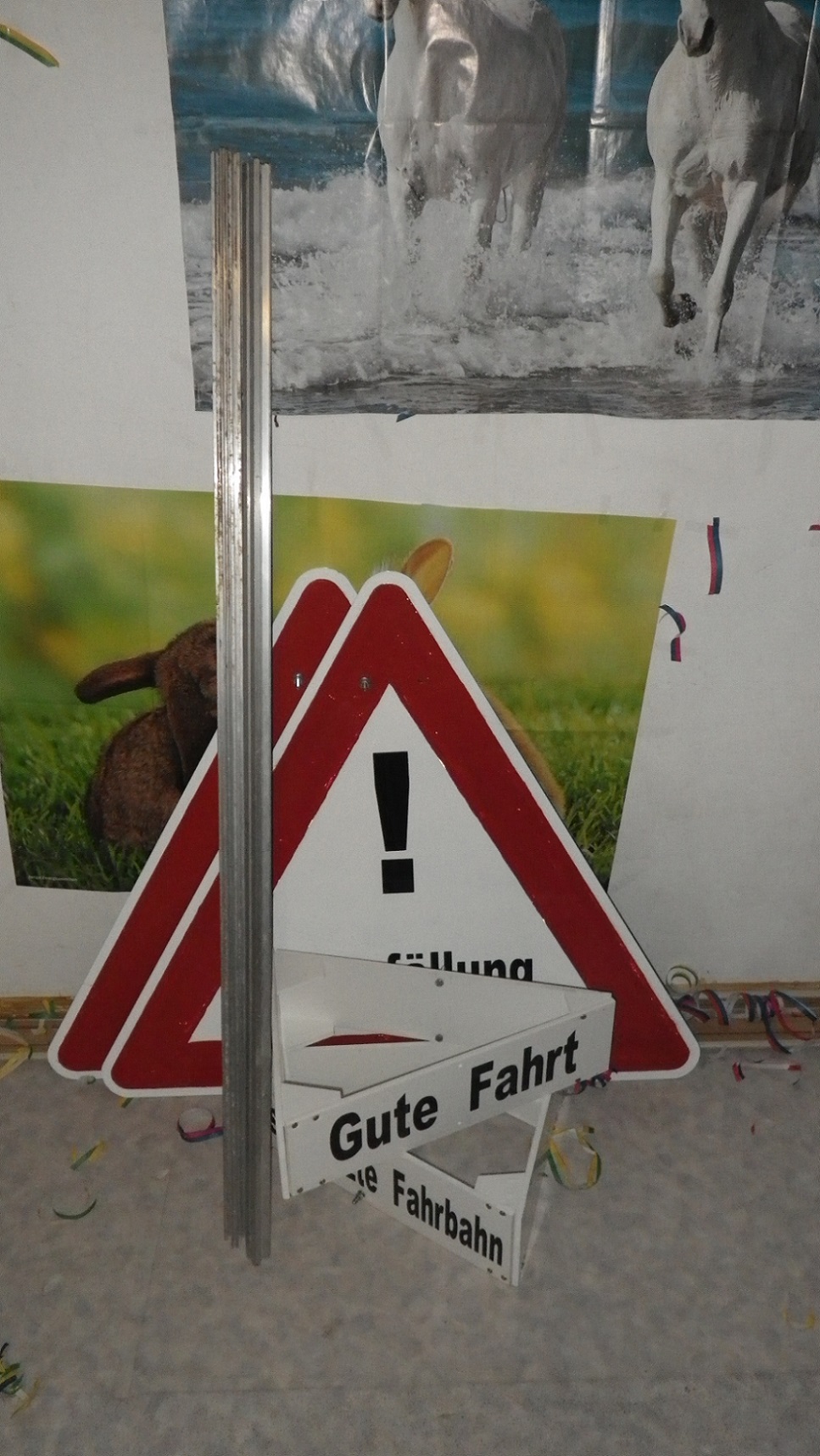

Und so im zerlegten Zustand

Durch die T-nuten-verschraubung kann ich die Schilder flexibel positionieren und sehr schnell zerlegen und wieder zusammenstecken. So ist dann auch der Transport kein Problem mehr.
Die Dreiecksform ist entstanden daß die Vorder und die Rückseite Gleichzeitig etwas schräg zur Straße gedreht sind und gleichzeitig hab ich vor das dreieck über die Straßenpfosten zu stecken.

• Mit Zitat antworten

Re: eigenbau!

von Floki » Mo Okt 07, 2013 5:33

• Mit Zitat antworten

Re: eigenbau!

von Memole » Mo Okt 07, 2013 19:49

Hallo
nach einem halben Jahr die fast fertige Seilwinde

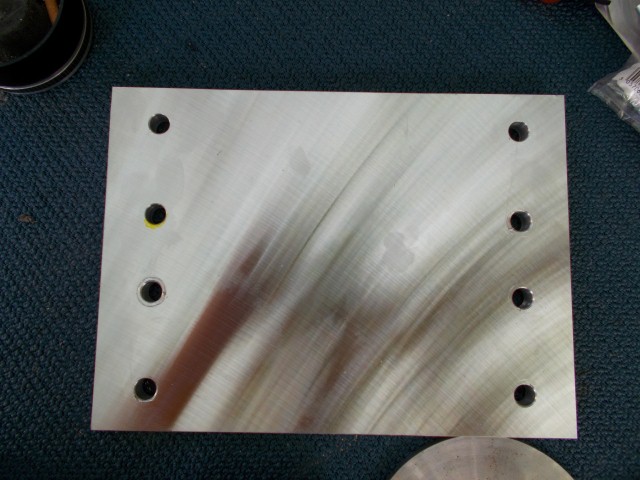

Grundplatte

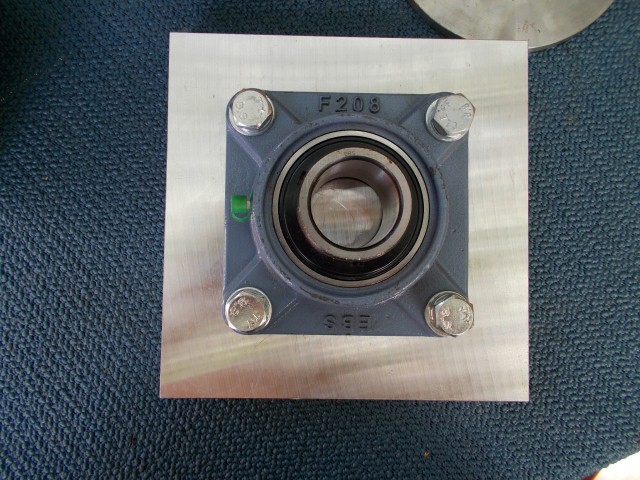

Flanschlager auf Seitenteil

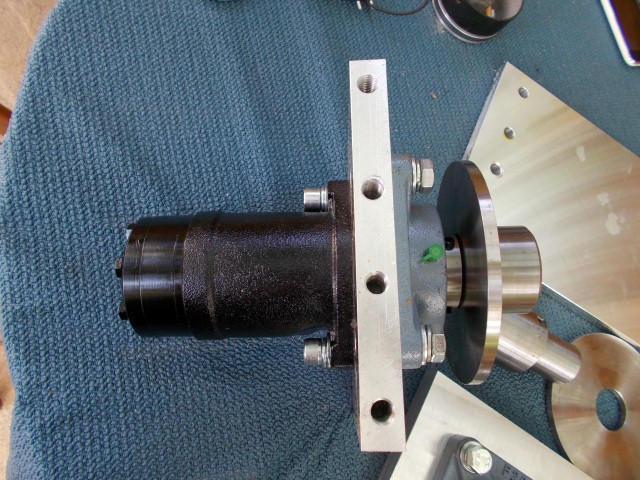

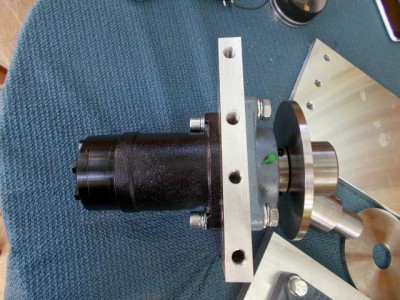

Motor auf Seitenteil

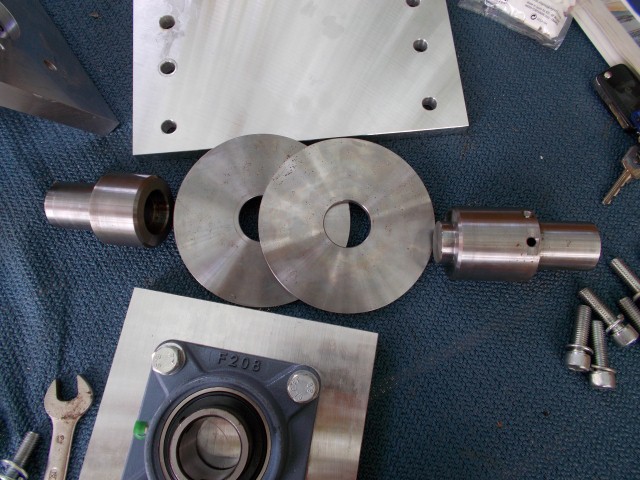

Wellenverbindungselemente und Trommelscheiben

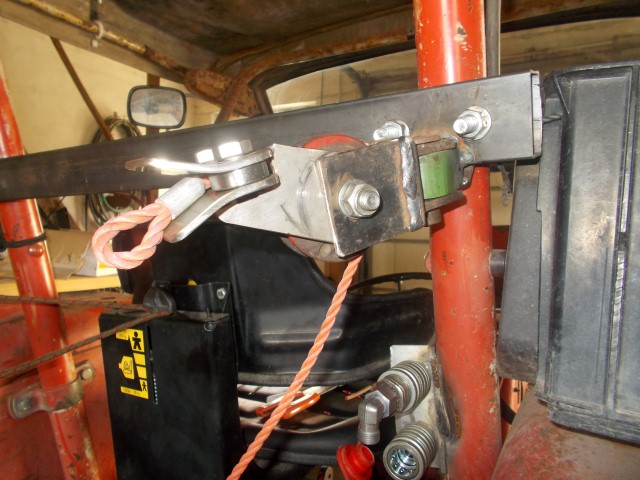

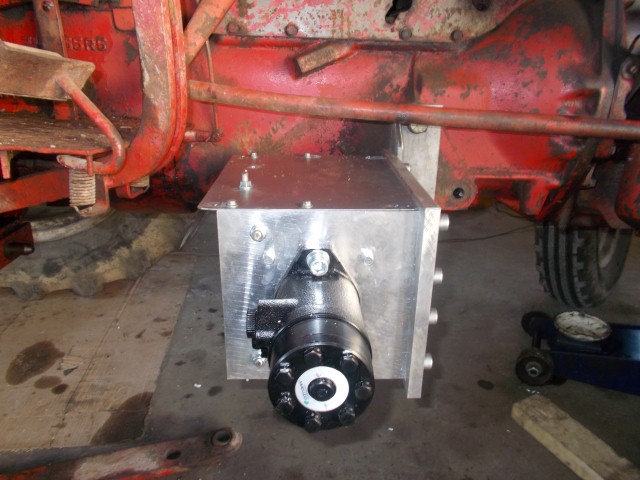

Seilwinde am IHC

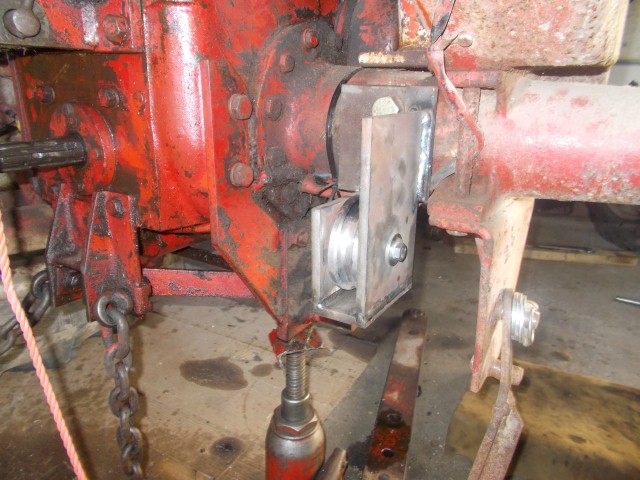

Umlenkrolle

Bei diesem Teil ein Dank an abu_moritz

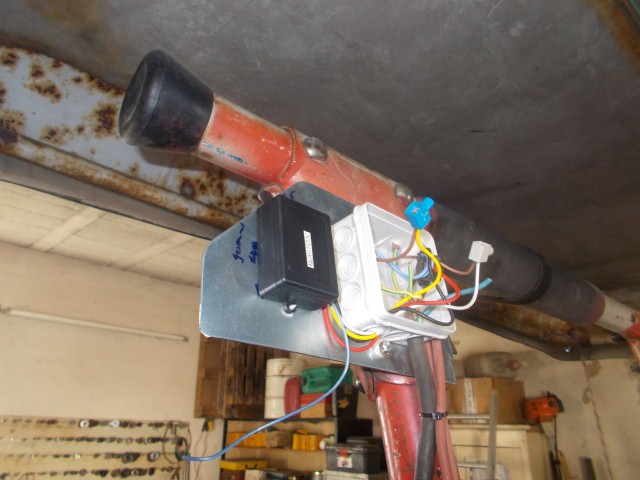

Funkempfänger

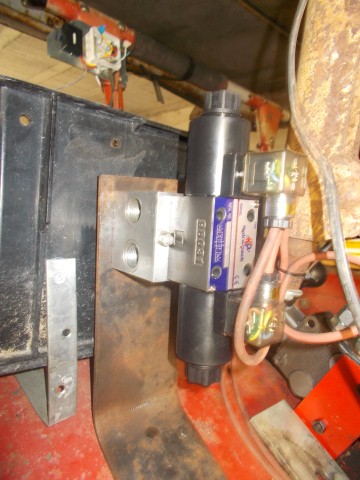

4/3 Magnetventil

Ja Ich hoffe das Morgen meine Schläuche und Drahtseil da sind (war eigentlich für Heute geplant )

Jetzt gönne Ich mir vielleicht auch

Gruss Memole

• Mit Zitat antworten

Re: eigenbau!

von Memole » Mo Okt 07, 2013 20:01

• Mit Zitat antworten

Re: eigenbau!

von forstadam » Sa Okt 12, 2013 18:38

Dateianhänge

• Mit Zitat antworten

Re: eigenbau!

von 2biking » Mi Okt 16, 2013 20:21

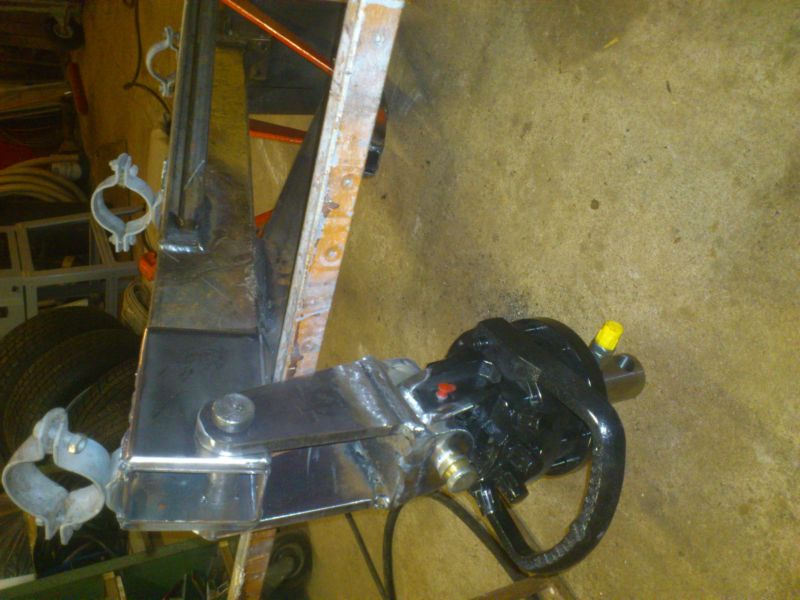

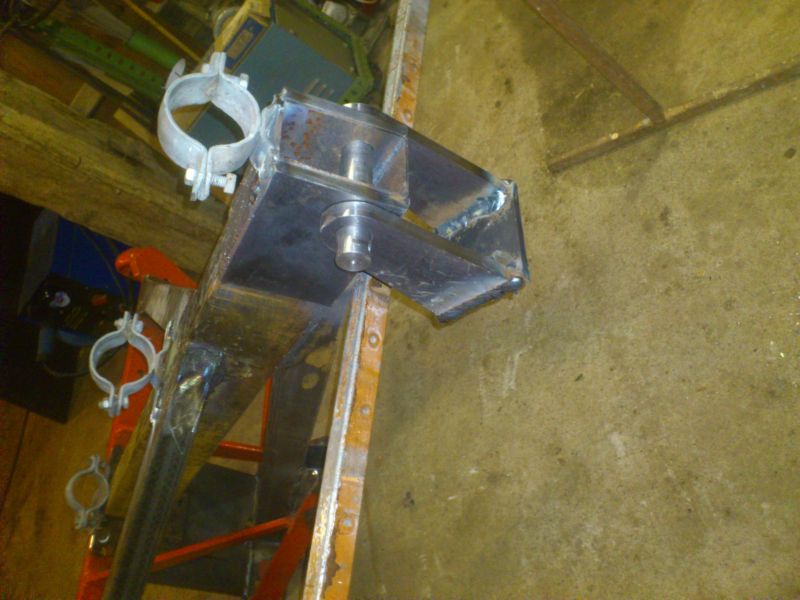

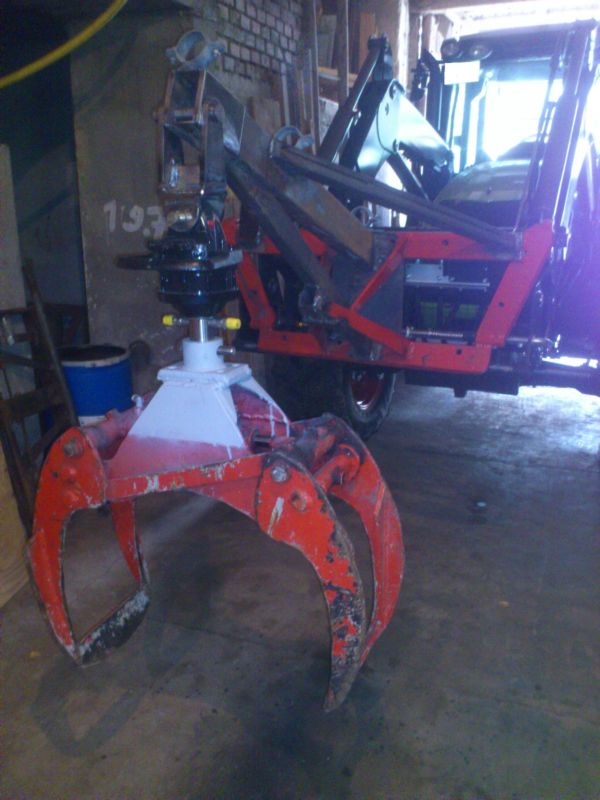

An meiner Zange ging es auch ein wenig weiter...
hier die Bilder:

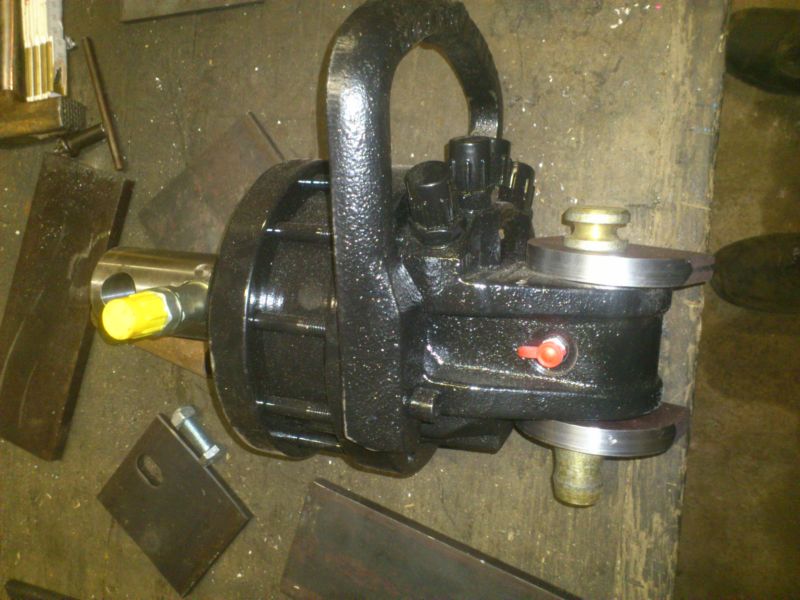

Das neuste Spielzeug ist eingetroffen ..

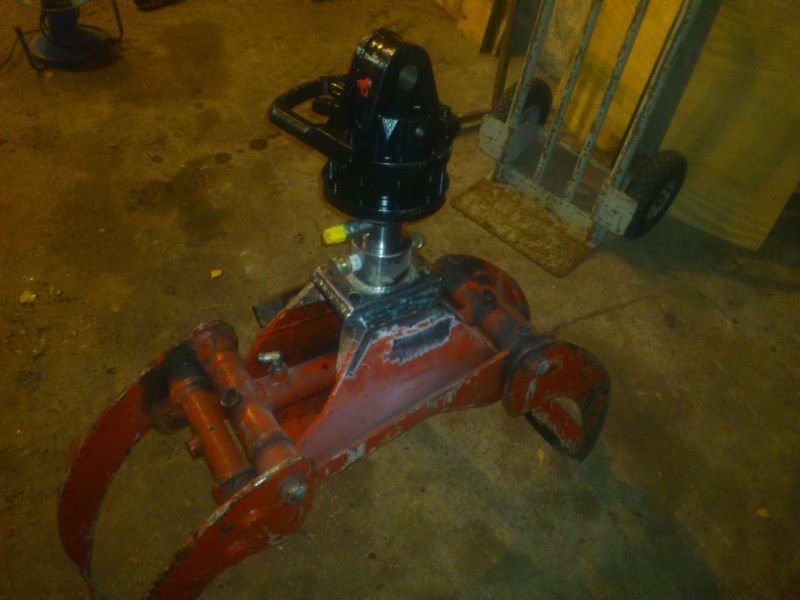

die erste Anprobe....

jetzt kommen nur noch Abstellfüße dran, ne Frontplatte damit das Trägerrohr geschlossen ist, danach werde ich das ganze Teil noch Sandstrahlen und dann gut lackieren.
Achja, Hydraulikschläuche kommen natürlich auch noch

Schön Abend noch

@lodar:
Schöne Absperrschilder, produzierst vll du mehr von denen?

• Mit Zitat antworten

Re: eigenbau!

von lodar » Do Okt 17, 2013 7:10

2biking:
danke, mir reichen 2.
Jetzt gehts erst mal in den Wald aber ohne Schilder, 95% meines Waldes ist zum Glück nicht an Straßen.

• Mit Zitat antworten

Re: eigenbau!

von brennholz jürgen » Do Okt 17, 2013 18:39

Dateianhänge
