Moin,

ich hätte da noch ein kombiniertes Miststreuer/Kratzbodengetriebe.

Bei Interesse PN

Dieter

Fiat500DT hat geschrieben:Ist es evtl sinnvoll statt einem Blechboden eine Rollenbahn als Unterbau zu verwenden.

Ich würde einen Blechboden draufmachen. Wenn du einen Rollenboden drauf machst, kannst du das Förderband zwischen den Rollen durchstechen. Ich weiß ja nicht, was du da fahren willst, aber wenn da so Zeug ala Brennholz drauf soll, ist das wohl nicht dauerhaft, außer du nimmst 2cm dickes Band. Ich hab bisher nur mal nen 650er Bandit gesehen, ich meine nicht, dass das Band da sonderlich dick war... Übertrieben gesagt mehr LKW Plane als Förderband.... Das Teil ist an sich genial, nur muss man auch drandenken, den zurück laufen zu lassen, sonst steht wieder der Bagger bei der Biogase und muss ausladen helfen.... Wenn du das Abladen via Zapfwelle löst, kannst du per Hydromotor zurückziehen, das ist unterm Strich wahrscheinlich günstiger zu lösen, ein altes Miststreuergetriebe mit entsprechender Untersetzung und Stabilität sollte sich für kleines Geld finden lassen und auch schneller gehen, als es die (Fiat-) Hydraulik erlaubt. Der hydr. Kratzboden ist bei eher kleinen Zugfahrzeugen meist ne eher lahme Sache....

Na, wenn man vom Teufel spricht....

Grüße

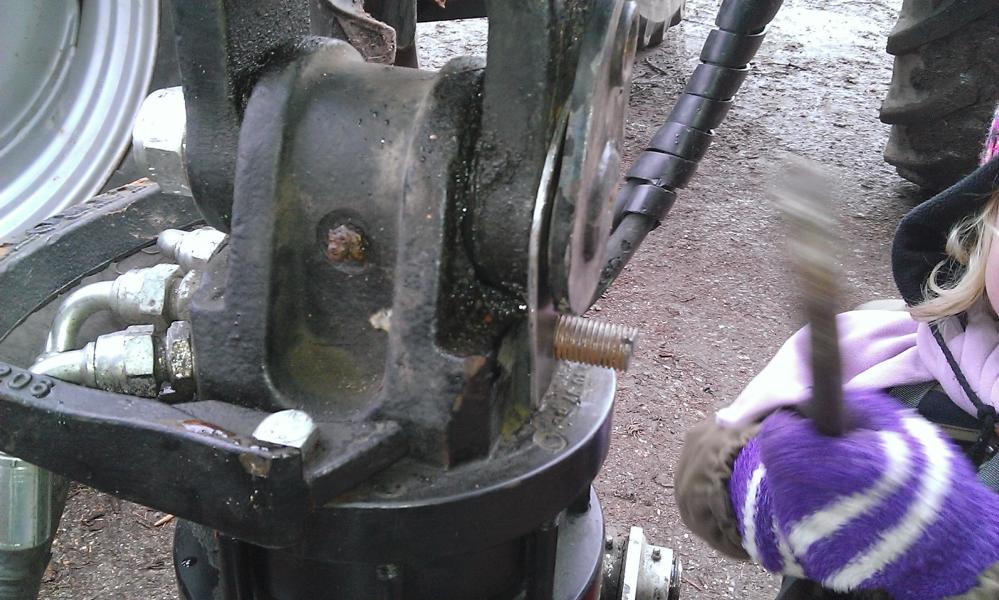

Pendelbremse als Eigenbau,
Blech in form geflext und zwischen Blech und Bolzenblech eine Tellerfeder eingelegt.
Erster Test --> top !!!

Werde ggf. bei passender Zeit und nach einigen Testverladungen die Bremse etwas nacharbeiten.



Marco und Helferin Anna

Marco + Janine hat geschrieben:Pendelbremse als Eigenbau,
Blech in form geflext und zwischen Blech und Bolzenblech eine Tellerfeder eingelegt.
Erster Test --> top !!!

Werde ggf. bei passender Zeit und nach einigen Testverladungen die Bremse etwas nacharbeiten.


Marco und Helferin Anna

Hi Marco,

gute Idee.

Bei meinem ersten Ladekran hatte ich auch so ein Blech eingebaut. Das war aber kein Stahlblech sondern irgendwie eine Kupferlegierung.

Gruß Hackschnitzel

Is jetzt erstmal der Testlauf....

Jetzt gibt es von mir auch wieder mal was zu sehen

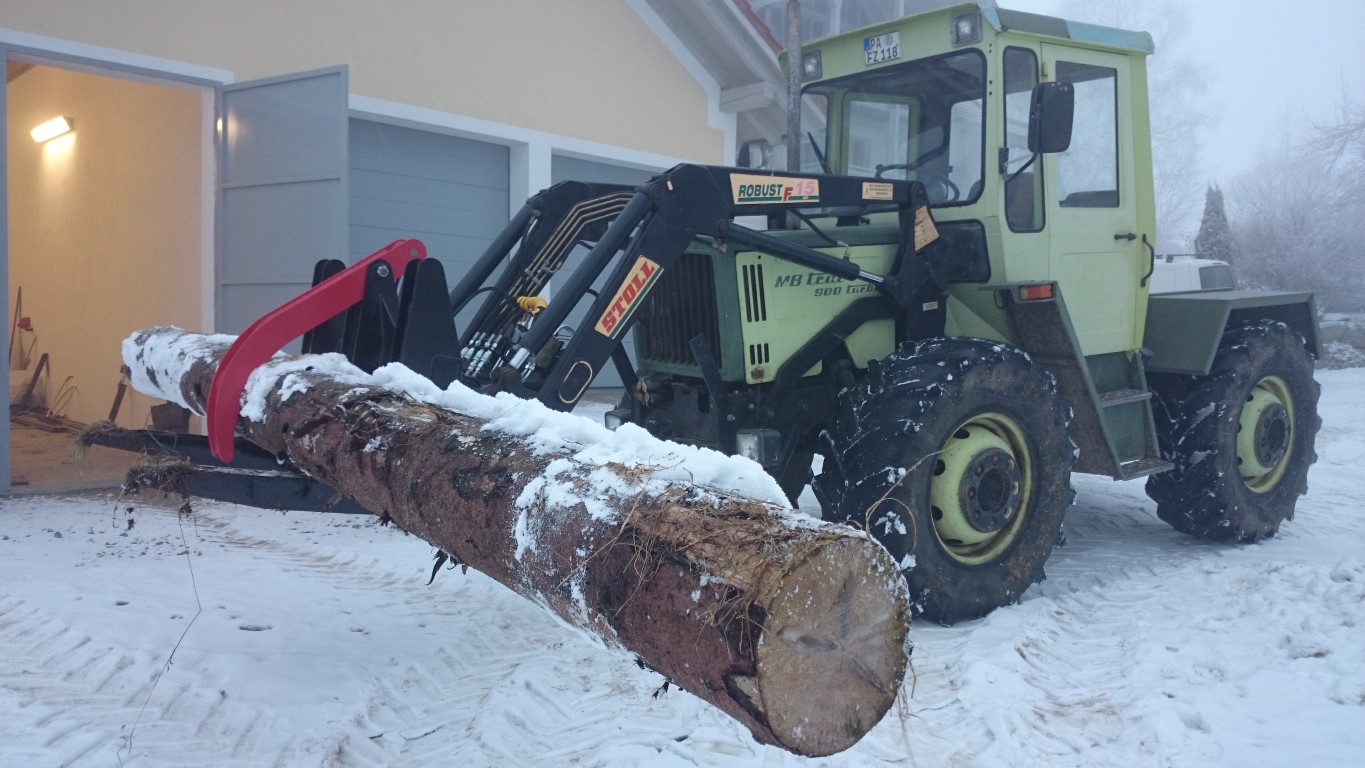

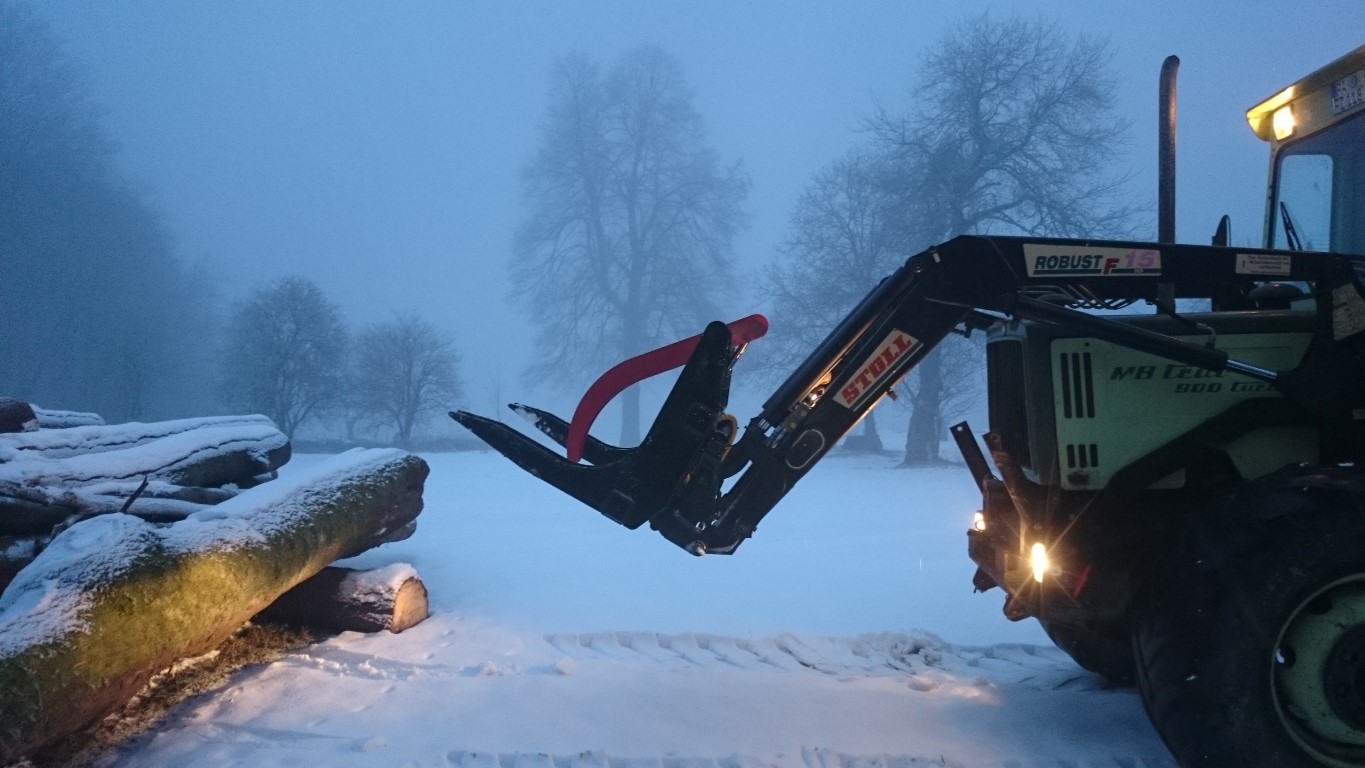

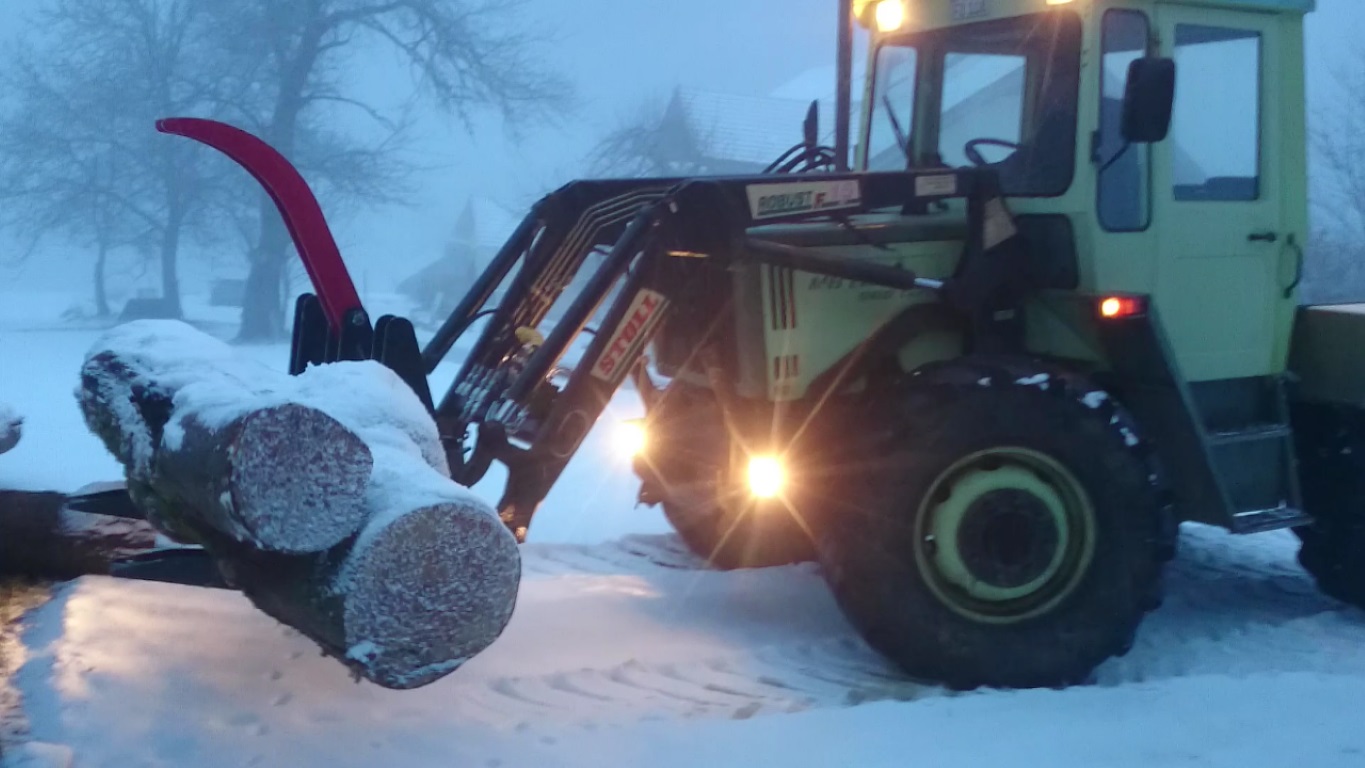

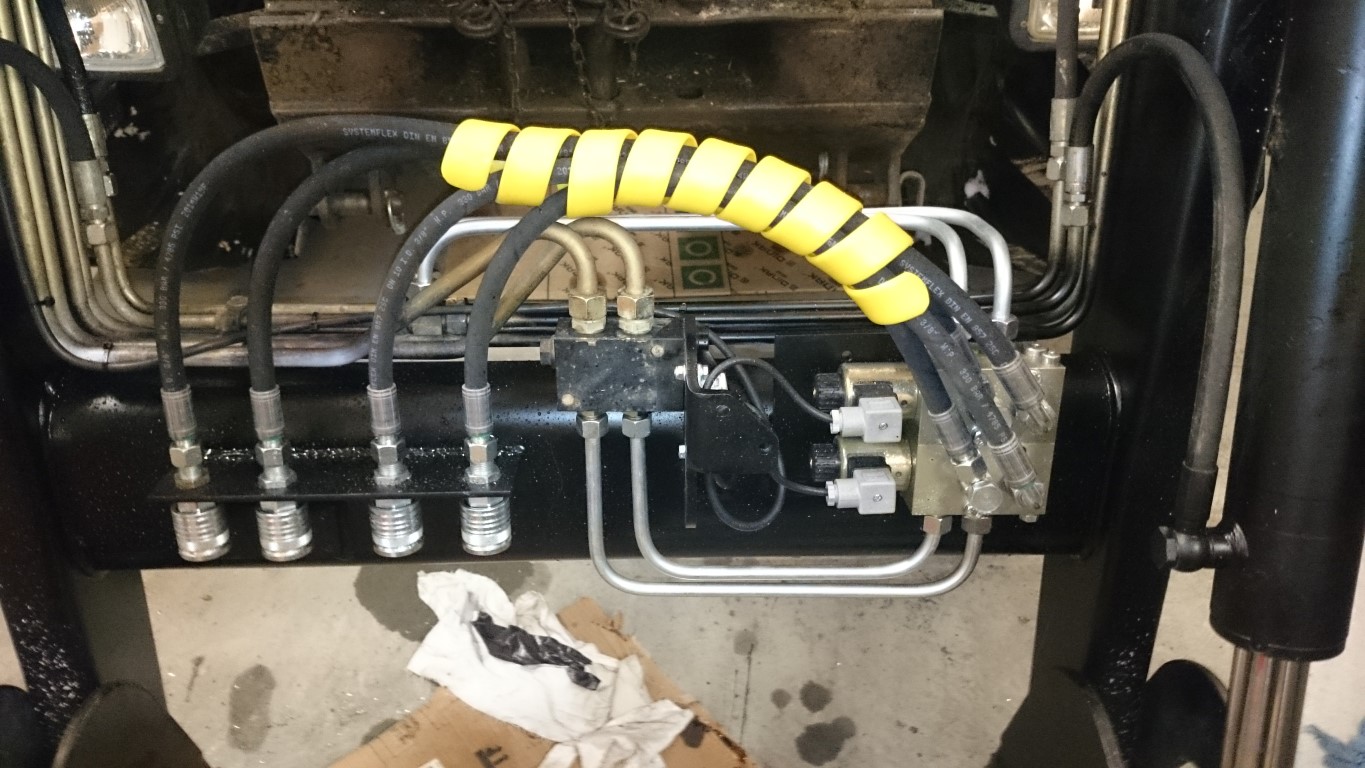

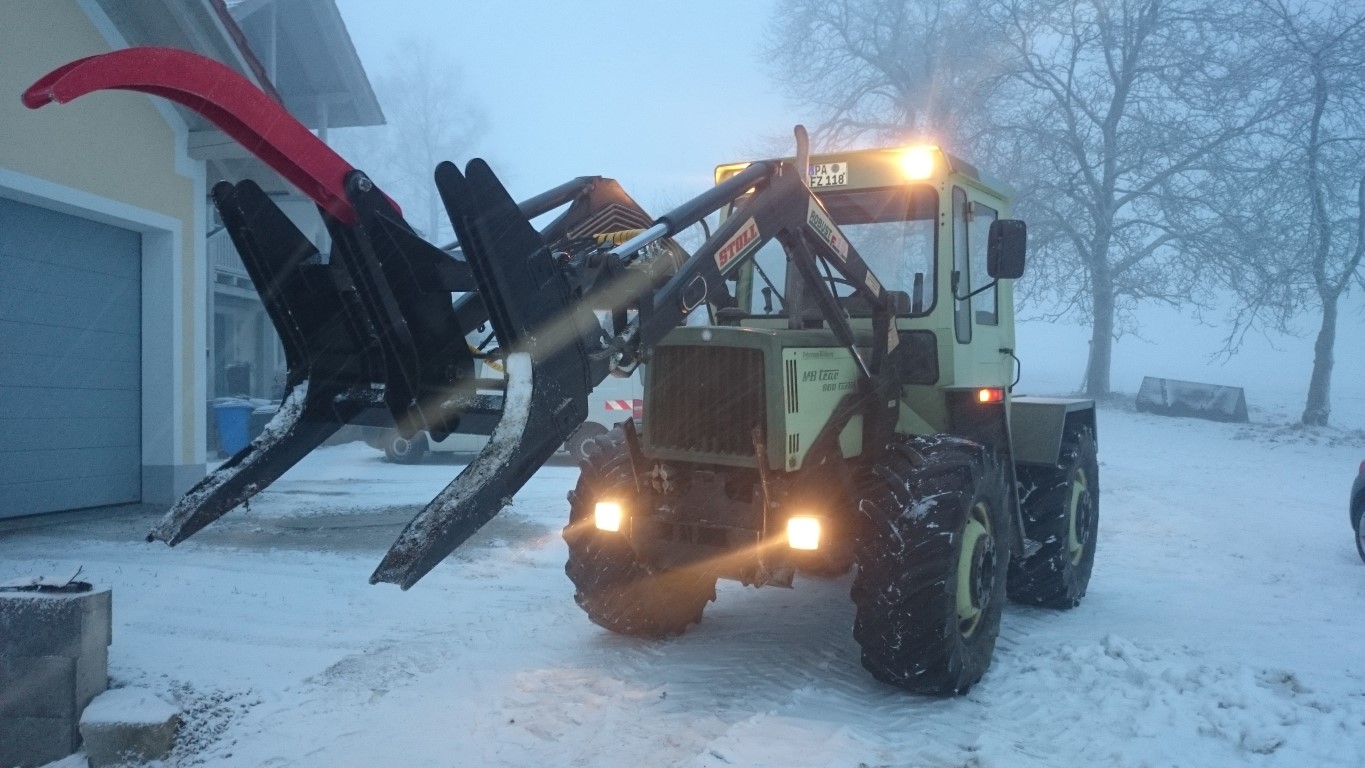

Um die Poltergabel nützen zu können, musste ich erst einen 3. Steuerkreis am Frontlader nachrüsten. In diesem Zug habe ich den 4. Kreis auch nachgerüstet und den Bedienhebel vom Frontlader auf Vordermann gebracht.

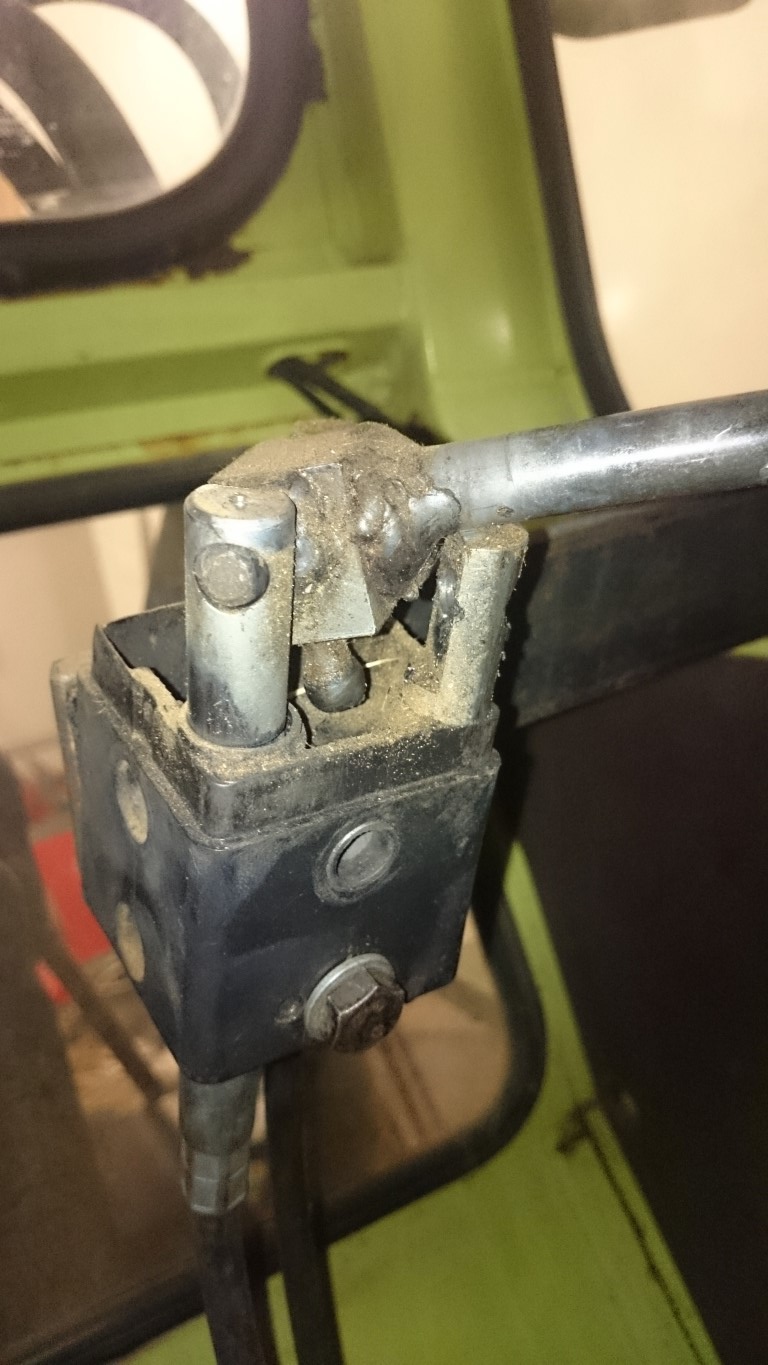

Die Kugelköpfe waren ziemlich verschlissen und angeschweißt. Darum ist bei manchen Bewegungen der Hebel aus der Lagerung gesprungen. Für die neuen Kugelköpfe habe ich Löcher rein gebohrt und Gewinde rein geschnitten. Leider habe ich davon keine Fotos gemacht

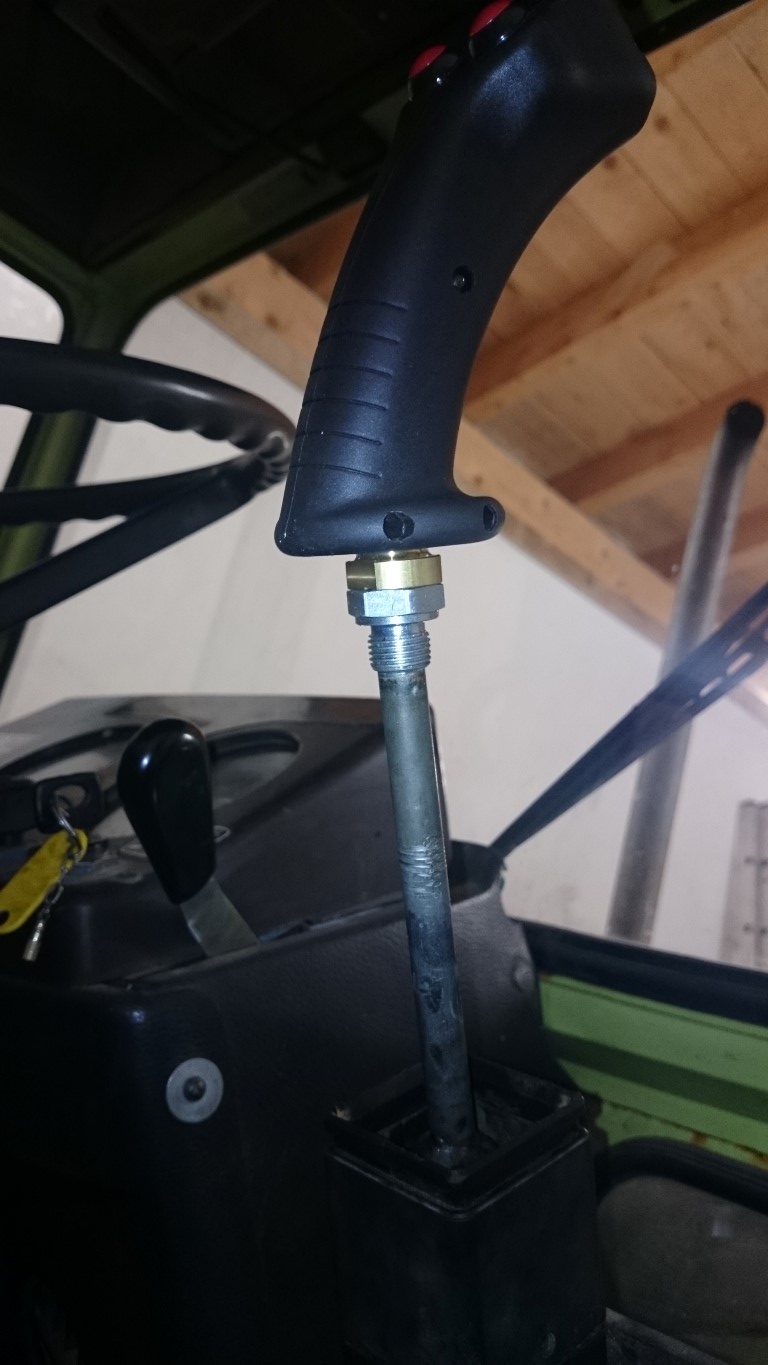

Da das Griffoberteil nicht auf den alten Bedienhebel gepasst hat, habe ich mir einfach eine Zwischenstück gebaut.

Hallo zuammen,

ich möchte euch meine neue Kranseilwinde zeigen. Eigenbau von Hackschnitzel natürlich.

Länge des Stahlseil 50m
Stahlseildurchmesser 6,0mm

Zugkraft auf der obersten Seillage 1,6t
Zugkraft in der mittleren Seillage 2,2t
Zugkraft auf der ersten Seillage 3,8t


Angesteuert über Autec Kranfunk






































Hier noch ein kleines Video vom ersten Test.

https://www.youtube.com/watch?v=6LU-x0XKwwo&feature=youtu.be


[youtube]6LU-x0XKwwo[/youtube]

Ich hoffe die Bilder gefallen euch.


Viele Grüße Hackschnitzel

Perfekt!

Wahnsinn!
Hut ab!

Hut ab @Hackschnitzel schönes Teil. Hättest du auch noch ein paar Detailbilder von der Winde?

Hallo.

Die Winde sieht echt Bombe aus...

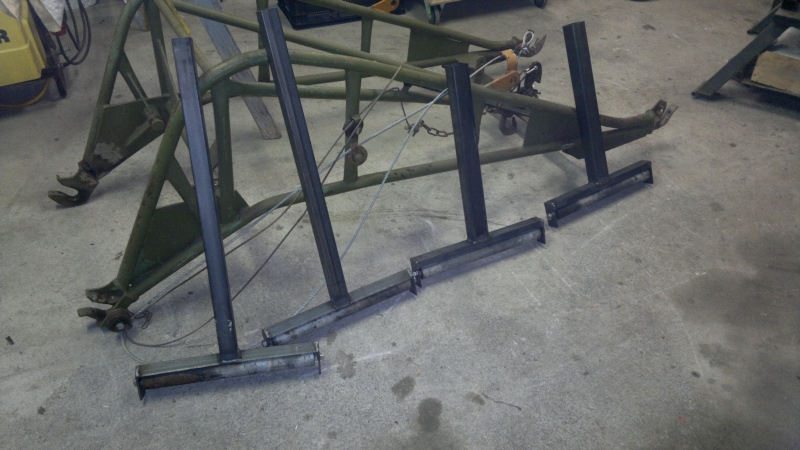

Ich bin schon seit längerem dran mir mal paar gescheite Rollenböcke zu bauen, jetzt brauch ich noch 4 Felgen und einen Nachmittag, dann sollt´s passen.




2 Kurze stabilere und 2 lange leichtere.

Grüße

Muss so eine Winde nicht auch geprüft werden (ähnlich wie eine Seilwinde?)

crazypainting hat geschrieben:Unterer Keil wird in die Schnittfläche geschlagen & durchs anheben krallen sich die beiden Schraubenspitzen in den Stamm & man kann das Meterholz optimal fixiert wegziehen.

Hättest du davon ein Bild? Ich kann mir das nicht so richtig vorstellen.

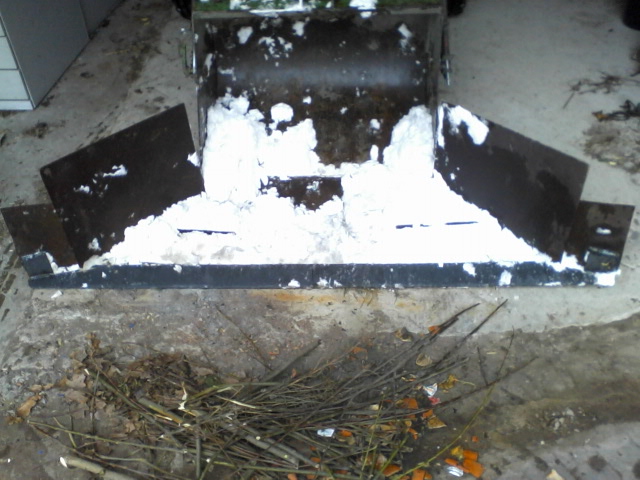

Mein Eigenbau Schneeschaufelaufsatz fürn GT hat eine neue "Schürfleiste" bekommen.

Flacheisen hingebruzzelt?

Hat jemand Erfahrungen mit einem Streifen Stallgummimatte als Schürfleiste f. Pflaster?
