eigenbau!

von **Fendt312V** » Fr Dez 28, 2018 20:40

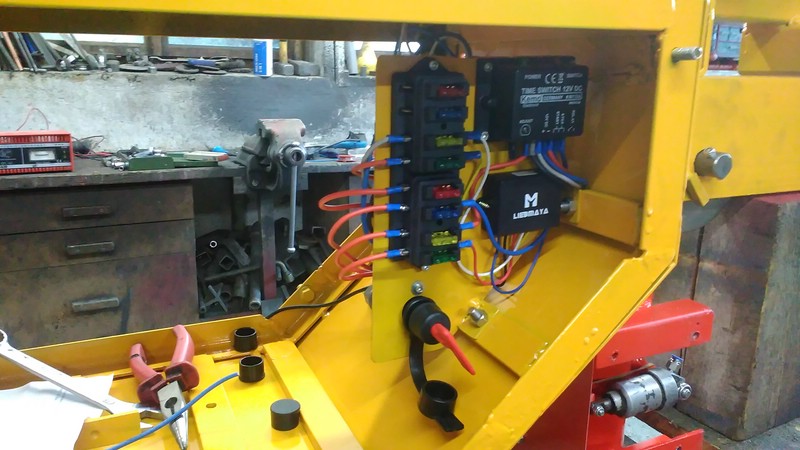

: Elektrische Ausrüstung mit Funk; IMG_20181103_161832comp.jpg (124.76 KiB) 4153-mal betrachtet

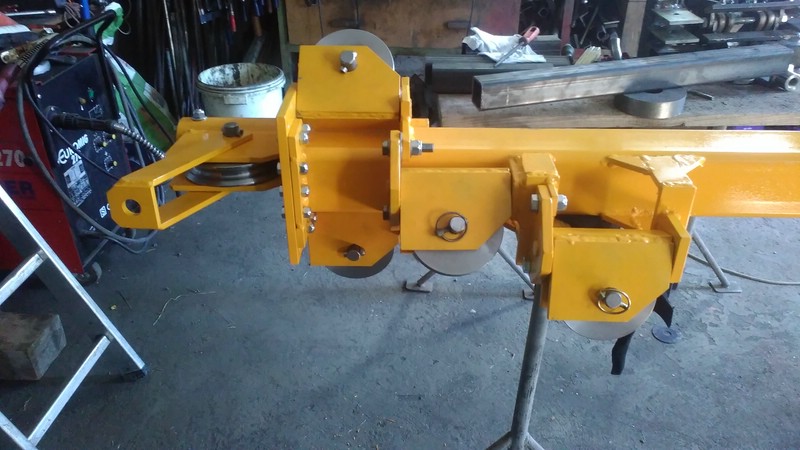

: Laufwagen im Bau; IMG_20181030_151001comp.jpg (135.87 KiB) 4153-mal betrachtet

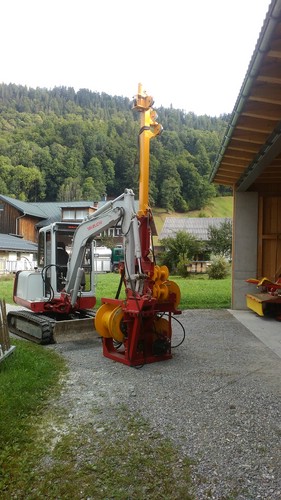

: Mal angebaut; IMG_20180817_094236comp.jpg (302.27 KiB) 4153-mal betrachtet

[/attachment]

: Turm zusammengeschraubt; IMG_20180816_164603comp.jpg (122.84 KiB) 4153-mal betrachtet

: Teile für Turm; IMG_20180813_110923comp.jpg (157.11 KiB) 4153-mal betrachtet

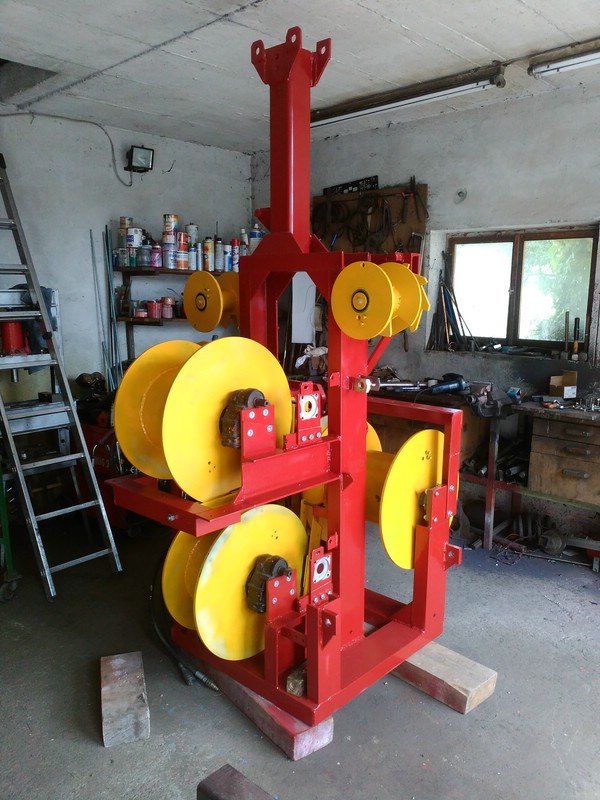

: Wieder zusammenbauen; IMG_20180622_164120comp.jpg (142.81 KiB) 4153-mal betrachtet

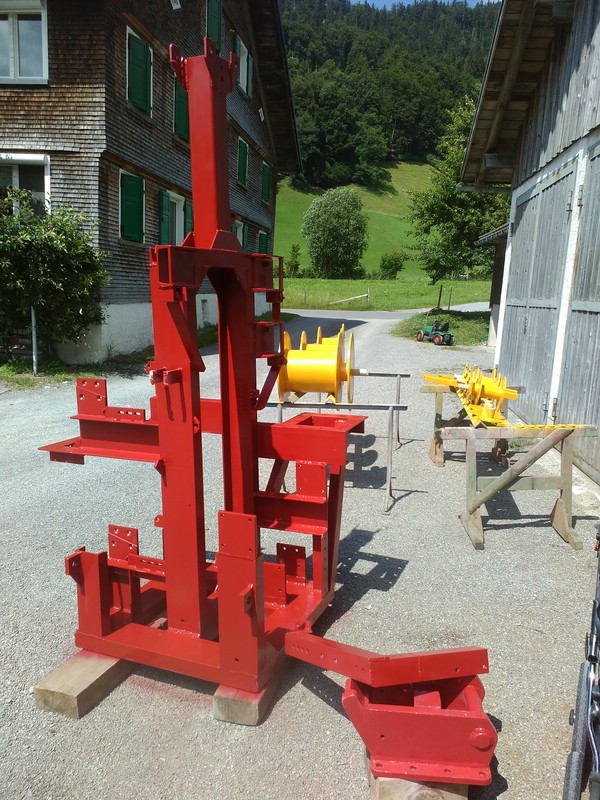

: Jetzt kommt Farbe drauf; IMG_20180619_150931comp.jpg (205.43 KiB) 4153-mal betrachtet

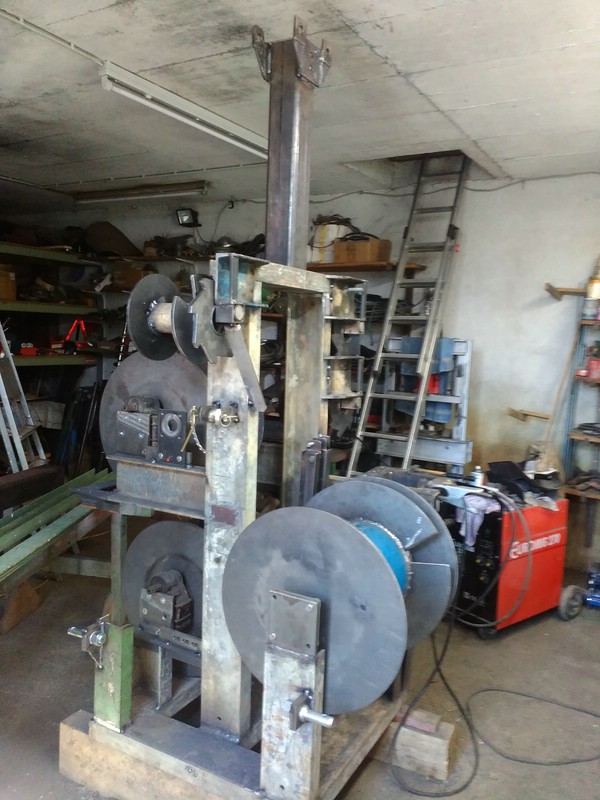

: IMG_20180609_164956comp.jpg (132.96 KiB) 4153-mal betrachtet

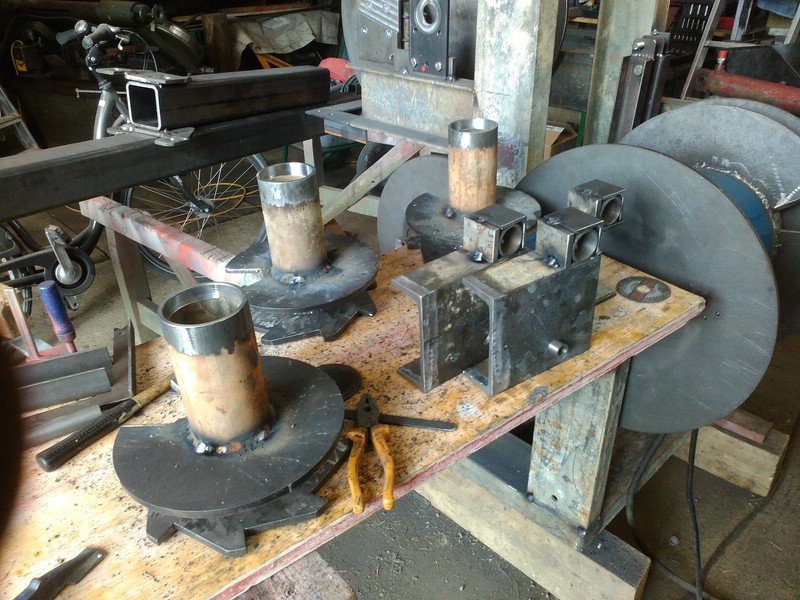

: Abspanntrommeln schweißen; IMG_20180605_171605comp.jpg (177.9 KiB) 4153-mal betrachtet

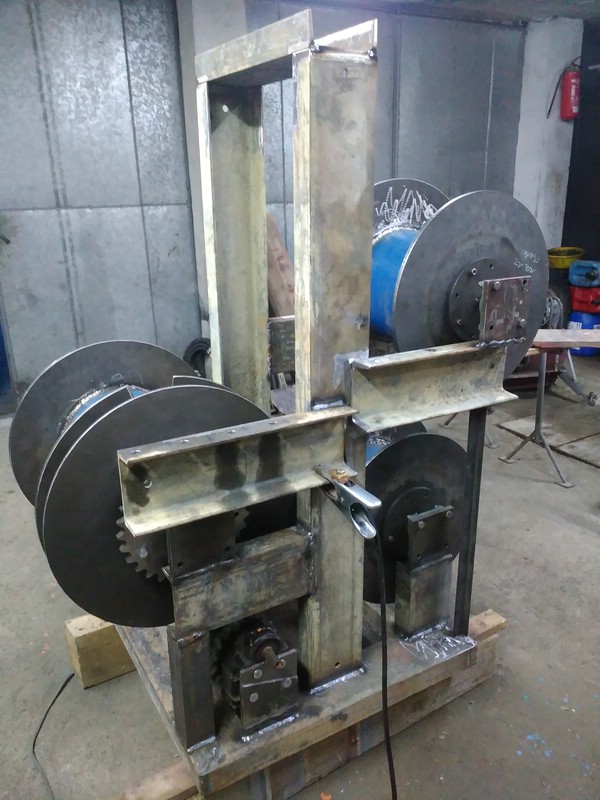

: Erster Aufbau; IMG_20180428_204041comp.jpg (126.18 KiB) 4153-mal betrachtet

Auweia leider nicht in der richtigen Reihenfolge.

von **teafortwo** » Sa Dez 29, 2018 16:44

Eben noch schnell betoniert:


von **Sturmwind42** » So Dez 30, 2018 8:49

Warum ist jetzt die OL- Aufnahme außer der Mitte ?

von **teafortwo** » So Dez 30, 2018 9:29

Kann man auf dem Bild oben sehen. OL ist am Schlepper rechts neben der Zapfwelle aufgenommen...

von **harley2001** » So Dez 30, 2018 9:42

@ Fendt312V
Baust du da etwa ne Seilkrananlage? Warum hast du nicht ein eigenes Thema dazu aufgemacht? Würde das in Zukunft besser finden. Das geht ja hierdrin völlig unter und man würde es mit der Suchmaschine finden. Auch bei anderen, größeren Projekten, oder Adi. Was meinst Du?
Fendt 312, du könntest mal noch bissel was schreiben zu der Anlage. :wink:

von **Fendt312V** » So Dez 30, 2018 14:29

Ja fa es zu hundert Prozent ein Eigenbau und auch Eigenplanung ist habe ich gedacht es gehört mal vorerst hier her. Zur Anlage, 400 m Tragseil 12,5 mm, 300 m Zugsei 9 mm, 700 m Rückholseil 7 mm. Antrieb rein hydraulisch vom Bagger aus. Spannkraft Tragseil bis sechs Tonnen. Wieso macht man so was? Hab ordentlich Wald der mit Seilwinde nicht erreicht werden kann. Sind Distanzen bis 300 m die ich abdecken muss. Schlägerungs Unternehmer in den Wald lassen ist der größte Unfug den man machen kann. Danach sieht der Wald aus wie Schlachtfeld und drei Generationen müssen dafür nur noch Steuern zahlen. Übrig bleibt dort auch nichts,Brennholz fällt auf einmal ein unüberschaubarer Haufen an den man fast verschenken muss. Die folgenden Jahre muss ich dann das Brennholz wieder teuer kaufen. Wo liegt da der Sinn?

von **takeuchidriver** » So Dez 30, 2018 17:11

Sehr schöne kleinseilbahn
Für bergauf und bergabbetrieb?
Wie ist der laufwagen angetrieben ,mit einer batterie und einem druckluftkompressor ?
Bitte mehr bilder !!

von **Steyrer8055** » So Dez 30, 2018 21:54

Hallo Fuchse!
Super Idee von dir mit dem Stanzmaterial! Ich selbst benutze Balast-Gewichte 30x30x12 cm,mit 50KG,und hab noch 10 Liter Kanister mit Eisen-Strahl-Kugeln
mit ca.50KG Gewicht.

mfg Steyrer8055

von **Fendt312V** » So Dez 30, 2018 22:10

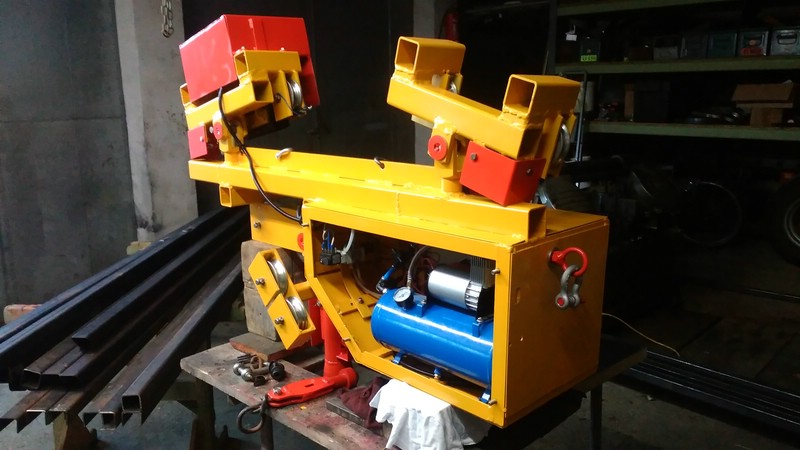

Ja bergauf und bergab, wobei das zweite sicher öfter gemacht werden wird. Bin die Bremse für die Rückholseil Trommel am modifizieren. Muss für die Talfahrten der Last geeignet sein. Der Laufwagen ist mit Traktor Batterie und Kompressor ausgestattet. Per Funk schaltet die Tragseilbremse auf zu und gleichzeitig die Ausklinkung auf. Nach dem Einklinken der Last muss noch per Funk die Tragseilbremse geöffnet werden. Das zu automatisieren ist nicht so einfach aber machbar. Bin zwar im Betrieb drauf gekommen dass es so vorerst auch geht, ja sogar auch von Vorteil sein kann. Mehr Erfahrung wird zeigen ob ich da noch einen Schalter einbauen muss. Erfordert aber wahrscheinlich ein Zeitrelais für schaltverzögerung.

von **hälle** » Mi Jan 02, 2019 21:22

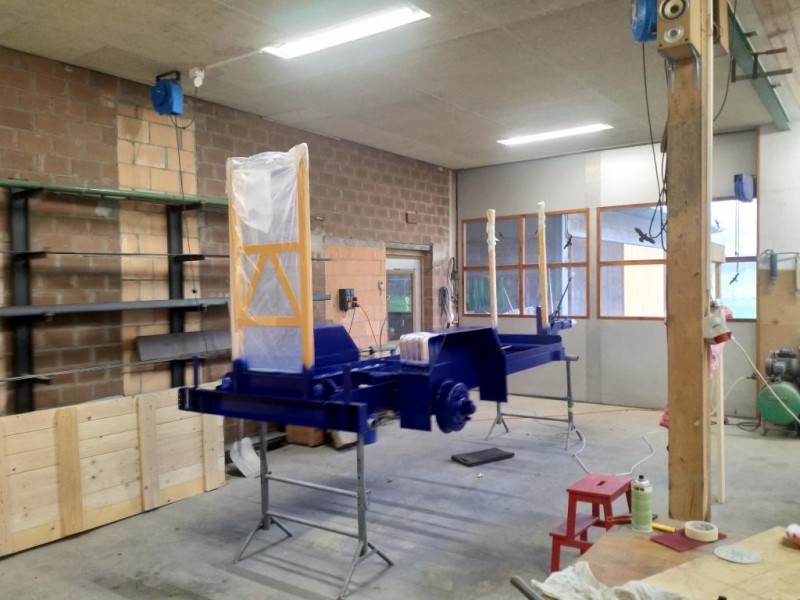

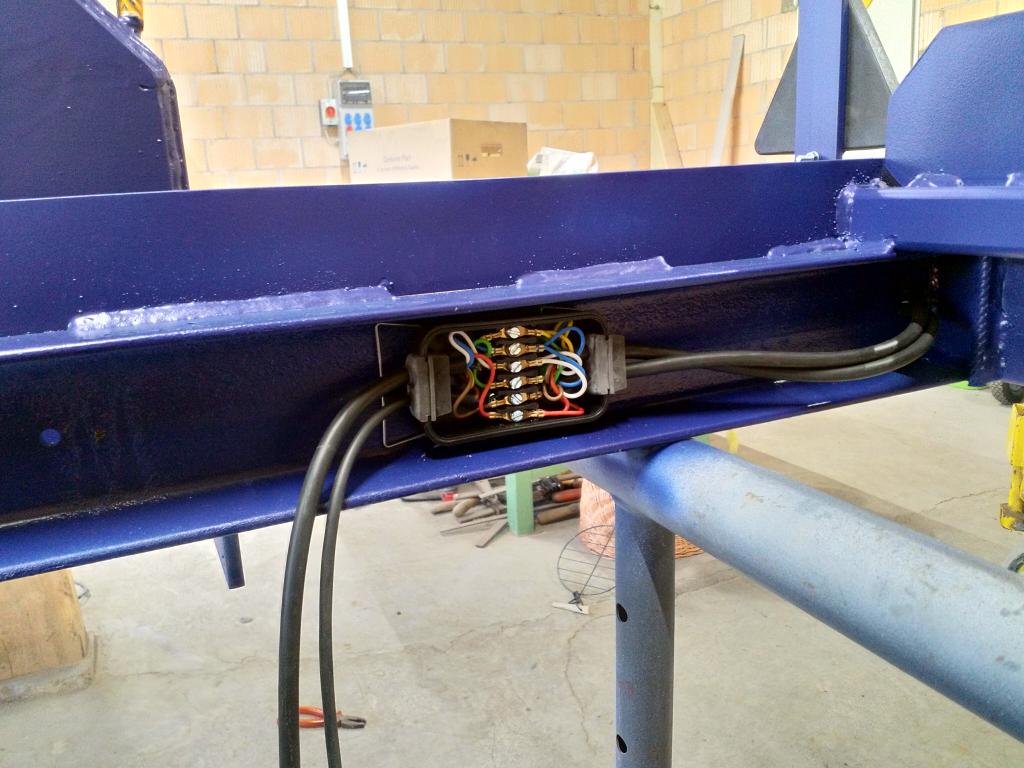

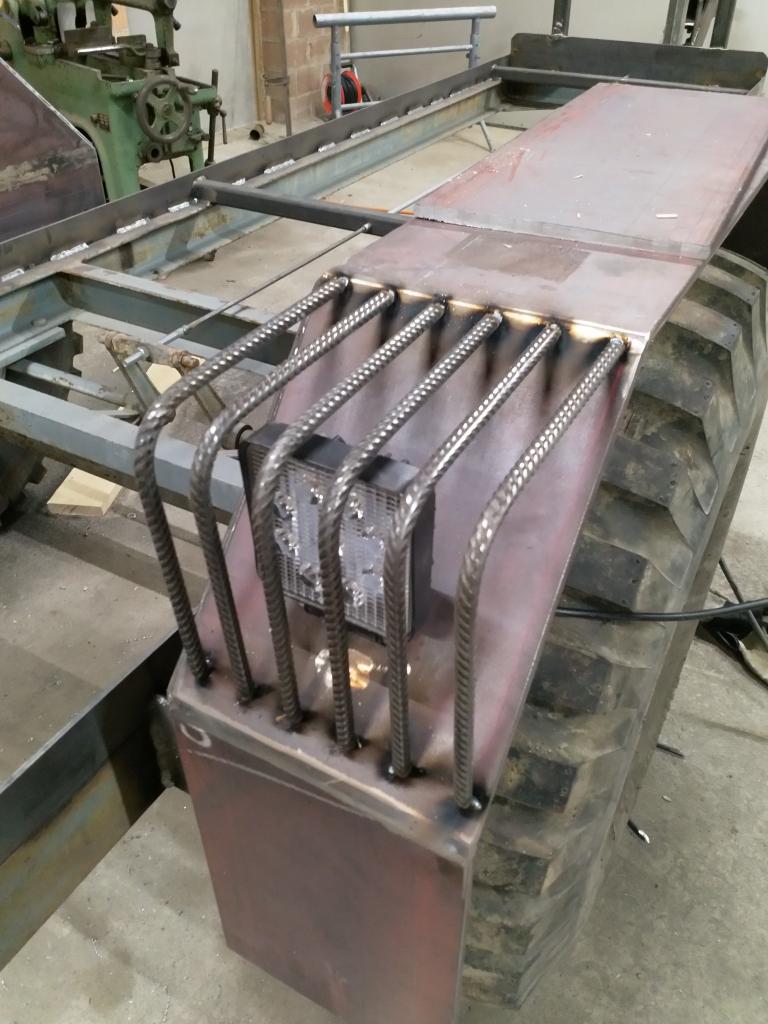

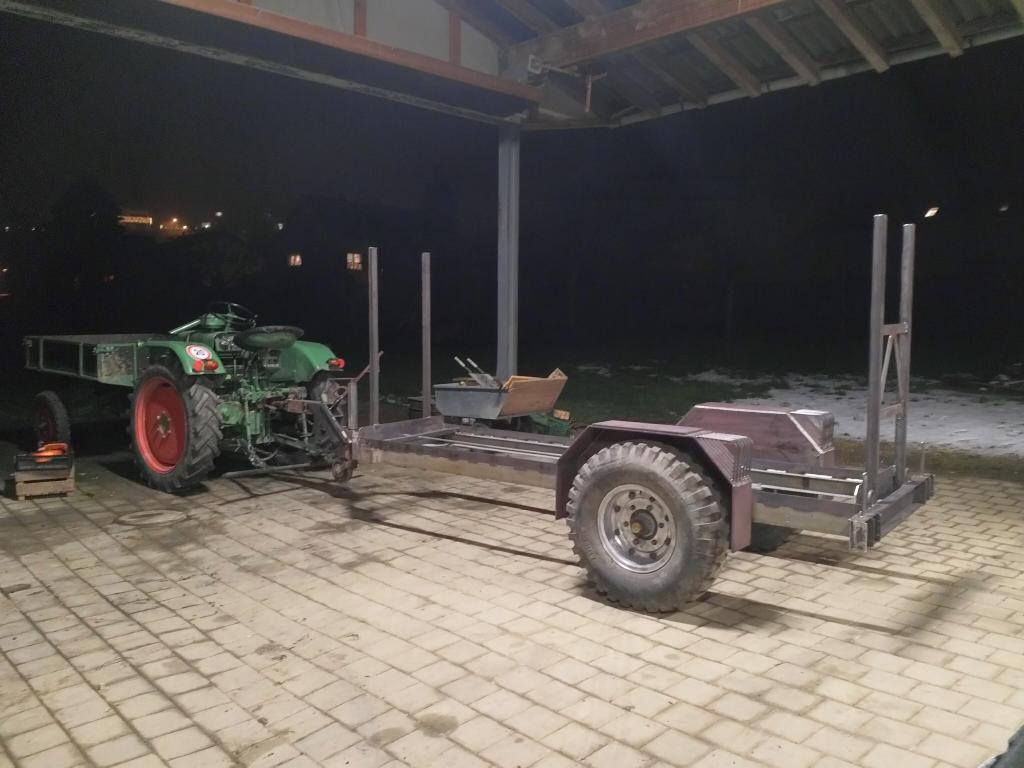

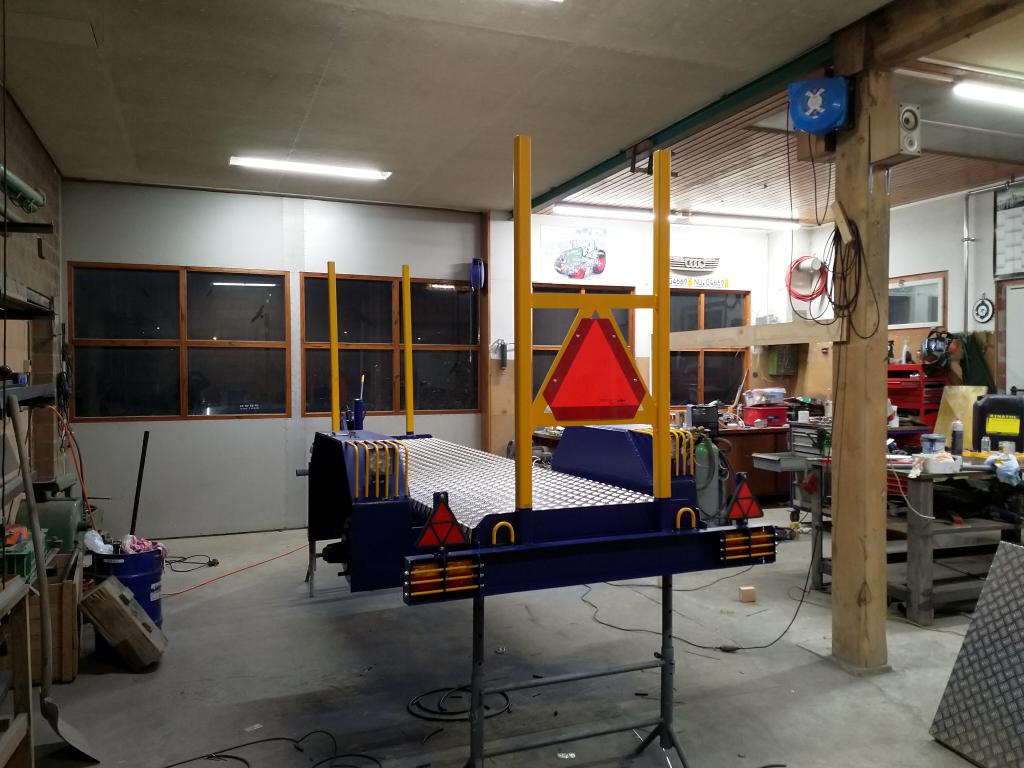

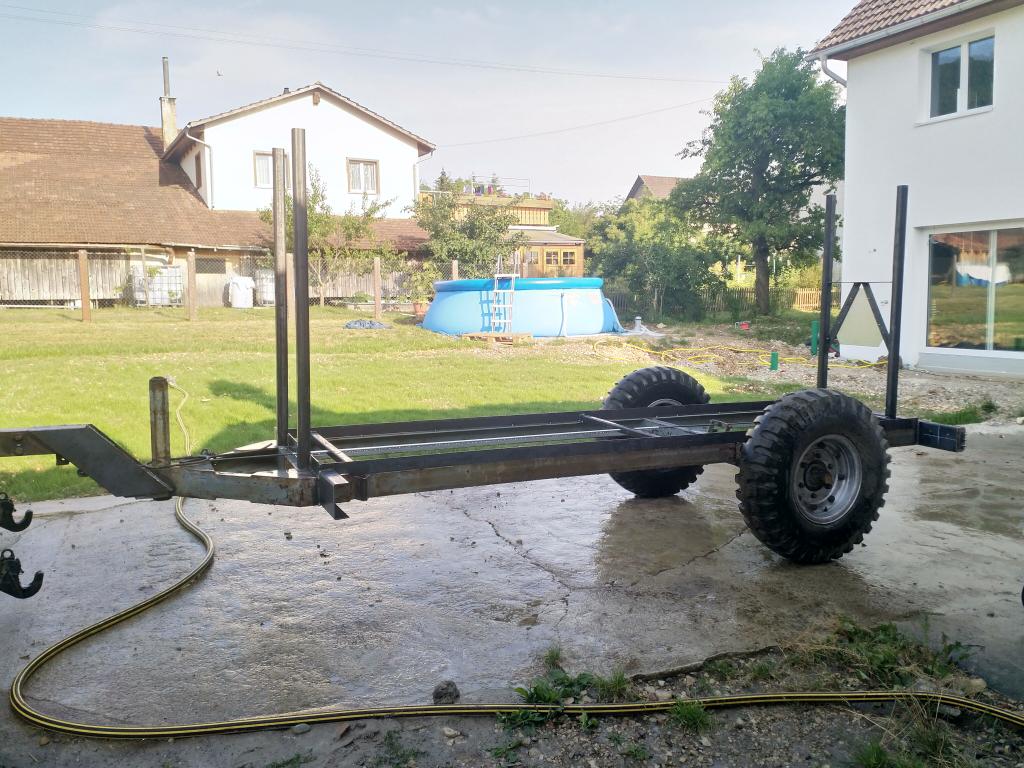

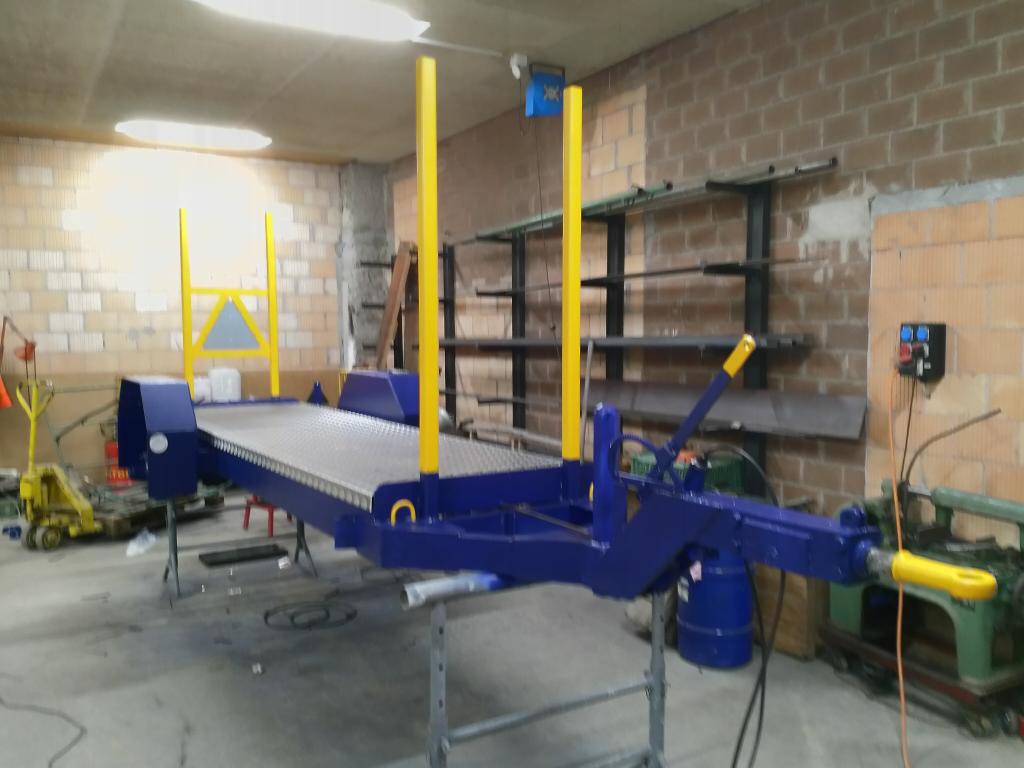

Wieder einmal etwas aus meiner Werkstatt. Kein 100% Eigenbau, aber ein Umbau.

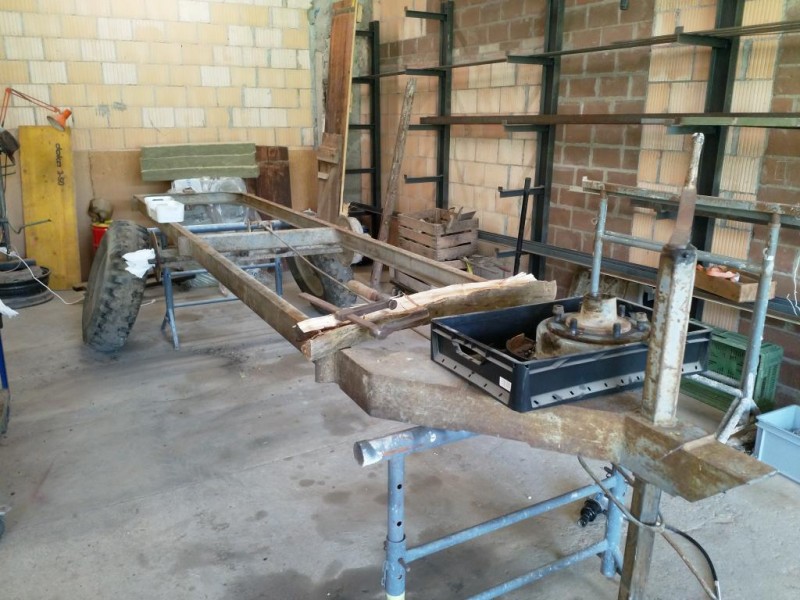

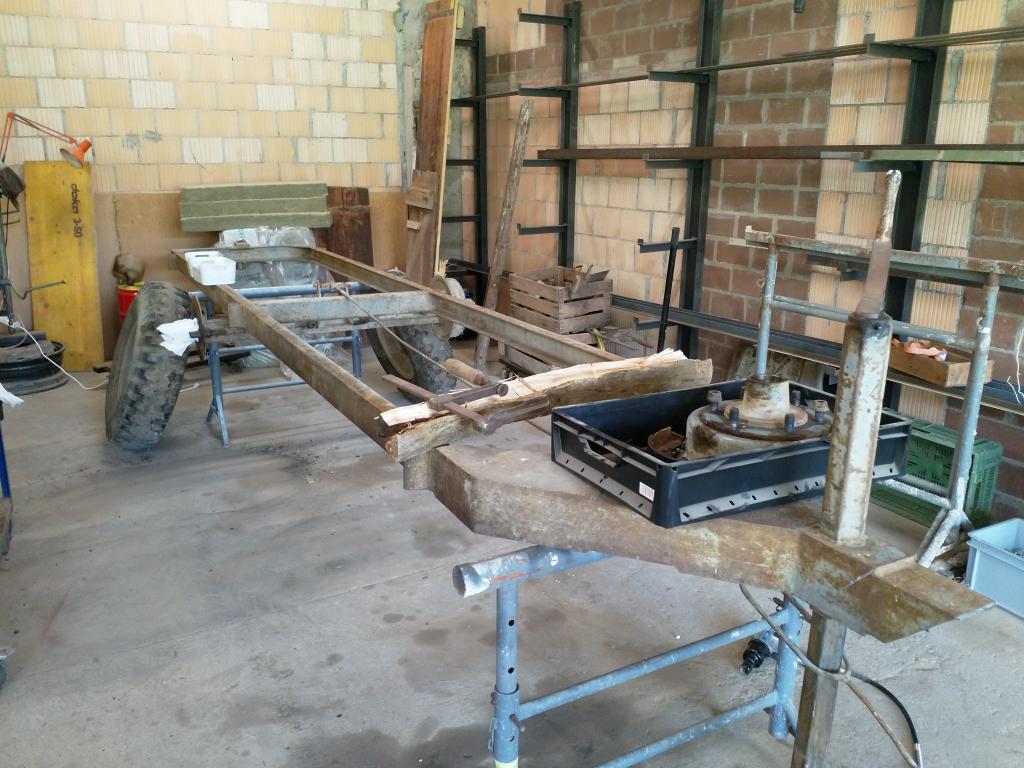

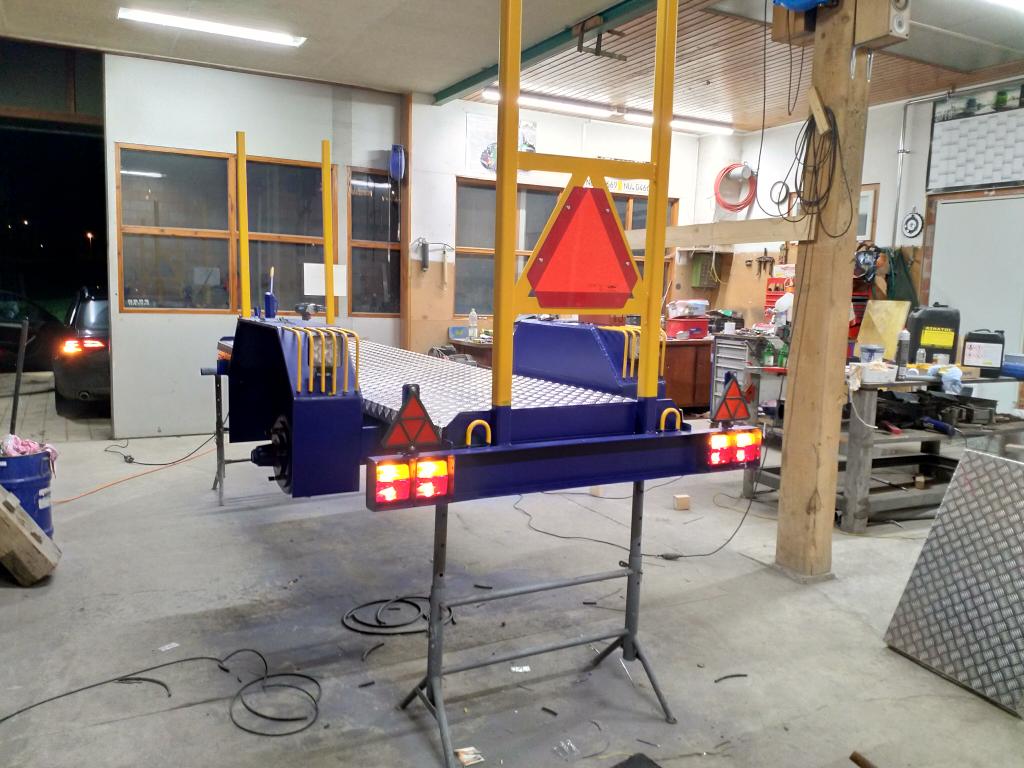

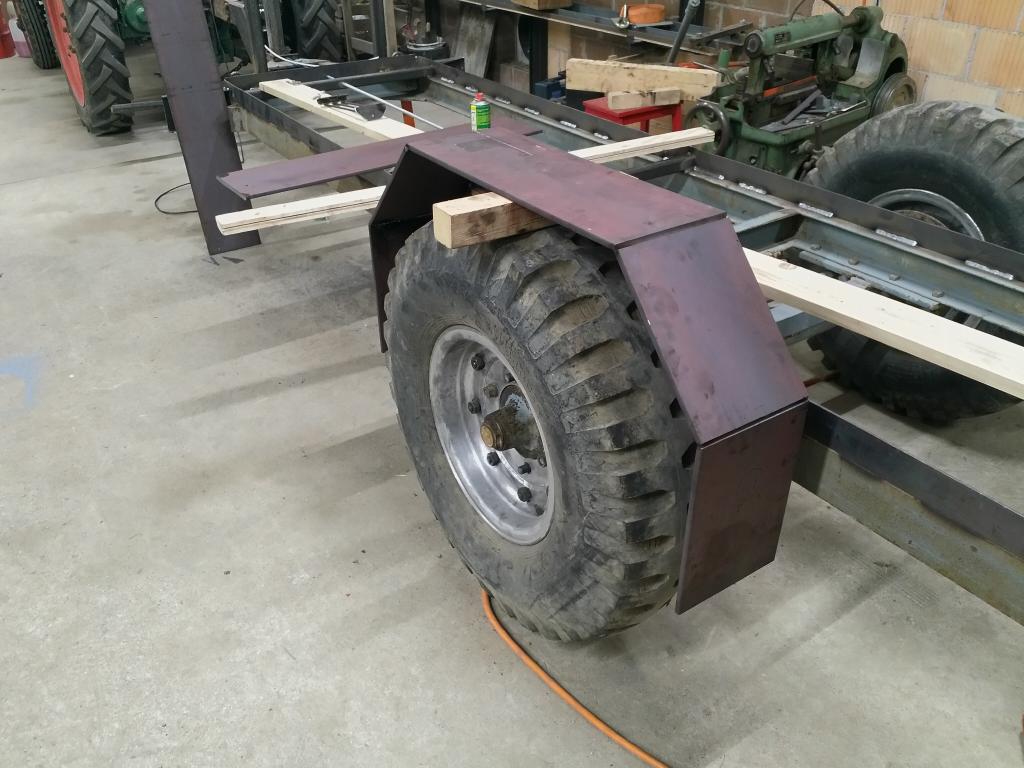

Ein alter Plattformwagen den ich mir passend umgebaut habe um Meterspälten zu fahren.

von **Eliass** » Mi Jan 02, 2019 21:25

Sieht sauber und nach guter Arbeit aus!
Hut ab! Deine Werkstatt würde mir auch zusagen :wink:

von **Traktor Josef** » Mi Jan 02, 2019 22:37

Saubere Arbeit hälle...

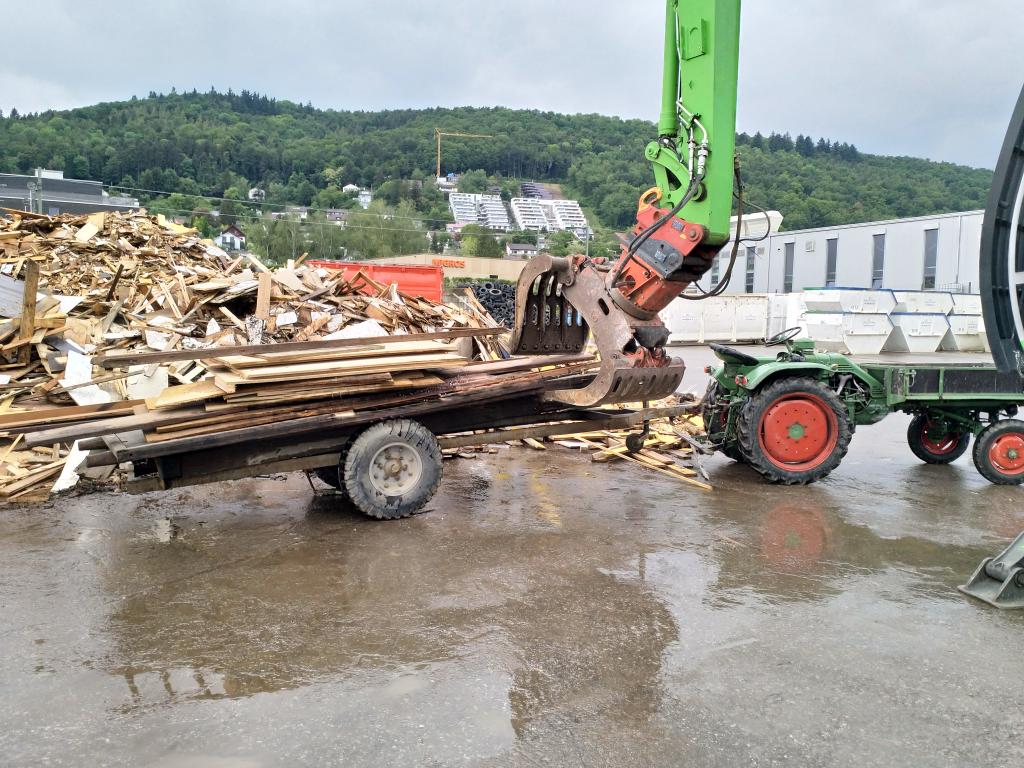

Das erste Bild gefällt mir gut. Wenn der Greifer vom Bagger schon so groß wie dein halber Fendt ist :lol:

von **unimogthorsten** » Mi Jan 02, 2019 23:36

saubere Arbeit. Von was stammt das Fahrgestell ursprünglich?

von **hälle** » Do Jan 03, 2019 7:38

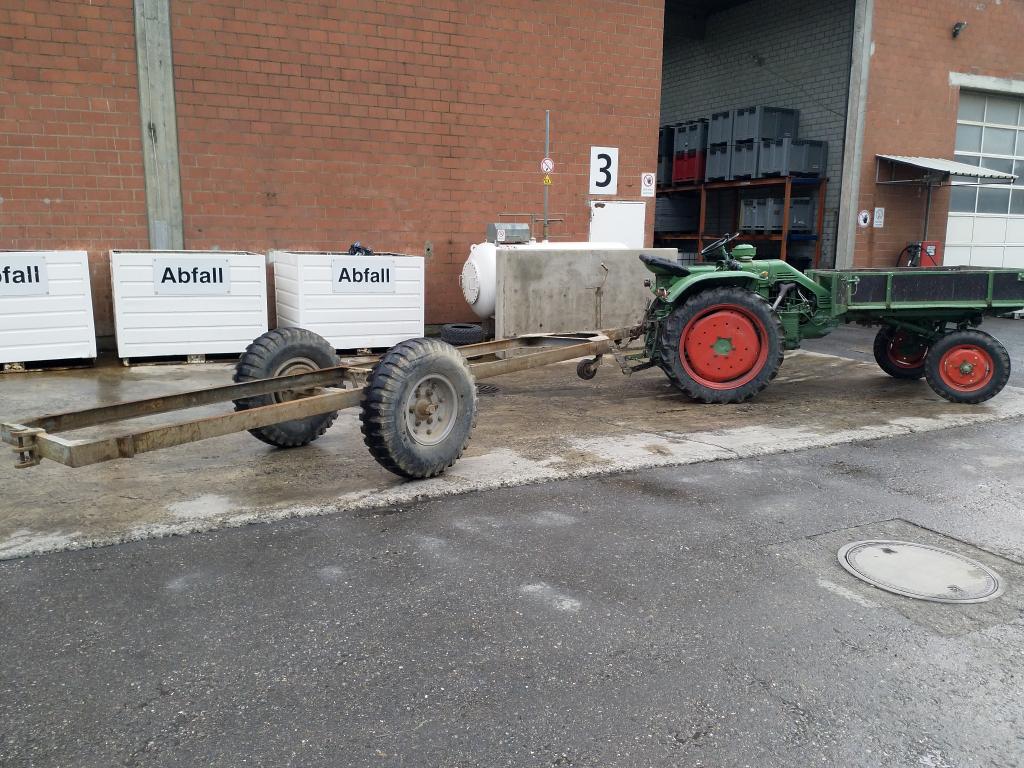

von einem Plattformwagen wie auf dem ersten Bild zu sehen. Holzpritsche, die wurde gleich mitentsorgt

von **Forstjunior** » Do Jan 03, 2019 8:31

@Hälle
Saubere Arbeit. Macht nen guten Eindruck. Nur leider hat der nur eine Feststellbremse richtig?
p.s. Der Lampentest über den Audi ist auch cool..
