Hier sieht man die (schräge, außenliegende) Koppelstange ganz gut (ganz hinten mit der Aufschrift MAXWALD):

https://www.maxwald.eu/land-und-forst/kombination/

A.

Falke hat geschrieben:@Scherhaufen
So was würde mir auch gefallen ...
Aber hält der Magnet denn auch wirklich fest genug?
Ich habe Bedenken, dass das Ganze sich mal wo verhakt, abfällt und dann in der Hitze des Gefechts in die Sägekette gerät ...

Adi

Hab den Magnet gefunden -TCN32 mit 32mm Durchmesser, M5 Gewindebuchse und
35Kg Haltekraft ... kostet 8,99 in der Bucht. ...wenn das nicht hebt

haldjo hat geschrieben:Da wird eine Koppelstange zwischen den Schalen verbaut. Die Anlenkpunkte für diese sind aber nicht so ohne weiteres festzulegen.

Ja ich hab da gerade im SolidWorks versucht die Anlegepunkte festzulegen aber die bekomme nicht so einfach hin. Hat jemand vielleicht eine Art Lochbild eines Greifers mit ca. 130cm Öffnungsweite? Die Maße der Uniforest 1300 wären natürlich interessant.

Ich könnte auch einen neuen Thread aufmachen z.B. "Workshop Holzgreifer" und dort die CAD-Dateien posten womit man dann evtl. gemeinsam den Greifer entwickelt. Hätten wohl mehr was davon. Die Teile und Aufbau wäre wohl nicht so aufwendig in der Herstellung, würde sich mMn schon lohnen...

Habs jetzt doch ganz gut hinbekommen, sieht dann so aus momentan:





Offnungsweite: 1280mm

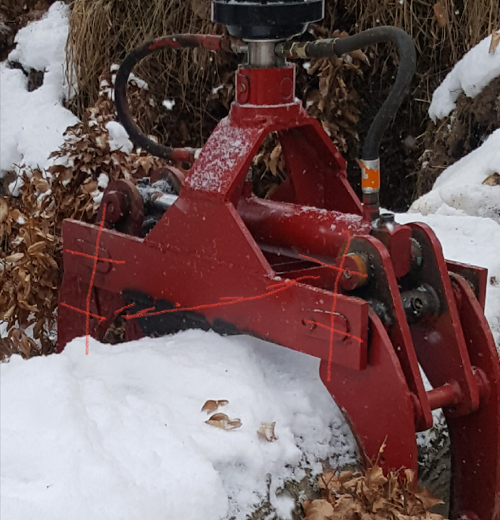

Hatte das Gleiche Problem.
Du musst rechts die umgekehrten Koordiaten Haben wie links. Gesehen vom Drehpunkt der Arme.
x-3y-4; x3y4
Habe bei halber Öffnungsweite +-50mm
BJ

teafortwo hat geschrieben:Habs jetzt doch ganz gut hinbekommen, sieht dann so aus momentan:





Offnungsweite: 1280mm

Hallo teafortwo,

ich glaube nicht das das Optimal ist . Denn im geschlossenen Zustand befinden sich alle Achsen auf einer Höhe ,als im Totpunkt. Die Koppelstange hat dann Spiel und keine Funktion.
Optimal wäre wenn genau bei halb geöffneter Zange die Achsen der Koppelstange zum einen senkrecht über der einen Hauptachse und zum anderen die zweite Achse der Koppelstange genau senkrecht unter der zweiten Hauptachse liegt. Bei guten Zangen bewegt sich jede Seite zwischen geschlossen und geöffnet um ca. 140 Grad . Bei genauer Aufteilung bleibt bei beiden Zuständen (Auf/Zu) die Achse je 20 Grad vom Totpunkt entfernt .Im geschlossenen Zustand muß die Achse der Koppelstange etwa um 70 Grad verdreht zur Senkrechten der Hauptachse liegen. Bei 140 Grad Drehung ist es erforderlich das die Hauptachse für den Hydraulikzylinder und auch der Koppelstange unterbrochen wird.
Außerdem ist es wichtig das die Koppelstange beim Schließen auf Zug arbeitet.
Meine Meinung .
Gruss RH

Viergelenkgetriebe ist das Zauberwort

https://www.google.com/url?sa=i&rct=j&q ... 4093818973

RHaRE hat geschrieben:
Hallo teafortwo,

ich glaube nicht das das Optimal ist . Denn im geschlossenen Zustand befinden sich alle Achsen auf einer Höhe ,als im Totpunkt. Die Koppelstange hat dann Spiel und keine Funktion.
Optimal wäre wenn genau bei halb geöffneter Zange die Achsen der Koppelstange zum einen senkrecht über der einen Hauptachse und zum anderen die zweite Achse der Koppelstange genau senkrecht unter der zweiten Hauptachse liegt. Bei guten Zangen bewegt sich jede Seite zwischen geschlossen und geöffnet um ca. 140 Grad . Bei genauer Aufteilung bleibt bei beiden Zuständen (Auf/Zu) die Achse je 20 Grad vom Totpunkt entfernt .Im geschlossenen Zustand muß die Achse der Koppelstange etwa um 70 Grad verdreht zur Senkrechten der Hauptachse liegen. Bei 140 Grad Drehung ist es erforderlich das die Hauptachse für den Hydraulikzylinder und auch der Koppelstange unterbrochen wird.
Außerdem ist es wichtig das die Koppelstange beim Schließen auf Zug arbeitet.
Meine Meinung .
Gruss RH

Danke, ich werd mal versuchen das umzusetzen...

Hab etwas intensiver recherchiert und dabei ist jetzt das entstanden:



Ist für einen 80/50 Zylinder geplant mit 446mm Einbaulänge und 200mm Hub, hat 1200mm max. und 100mm min.
Die linke Schere muss noch verändert werden, damit sie ineinandergreifen können. Ist momentan die gleiche wie rechts.
Die Koppelstange arbeitet jetzt auch auf Zug beim Schließen.

Oh, 200mm Hub ist nicht ausreichend, musste auf 250 gehen...

Nur zu meinem Verständnis , der Zylinder ist doch auf einer Seite fest mit dem Gehäuse verbunden und "treibt" auf der anderen Seite , eine der beiden Zangengabeln an ! Die zweite Zangengabel wird nur durch die Umlenkstange angesteuert , nicht vom Zylinder direkt !

Richtig ?

Eine Zange gibt es hier schon fertig konstruiert: https://grabcad.com/library/foresty-gra ... limeters-1

Sturmwind42 hat geschrieben:Nur zu meinem Verständnis , der Zylinder ist doch auf einer Seite fest mit dem Gehäuse verbunden und "treibt" auf der anderen Seite , eine der beiden Zangengabeln an ! Die zweite Zangengabel wird nur durch die Umlenkstange angesteuert , nicht vom Zylinder direkt !

Richtig ?

Nein, Zylinder ist an beiden Gabelzangen, quasi "schwimmend"

An der Maxwald ist zu sehen, dass die Koppelstange einmal an der Zange oberhalb und an der anderen Zange unterhalb des Umlenkpunktes ansetzt. Sie muss beim Schließen auf Zug sein.
Wenn also die eine Seite schließt, wird die andere mitgezogen,

W

Hier aktueller Stand in 3d:
