@Bitzi
Danke.
Die Eiche wird/ist zuletzt geölt und noch mit Hartwachsöl behandelt.
Ja, die Schweissgeräte sind top. Hatte mich für Migatronic entschieden, da der Händler ca. 30 km entfernt ist.

@Schoadl , msfendt79 und IbindaSchorsch
Der Schweisstisch ist ein "Eigenbau" ... Siegmund oder Demmler sind für meine bescheidene Werkstatt etwas zu kostenintensiv.
Die Platten sind 12 mm stark und haben 16`er Bohrungen im 50 mm Raster. Die Bohrungen sind nicht selbst gemacht ... bekomm ich auf unserer Säulenbohrmaschine nicht so genau hin. Die hab ich so von einem Bekannten machen lassen.
Als Spannmittel sind normale Schraubzwingen umgebaut ... Zwingenteil abflexen und dann auf einen 16`er Bolzen geschweisst. Dazu hab ich mir noch verschiedene Anschlagwinkel aus kleinen und größeren U-Profilen gemacht.
Die Platten liegen auf U 160 Profilen . Ich hab noch gelochte Aufkantungen dafür, die ich mal noch unten anschweissen muß. Dann kann ich auch seitlich anspannen.

Vorher hatte ich nur eine normale Stahlplatte als Schweisstisch und hab mir mit x Zwingen und Profilstücken beholfen ... da ist die jetzige Lösung eine gigantische Erleichterung.

Grüße

Guten Abend

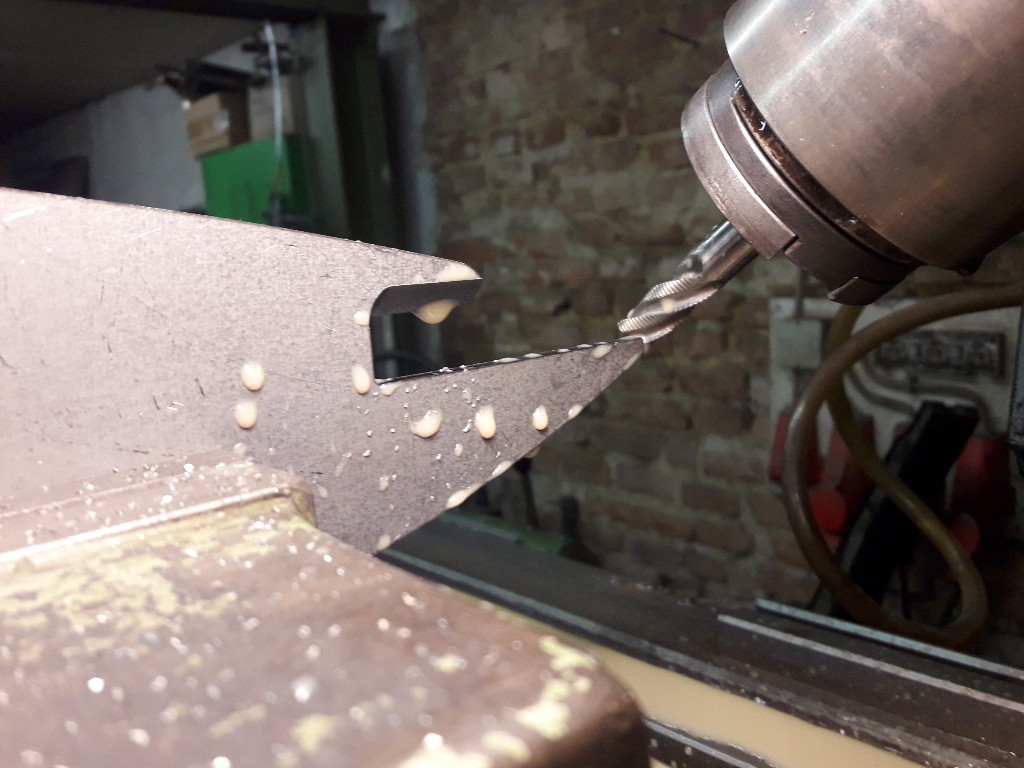

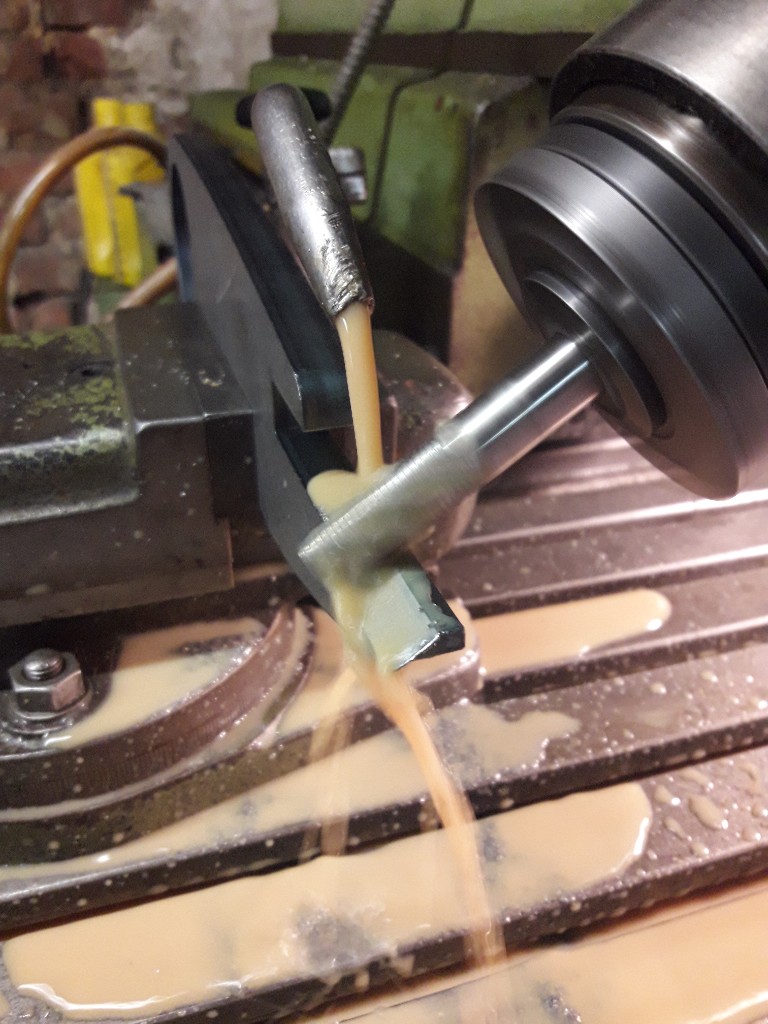

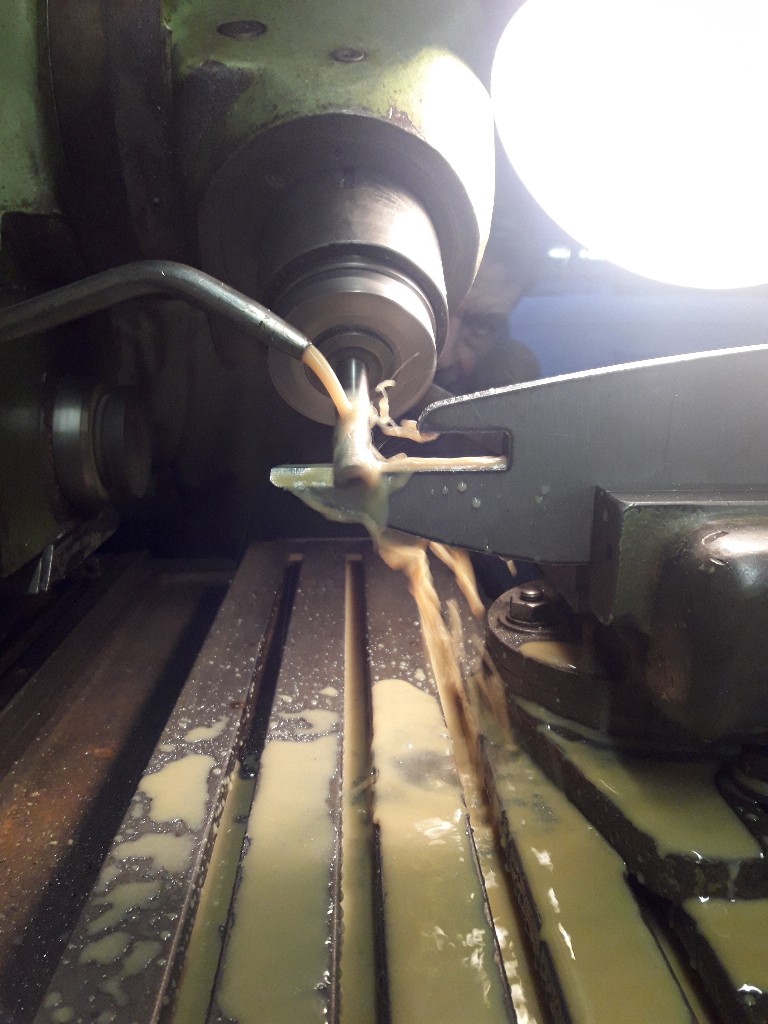

Heute hab ich die Mischarme gefräst damit ich die passende Materialförderung mit den Paddeln erreiche. Bin schon gespannt ob das dann alles so Funktioniert.

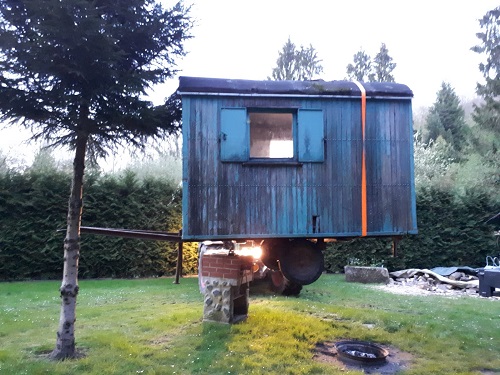

Harry Potter lässt grüßen...."Fliegender Bauwagen"



Habe gestern mit meinem neu aufgebauten Anhänger für einen Kumpel einen Bauwagen transportiert. Der wird ihn komplett zerlegen und neu aufbauen.

@Schoadl

Ist die Motor Getriebeeinheit fest angezogen? Würde ich nicht machen, Sondern " Schwimmend" lagern, damit nur Das Drehmmoment abgestützt wird.
Ansonten haben deine Lager wenig Überlebenschancen.
Wegen Verspannungen
Alternativ eine Kupplung einbauen

Grüße

Servus
Bis jetzt hätte ich es angezogen .
Es ist jetzt so Genau ausgerichtet bzw. die Welle ist auf h9 gefertigt dass ich die Welle von Hand durch beide Lager und ins Getriebe schieben kann wenn alles Angezogen ist .
Würde jetzt meinen dass dann nicht so viel passieren kann oder hoffe ich mal.

Ich stimme da mit MF Driver überein. Diese Getriebe mögen es überhaupt nicht wenn sie Torsion abbekommen. Dabei sind sogar meistens weniger die lager das Problem, sondern eher die Gehäuse (zumindest meiner Erfahrung nach).
Da brechen dann gern die Befestigungen aus.
Ich hab da auch schon einige Getriebe auf schwimmende Lagerung umgebaut, und seitdem keine Probleme mehr.
Evtl. kann ich heute im Lauf des Tages noch ein Foto zur veranschaulichung machen falls zu Interesse hast.

Hallo,

Denke wenn sich deine Welle in der Mitte um 2 mm verbiegt, sind das am Wellenende 0,2mm
Die Flanschläger sind Pendellager denen macht das nichts aus.
Die Welle wird sich beim Mischen immer etwas biegen, das ist dann am Wellenende Umlaufbiegung, der grausamste Lastfall, den es gibt.
Bau Mal zusammen und ziehe den Antrieb nicht fest und lass es
laufen, ich behaupte das Getriebe wackelt dan schon.

Grüße

t

Hallo,

da hat sich jemand einen Sägeautomat mit Zapfwellen bzw. Elektromotorantrieb selbst gebaut.


Gruß

Ecoboost

Naja überzeugt mich nicht so

Viel Mechanik , für was...... ?

Ich verstehs noch immer nicht, warum man die Arbeit von anderen immer schlecht reden muss?? Der eine weiß schon im Voraus, dass sich beim anderen die Wellle biegt, dem anderen ist zu viel Mechanik für zu wenig Effekt - was soll das??? Man stellt doch seine Eigenbauten hier ein, weil man diese genau für seinen Zweck selbst fertigt und darauf kann man stolz sein! Glaubt ihr im Ernst, dass der Erbauer aufgrund eurer Kommentare sein Projekt ändert??

Man muss nicht immer alles negativ kommentieren! Wenn sich die Welle biegt, dann hat der Schöpfer eben Pech gehabt und wird es entsprechend ändern, Mann! So lange es nicht lebensgefährlich ist, muss man doch nicht immer alles vorher schon besser wissen!! Und vermutlich ist der Sägeautomat der ganze Stolz des Erbauers - was gibt euch das Recht, lapidar zu antworten, "überzeugt mich nicht so" oder "viel Mechanik für?"...?? Konstruiert doch selbst mal solche Sachen, stellt sie stolz ein und dann kommen die ganz Großen und stellen alles in Frage - meistens aus Neid... Toll, oder??

Ich finde es nach wie vor super, dass man sich noch traut, seine Schöpfungen hier zu einzustellen und ja - es sind tolle Ideen dabei, von welchen man sich gerne inspirieren läßt - davon lebt doch alles hier! Und richtig - auch mir gefallen manche Eigenbauten besser, als andere, aber deswegen rede ich doch nicht diese schlecht..

Christian

Ch.Maier hat geschrieben: was gibt euch das Recht, lapidar zu antworten, "überzeugt mich nicht so"

Das Recht nennt man Meinungsfreiheit. Ich habe mich eh sehr zurückgehalten. Könnte wesentlich mehr schreiben, auch Richtung Sicherheit und so. Wer missratene Konstruktionen einstellt muss halt mit Kritik rechnen.
Ich werde auch oft kritisiert. Wer das nicht aushält sollte seine Erfindungen nicht hier einstellen.

Ecoboost hat ja nicht sein eigenes Projekt hier eingestellt sondern er hat ein fremdes Video eingestellt.

Die Maschine scheint mir ordentlich verarbeitet mit diversen Sicherheitsbedenken und nett bunt lackiert. Da es nicht Ecoboosts Projekt ist, darf man - so finde ich - sowieso durchaus mal Kritik laut werden lassen.

Die komplexe Maschine schneidet 100er Scheite in 50er Scheite und schafft sie auf den Hänger daneben. Wie ich finde auch ziemlich wenig Leistung für eine komplexe Mechanik. Und offene drehende Teile . Dafür aber mit Rückwärtsgang und Rücklichtern......Man muß nicht aus Sympathie alles gut finden.

es stimmt schon der ton ist etwas rauh hier zeitweise.. aber die maschine ist nun wirklich relativer unsinn..

Ch.Maier hat geschrieben:
......

Ich finde es nach wie vor super, dass man sich noch traut, seine Schöpfungen hier zu einzustellen und ja - es sind tolle Ideen dabei, von welchen man sich gerne inspirieren läßt - davon lebt doch alles hier! Und richtig - auch mir gefallen manche Eigenbauten besser, als andere, aber deswegen rede ich doch nicht diese schlecht..

Christian

100%tige Zustimmung.!!
