Servus
Bei mir ging es auch wieder ein wenig weiter.
Schaufel und Welle sind ausgeschweißt.

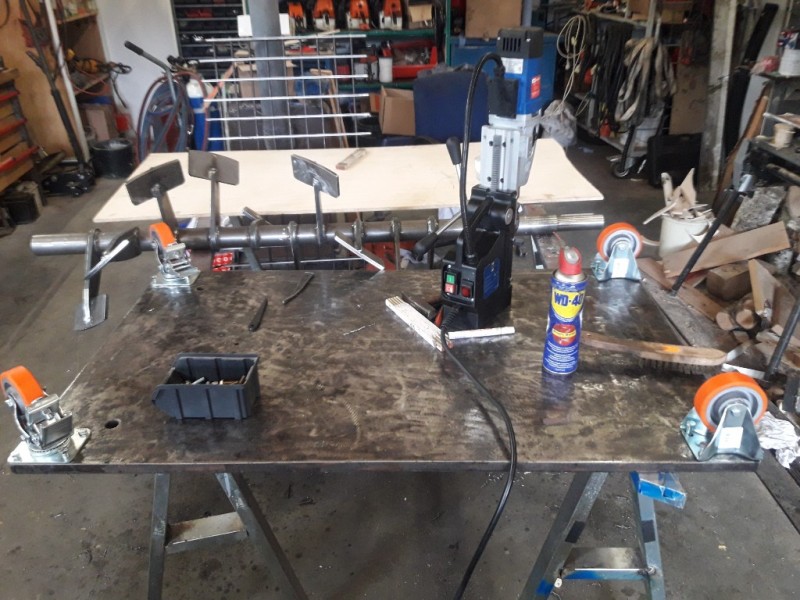

Gestern hab ich mir durch Zufall bei mir in der Nähe noch eine Eisenplatte auf ebay Kleinanzeigen gefunden 135cm x 72 cm x 2 cm für 80€ , Der Metallbauer bei uns wollte für 120x80x2 cm 250€
Platte wurde von mir noch auf 1.2m gekürzt .

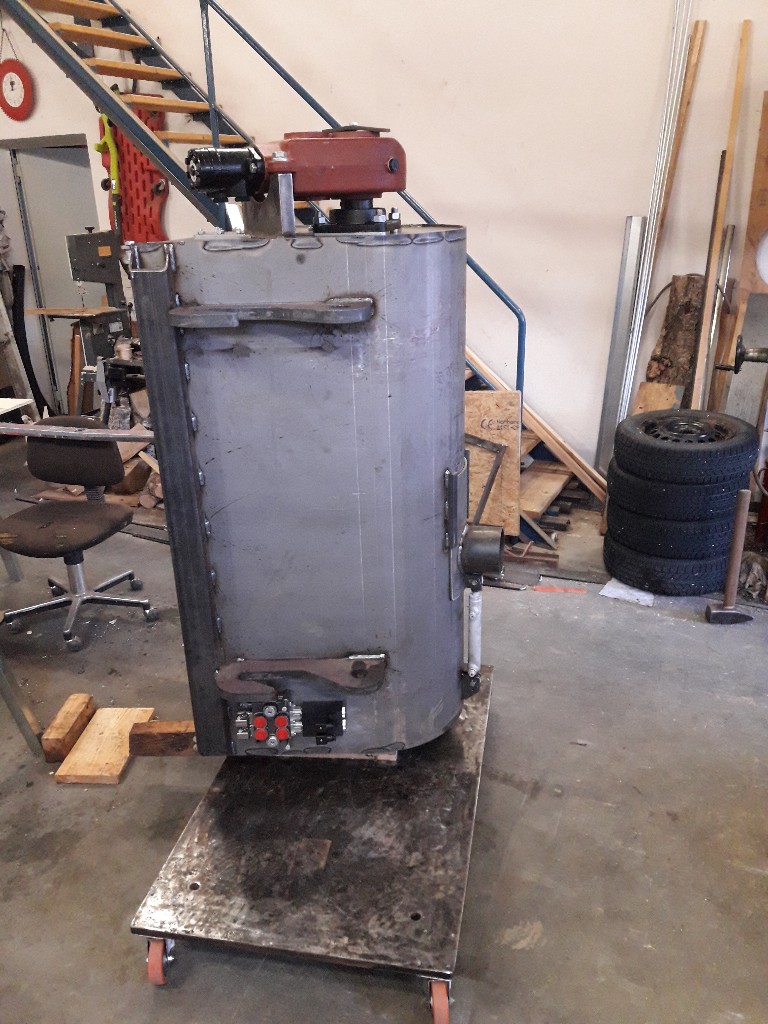

Jetzt wird es der Transportwagen für die Prüfung .
Die Nächsten Tage wird die Hydraulik und Elektrik verrohrt dann kann der Probelauf kommen .

Servus
Mit meinem Projekt ging es die Tage wieder Weiter Hydraulik ist Verrohrt und Problauf über die Notbetätigung Ventile hat Funktioniert.

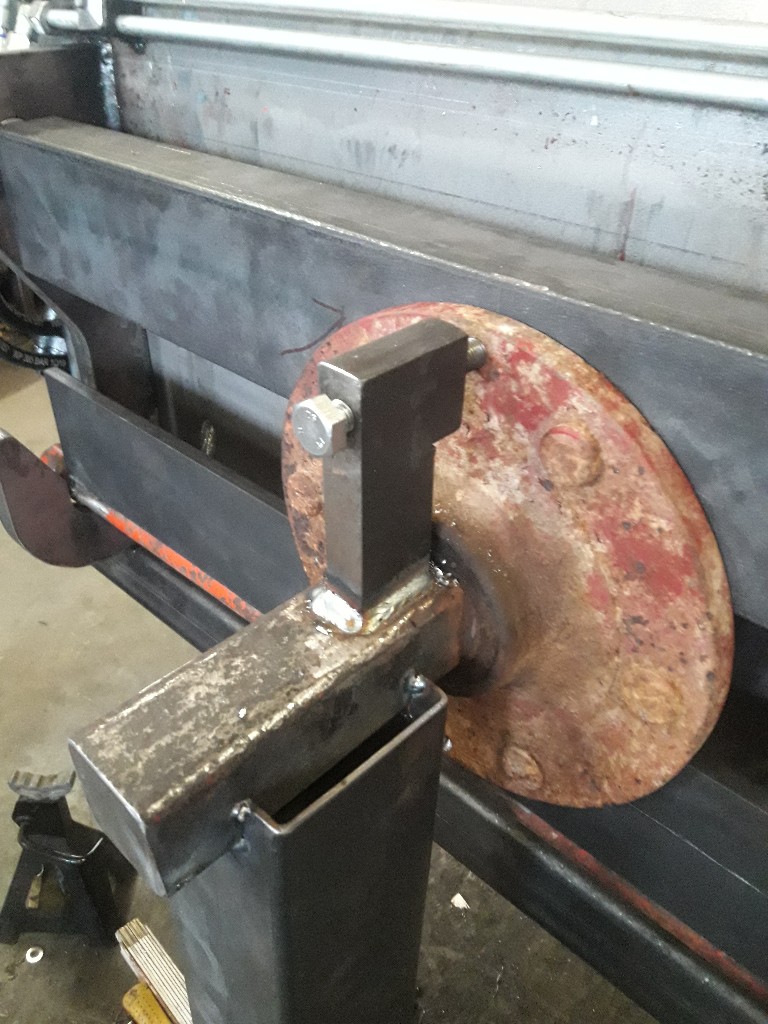

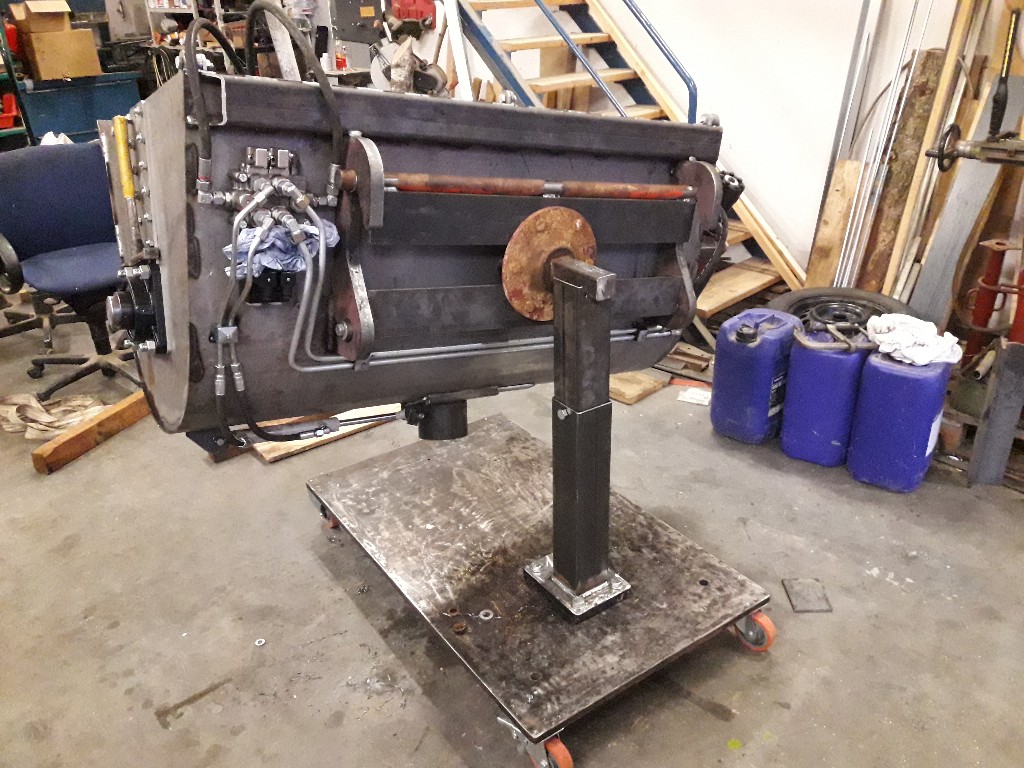

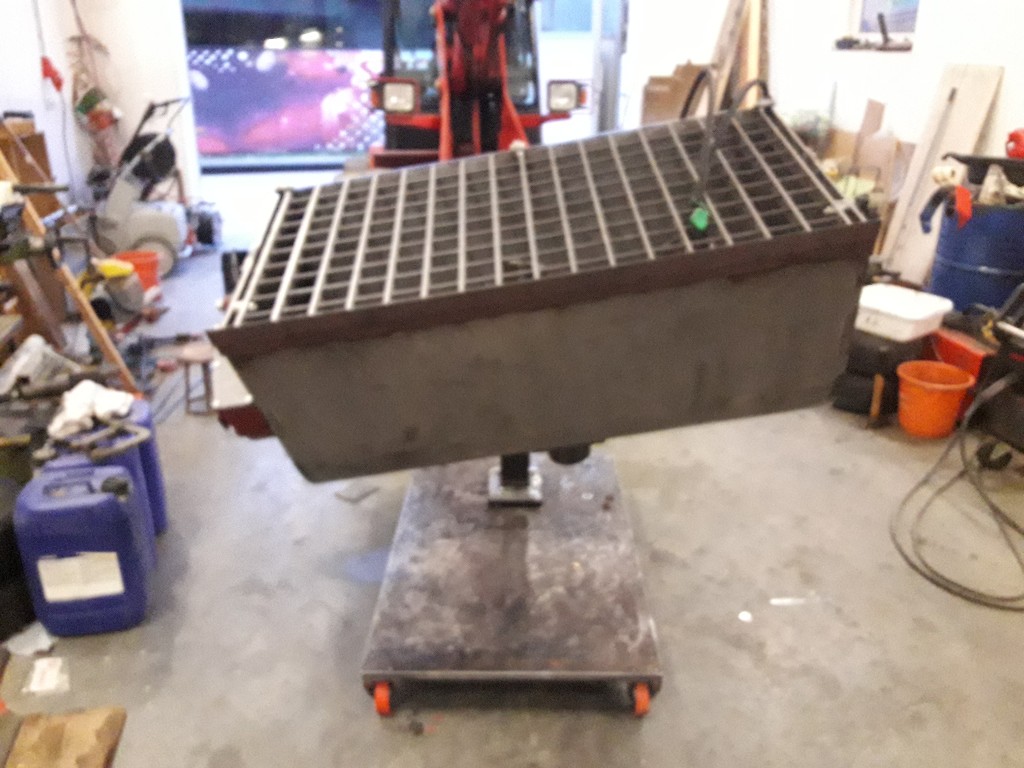

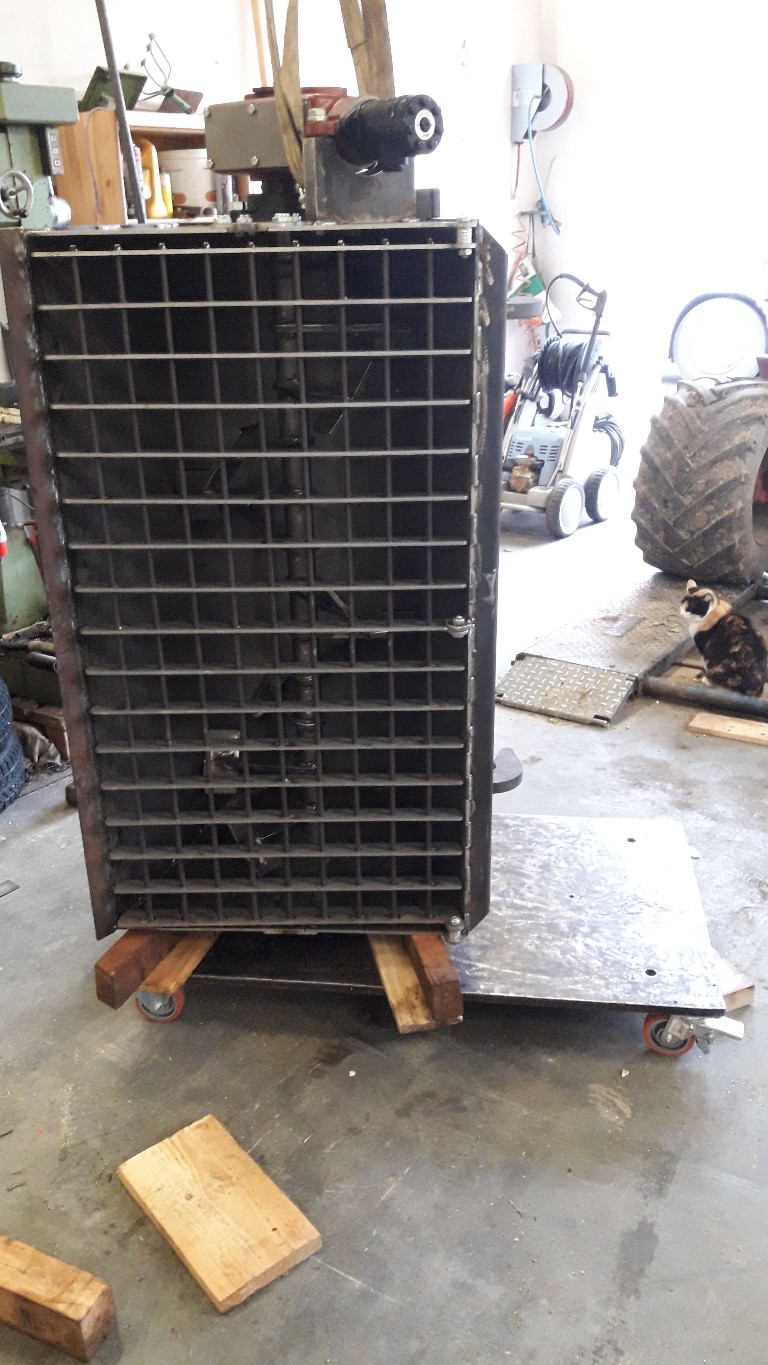

Hab jetzt noch an meinem Transportwagen ein Drehwerk montiert damit ich die Schaufel während der Montage komplett drehen kann und meine Maße stehend einhalte .

Ah daher der dicke Eisenplatte.

Ich hab mich schon gewundert warum der Transportwagen nicht einfach eine dickere Holzplatte bekommen hat

Schaut klasse aus - weiter so!

Ja ich hab mir auch schon gedacht, jetzt übertreibt er ein bischen mit der Paltte......

Weiter machen und weiter berichten, freut mich das wir an deinem "Meisterstück" teilhaben dürfen.

Was mir jetz noch so ins Auge sticht: Ist da noch ein massiver Schutzbügel unten geplant?

Wenn du die Mischschaufel etwas zu tief absetzt ist der Auslauf und der Schieberzylinder recht schnell krumm.

Aber sonst siehts top aus. Ich wünsche dir dass es auch von den Experten ästemiert wird. Leider ist ja oft das Endprodukt gar nicht sooooo entscheidend, sondern der ganze Prozess dahinter.

Holzzange, Holzgreifer selber bauen - DXF
Hallo an alle Selbermacher,

Ich möchte mir eine hydr. Holzzange selber bauen und wollte fragen, wer von Euch mir etwas weiter helfen könnte, und schon eine selber gebaut hat.

Sie sollte ca. 1400mm Öffnugsweite haben, und ca. 200 bis 300mm breit sein.

Sehr geholfen wäre mir natürlich mit Zeichnungen (DXF, 3-D Modell wäre ganz Top)


Mfg. Pinjei

Pinjei hat geschrieben:Holzzange, Holzgreifer selber bauen - DXF
Hallo an alle Selbermacher,

Ich möchte mir eine hydr. Holzzange selber bauen und wollte fragen, wer von Euch mir etwas weiter helfen könnte, und schon eine selber gebaut hat.

Sie sollte ca. 1400mm Öffnugsweite haben, und ca. 200 bis 300mm breit sein.

Sehr geholfen wäre mir natürlich mit Zeichnungen (DXF, 3-D Modell wäre ganz Top)


Mfg. Pinjei

Hallo, ich empfehle die 35€ zu investieren. Hab ich nicht bereut.
https://rover.ebay.com/rover/0/0/0?mpre ... 2902739379

Mfg Henry

hallo ich habe eine frage
ist es möglich mit einen maishäcksler, marke pöttinger mex 1, Äste mit einer stärke von ca 6cm zu häckseln ohne das dieser kaputt wird

Was spricht gegen ausprobieren?

Sich langsam nach oben heran tasten. Du wirst ja kaum das Volumen zuführen können, wie bei der Maisernte.

Dauerhaft glaube ich jedoch nicht an den Maishäcksler. Der könnte fürs Holz zu kackig ausgelegt sein.

ich habs mit kleinen ästen schon probiert läuft ohne probleme aber ich dachte das bei dickeren ästen mehr belastung ist als bei mais und kaputt machen will ich ihn dann auch wieder nicht deshalb dachte ich das hier jemand vielleicht erfahrung damit hat und mir weiterhelfen kann

Bzgl. Greifer:

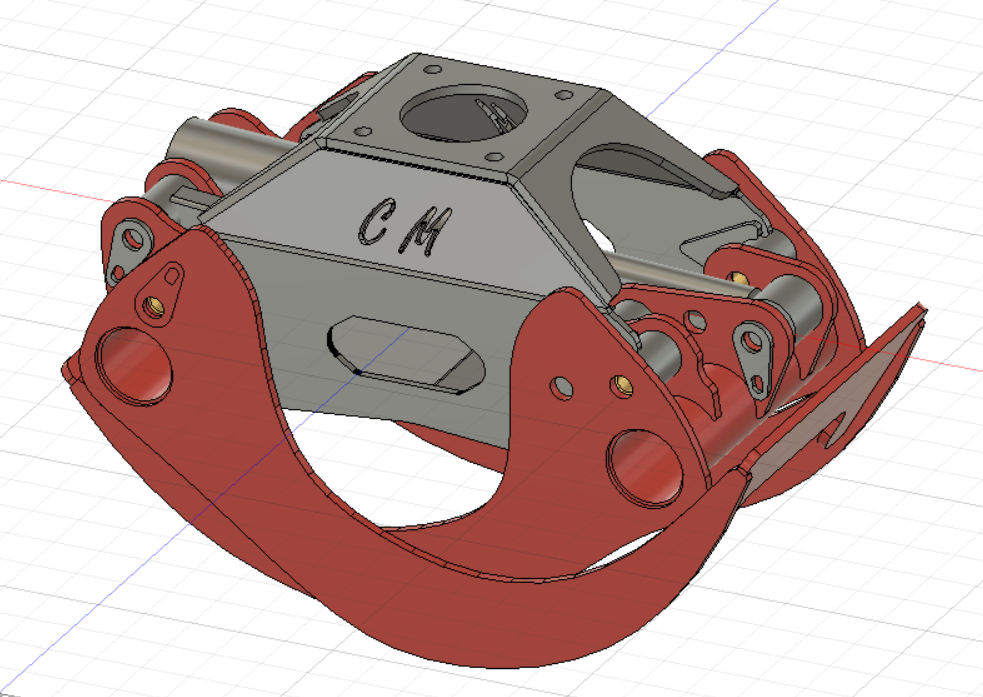

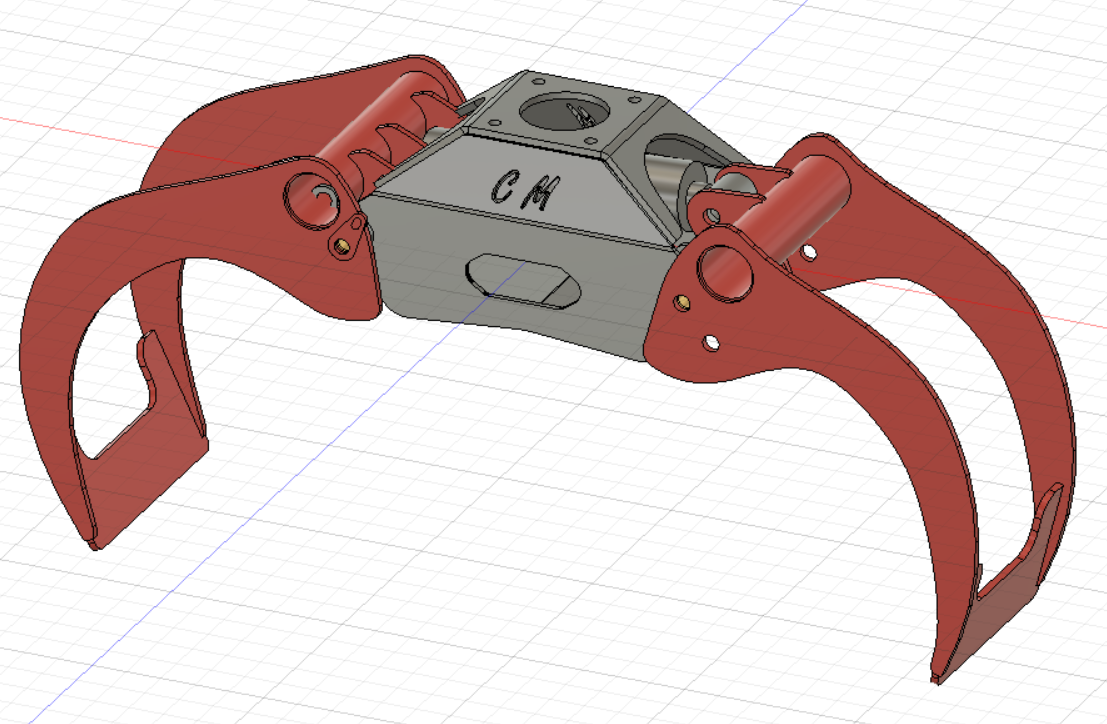

Entwerfe derzeit auch einen Greifer/Rückezange, welcher eine Öffnungsweite von guten 1200mm hat und ca. 100kg wiegen wird. Der Greifer wird für den echten Gebrauch gebaut - mit Messingbüchsen, entsprechenden Materialstärken, usw. Auch die kurzen Einspannlängen der Bolzen waren mir sehr wichtig. Und nicht vergessen - der Zylinder ist an beiden Punkten an den Greiferschalen befestigt und nicht, wie oft zu sehen, mit einer Seite am Trägergehäuse. Drückt man nämlich mit den Greiferzangen nach außen (z.B. Ästewanne aus Rückewagen heben), dann wird bei dieser (einfacheren) Bauart, die Gleichlaufstange komplett auf Druck (und damit Biegung) belastet. Wenn der Zylinder an beiden Greiferschalen befestigt wird, dient die Stange wirklich nur als Gleichlauf.
Werde mir demnächst meinen Satz lasern lassen und dann zusammenbauen und testen... (keine Angst, die Bilder zeigen den Greifer in noch nicht ganz fertigen Zustand...)

Christian

Habe versucht, die Schalen etwas nachzuempfinden, weil diese vermutlich nicht schlecht sind. Da ich einen Standartzylinder (mit anderem Hub/Einbaulängenverhältnis) verwende, um die Kosten niedrig zu halten, ist es eine komplette Eigenkreation...
Es kommt vermutlich noch eine Zahnleiste dazu, weil ich den Greifer auch als Rückezange verwenden werde.

Hallo nhtl70!
Würde mich interessieren wie lang die Hackschnitzel werden? Habe das von den Anfängen der Hackmaschinen schon gehört,kann es mir aber nicht vorstellen.

mfg Steyrer8055

Servus an alle Förderbandbauer,

ich möchte an meine Trommelsäge ein Förderband mit einem Feuerwehrschlauch als Förderband bauen.
Die Frage ist welche Seite sollte oben sein? Die gummierte Innenseite ist sehr glatt.
Das würde dafür sprechen dass die aussen sein sollte. Die Rolle die ich vorgesehen haben hat 120mm im Durchmesser.
Wie sollte denn die Rolle beschaffen sein dass der Schlauch gut greift bzw angetrieben wird.
Einen Gummie hat es mir herunter gerissen.
Könnten evtl. aufgeschweisste vierkant Stäbe (3 - 4mm) die Lösung sein?
Wie stark sollt das Band eigentlich gespannt sein?
Was meint ihr?

Gruss

Distiller
