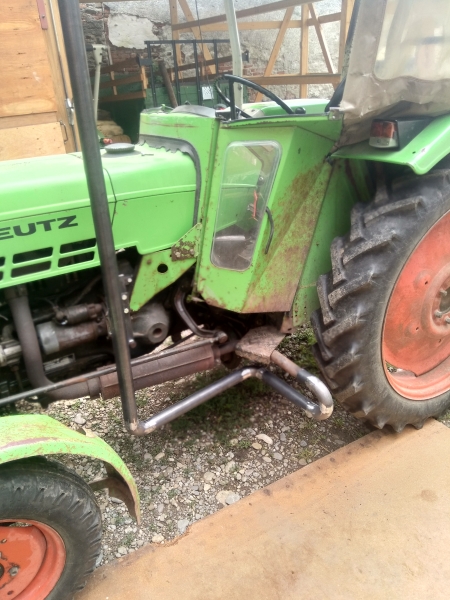

vorhin noch an Auspuff für unsere Stinkmorchel gebaut:





Ist nur mit 2 Schrauben fixiert, das man zum Holzspalten und -sägen nicht immer das Dachrinnenrohr dran lehnen muss. Kommt wahrscheinleich eh nimmer weg Ohne verreckst hinter dem Stinker...

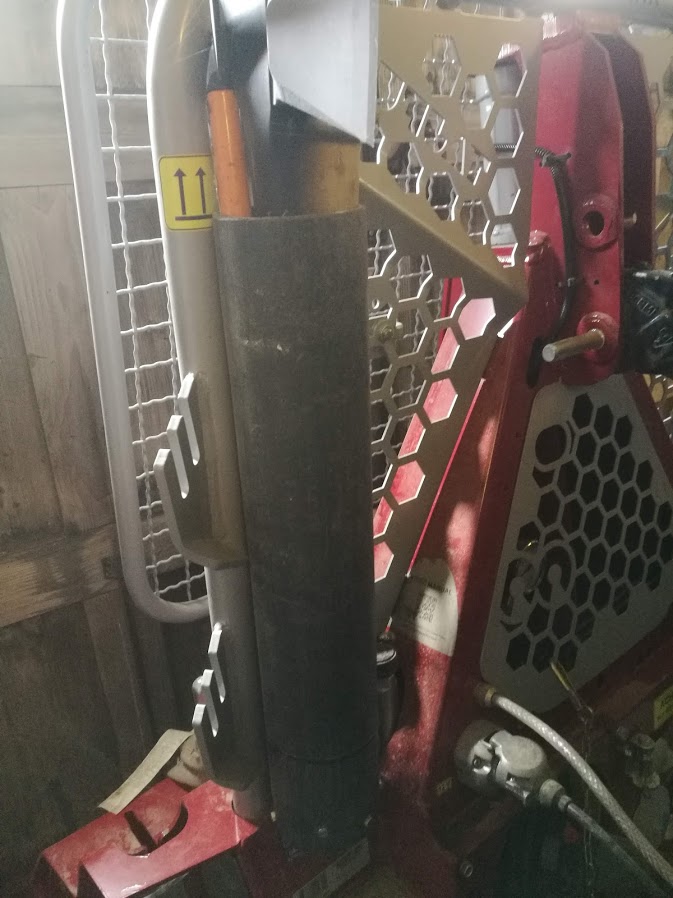

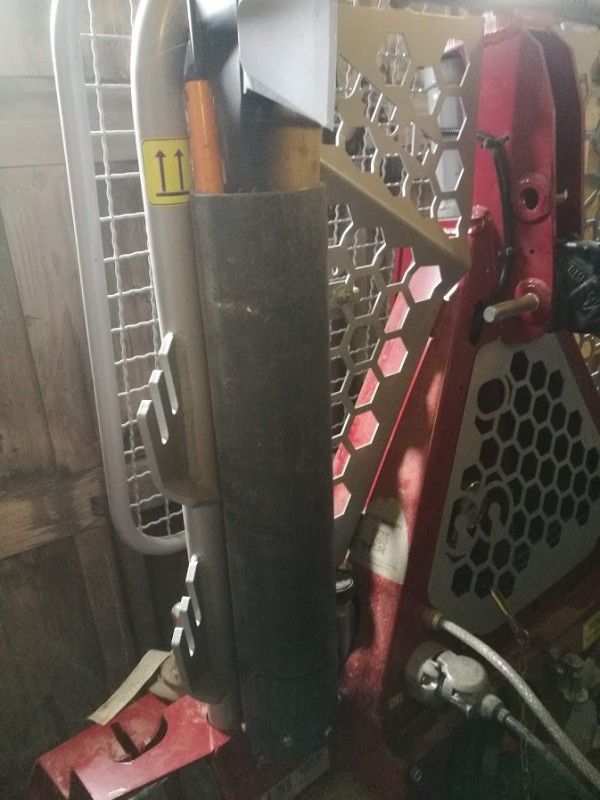

Ihr habt mich dazu inspiriert, einen "Köcher" an meine Winde zu bauen.

Und das wurde notwendig, weil ich den Inhalt meines Kettenöltanks in der Kabine meines Blaubärchens verteilt habe.

Sauber. Die alternative zu schweissen. Aber die ecken hätt ich trotzdem abgerundet?

@Güldner
Das hab ich auch schon hinter mir.
Ab dem Krümmer gleich nach oben verlegt.

@Blaubärchen
Die Blechkanten wird dein Kanister ned so toll finden

@Blaubärchen
Aus welchem Material ist der Köcher?
Kannst Du mal von den beiden Halterungen ein Foto aus einer bißchen entfernteren Distanz einstellen? Bin auch noch am überlegen wo ich noch eine Kanisterhalterung anbringen könnte, meine Winde ist schon ziemlich "voll" gepackt

Gruß
R16

@R16
Ehrlich gesagt, ich habe keine Ahnung. Ein KG-Rohr ist es definitiv nicht, das Rohr ist eher weich, als ob irgendwas gummiartiges eingebaut ist. Es hat sich leicht bohren lassen und es hat sich der Umgebung ein bisschen anpassen können. Das Teil ist nur irgendwo rumgelegen.

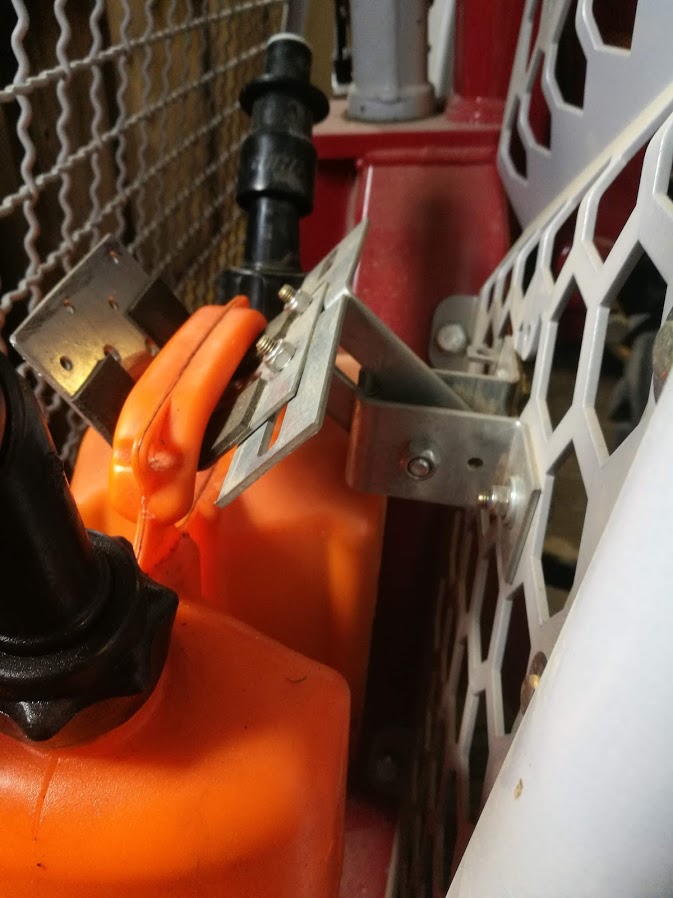

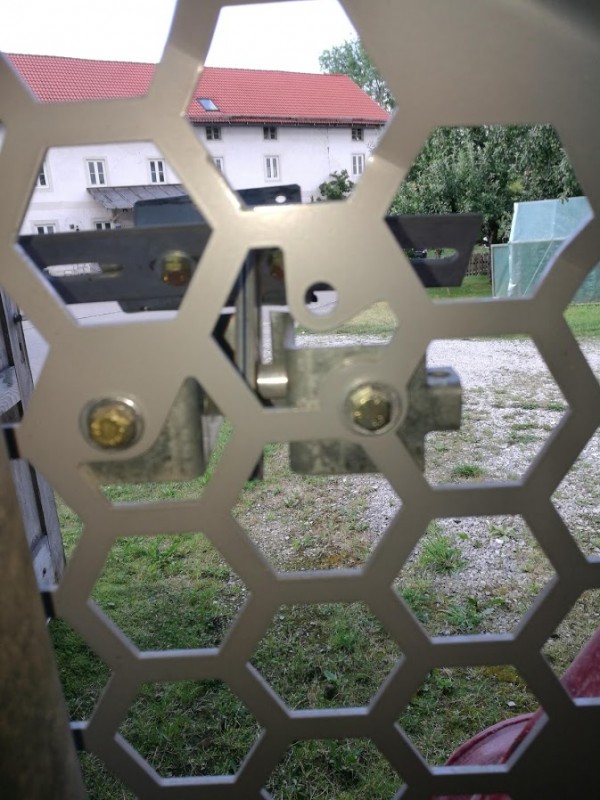

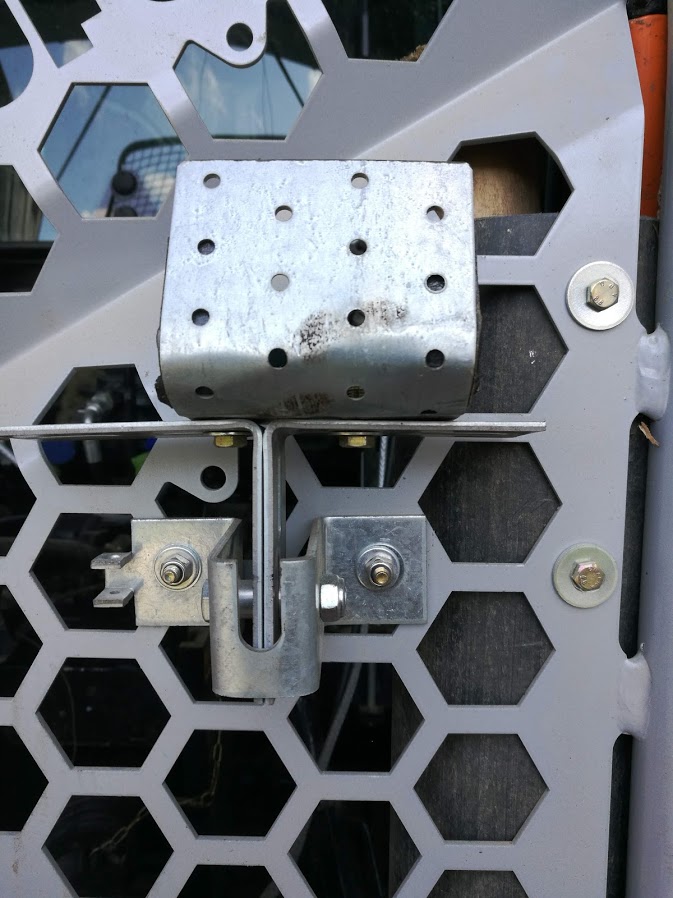

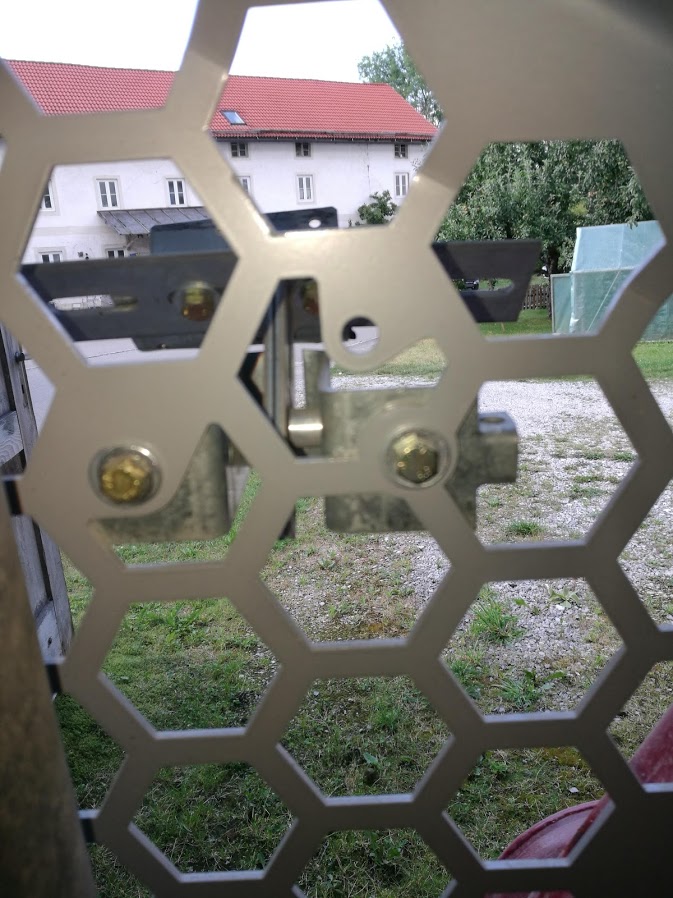

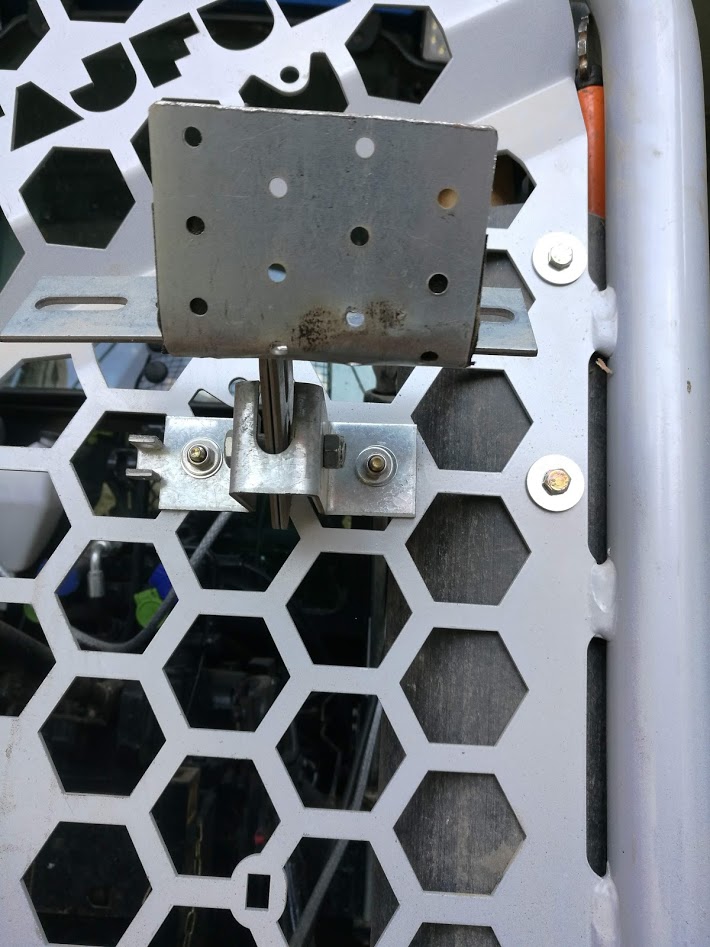

Hier nochmal ein paar Bilder. Aber fragt mich bitte nicht was das mal gewesen sein soll. Ich habe dieses Metallteil beim rumgruschen (stöbern) in der väterlichen Werkstatt gefunden und ein wenig angepasst. Ich musste nur ein Winkeleisen mit ein paar passenden Bohrlöchern versehen und verschrauben. Moosgummi drauf und voila.
Ich habe die an der Winde vorhandenen Löcher genommen, an der Winde ist nichts verändert worden.

Den Köcher habe ich im oberen Teil mit 2 kurzen selbstsichernden Schrauben fixiert, unten nur mit Kabelbinder am Gitter befestigt damit ich keine Vibrationen bekomme.

Da ich nicht wusste ob das ganze praktikabel ist, habe ich noch kein Feintuning vorgenommen. Die Überstände am Kanisterhalter müssen noch abgeflext werden, und die Kanten gebrochen. Aber soweit bin ich ganz zufrieden.

Das Rohr sieht wie die Rollen aus, auf denen die Silo (Wickel?) Folien aufgerollt sind.

mfg

@R16: Das schwarze Rohr sieht ein bisschen aus wie das Geberit Silent db20 Rohr aus dem Sanitärbereich...

Das Schwarze Rohr ist ein PE100 Rohr für Geberit Silent oder Geberit PE 80 ist die Wandstärke zu dick

Hallo ich erbitte nen brauchbaren Tipp für meine Betondeckel zum rausheben oder prinzipiell heben .

Die Rahmen (4 Stück, weitgehend quadratisch ) ) habe ich aus 70 er Winkeleisen gefertigt . Da mir 7 cm Beton zu wenig erschien , habe ich jetzt die Rahmen zum Betonieren auf Holzlatten gestellt , wird also eine Plattenstärke von ca 10 cm .

Jetzt geht es mir darum wie transportiere ich die , bzw hebe die heraus . Also nur mit Lader das ist klar, aber wie hänge ich die Dinger an , sprich Fixierung an dem Deckel . Ich möchte nichts was oben heraus schaut , wegen Schneeschieben .

Eine eingeschweisste große Mutter an zwei Ecken ? Aber da wird sich auch der Dreck sammeln und das Gewinde vergammelt .
Eine Vertiefung in der Mitte des Deckels mit Stahlöse zum einhängen einer Kette , hmmm das dürfte das ganze wieder schwächen .

Wisst ihr was besseres ?

Hi!
Ich würde Langmuttern einschweißen und im Beton Vertiefungen lassen. Zum Verschließen setzt du einfach passende Innensechskantschrauben rein.
Wenn du den Deckel rausheben möchtest drehst du die Schraube raus, Ösenschraube rein, Kette dran und ausheben...

Gruß aus dem Saarland
Ben

Die Firma Pfeifer bietet dafür extra Lösungen an.

https://www.pfeifer.info/de/produkte-leistungen/produkte/betoneinbauteile/transportankersysteme/gewindesystem/transportanker/

Muss denn der Deckel 100 verschlossen sein? Anderfalls 2 Löcher ausspären mit 50mm Durchmesser. Dann kannst du an einer Kette am letzen Glied ein Quereisen anschweissen. Längs durchs Loch fädeln und dann anziehen, dann liegt das Quereisen von unten am Deckel an. Ich hoffe man versteht was ich meine.

Danke für eure Wortmeldungen und Ideen .

Vergessen zu schreiben , die Güllegrube wird nicht mehr benutzt , es wird also nur äußerst selten der Deckel geöffnet . Ich denke jedes Gewinde wird im lauf der Zeit einrosten . Ich hab das auch lange überlegt , denkbar wäre das noch mit einer Gewindefüllung aus Plastik , Silikon o .ä.

Die Spezialfirma , das hab ich mir angeschaut . Manche Sachen sind gar nicht verständlich wie das funktionieren soll . Schade dass es da keine Systemzeichnung gibt . Am Freitag bekomme ich Beton deshalb würde das auch terminlich nichtg mehr funktionieren. Trotz dem ein Danke .

Über den dritten Vorschlag hab ich selbst schon vorher lange gebrütet . Aber warum zwei Löcher ? Es reicht doch wenn das eine genau in der Mitte ist . Ein Teller mit Loch , darauf ein Rohr geschweisst und in der Mitte einbetoniert , super .
Jetzt muss ich einen Stab / Rohr o.ä. in das Loch stecken und dann soll unten ( in der Grube ) quasi ein T verkehrt rum werden . Das ist nicht mal das Problem , aber wie bekomme ich das wieder raus ? Eine Fummelei , trotzdem eine Lösung die ich nicht ganz bei Seite schieben möchte, wenn mir der Einfall für das Problem mit dem wieder raus bekommen einfällt .

Jetzt ist mir mit lauter überlegen noch was anderes eingefallen : zwei Knotenbleche in zwei diagonalen Ecken einschweissen . In die Knotenbleche ein Schlüsselloch ( durch das ein 10 oder 12er Schraubenkopf passt ) , das runde in die Ecke . An eine passende Kette an den Enden je eine 10 / 12 er schraube schweissen (mit der Gewindeseite an die Kette ) .
Zum heben den Schraubenkopf durch das Schlüsselloch und dann in den Schlitz schieben - anheben fertig .
Zum betonieren unter das Knotenblech ein Stück 20 mm Styropor kleben damit der Abstand gewahrt bleibt . Man könnte auch nochmals ein Knotenblech einschweissen um den Abstand zu wahren , aber das glaub zu aufwendig .
