Hier gibt's sowas auch für akzeptable Preise:
https://www.hagl-stahlbordwand.de/bordwandaufbau.html

.

ok zumindest ist Holz billiger wie Alu

.

Einfache 30er Bretter hatte ich so ähnlich schon verwendet .
Hatte und hab ich halt rumliegen .

Servus, hier folgt ein "Schrottwichteln"-Post zur Konstruktion meines Bündelgeräts. Sämtliche Teile außer der 2 Kugellager und des Anbaudreiecks sind aus dem übriggebliebenen Metallvorrat, somit belaufen sich die Kosten auf ca 150€ mit den verwendeten Elektroden.

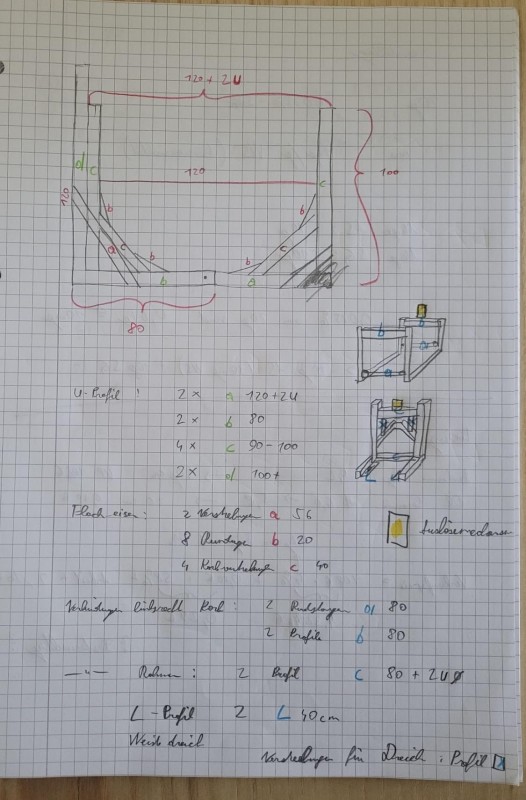

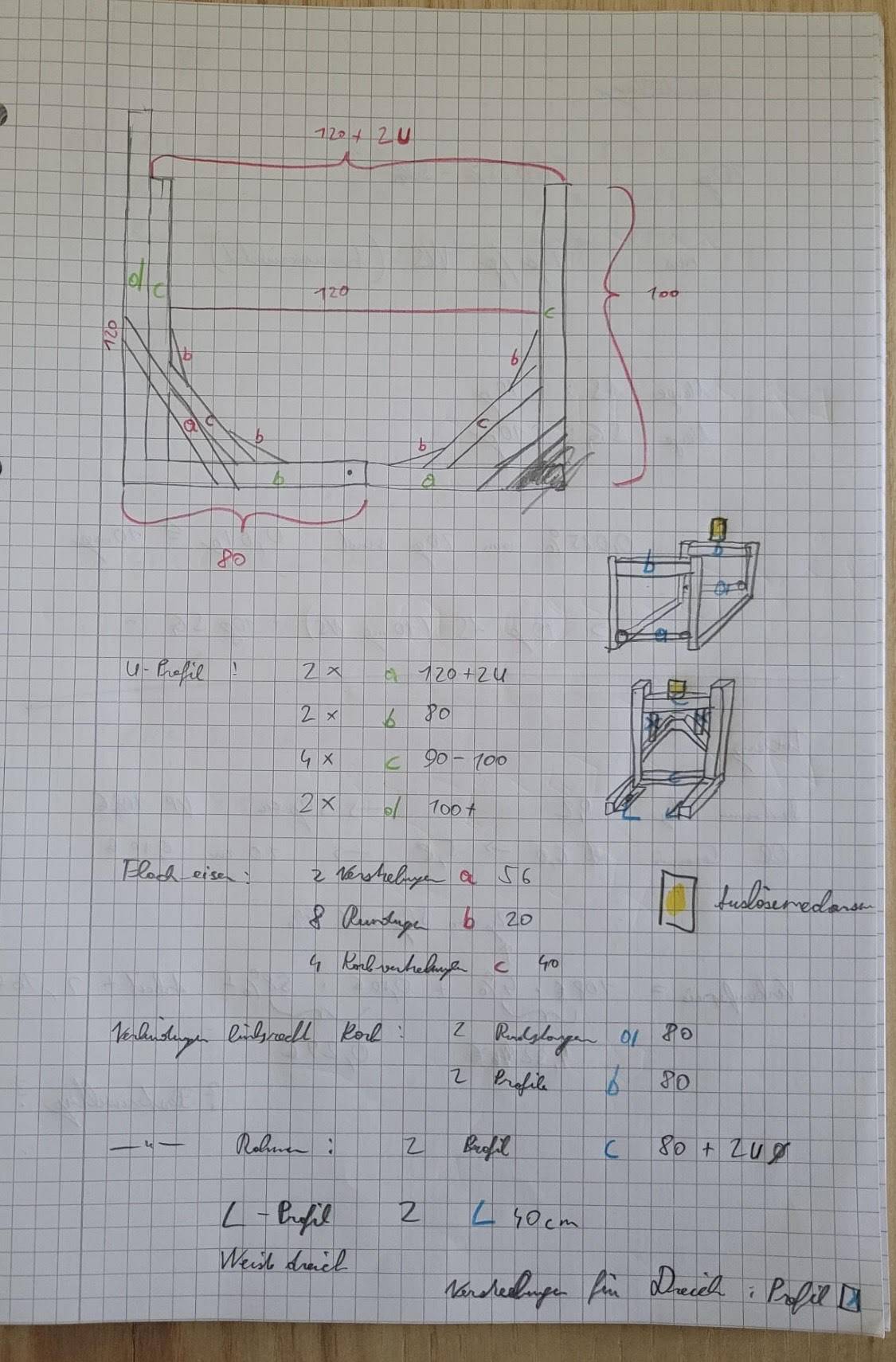

Die Idee wurde mal grob niedergeschrieben, ausgelegt wurde es auf 120cm Frischholz-Bündel, nach dem Trockenschwund ergibt das ziemlich genau einen Raummeter.

Wie schon erwähnt wurde nur "Abfall" verwendet, der Rost natürlich mit der Flex vor dem Lackieren entfernt.

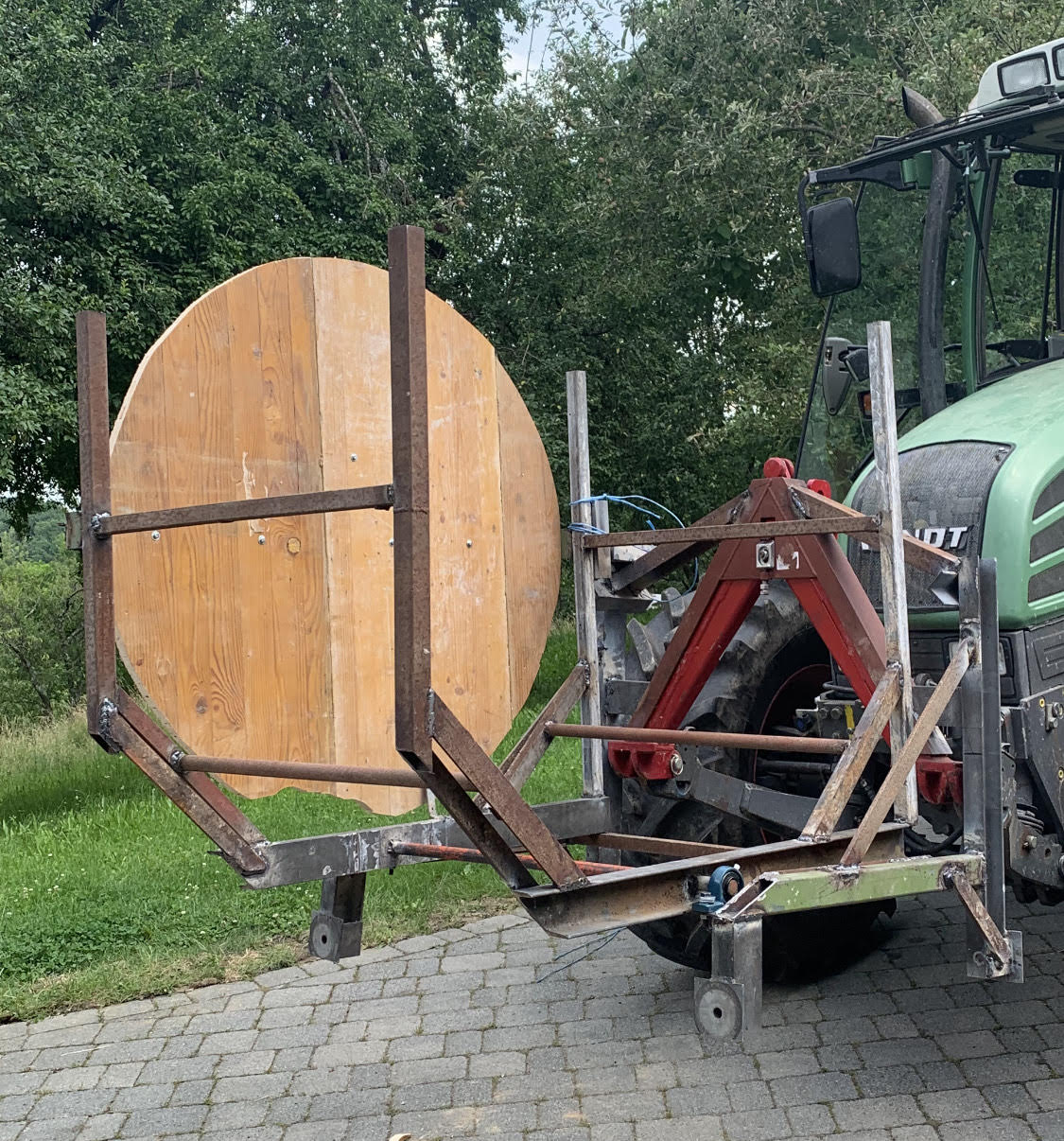

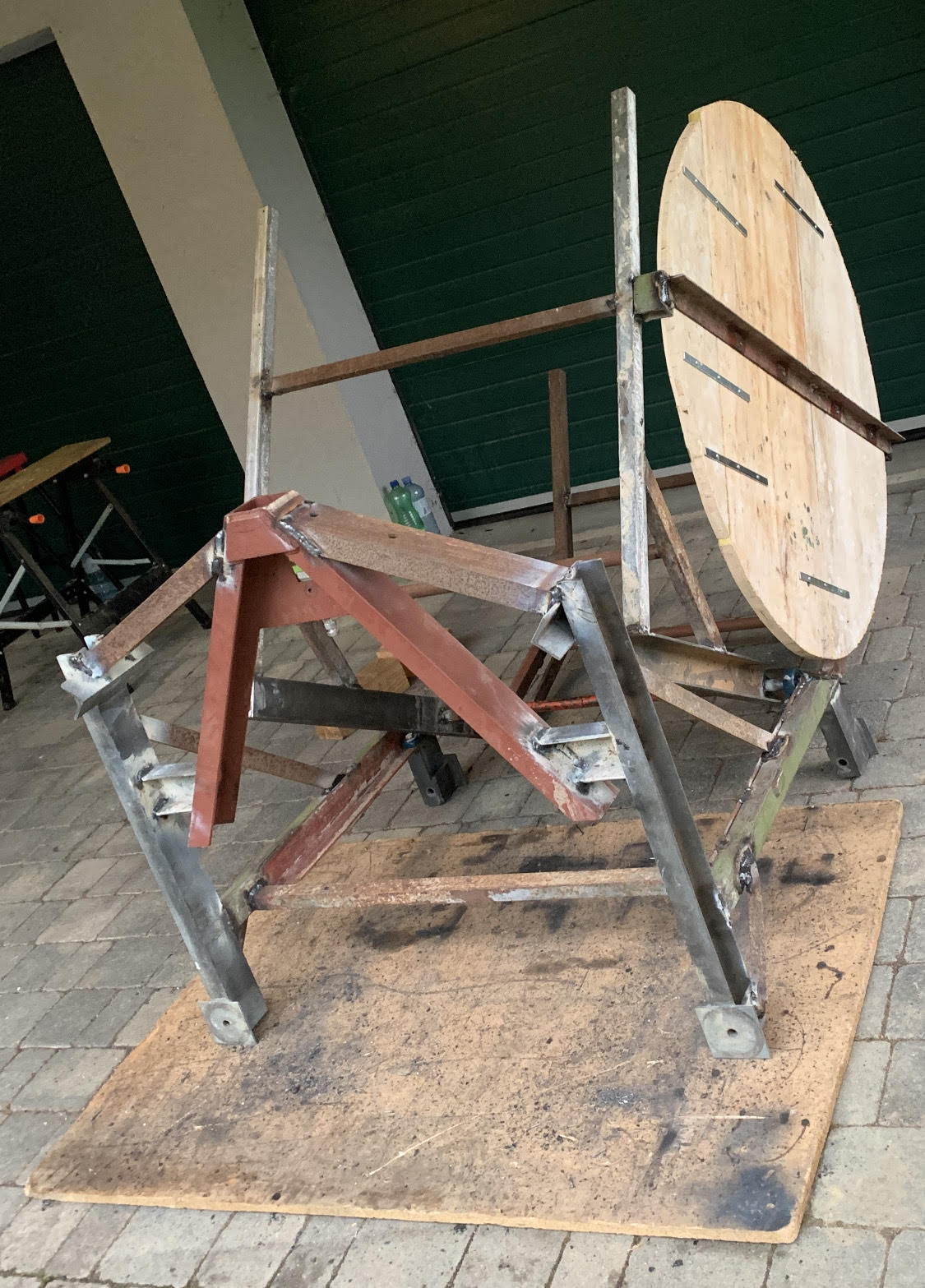

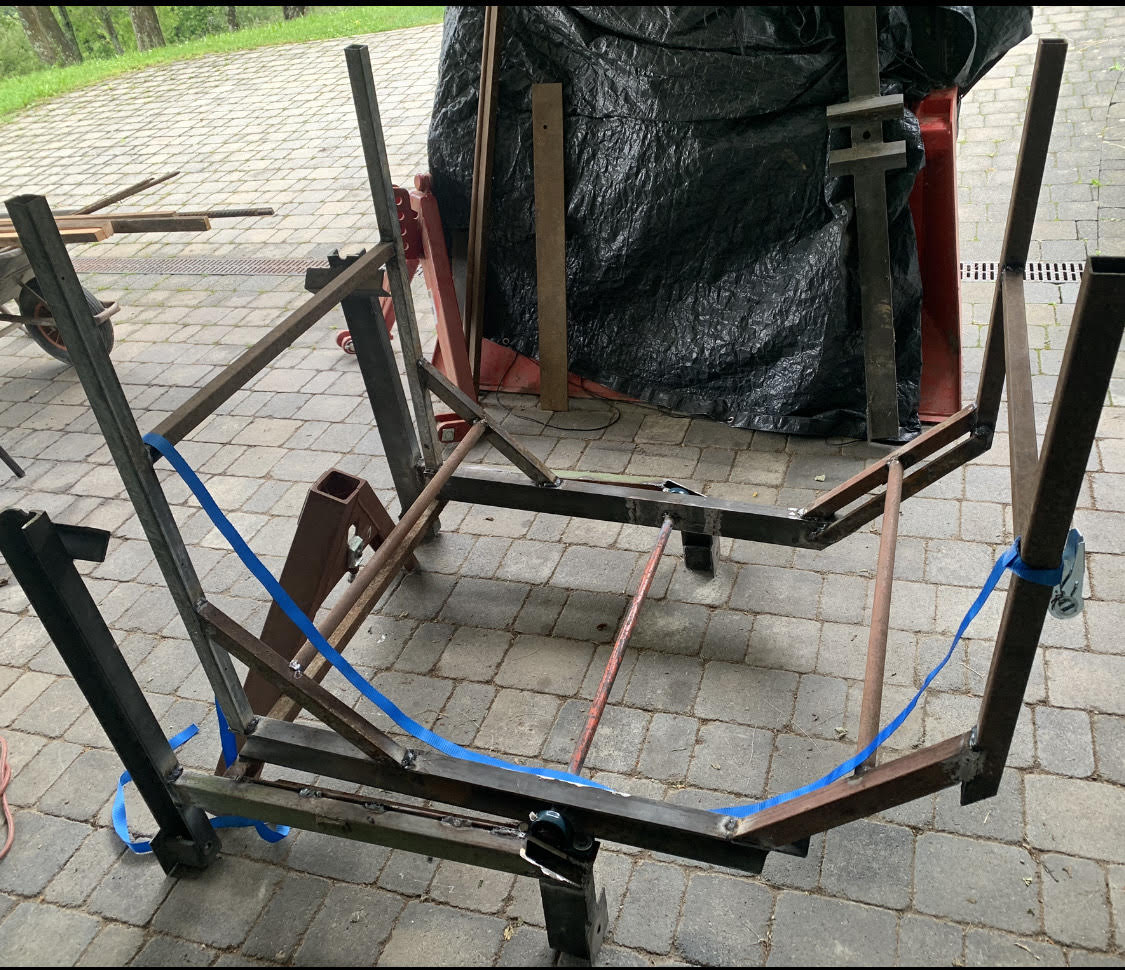

Nach dem Zuschnitt und dem ersten Heften der Teile gings ans erste anpassen von Korb und Rahmen. Das wurde dann passend verschweißt und mit einer improvisierten Anschlagplatte versehen.

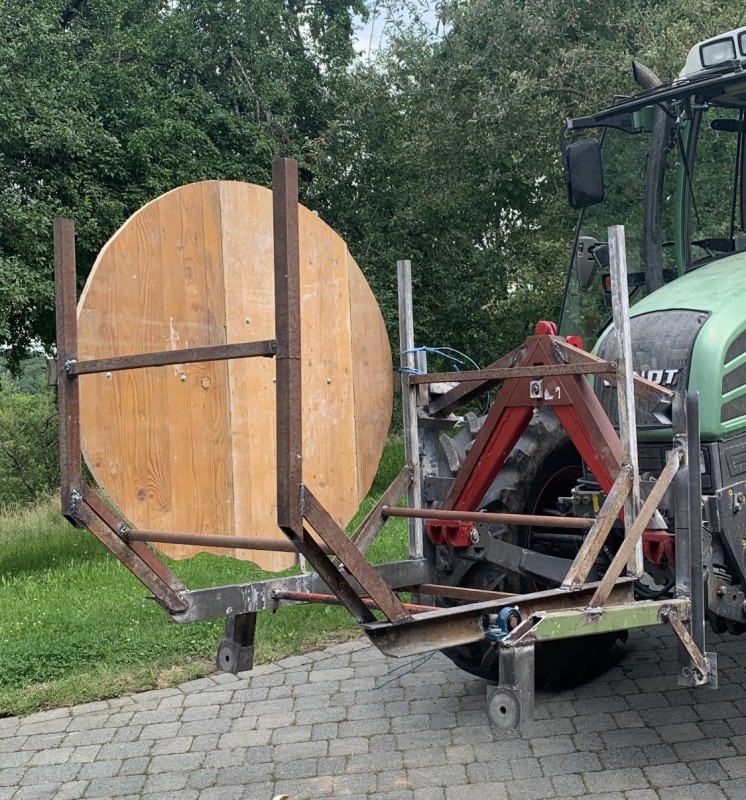

Das erste Mal angebaut wurde natürlich die Funktion und Haltbarkeit des Schweiß-Pfuschs mit einem ersten Bündel frische Eiche getestet.

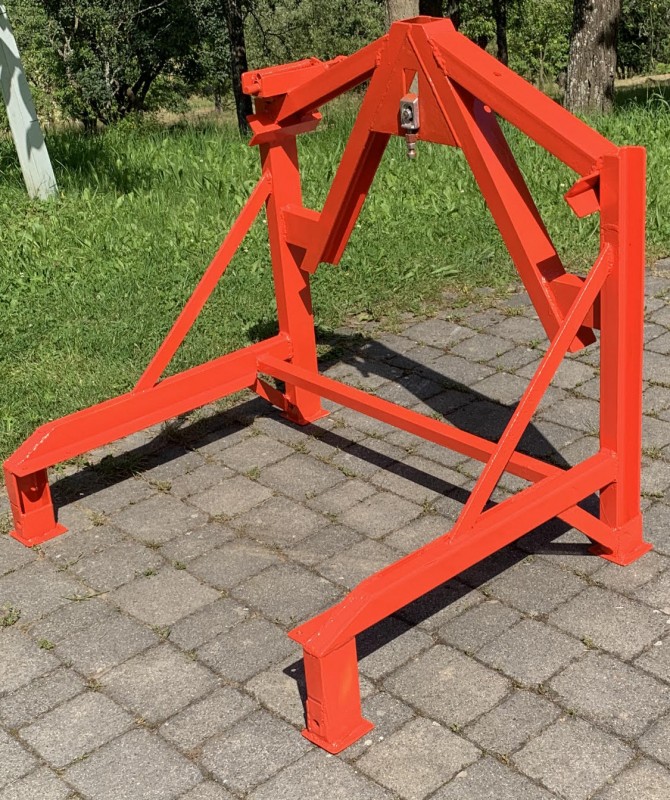

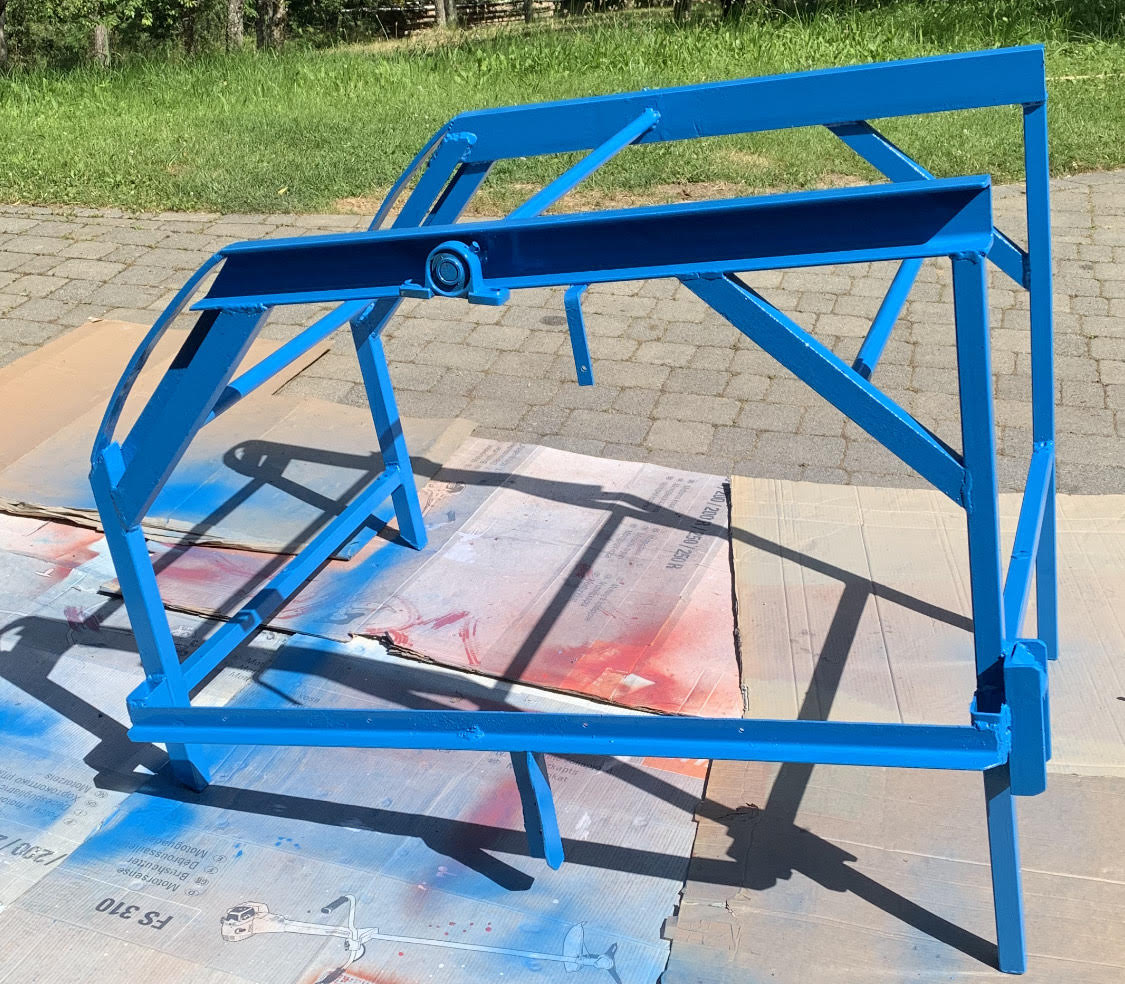

Anschließend wurden einige Kleinigkeiten verbessert. Alle offenen Rohrprofile wurden zugeschweißt, Abroll-Flacheisen an der Vorderkante angebracht um das Auskippen flüssiger zu machen und der Rost entfernt. Danach wurde es mit den übrigen Farbresten die noch da waren grundiert und lackiert- ReformRot und HatzenbichlerBlau

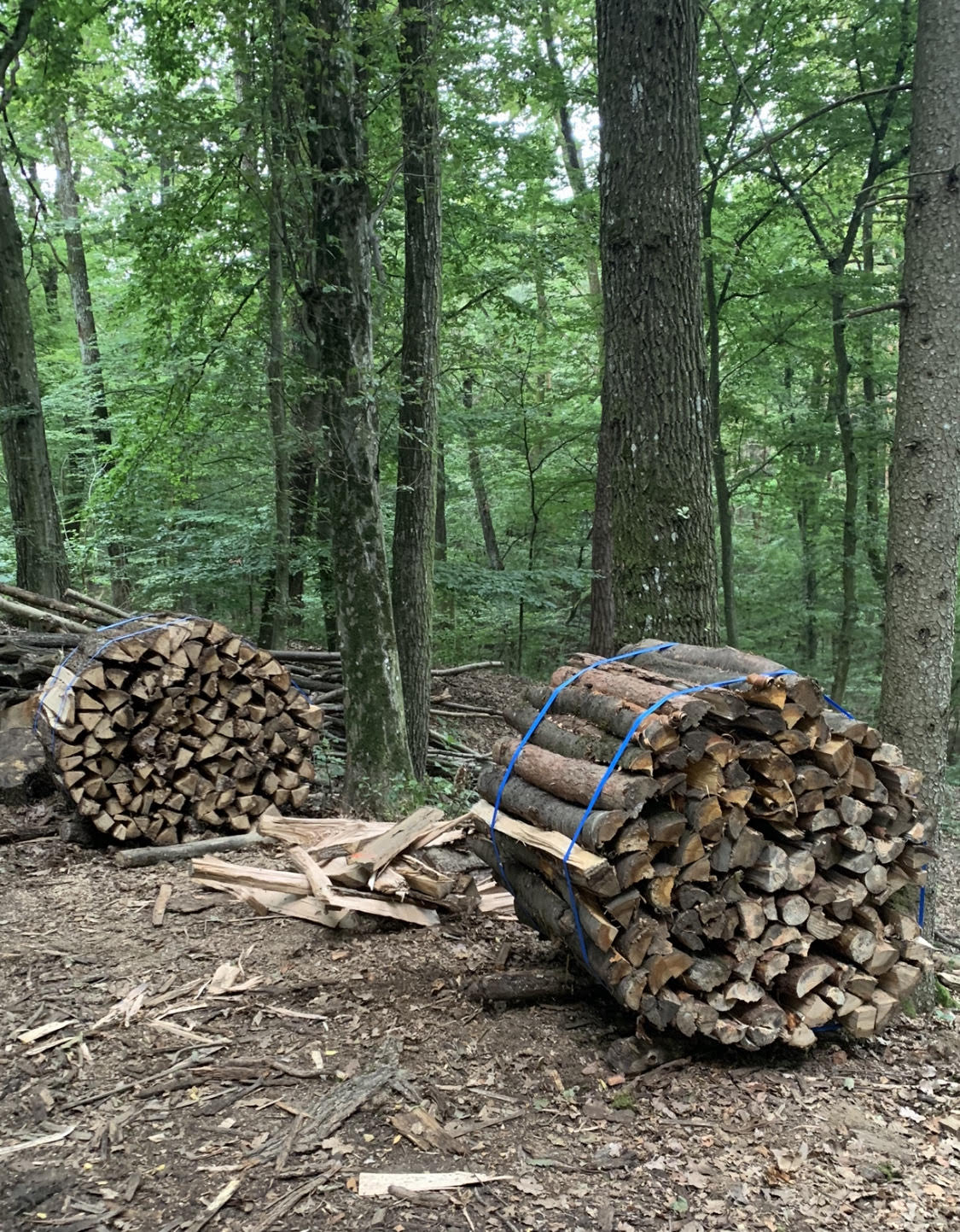

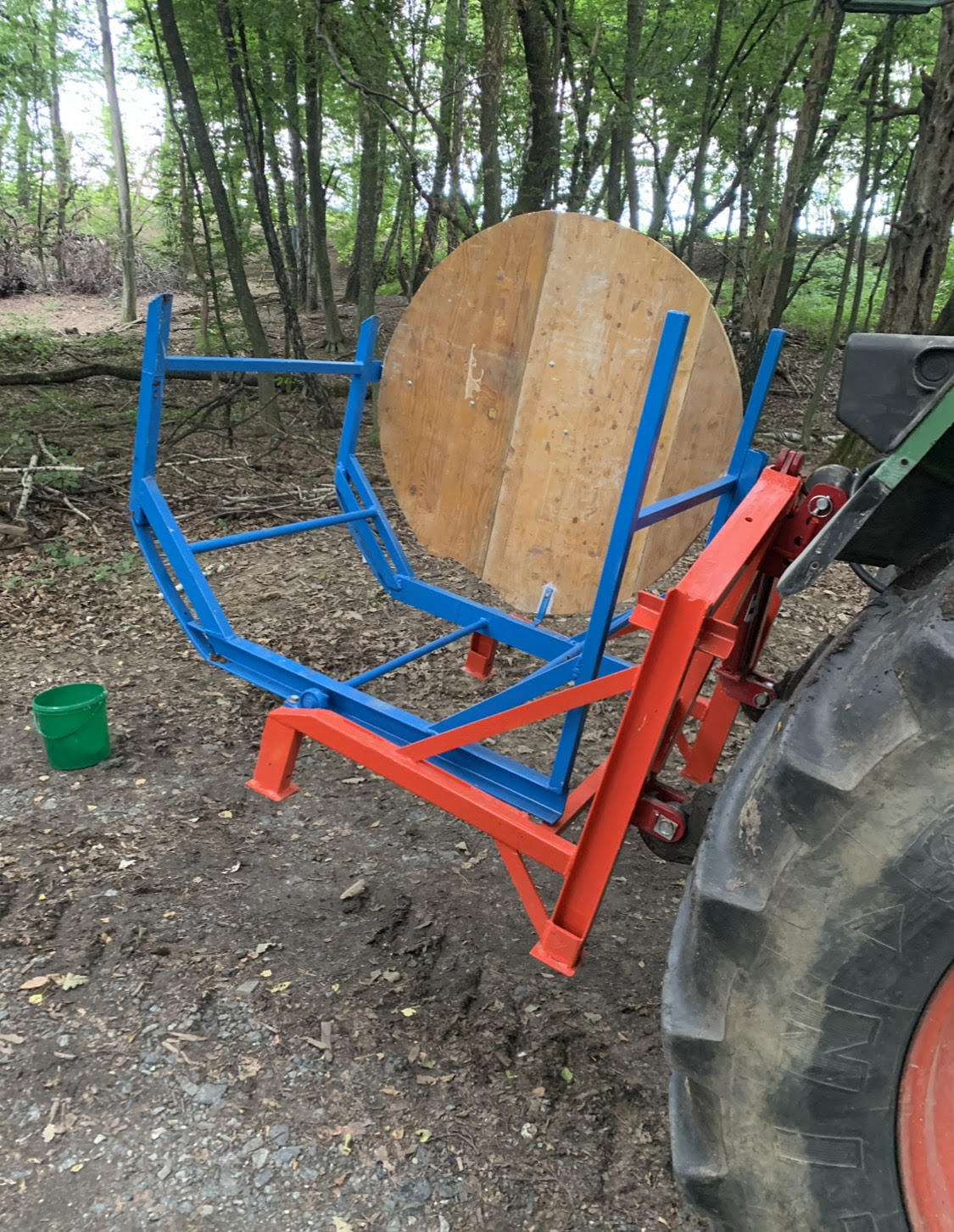

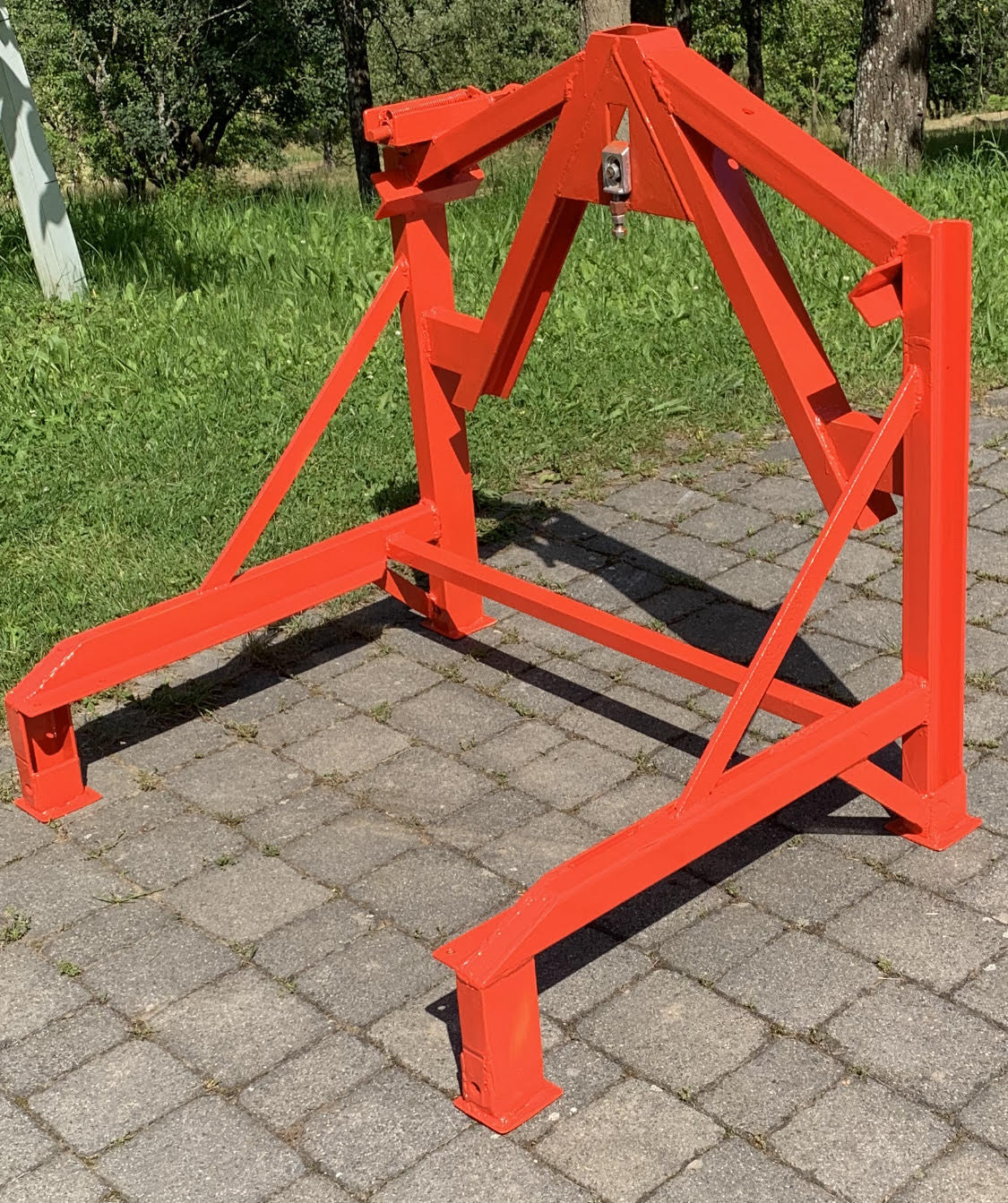

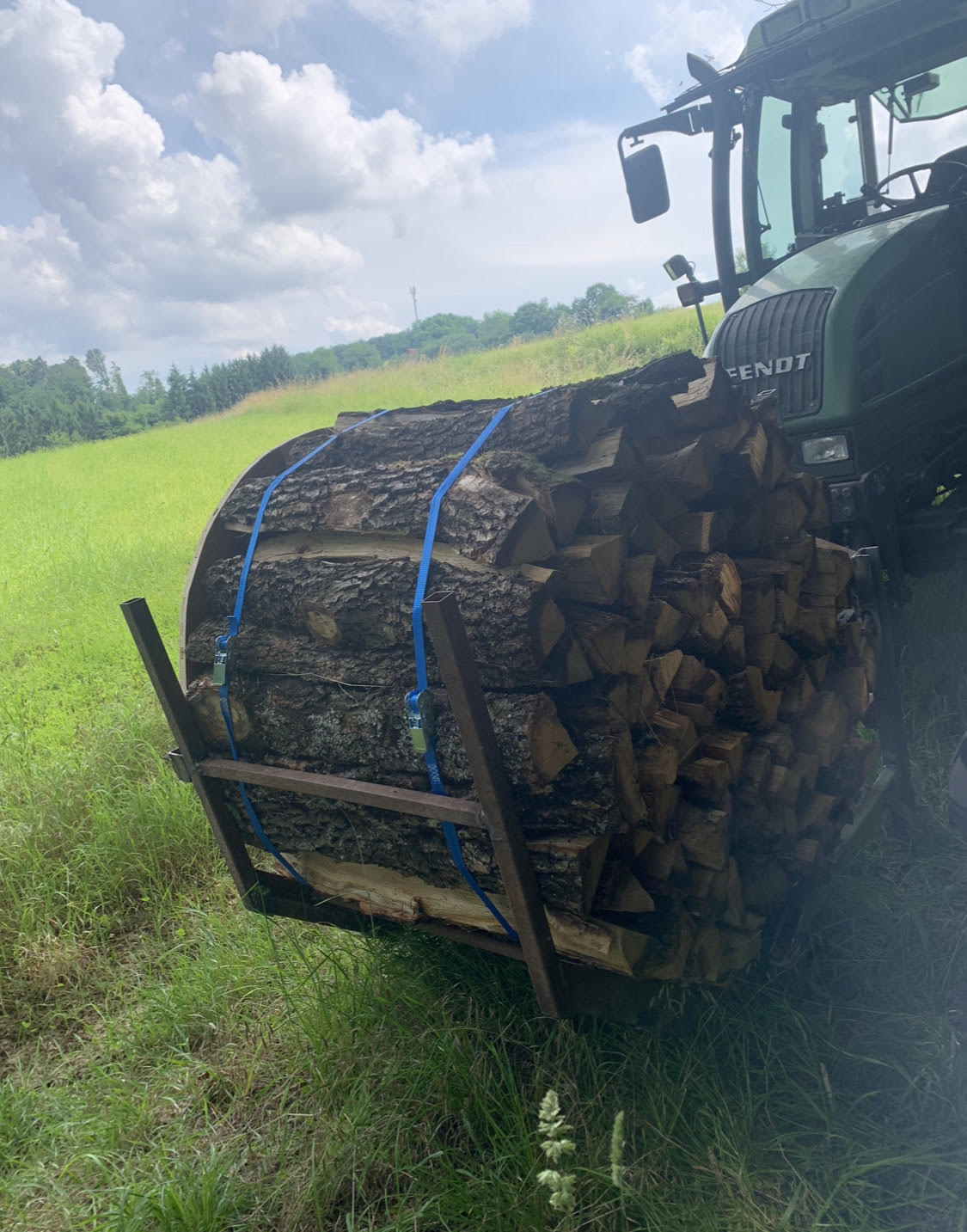

So siehts nun "fertig" aus, die provisorische Anschlagplatte wurde zur fixen Anschlagplatte aufgewertet. Die Verriegelung wird durch Ziehen an einer Schnur vom Traktorsitz ausgelöst, ebenso das Zurückschwenken des Korbs. Gebündelt wird mit 2 kleinen Spanngurten, die halten echt gut was aus und die Bündel können auch problemlos mit 2 Haken und Frontlader gehoben werden.



Liebe Grüße, Luke

Hallo Luke1212!
Schöne Arbeit von dir! Schlichte weiter so, so kommt auch Luft durch. Bei uns machen sie feine Spälten (Stammholz) bei einem Dm von 1,20-1,25 u. haben 1 Fm drinnen, u. im Keller gesägt 33 er aufgeschlichtet ist ein guter Rm drinnen.
Hatte schon die selbe Idee, möcht es nur zum Aufstecken auf die Palettengabel machen, sowie die Anschlagplatte zum abnehmen für Astbündel.

mfg Steyrer8055

Servus Steyrer!

Da uns ein Bündel beim Auskippen etwas unerwartet den Berg runter abgehauen ist, hatten wir eines zum Aufmachen und testen. Wir habens in einem eckigen Gestell mit 1m Breite abgemessen und kamen auf genau 1,10m Höhe. Bei einem Schwund von +-10% beim Trocknen kommt das super hin auf einen RM. Den schneid ich mit der 125er Schiene in der Mitte auf 50cm ab, das passt in alle Öfen unserer Familie

Astbündel gibts nicht-das starke Bruch- und Astholz frisst der Hacker, das dünnere Holz frisst das Bodenleben des Waldes

Liebe Grüße, Luke

Alla gut hat geschrieben:Warum kein Holz in der vierten Etage ?Würde mir vollkommen reichen .
Billiger und leichter .

Ganz ehrlich?
Mein Einachser (ehemaliger Miststreuer) hat auch Aufsätze aus Holz.
Wenn ich die Möglichkeit hätte würde ich auf alle Fälle Alu den Vorzug geben, leicht, mit den Kantungen sehr stabil, relativ korrosionsbeständig.
Leider hab ich bei meinem aktuellen Arbeitgeber keine Möglichkeit Alu zu verarbeiten, so werden es früher oder später Gitterwände (ähnlich Laubaufbau).

@Fuchse: als Maschinenbauer und Hobbyspengler muss ich dir mein Lob aussprechen, schön umgesetzt

.

.

Wie hält der Aufsatz auf dem bestehenden Aufbau?

[quote=Heute war "Anprobe" der Aluaufsatzwände [/quote]

Transport Sägespäne oder Weizen?

.

Hallo zusammen

Gerne würde ich auch ein paar Eigenbauten präsentieren.
Diese sind jedoch etwas älter. Einige Details sind heute evtl. etwas abgeändert.

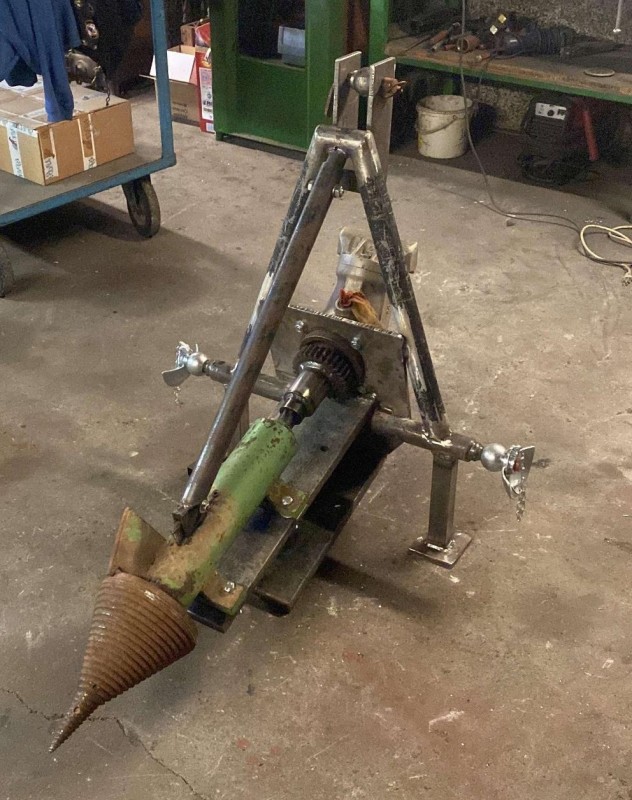

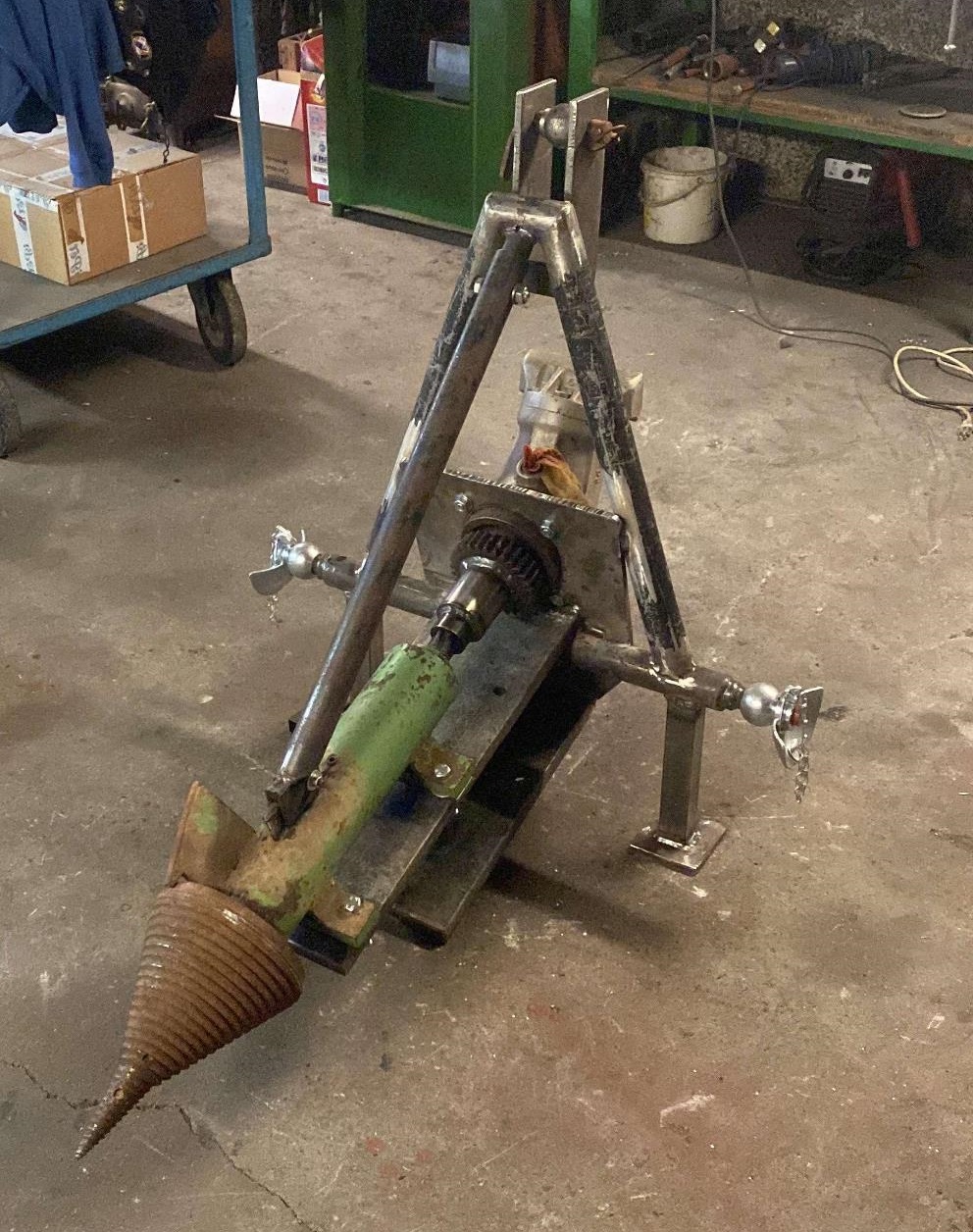

Kegelspalter: Der Kegel spammt von einem Kegelspalter welcher direkt ab Zapfwelle betrieben wurde. Ich wollte das hydraulisch.
Auf dem Bild fehlt noch die Farbe und die Hydraulikschläuche.

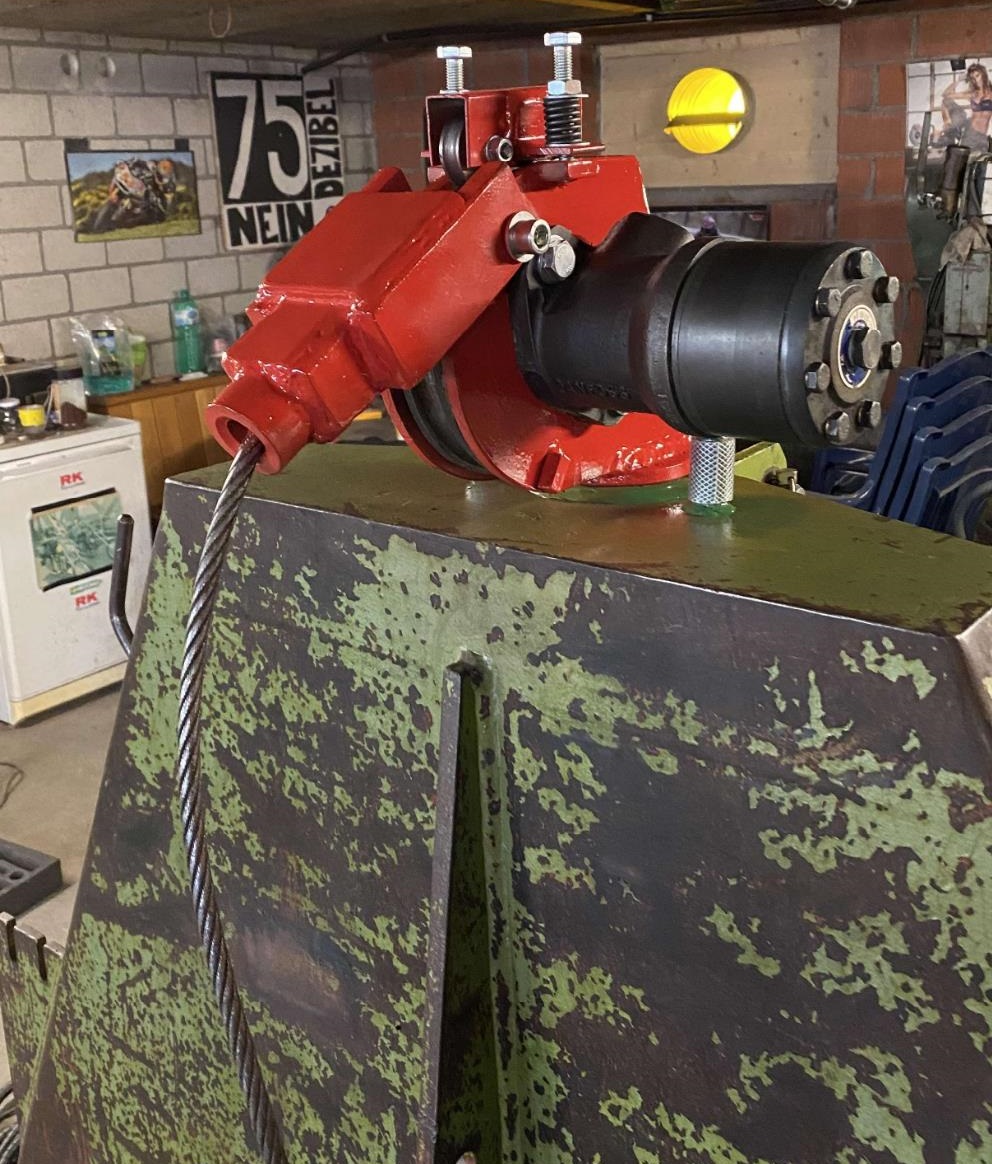

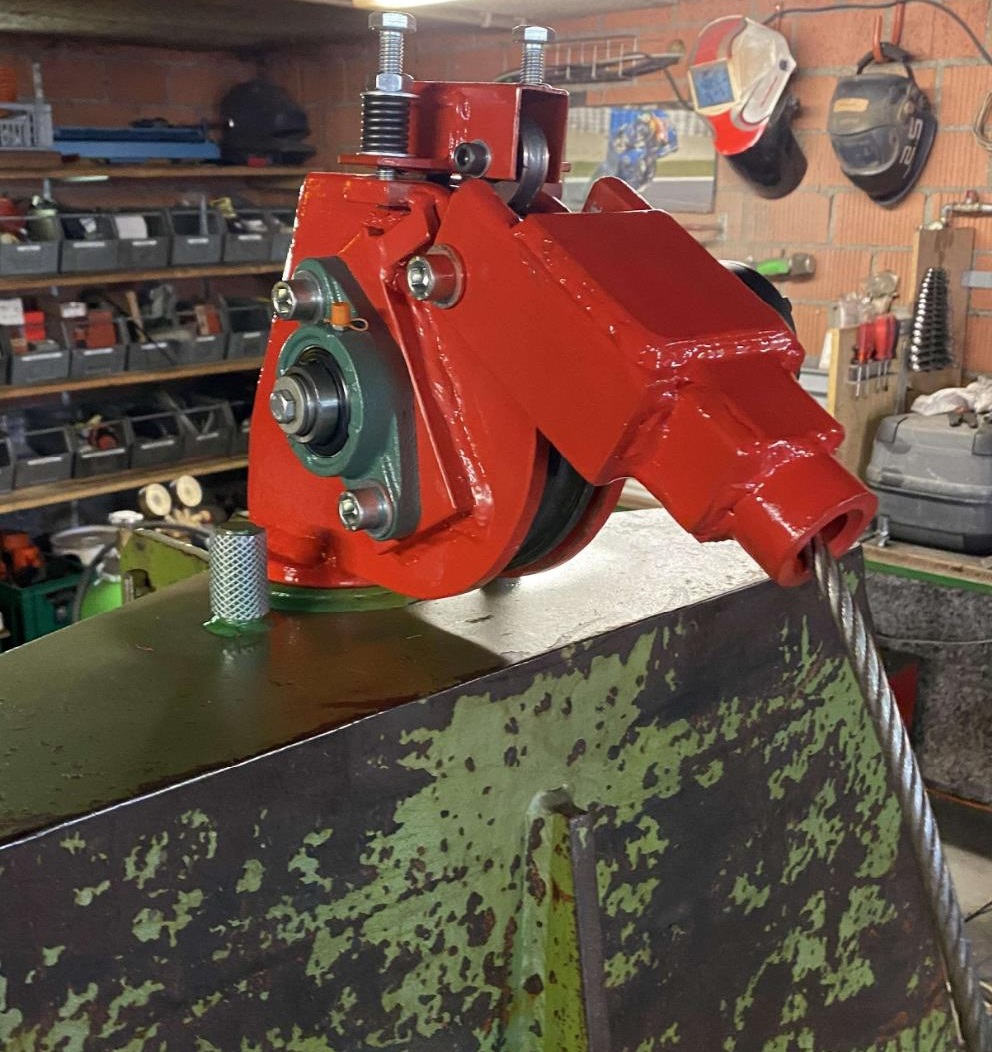

Vor gut 2 Jahren habe ich eine Holzknecht-Winde auf Funk inkl. Seilausstoss umgebaut. Wer vom Funkumbau auch noch Bilder sehen möchte, kann mir gerne schreiben
Mir war der Seilausstoss sehr wichtig, da ich aber nichts Passendes im zahlbaren Rahmen gefunden habe, baute ich das halt selber.

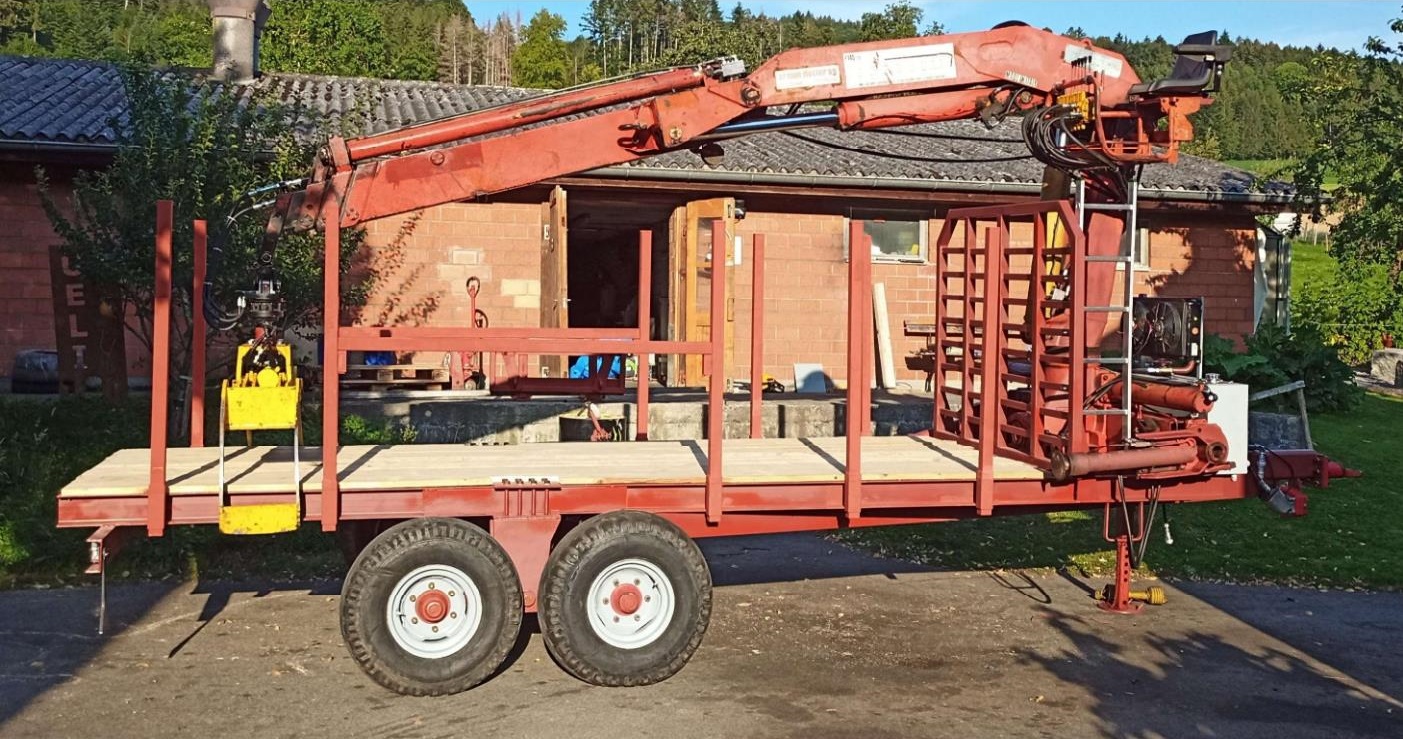

Mein bisher grösstes Eigenbauprojekt ist mein Rückewagen. Der Kran ist ein Fassi LKW Kran welcher 3 Teleskope hat. Das Chassis inkl. Achsen ist alles kompletter Eigenbau.
Aktuell hat der Kran auch eine Kreutzhebelsteuerung drauf.



Weiter habe ich noch ein liegender Holzspalter, Sterbündler, Palettengabel für Euro 8, Rückezange ect. gebaut.

Ich finde es immer wieder interessant solche Eigenbauprojekte zu besichtigen, da man für sich selber immer wieder etwas lernt.

Liebe Grüsse Ueli
