rs 46max
please schema hidraulik holzspalter motor electric + tractor please . spain
Aktuelle Zeit: Mi Dez 31, 2025 18:08
eigenbau!
Moderator: Falke
Re: eigenbau!
von pujoledu » Mo Mär 15, 2010 21:41
- pujoledu
- Beiträge: 11
- Registriert: So Mär 14, 2010 20:54
Re: eigenbau!
von Clemens » Di Mär 16, 2010 7:47
Hallo rs 46max,
die Idee ist nicht schlecht. Wenn du jetzt noch einen Wellendurchtrib unter den Wagen baust kannst du den Spalter auch gleich so betreiben und du brauchst im Wald nicht umhängen.
Sowas wäre doch auch was für einen Liegendspalter. Hinten quer am Hänger angebaut und auch so betrieben. Dann könnte man das Holz vom Abnahmetischauch direkt in den Hänger stapeln.
Oder alter Ladewagen, Pickup raus und in dem Bereich einen Stehndspalter klapbar (beim Transport wird der Spalter vor die Ladefläche geklappt). Dann kann man das gespaltenen Holz auch direkt vom Spalter auf die Ladefläche laden.
Gruß Clemens
die Idee ist nicht schlecht. Wenn du jetzt noch einen Wellendurchtrib unter den Wagen baust kannst du den Spalter auch gleich so betreiben und du brauchst im Wald nicht umhängen.
Sowas wäre doch auch was für einen Liegendspalter. Hinten quer am Hänger angebaut und auch so betrieben. Dann könnte man das Holz vom Abnahmetischauch direkt in den Hänger stapeln.
Oder alter Ladewagen, Pickup raus und in dem Bereich einen Stehndspalter klapbar (beim Transport wird der Spalter vor die Ladefläche geklappt). Dann kann man das gespaltenen Holz auch direkt vom Spalter auf die Ladefläche laden.
Gruß Clemens
- Clemens
- Beiträge: 887
- Registriert: Mi Nov 23, 2005 14:45
Re: eigenbau!
von Clemens » Di Mär 16, 2010 8:49
Hallo Michael,
jetzt noch eine Flasche Wein in dein Anfeuerholz reingebunden, dann hast du ein super Geschenk für jeden Ofenbesitzer
(Startpaket für einen gemütlichen Abend).
Gruß Clemens
jetzt noch eine Flasche Wein in dein Anfeuerholz reingebunden, dann hast du ein super Geschenk für jeden Ofenbesitzer
(Startpaket für einen gemütlichen Abend).
Gruß Clemens
Michael33 hat geschrieben:ich hab heut auch mal bisschn was gebau
- Dateianhänge
-
- Flaschei in Anfeuerholz 2.k.JPG (64.98 KiB) 4452-mal betrachtet
-
- Weinflasche in Anfeuerholz 1.k.JPG (66.39 KiB) 4452-mal betrachtet
- Clemens
- Beiträge: 887
- Registriert: Mi Nov 23, 2005 14:45
Re: eigenbau!
von kaltifan » Di Mär 16, 2010 8:52
pujoledu hat geschrieben:rs 46max
please schema hidraulik holzspalter motor electric + tractor please . spain
Vielleicht findest du hier Rat.
Such mal unter Hydraulilk Seite 73 ist aber nur auf deutsch
http://www.fk-soehnchen.de/App_Flash/fl ... press.html
Viel Glück
@Clemens
Das ist ja eine tolle Idee, muss man nur drauf kommen
MB Trac, alles andere ist behelf
-
kaltifan - Beiträge: 217
- Registriert: Di Mär 24, 2009 12:41
- Wohnort: Bergisches Land
Re: eigenbau!
von rs46max » Di Mär 16, 2010 14:43
hallo clemens,
daran hatte ich auch gedacht, da die achse aber stören wird, hätte das nicht ohne wieteres funktioniert. der aufwand vom an- und abkoppeln des spalters ist nicht sehr hoch und ich muss ja nicht hetzen beim holz machen, will ja auch meine freude daran haben. mir ging es nur darum das ich nicht immer zweimal fahren muss, erst den hänger und dann nochmal um den spalter zu holen.
gruß
heiko
daran hatte ich auch gedacht, da die achse aber stören wird, hätte das nicht ohne wieteres funktioniert. der aufwand vom an- und abkoppeln des spalters ist nicht sehr hoch und ich muss ja nicht hetzen beim holz machen, will ja auch meine freude daran haben. mir ging es nur darum das ich nicht immer zweimal fahren muss, erst den hänger und dann nochmal um den spalter zu holen.
gruß
heiko
-
rs46max - Beiträge: 70
- Registriert: Fr Jan 16, 2009 0:10
- Wohnort: Meck-Pomm
Re: eigenbau!
von mog 421 » Do Mär 18, 2010 7:29
Hallo zusammen,

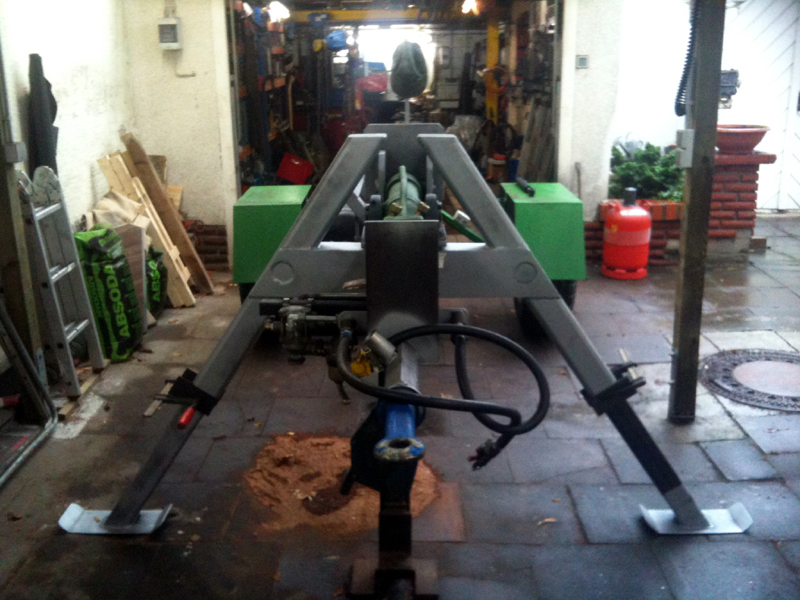

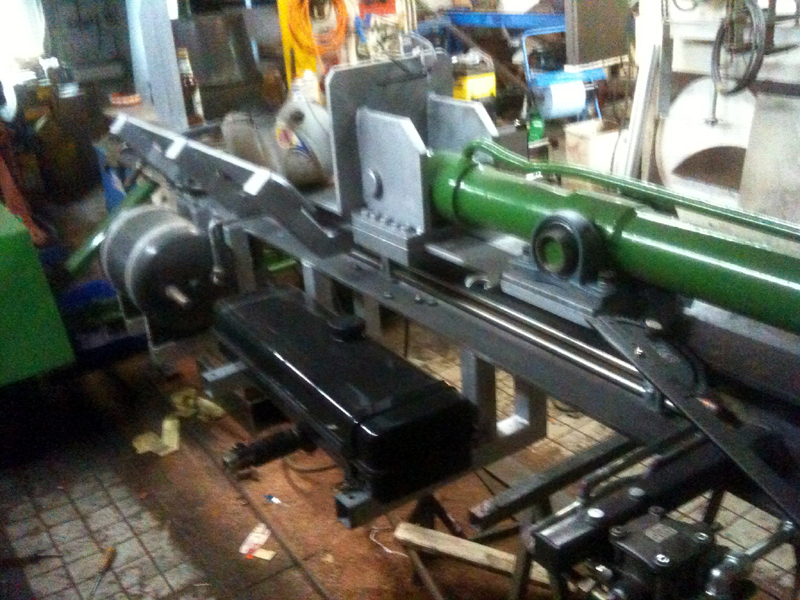

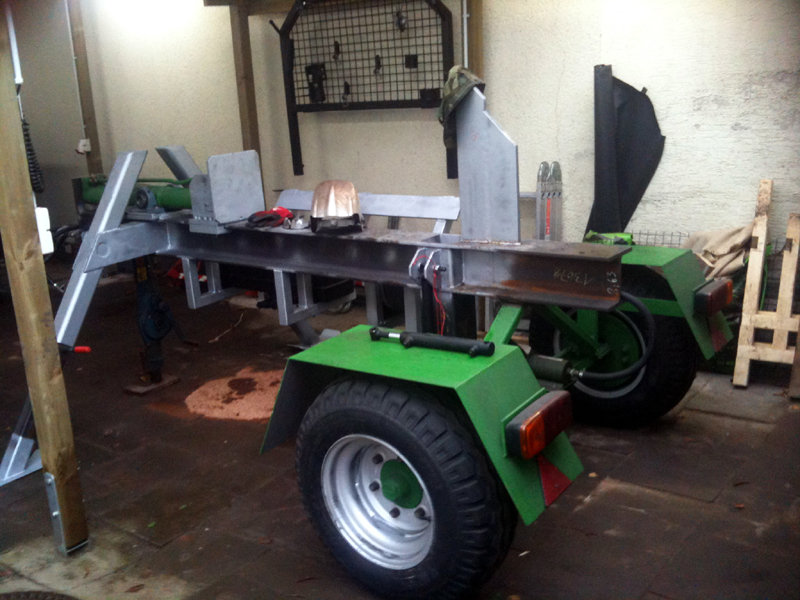

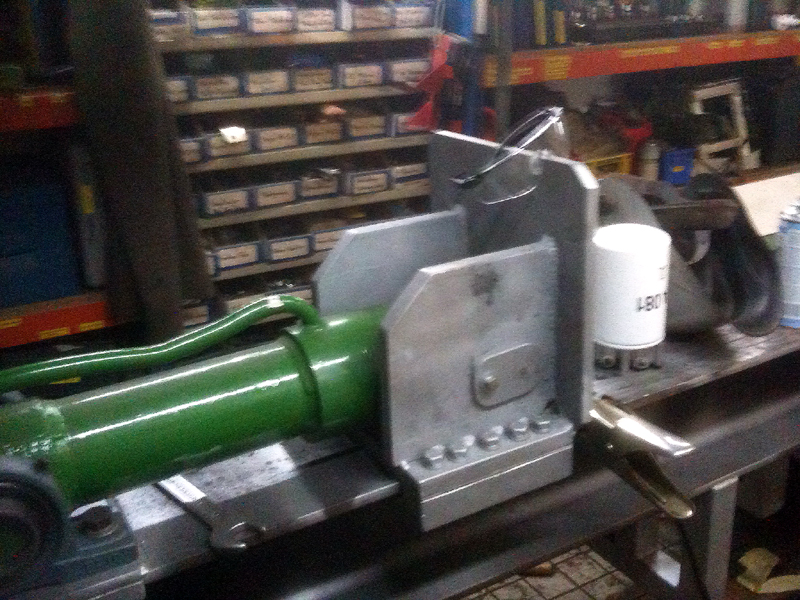

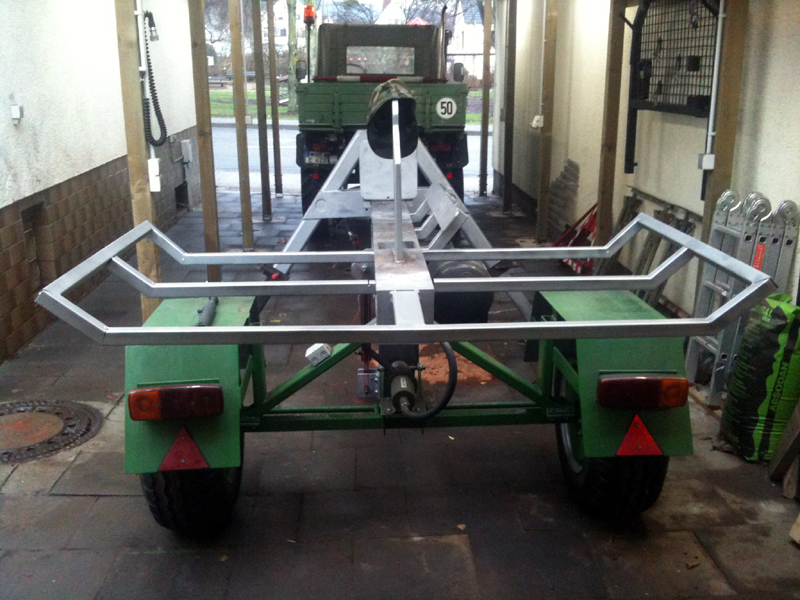

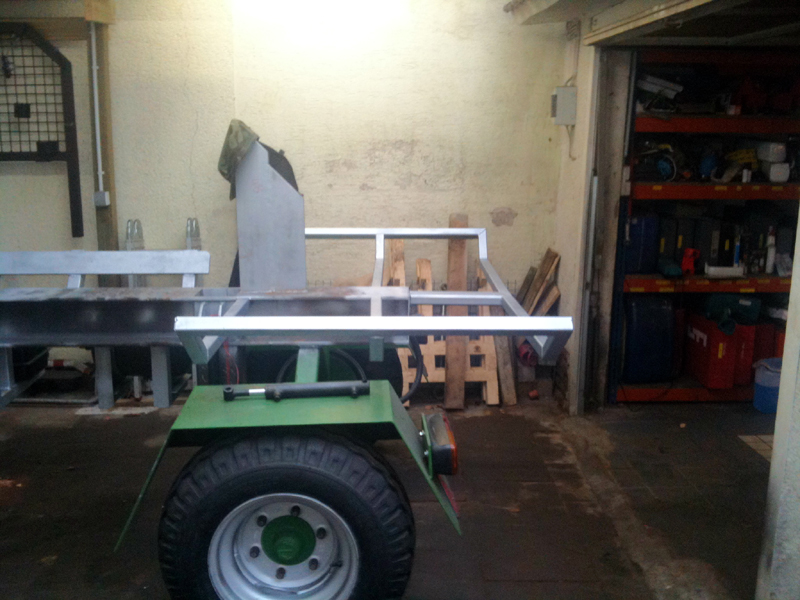

nachdem ich hier schon einige Zeit mitlese, wollte ich mal meinen momentanen Eigenbau vorstellen. Es soll ein Liegendspalter werden mit einer Spaltkraft von 18-20 Tonnen, Hydraulischem Hubtisch, Hydraulisch verstellbarem Spaltkreuz und Fahrgestell. Hab mir auch schon aus zwei BW-Einachsern erfolgreich einen 3-Seiten-Kipper mit Tandemachse gebaut. Ich versuch mal die Baubilder einzustellen. Bin aber schon was weiter wie auf den Bildern zu sehen ist. Wenn Interesse besteht mach ich mal neue vom aktuellen Stand.
LG
Elmar
nachdem ich hier schon einige Zeit mitlese, wollte ich mal meinen momentanen Eigenbau vorstellen. Es soll ein Liegendspalter werden mit einer Spaltkraft von 18-20 Tonnen, Hydraulischem Hubtisch, Hydraulisch verstellbarem Spaltkreuz und Fahrgestell. Hab mir auch schon aus zwei BW-Einachsern erfolgreich einen 3-Seiten-Kipper mit Tandemachse gebaut. Ich versuch mal die Baubilder einzustellen. Bin aber schon was weiter wie auf den Bildern zu sehen ist. Wenn Interesse besteht mach ich mal neue vom aktuellen Stand.
LG
Elmar
- Bild 001.jpg (407.95 KiB) 3762-mal betrachtet
- Bild 002.jpg (321.64 KiB) 3762-mal betrachtet
- Bild 004.jpg (362.59 KiB) 3762-mal betrachtet
- Bild 005.jpg (377.8 KiB) 3762-mal betrachtet
- Bild 007.jpg (356.06 KiB) 3762-mal betrachtet
- Bild 006.jpg (368.89 KiB) 3762-mal betrachtet
- Bild 008.jpg (435.57 KiB) 3762-mal betrachtet
Und Gott sprach zu den Steinen "Wollt ihr Unimogfahrer werden"?
Und die Steine sprachen "Danke Gott, aber dafür sind wir nicht hart genug"!
Und die Steine sprachen "Danke Gott, aber dafür sind wir nicht hart genug"!
- mog 421
- Beiträge: 17
- Registriert: Mi Mär 17, 2010 15:52
- Wohnort: Neuwied-Gladbach
Re: eigenbau!
von Clemens » Do Mär 18, 2010 7:49
Hallo kaltifan,
"Es ist alles nur geklaut, ......"
Ich hab es auch wo gesehen und dann mal schnell umgesetzt. Bis jetzt haben sich alle riesig gefreut die sowas von mir bekommen haben.
Probiers einfach mal aus. Zum binden etwas stärkeren Bindedraht nehmen. Da das nach dem Binden noch nicht richtig stramm ist, das ganze aufstellen und weitere "Sprießele" reindrücken oder reinklopfen (die Flasche hält das locker aus, der "springende Punkt" ist der Draht).
Gruß Clemens
kaltifan hat geschrieben:[
@Clemens
Das ist ja eine tolle Idee, muss man nur drauf kommen
"Es ist alles nur geklaut, ......"
Ich hab es auch wo gesehen und dann mal schnell umgesetzt. Bis jetzt haben sich alle riesig gefreut die sowas von mir bekommen haben.
Probiers einfach mal aus. Zum binden etwas stärkeren Bindedraht nehmen. Da das nach dem Binden noch nicht richtig stramm ist, das ganze aufstellen und weitere "Sprießele" reindrücken oder reinklopfen (die Flasche hält das locker aus, der "springende Punkt" ist der Draht).
Gruß Clemens
- Clemens
- Beiträge: 887
- Registriert: Mi Nov 23, 2005 14:45
Re: eigenbau!
von WaldbauerSchosi » Do Mär 18, 2010 18:08
SEHR SCHÖNER SPALTER !!!
top arbeit !
weiter so
und BILDER BILDER BILDER (auch vom Kipper =) )
top arbeit !
weiter so
und BILDER BILDER BILDER (auch vom Kipper =) )

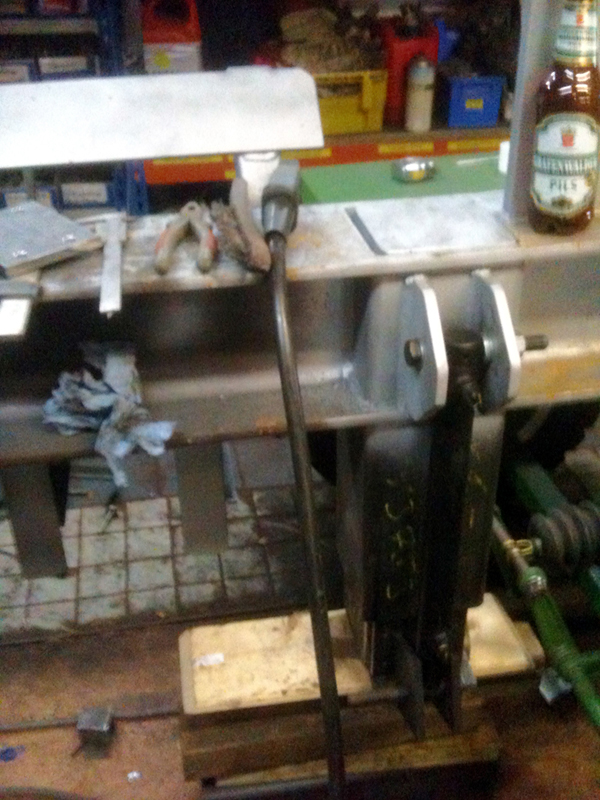

mog 421 hat geschrieben:Bild 006.jpg
- WaldbauerSchosi
Re: eigenbau!
von Same Argon » Do Mär 18, 2010 20:10
Hallo Mog,
ordentliche Arbeit, sieht vielversprechend aus.
Ist der Zylinder am Boden nochmals abgestützt oder tragen die beiden Lagerböcke dann den Spaltdruck? Ich glaube nicht das die beiden Lagerböcke 20t aushalten bzw. deren Schraubverbindung.
Gruß Same A.
ordentliche Arbeit, sieht vielversprechend aus.
Ist der Zylinder am Boden nochmals abgestützt oder tragen die beiden Lagerböcke dann den Spaltdruck? Ich glaube nicht das die beiden Lagerböcke 20t aushalten bzw. deren Schraubverbindung.
Gruß Same A.
-
Same Argon - Beiträge: 1832
- Registriert: Sa Okt 06, 2007 18:18
- Wohnort: Ba - Wü
Re: eigenbau!
von mog 421 » Fr Mär 19, 2010 7:24
@ Same Argon,
Ja, der Zylinder ist hinten am Boden nochmals abgestützt, ist eine 20 mm C 45 Stahlplatte, die nochmals mit jeweils links und rechts einer Diagonalverstrebung auf den Träger abgefangen ist. Die Stahlplatte ist zusätzlich auf ihrer gesamten Länge mit dem Träger verschweißt. Die Lagerböcke sind eigentlich nur eingebaut, weil der Zylinder die Wellenstummel dafür hatte. Sie sorgen eigentlich nur dafür, das der Zylinder in der Waagrechten gehalten wird. Im Normalfall dürften die keinerlei Last aufnehmen müssen, aber das wird dann die Prxis zeigen, wenn das ganze mal verrohrt und angeschlossen ist.
Neue Bilder stelle ich die Tage ein, auch vom Anhängerbau, wie gewünscht.
Grüße
Elmar
Ja, der Zylinder ist hinten am Boden nochmals abgestützt, ist eine 20 mm C 45 Stahlplatte, die nochmals mit jeweils links und rechts einer Diagonalverstrebung auf den Träger abgefangen ist. Die Stahlplatte ist zusätzlich auf ihrer gesamten Länge mit dem Träger verschweißt. Die Lagerböcke sind eigentlich nur eingebaut, weil der Zylinder die Wellenstummel dafür hatte. Sie sorgen eigentlich nur dafür, das der Zylinder in der Waagrechten gehalten wird. Im Normalfall dürften die keinerlei Last aufnehmen müssen, aber das wird dann die Prxis zeigen, wenn das ganze mal verrohrt und angeschlossen ist.
Neue Bilder stelle ich die Tage ein, auch vom Anhängerbau, wie gewünscht.
Grüße
Elmar
Und Gott sprach zu den Steinen "Wollt ihr Unimogfahrer werden"?
Und die Steine sprachen "Danke Gott, aber dafür sind wir nicht hart genug"!
Und die Steine sprachen "Danke Gott, aber dafür sind wir nicht hart genug"!
- mog 421
- Beiträge: 17
- Registriert: Mi Mär 17, 2010 15:52
- Wohnort: Neuwied-Gladbach
Re: eigenbau!
von kaltifan » Fr Mär 19, 2010 10:28
pujoledu hat geschrieben:Kaltifan more photos holzspalter.
Was suchst du denn einen Spalter oder Hydraulikschema
MB Trac, alles andere ist behelf
-
kaltifan - Beiträge: 217
- Registriert: Di Mär 24, 2009 12:41
- Wohnort: Bergisches Land
Re: eigenbau!
von pujoledu » Fr Mär 19, 2010 19:39
More photos spalter and hidraulik schema please for catalonia spain.
Best regards
Best regards
- pujoledu
- Beiträge: 11
- Registriert: So Mär 14, 2010 20:54
Re: eigenbau!
von petrovic » Fr Mär 19, 2010 19:49
Ich verstehe immer nur Baustelle...
Schicker Spalter. Kommt da denn auch ein Kran drauf? Weil du stützen mit ran machst oder ist das weger dem Hydraulischen Tisch?
Schicker Spalter. Kommt da denn auch ein Kran drauf? Weil du stützen mit ran machst oder ist das weger dem Hydraulischen Tisch?
Gruß, petrovic
John Deere 5515
Husqvarna 357 XPG 40cm - 372 XPG 45cm - 395XPG 50/75cm
Posch Hydro Combi 16 Turbo
Pfanzelt S-Line 9172
John Deere 5515
Husqvarna 357 XPG 40cm - 372 XPG 45cm - 395XPG 50/75cm
Posch Hydro Combi 16 Turbo
Pfanzelt S-Line 9172
-
petrovic - Beiträge: 735
- Registriert: So Sep 20, 2009 11:06
- Wohnort: Oberfranken
Re: eigenbau!
von Wunschbauer » Fr Mär 19, 2010 20:23
@Flowtech78
Danke für die Info. Aus dem Bauch raus hatte ich auch schon mit einem 5mm Blech für die Zacken-Rollen gerechnet.
Was kostet den der Laserzuschnitt und wie wird das abgerechnet? Zahlt man das Blech nach Stahlpreis und den Schnitt nach länge der Schnittkante? Was kostet sowas?
Gruß
Der Wunschbauer
Danke für die Info. Aus dem Bauch raus hatte ich auch schon mit einem 5mm Blech für die Zacken-Rollen gerechnet.
Was kostet den der Laserzuschnitt und wie wird das abgerechnet? Zahlt man das Blech nach Stahlpreis und den Schnitt nach länge der Schnittkante? Was kostet sowas?
Gruß
Der Wunschbauer
________________________________________
Geht nicht, gibt es nicht.
Geht nicht, gibt es nicht.
-
Wunschbauer - Beiträge: 366
- Registriert: Do Jul 07, 2005 12:40
