Hello pujoledu,

you are always asking for pictures and hydraulic shemes...
What is your intention with this things? Do you have plans to build an own woodsplitter?
Add some pictures of your tools, trucks, trailers, woodsplitter... please.
Forum isn´t a one-way-link.


Best regards

Ich habe keine Idee, ein Holzspalter retroexcavadora.Tengo einem Zylinder von einem Holzspalter 6ton electrico.Estoy Lernen zu schweißen und ich folge diesem Forum.
ein Gruß an und entschuldige mich, wenn meine Fragen stören.(translation automatic.)

Hahaha , better you ask in english. Translation-roboter is for waste!

Der Translation Roboter ist wirklich cool
ein schöner Spass

Hallo,

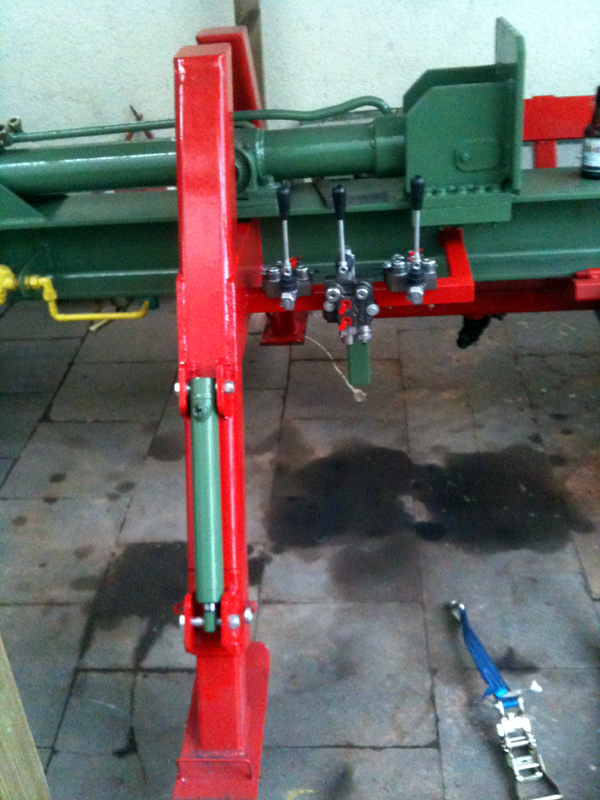

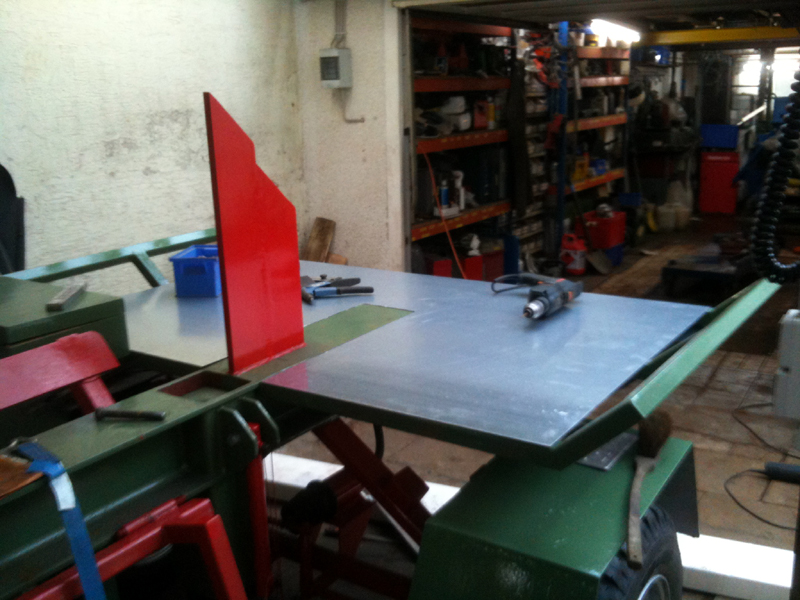

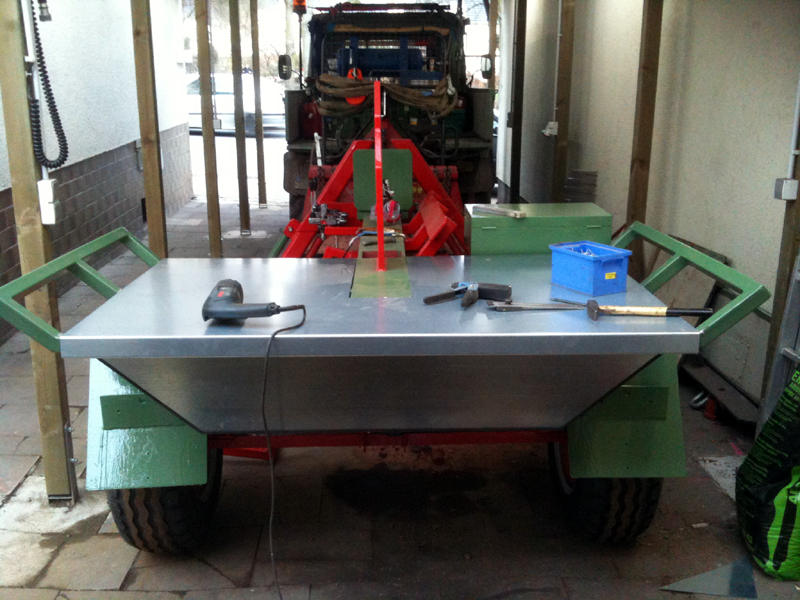

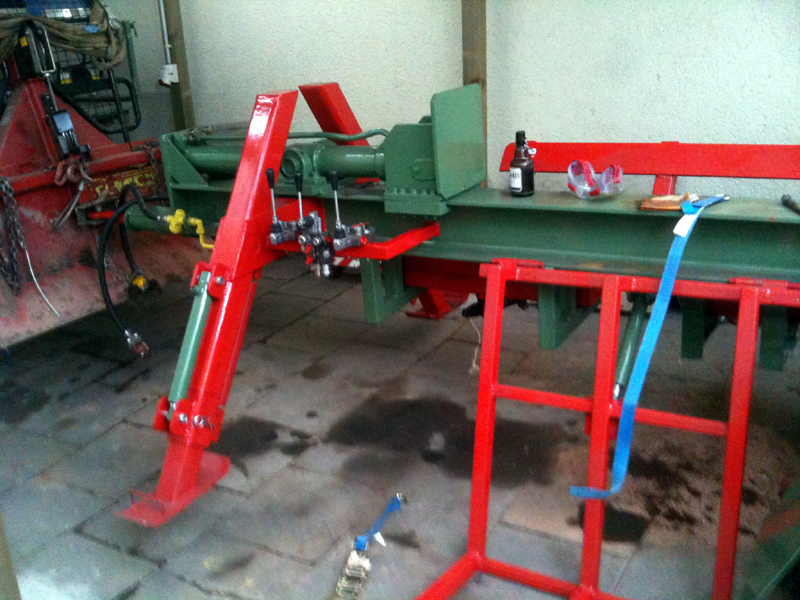

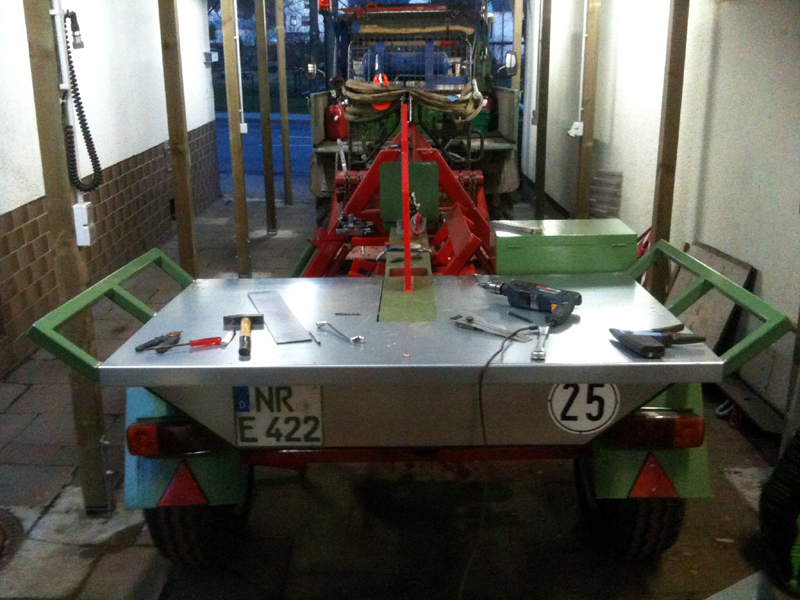

habe gestern nachmittag wieder etwas weiter am Spalter bauen können. Es wurde der Ablagetisch mit verzinktem Blech beplankt, die Beleuchtung, Nummernschild usw. montiert und die Kabel für die Beleuchtung verlegt. Auch sind wieder einige Teile in ihrer endgültigen Farbe lackiert worden. Auch den Platz für die Steuerventile habe ich jetzt gefunden und die Ventile probeweise mal montiert. Aber seht selbst.

LG

Elmar

Sag mal Elmar, ist der Zylinder denn überhaupt lang genug? Kommt der bis zum Spaltkreuz?
Hast du die drei Ventile noch im Lager gehabt, oder warum hast du keine 3 fach Steuerblock genommen.

Sonst aber ein super Teil, gefällt mir gut

Gruß Klaus

Hallo Klaus,

der Zylinder hat einen Hub von 930 mm. Ist von einem Containeraufbau. Ich denke das die 70 mm die fehlen den Kohl nicht fett machen. Aber für alle Fälle mache ich mir aus einem Leimbinder den ich rumliegen habe noch ein Klotz was ich im Bedarfsfall dann dazwischen legen kann. Ich gehe aber nicht davon aus, das ich es brauchen werde. Meistens platzen ja die Stämme auseinander bevor der Zylinder seine Endlage erreicht hat.

Wenn ich das Spaltkreuz montiere, werde ich daran Führungen befestigen, die das Kreuz an der Messerstütze führen, die wollte ich so dick ausführen, das sie zusätzlich als Spaltkeil wirken.

Die Ventile hatte ich noch rumliegen, da brauchte ich mir dann keinen 3-er Block kaufen.

LG

Elmar

Sorry aber das mit der Zylinderlänge hätte ich nicht gedacht. Die 70 mm sollten den Braten wohl tatsächlich nicht fett machen.

Gruß Klaus

der spalter sieht ja wirklich top aus, hast du eine ungefähren baupreis (mit und ohne arbeitszeit) bzw. was spart du gegenüber einen kauf?
wäre es nicht günstiger den angebauten tisch etwas tiefer zusetzen damit das holz bei verwendung eines spaltkreuzes nicht klemmt?

Hallo Fred,

also Baupreis kann ich nicht so ganz genau sagen, weil ich einige Teile da hatte, wie z.B. die Achse und Räder. Den verwendeten Stahl habe ich aber komplett gekauft. Hier liegt der Materialpreis bei ca. 400 Euro. Der Zylinder hat mich eine Kiste Bier gekostet. Die kleineren Zylinder musste ich kaufen, macht nochmal so um die 400 Euro. Kaufen muss ich noch die ganzen Verbindungsschläuche und Fittinge sowie die Zapfwellenpumpe. Ich denke mal das ich nachher so um die 1.800 - 2.000 Euro mit allem liegen werde. Dafür bekomme ich aber auf dem Markt keinen solchen Spalter.

Den Tisch habe ich bündig mit dem Träger gemacht. Das Spaltkreuz hat dann die Schneiden nur nach oben geschrägt, ausserdem will ich die schneiden nach oben etwas anstellen. Wenn´s klemmt kann ich das Kreuz ja noch hydraulisch anheben um den Klemmer zu beseitigen.

Elmar

Hier mal mein Eigenbau.

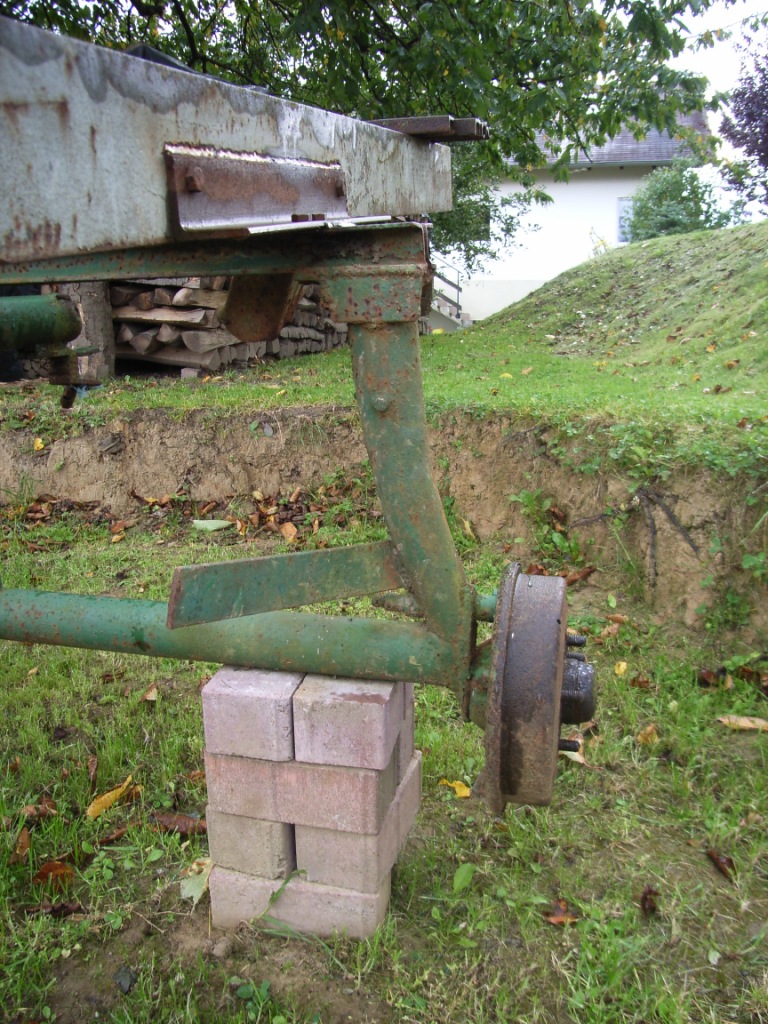

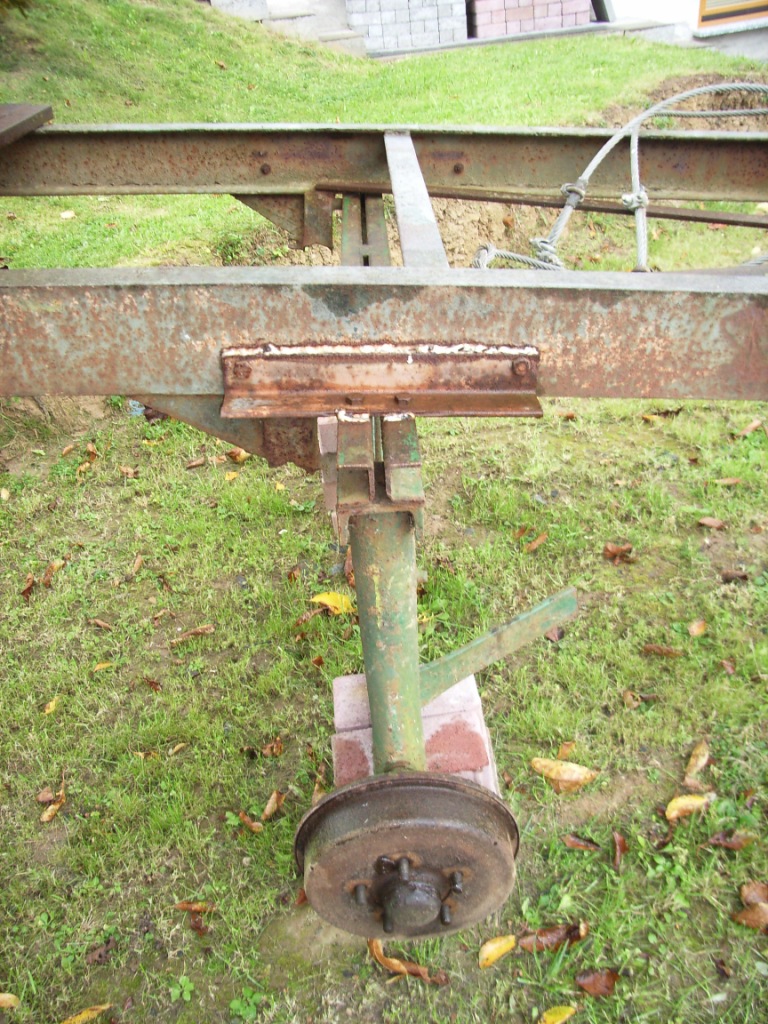

Ausgangsbasis:

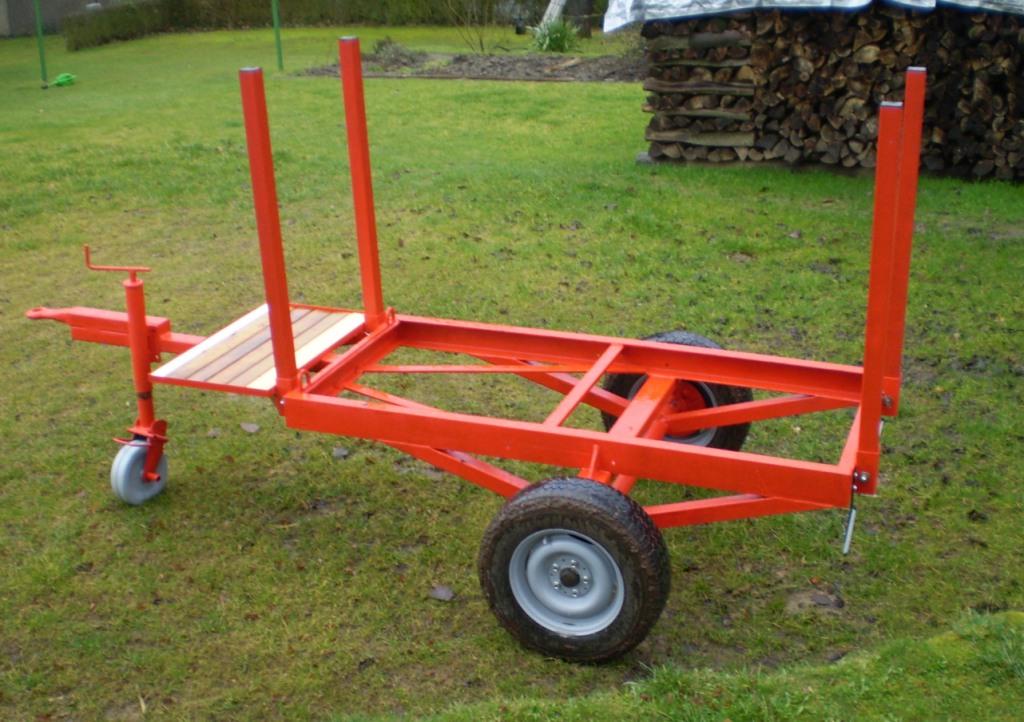

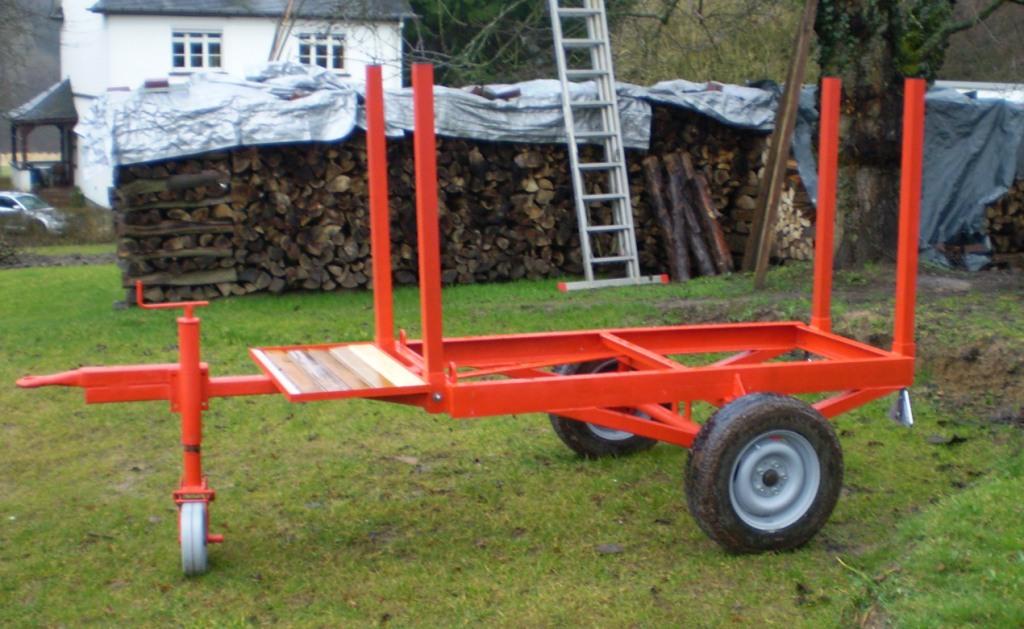

Ergebnis unzähliger Elektroden:



Die Ladefläche ist relativ kurz, d.h. zwischen den Rungen etwa 2m, dafür sind die Rungen 1,3m hoch. Ergibt in Summe zwischen 2,5 und 3 Raummeter. Auf die Deichsel habe ich in der Zwischenzeit noch einen Kasten für Werkzeug gebaut. Der ganze Anhänger ist sehr kompakt und lässt sich Klasse rangieren.

Eddie

Hallo Holzergemeinde,

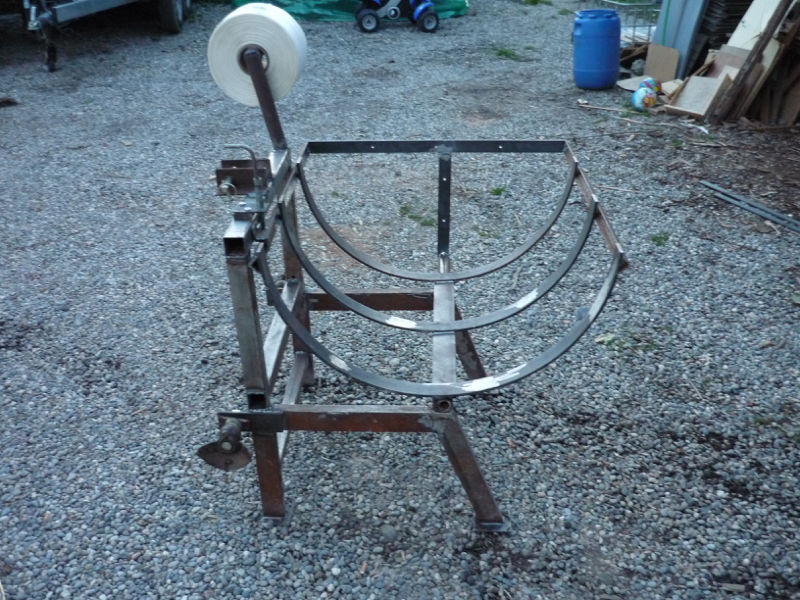

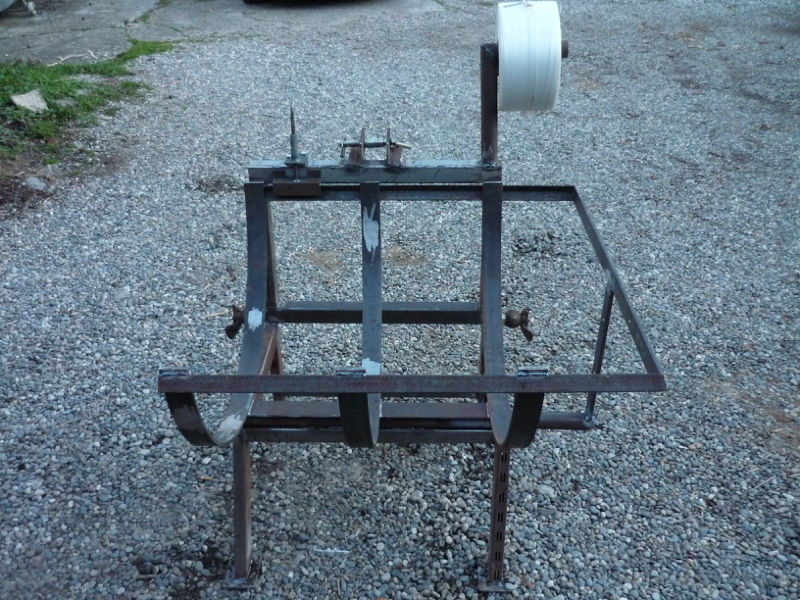

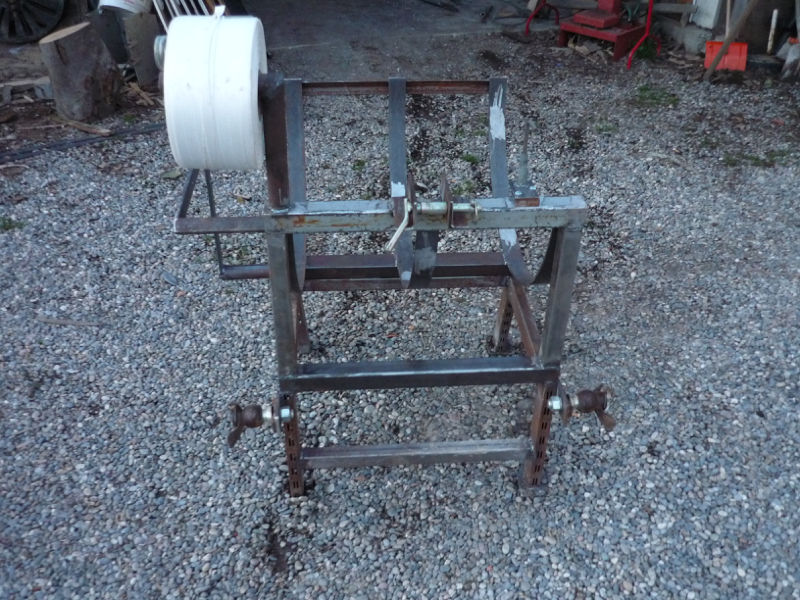

habe die Woche auch etwas zusammen gebruzelt, und zwar ein Bündelgerät für 0,5 Ster. Teile sind vom Schrotthändler unseres Vertrauens. Ich hoffe das ich oder mein General ( Freundin )es noch schaffen diese Woche anzustreichen, dann kommt noch die Anschlagplatte dran und dann gehts los. Gebaut habe ich es nur für das Holz welches nicht durch unseren Brennholzautomaten geht, damit ich es relativ wenig in die Hand nehmen muss ( Sägen, Spalten, Bündeln ) der rest mache ich dann mit dem Kran.

Und hier nun die Bilder

Gruß WALD BUBI
