eigenbau!

von **pujoledu** » So Mär 14, 2010 21:38

schema hidraulik please

von **pujoledu** » So Mär 14, 2010 21:42

nicht nur schreiben, in Deutsch und in Englisch
pujoledu catalonia spain near barcelona

von **Flowtech78** » So Mär 14, 2010 21:50

[quote="Wunschbauer"]@Flowtech78
schön gemacht! Bin auch gerade dran so einen Längsförderer zu planen.
Welche stärke habe die Bleche aus denen Du die Rolle gemacht hast?
Woher kann man günstig an Kettenräder und Ketten kommen? Ich dachte da im ersten Moment an Moped Kettensatz.

Hi Wunschbauer

Die Bleche (Zahnbleche, und Seitenbleche) haben 5 mm und sind aus normalem Stahl 37. Hoffe der Verschleiss hält sich in Grenzen. Die Ketten und Kettenräder habe ich auch von Maedler.

von **Kugelblitz** » So Mär 14, 2010 21:56

Markus K. hat geschrieben:doch... (Weit)wurfpassung
seh ich aber in dem Fall nicht problematisch

Mal so: geht straff drauf und wird zum Schluss noch gekontert.
Hab heut noch nen größeren Keil "besorgt" und hab den ein bischen umgebaut da er ein M50 Außengewinde hatte. Als Adapter habe ich ein 50mm Rohr mit einer Wandstärke von 20mm genommen, wird noch miteinander verschweißt und durch einen Spannstift zusätzlich gesichert.
Müßte eigentlich halten

von **Ede75** » So Mär 14, 2010 22:07

pujoledu hat geschrieben:schema hidraulik please

Öl kommt vom 3.Steuerkreis am Lader und wird dann durch ein elektrisches 6/2 Wege-Ventil auf den Rotator oder die Zage geleitet. Eine Zeichnung oder sowas habe ich leider nicht.

Das 6/2 Wege-Ventil ist über Abreißkupplungen abnehmbar, da es so vorhanden war.

MfG
Ede

von **Ede75** » So Mär 14, 2010 22:11

Kann man mit nem Drillkegel an nem Rotator wohl auch spalten? Daß man damit keine Geschwindigkeitsrekorde aufstellt ist klar, aber macht dem Rotator das drehen im Dauerbetrieb was?

Ebenso hatte ich vor, einen Erdbohrer an den Rotator zu tüfteln, um mal ein Loch zu bohren. Bin mal gespannt, ob 1000Nm da reichen, wenn ich das realisiere.

Aber wie gesagt, beides nur für absolut gelegentliche Anwendung, z.B. mal 4 Erdlöcher für nen Hochsitz oder so.

MfG
Ede

von **Markus K.** » So Mär 14, 2010 22:17

@Ede
da ist ein Gerotor-Hy-Motor drin, hat schon etwas mehr Drehmoment :wink:

@Christian
schön angefast hast ja schon, wenn da die Schweissnaht reisst, wird der Spannstift auch nicht mehr viel ausrichten können. Aber mit dem Kegel sollte das jetzt auf jeden Fall besser klappen!

von **Kugelblitz** » So Mär 14, 2010 22:28

@Markus
bevor die Naht kaputt geht regelt das Überdruckventiel schon lange ab :klug:

Hab aus dem selben Stück Rohr mal ein Verbinder/Antrieb für die Hyd-Pumpe an nen Mobilbagger (T157) gemacht, der läuft heute noch :wink:

@Ede75
was haste denn für ein Rotator :?:

wieviel Tonnen :?:

Normalerweise müßte es gehen, die Frage ist nur ob er die Axialkräfte wegstecken kann

von **Ede75** » So Mär 14, 2010 22:48

Hallo Markus,
wo ist ein Gerotor-Motor drin, in nem Rotator? In Kugelblitz seinem Spalter ist klar, das hatte er ja mal geschrieben...

Hallo Kugelblitz,
der Rotator ist ein Finn Rotator FR 10 A.
Daten:
Rotation angle unlimited
Max. working pressure: 200 bar
Displacement: 420 cm3
Torque (200 bar): 1000 Nm
Max. axial force: 60 kN
Safe working load: 4000 kg
Weight: 20 kg

Also ca.6Tonnen statisch, Dynamisch ca.4Tonnen. Drehmoment 1000Nm.

Von daher dürften Axialkräfte nicht so das Problem sein bei dem Teil, oder!?

Sollte ich es mal versuchen, werde ich auf jeden Fall berichten ;-)

MfG
Ede

von **Markus K.** » So Mär 14, 2010 23:13

@Ede
dachte, du meinst, Kugelblitz hätte einen Rotator verwendet.

@Christian
ach so, mit dem Bolzen hältst du den Kegel am Motor fest...hab heut ne etwas lange Leitung :roll:

von **Kugelblitz** » So Mär 14, 2010 23:25

@Markus
ja so in etwa :roll:

Die Buchse soll auf der Motorwelle, wo die durch ne M12 Schraube gekonterd wird :arrow:

das der Kegel nicht abfällt.
Am unteren ende der Buchse kommt der Kegel den ich passig auf das innenmaß der Buchse abgedreht habe.
Durch Buchse und das Stück Kegelwelle werde ich durch und durch Bohren und ein 10 bzw.16 mm Stifft setzen.
Das mit Stifft und Welle kann/soll eine Sollbruchstelle werden. (praktisch ne Überlastsicherung)
Oder halt verschweißen.
Mal sehen

von **Kugelblitz** » Mo Mär 15, 2010 0:06

@Ede
der Motor stammt aus einen Kartoffelvollernter aus DDR Zeiten.

von **Michael33** » Mo Mär 15, 2010 18:24

ich hab heut auch mal bisschn was gebau

von **Flintenmichel** » Mo Mär 15, 2010 19:19

Hallo

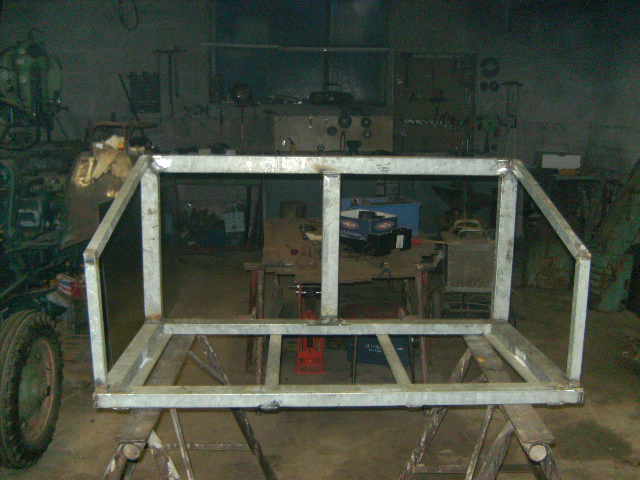

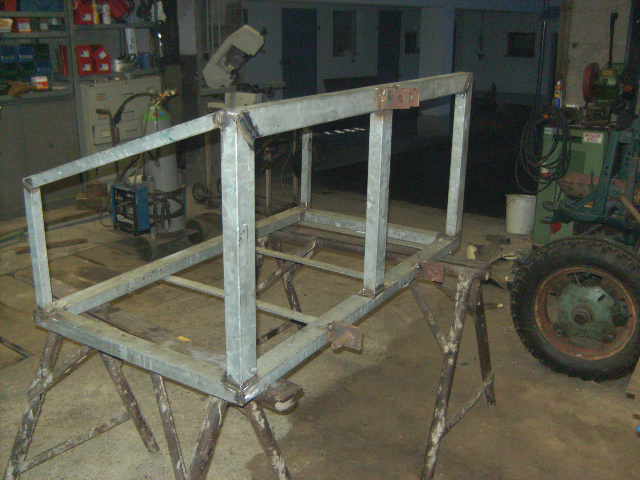

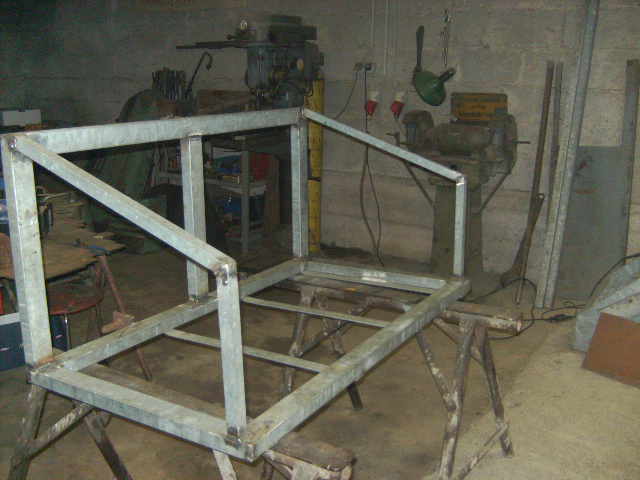

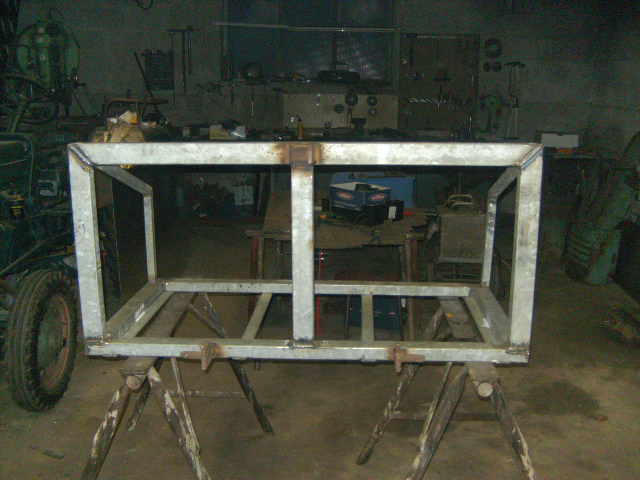

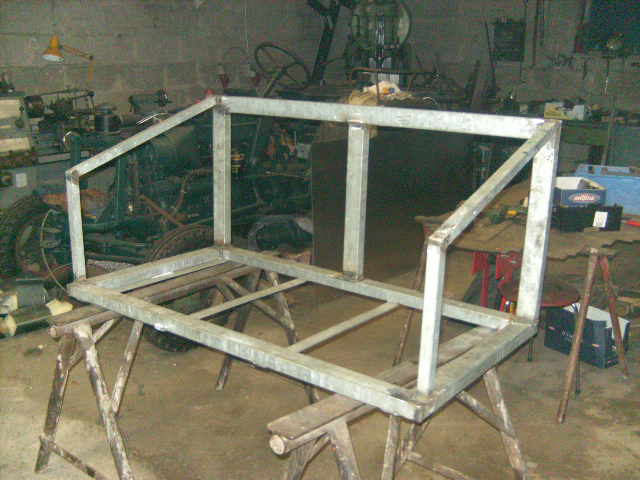

ich habe mal angefangen mir einen Heckcontainer zu bauen
Hier einige Bilder

MfG Flintenmichel
wer HOLDER fährt führt

von **rs46max** » Mo Mär 15, 2010 21:15

Hallo,

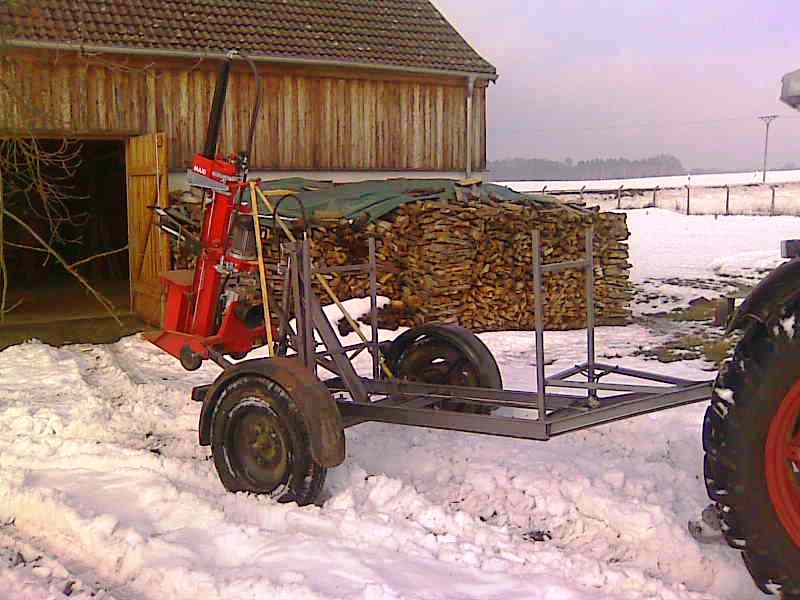

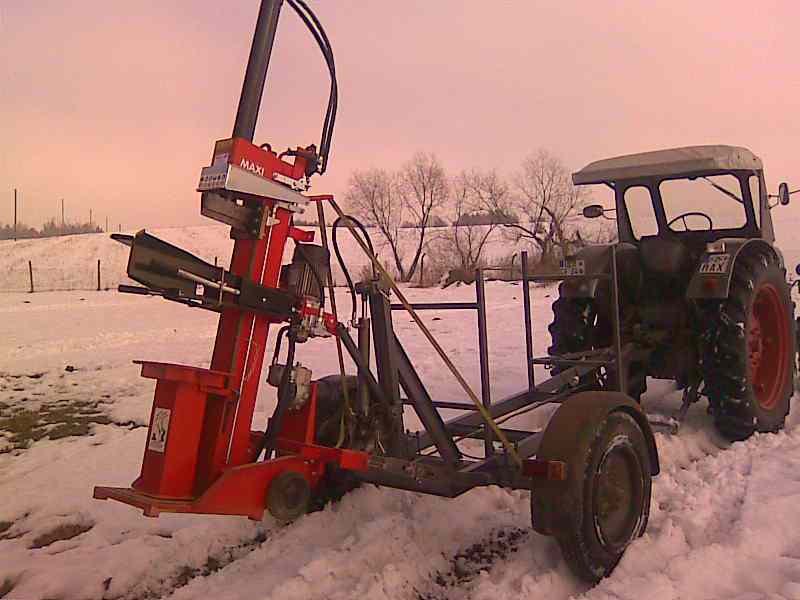

ich möchte euch meinen eigenbau 1-achser mit dreipunkt für meinen Spalter kurz präsentieren. die ganze sache bedarf noch ein/zwei verbesserungen aber im groben und ganzen funktioniert es.

gruß
heiko

: Hänger 001.jpg (56.25 KiB) 4942-mal betrachtet

: Hänger 005.jpg (45.53 KiB) 4942-mal betrachtet
