Hey Friedhelm sehr schönen Wagen hast du da!
Allerdings wirkt es, als sei die Deichsel ziemlich lang, oder???
Wenn du diese kürzen würdest wärst du doch sicherlich ein wenig wendiger...
Gruß, Oli
Aktuelle Zeit: Mi Dez 31, 2025 14:27
eigenbau!
Moderator: Falke
Re: eigenbau!
von Michael33 » So Mai 30, 2010 18:58
GT 225 hat geschrieben:Hey Friedhelm sehr schönen Wagen hast du da!
Allerdings wirkt es, als sei die Deichsel ziemlich lang, oder???
Wenn du diese kürzen würdest wärst du doch sicherlich ein wenig wendiger...
Gruß, Oli

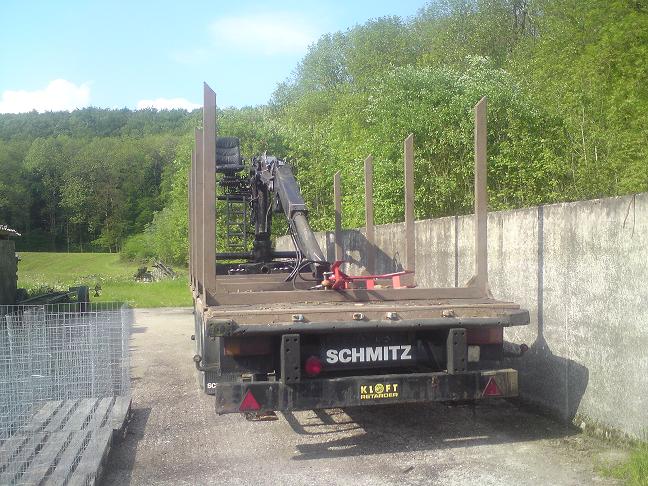

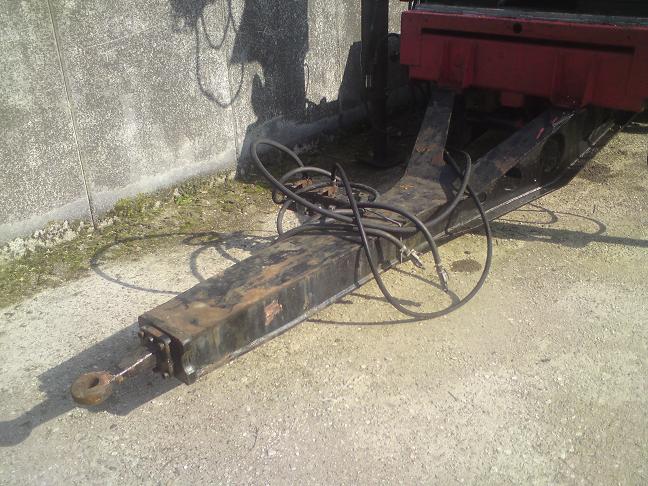

das liegt daran das es ein lkw anhänger is
..und wenn er sie kürzt erlischt seine zulassung für den hänger
-
Michael33 - Beiträge: 1014
- Registriert: Sa Dez 05, 2009 16:41
- Wohnort: Schwarzwald
Re: eigenbau!
von Friedhelm » So Mai 30, 2010 19:25
hallo gt 225
die betriebserlaubnis wäre erloschen
die betriebserlaubnis wäre erloschen
Produktion eines kleinen Landwirts?
Bäuerchen machen!
Bäuerchen machen!
- Friedhelm
- Beiträge: 26
- Registriert: Sa Mai 29, 2010 0:09
- Wohnort: Weserbergland
Re: eigenbau!
von Friedhelm » So Mai 30, 2010 19:41

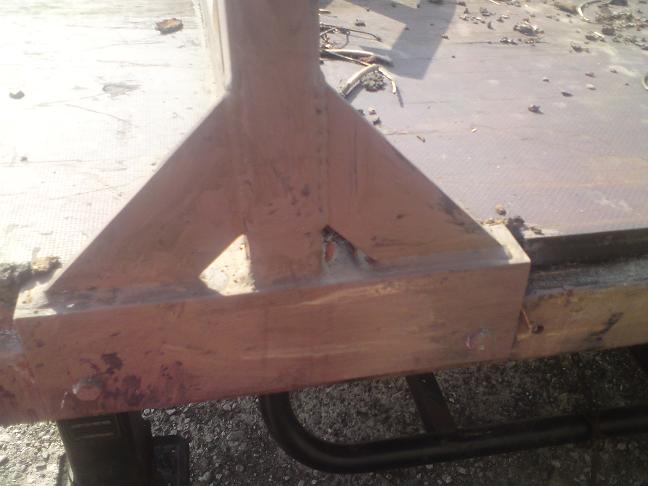

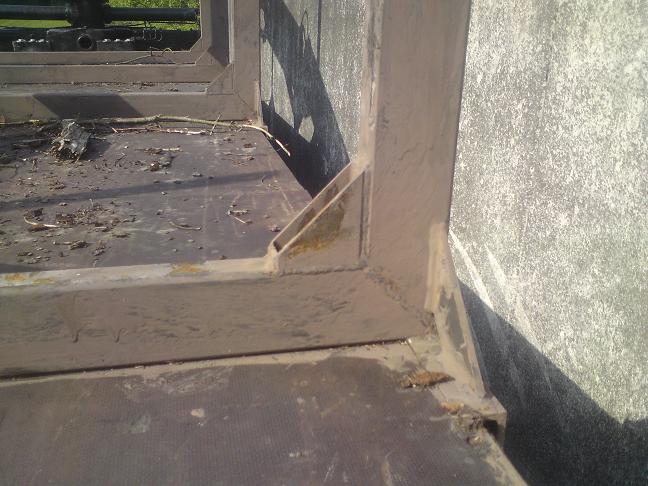

hier noch ein paar fotos
- Dateianhänge
-
- DSC06269.JPG (78.94 KiB) 5949-mal betrachtet
-
- DSC06268.JPG (98.23 KiB) 5949-mal betrachtet
-
- DSC06267.JPG (97.1 KiB) 5949-mal betrachtet
-
- DSC06266.JPG (93.23 KiB) 5949-mal betrachtet
-
- DSC06265.JPG (89.54 KiB) 5949-mal betrachtet
-
- DSC06264.JPG (72.5 KiB) 5949-mal betrachtet
-
- DSC06263.JPG (50.17 KiB) 5949-mal betrachtet
-
- DSC06262.JPG (77.42 KiB) 5949-mal betrachtet
-
- DSC06261.JPG (104.04 KiB) 5949-mal betrachtet
Produktion eines kleinen Landwirts?
Bäuerchen machen!
Bäuerchen machen!
- Friedhelm
- Beiträge: 26
- Registriert: Sa Mai 29, 2010 0:09
- Wohnort: Weserbergland
Re: eigenbau!
von Forstjunior » So Mai 30, 2010 19:51

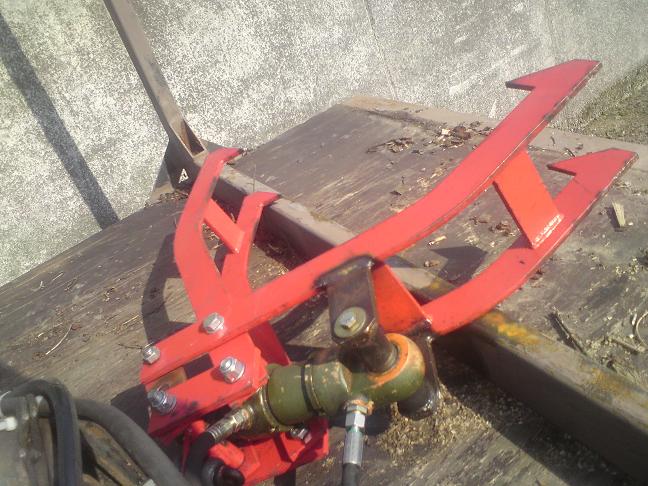

Ist ja cool die hydraulisch-mechanische Holzzange. Wie funktioniert diese so im Praxiseinsatz. Kannst du bitte mal noch ein paar Detailbilder einstellen wie der Zylinder oben befestigt ist. Weiter wären infos zum Zylinder interessant. Würde meine mechanische nämlich auch gerne mit nem Zylinder umrüsten.
- Forstjunior
- Beiträge: 7555
- Registriert: Mo Okt 23, 2006 19:33
Re: eigenbau!
von rhönherby » So Mai 30, 2010 19:58
Hallo Forstjunior
Hat den Fendt eigentlich Hydraulik
Hat den Fendt eigentlich Hydraulik
Ein neuer Rentner
-
rhönherby - Beiträge: 846
- Registriert: So Jan 11, 2009 13:47
- Wohnort: Franken/Rhön
Re: eigenbau!
von Friedhelm » So Mai 30, 2010 20:53
Hallo Forstjunior
der zylinder lag bei mir so rum
er fährt 12 cm aus hat einen aussendurchmesser von 7cm und eine kolbenstange von 2,5 cm
befestigt ist er auf dem oberen gelenkbolzen
gesamtlänge weiß ich so jetzt nicht
ist nur eine notlösung bis eine richtige zange möglich ist (teuer)
der kran hebt dicht am Wagen ca 5 to das wird sie nicht lange mitmachen
der ausschub könnte noch ca 5 cm länger sein denn so geht die zange nicht ganz auf
der zylinder lag bei mir so rum
er fährt 12 cm aus hat einen aussendurchmesser von 7cm und eine kolbenstange von 2,5 cm
befestigt ist er auf dem oberen gelenkbolzen
gesamtlänge weiß ich so jetzt nicht
ist nur eine notlösung bis eine richtige zange möglich ist (teuer)
der kran hebt dicht am Wagen ca 5 to das wird sie nicht lange mitmachen
der ausschub könnte noch ca 5 cm länger sein denn so geht die zange nicht ganz auf
Produktion eines kleinen Landwirts?
Bäuerchen machen!
Bäuerchen machen!
- Friedhelm
- Beiträge: 26
- Registriert: Sa Mai 29, 2010 0:09
- Wohnort: Weserbergland
Re: eigenbau!
von hellboy1302 » Mo Mai 31, 2010 18:57
So mal paar Eigenbauten von mir :-D

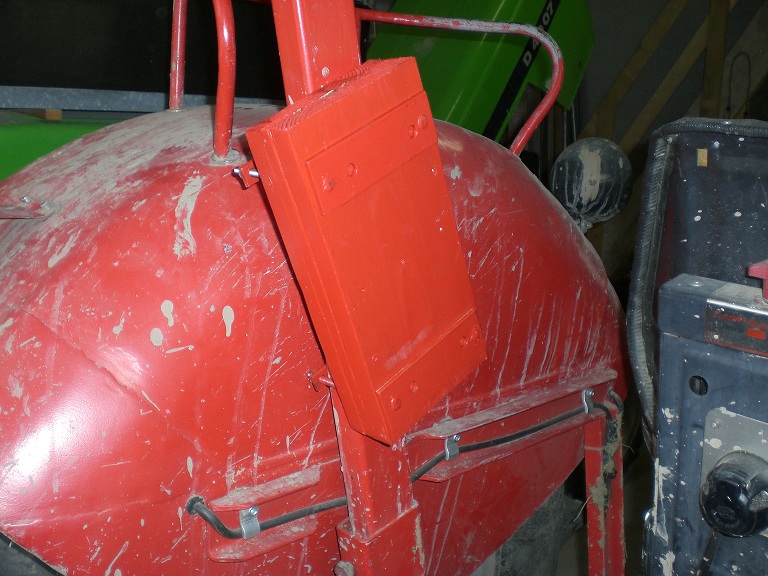

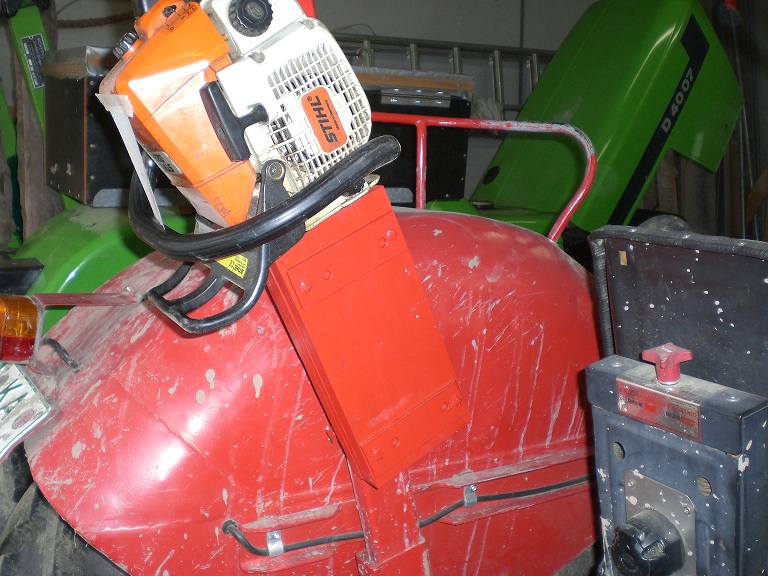

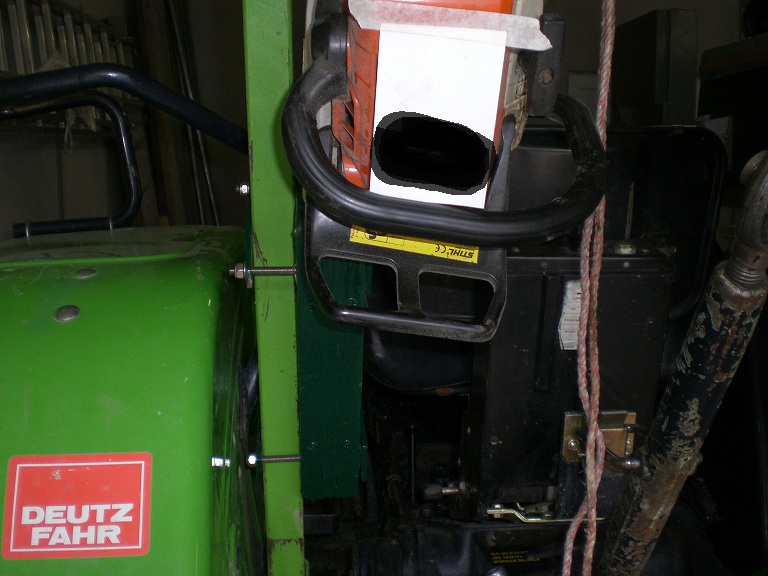

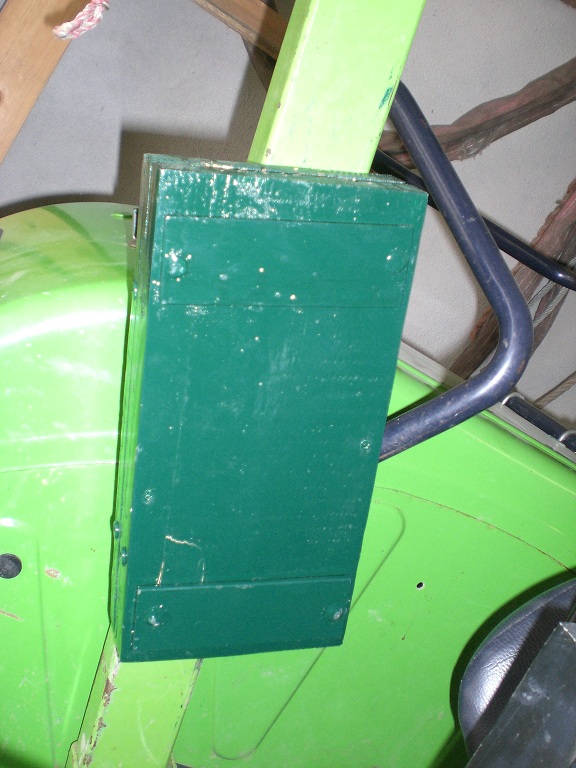

Als erstes Motorsägehalterungen in Wagenfarbe lackiert :-D
Als erstes Motorsägehalterungen in Wagenfarbe lackiert :-D
- Dateianhänge
-
- am MF
- Halterung05.jpg (225.93 KiB) 5563-mal betrachtet
-
- am MF ohne Moped
- Halterung03.jpg (209.64 KiB) 5563-mal betrachtet
-
- Ohne Fichtenmoped
- Halterung04.jpg (172.9 KiB) 5563-mal betrachtet
-

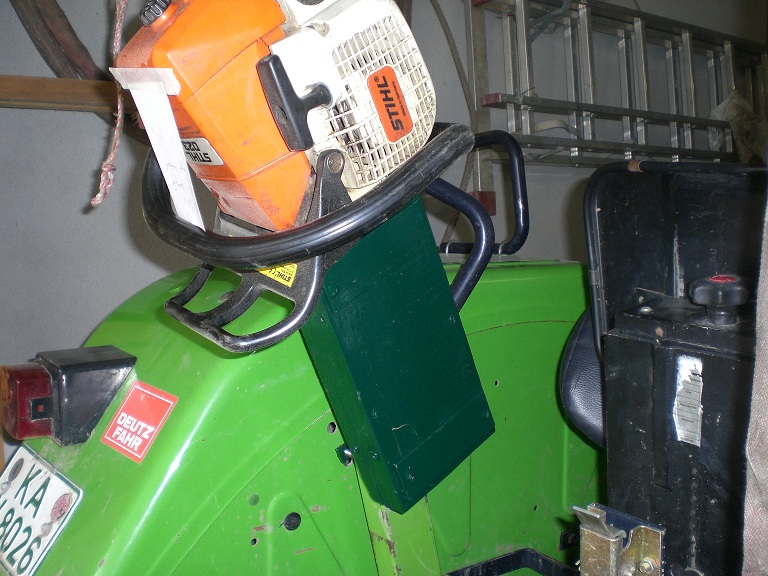

- Deutz die 2.
- Halterung02.jpg (206.1 KiB) 5563-mal betrachtet
-
- am Deutz
- Halterung01.jpg (160.23 KiB) 5563-mal betrachtet
-IHC 844S
-Deutz 4007
-MF Uralt aber gut
-Husky 575 XP
-Posch Autocut 700
-Stihl 039
-Stihl 029
-Stihl 026
-Stihl 023
-Bandsäge
-Stehendspalter 17t
-Liegendspalter 20t
-Deutz 4007
-MF Uralt aber gut
-Husky 575 XP
-Posch Autocut 700
-Stihl 039
-Stihl 029
-Stihl 026
-Stihl 023
-Bandsäge
-Stehendspalter 17t
-Liegendspalter 20t
-
hellboy1302 - Beiträge: 517
- Registriert: Di Mär 09, 2010 15:13
- Wohnort: Oberderdingen
Re: eigenbau!
von hellboy1302 » Mo Mai 31, 2010 19:00

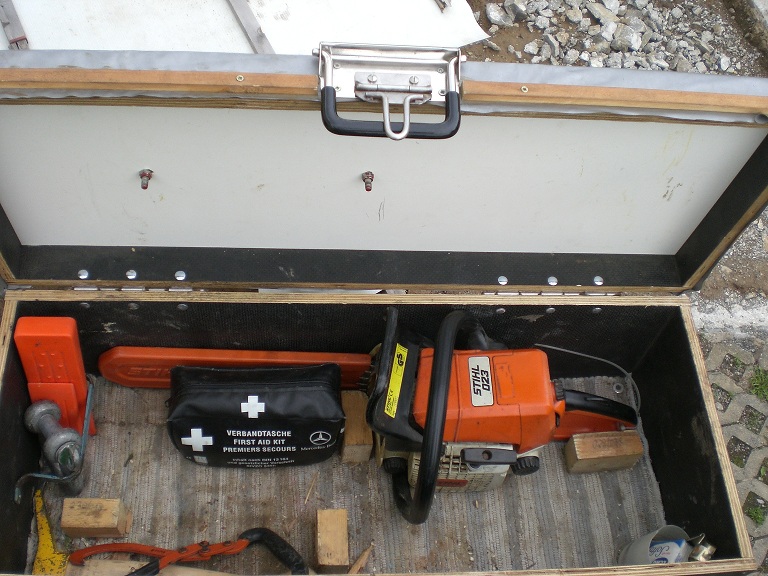

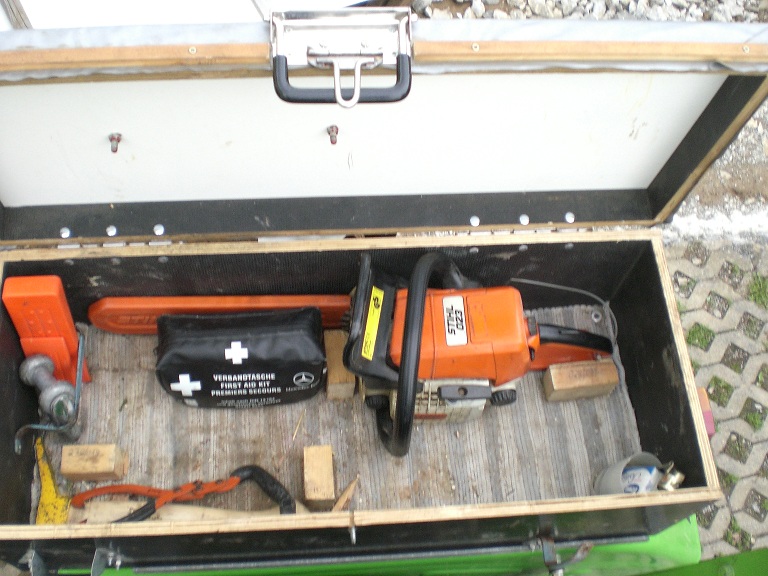

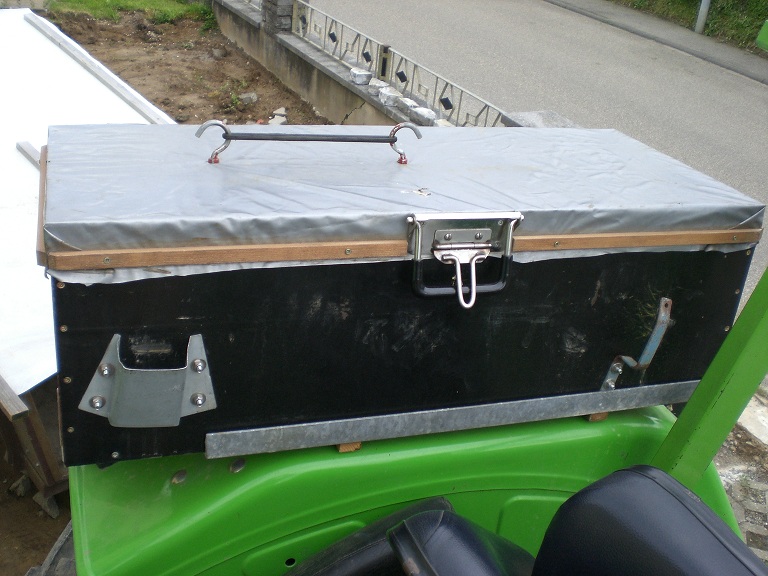

Und hier ne MS Kiste. Die steht auf dem Kotflügel des Deutz 4007. Das wichtigste passt rein. Wenn ich den Frontanbau am Maas mal wieder dran habe stell ich da auch mal Bilder von rein
Gruß Hell
Gruß Hell
- Dateianhänge
-
- Kiste03.jpg (178.33 KiB) 5555-mal betrachtet
-
- Kiste02.jpg (195.53 KiB) 5555-mal betrachtet
-
- Kiste01.jpg (207.07 KiB) 5555-mal betrachtet
-IHC 844S
-Deutz 4007
-MF Uralt aber gut
-Husky 575 XP
-Posch Autocut 700
-Stihl 039
-Stihl 029
-Stihl 026
-Stihl 023
-Bandsäge
-Stehendspalter 17t
-Liegendspalter 20t
-Deutz 4007
-MF Uralt aber gut
-Husky 575 XP
-Posch Autocut 700
-Stihl 039
-Stihl 029
-Stihl 026
-Stihl 023
-Bandsäge
-Stehendspalter 17t
-Liegendspalter 20t
-
hellboy1302 - Beiträge: 517
- Registriert: Di Mär 09, 2010 15:13
- Wohnort: Oberderdingen
Re: eigenbau!
von robs97 » Di Jun 01, 2010 18:28
Nachdem ich mich schon einige Zeit zumindest gedanklich damit beschäftigt hatte, meinen Frontlader mit Strohballengabel und Klinke auf Palettengabel sowie hydraulisch umzubauen, um das Polter besser aufsetzen zu können, hier jetzt das Resultat des Ganzen.
Uploaded with ImageShack.us
Uploaded with ImageShack.us
Uploaded with ImageShack.us
Uploaded with ImageShack.us
Uploaded with ImageShack.us
Uploaded with ImageShack.us
Uploaded with ImageShack.us
Uploaded with ImageShack.us
Uploaded with ImageShack.us
Uploaded with ImageShack.us
Egal wie tief man die Messlatte des geistigen Verstandes setzt,
es gibt jeden Tag jemanden der bequem darunter durchlaufen kann.
es gibt jeden Tag jemanden der bequem darunter durchlaufen kann.
-
robs97 - Beiträge: 4143
- Registriert: Do Dez 10, 2009 21:25
- Wohnort: Schliersee
Re: eigenbau!
von petrovic » Di Jun 01, 2010 22:59
Hallo,
Es haben doch sicher schon einige eine Frontladeraufnahme für Verladezangen gebaut wie man sie auch kaufen kann. Wir haben eine Reisigzange an einem Bagger die wir gerne am Frontlader nutzen würden. Auf was muss ich denn beim eigenbau achten zwecks verstrebungen etc. es soll nicht zu schwer werden aber auch halten von daher wäre ich dankbar wenn mir da jemand behilflich sein kann was Materialstärke und verstrebungen angeht.
Es haben doch sicher schon einige eine Frontladeraufnahme für Verladezangen gebaut wie man sie auch kaufen kann. Wir haben eine Reisigzange an einem Bagger die wir gerne am Frontlader nutzen würden. Auf was muss ich denn beim eigenbau achten zwecks verstrebungen etc. es soll nicht zu schwer werden aber auch halten von daher wäre ich dankbar wenn mir da jemand behilflich sein kann was Materialstärke und verstrebungen angeht.
Gruß, petrovic
John Deere 5515
Husqvarna 357 XPG 40cm - 372 XPG 45cm - 395XPG 50/75cm
Posch Hydro Combi 16 Turbo
Pfanzelt S-Line 9172
John Deere 5515
Husqvarna 357 XPG 40cm - 372 XPG 45cm - 395XPG 50/75cm
Posch Hydro Combi 16 Turbo
Pfanzelt S-Line 9172
-
petrovic - Beiträge: 735
- Registriert: So Sep 20, 2009 11:06
- Wohnort: Oberfranken
Re: eigenbau!
von Kugelblitz » Di Jun 01, 2010 23:23
Hatt sowas mal gebaut, war aus 100x60x5 mm und 80x80x5 mm Kastenrohr mit ner Zakenleiste aus 15 mm und Euroaufnahme.
Hatte die aber in der Bucht vertickert ( Hab keinen FL
)
Hatte die aber in der Bucht vertickert ( Hab keinen FL
)- Kugelblitz
Re: eigenbau!
von Ede75 » Mi Jun 02, 2010 6:13
Moin,
ich hab auch gerade im Frühjahr einen Anbaubock gebaut. Siehe hier:
eigenbau-t19367-1725.html?sid=9fe53333758b3338f13b83a160768271#p553305
Material ist 100x100x5. Nach den ersten Einsätzen sind bisher absolut keine Stabilitätsprobleme zu erkennen. Mittlerweile ist der Bock auch lackiert.
Die Zange hat ne Öffnungsweite von 1,30m, der Rotator ist ein 6-Tonnen-Rotator. Habe damit schon 9m lange Buchenabschnitte verladen, mit einem Mittendurchmesser von mind. 60cm, das war kein Problem für Zange und Bock, aber kurz vor der Grenze dessen, was mit nem 4-Zylinder Schlepper mit 115PS möglich ist.
MfG
Ede
ich hab auch gerade im Frühjahr einen Anbaubock gebaut. Siehe hier:
eigenbau-t19367-1725.html?sid=9fe53333758b3338f13b83a160768271#p553305
Material ist 100x100x5. Nach den ersten Einsätzen sind bisher absolut keine Stabilitätsprobleme zu erkennen. Mittlerweile ist der Bock auch lackiert.
Die Zange hat ne Öffnungsweite von 1,30m, der Rotator ist ein 6-Tonnen-Rotator. Habe damit schon 9m lange Buchenabschnitte verladen, mit einem Mittendurchmesser von mind. 60cm, das war kein Problem für Zange und Bock, aber kurz vor der Grenze dessen, was mit nem 4-Zylinder Schlepper mit 115PS möglich ist.
MfG
Ede
- Ede75
- Beiträge: 2595
- Registriert: Sa Mär 07, 2009 13:02
- Wohnort: NRW
Re: eigenbau!
von fendt schrauber » Mi Jun 02, 2010 8:09
@robs 97
sehr sauber gebaut das ganze, aber mir persönlich kommt das ganze ein wenig schwach dimensioniert vor. Die Zinken der Gabel sind doch aus Hohlprofil?? Auch der zylinder wird wohl etwas schwach sein. Haste deine Konstruktion schon mal ausprobiert ??.
Grüße aus Mittelfranken
sehr sauber gebaut das ganze, aber mir persönlich kommt das ganze ein wenig schwach dimensioniert vor. Die Zinken der Gabel sind doch aus Hohlprofil?? Auch der zylinder wird wohl etwas schwach sein. Haste deine Konstruktion schon mal ausprobiert ??.
Grüße aus Mittelfranken
-
fendt schrauber - Beiträge: 3750
- Registriert: Sa Apr 08, 2006 8:48
- Wohnort: Mittelfranken
Re: eigenbau!
von multicar25 » Mi Jun 02, 2010 9:45
Hallo Fendtschrauber.
Kommt immer darauf an was man mit so einer Gabel machen will. Ne Pallette mit Pflastersteine wirds nicht aushalten aber das wird auch der Frontlader nicht heben. Wenn ich einen Frontlader habe der vielleicht 1000 Kg hebt, dann braucht man die Anbauten nicht für 5000 Kg bauen. Umso stabieler die Bauten sind, umso schwerer sind sie auch. Ich habe mir eine Originale Palettengabel gekauft und die ist viel zu schwer. Morgen will ich meinen FL auf Gerätebetätigung umbauen und auch diese erwähnte Palettengabel anpassen.
Bilder kommen dann auch hier rein.
Soviel schon mal vorneweg, es wird mit einem Zylinder (mittig) raus kommen.
Gruß Peter
Kommt immer darauf an was man mit so einer Gabel machen will. Ne Pallette mit Pflastersteine wirds nicht aushalten aber das wird auch der Frontlader nicht heben. Wenn ich einen Frontlader habe der vielleicht 1000 Kg hebt, dann braucht man die Anbauten nicht für 5000 Kg bauen. Umso stabieler die Bauten sind, umso schwerer sind sie auch. Ich habe mir eine Originale Palettengabel gekauft und die ist viel zu schwer. Morgen will ich meinen FL auf Gerätebetätigung umbauen und auch diese erwähnte Palettengabel anpassen.
Bilder kommen dann auch hier rein.
Soviel schon mal vorneweg, es wird mit einem Zylinder (mittig) raus kommen.
Gruß Peter
- multicar25
- Beiträge: 778
- Registriert: Mo Mär 29, 2010 17:41
- Wohnort: hessen
