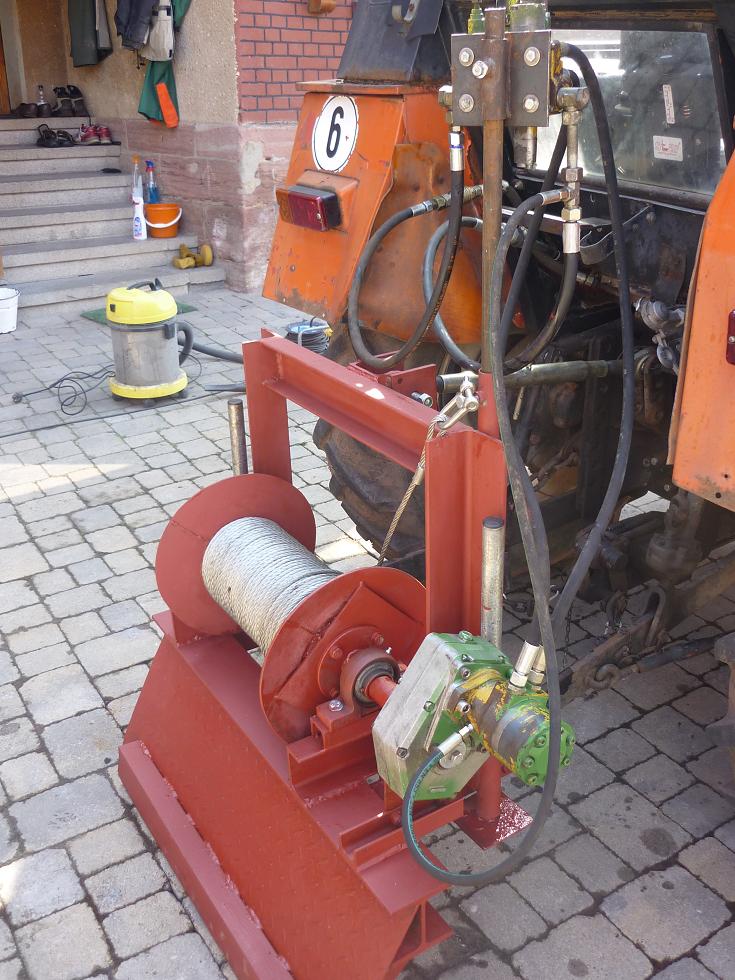

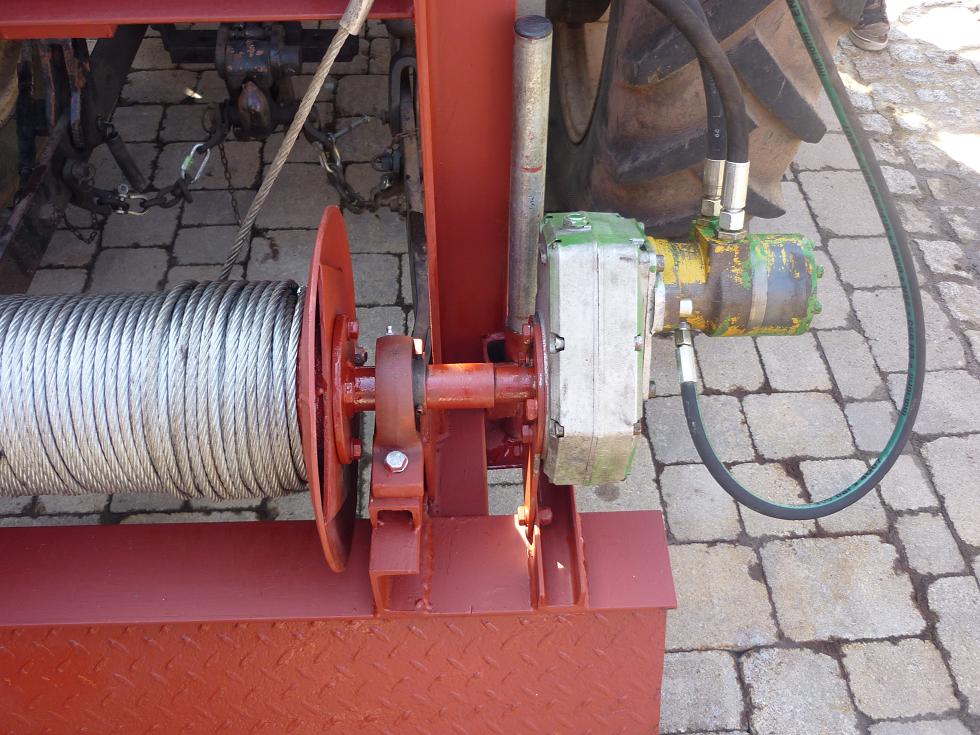

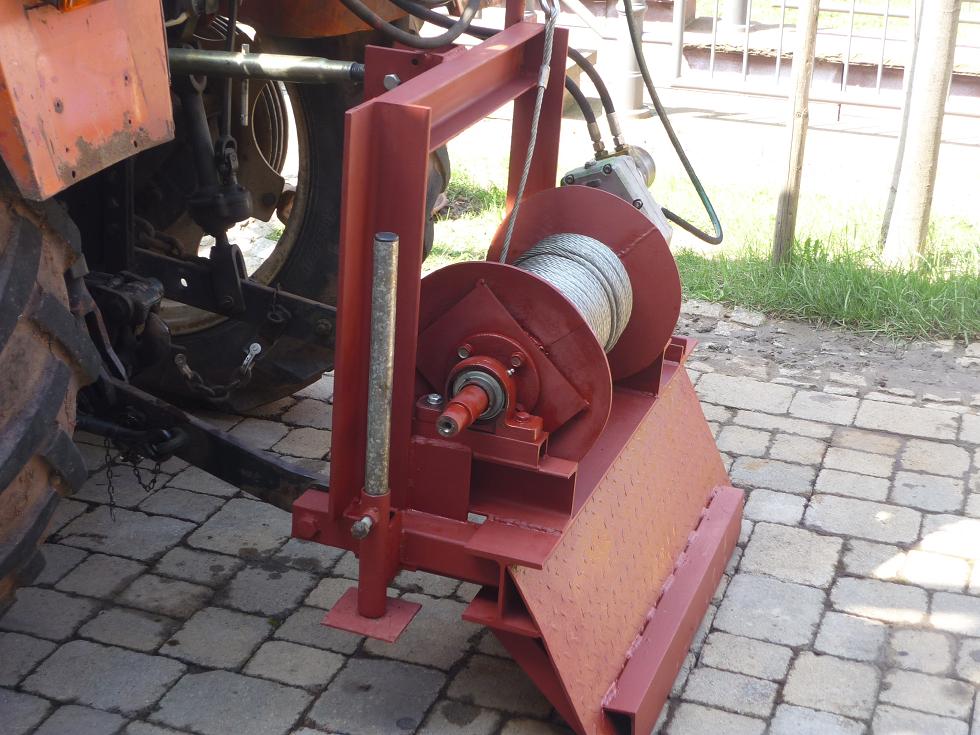

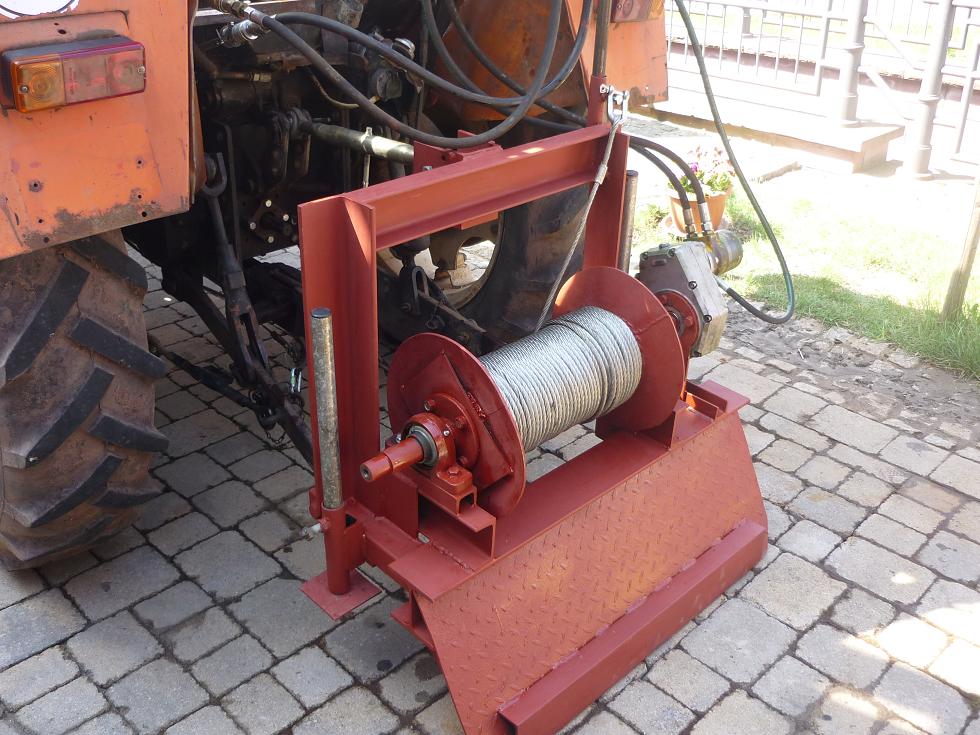

So, Rhönherby, wie versprochen: Hier sind ein paar Bilder von meiner Winde, habe gestern noch den Pinsel gequält (sieht doch besser aus mit Farbe).Ist seit 1 Jahr im Einsatz, sind 50 meter Seil drauf und wen es nicht reicht kommt noch eins mit Umlenkrolle dazwischen.

Heut hab ich mal die Säge geschwungen nich lachen...war mein erster Geier
Hab sonst nur Pilze gemacht
Gute 2,5 Tankfüllungen hats gekostet.

Hi Rhönpaulus
Guter Eigenbau aber bitte noch Schutzgitter montieren wegen Sicherheit
Gruß Herbert

Hallo Christian
Nicht nur Eisenkünstler sondern auch in Holz alle Achtung
Gruß Herbert

Hallo Kugelblitz,
ist das Geil..... Wieviel Stunden haste mit dem Kunstwerk gebraucht? Ist echt der Hammer.
Gruß Peter L

@multicar25
oh Bakke....nen ganzen Nachmittag hab ich mir damit einen abgesponnen, das nächste Projekt wird ne Bank.
2 Säulen mit Eulen und ein Brett als Verbinder.
Hoffe die gehen schneller, jetz weiß ich ja wie und wo ich die Schnitte setzten muss/soll

Christian,du überrascht mich immer wieder.Du könntest doch Lehrgänge anbieten für Holz und Stahlbearbeitung!

Kugelblitz hat geschrieben:Heut hab ich mal die Säge geschwungen nich lachen...war mein erster Geier
Hab sonst nur Pilze gemacht
Gute 2,5 Tankfüllungen hats gekostet.

....Hallo Christian,sieht doch gut aus......aber warum wolltest es denn wieder abfackeln (Gasflasche)...... mfg

RHÖNER hat geschrieben:......aber warum wolltest es denn wieder abfackeln (Gasflasche)...... mfg

die Eule sollte halt einen dunklen Teint bekommen.

Gruß Tom

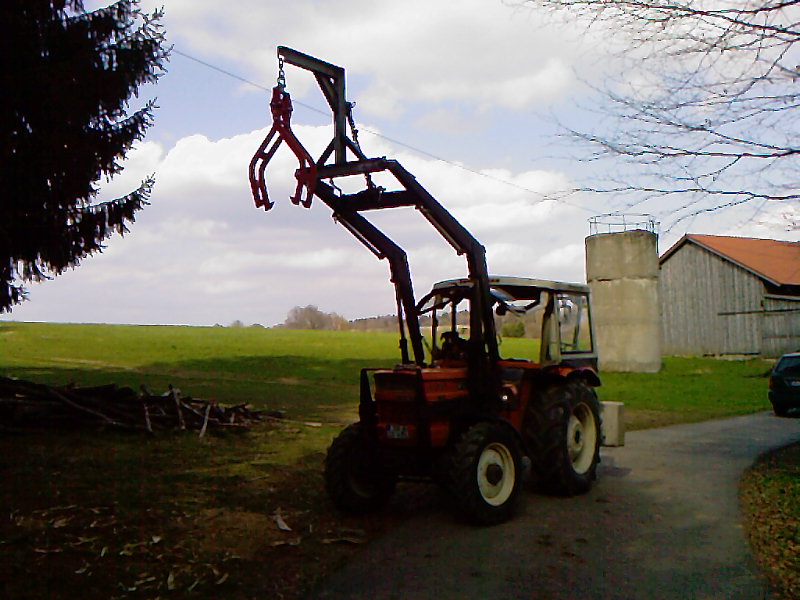

Hab mir dieses Wochenende schnell mal eine kleine "Verlängerung" für den Frontlader gebaut, hab ich gebraucht damit ich meine Holzbündel besser bzw höher aufeinander richten kann. Hab jetzt eine Gesamthöhe von 4,10m am höchsten Punkt!

Hallo, die selbe Zange habe ich auch. Will mir auch noch was bauen allerdings nicht zum höher kommen sondern zum weiter nach vorne kommen. Problem ist bei mir ich sehe die Zange nicht mehr richtig im abgesenkten zustand. Und zum Anhänger beladen muß sie auch weiter vorne sein. Wenn ich da was gebaut habe, bekommt ihr Bilder.....

Ja ist auch ein weiterer, entscheidender Vorteil, du siehst die zange erheblich besser wenn sie etwas weiter vorne ist! Ist eine original Kugelblitz Zange! Funtioniert übrigens einwandfrei - hab aber auch nichts anderes erwartet!
Gruß

Hallo zusammen,

ich stelle meine Frage mal hier ein, es geht ja um Eigenbauten.

Ich baue mir momentan einen Forstkran mit 4,5m Ausleger, hydraulischem Ausschub, Zange, Rotator, etc. auf Basis eines gebrauchten Hiab 250 Ladekrans. Die Hydraulik mache ich komplett neu. Hier habe ich ein paar Fragen dazu.

Der Kran bekommt eine Eigenölversorgung. Ich möchte später zwei Funktionen gleichzeitig steuern können, also z.B. Ausleger drehen und Ausleger Heben.
Meine Grundlegende Frage:
Ich möchte so ein 7-fach Monoblockventil mit Kreuzhebelsteuerung verwenden. Die Sektionen sollten ja parallel geschaltet sein. Wenn ich jetzt zwei Hebel bediene, verteilt es dann die Ölmenge auf die zwei betätigten Ausgänge oder funktioniert nur der Ausgang auf der Druckseite?

Voraussetzung ist natürlich eine Hydraulikpumpe mit genügend Förderleistung. Wobei ich denke, dass eine 26ccm³ BG2 mit 53l/min oder 28ccm³ BG3 mit 57,5l/min an der 540er Zapfwelle für den kleinen Kran reichen sollte. Mehr packt das Kreuzhebelventil ohnehin nicht.

Das kann ich dir so pauschal auch nicht sagen. Mein 8-fach Ventil lässt schon mehrere Bewegungen auf einmal zu, jedoch ist eine Funktion (nicht am Kreuzhebel) dabei, da geht nichts anderes. An deiner Stelle würde ich zwei Kreise aufbauen mit deiner Doppelpumpe (~2x16cm³) oder einen Mengenteiler und zwei Einzelkreuzsteuerhebel. Ist zwar etwas teurer, aber dafür ist das die weitaus bessere Lösung.

gruß
Markus

@Hoiz Klaus
rechts und links ein Seil in die Schäkel und oben durch die Hauptaufhängung.
Dann kannste die vom Schlepper aus auf machen.

So hab ich die Rückeböcke damals gemacht, waren aber allerdings mit Hebel und Umlenkrolle.
