eigenbau!

von **Justice** » Do Sep 23, 2010 9:14

@ Falke
Wie wäre es mit einer halbrunden Kappe, die du stram(fest) über die Mutter steckst?

PS: Deine Zapfwelle verlangt nach Zuneigung. :klug:

von **tuningpaul77** » Do Sep 23, 2010 9:30

Binde doch einfach in das Seil einen Knoten, da wo es durch die letzte Rolle geht, so dass es auch in nicht gezogenem Zustand nicht durchhängt, sondern gerade noch leicht straff ist

Website · von **Falke** » Do Sep 23, 2010 9:32

@Kugelblitz
Das Seilgedöns mit Flaschenzug dient einmal zur "Kraftverstärkung", da zum vollständigen Betätigen der Kupplung am Hebel direkt eine
Kraft von ca. 40...50 kg (oder irgenwas-Newton ...) aufgebracht werden muß, und zum anderen um beim Betätigen etwas abseits der Winde
stehen zu können.
Das Kupplung-Bedienseil ist im Original, auch durch die vielen Umlenkungen, ca. 7...8 m lang, ich habe es aber , wie wahrscheinlich die meisten
Schnürle-Winden-Besitzer, auf ein praktikables Maß gekürzt. Da ich viel auf schmalen Wegen im steilen Hang seile, müßte ich sonst zum Bedienen
der Winde, um BG-konform zu sein, jedesmal einige Meter den Berg rauf- oder runterkraxeln ...

Leichte Stammabschnitte seile ich durchaus ab und zu bei, indem ich nicht am Bedienseil ziehe, sondern am Hebel drücke - dafür reicht die Reibung
der Kupplung ohne dass sie durchrutscht - aber zum "Durchdrücken" der Kupplung braucht man den Flaschenzug samt Seilgendöns ! :cry:

@Justice
Ja, an eine Kappe für die Mutter (oder z.B. eine Hutmutter) hab ich auch schon gedacht, und ja, der Gelenkwellenschutz
sollte nach den vielen Jahrzehnten 'mal erneuert werden ... :oops:

@tuningpaul77
das mit dem Knoten probier' ich noch heute aus !

Gruß
Adi

von **majata** » Do Sep 23, 2010 12:43

Hallo zusammen

Ist zwar kein reinrassiger Eigenbau aber ein bischen Eigenbau steckt auch drin.
Ich habe einen alten Ladewagen zu einem Meterholzhänger umgebaut.
Ladefäche 4 Meter.
Nächstes Jahr bekommt er noch abnehmbare Bordwände.
Der Krazboden ist noch voll funktionsfähig weshalb die hinteren Rungen auch vollständig abnehmbar sind.

Gruß majata

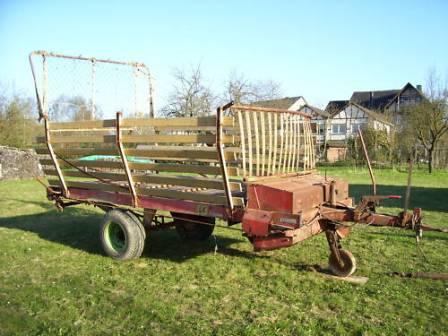

: Orginal.jpg (31.22 KiB) 4227-mal betrachtet

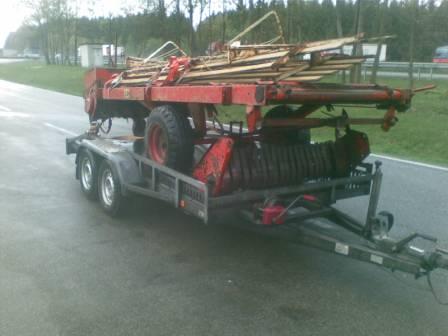

: Transport.jpg (20.37 KiB) 4227-mal betrachtet

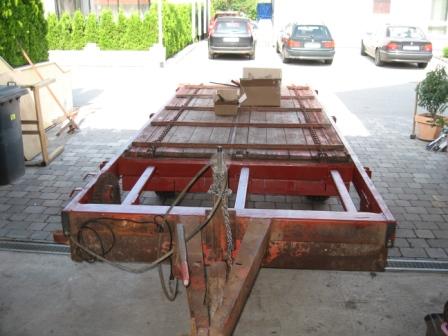

: Umbau.JPG (29.05 KiB) 4227-mal betrachtet

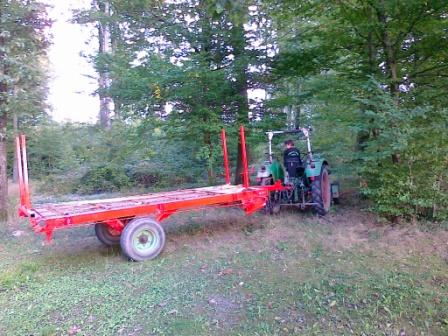

: im Wald.jpg (53.3 KiB) 4227-mal betrachtet

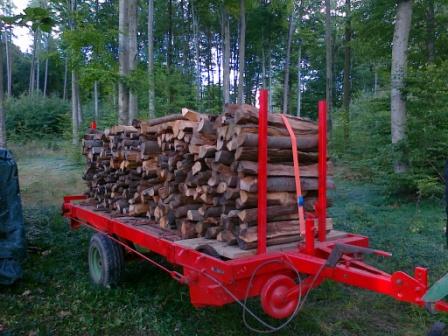

: beladen.jpg (47.63 KiB) 4227-mal betrachtet

von **GüldnerG50** » Do Sep 23, 2010 15:47

Hallo.

Schönes Wägelchen habt ihr da gebaut.... Feine Sache. Unseren kannst du hier anschauen.

@Falke:

Mach noch ne Beilagscheibe vor dem Knoten auf das Seil, nicht dass sich der Knoten in der Seilrolle verklemmt.... Oder du machst die Schraube auf, setzte ein Stückchen Blech, welches nach vorne gebogen wird ein und schraubst das Ding wieder fest......

Grüße

Flo

von **jumine66** » Do Sep 23, 2010 20:22

schöner wagen. kann man da nicht 2 reihen laden wenns links und rechts etwas übersteht? was geht drauf?

gruß

von **cherokeexj** » Fr Sep 24, 2010 8:28

zwei reihig laden ist doch kein ding. hier im ort hatte auch einer einen ladewagen umgebaut und hatte den dann 2 reihig geladen...er meinte 8 rm gehen drauf...das andere problem ist dann der schlepper...bei ihm hatte es von der große gepasst aber bei dem kleinen deutz auf dem bild wird das nix der geht dann ordentlich in die knie...

greetz

sascha

von **majata** » Fr Sep 24, 2010 13:04

Hallo

Zweireihig das wird nix.
Wie Sascha schon geschrieben hat da macht der Deutz dicke Backen.
Naja da fahr ich eben ein paar mal mehr.
Nicht so schlimm wenn der Hänger leer ist und wir im Wald sind fährt sowieso mein Sohn (12 Jahre).
Wenn es nach dem kleinen ging würden wir wegen jedem Meterscheid mit dem Trecker fahren nur damit er fahren kann.

Gruß
Eric

von **Zimmerer05** » Fr Sep 24, 2010 17:28

Kreizhofer hat geschrieben:Hallo,

möchte auch mal was zum Thema Eigenbau beisteuer.
Ich habe mir ein Sägewerk für die Kettensäge gebaut. Und zwar mit einfachsten Mitteln. Auf eine OSB Platte wurden 2 Dachlatten als Schiene geschraubt und unter die OSB Platte noch paar Kanthölzer als Stammauflage. Diese kann ich aber nicht in der Höhe verstellen, so daß ich mit Diversen Latten die Dicke der Bretter einstelle, indem ich sie nach jedem Schnitt einfach unter den Stamm lege.
Die Kettensäge ist auf einem Dreieck aus stabilen Latten befestigt. Am Dreieck sind unten drei Rollen befestigt, wovon 2 vorne in der Schiene laufen. Als Spanabweiser hane ich mir einfach eine Art schlitten gebaut, welcher vor dem Sägewagen hergeschoben wird.
Schauts euch die Bilder an und sagt mir was Ihr davon haltet.
Habe nach diversen Schitten mal eine Kette auf 10 Grad geschärft. Das Ergebnis spricht für sich. deutlich sauberer Schnitt. Obs schneller geht kann ich nicht sagen.

Greetz Kreizhofer.

Servus Kreizhofer,

super Sach mit deinem Sägewerk,

wenn du Zeit hast könntest ja noch ein paar Detail Bilder einstellen
z.B wie die Säge fest gemacht hast und mit dem Spannabweiser.

Vielen Dank

Gruss

von **eifelwurm** » Fr Sep 24, 2010 17:40

@majata,
schöner Anhänger, deine Ideen kommen mir bekannt vor

.

von **GüldnerG50** » Fr Sep 24, 2010 19:18

Hallo.

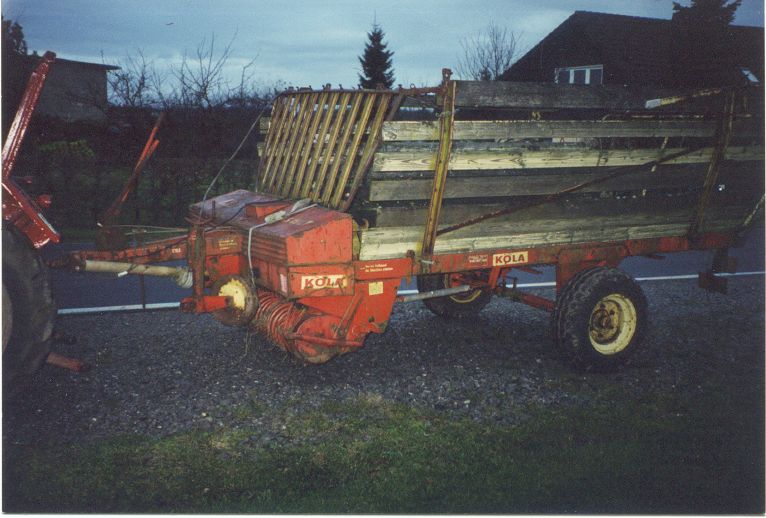

Da fällt mir wieder der Eicher-Ladewagen ein, den ich heute gesehen habe, der auf den Schrotti bis morgen wartet..... :cry:

Hätt ich doch bloß mehr Platz :cry:

Grüße

Flo

von **hellboy1302** » Sa Sep 25, 2010 17:40

So da es heute geregnet hat wie die Sau war ich mal bisschen in der Garage am basteln.

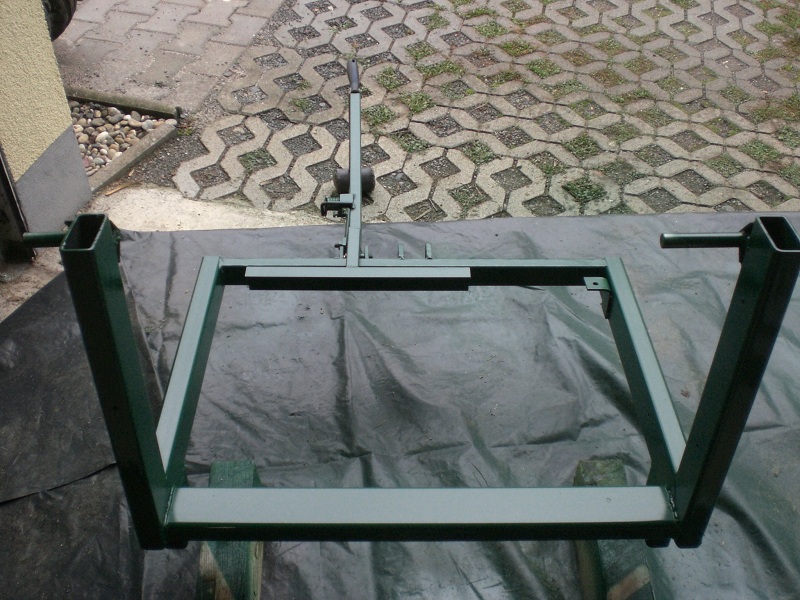

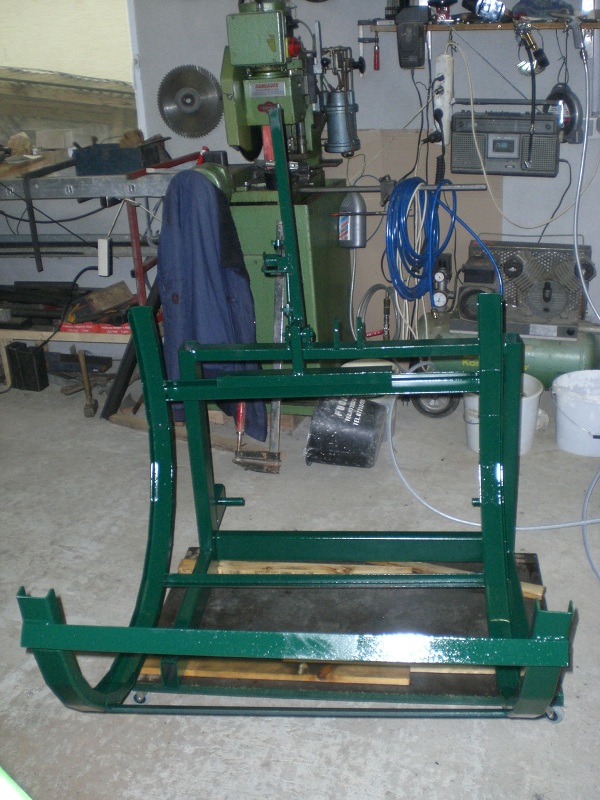

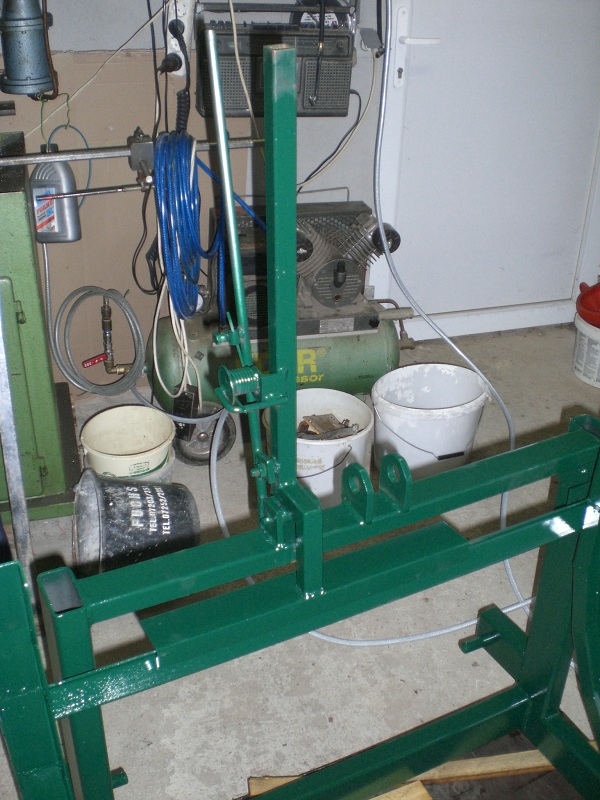

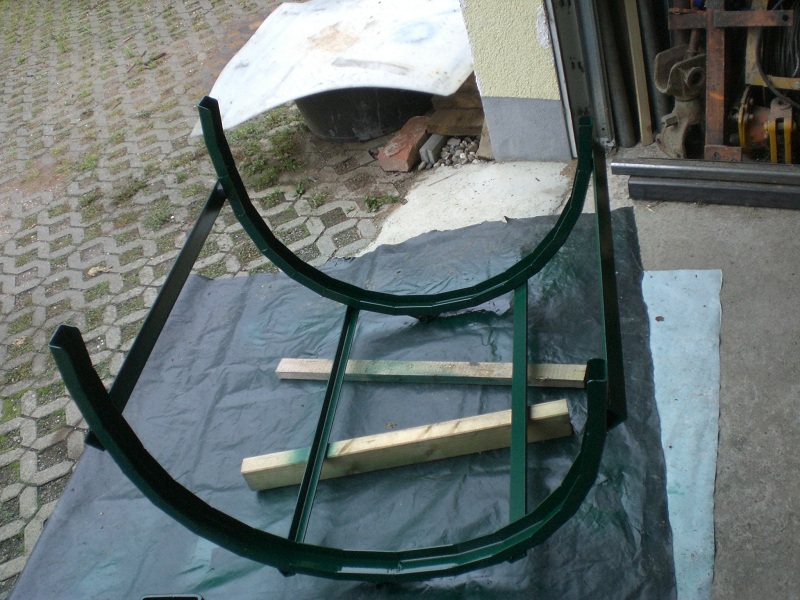

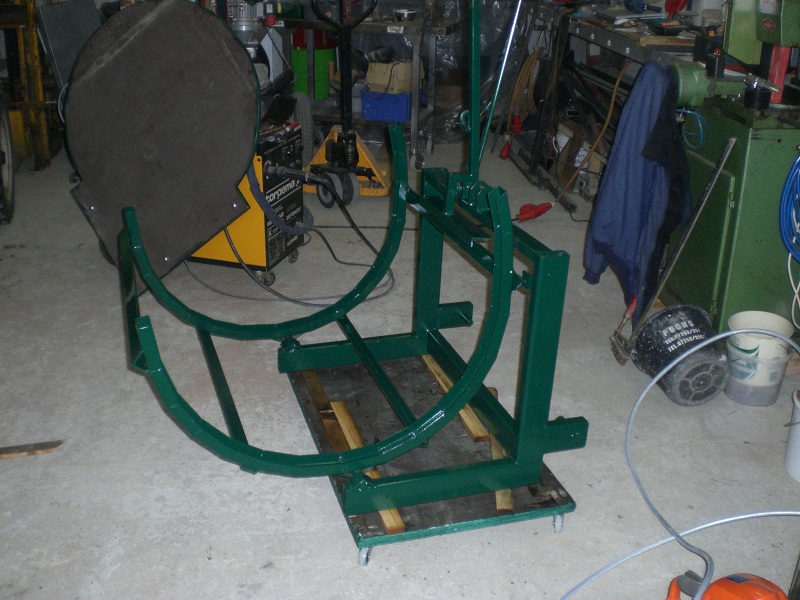

hab endlich mal mein Bündelgerät lackiert und ein paar Bilder vom Staplermasten und der MS Transportkiste gemacht die mir vorher den Kotflügel runter gezogen hat

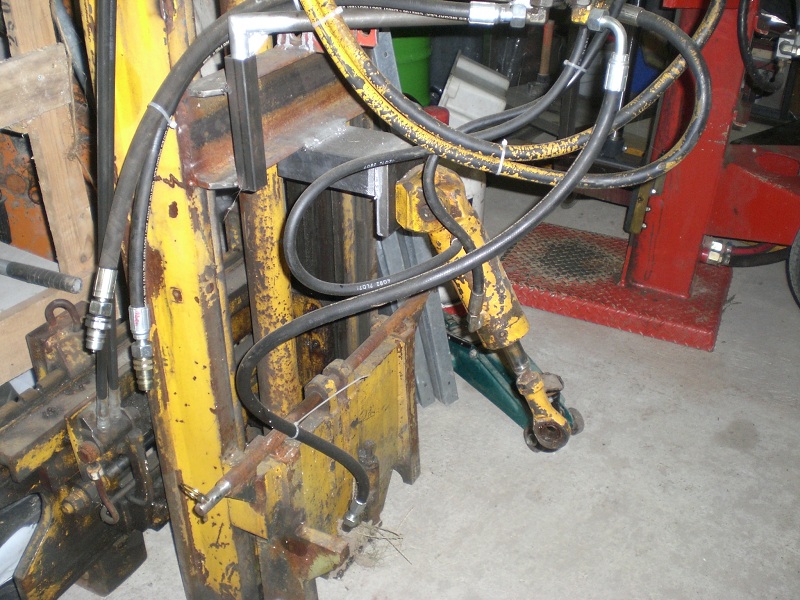

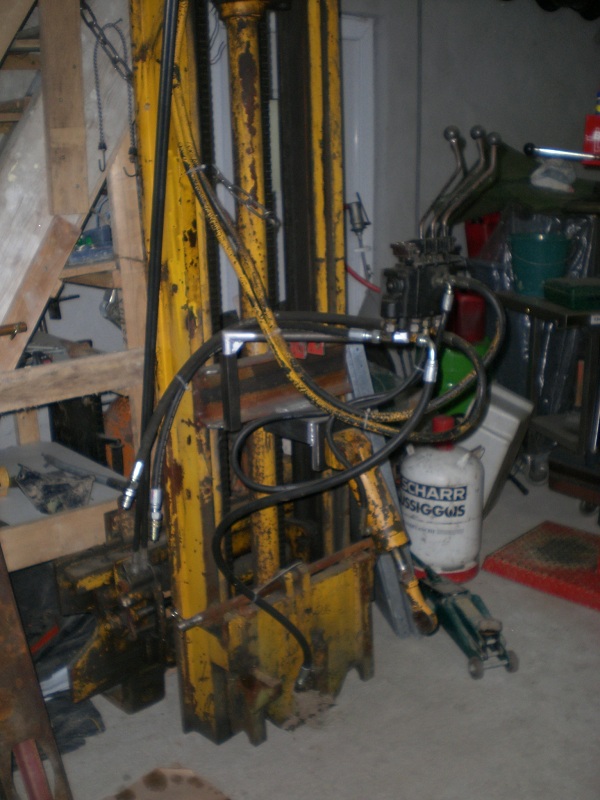

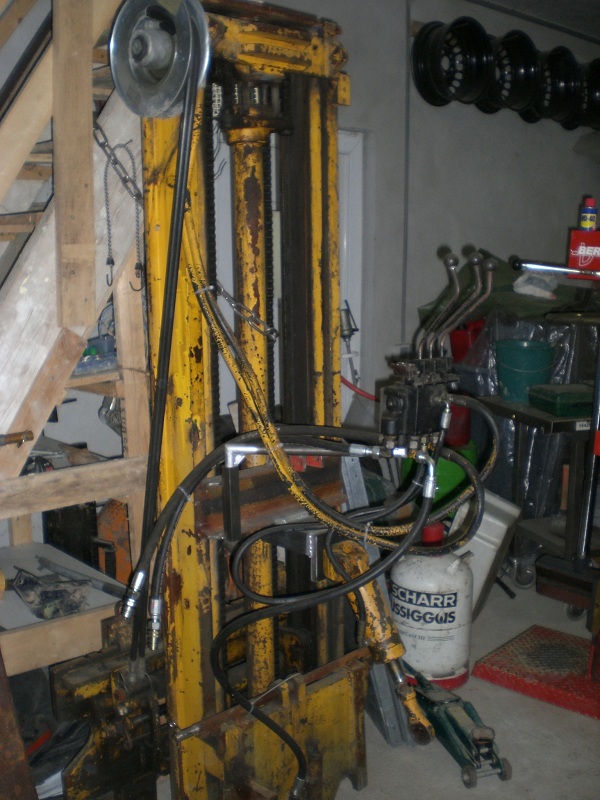

Beim Stapler hab ich den Neigungszylinder ausgebaut und hab ihn als Oberlenker umgebaut so kann ich das Ding auch noch gut kippen. Da ich nur ein DW Steuergerät habe hab ich die komplette Konsole vom Stapler an den Mast gebaut und kann dann alles mit einem DW steuern. Gewichtstest ging bis 500 Kilo ohne Frontgewichte dann hab ich aber Servolenkung :-D.

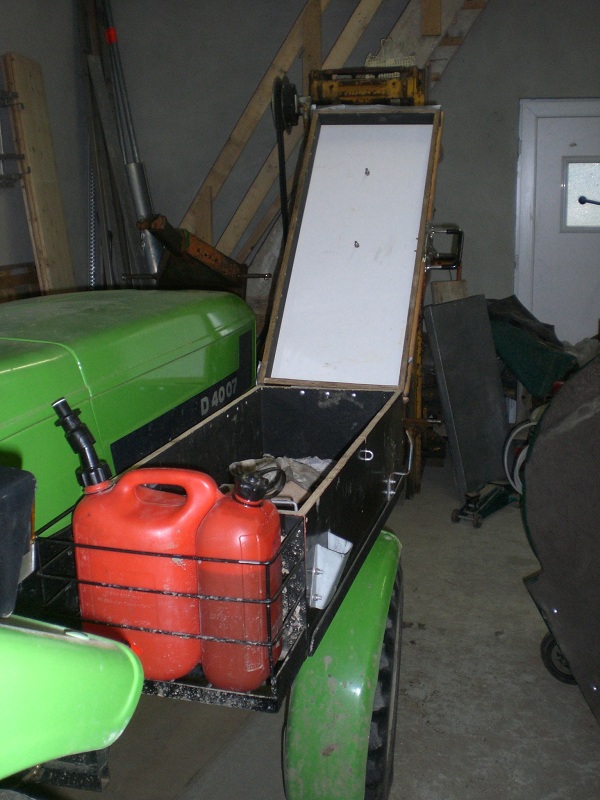

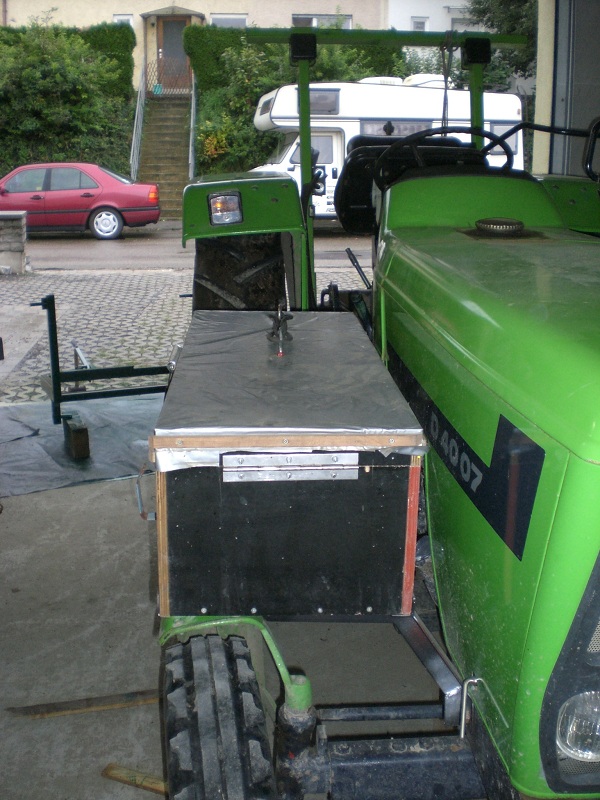

Die MS Kiste ist seitlich mit einem Winkeleisengestell mit der Karosse des Deutzes verschraubt.

Gruß Hell :twisted:

von **brennholzfan** » Sa Sep 25, 2010 17:53

@ hellboy
Schöne Arbeit, der Lack für den Bündler sieht sehr nach Hamarite aus

sag mal an der Sägenkiste, ist da noch genug Platz, wenn die Vorderache mal richtig "einfedert", oder geht die Kiste mit der Achse mit, ich kann das nicht richtig erkennen.

Gruß Jürgen (brennholzfan)

von **hellboy1302** » Sa Sep 25, 2010 18:04

Das langt ganz genau da es mir beim ersten versuch die Kiste weggedrückt hat :-D dann hab ich ihn an den Hang gestellt und habs se dann angebaut :-D.
Die Dose Farbe lag in der Werkstatt rum den Effekt hab ich mit der Luftpistole gemacht :-D einfach wo es noch net ganz trocken war mit der Luftpistole drüber :-D

Gruß Hell :twisted:
