Re: eigenbau!
von walterbruckmayer » Fr Jan 21, 2011 20:02
Hallo, versuch mich gerade an einem Frontpolterschild. Das Blech ist eine gebrauchte Bodenplatte von einem Teerfertiger. Ist ein ziehmlich zähes Zeug. Bohren mit einem normalen HSS-Bohre funktioniert nicht. Gott sei dank muß hier nichts bohren. Stirnseitig kommen noch jeweils 15mm dicke Bleche( Halbschalen) dran. Die laß ich mir auf einer Brennschneidanlage rausschneiden. Weitere Bilder folgen.
Gruß Walter
Stirnseitig kommen noch jeweils 15mm dicke Bleche( Halbschalen) dran. Die laß ich mir auf einer Brennschneidanlage rausschneiden. Weitere Bilder folgen.Gruß Walter
-
walterbruckmayer - Beiträge: 90
- Registriert: Sa Feb 24, 2007 12:19
- Wohnort: Bayrischer Wald
Re: eigenbau!
von plagnix » Fr Jan 21, 2011 21:07

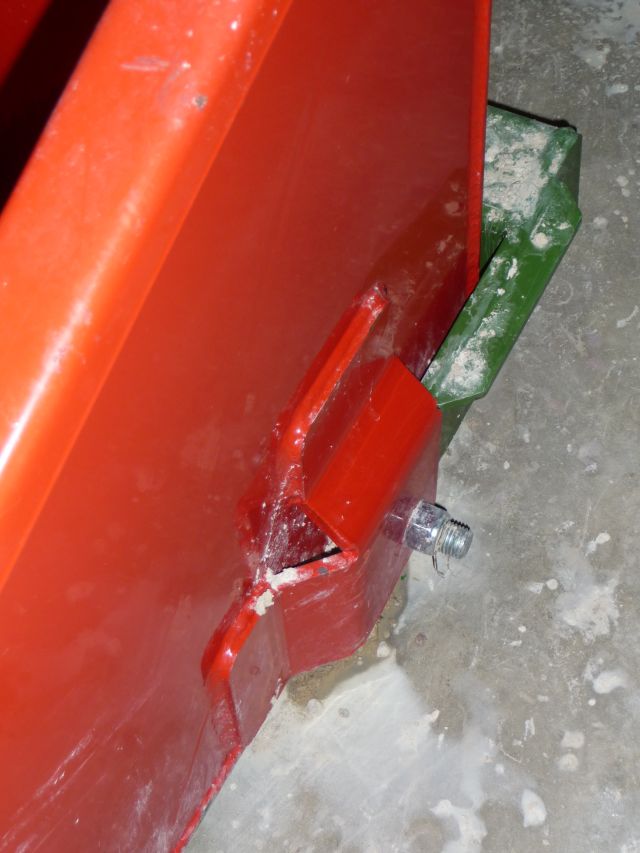

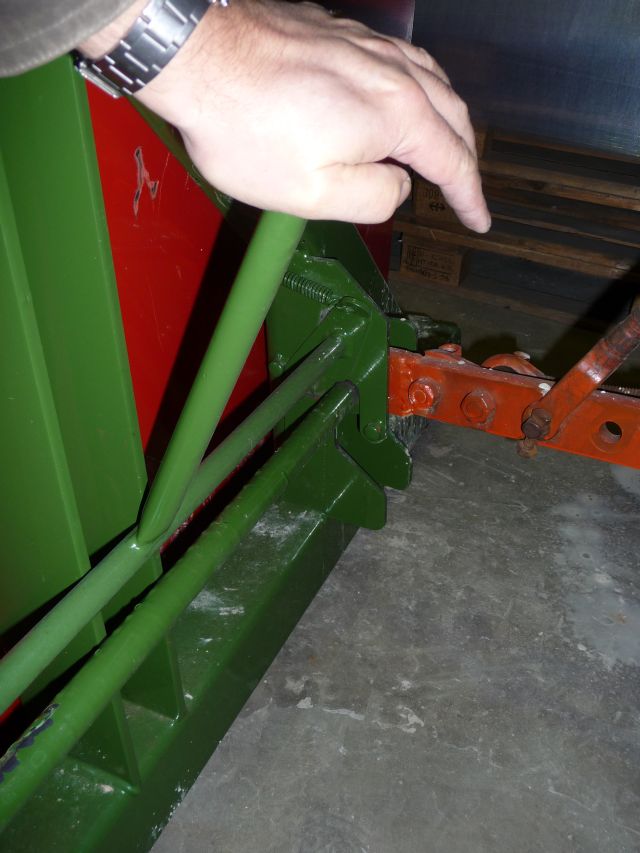

Uff, so nun auch noch ein paar Bilder.
Gruß Plagnix
Gruß Plagnix
- Dateianhänge
-
P1030037.JPG- (88.94 KiB) Noch nie heruntergeladen
-
- P1030036.JPG
- (89.5 KiB) Noch nie heruntergeladen
-
- P1030035.JPG
- (84.22 KiB) Noch nie heruntergeladen
-
- P1030034.JPG
- (78.76 KiB) Noch nie heruntergeladen
-

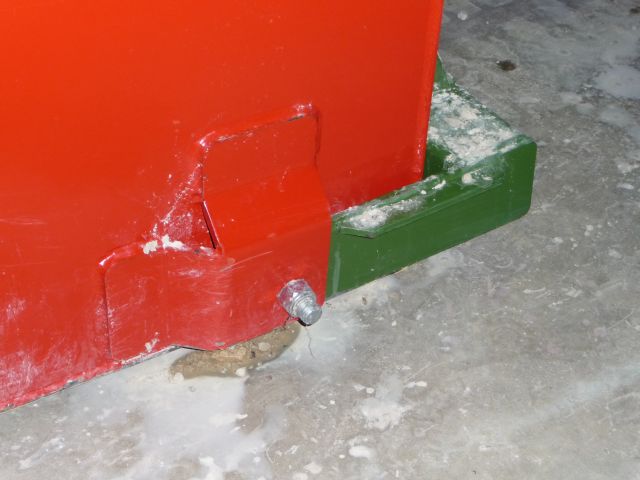

- P1030033.JPG (67.07 KiB) 4862-mal betrachtet
-
- P1030032.JPG (78.08 KiB) 4862-mal betrachtet
-

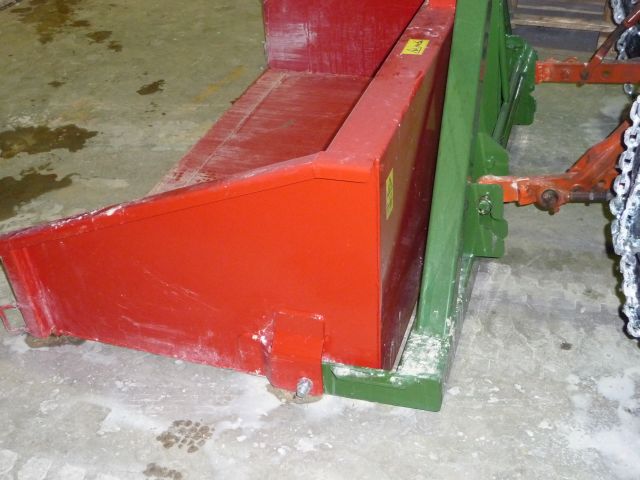

- P1030031.JPG (84.89 KiB) 4862-mal betrachtet
-

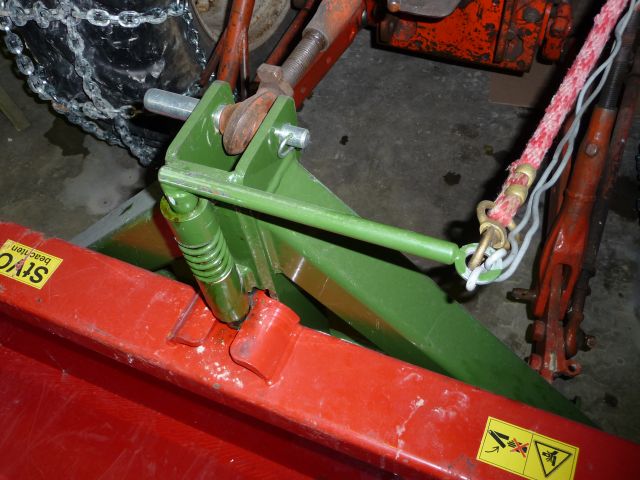

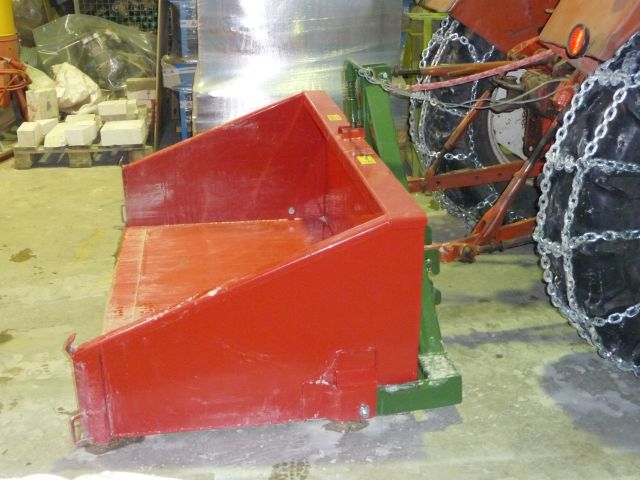

- P1030030.JPG (88.44 KiB) 4862-mal betrachtet
-
- P1030029.JPG
- (85.87 KiB) Noch nie heruntergeladen
-
- P1030028.JPG
- (85.38 KiB) Noch nie heruntergeladen
-
- P1030027.JPG
- (99.32 KiB) Noch nie heruntergeladen
-
- P1030026.JPG
- (96.14 KiB) Noch nie heruntergeladen
-
- P1030025.JPG
- (83.64 KiB) Noch nie heruntergeladen
-
- P1030024.JPG
- (88.72 KiB) Noch nie heruntergeladen
-

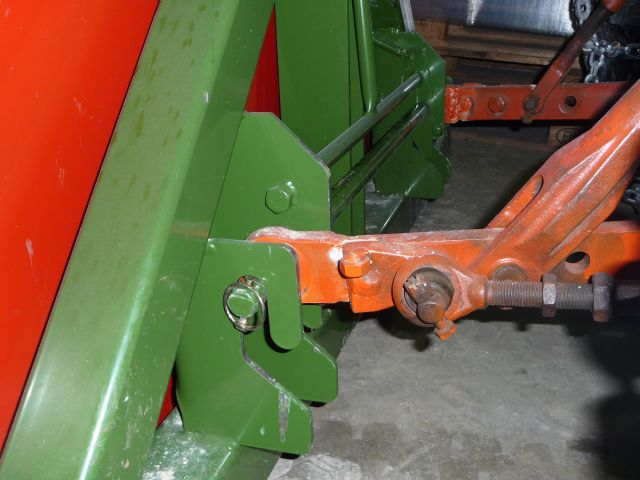

- P1030023.JPG (73.49 KiB) 4862-mal betrachtet
- plagnix
- Beiträge: 253
- Registriert: Fr Jun 11, 2010 15:05
Re: eigenbau!
von eifelwurm » Fr Jan 21, 2011 21:22
@plagnix,
toll . Da sind ein paar Ideen eigentlich patentreif !
toll . Da sind ein paar Ideen eigentlich patentreif
!mfg eifelwurm
- eifelwurm
- Beiträge: 262
- Registriert: So Apr 13, 2008 14:35
- Wohnort: Eifel
Re: eigenbau!
von mogito406 » Sa Jan 22, 2011 0:16
Hallo Zusammen,
danke für die guten Anregungen. Das mit der höhe der Unterlenkerkoppelpunkte ist mir auch schon aufgefallen muß ich mal am Mog abmessen. Mal sehen ob ich nächste Woche ein wenig weiter machen kann.
Danke und weiter so
danke für die guten Anregungen. Das mit der höhe der Unterlenkerkoppelpunkte ist mir auch schon aufgefallen muß ich mal am Mog abmessen. Mal sehen ob ich nächste Woche ein wenig weiter machen kann.
Danke und weiter so
- mogito406
- Beiträge: 14
- Registriert: So Jan 09, 2011 17:10
Re: eigenbau!
von Hoiz Klaus » Sa Jan 22, 2011 13:25

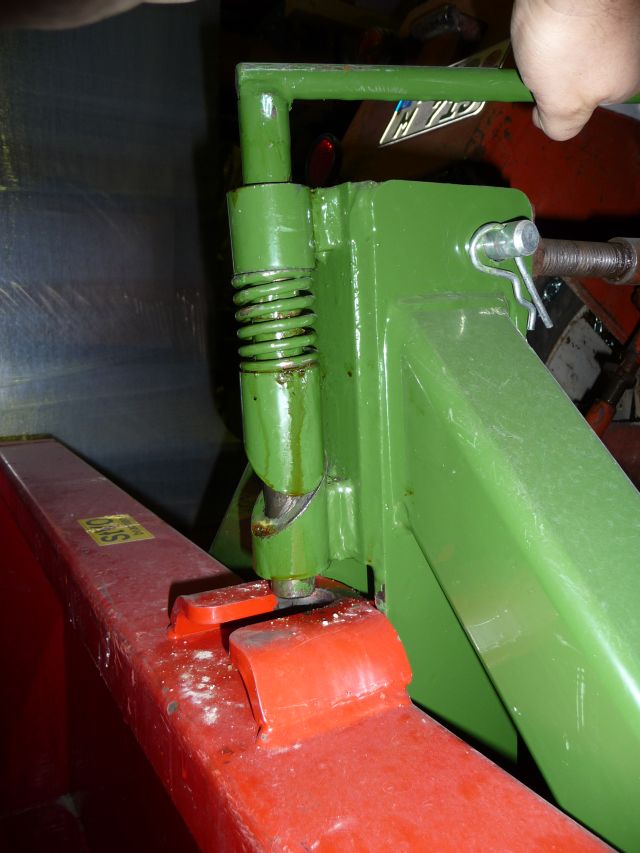

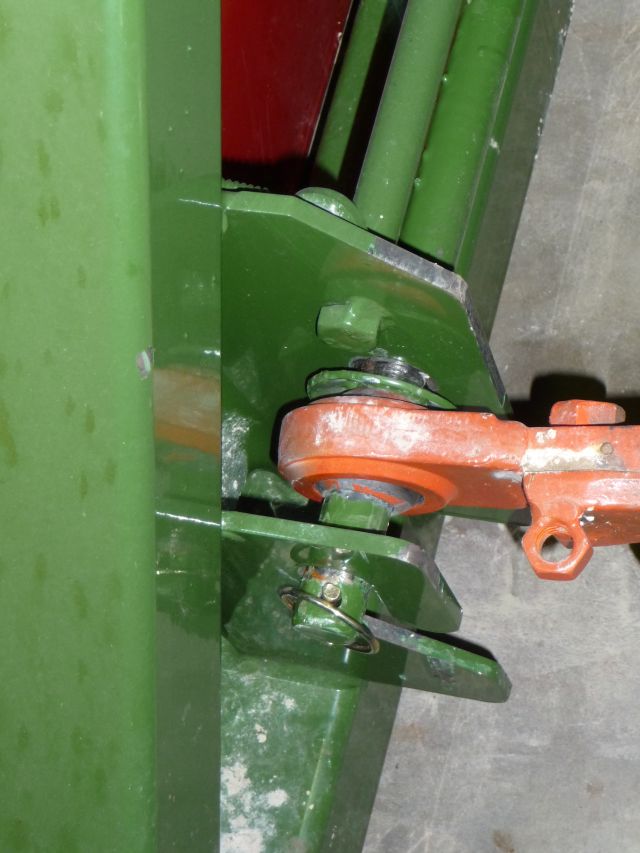

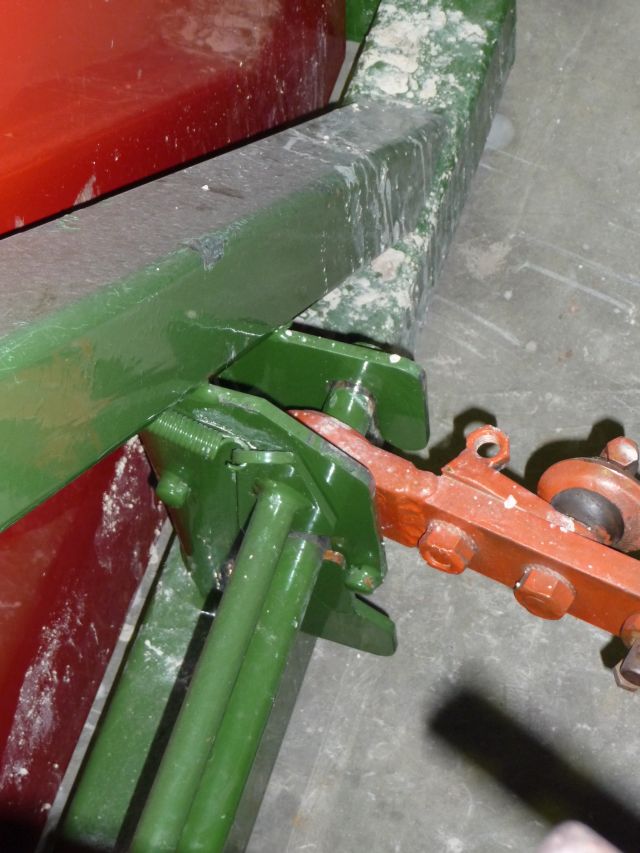

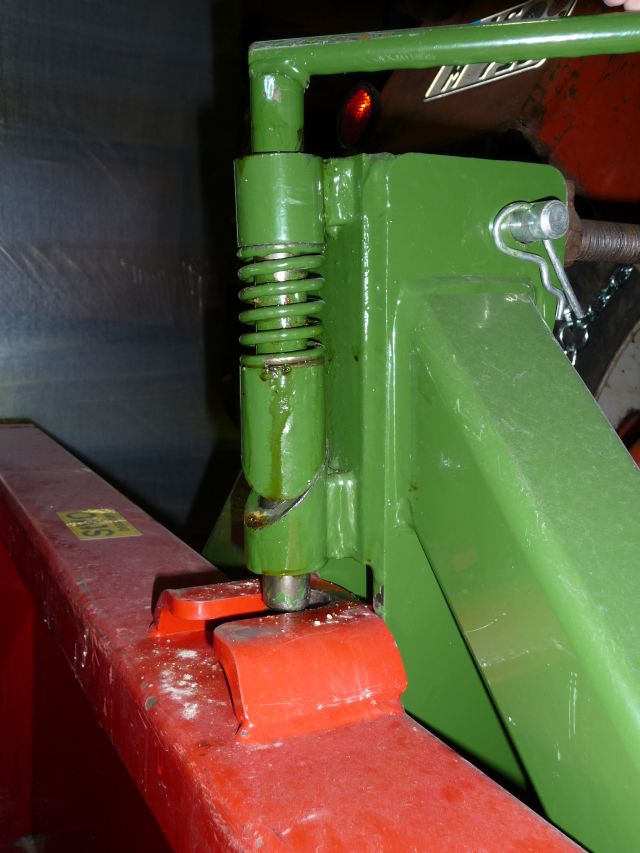

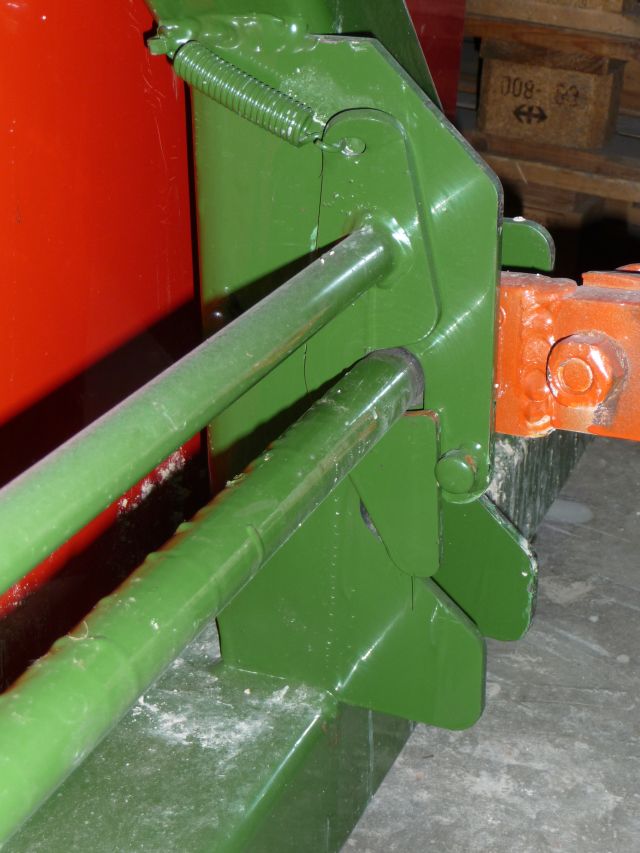

Also die Schnellwechseleinrichtung von Plagnix ist ja mal richtig geil! Gefällt mir sehr gut -> klasse Idee!
Man muss nicht alles sagen was man weiss,
aber man soll wissen was man sagt!
aber man soll wissen was man sagt!
- Hoiz Klaus
- Beiträge: 237
- Registriert: Mo Mär 09, 2009 0:20
- Wohnort: Bayerischer Wald
Re: eigenbau!
von bastler 28 » Sa Jan 22, 2011 17:59

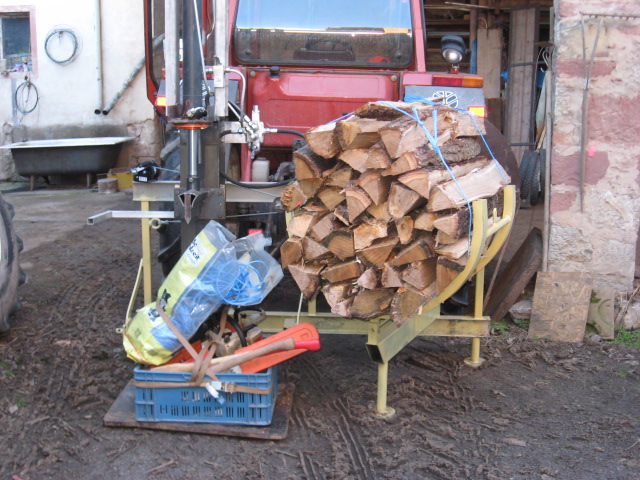

Habe heute mal meinen Spalter-Bündler ausprobieren können, ging ja die ganze Zeit nicht. Der Bündler faßt einen halben Ster. Bündeln tu ich mir Quaderballenstricken.
- Dateianhänge
-
- IMG_0001.jpg (148.14 KiB) 4284-mal betrachtet
- bastler 28
- Beiträge: 99
- Registriert: Do Okt 26, 2006 21:05
- Wohnort: Unterfranken
Re: eigenbau!
von binselino » So Jan 23, 2011 15:50

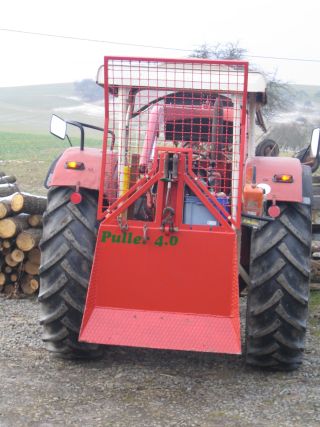

Hier mal ein paar Bilder meiner Eigenbauwinde vor und wärend dem ersten Einsatz.
Sie hat meine anforderungen voll und ganz erfüllt
mfg
Sie hat meine anforderungen voll und ganz erfüllt
mfg
- Dateianhänge
-
- IMG_1242_klein.jpg (37.54 KiB) 3925-mal betrachtet
-
- _klein1.jpg (34.16 KiB) 3925-mal betrachtet
-

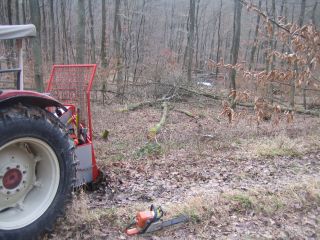

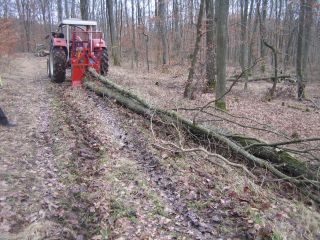

- voll im Einsatz
- IMG_1241_klein.jpg (73.45 KiB) 3925-mal betrachtet
-

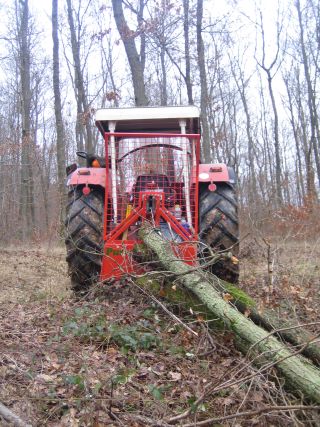

- Winde vor dem ersten Einsatz
- IMG_1236_klein.jpg (52.68 KiB) 3925-mal betrachtet
- binselino
- Beiträge: 11
- Registriert: Do Jan 20, 2011 16:41
Re: eigenbau!
von tuningpaul77 » So Jan 23, 2011 17:19
Was ist das für ein IHC?
Mach doch mal ein Bild wo man den IHC ganz sieht
Mach doch mal ein Bild wo man den IHC ganz sieht
-
tuningpaul77 - Beiträge: 491
- Registriert: Fr Feb 16, 2007 17:38
- Wohnort: Kronach
Re: eigenbau!
von TomDeeh » So Jan 23, 2011 17:46
tuningpaul77 hat geschrieben:Was ist das für ein IHC?
Mach doch mal ein Bild wo man den IHC ganz sieht
Ich rate mal. Nen 624,724 oder 824 ab BJ 72-74`? Hab ich recht? Hab ich was gewonnen?
Gruß Tom
- TomDeeh
- Beiträge: 2616
- Registriert: Sa Sep 22, 2007 20:30
- Wohnort: Hohenlohe ,BaWü
Re: eigenbau!
von Stihl männchen » So Jan 23, 2011 19:07

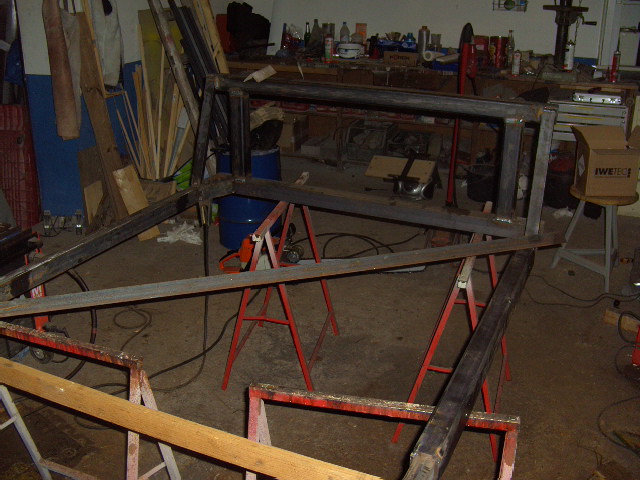

Servus forstler habe die tage meinen bündelsäge korb angefangen! Hier ein bild andere folgen![attachment=0]BILD0903.JPG[/attachment][attachment=0]BILD0903.JPG[/attachment][attachment=0]BILD0903.JPG[/attachment][attachment=0]BILD0903.JPG[/attachment][attachment=0]BILD0903.JPG[/attachment][attachment=0]BILD0903.JPG[/attachment][attachment=0]BILD0903.JPG[/attachment]
- Dateianhänge
-
- BILD0903.JPG (112.79 KiB) 5114-mal betrachtet
Stihl 181 für die schwester
Stihl 025 für die freundin
Stihl 260 für die durchforstung
Stihl 039 Wenns mal stärker steht
Stihl 009 spielzeug
Stihl 025 für die freundin
Stihl 260 für die durchforstung
Stihl 039 Wenns mal stärker steht
Stihl 009 spielzeug
-
Stihl männchen - Beiträge: 36
- Registriert: So Jun 10, 2007 13:14
Re: eigenbau!
von Friedhelm » Mo Jan 24, 2011 9:00
Habe mir einen sägespalter gebaut.
Dazu habe ich eine Steinsäge aus dem Baubereich zweckentfremdet
900mm cv Sägeblatt mit 60er Bohrung zubekommen war das größte Problem
Schneidweg waagerecht 720mm, konnte ich einfach mit einem 70cm langen dw Hubzylinder mechanisieren.
habe keine Automatikfunktionen sondern steuere alles mit einem 5fach Steuerblock.
Die Säge wird von einem 7,5kw E-Motor angetrieben. Das Hydraulikaggregat hat einen E-Motor mit 15kw
und leistet 40l/min bei 200 bar.#
Zuführband elektr. mit zeitschalter, Abführband vorhandenes Fördeband mit 10m Länge
Fotos folgen -- wenn ich aus meiner dunklen Werkstatt raus bin.
mfg
Dazu habe ich eine Steinsäge aus dem Baubereich zweckentfremdet
900mm cv Sägeblatt mit 60er Bohrung zubekommen war das größte Problem
Schneidweg waagerecht 720mm, konnte ich einfach mit einem 70cm langen dw Hubzylinder mechanisieren.
habe keine Automatikfunktionen sondern steuere alles mit einem 5fach Steuerblock.
Die Säge wird von einem 7,5kw E-Motor angetrieben. Das Hydraulikaggregat hat einen E-Motor mit 15kw
und leistet 40l/min bei 200 bar.#
Zuführband elektr. mit zeitschalter, Abführband vorhandenes Fördeband mit 10m Länge
Fotos folgen -- wenn ich aus meiner dunklen Werkstatt raus bin.
mfg
Produktion eines kleinen Landwirts?
Bäuerchen machen!
Bäuerchen machen!
- Friedhelm
- Beiträge: 26
- Registriert: Sa Mai 29, 2010 0:09
- Wohnort: Weserbergland
Re: eigenbau!
von Franzis1 » Mo Jan 24, 2011 9:05
babfe hat geschrieben:Hallo,
anbei ein paar Fotos unserer Holzkiste.
Abmessung (l x b x h): 1,80 m x 1,20 m x 1,80 m
Material: 30 mm Winkeleisen, 5 mm stark, Bodenplatte mit Flacheisen verstärkt
Füllung: mit 30er Brettern
Was würde ich das nächste mal anders machen:
- 40 mm Winkeleisen nehmen, spart man sich etliches an Aussteifungen
- Füllung evtl. mit verzinktem Gitter, k.a. wie das jetzt genau heißt.
Servus
Bernhard
Zur entnahme werden die Bretter einzeln entfernt ?
Viele Schweine-viele Scheine,zu viele Schweine zu wenig Scheine. Der Mensch steht nicht mehr im Mittelpunkt sondern Fledermaus, Saatkrähe der Wolf und der Biber. In D. haben Ökos mehr zu sagen als Angie und die Regierung.
- Franzis1
- Beiträge: 3847
- Registriert: Do Apr 27, 2006 15:38
- Wohnort: B.W.
Re: eigenbau!
von Schor68 » Mo Jan 24, 2011 10:00
Hallo Bastler28,
das sieht doch schon gut aus, Spalter u. Bündler nebenan.
Kannst du von Spalter u. Bündler noch mehr Bilder einstellen?
Gruß Georg
das sieht doch schon gut aus, Spalter u. Bündler nebenan.
Kannst du von Spalter u. Bündler noch mehr Bilder einstellen?
Gruß Georg
